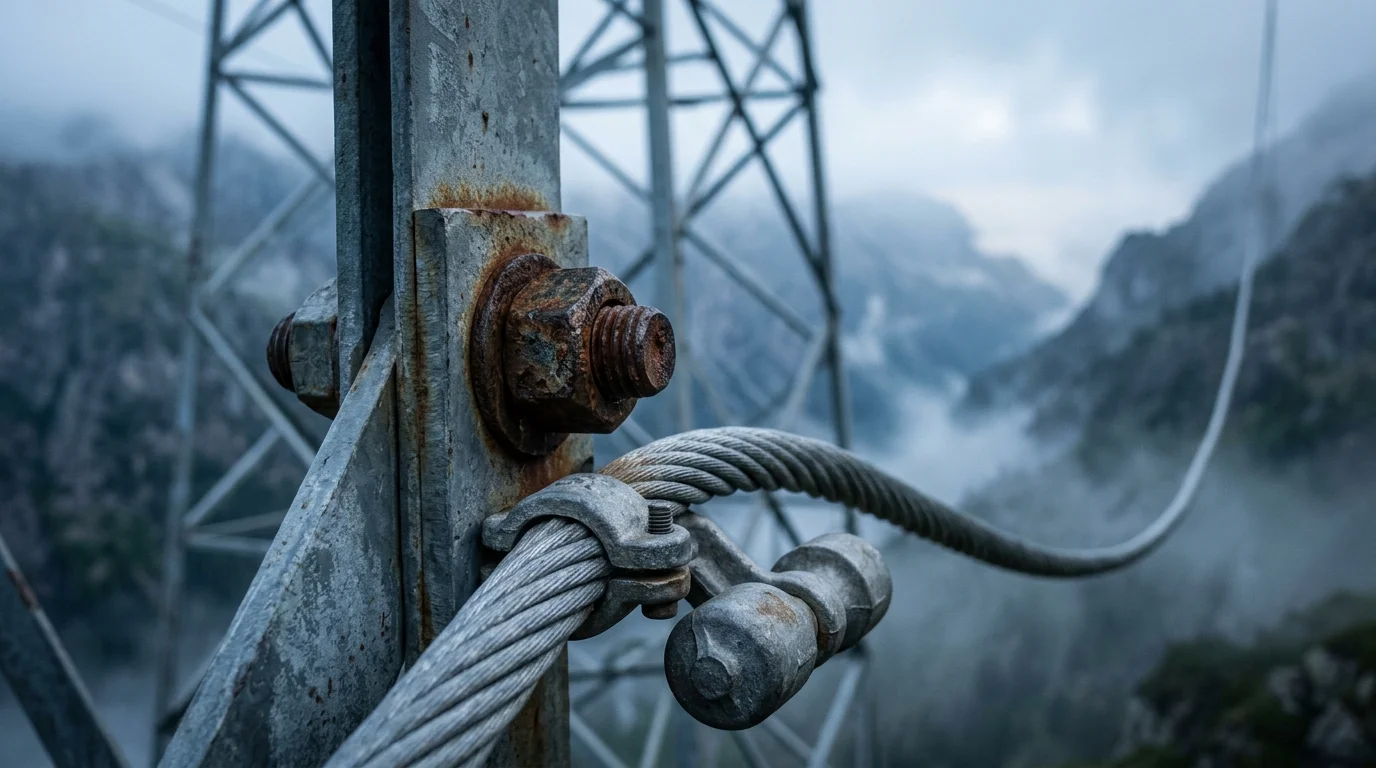

输电线路螺栓防松指南：振动与阻尼器解决方案

场景：220kV线路阻尼器螺栓松动事故

一条高压线路因阻尼器夹紧螺栓松动，导线在持续微振中快速磨损，强度骤降，随时可能断裂。这类事故的直接损失往往远超监测系统本身的投入。而更令人心惊的是，它并非孤例——同类螺栓松动问题在多个新能源场站的运维中反复出现，根因常常指向采购选型环节的疏忽。

读完你将知道如何按振动工况选择输电线路螺栓防松方案，并判断阻尼器夹紧螺栓是否该更换。

振动：螺栓松动的隐形杀手

输电线路长期暴露在自然环境中，微风振动是螺栓松动的首要元凶。这种振动由风与导线相互作用产生，频率通常在3–150Hz之间。其中，横向振动比纵向振动更危险：微小的侧向滑动会使螺栓在毫秒级内产生0.01mm位移。一根500kV线路的振动频率可达10–50Hz，螺栓每秒承受10–50次“微松动”冲击，每次冲击都会让预紧力逐渐衰减。

螺栓失效的4个阶段

阶段1：预紧力衰减（初始扭矩损失20–30%）。螺栓安装后，由于螺纹表面微观不平整，预紧力会在最初几小时迅速下降。

阶段2：螺纹微滑移（螺母开始反向旋转）。当振动能量超过螺纹摩擦阻力时，螺母会开始缓慢反向转动。

阶段3：夹紧力丧失（螺栓承受剪切力）。螺栓不再夹紧部件，转而承受侧向剪切力，这是最危险的阶段。

阶段4：完全脱落（导线磨损、金具失效）。螺栓完全松脱，金具失去固定，导线开始磨损。

阻尼器：螺栓的守护者

标准要求：阻尼器必须通过动态特性测试（正常和疲劳状态下）。关键参数：夹紧力≥设计值的120%，锌层厚度≥86μm。夹紧力要留有余量，锌层要足够厚以防腐蚀。

采购陷阱：市场上部分阻尼器夹紧螺栓在振动测试中失效（未达500万次循环）。提前失效的情况并不少见。技术要点：阻尼器的“预紧力保持率”比初始扭矩更重要。

防松技术对比

防松方案	适用场景	成本系数	振动寿命（万次）
弹簧垫圈	低振动区	1.0x	50–100
尼龙锁紧螺母	中等振动区	1.5x	200–500
新型防松螺母	高振动区（如大跨越）	2.5x	1000+
化学锁固胶	永久性连接	1.8x	500+

关键发现：横向振动测试中，新型防松螺母的残余预紧力是弹簧垫圈的数倍。在高振动环境下，新型防松螺母的可靠性远超传统方案。

采购决策的隐形指标

• 动态特性测试：频率响应曲线必须平滑，无共振峰。
• 疲劳测试：1000万次循环后，夹紧力衰减≤15%。
• 材料要求：螺栓等级≥8.8级（公称抗拉强度800 MPa，屈强比0.8，依据GB/T 3098.1），螺母≥8级。
• 镀锌层：热镀锌涂层比电镀锌耐腐蚀寿命更长。在户外环境中，热镀锌是更经济的选择。
• 供应商验证：要求提供第三方振动测试报告（非自测）。

智能监测：从定期巡检到实时预警

• 低频信号分析（2–25Hz）：识别螺栓松动位置。
• 高频信号分析（25–75Hz）：判断松动严重程度。

技术突破：已有技术方案可实现塔级螺栓松动定位。成本对比：智能监测系统的投入通常小于一次断线事故的损失。

采购清单的防松升级策略

• 高风险区（大跨越、强风区）：强制使用新型防松螺母 + 阻尼器夹紧力监测。
• 中风险区（常规线路）：尼龙锁紧螺母 + 每3年扭矩复检。
• 低风险区（室内/屏蔽线）：弹簧垫圈 + 视觉检查。

成本优化：批量采购防松螺母可降低单价，但需锁定长期合同。

行动建议：立即检查你的采购规格书——是否包含了“横向振动测试”和“1000万次疲劳寿命”这两个关键指标？如果答案是否定的，你正在为未来的事故买单。

本文引用的关键标准：GB 50794-2012 §6.3.4（光伏支架螺栓紧固要求）、GB/T 13912-2020（热浸镀锌层技术要求）、DL/T 764.4-2014（输电线路紧固件等级）、GB/T 3098.1（螺栓性能等级）。

高频振动工况首选新型防松螺母；弹簧垫圈在横向振动测试中残余预紧力明显偏低。

下一步怎么做

准备以下参数/资料，以便获取精准选型建议：

1. 线路工况参数：电压等级、跨越类型（大跨越/常规）、年平均风速及强风区分布。
2. 现有螺栓规格：性能等级（如8.8级）、镀锌层类型及厚度要求。
3. 振动测试要求：是否已有横向振动测试标准或疲劳寿命指标（如1000万次）。
4. 采购数量与合同周期：用于评估批量采购成本优化空间。

需要选型协助？提供工况参数（载荷、环境、标准要求），Yaxiio 技术组24小时内回复选型建议和报价方案。提交需求

免责声明：本文技术参数整理自公开标准，具体选型请工程师校核。
