Соединители каркаса теплиц: Сравнение материалов для влажности
В теплицах с относительной влажностью 70-95% обычные оцинкованные электролитическим способом соединители ржавеют за 2-3 года. ISO 1461 требует горячее цинкование ≥65 мкм; ISO 3506 указывает нержавеющую сталь A2-70 для сред C3-C4. Эта страница сравнивает соединители из углеродистой стали с горячим цинкованием и из нержавеющей стали 304 для стыков каркаса.
Аудит рисков // Инженерная диагностика
Руководство по закупочным ловушкам
"На производственном фронте это происходит каждый день."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
Риск-01
Высокая влажность окружающей среды вызывает быструю коррозию соединителей
Влажность в теплицах часто составляет 70-95% отн. вл. Обычные оцинкованные электролитическим способом соединители покрываются сильной ржавчиной за 2-3 года. ISO 1461 требует горячее цинкование ≥65 мкм, а ISO 3506 указывает нержавеющую сталь A2-70 для влажных сред для обеспечения защиты более 15 лет в средах C3-C4.
Корректирующие меры
Соединители каркаса теплиц обрабатываются горячим цинкованием ≥65μm. Для влажных зон в теплицах с высокой влажностью (например, цветочные теплицы, грибные теплицы) рекомендуется переходить на соединители из нержавеющей стали 304 (класс A2-70). При установке наносите антикоррозийную смазку на резьбу.
Риск-02
Самонарезающие винты ржавеют, а арочные трубы сверлятся болгарками – прогиб в месте отверстия при сильном снеге
Самонарезающие винты из углеродистой стали сильно ржавеют за 3-5 лет при высокой влажности в теплице – при замене пленки и удалении кармана гайка ржавая и не поворачивается→срезается болгаркой→остаются отходные отверстия в арочной трубе→новые винты можно вкрутить только рядом→сечение арочной трубы ослабляется несколькими рядами отходных отверстий→концентрация напряжений в отверстиях при сильном снеге→арочная труба прогибается и ломается в месте отверстия. Винт за 5 центов в итоге приводит к списанию арочной трубы стоимостью в десятки долларов. Все самонарезающие винты должны быть из нержавеющей стали 304 – стоимость на несколько центов выше за штуку, но это избегает списания арочных труб.
Корректирующие меры
Самонарезающие винты должны быть из нержавеющей стали 304, момент затяжки при установке 3-5N·m, чтобы не повредить карман.
Риск-03
Гальваническая коррозия на контактных поверхностях разнородных металлов
Когда водосточные желоба из алюминиевого сплава находятся в прямом контакте с оцинкованными стальными прогонами, в высоковлажной среде теплицы образуется гальванический элемент коррозии. Алюминиевая сторона (анод) покрывается белой порошкообразной коррозией за 2-3 года, и прочность соединения снижается.
Корректирующие меры
На контактирующие поверхности алюминия и стали необходимо добавить изоляционные прокладки из EPDM или PVC. Используйте нейлоновые изолирующие шайбы и втулки в точках крепления болтов, чтобы устранить прямой металлический контакт. При проектировании отдавайте предпочтение соединениям из однородных металлов.
Особенности условий эксплуатации
Критические контрольные точки для выбора материала соединителей теплиц
Наиболее упускаемое инженерное отличие – риск гальванической коррозии при смешивании алюминиевых желобов и оцинкованных стальных прогонов. Во влажности алюминиевый анод корродирует за 2-3 года. Также, ржавчина самонарезающих винтов приводит к повреждению арочных труб при снежных нагрузках.
Что проверить
- 1Самонарезающие винты: углеродистая сталь ржавеет за 3-5 лет → ржавые гайки требуют среза болгаркой → отходные отверстия ослабляют арочную трубу → прогиб при сильном снеге. Указывайте самонарезающие винты из нержавеющей стали 304, чтобы избежать списания арочных труб.
- 2Гальваническая коррозия: алюминиевый желоб + оцинкованный прогон при контакте в >85% отн. вл. создают гальванический элемент. Алюминиевая сторона покрывается белой порошкообразной коррозией за 2-3 года. Используйте изолирующие прокладки или переходите на нержавеющую сталь.
- 3Толщина покрытия: ISO 1461 требует горячее цинковое покрытие ≥65μm. Проверяйте с помощью магнитного толщиномера. Тонкое покрытие приводит к ранней ржавчине в средах C3-C4.
- 4Класс 8.8 vs A2-70: класс 8.8 из углеродистой стали имеет более высокую прочность на растяжение, но более низкую коррозионную стойкость. A2-70 из нержавеющей стали обеспечивает коррозионную стойкость, но более низкую прочность. Для стыковых соединений проверяйте требования по нагрузке.
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| Толщина покрытия на горячеоцинкованных деталях | ISO 1461 требует ≥65μm; более тонкое покрытие выходит из строя за 2-3 года в C3-C4 | Указывайте HDG ≥65μm по ISO 1461; запрашивайте отчет о толщине покрытия |
| Класс материала для зон с высокой влажностью | Углеродистая сталь ржавеет; нержавеющая сталь 304 (A2-70) обеспечивает более длительный срок службы в C3-C4 | Для влажности >85% отн. вл. указывайте нержавеющую сталь 304 A2-70 по ISO 3506 |
| Материал самонарезающих винтов | Углеродистая сталь ржавеет → повреждение арочных труб; нержавеющая сталь 304 избегает этой цепочки отказов | Все самонарезающие винты должны быть из нержавеющей стали 304 |
| Изоляция контакта разнородных металлов | Алюминий + оцинкованная сталь вызывает гальваническую коррозию за 2-3 года | Используйте изолирующие прокладки или переходите на одинаковый материал (например, нержавеющая сталь) |
| Проверка момента затяжки после установки | Ослабленные соединения приводят к структурным отказам при ветровых/снежных нагрузках | Повторно затягивайте крепеж с моментом ниже 80% от указанного; документируйте в CMMS |
Все данные из открытых стандартов и содержимого страницы. Для конкретных условий проекта проконсультируйтесь с инженером-конструктором.
Уровень доказательности: подтверждено стандартами
Технический справочник отрасли
Хомут из стали 304 на трубе арки HDG: кто корродирует первым при разности потенциалов 0.4–0.6 V
Возьмем самое распространенное сочетание в прибрежных или многопролетных теплицах: хомут из нержавеющей стали 304, обжимающий трубу арки HDG. При высокой влажности это не двойная защита — это два металла с разными потенциалами, прижатые друг к другу.
- 1Воздух в теплице остается влажным круглый год (летние пики 40°C и 90%RH); пленка конденсата замыкает хомут из стали 304 и трубу арки HDG в одну гальваническую цепь
- 2Разность потенциалов между двумя металлами составляет около 0.4–0.6 V (цинк около -0.9 до -1.0 V против 304 около -0.2 до -0.3 V, шкала SCE) — цинк находится ниже, поэтому он становится жертвуемым анодом
- 3Цинковый слой расходуется непрерывно, поэтому труба арки ржавеет первой вокруг хомута — на объекте это часто выглядит как «хомут из нержавейки цел, а труба пошла первой»
- 4Коррозия утоняет сечение трубы, и под снеговой нагрузкой труба изгибается в первую очередь вблизи хомута
- 5Решение: проложите хомут прокладкой из EPDM 0.5–1 mm для физического разделения двух металлов; внесите это в спецификацию при заказе для прибрежных или многопролетных проектов
Разность потенциалов 0.4–0.6 V является ориентировочной оценкой.
Технический справочник отрасли
Материал трубного хомута по условиям работы теплицы: ABS, PA66+GF30 или 304
Более дорогой хомут не всегда правильный — пластики экономят деньги, но быстро стареют, нержавеющая сталь долговечна, но требует защиты от гальванической коррозии. Подберите исполнение под условия среды перед сравнением предложений.
| Материал | Срок службы | Относительная стоимость | Ключевое примечание |
|---|---|---|---|
| ABS пластик | 3–5 лет (охрупчивание от УФ) | базовый уровень 1× | заменяйте по исчерпании ресурса по УФ-старению — не эксплуатируйте сверх срока |
| PA66+GF30 | 5–8 лет | 2–3× | более высокая атмосферостойкость в целом, чем у ABS; подходит для обычных теплиц |
| нержавеющая сталь 304 | 15–20 лет | — | прокладка из EPDM 0.5–1 mm обязательна для предотвращения гальванической коррозии с трубой арки HDG |
В данном блоке ориентировочные оценки величин не используются.
Технический справочник отрасли
Глубина заделки в зоне промерзания и анкерные болты: глубина, покрытие и весенние проверки
Каркас держится на анкерных болтах — в северных зонах промерзания заказывайте и принимайте заделку и анкерные болты по этим правилам, чтобы теплица не оказалась перекошенной к весне.
- Механизм морозного пучения: вода расширяется примерно на 9% при замерзании, выталкивая заделку вверх; после оттаивания фундамент оказывается висячим и оседает, а каркас перекашивается
- Глубина: заглубляйте не менее чем на максимальную глубину промерзания в данной местности + 0.5 m — глубина промерзания 1.0–1.5 m на севере и около 2 m на северо-востоке; никогда не принимайте фиксированное значение наугад
- Изоляция от пучения: добавьте гильзу выше границы промерзания для разрыва силы пучения и уширьте фундамент или добавьте опорную плиту для повышения сопротивления выдергиванию
- Размер и покрытие: анкерные болты M12–M16, горячее цинкование ≥70μm (уровень по GB/T 13912)
- Весенняя проверка: измеряйте вертикальность каркаса каждую весну и выправляйте при отклонении более 1/200 пролета
Расширение льда примерно на 9% и глубина промерзания около 2 m на северо-востоке являются ориентировочными оценками; покрытие ≥70 μm соответствует уровню GB/T 13912.
Технический справочник отрасли
Количество крепежа на одну многопролетную теплицу
Крепеж каркаса закупается из расчета на здание — согласуйте масштаб количества на одну многопролетную теплицу до обсуждения цены за единицу. Сверяйте объемы и ключевые параметры с этой таблицей при заказе.
| Деталь | Распространенный материал/размер | Количество на здание | Ключевой параметр | Ритм закупки |
|---|---|---|---|---|
| Самонарезающие винты (крепление паза) | M4.2–M6.3, 304 | 1,000–2,000 шт. | момент затяжки 3–5 N·m, затягивать до контакта | по потребности |
| Трубные хомуты (пересечения арок) | для φ19–60 mm, нержавеющая сталь/ABS | 200–500 шт. | прокладка из EPDM к трубе арки HDG для предотвращения гальванической коррозии | годовая партия |
| Болты желоба | M8–M12 класс 8.8, HDG | 50–100 комплектов на здание | ≥4 болтов на стык, ежегодная повторная затяжка | на здание |
| Анкерные болты | M12–M16, HDG | 100–200 шт. на здание | покрытие ≥70μm, заглубление на глубину промерзания + 0.5 m | на здание |
Количество на здание является ориентировочной оценкой порядка величины.
Сравнение решений
Сравнение ключевых параметров трёх решений
Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.
Решение A
Овощные теплицы, среда C3, срок службы 10-15 лет
15-20 лет
Экономичный
Решение B
Цветочные теплицы, грибные теплицы, среда C4
20-25 лет
Умеренный
Решение C
Расстояние от береговой линии <5км, районы с тайфунами, среда C5
25-30 лет
Высокий
| A · План А · Стандартный тип теплиц | B · План Б · Усиленный тип для теплиц с высокой влажностью | C · План В · Защитный тип для прибрежных/экстремальных теплиц | |
|---|---|---|---|
| 1. T-БОЛТ | |||
| Спецификация | M10×30 ~ M12×50 | M10×30 ~ M12×50 | M10×30~M12×50 |
| Материал | Углеродистая сталь + горячее цинкование ≥65μm | Нержавеющая сталь 304 | Нержавеющая сталь 316 |
| Класс | Grade 8.8 | A2-70 | A4-70 |
| Покрытие | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 |
| 2. ПОПЕРЕЧНЫЙ ЗАЖИМ ДЛЯ ТРУБ | |||
| Спецификация | Для Φ25-Φ60мм | Для Φ25-Φ60мм | Для Φ25-Φ60мм |
| Материал | Q235B горячее цинкование | Нержавеющая сталь 304 | Нержавеющая сталь 316 |
| Покрытие | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 |
| 3. ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО | |||
| Спецификация | L=2m | M8×40~M12×60 | Φ12мм |
| Материал | 65Mn пружинная сталь | Нержавеющая сталь 304 | Нержавеющая сталь 304 |
| Класс | — | A2-70 | — |
| Покрытие | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 |
| 4. U-БОЛТ | |||
| Спецификация | M8×40~M12×60 | 200×200×8мм | M10-M12 |
| Материал | Q235B горячее цинкование | Нержавеющая сталь 304 | Нержавеющая сталь 304 |
| Класс | Grade 4.8 | — | A2 |
| Покрытие | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | Passivated |
| 5. ФЛАНЦЕВАЯ СОЕДИНИТЕЛЬНАЯ ПЛАСТИНА | |||
| Спецификация | 200×200×8мм | M8×40~M12×60 | M10-M12 |
| Материал | Q235B горячее цинкование | Нержавеющая сталь 304 | Нержавеющая сталь 304 |
| Класс | — | A2-70 | A2 |
| Покрытие | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | Passivated |
| 6. U-БОЛТ | |||
| Спецификация | M8×40~M12×60 | 200×200×8мм | M10-M12 |
| Материал | Q235B горячее цинкование | Нержавеющая сталь 304 | Нержавеющая сталь 304 |
| Класс | Grade 4.8 | — | A2 |
| Покрытие | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | Passivated |
| 7. ФЛАНЦЕВАЯ СОЕДИНИТЕЛЬНАЯ ПЛАСТИНА | |||
| Спецификация | 200×200×8мм | M10-M12 | M10-M12 |
| Материал | Q235B горячее цинкование | Нержавеющая сталь 304 | Нержавеющая сталь 304 |
| Класс | — | A2 | A2 |
| Покрытие | HDG >=55um per ISO 1461 | Passivated | Passivated |

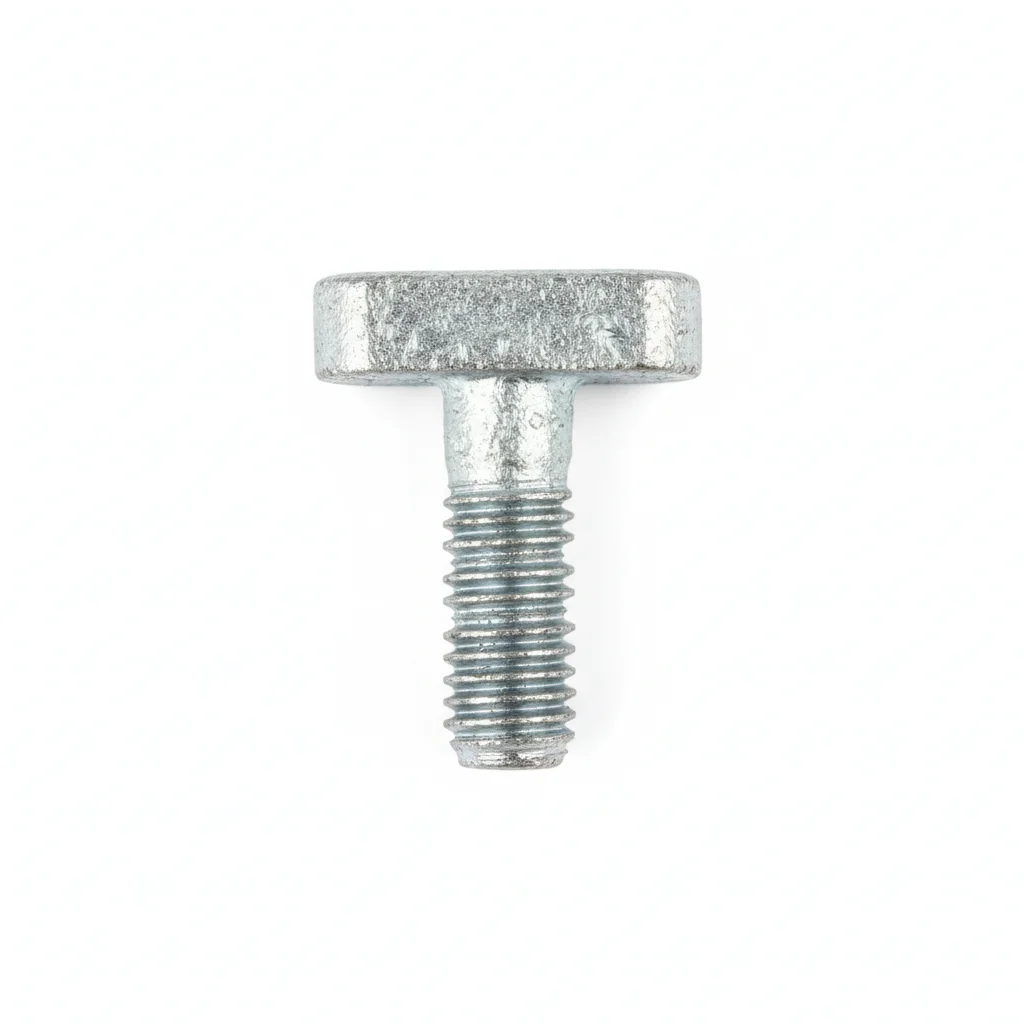

1T-БОЛТ
Спецификация
A
M10×30 ~ M12×50
B
M10×30 ~ M12×50
C
M10×30~M12×50
Материал
A
Углеродистая сталь + горячее цинкование ≥65μm
B
Нержавеющая сталь 304
C
Нержавеющая сталь 316
Класс
A
Grade 8.8
B
A2-70
C
A4-70
Покрытие
A
HDG >=55um per ISO 1461
B
HDG >=55um per ISO 1461
C
HDG >=55um per ISO 1461

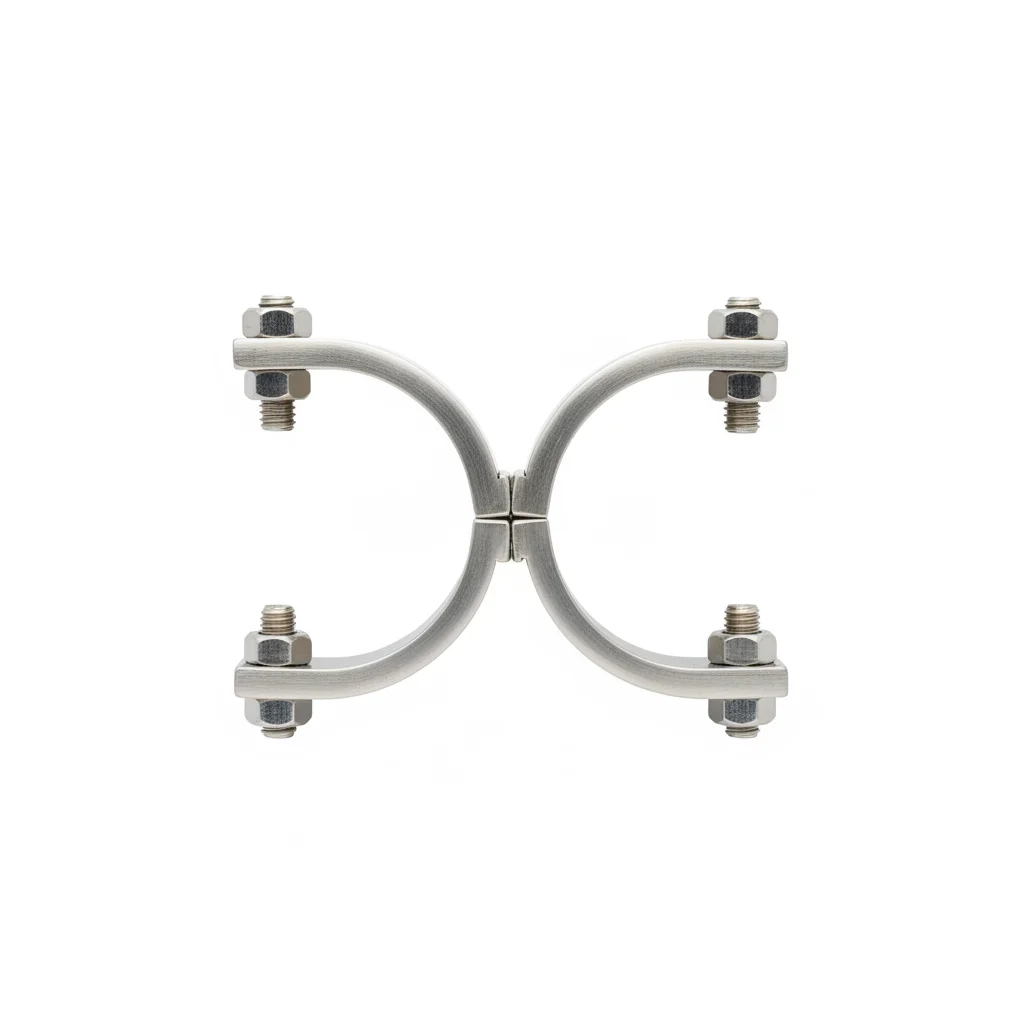

2ПОПЕРЕЧНЫЙ ЗАЖИМ ДЛЯ ТРУБ
Спецификация
A
Для Φ25-Φ60мм
B
Для Φ25-Φ60мм
C
Для Φ25-Φ60мм
Материал
A
Q235B горячее цинкование
B
Нержавеющая сталь 304
C
Нержавеющая сталь 316
Покрытие
A
HDG >=55um per ISO 1461
B
HDG >=55um per ISO 1461
C
HDG >=55um per ISO 1461
3ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО
Спецификация
A
L=2m
B
M8×40~M12×60
C
Φ12мм
Материал
A
65Mn пружинная сталь
B
Нержавеющая сталь 304
C
Нержавеющая сталь 304
Класс
A
—
B
A2-70
C
—
Покрытие
A
HDG >=55um per ISO 1461
B
HDG >=55um per ISO 1461
C
HDG >=55um per ISO 1461
4U-БОЛТ
Спецификация
A
M8×40~M12×60
B
200×200×8мм
C
M10-M12
Материал
A
Q235B горячее цинкование
B
Нержавеющая сталь 304
C
Нержавеющая сталь 304
Класс
A
Grade 4.8
B
—
C
A2
Покрытие
A
HDG >=55um per ISO 1461
B
HDG >=55um per ISO 1461
C
Passivated

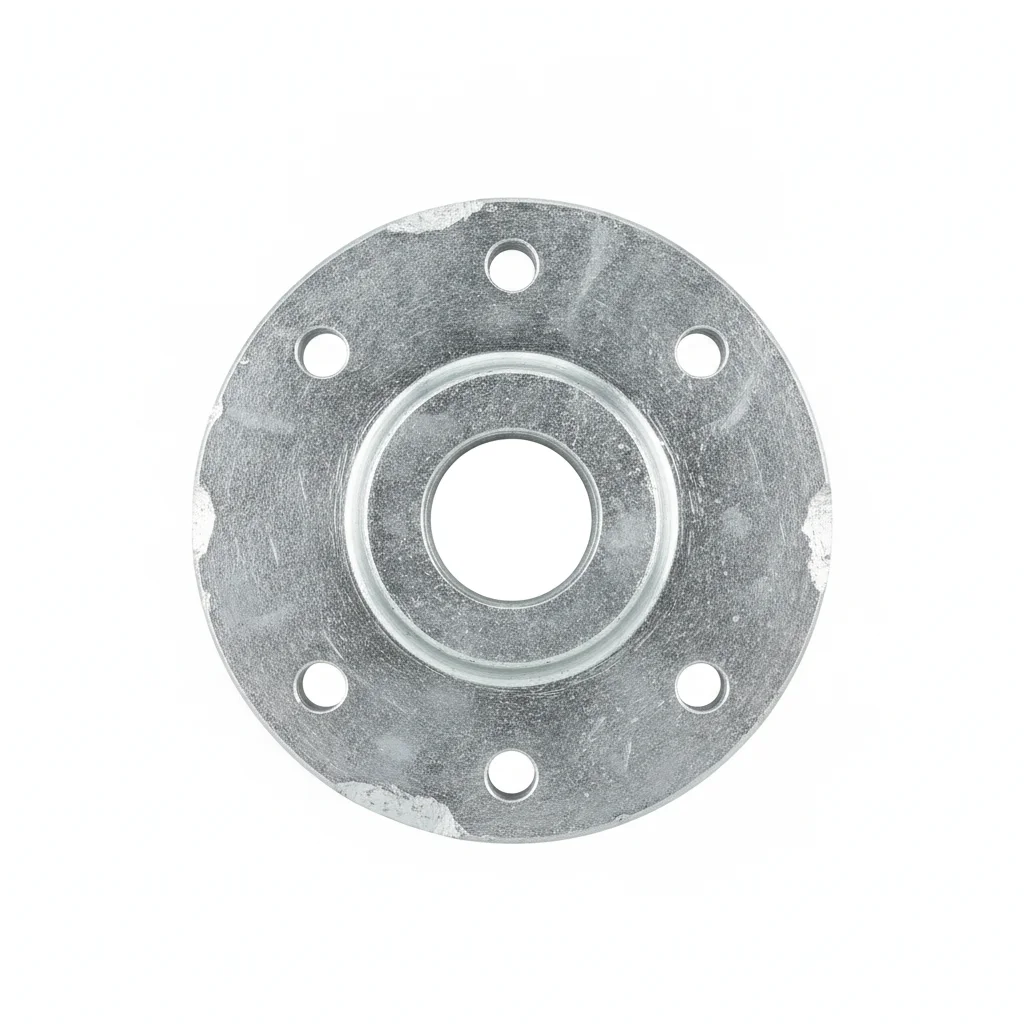

5ФЛАНЦЕВАЯ СОЕДИНИТЕЛЬНАЯ ПЛАСТИНА
Спецификация
A
200×200×8мм
B
M8×40~M12×60
C
M10-M12
Материал
A
Q235B горячее цинкование
B
Нержавеющая сталь 304
C
Нержавеющая сталь 304
Класс
A
—
B
A2-70
C
A2
Покрытие
A
HDG >=55um per ISO 1461
B
HDG >=55um per ISO 1461
C
Passivated
6U-БОЛТ
Спецификация
A
M8×40~M12×60
B
200×200×8мм
C
M10-M12
Материал
A
Q235B горячее цинкование
B
Нержавеющая сталь 304
C
Нержавеющая сталь 304
Класс
A
Grade 4.8
B
—
C
A2
Покрытие
A
HDG >=55um per ISO 1461
B
HDG >=55um per ISO 1461
C
Passivated
7ФЛАНЦЕВАЯ СОЕДИНИТЕЛЬНАЯ ПЛАСТИНА
Спецификация
A
200×200×8мм
B
M10-M12
C
M10-M12
Материал
A
Q235B горячее цинкование
B
Нержавеющая сталь 304
C
Нержавеющая сталь 304
Класс
A
—
B
A2
C
A2
Покрытие
A
HDG >=55um per ISO 1461
B
Passivated
C
Passivated
Руководство по выбору
Не уверены, какой план выбрать?
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Условия эксплуатации | Рекомендуемый вариант | Ключевое основание |
| Овощные теплицы, среда C3 | План А: соединители из углеродистой стали с горячим цинкованием — Т-болт (M10×30~M12×50, класс 8.8) + крестовый трубный хомут (Q235B HDG, Φ25-Φ60mm) | ISO 1461 требует покрытие горячего цинкования ≥65μm; среда C3 по ISO 12944-2 |
| Теплицы для цветов / грибов (высокая влажность внутри) | План Б: соединители из нержавеющей стали 304 — Т-болт (M10×30~M12×50, A2-70) + крестовый трубный хомут (304) + U-образный болт (M8×40~M12×60, A2-70) | ISO 3506 предписывает нержавеющую сталь A2-70 для высокой влажности; обеспечивает защиту более 15 лет в средах C3-C4 |
| Влажность >85%RH большую часть года | Заменить все соединители на нержавеющую сталь 304 (A2-70) | Обычные электрооцинкованные соединители ржавеют в течение 2-3 лет при 70-95%RH; ISO 3506 A2-70 для C3-C4 |
| Срок службы 10-15 лет | План А: соединители с горячим цинкованием | Покрытие HDG ≥65μm по ISO 1461; C3 по ISO 12944-2 |
| Срок службы более 20 лет | План Б: соединители из нержавеющей стали 304 (A2-70) | A2-70 по ISO 3506; начальная стоимость на 30-50% выше, но срок службы вдвое больше |
A
План А · Стандартный тип теплиц
Стандарт C3 по ISO 12944-2
T-болт
Углеродистая сталь + горячее цинкование ≥65μm · Grade 8.8
Пружинное стопорное кольцо
65Mn пружинная сталь · —
U-болт
Q235B горячее цинкование · Grade 4.8
Фланцевая соединительная пластина
Q235B горячее цинкование · —
U-болт
Q235B горячее цинкование · Grade 4.8
Фланцевая соединительная пластина
Q235B горячее цинкование · —
| T-болт | Поперечный зажим для труб | Пружинное стопорное кольцо | U-болт | Фланцевая соединительная пластина | U-болт | Фланцевая соединительная пластина | |
|---|---|---|---|---|---|---|---|
| Спецификация | M10×30 ~ M12×50 | Для Φ25-Φ60мм | L=2m | M8×40~M12×60 | 200×200×8мм | M8×40~M12×60 | 200×200×8мм |
| Материал | Углеродистая сталь + горячее цинкование ≥65μm | Q235B горячее цинкование | 65Mn пружинная сталь | Q235B горячее цинкование | Q235B горячее цинкование | Q235B горячее цинкование | Q235B горячее цинкование |
| Класс | Grade 8.8 | — | — | Grade 4.8 | — | Grade 4.8 | — |
| Покрытие | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C |
| Вес | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece |
| MOQ | 100 pcs | 100 pcs | 100 pcs | 100 pcs | 100 pcs | 100 pcs | 100 pcs |
| Упаковка | VCI paper + carton | VCI paper + carton | VCI paper + carton | VCI paper + carton | VCI paper + carton | VCI paper + carton | VCI paper + carton |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Основное соединение каркаса | Поперечное соединение арочных труб | Фиксация пленки | Соединение арочных труб и прогонов | Соединение колонн и фундамента | Соединение арочных труб и прогонов | Соединение колонн и фундамента |
Монтаж и обслуживание
Порядок монтажа
- Очистите поверхности изопропиловым спиртом (99.9%). Проверьте плоскостность в пределах 0.1мм на 100мм.
- Нанесите состав для соединения на контактирующие поверхности. Установите крепеж с пружинной шайбой под головкой и гайкой.
- 3. Соединение арочных труб: вставьте арочную трубу в крестообразный трубный зажим (подходит для Φ25-Φ60 мм), отрегулируйте шаг арок и закрепите U-образными болтами (M8×40~M12×60, класс прочности 4.8), затягивая симметрично.
- Проверьте все крепежные элементы на правильную посадку. Измерьте 5% образца щупом.
- Нанесите маркировку герметиком момента затяжки. Сфотографируйте сборку с 3 ракурсов для документации контроля качества.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепеж выходит из строя при нагрузке ниже расчетной. Соединение разрушается в рабочих условиях в течение первого года. | Проверьте класс крепежа по спецификации. Используйте откалиброванный ключ для момента затяжки ±3%. Документируйте все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается через 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затягивайте любой крепеж с моментом ниже 80% от указанного. Заменяйте крепеж с коррозией, поражающей >5% поверхности или глубиной язвы >0.3мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: заменяйте все критические крепежные элементы вне зависимости от состояния. Документируйте все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
B
План Б · Усиленный тип для теплиц с высокой влажностью
Суровая среда C4 по ISO 12944-2
U-болт
Нержавеющая сталь 304 · A2-70
Фланцевая соединительная пластина
Нержавеющая сталь 304 · —
U-болт
Нержавеющая сталь 304 · A2-70
Фланцевая соединительная пластина
Нержавеющая сталь 304 · —
Плоская шайба
Нержавеющая сталь 304 · A2
| T-болт | Поперечный зажим для труб | U-болт | Фланцевая соединительная пластина | U-болт | Фланцевая соединительная пластина | Плоская шайба | |
|---|---|---|---|---|---|---|---|
| Спецификация | M10×30 ~ M12×50 | Для Φ25-Φ60мм | M8×40~M12×60 | 200×200×8мм | M8×40~M12×60 | 200×200×8мм | M10-M12 |
| Материал | Нержавеющая сталь 304 | Нержавеющая сталь 304 | Нержавеющая сталь 304 | Нержавеющая сталь 304 | Нержавеющая сталь 304 | Нержавеющая сталь 304 | Нержавеющая сталь 304 |
| Класс | A2-70 | — | A2-70 | — | A2-70 | — | A2 |
| Покрытие | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | Passivated |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C |
| Вес | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece | ~0.005kg |
| MOQ | 100 pcs | 100 pcs | 100 pcs | 100 pcs | 100 pcs | 100 pcs | 500 pcs |
| Упаковка | VCI paper + carton | VCI paper + carton | VCI paper + carton | VCI paper + carton | VCI paper + carton | VCI paper + carton | Plastic bag |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 |
| Применение | Соединение каркаса во влажных зонах | Соединение арочных труб | Соединение арочных труб во влажных зонах | Соединение колонн во влажных зонах | Соединение арочных труб во влажных зонах | Соединение колонн во влажных зонах | Распределение нагрузки |
Монтаж и обслуживание
Порядок монтажа
- Обезжирьте поверхности растворителем ацетон. Проверьте шероховатость поверхности Ra <3.2μm.
- Нанесите противокоррозийный состав для соединений, рассчитанный от -20 до 150°C. Используйте шайбы с покрытием PTFE.
- Проверьте соосность по спецификации. Затягивайте в крестообразной последовательности. Проверьте 10% с помощью инструмента контроля. Задокументируйте с данными об окружающей среде.
- Проведите испытание на разрыв 5% случайного образца до 80% пробной нагрузки. Замените любые, не соответствующие порогу приемки.
- Нанесите атмосферостойкое защитное покрытие. Установите купон мониторинга коррозии рядом с критическими соединениями.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепеж выходит из строя при нагрузке ниже расчетной. Соединение разрушается в рабочих условиях в течение первого года. | Проверьте класс крепежа по спецификации. Используйте откалиброванный ключ для момента затяжки ±3%. Документируйте все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается через 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затягивайте любой крепеж с моментом ниже 80% от указанного. Заменяйте крепеж с коррозией, поражающей >5% поверхности или глубиной язвы >0.3мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: заменяйте все критические крепежные элементы вне зависимости от состояния. Документируйте все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
C
План В · Защитный тип для прибрежных/экстремальных теплиц
Экстремальная среда C5-M по ISO 12944-2
Поперечный зажим для труб
Нержавеющая сталь 316 · —

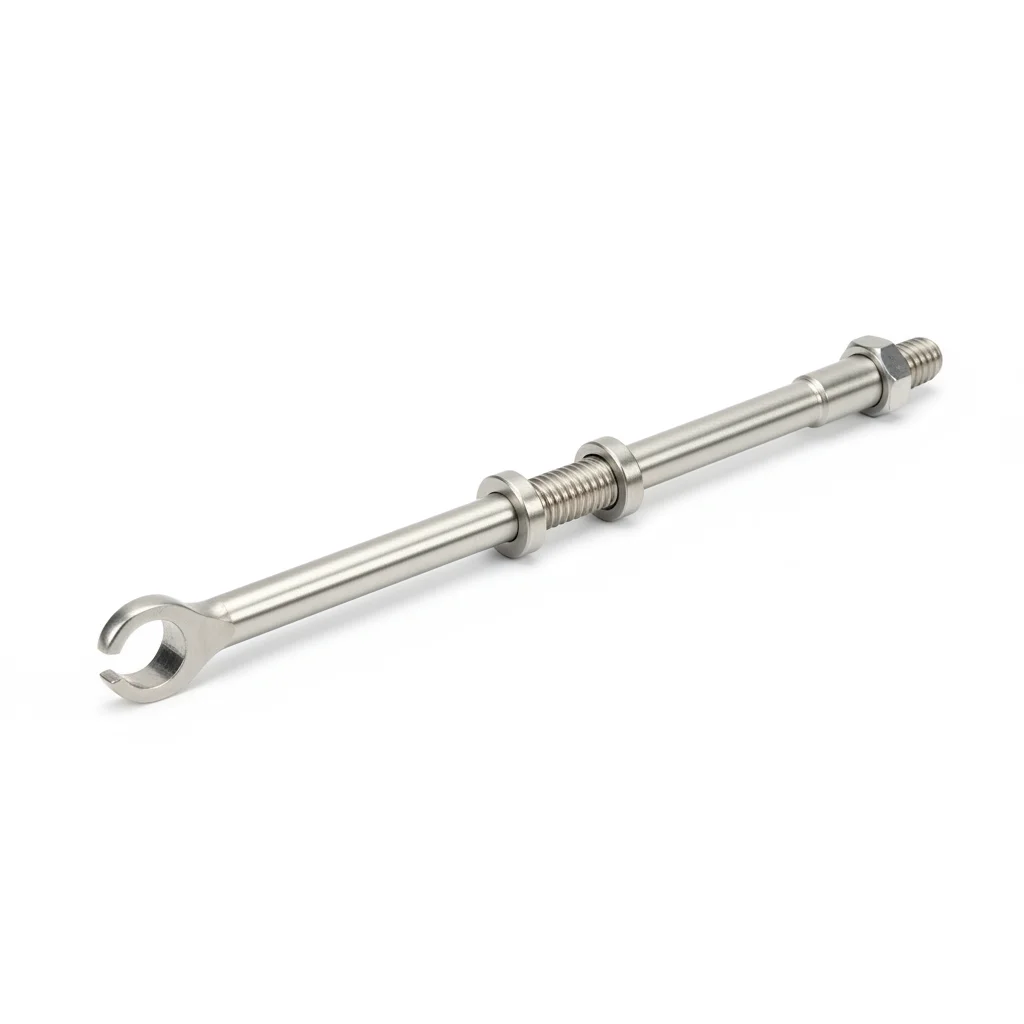

Ветроустойчивая стяжка
Нержавеющая сталь 304 · —
Плоская шайба
Нержавеющая сталь 304 · A2
Плоская шайба
Нержавеющая сталь 304 · A2
Плоская шайба
Нержавеющая сталь 304 · A2
Плоская шайба
Нержавеющая сталь 304 · A2
| T-болт | Поперечный зажим для труб | Ветроустойчивая стяжка | Плоская шайба | Плоская шайба | Плоская шайба | Плоская шайба | |
|---|---|---|---|---|---|---|---|
| Спецификация | M10×30~M12×50 | Для Φ25-Φ60мм | Φ12мм | M10-M12 | M10-M12 | M10-M12 | M10-M12 |
| Материал | Нержавеющая сталь 316 | Нержавеющая сталь 316 | Нержавеющая сталь 304 | Нержавеющая сталь 304 | Нержавеющая сталь 304 | Нержавеющая сталь 304 | Нержавеющая сталь 304 |
| Класс | A4-70 | — | — | A2 | A2 | A2 | A2 |
| Покрытие | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | Passivated | Passivated | Passivated | Passivated |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C |
| Вес | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece | ~0.005kg | ~0.005kg | ~0.005kg | ~0.005kg |
| MOQ | 100 pcs | 100 pcs | 100 pcs | 500 pcs | 500 pcs | 500 pcs | 500 pcs |
| Упаковка | VCI paper + carton | VCI paper + carton | VCI paper + carton | Plastic bag | Plastic bag | Plastic bag | Plastic bag |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 | ISO 7089 | ISO 7089 |
| Применение | Соединение всей конструкции | Соединение арочных труб | Продольное ветровое усиление | Распределение нагрузки | Распределение нагрузки | Распределение нагрузки | Распределение нагрузки |
Монтаж и обслуживание
Порядок монтажа
- Обезжирьте растворителем MEK. Проверьте шероховатость поверхности Ra <1.6μm.
- Нанесите морской противокоррозийный состав, рассчитанный от -50 до 200°C. Используйте шайбы с оболочкой из PTFE.
- Проверьте соосность в пределах 0.3мм. Затягивайте с помощью гидравлического натяжителя. Проведите PMI-контроль 10% образца. Задокументируйте для аудита соответствия.
- Проведите неразрушающий контроль 10% образца с помощью дефектоскопии пенетрантами. Замените любые с трещинами.
- Нанесите защитный герметик по спецификации. Установите постоянное оборудование для мониторинга состояния.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепеж выходит из строя при нагрузке ниже расчетной. Соединение разрушается в рабочих условиях в течение первого года. | Проверьте класс крепежа по спецификации. Используйте откалиброванный ключ для момента затяжки ±3%. Документируйте все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается через 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затягивайте любой крепеж с моментом ниже 80% от указанного. Заменяйте крепеж с коррозией, поражающей >5% поверхности или глубиной язвы >0.3мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: заменяйте все критические крепежные элементы вне зависимости от состояния. Документируйте все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
Ссылочные стандарты
Техническая база и ссылочные стандарты
Стандарт проектирования стальных конструкций
Механические свойства крепежа
Металлические покрытия - Покрытия горячего цинкованияСтандарт покрытия горячего цинкования
Механические свойства болтовПроектные нагрузки на конструкцию теплицы
Крепежные изделия из нержавеющей сталиМеханические свойства крепежа из нержавеющей стали
GB/T 6728Холодногнутые профили из стали для строительных конструкций
Возможности поставщика
Качество, поставка и индивидуальное производство
Контроль качества
- ✓Сертификаты материалов MTC с каждой партией
- ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
- ✓100% контроль или выборочный контроль по AQL перед отгрузкой
Поставка
- ✓Стандартные изделия под заказ: 7-15 дней
- ✓Нестандартные изделия: 25-45 дней
- ✓Поддержка FOB/CIF/DDP
Индивидуальное производство
- ✓Анализ чертежей и подбор материала
- ✓Нестандартные размеры, головки и резьба
- ✓Поддержка мелкосерийного изготовления образцов
Сертификация и документы
- ✓Сертификаты материалов (MTC)
- ✓Отчёты спектрального анализа
- ✓Отчёты испытаний в соляном тумане (по запросу)
Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
Частые вопросы
Часто задаваемые вопросы
Рекомендуемое чтение
Продолжить чтение и следующий шаг
За пределами технических характеристик
Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.
Возможности поставки →
