Как часто следует заменять шплинт типа R на шарнирном пине?

Профилактическая замена каждые квартал — шплинт типа R изготовлен из пружинной стальной проволоки — его ресурс усталости ограничен при ударах и вибрациях в поле — относитесь к нему как к расходному материалу для регулярной замены — стоит копейки. После каждого сцепления попробуйте поднять пин рукой — он не должен двигаться — если двигается, шплинт типа R вышел из строя.

Можно ли использовать обычные болты вместо скоб цепи безопасности?

Абсолютно нет. Скобы цепи безопасности выполнены из кованой легированной стали — их ударная вязкость в 5-10 раз выше, чем у обычных болтов — ударная сила в момент отсоединения прицепа может напрямую сломать обычный болт. Болты скоб должны использовать шплинты для фиксации — не заменяйте шплинтами типа R. Осматривайте ежегодно или профилактически заменяйте всю скобу каждые 2 года.

Можно ли выпрямить и повторно использовать изогнутый шарнирный пин?

Нет. Изгиб означает, что пин получил остаточную деформацию — произошла внутренняя пластическая деформация — выпрямление только делает материал более хрупким — он может сломаться при меньшей нагрузке в следующий раз. Изогнутый пин должен быть заменён — также проверьте, не овальное ли отверстие шарнира — если на стенке отверстия вмятины → рассверлите отверстие и установите втулку для ремонта.

Что делать в экстренной ситуации, если прицеп отсоединился в поле?

Если цепь безопасности удерживает прицеп: ① Останавливайтесь медленно — не тормозите резко — резкое торможение может вызвать столкновение прицепа с трактором; ② Установите знаки предупреждения — предотвратите наезд других автомобилей сзади; ③ Проверьте шарнирный пин и болт проушины дышла — определите причину поломки → замените повреждённые части → повторного сцепления; ④ После достижения места назначения тщательно осмотрите всю систему шарнира — найдите корневую причину. Если цепь безопасности тоже ломается → прицеп выходит из-под контроля — попытайтесь использовать трактор, чтобы заблокировать направление движения прицепа и направить его в канаву или открытое место — эта операция крайне опасна → не пытайтесь, если это не абсолютно необходимо — приоритет — безопасность персонала.

Сельскохозяйственная инфраструктура/Сельскохозяйственная техника/Шарниры прицепов и буксировочный крепёж

Предотвращение поломки шарнирного пальца прицепа

Шарнирный пин — единственное механическое соединение между трактором и прицепом. Микротрещины в шплинте типа R от ударов по полю → пин выскакивает → прицеп отсоединяется → столкновение. Предварительное натяжение болта проушины дышла ослабевает под знакопеременными силами → пин изгибается. Трещина во внутренней стенке скобы цепи безопасности → последняя линия обороны выходит из строя. Специфицируйте пины из 40Cr/42CrMo, болты класса 8.8-12.9 и регулярную инспекцию.

Возможности поставки →

Аудит рисков // Инженерная диагностика

Руководство по ошибкам закупок

"На производственной линии фронта это происходит каждый день."

QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS

Риск-01

Шплинт пальца шарнира ослабевает → Пин выскакивает → Прицеп отсоединяется → Столкновение с трактором → Дорожно-транспортное происшествие

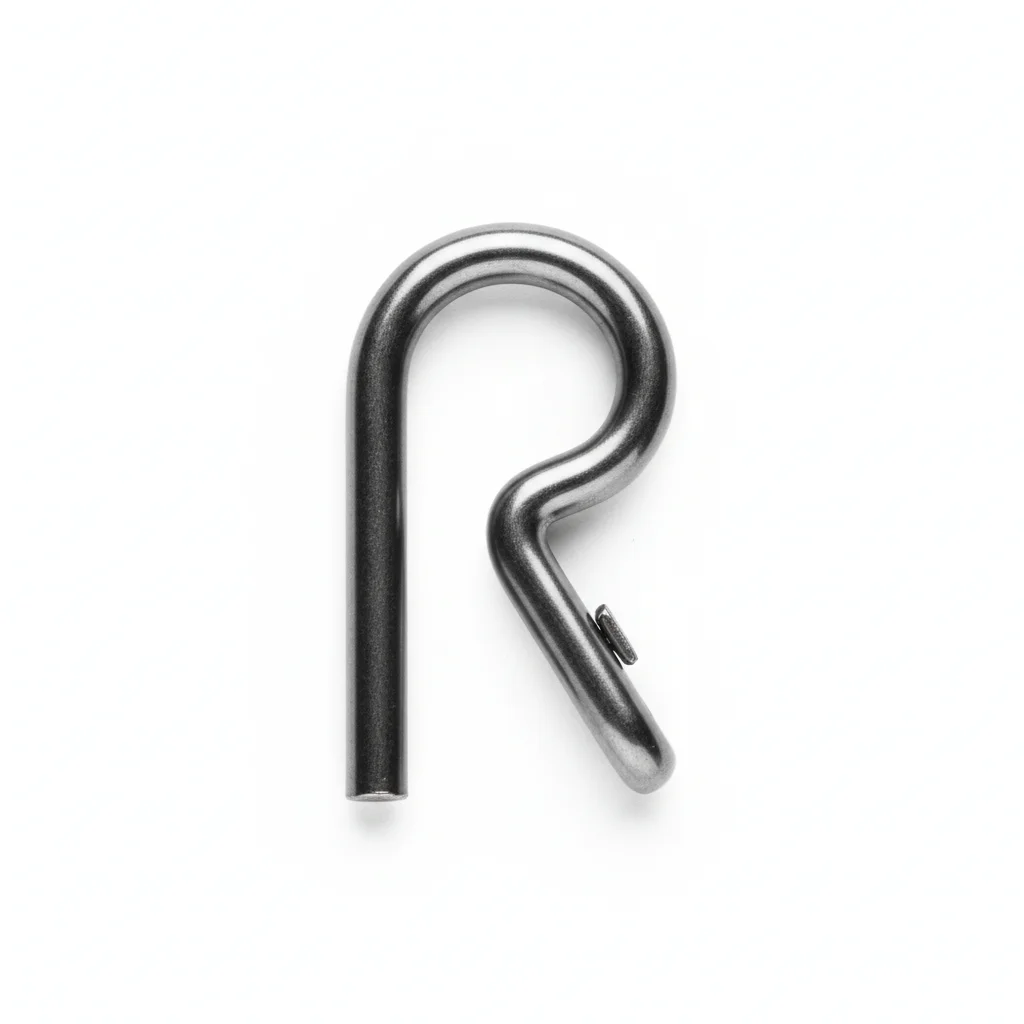

Шарнирный пин предотвращается от выпрыгивания вверх шплинтом типа R (пружинным шплинтом) в его нижней части. Шплинт типа R — это простая пружинная стальная проволока — во время ударов и вибраций в поле→проволока постепенно образует микротрещины→В момент тряски в течение 1-2 года→шплинт типа R ломается→пин теряет нижнее ограничение→постепенно выпрыгивает вверх при ударах→начинает выскакивать на 3-5 мм→оператор не видит это в зеркале заднего вида→продолжает движение→наезжает на большую выбоину→пин полностью выскакивает→проушина дышла прицепа соскальзывает с кронштейна шарнира→прицеп отсоединяется от трактора. Прицеп, загруженный 5-10 тоннами→продолжает движение по инерции→врезается в задние колёса трактора→трактор мгновенно теряет управляемость→заносится боком→если дорога узкая→прицеп может перевернуться→трактор может быть втянут в канаву.

Корректирующие меры

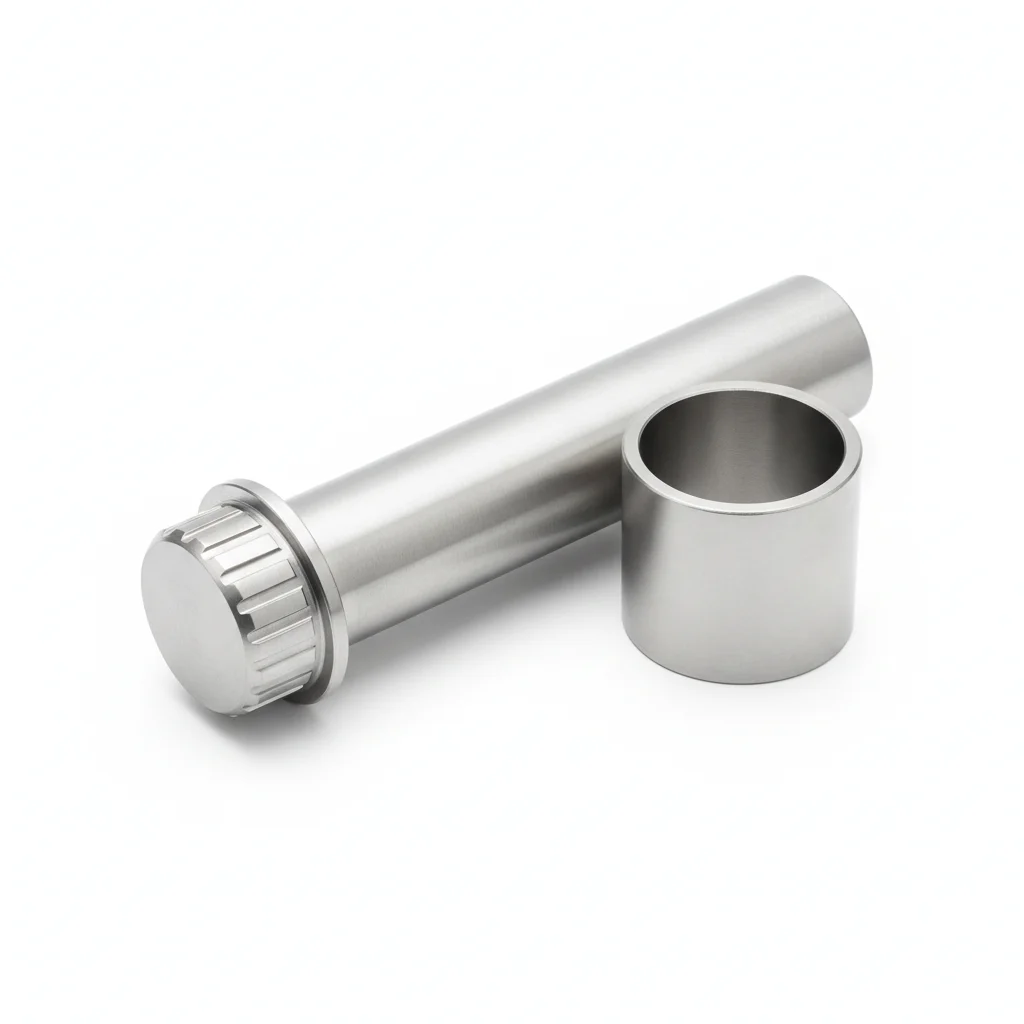

Шарнирный пин: 40Cr легированная сталь закалённая и отпущенная — твёрдость HRC32-38 — прочность на срез в 2 раза выше, чем у обычной углеродистой стали. Заменяйте шплинт типа R ежеквартально — не ждите его поломки — ресурс усталости пружинной стальной проволоки ограничен — относитесь к нему как к расходному материалу для регулярной профилактической замены — стоит копейки. После каждого сцепления попробуйте поднять пин рукой — он не должен двигаться — если двигается, шплинт типа R вышел из строя или установлен неправильно → перепроверьте. Нанесите смазку внутри монтажного отверстия пина — снижает фреттинг-коррозию между пином и стенкой отверстия — задерживает увеличение отверстия.

Риск-02

Болты проушины дышла ослабевают под знакопеременным тянущим усилием → Болт проушины наклоняется → Пин испытывает изгибающий момент → Изгибается и заклинивает

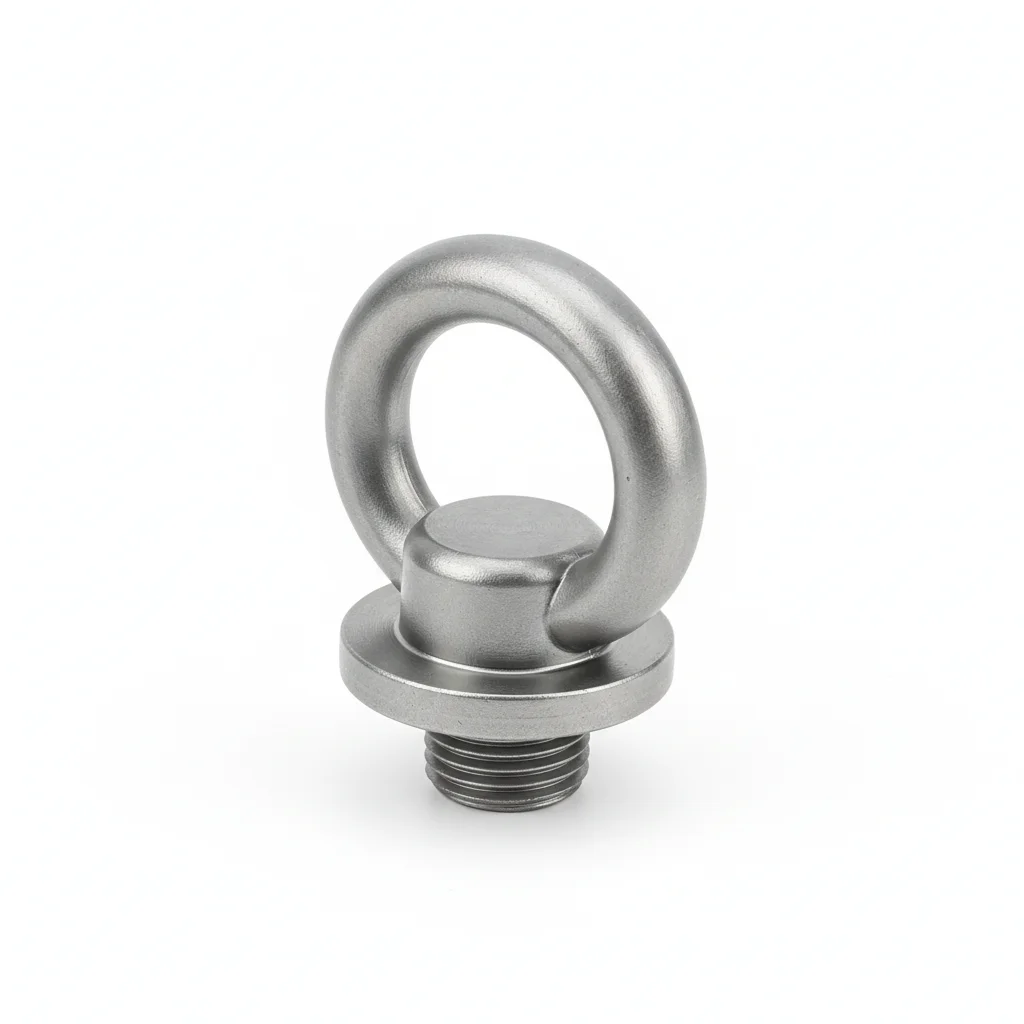

Проушина дышла прицепа крепится болтами к дышлу прицепа. Когда трактор стартует и тормозит→болт проушины испытывает знакопеременные силы растяжения-сжатия→при этой циклической нагрузке предварительное натяжение крепёжных болтов ослабевает на >40% в течение 2-3 года→болт проушины слегка наклоняется на дышле→шарнирный пин больше не вставляется вертикально в отверстие шарнира→пин находится под углом к стенке отверстия→пин испытывает дополнительный изгибающий момент→многократно изгибается→средняя часть пина постепенно пластически деформируется→становится «бананообразной». Изогнутый пин заклинивает в отверстии шарнира→невозможно извлечь→приходится отрезать окси-ацетиленовой горелкой→замена пина + ремонт отверстия шарнира→потеря половины рабочего дня + расходы на ремонт.

Корректирующие меры

Болты проушины дышла: Класс 10.9 + Гайки с нейлоновой вставкой + Пружинные шайбы — спецификация M14-M16. Момент затяжки приблизительно 135 N·m для M14, 210 N·m для M16 — используйте динамометрический ключ для точности. Осматривайте болты проушины ежегодно — визуально проверяйте резьбу — заменяйте при деформации или повреждениях. Проверяйте вертикальность пина — вставьте пин в отверстие шарнира — используйте угольник к пину для измерения — если наклон >2°→болт проушины наклонён→отрегулируйте болт проушины и затяните болты заново.

Риск-03

Скоба цепи безопасности ломается при ударе → Последняя линия обороны после отсоединения прицепа выходит из строя

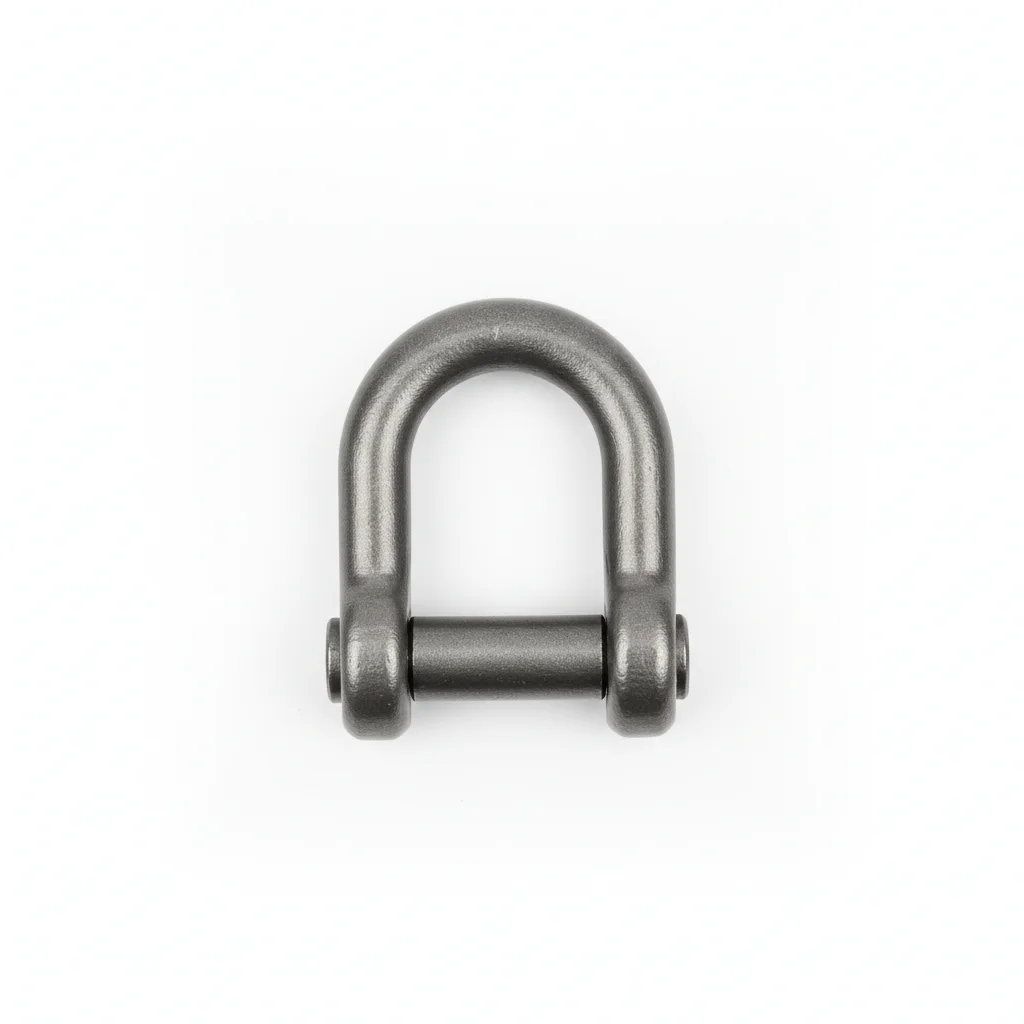

Цепь безопасности — это последняя линия обороны после отсоединения прицепа — удерживает прицеп, предотвращая неконтролируемое скатывание. Если скобы на обоих концах цепи безопасности уже имеют микротрещины от обычных ударов→огромная ударная сила в момент отсоединения прицепа→скоба ломается в месте трещины→цепь безопасности выходит из строя→прицеп полностью свободен→скатывается по инерции или на склоне→может врезаться в людей, дома или реки. Трещины в скобах очень трудно увидеть невооружённым глазом — они прячутся на внутренней стенке изогнутой секции скобы — обнаруживаются только методом магнитопорошковой дефектоскопии — но сельскохозяйственная техника практически никогда не имеет привычки к регулярной инспекции.

Корректирующие меры

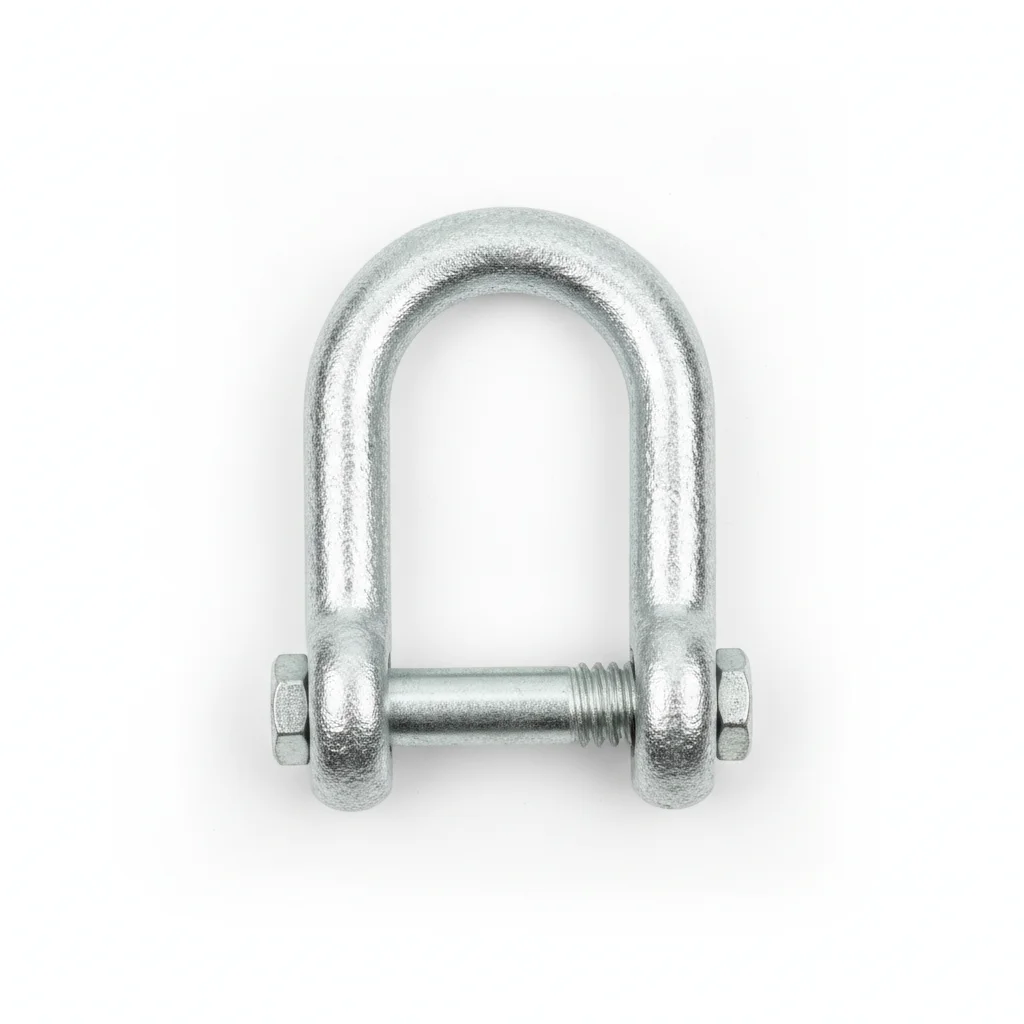

Скобы цепи безопасности: Кованая легированная сталь + Горячее цинкование — спецификация соответствует общей массе прицепа. Осматривайте скобы ежегодно методом магнитопорошковой или капиллярной дефектоскопии — если нет возможности для испытаний → профилактически заменяйте всю скобу каждые 2 года (независимо от внешнего вида). Болты скоб должны использовать шплинты — после затяжки гайки вставьте шплинт через отверстие в болте и загните концы — предотвращает откручивание гайки при вибрации — не заменяйте шплинты шплинтами типа R. Точки крепления цепи безопасности должны быть специальными точками крепления на прицепе и тракторе — не цепляйте их за любую кажущуюся крепкой точку — эти точки могут разорваться под ударной силой.

Особенности условий эксплуатации

Критические точки инспекции крепежа шарнира прицепа

Наиболее недооценённое инженерное различие в системах шарниров прицепов — это скрытая цепь отказов: микротрещины в шплинте типа R невидимы до поломки, ослабление предварительного натяжения болта проушины не отслеживается, а трещины в скобах прячутся на внутренних стенках. Эти три момента определяют, станет ли незначительный удар катастрофическим отсоединением.

Что проверить

1Шплинт типа R (пружинная стальная проволока) образует микротрещины от ударов в поле → ломается → пин незаметно выскакивает → полное отсоединение на следующей выбоине → прицеп врезается в трактор.
2Предварительное натяжение болта проушины дышла ослабевает под знакопеременными растягивающими усилиями → болт проушины наклоняется → пин испытывает изгибающий момент → пластическая деформация (бананообразная форма) → пин заклинивает в отверстии → требуется окси-ацетиленовая резка.
3Трещины скобы цепи безопасности на внутренней стенке изогнутой секции невидимы невооружённым глазом → обнаруживаются только методом магнитопорошковой дефектоскопии → но сельскохозяйственная техника практически никогда не имеет привычки к регулярной инспекции → скоба ломается при ударе → прицеп полностью свободен.

Пункт проверки	Почему это важно	Что указать в запросе/чертеже
Состояние шплинта типа R	Микротрещины приводят к поломке → пин выскакивает → прицеп отсоединяется	Заменяйте шплинт типа R ежеквартально; используйте тяжёлый шплинт типа R (60Si2Mn) для средних/тяжёлых прицепов; рассмотрите двойной шплинт типа R с электронным мониторингом для магистральных перевозок
Предварительное натяжение болта проушины	Ослабление предварительного натяжения → болт проушины наклоняется → пин изгибается → заклинивает	Используйте болты класса 10.9 или 12.9; повторно затягивайте по графику обслуживания; заменяйте при моменте затяжки ниже указанного
Контроль трещин скобы	Трещины на внутренней стенке невидимы → скоба ломается при ударе → цепь безопасности выходит из строя	Ежегодная магнитопорошковая дефектоскопия для тяжёлых прицепов; периодическая замена скоб; используйте кованую легированную сталь с НК
Материал и твёрдость пина	Недостаточная твёрдость приводит к изгибу под изгибающим моментом	40Cr (HRC32-38) для лёгких прицепов; 40Cr усиленный (HRC35-40) для средних; 42CrMo (HRC38-45) для тяжёлых/магистральных

Данные основаны на типичной эксплуатации сельскохозяйственных прицепов. Фактические интервалы инспекции и значения момента затяжки должны быть подтверждены в соответствии со спецификациями производителя оборудования.

Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы
