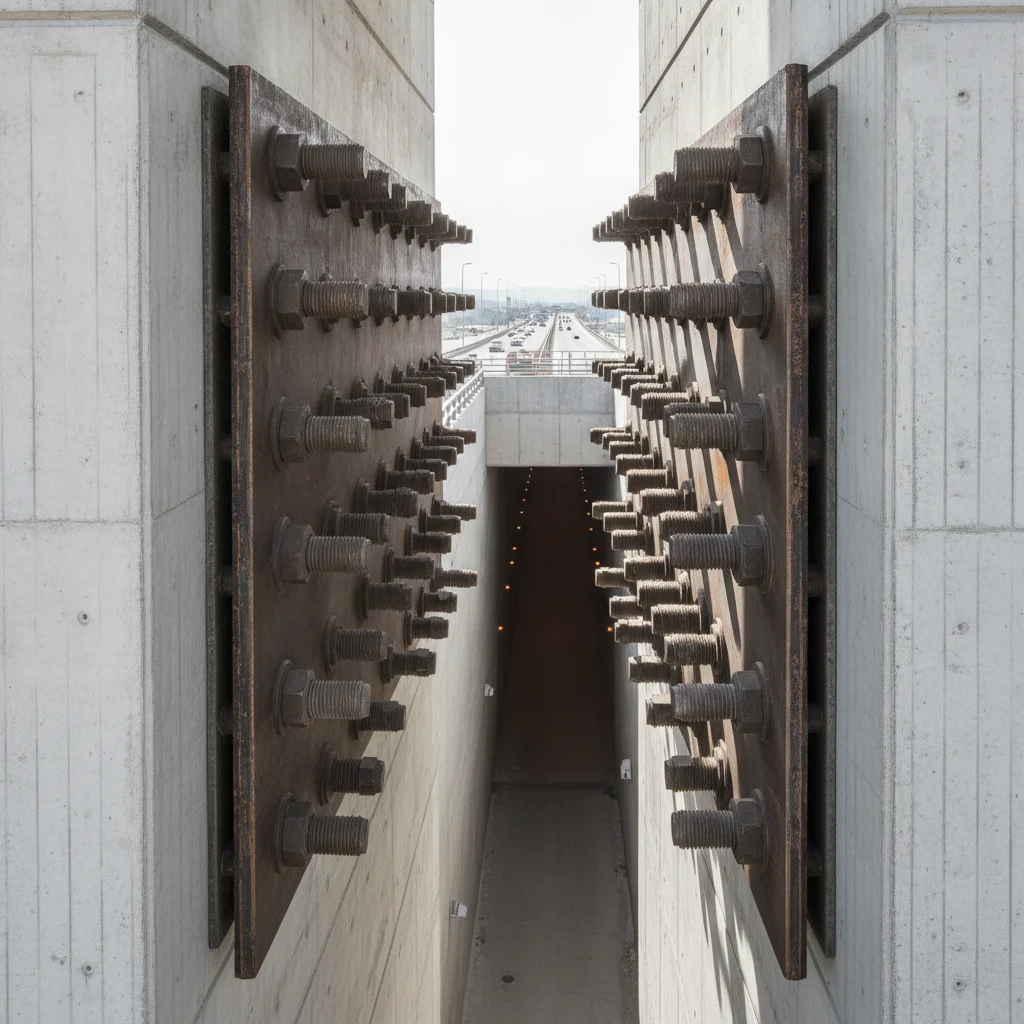

Коррозионное растрескивание под напряжением болтов морского моста за 3 года: ошибка подбора обходится дороже самих болтов

На морском мосте с концентрацией ионов хлора выше 50 ppm и температурой выше 50°C использование вместо болтов из стали 2205 дуплекс болтов из 316L привело к коррозионному растрескиванию под напряжением за 3 года. Сопротивление коррозионному растрескиванию болтов класса прочности 8.8 с горячим цинкованием, болтов из нержавеющей стали 304 и обычных анкерных болтов различается в разных условиях эксплуатации; подбор должен основываться на уровне коррозионной агрессивности среды и уровне напряжений

Возможности поставки →

Аудит рисков // Инженерная диагностика

Руководство по ошибкам закупки

"Эти ситуации происходят на производстве каждый день."

Риск-01

Коррозионное растрескивание под напряжением: невидимый убийца мостов

Болтовые соединения мостов, испытывающие постоянные растягивающие напряжения в коррозионно-агрессивных средах (например, прибрежные районы, противогололедные реагенты), очень подвержены коррозионному растрескиванию под напряжением (КРПН). Трещины распространяются перпендикулярно направлению напряжений, что приводит к внезапному разрушению без предупреждения. В 1985 году мост Пойнт-Плезант в США обрушился из-за КРПН анкеров, унеся 46 жизней. На отечественном морском мосту (2021 год) использование вместо 316L болтов из 304 в среде с концентрацией Cl⁻ 80 ppm и температурой 55°C привело к образованию трещин всего за 18 месяцев. Стоимость замены болтов и усиления составила 15 млн юаней, а задержка проекта — 6 месяцев. Количественные данные: риск КРПН для болтов 304 увеличивается на 300% при Cl⁻ > 50 ppm и температуре > 50°C; болты 316L имеют срок службы на 5-8 лет длиннее в тех же условиях; болты из стали 2205 дуплекс содержат N 0.14-0.20% и в 10 раз более устойчивы к КРПН, чем 316L.

Корректирующие меры

Используйте болты из стали 2205 дуплекс (Mo 3-3.5%, N 0.14-0.20%). Контролируйте содержание Mo и N с помощью спектрометра XRF, чтобы избежать замены на 316L. Для поверхностного покрытия используйте Дакромет или механическое цинкование; избегайте кислотного травления и гальваники для предотвращения водородного охрупчивания. Контролируйте коэффициент крутящего момента в пределах 0.110-0.150 для обеспечения безопасности фрикционного соединения.

Риск-02

Усталостное разрушение: скрытый риск при высокочастотной вибрации

Болты мостов ежедневно испытывают десятки тысяч вибраций от ветра и транспорта, выдерживая высокочастотные усталостные нагрузки. Болты с недостаточной усталостной прочностью после 10-15 лет эксплуатации развивают внутренние микротрещины, в конечном итоге разрушаясь. На городском путепроводе (2019) использование обычных болтов класса 8.8 вместо высокопрочных болтов привело к усталостной прочности всего в 500,000 циклов (требуемое ≥ 2 миллиона циклов). После 8 лет эксплуатации разрушение болта привело к обрушению мостового полотна, с затратами на ремонт в 8 миллионов юаней и перерывом в движении транспорта на 3 месяца. Количественные данные: усталостная прочность высокопрочных болтов должна быть ≥ 2 миллиона циклов (амплитуда напряжений 150MPa); стандартное отклонение коэффициента крутящего момента ≤ 0.010, в противном случае отклонение предварительной затяжки превышает 20%; шероховатость поверхности трения Ra 50-100μm, коэффициент трения ≥ 0.4, в противном случае риск проскальзывания увеличивается в 5 раз.

Корректирующие меры

Выбирайте высокопрочные болты класса 10.9 или 12.9. Обрабатывайте поверхности трения пескоструйной обработкой до уровня Sa2.5. Контролируйте коэффициент крутящего момента в диапазоне 0.110-0.150. Проверяйте момент затяжки каждые шесть месяцев с помощью динамометрического ключа. Основные стандарты: GB/T 1231, GB 50205.

Риск-03

Водородное охрупчивание: смертельная ловушка для высокопрочных болтов

Болты сверхвысокой прочности (≥ 1500MPa) чрезвычайно чувствительны к водородному охрупчиванию. Такие процессы, как электроцинкование и кислотное травление, вводят атомы водорода, что приводит к отложенному разрушению под действием растягивающего напряжения. На вантовом мосту (2020) анкерные болты, использовавшие электроцинкование, разрушились из-за водородного охрупчивания после 3 лет эксплуатации, что вызвало внезапное падение натяжения троса. Аварийная замена обошлась в 30 миллионов юаней, и мост был закрыт на 2 месяца. Количественные данные: Разрушение от водородного охрупчивания происходит при уровнях напряжения ниже 50% предела текучести; содержание водорода в процессе Дакромет < 1 ppm, при электроцинковании > 10 ppm; требование по усталостной долговечности ≥ 2 миллиона циклов, снижается до < 100,000 циклов после водородного охрупчивания.

Корректирующие меры

Запретите кислотное травление и электрогальванику; используйте Дакромет или механическое цинкование. Для материала болтов выбирайте сверхвысокопрочную сталь (≥ 1500 МПа). Выполните дегидрогенирующий отжиг (200°C/4 часа) перед нанесением покрытия. Заполните анкерные полости антикоррозионной смазкой для изоляции влаги.

Особенности условий эксплуатации

Чек-лист рисков КРПН для закупки болтов мостов

Коррозионное растрескивание под напряжением (КРПН) является основной причиной неожиданного разрушения болтов в мостах. Риск зависит от концентрации хлоридов, температуры, уровня напряжений и выбора материала. Используйте этот чек-лист для проверки спецификации ваших болтов на соответствие условиям КРПН

Что проверить

  • 1Концентрация хлоридов > 50 ppm и температура > 50°C: болты 304 имеют повышенный риск КРПН; укажите 316L или 2205 дуплекс
  • 2Постоянное растягивающее напряжение выше 50% от предела текучести: риск водородного охрупчивания возрастает; избегайте электрогальваники для высокопрочных болтов
  • 3Сталь 2205 дуплекс обеспечивает более высокое сопротивление КРПН, чем 316L; укажите для морских мостов
  • 4Требуемый усталостный ресурс ≥ 2 млн циклов при амплитуде напряжения 150 МПа; стандартное отклонение коэффициента крутящего момента ≤ 0.010 для обеспечения стабильности предварительного натяга
  • 5Шероховатость поверхности трения Ra 50-100 мкм и коэффициент трения ≥ 0.4; иначе риск проскальзывания увеличивается
Пункт проверкиПочему это важноЧто указать в запросе/чертеже
Концентрация хлоридов и температураРиск КРПН возрастает при Cl⁻ > 50 ppm и T > 50°CЗапросите данные об окружающей среде; если условия превышают порог, укажите 2205 дуплекс или 316L с проверенным сопротивлением КРПН
Материал и класс болтаБолты 304 имеют повышенный риск КРПН в агрессивных средахДля прибрежных районов или среды с противогололедными реагентами укажите 316L (A4-80) или 2205 дуплекс (A4-100)
Процесс нанесения поверхностного покрытияЭлектрогальваника вносит водород, вызывая водородное охрупчиваниеУкажите Дакромет или горячее цинкование; содержание водорода < 1 ppm для высокопрочных болтов
Отчет по испытанию на усталостный ресурсБолт должен выдерживать ≥ 2 млн циклов при амплитуде напряжения 150 МПаЗапросите отчет по испытанию на усталость по ISO 3800; проверьте стандартное отклонение коэффициента крутящего момента ≤ 0.010
Обработка поверхности тренияНедостаточный коэффициент трения приводит к проскальзыванию и отворачиванию болтовУкажите шероховатость поверхности Ra 50-100 мкм и коэффициент трения ≥ 0.4 по результатам испытания

Все количественные данные в этом чек-листе взяты из содержания страницы. Фактические условия проекта могут отличаться; проверяйте по отчетам об испытаниях материалов и данным мониторинга окружающей среды

Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы

Технический справочник отрасли

Лестница материалов мостовых болтов: от углеродистой стали до дуплекса и никеля

Выбор болтов для мостов начинается с класса воздействия: высокопрочные углеродистые болты — для внутренних районов, нержавеющие — в зонах противогололедных реагентов и на побережье, дуплексная сталь — на морских переходах с высокой концентрацией хлоридов, никель/титан — только в экстремальных условиях. Класс задает марку, марка задает ресурс.

Класс воздействияМатериал и класс прочностиТиповые узлы и размерыЗащита и контрольКлючевые риски
Внутренние районы, низкая коррозияВысокопрочные 8.8S/10.9S (20MnTiB/35VB/42CrMo)Высокопрочные комплекты M16-M30; главные балки и стыковые соединенияГорячее цинкование + герметизирующее покрытие; преднатяг по моменту или методом среза торцевого элементаЧувствительность к КРН/водородному охрупчиванию — повышать класс при высокой влажности или появлении хлоридов
Городские мосты · противогололедные солиНастил: 8.8 оцинкованные или A2-70 (предпочтительно нержавеющие); опорные части: нержавеющие A4-80/316 обязательноНастил и обустройство M12-M24; опорные части M20-M42Детали из углеродистой стали — HDG + герметизирующее покрытие или цинк-алюминий + финишное покрытиеХлориды от реагентов концентрируются в зазорах — первым отказывает покрытие, чей ресурс исчерпан первым
Прибрежный солевой туманНержавеющая A4-80/316 или дуплекс 2205Крепеж опорных частей и деформационных швов M20-M42Полная герметизация (O-ring/герметик) + увеличенные шайбы; регламентный ультразвуковой контроль преднатягаГальваническая + щелевая коррозия под солевым туманом и морскими брызгами → потеря преднатяга, разрушение и сдвиг
Морской переход · высокий риск КРН в хлоридахДуплекс 2205/2507 (предел текучести примерно вдвое выше 316); никель 625/718 и титан Ti-6Al-4V для экстремальных условийОсновные силовые тракты, зоны длительного воздействия высоких концентраций хлоридовТравление-пассивация / электрополировка для восстановления пассивной пленки; неметаллические шайбы для изоляции разнородных металлов304 ограничена: не применять для длительного погружения в морскую воду / ответственных силовых трактов с высокой концентрацией хлоридов

Данные о пределе текучести дуплекса 2205 примерно вдвое выше 316 являются оценочными по порядку величины.

Технический справочник отрасли

Болты морских мостов: как питтинг во впадине резьбы перерастает в усталостную трещину

Хлориды в морской атмосфере действуют не прямолинейно: сначала концентрируются в щелевом зазоре у впадины резьбы, затем из питтинговой язвы зарождается трещина. На каждом звене этой цепи есть материальный ответ — чем раньше блокировать, тем дешевле.

  1. 1Морские хлориды и солевой туман концентрируются в щели у впадины резьбы — типичный режим для морских переходов (прибрежный солевой туман, морские брызги)
  2. 2На болтах 304 (A2-70) во впадине резьбы под действием хлоридов возникает питтинг — язва является концентратором напряжений
  3. 3Язва становится очагом усталостной трещины; при циклировании от транспорта, ветра и сейсмики → коррозионная усталость, при этом усталостная долговечность значительно ниже нормативного предела
  4. 4Трещина развивается до внезапного хрупкого разрушения; коррозионное растрескивание под напряжением уже занимает первое место в рейтинге отказов, коррозионная усталость — сразу за ним

В данном блоке оценочные порядковые величины не используются.

Технический справочник отрасли

Запрет 12.9 на основных силовых трассах моста: водородостойкие замены

Водородное охрупчивание ограничивает прочность высокопрочной углеродистой стали — класс 12.9 на основных силовых трассах моста является отраслевым запретом. Для повышения прочности или коррозионной стойкости на силовых трассах меняйте материал, а не повышайте класс прочности.

  • Красная линия: углеродистая сталь класса 12.9 запрещена на основных силовых трассах моста (риск водородного охрупчивания, отраслевое правило); рядом — красная линия по покрытию — выше класса 10.9 электролитическое цинкование без обезводороживания запрещено
  • Замена по материалу один: сплавы, стойкие к водороду/КРН — ASTM A1010 (близкая к нержавеющей, Cr ≥ 10.5%) и A193 B8/B8M Class 2
  • Замена по материалу два: лестница коррозионной стойкости — 316 → дуплекс 2205 → 2507; 2205 имеет предел текучести примерно вдвое выше 316 при более высокой стойкости к КРН
  • Замена по процессу: цинк-алюминиевое покрытие (Dacromet/Geomet) вместо гальванического цинкования, устраняющее источник водорода на уровне процесса
  • Конструктивное сопровождение: плавные переходы большого радиуса для снижения концентрации напряжений; мелкая резьба / Spiralock плюс преднатяг контролируемым моментом или методом среза крутящего момента

Утверждение, что предел текучести дуплекса 2205 примерно вдвое выше, чем у 316, является оценкой порядка величины. ASTM A1010 и A193 B8/B8M Class 2 — публичные обозначения стандартов, приводимые при замене материалов для обеспечения стойкости к водороду/КРН.

Технический справочник отрасли

Болты опорных частей: проектирование и контроль компенсируют незаменяемость узла

Болты опорных частей воспринимают сдвиговые и вертикальные нагрузки, находясь под воздействием дождя, противогололедных солей и пыли — при этом они труднодоступны и трудно заменяемы. Решение должно обеспечиваться как проектированием, так и контролем.

  • Условия работы: M20-M42, классы 8.8/10.9, 40Cr/42CrMo или нержавеющая сталь A4-80; воспринимают большие сдвиговые и вертикальные нагрузки, воздействие дождя, противогололедных солей и пыли
  • Проектирование: полная герметизация (O-ring/герметик) + увеличенные шайбы, плюс сменная втулка болта — решить проблему «трудно заменить» еще на чертеже
  • Материал: нержавеющая сталь (A4-80/316) или дуплекс 2205 обязательны в прибрежных зонах / зонах применения противогололедных солей; углеродистые детали — HDG + герметизирующее покрытие или цинк-алюминий + финишное покрытие
  • Пример отказа: гальваническая + щелевая коррозия под воздействием солевого тумана и морских брызг → потеря преднатяга → разрушение и смещение (иллюстративный случай отказа покрытия и недостаточной коррозионной стойкости)
  • Контроль: регламентные ультразвуковые проверки преднатяга — то, что не видит глаз, видит прибор

В данном блоке оценки порядка величины не используются.

Технический справочник отрасли

Болты обустройства мостового полотна: совместная борьба с противогололедной солью и вибрацией

Болты крепления барьерных ограждений, опор освещения, шумозащитных экранов и кронштейнов трубопроводов невелики, но все работают на открытом воздухе под воздействием противогололедных солей и постоянной вибрации — выбирайте стопорение и защиту от коррозии по единому листу условий эксплуатации.

  • Места установки и размеры: барьерные ограждения, тротуары, опоры освещения, шумозащитные экраны, кронштейны трубопроводов; M12-M24, классы 4.8-8.8; оцинкованная углеродистая сталь 8.8 или нержавеющая сталь A2-70; открытый воздух + противогололедная соль + вибрация
  • Прецедент по вибрации: болты шумозащитных экранов отвинчиваются и падают при длительной вибрации — одних пружинных шайб недостаточно (механизм самоотвинчивания Юнкера)
  • Решения по стопорению: гайки с нейлоновым кольцом или цельнометаллические стопорные гайки, Nord-Lock, анаэробный фиксатор резьбы; контргайки или шплинты в критичных местах
  • Решение по коррозии: в первую очередь нержавеющая сталь — в зонах противогололедных солей не полагайтесь только на цинковое покрытие

В данном блоке оценки порядка величины не используются.

Технический справочник отрасли

Стандарты болтов для мостов: какая система норм применяется — CN/US/EU

Один и тот же высокопрочный болт подчиняется разным системам стандартов в Китае, США и Европе — выясните, какую систему принимает проект, прежде чем запрашивать протоколы.

GB/T 1231-2024: комплекты высокопрочных болтов с шестигранной головкой — действующий китайский стандарт (объединяет старую серию 1228-1231)GB/T 3632: комплекты высокопрочных болтов срезного типа — стандарт для проектов с монтажом срезным методомASTM F3125: здесь объединены A325/A490 — базовый стандарт США для высокопрочных болтовAASHTO M164 + FHWA-HIF-16-004: руководства мостовой отрасли США по высокопрочным болтам и коррозионностойкому крепежуEN 15048 (без предварительного натяжения) / EN 14399 (с предварительным натяжением): европейское разделение на две категории — сначала определите, требуется ли предварительное натяжениеEN 1993-1-8: проектирование узлов стальных конструкций — по нему проектная организация рассчитывает соединение

Перечисленные стандарты являются действующими публичными стандартами — GB/T 1231-2024 (комплекты высокопрочных болтов с шестигранной головкой, заменяющий старую серию 1228-1231-2006), GB/T 3632, ASTM F3125 (объединяющий A325/A490), EN 15048/EN 14399 и EN 1993-1-8, с отраслевыми руководствами AASHTO M164 и FHWA-HIF-16-004 — для сопоставления с системой норм проекта; они не заменяют предусмотренные договором специальные условия приемки проекта. В данном слоте оценки порядка величин не используются.

Сравнение решений

Сравнение ключевых параметров трёх решений

Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.

Решение A
Малые и средние мосты во внутренних районах, временные конструкции, условия с низкой коррозионной агрессивностью
3-5 лет
Экономичный
Решение B
Городские мосты, автомобильные мосты, условия с общей коррозионной агрессивностью
10-15 лет
Стандартный
Решение C
Морские мосты, вантовые мосты, районы тайфунов, требование к сроку службы 25 лет
25+ лет
Более высокий
1БОЛТ С ГОРЯЧИМ ЦИНКОВАНИЕМ
Спецификация
A
M16-M24
B
M20-M30
C
M24-M36
Материал
A
Углеродистая сталь
B
Легированная сталь
C
2205
Класс
A
8.8
B
10.9
C
A4-100
Покрытие
A
горячее цинкование >=55 мкм по ISO 1461
B
горячее цинкование >=55 мкм по ISO 1461
C
горячее цинкование >=55 мкм по ISO 1461
2БОЛТ
Спецификация
A
M12-M20
B
M16-M24
C
M30-M42
Материал
A
304
B
316L
C
Сверхвысокопрочная сталь
Класс
A
A2-70
B
A4-80
C
12.9
Покрытие
A
горячее цинкование >=55 мкм по ISO 1461
B
горячее цинкование >=55 мкм по ISO 1461
C
горячее цинкование >=55 мкм по ISO 1461
3ОБЫЧНЫЙ АНКЕРНЫЙ БОЛТ
Спецификация
A
M10-M16
B
M20-M30
C
M20-M36
Материал
A
Оцинкованная углеродистая сталь
B
Легированная сталь
C
Легированная сталь
Класс
A
4.8
B
10.9
C
10.9
Покрытие
A
горячее цинкование >=55 мкм по ISO 1461
B
горячее цинкование >=55 мкм по ISO 1461
C
горячее цинкование >=55 мкм по ISO 1461
4ПЛОСКАЯ ШАЙБА
Спецификация
A
M10-M12
B
M16-M24
C
M16-M30
Материал
A
Нержавеющая сталь 304
B
Углеродистая сталь + нейлон
C
Легированная сталь
Класс
A
A2
B
8.8
C
10.9
Покрытие
A
Пассивация
B
горячее цинкование >=55 мкм по ISO 1461
C
горячее цинкование >=55 мкм по ISO 1461
5ПЛОСКАЯ ШАЙБА
Спецификация
A
M10-M12
B
M10-M12
C
Тип инъекции
Материал
A
Нержавеющая сталь 304
B
Нержавеющая сталь 304
C
Парафиновая основа
Класс
A
A2
B
A2
C
N/A
Покрытие
A
Пассивация
B
Пассивация
C
горячее цинкование >=55 мкм по ISO 1461

Руководство по выбору

Как выбрать план?

Условие эксплуатацииРекомендуемый вариантКлючевое обоснование
Внутренняя среда с низкой коррозией, ограниченный бюджетПлан A Эконом (углеродистая сталь класса 8.8, горячее цинкование)C3 (ISO 12944-2); углеродистая сталь 8.8 горячее цинкование, низкая стоимость, требует регулярного осмотра и замены
Городские мосты, автодорожные мосты, общая коррозия, срок службы 10-15 летПлан B Стандарт (10.9 высокопрочные / 316L A4-80)C4 Высокая по ISO 12944-2; коэффициент закручивания 0.110-0.150, шероховатость фрикционной поверхности Ra 50-100μm, коэффициент трения ≥0.4
Морские мосты, вантовые мосты, зоны тайфунов, требуемый срок службы 25 летПлан C Премиум (2205 дуплекс A4-100 / 12.9 сверхвысокопрочный)C5-M Экстремальная по ISO 12944-2; стойкость дуплекса 2205 к КРН в 10 раз выше, чем у 316L, N 0.14-0.20%
Концентрация Cl⁻ >50ppm и температура >50°CПрименять дуплекс 2205 или 316L с подтвержденной стойкостью к КРН, проверять методом XRFРиск КРН болтов 304 возрастает на 300%; 316L служит на 5-8 лет дольше в тех же условиях
Высокопрочные болты (≥1500MPa)Запретить кислотное травление и электрогальванику, применять Dacromet или механическое цинкованиеВодородное охрупчивание вызывает разрушение ниже 50% предела текучести; содержание водорода Dacromet <1ppm против >10ppm при электрогальванике
Получить рекомендацию по выбору
РешенияПлан А · ЭкономПлан Б · СтандартПлан В · Премиум
A

План А · Эконом

Стандарт C3 по ISO 12944-2

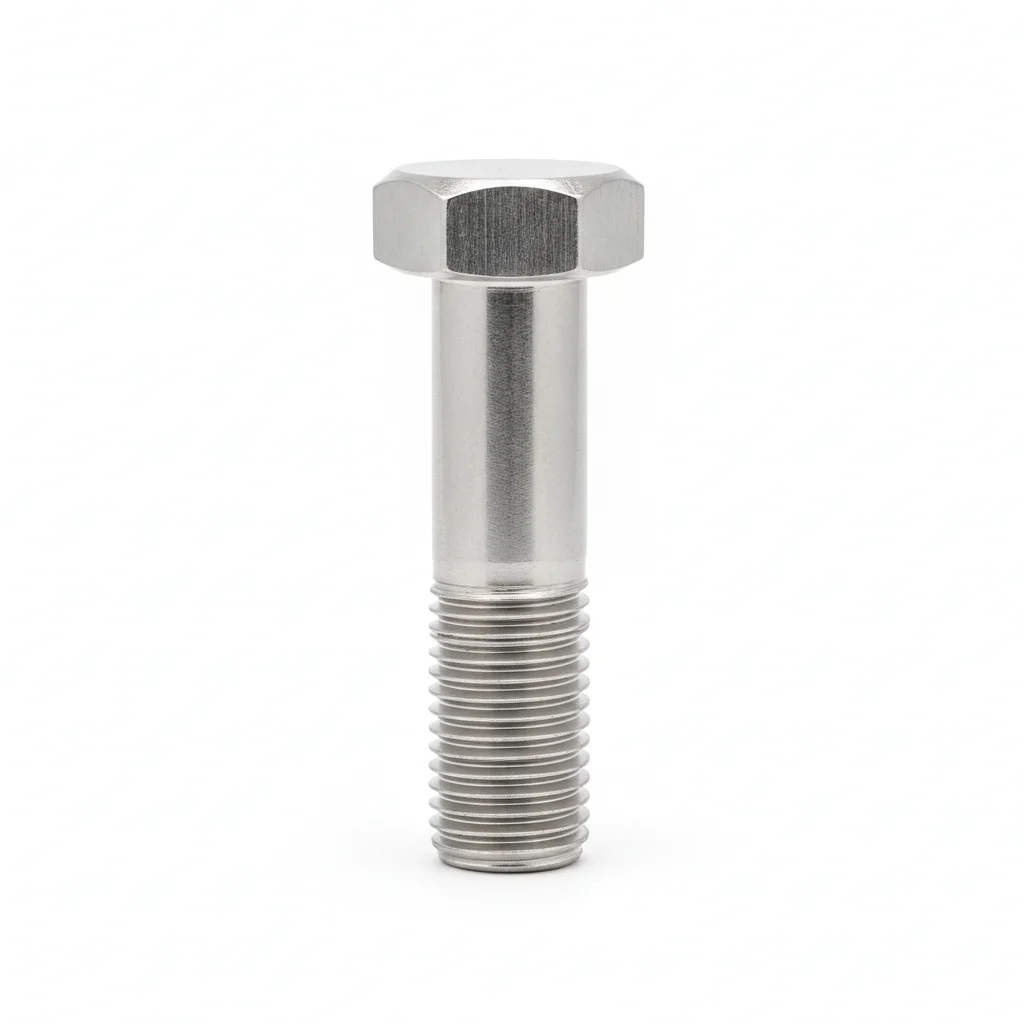

Болт — 304 A2-70
Болт
304 · A2-70
Обычный анкерный болт — Оцинкованная углеродистая сталь 4.8
Обычный анкерный болт
Оцинкованная углеродистая сталь · 4.8
Плоская шайба — Нержавеющая сталь 304 A2
Плоская шайба
Нержавеющая сталь 304 · A2
Плоская шайба — Нержавеющая сталь 304 A2
Плоская шайба
Нержавеющая сталь 304 · A2
Болт с горячим цинкованиемБолтОбычный анкерный болтПлоская шайбаПлоская шайба
СпецификацияM16-M24M12-M20M10-M16M10-M12M10-M12
МатериалУглеродистая сталь304Оцинкованная углеродистая стальНержавеющая сталь 304Нержавеющая сталь 304
Класс8.8A2-704.8A2A2
Покрытиегорячее цинкование >=55 мкм по ISO 1461горячее цинкование >=55 мкм по ISO 1461горячее цинкование >=55 мкм по ISO 1461ПассивацияПассивация
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.-20C до +80C-20C до +80C-20C до +80C-20C до +80C-20C до +80C
Вес~0.5 кг/шт.~0.5 кг/шт.~0.5 кг/шт.~0.005 кг~0.005 кг
MOQ100 шт.100 шт.100 шт.500 шт.500 шт.
УпаковкаVCI бумага + картонVCI бумага + картонVCI бумага + картонПолиэтиленовый пакетПолиэтиленовый пакет
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 7089ISO 7089
ПрименениеАнкерные болты, соединительные пластиныНекритичные соединения, декоративные элементыВременное крепление, вспомогательные конструкцииРаспределение нагрузкиРаспределение нагрузки
Монтаж и обслуживание

Порядок монтажа

  1. Очистите поверхности изопропиловым спиртом (99.9%). Проверьте плоскостность с допуском 0.1 мм на 100 мм.
  2. Нанесите соединительный состав на поверхности контакта. Установите крепёж с пружинной шайбой Бельвилла под головкой и гайкой.
  3. Проверьте соосность с допуском 0.5 мм. Затяжка в шахматном порядке. Момент затяжки 42 Н·м +/-2 Н·м с помощью калиброванного ключа. Занесите в журнал контроля качества.
  4. Осмотрите все крепёжные изделия на правильность посадки. Измерьте 5% образца с помощью щупа.
  5. Нанесите метку герметиком для момента затяжки. Сфотографируйте готовую сборку с 3 ракурсов для документального пакета контроля качества.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для условий эксплуатацииКрепёж разрушается при нагрузке ниже проектной. Соединение разделяется в рабочих условиях в первый год.Проверьте класс крепежа по спецификации. Используйте калиброванный динамометрический ключ с допуском +/-3%. Документируйте все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности не позволяет обеспечить правильную посадку соединения. Коррозия начинается через 6-12 месяцев.Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторная затяжка любого крепежа, момент которого ниже 80% от указанного. Замена крепежа с коррозией, поражающей >5% площади поверхности, или глубиной ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: замена всех критичных крепежных изделий независимо от состояния. Документируйте все результаты в CMMS с датой, идентификатором инспектора и корректирующими действиями. Максимально допустимая потеря натяга: 15%.

B

План Б · Стандарт

Жесткие условия C4 по ISO 12944-2

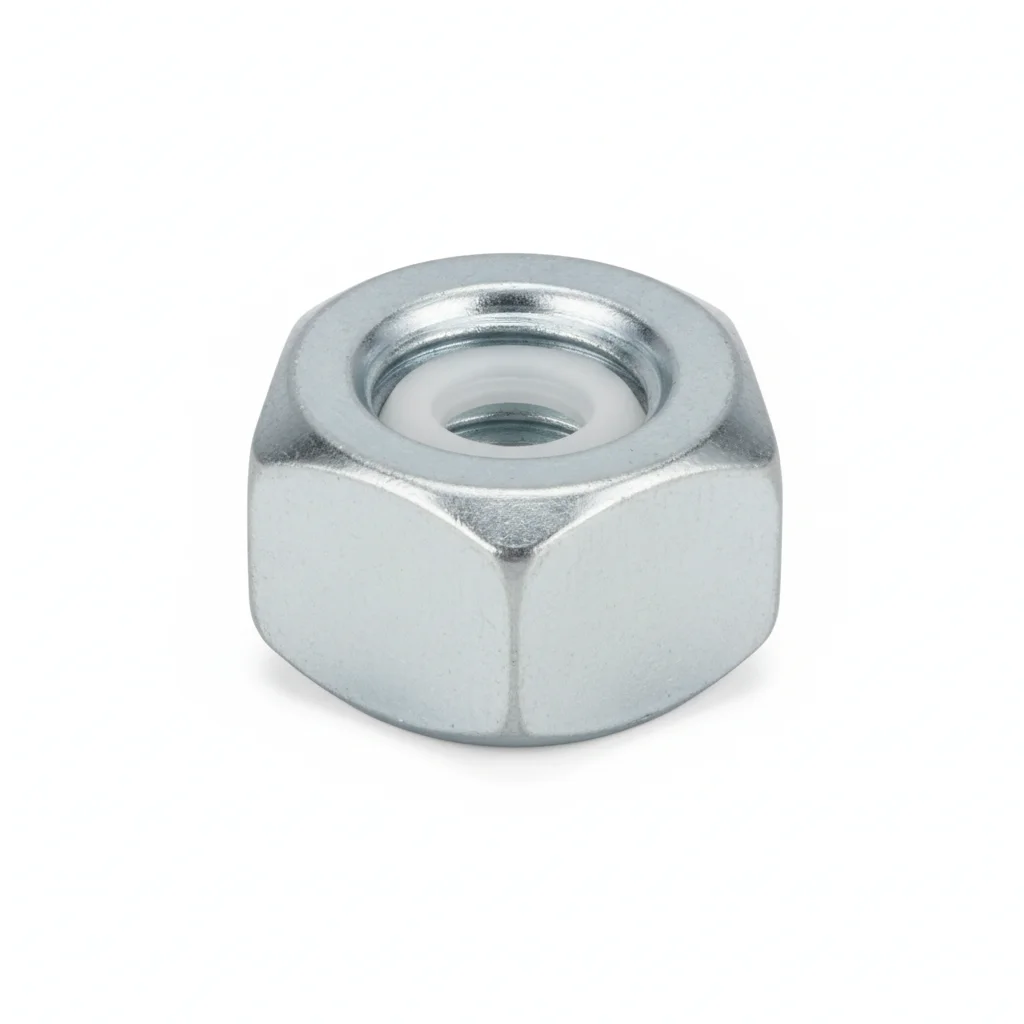

Самоконтрящаяся гайка с нейлоновой вставкой — Углеродистая сталь + нейлон 8.8
Самоконтрящаяся гайка с нейлоновой вставкой
Углеродистая сталь + нейлон · 8.8
Плоская шайба — Нержавеющая сталь 304 A2
Плоская шайба
Нержавеющая сталь 304 · A2
Высокопрочный болтБолтБолт с покрытием ДакрометСамоконтрящаяся гайка с нейлоновой вставкойПлоская шайба
СпецификацияM20-M30M16-M24M20-M30M16-M24M10-M12
МатериалЛегированная сталь316LЛегированная стальУглеродистая сталь + нейлонНержавеющая сталь 304
Класс10.9A4-8010.98.8A2
Покрытиегорячее цинкование >=55 мкм по ISO 1461горячее цинкование >=55 мкм по ISO 1461горячее цинкование >=55 мкм по ISO 1461горячее цинкование >=55 мкм по ISO 1461Пассивация
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.-20C до +80C-20C до +80C-20C до +80C-20C до +80C-20C до +80C
Вес~0.5 кг/шт.~0.5 кг/шт.~0.5 кг/шт.~0.5 кг/шт.~0.005 кг
MOQ100 шт.100 шт.100 шт.100 шт.500 шт.
УпаковкаVCI бумага + картонVCI бумага + картонVCI бумага + картонVCI бумага + картонПолиэтиленовый пакет
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 7089
ПрименениеФрикционные соединения, стыки основных балокПрибрежные мосты, среда с противогололедными реагентамиСоединения с высокими требованиями к коррозионной стойкостиАнтиотворачивание в условиях вибрацииРаспределение нагрузки
Монтаж и обслуживание

Порядок монтажа

  1. Обезжирьте поверхности ацетоном. Проверьте шероховатость поверхности Ra <3.2 мкм.
  2. Нанесите антикоррозионный соединительный состав, рассчитанный на -20 до 150°C. Используйте шайбы с PTFE-покрытием.
  3. Проверьте соосность по спецификации. Затяжка в крестообразном порядке. Проверьте 10% с помощью инструмента проверки. Занесите в журнал с данными об окружающей среде.
  4. Проведите испытание на вырыв 5% случайных образцов до 80% от пробной нагрузки. Замените все, не прошедшие порог приемки.
  5. Нанесите атмосферостойкое защитное покрытие. Установите купон мониторинга коррозии вблизи критических соединений.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для условий эксплуатацииКрепёж разрушается при нагрузке ниже проектной. Соединение разделяется в рабочих условиях в первый год.Проверьте класс крепежа по спецификации. Используйте калиброванный динамометрический ключ с допуском +/-3%. Документируйте все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности не позволяет обеспечить правильную посадку соединения. Коррозия начинается через 6-12 месяцев.Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторная затяжка любого крепежа, момент которого ниже 80% от указанного. Замена крепежа с коррозией, поражающей >5% площади поверхности, или глубиной ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: замена всех критичных крепежных изделий независимо от состояния. Документируйте все результаты в CMMS с датой, идентификатором инспектора и корректирующими действиями. Максимально допустимая потеря натяга: 15%.

C

План В · Премиум

Экстремальные условия C5-M по ISO 12944-2

БолтСверхвысокопрочный болтДакрометАнтивибрационный самоконтрящийся болтАнтикоррозионная смазка для анкеров
СпецификацияM24-M36M30-M42M20-M36M16-M30Тип инъекции
Материал2205Сверхвысокопрочная стальЛегированная стальЛегированная стальПарафиновая основа
КлассA4-10012.910.910.9N/A
Покрытиегорячее цинкование >=55 мкм по ISO 1461горячее цинкование >=55 мкм по ISO 1461горячее цинкование >=55 мкм по ISO 1461горячее цинкование >=55 мкм по ISO 1461горячее цинкование >=55 мкм по ISO 1461
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.-20C до +80C-20C до +80C-20C до +80C-20C до +80C-20C до +80C
Вес~0.5 кг/шт.~0.5 кг/шт.~0.5 кг/шт.~0.5 кг/шт.~0.5 кг/шт.
MOQ100 шт.100 шт.100 шт.100 шт.100 шт.
УпаковкаVCI бумага + картонVCI бумага + картонVCI бумага + картонVCI бумага + картонVCI бумага + картон
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеСреда с высоким содержанием хлоридов, зоны риска коррозионного растрескивания под напряжениемАнкеры вантовых мостов, критические узлыМорская среда, территории с высокой влажностьюМостовые соединения с частой вибрациейАнтикоррозионная защита внутри анкерных полостей
Монтаж и обслуживание

Порядок монтажа

  1. Обезжирьте с помощью растворителя МЭК. Проверьте шероховатость поверхности Ra <1.6 мкм.
  2. Нанесите морской антикоррозионный состав, рассчитанный на -50 до 200°C. Используйте шайбы с PTFE-оболочкой.
  3. Проверьте соосность с допуском 0.3 мм. Затяжка с помощью гидравлического натяжителя. PMI-проверка 10% образца. Документируйте для аудита соответствия.
  4. Проведите неразрушающий контроль (НКК) 10% образца с помощью цветной дефектоскопии. Замените все с признаками трещин.
  5. Нанесите защитный герметик по спецификации. Установите постоянные средства мониторинга состояния.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для условий эксплуатацииКрепёж разрушается при нагрузке ниже проектной. Соединение разделяется в рабочих условиях в первый год.Проверьте класс крепежа по спецификации. Используйте калиброванный динамометрический ключ с допуском +/-3%. Документируйте все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности не позволяет обеспечить правильную посадку соединения. Коррозия начинается через 6-12 месяцев.Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторная затяжка любого крепежа, момент которого ниже 80% от указанного. Замена крепежа с коррозией, поражающей >5% площади поверхности, или глубиной ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: замена всех критичных крепежных изделий независимо от состояния. Документируйте все результаты в CMMS с датой, идентификатором инспектора и корректирующими действиями. Максимально допустимая потеря натяга: 15%.

Возможности поставщика

Качество, поставка и индивидуальное производство

Контроль качества

  • ✓Сертификаты материалов MTC с каждой партией
  • ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
  • ✓100% контроль или выборочный контроль по AQL перед отгрузкой

Поставка

  • ✓Стандартные изделия под заказ: 7-15 дней
  • ✓Нестандартные изделия: 25-45 дней
  • ✓Поддержка FOB/CIF/DDP

Индивидуальное производство

  • ✓Анализ чертежей и подбор материала
  • ✓Нестандартные размеры, головки и резьба
  • ✓Поддержка мелкосерийного изготовления образцов

Сертификация и документы

  • ✓Сертификаты материалов (MTC)
  • ✓Отчёты спектрального анализа
  • ✓Отчёты испытаний в соляном тумане (по запросу)

Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса

Частые вопросы

Часто задаваемые вопросы

Рекомендуемое чтение

Продолжить чтение и следующий шаг

Похожая тема

Связанная категория 1

Похожая тема

Связанная категория 2

За пределами технических характеристик

Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.

Возможности поставки →
