Какие меры против ослабления применяются для болтов тележки?

Распространенные меры против ослабления включают: 1) Использование стопорных гаек (нейлоновые вставки или пластическая деформация всего металла); 2) Нанесение клея для резьбовых соединений (например, Loctite 243); 3) Установка шплинтов или стопорных шайб; 4) Использование двойных гаек. Для ответственных узлов следует использовать комбинацию двух или более мер против ослабления.

Как выбрать между заклёпочным и болтовым соединением кузова?

Преимущества заклепочного соединения: хорошая усталостная прочность, хорошая герметичность, нет риска ослабления; Недостатки: невозможно разобрать, высокий уровень шума при монтаже. Преимущества болтового соединения: возможность разборки, удобство в обслуживании; Недостатки: требует периодической проверки и подтяжки. Как правило, обшивка кузова выполняется заклёпочным соединением, а установка оборудования — болтовым.

Какой усталостный ресурс имеют зажимы контактного провода?

Зажимы контактного провода, соответствующие стандарту TB/T 2073, должны иметь усталостный ресурс ≥ 2 миллиона циклов при номинальной рабочей нагрузке. Фактический срок службы зависит от коррозии окружающей среды, частоты вибрации, качества монтажа и т.д. Рекомендуется проводить комплексный осмотр каждые 3-5 лет.

Почему болты тормозного диска поезда следует заменять по циклам, а не по времени?

При экстренном торможении температура тормозного диска резко возрастает от комнатной температуры до более чем 400 градусов Цельсия, разница температур составляет 300-400 градусов за несколько секунд. Коэффициенты теплового расширения болта и тормозного диска различаются, что приводит к наложению тепловых напряжений на механические. Усталостная долговечность болтов тормозного диска при высокой температуре составляет лишь 1/10 от таковой при комнатной температуре. Обязательная замена каждые 100,000 циклов торможения или ежегодно, в зависимости от того, что наступит раньше. Материал: 42CrMo закаленный и отпущенный, Класс 10.9. Контроль: Использовать магнитопорошковый контроль (MT) для проверки поверхностных трещин.

Муниципальная инфраструктура/Инженерия железнодорожного транспорта/Крепёжные изделия для подвижного состава железнодорожного транспорта

Разрушение болтов тележки: Выбор крепежа и проектирование на усталость при ударных нагрузках колесо-рельс

Болты тележки метро испытывают удары 5-10G в стыках рельсов. После 10^6 циклов могут возникнуть усталостные трещины. Стандарт EN 13749 требует проверки на усталость при 10^7 циклах нагрузки. Сравните высокопрочные шестигранные болты, стопорные гайки и пружинные шайбы по усталостной прочности и управлению предварительным натягом

Возможности поставки →

Аудит рисков // Инженерная диагностика

Руководство по избежанию ошибок закупки

"На производственной линии это происходит каждый день."

QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS

Риск-01

Усталостное разрушение болтов тележки при ударах колесо-рельс

Рама тележки метро и колесная пара соединены болтами M30 класса 10.9. Когда поезд проходит через стыки рельсов со скоростью 80 км/ч, ударное ускорение может достигать 5-10G. Дополнительный изгибающий момент на болте после 10^6 ударов (примерно 1 год) может легко привести к усталостным трещинам. Стандарт EN 13749 требует проверки прочности на усталость рамы тележки при 10^7 циклах нагрузки. Болты как элементы соединений требуют аналогичной проверки. Трещины болтов являются плановой проверкой при полугодовой магнитной дефектоскопии тележки.

Корректирующие меры

Болты тележки должны проходить магнитную дефектоскопию каждые 6 месяцев. При обнаружении трещин >2 мм немедленно замените их попарно. При установке используйте гидравлический динамометрический ключ для затяжки до рекомендуемого момента (M30: 1500-1800 Н·м). Повторно проверьте момент затяжки через 24 часа после затяжки. Замените все болты тележки во время капремонта каждые 3 года, независимо от состояния.

Риск-02

Риск усталостного разрушения болтов тележки при динамических нагрузках

Болты тележки выдерживают высокочастотные динамические нагрузки во время движения поезда; усталостное разрушение является основным режимом отказа. По статистике, для определенного типа высокоскоростного поезда, уровень усталостного разрушения болтов тележки достигал 0.8% после 1.2 миллиона километров эксплуатации, что приводило к увеличению стоимости незапланированного простоя примерно на 1.5 млн рублей за каждый инцидент.

Корректирующие меры

Использование высокопрочных болтов из легированной стали (например, класса 10.9 или 12.9) и оптимизация радиуса галтели резьбы выше 0.4 мм в сочетании с контролем предварительного натяга (точность ±5%) может увеличить усталостный ресурс до более чем 3 миллионов километров и снизить уровень разрушения ниже 0.1%.

Риск-03

Проблемы ослабления и коррозии заклепок кузова в условиях вибрации

Для заклёпок кузова в условиях длительной вибрации и повышенной влажности степень ослабления достигает 12% после 5 лет эксплуатации, а средняя глубина коррозии составляет 0.3 мм/год, что сокращает цикл обслуживания до 2 лет и увеличивает стоимость обслуживания на поезд приблизительно на 800 000 рублей.

Корректирующие меры

Выбор нержавеющих заклепок (например, A286) и использование установки с натягом (натяг 0.05-0.1 мм) в сочетании с противокоррозионным покрытием (например, цинк-никелевый сплав, толщина 15мкм) может снизить уровень ослабления ниже 2%, скорость коррозии до 0.05 мм/год и продлить интервал обслуживания до 6 лет.

Особенности условий эксплуатации

Профилактика усталостного разрушения: Ключевые точки проверки болтов тележки

Болты тележки, испытывающие удары колесо-рельс, подвержены усталостному разрушению как основному режиму отказа. Стандарт EN 13749 предписывает проверку на усталость при 10^7 циклах нагрузки. В следующей таблице описаны критические проверки для закупки и обслуживания

Что проверить

1Болты M30 класса 10.9: проверка прочности на усталость по EN 13749 при 10^7 циклов; дополнительный изгибающий момент от ускорений 5-10G ускоряет зарождение трещин
2Меры против ослабления: стопорные гайки, клей для резьбовых соединений или шплинты обязательны; пружинные шайбы сами по себе недостаточны для высоковибрационных тележечных применений
3Управление предварительным натягом: повторная затяжка любого крепежа ниже 80% от указанного момента затяжки; максимально допустимая потеря натяжения составляет 15%
4Коррозионный осмотр: замена крепежных элементов с коррозией, поражающей >5% площади поверхности, или глубиной питтинга >0.3 мм; рекомендуется покрытие Dacromet или Geomet для среды C3 по ISO 12944-2

Пункт проверки	Почему это важно	Что указать в запросе/чертеже
Проверка прочности на усталость	Стандарт EN 13749 требует 10^7 циклов нагрузки; усталостные трещины болтов приводят к незапланированному простою и риску безопасности	Запросить отчет об испытании на усталость по EN 13749 для болтов M30 класса 10.9; указать 10^7 циклов с ударной нагрузкой 5-10G
Тип противовибрационного устройства	Вибрация вызывает ослабление болтов; стопорные гайки или шплинты обеспечивают вторичное удержание	Указать стопорную гайку класса 10H с покрытием Dacromet; включить шплинт для ответственных соединений
Предварительный натяг и проверка момента затяжки	Болты с недостаточным моментом затяжки теряют зажимную силу; с избыточным моментом затяжки риск срыва резьбы	Указать значение момента затяжки по ISO 898-1; повторная затяжка при ниже 80% от указанного момента; максимальная потеря натяжения 15%
Коррозионно-защитное покрытие	Коррозия снижает усталостный ресурс; Dacromet обеспечивает стойкость к солевому туману >1000 часов	Указать покрытие Dacromet или Geomet; минимальная толщина покрытия по ISO 1461; осмотр на наличие питтинга >0.3 мм

Данные основаны на содержании страницы; усталостный ресурс и скорости коррозии являются типичными значениями. Фактическая производительность зависит от конкретных условий эксплуатации и практик обслуживания

Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы

Технический справочник отрасли

Три точки крепления в вагонах и на платформах: типоразмер, циклика и линия повторного контроля

Болты тележек отвечают за безопасность хода, но тот же состав и его платформы содержат ряд неприметных интерьерных креплений: малых по размеру, но ежедневно циклируемых и обрабатываемых химией при уборке. Заранее зафиксируйте типоразмер, условия работы и линию повторного контроля для этих трех мест — и согласование запроса и приемки перестанет ходить по кругу.

Узел	Типоразмер и материал	Циклика и факторы среды	Стопорение и линия повторного контроля
Кронштейн поручня в вагоне	Болт M6-M8 с нейлоновой самоконтрящейся гайкой, 304	Разгон и торможение поезда создают знакопеременную растягивающую нагрузку; один цикл дверей на остановку — сотни циклов в день; интерьерные детали — по EN 45545, поэтому нейлоновые самоконтрящиеся гайки должны быть трудногорючими V0	Болт скрыт за декоративной крышкой — контроль момента затяжки со снятием крышки каждые шесть месяцев
Стойки и поручни в вагоне	Болты M8-M10, 304	Длительная знакопеременная растягивающая нагрузка плюс повторяющаяся нагрузка от хвата рукой	Периодическая дотяжка по регламенту обслуживания; при любом ослаблении или шуме — внеплановая проверка
Сиденья на платформе и световые рекламные короба	Анкерные болты M8-M10, 304 (для креплений на уровне земли рекомендуется 316L)	Станции метро ежедневно моют с гипохлоритом натрия или надуксусной кислотой; 304 питтингует при длительном контакте с гипохлоритом	На открытых болтах — антивандальные формы головки (пятилепестковая или torx с центральным штифтом); болты сидений — впотай в крепежном отверстии — не за что зацепиться

«Сотни циклов в день» и «каждые шесть месяцев» — оценки порядка величины — фактические значения определяются регламентами эксплуатации и обслуживания линии. EN 45545 — стандарт пожарной безопасности на железнодорожном транспорте, приводится только номером; данные пунктов не воспроизводятся.

Технический справочник отрасли

Три оси нагружения крепежа рельсового подвижного состава: огонь, усталость и коррозия

Крепеж на одном и том же поезде по месту установки делится на три оси нагружения: интерьер — по пожарной безопасности, ходовая часть — по усталости, точки электроснабжения и прибрежные зоны — по коррозии. Сначала определите ось, затем обсуждайте материал и размер.

Ось огня (интерьеры вагонов): по EN 45545; нейлоновые самоконтрящиеся гайки должны быть трудногорючими V0Ось усталости (ходовая часть и интерьерные крепления): знакопеременное растяжение при каждом разгоне и торможении — кронштейны поручней циклируются один раз на остановку, сотни раз в день; скрытые узлы — повторный контроль момента со снятием крышки каждые шесть месяцевОсь коррозии (точки электроснабжения и прибрежные зоны): ежедневный контакт с гипохлоритом и надуксусной кислотой; 304 питтингует при длительном контакте с гипохлоритом — для креплений на уровне земли начинать с 316L

«Сотни циклов в день» и «каждые шесть месяцев» — оценки порядка величины. EN 45545 приводится номером (пожарная безопасность на железнодорожном транспорте); 316L применяется для креплений на уровне земли.

Технический справочник отрасли

Три стандарта — три задачи: болты подвижного состава, механические свойства, пожарная безопасность интерьера

Приемка болтов тележки — это не только класс прочности: понимание того, какой стандарт регулирует какой раздел спецификации, делает заказы менее неоднозначными.

TB/T 3143 — Болты для локомотивов и подвижного состава: базовый приемочный номер для несущих соединений, таких как тележкаISO 898-1 — Механические свойства и классы прочности болтов: здесь определен класс прочности 10.9EN 45545 — Пожарная безопасность на железнодорожном транспорте: регулирует элементы интерьера вагона (нейлоновые стопорные гайки класса V0)

Порядковые величины не используются. TB/T 3143, ISO 898-1 и EN 45545 — действующие открытые стандарты, приведены только их номера для навигации; данные пунктов не воспроизводятся.

Сравнение решений

Сравнение ключевых параметров трёх решений

Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.

Решение A

Системы тележек метро, легкорельсового транспорта, трамваев

≥30 лет (покрытие Dacromet или Geomet)

Высокий

Решение B

Высокоскоростные поезда, междугородние поезда, конструкции кузовов метро

≥30 лет (Нержавеющая сталь или алюминиевые заклёпки)

Средний

Решение C

Электрифицированные железные дороги, системы электроснабжения метро

≥20 лет (Алюминиевый сплав или нержавеющая сталь)

Экономичный

	A · Вариант A · Болты подвески тележки	B · Вариант B · Заклёпочные и болтовые соединения кузова	C · Вариант C · Фурнитура и зажимы контактной сети
1. ВЫСОКОПРОЧНЫЙ ШЕСТИГРАННЫЙ БОЛТ
Спецификация	M16-M30	M30×120	M30×120
Материал	42CrMo Dacromet	Нержавеющая сталь 304	Нержавеющая сталь 316L
Класс	Класс 10.9	A2-70	A4-80
Покрытие	Горячее цинкование >=55мкм по ISO 1461	Горячее цинкование >=55мкм по ISO 1461	Горячее цинкование >=55мкм по ISO 1461
2. СТОПОРНАЯ ГАЙКА
Спецификация	M16-M30	M30	M30
Материал	35CrMo Dacromet	Нержавеющая сталь 304	Ti6Al4V
Класс	Класс 10H	A2-70	—
Покрытие	Горячее цинкование >=55мкм по ISO 1461	Горячее цинкование >=55мкм по ISO 1461	Горячее цинкование >=55мкм по ISO 1461
3. ПРУЖИННАЯ ШАЙБА
Спецификация	По спецификации болта	NL30	NL30sp
Материал	Пружинная сталь Dacromet	EN 1.7182	316L
Класс	—	Dacromet	—
Покрытие	Горячее цинкование >=55мкм по ISO 1461	Горячее цинкование >=55мкм по ISO 1461	Горячее цинкование >=55мкм по ISO 1461
4. ШПЛИНТ
Спецификация	Φ3-Φ8	M10-M12	M10-M12
Материал	Нержавеющая сталь 304	Нержавеющая сталь 304	Нержавеющая сталь 304
Класс	—	A2	A2
Покрытие	Горячее цинкование >=55мкм по ISO 1461	Пассивированная	Пассивированная
5. ПРОТИВОВИБРАЦИОННАЯ ПРОКЛАДКА
Спецификация	M16-M30 подбор	M10-M12	M10-M12
Материал	Нержавеющая сталь 304	Нержавеющая сталь 304	Нержавеющая сталь 304
Класс	—	A2	A2
Покрытие	Горячее цинкование >=55мкм по ISO 1461	Пассивированная	Пассивированная

1ВЫСОКОПРОЧНЫЙ ШЕСТИГРАННЫЙ БОЛТ

Спецификация

M16-M30

M30×120

Материал

42CrMo Dacromet

Нержавеющая сталь 304

Нержавеющая сталь 316L

Класс

Класс 10.9

A2-70

A4-80

Покрытие

Горячее цинкование >=55мкм по ISO 1461

2СТОПОРНАЯ ГАЙКА

Спецификация

M16-M30

M30

Материал

35CrMo Dacromet

Нержавеющая сталь 304

Ti6Al4V

Класс

Класс 10H

A2-70

—

Покрытие

Горячее цинкование >=55мкм по ISO 1461

3ПРУЖИННАЯ ШАЙБА

Спецификация

По спецификации болта

NL30

NL30sp

Материал

Пружинная сталь Dacromet

EN 1.7182

316L

Класс

—

Dacromet

—

Покрытие

Горячее цинкование >=55мкм по ISO 1461

4ШПЛИНТ

Спецификация

Φ3-Φ8

M10-M12

Материал

Нержавеющая сталь 304

Класс

—

Покрытие

Горячее цинкование >=55мкм по ISO 1461

Пассивированная

5ПРОТИВОВИБРАЦИОННАЯ ПРОКЛАДКА

Спецификация

M16-M30 подбор

M10-M12

Материал

Нержавеющая сталь 304

Класс

—

Покрытие

Горячее цинкование >=55мкм по ISO 1461

Пассивированная

Руководство по выбору

Как выбрать крепёжное решение на основе компонентов подвижного состава?

Условие эксплуатации	Рекомендуемый вариант	Ключевое обоснование
Система тележки (метро/легкорельсовый транспорт/трамвай), выдерживает вибрацию и удары в паре колесо-рельс (M30 класс 10.9, удар 5-10G, 10^7 циклов)	План A · Болты подвески тележки: Высокопрочный шестигранный болт 42CrMo Dacromet класс 10.9 (M16-M30), Стопорная гайка 35CrMo класс 10H, Шплинт 304 Stainless	EN 13749 требует подтверждения усталостной прочности при 10^7 циклах нагружения; защита от отвинчивания за счет стопорной гайки/шплинта; класс коррозионной активности C3 по ISO 12944-2
Конструкция кузова вагона (высокоскоростная железная дорога/междугороднее сообщение/метро), соединение обшивки и каркаса	План B · Заклепки и болты для соединения кузова: Болт тележки 304 Stainless A2-70 (M30x120), Клиновая стопорная шайба Dacromet, Плоская шайба A2	Клепаное соединение обеспечивает более высокую усталостную прочность и герметичность по EN 15085, болтовое соединение — для удобства обслуживания; класс коррозионной активности C4 высокий по ISO 12944-2
Система электроснабжения (электрифицированная железная дорога/метро), крепление контактной подвески и контактного провода	План C · Арматура и зажимы контактной сети: Болт тележки 316L A4-80 (M30x120), Стопорная гайка из титанового сплава Ti6Al4V, Клиновая стопорная шайба 316L	Материал, согласованный с проводником, предотвращает гальваническую коррозию; момент затяжки при монтаже строго контролируется; класс коррозионной активности C5-M экстремальный по ISO 12944-2

Получить рекомендацию по выбору

РешенияВариант A · Болты подвески тележки Вариант B · Заклёпочные и болтовые соединения кузова Вариант C · Фурнитура и зажимы контактной сети

Вариант A · Болты подвески тележки

Стандарт C3 по ISO 12944-2

Высокопрочный шестигранный болт — 42CrMo Dacromet Класс 10.9 — Высокопрочный шестигранный болт
42CrMo Dacromet · Класс 10.9

Стопорная гайка — 35CrMo Dacromet Класс 10H — Стопорная гайка
35CrMo Dacromet · Класс 10H

Пружинная шайба — Пружинная сталь Dacromet — — Пружинная шайба
Пружинная сталь Dacromet · —

Шплинт — Нержавеющая сталь 304 — — Шплинт
Нержавеющая сталь 304 · —

Противовибрационная прокладка — Нержавеющая сталь 304 — — Противовибрационная прокладка
Нержавеющая сталь 304 · —

	Высокопрочный шестигранный болт	Стопорная гайка	Пружинная шайба	Шплинт	Противовибрационная прокладка
Спецификация	M16-M30	M16-M30	По спецификации болта	Φ3-Φ8	M16-M30 подбор
Материал	42CrMo Dacromet	35CrMo Dacromet	Пружинная сталь Dacromet	Нержавеющая сталь 304	Нержавеющая сталь 304
Класс	Класс 10.9	Класс 10H	—	—	—
Покрытие	Горячее цинкование >=55мкм по ISO 1461	Горячее цинкование >=55мкм по ISO 1461	Горячее цинкование >=55мкм по ISO 1461	Горячее цинкование >=55мкм по ISO 1461	Горячее цинкование >=55мкм по ISO 1461
Коррозия	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)
Темп.	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C
Вес	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт
MOQ	100 шт	100 шт	100 шт	100 шт	100 шт
Упаковка	VCI бумага + картонная коробка	VCI бумага + картонная коробка	VCI бумага + картонная коробка	VCI бумага + картонная коробка	VCI бумага + картонная коробка
Стандарт	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1
Применение	Соединение рамы тележки	Против ослабления высокопрочных болтов	Усиление противовибрационного эффекта	Вторичная противовибрационная защита для ответственных узлов	Вторичная противовибрационная защита

Монтаж и обслуживание

Порядок монтажа

Очистите поверхности изопропиловым спиртом (99.9%). Проверьте плоскостность в пределах 0.1 мм на 100 мм.
Нанесите состав для соединения на контактные поверхности. Установите крепёж с пружинной шайбой Бельвиля под головкой и гайкой.
Проверьте соосность в пределах 0.5 мм. Затяните по звёздчатой схеме. Затяните с моментом 42 Н·м +/-2 Н·м с помощью калиброванного ключа. Зафиксируйте в журнале качества.
Осмотрите все крепёжные элементы на правильность установки. Проверьте 5% образцов щупом.
Нанесите метку изолирующей краской. Сфотографируйте готовую сборку с 3 ракурсов для пакета документации по контролю качества.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Использование неправильного класса крепежа для эксплуатационных условий	Крепёж выходит из строя при нагрузке ниже расчётной. Соединение разрушается в рабочих условиях в течение первого года.	Проверьте класс крепежа по спецификации. Используйте калиброванный динамометрический ключ +/-3%. Документируйте все значения.
Пропуск подготовки поверхности перед установкой крепежа	Загрязнение поверхности препятствует правильной установке соединения. Коррозия начинается в течение 6-12 месяцев.	Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Заново затяните любой крепёж ниже 80% от указанного момента затяжки. Замените крепёжные элементы с коррозией, поражающей >5% площади поверхности, или глубиной питтинга >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: замена всех ответственных крепёжных элементов независимо от состояния. Фиксируйте все результаты в CMMS с указанием даты, ID контролера и корректирующих действий. Максимально допустимая потеря натяжения: 15%.

Вариант B · Заклёпочные и болтовые соединения кузова

C4 Агрессивная среда по ISO 12944-2

Болт тележки — Нержавеющая сталь 304 A2-70 — Болт тележки
Нержавеющая сталь 304 · A2-70

Клиновая противовибрационная шайба — EN 1.7182 Dacromet — Клиновая противовибрационная шайба
EN 1.7182 · Dacromet

Плоская шайба — Нержавеющая сталь 304 A2 — Плоская шайба
Нержавеющая сталь 304 · A2

	Болт тележки	Противовибрационная гайка	Клиновая противовибрационная шайба	Плоская шайба	Плоская шайба
Спецификация	M30×120	M30	NL30	M10-M12	M10-M12
Материал	Нержавеющая сталь 304	Нержавеющая сталь 304	EN 1.7182	Нержавеющая сталь 304	Нержавеющая сталь 304
Класс	A2-70	A2-70	Dacromet	A2	A2
Покрытие	Горячее цинкование >=55мкм по ISO 1461	Горячее цинкование >=55мкм по ISO 1461	Горячее цинкование >=55мкм по ISO 1461	Пассивированная	Пассивированная
Коррозия	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)
Темп.	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C
Вес	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.005кг	~0.005кг
MOQ	100 шт	100 шт	100 шт	500 шт	500 шт
Упаковка	VCI бумага + картонная коробка	VCI бумага + картонная коробка	VCI бумага + картонная коробка	Пластиковый пакет	Пластиковый пакет
Стандарт	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 7089	ISO 7089
Применение	Тележки прибрежных линий	Подбор к болтам 304	Противовибрационная защита ответственных болтов	Распределение нагрузки	Распределение нагрузки

Монтаж и обслуживание

Порядок монтажа

Обезжирить поверхности с помощью ацетонового растворителя. Проверить шероховатость поверхности Ra <3.2um.
Нанесите противокоррозионный состав для соединений диапазона -20 до 150C. Используйте шайбы с ПТФЭ-покрытием.
Проверьте соосность по спецификации. Затяните по крестообразной последовательности. Проверьте 10% с помощью контрольного инструмента. Запишите данные с указанием параметров окружающей среды.
Проведите испытание на отрыв 5% случайных образцов до 80% от пробной нагрузки. Замените те, которые не соответствуют пороговому значению.
Нанесите атмосферостойкое защитное покрытие. Установите контрольную пластину для мониторинга коррозии вблизи ответственных соединений.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Использование неправильного класса крепежа для эксплуатационных условий	Крепёж выходит из строя при нагрузке ниже расчётной. Соединение разрушается в рабочих условиях в течение первого года.	Проверьте класс крепежа по спецификации. Используйте калиброванный динамометрический ключ +/-3%. Документируйте все значения.
Пропуск подготовки поверхности перед установкой крепежа	Загрязнение поверхности препятствует правильной установке соединения. Коррозия начинается в течение 6-12 месяцев.	Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой.

Обслуживание

Вариант C · Фурнитура и зажимы контактной сети

C5-M Экстремальная по ISO 12944-2

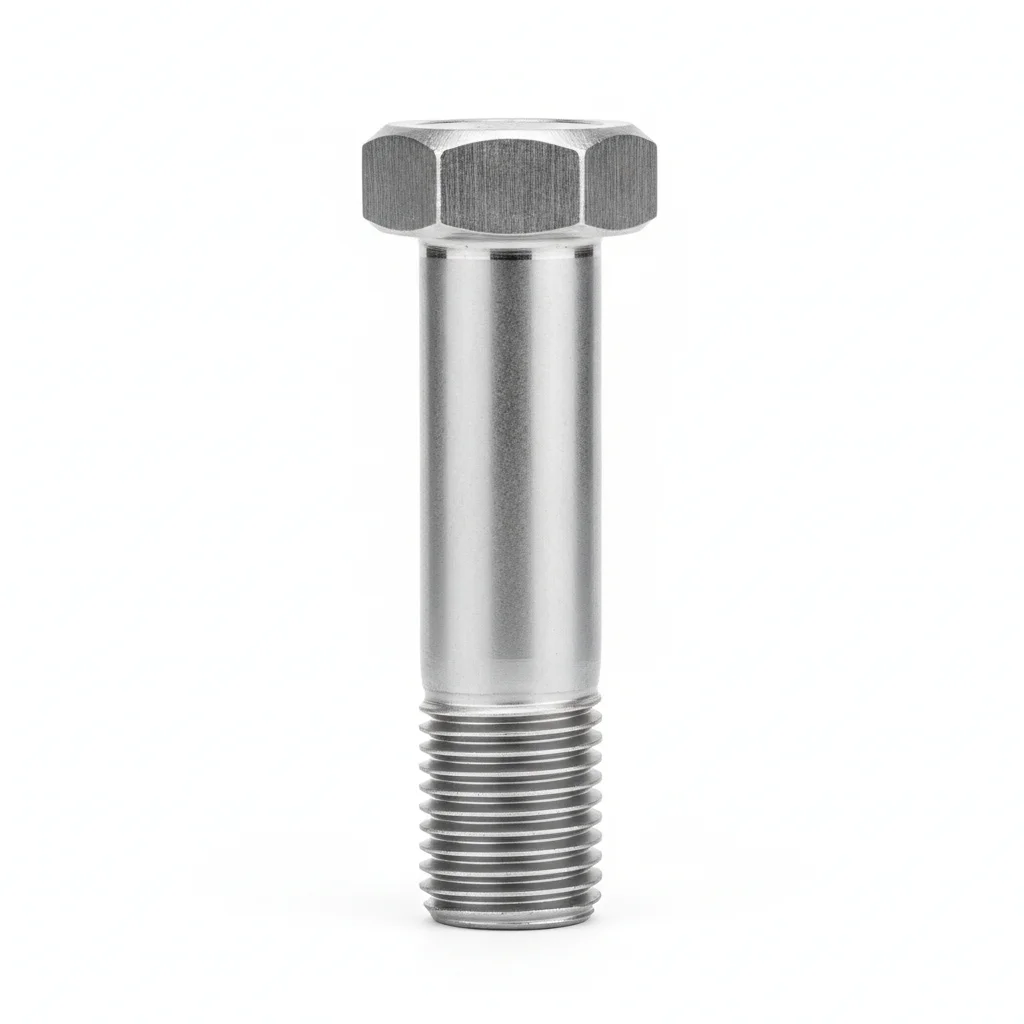

Болт тележки — Нержавеющая сталь 316L A4-80 — Болт тележки
Нержавеющая сталь 316L · A4-80

Клиновая противовибрационная шайба — 316L — — Клиновая противовибрационная шайба
316L · —

	Болт тележки	Титановая сплавная противовибрационная гайка	Клиновая противовибрационная шайба	Плоская шайба	Плоская шайба
Спецификация	M30×120	M30	NL30sp	M10-M12	M10-M12
Материал	Нержавеющая сталь 316L	Ti6Al4V	316L	Нержавеющая сталь 304	Нержавеющая сталь 304
Класс	A4-80	—	—	A2	A2
Покрытие	Горячее цинкование >=55мкм по ISO 1461	Горячее цинкование >=55мкм по ISO 1461	Горячее цинкование >=55мкм по ISO 1461	Пассивированная	Пассивированная
Коррозия	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)
Темп.	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C
Вес	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.005кг	~0.005кг
MOQ	100 шт	100 шт	100 шт	500 шт	500 шт
Упаковка	VCI бумага + картонная коробка	VCI бумага + картонная коробка	VCI бумага + картонная коробка	Пластиковый пакет	Пластиковый пакет
Стандарт	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 7089	ISO 7089
Применение	Морские/высококоррозионные линии	Максимальная коррозионная стойкость + снижение веса	Противовибрационная защита для морских линий	Распределение нагрузки	Распределение нагрузки

Монтаж и обслуживание

Порядок монтажа

Обезжирить с растворителем MEK. Проверить шероховатость поверхности Ra <1.6um.
Нанесите морской противокоррозионный состав диапазона -50 до 200C. Используйте шайбы в ПТФЭ-оболочке.
Проверьте соосность в пределах 0.3 мм. Затяните с помощью гидравлического натяжного устройства. PMI-проверьте 10% образцов. Документируйте для аудита соответствия.
Проведите неразрушающий контроль 10% образцов методом цветной дефектоскопии. Замените те, которые показывают признаки трещин.
Нанесите защитный герметик по спецификации. Установите постоянные приборы для мониторинга состояния.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Использование неправильного класса крепежа для эксплуатационных условий	Крепёж выходит из строя при нагрузке ниже расчётной. Соединение разрушается в рабочих условиях в течение первого года.	Проверьте класс крепежа по спецификации. Используйте калиброванный динамометрический ключ +/-3%. Документируйте все значения.
Пропуск подготовки поверхности перед установкой крепежа	Загрязнение поверхности препятствует правильной установке соединения. Коррозия начинается в течение 6-12 месяцев.	Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой.

Обслуживание

Ссылочные стандарты

Техническая основа и ссылочные стандарты

Сварка металлоконструкций кузовов локомотивов и вагонов

Технические условия огнестойкости металлических материалов для локомотивов и вагонов

Сварка железнодорожных транспортных средств

Применения на железнодорожном транспорте - Сварка конструкций тележек железнодорожных транспортных средств

Болты локомотивов и вагонов

Технические условия для фурнитуры контактной сети электрифицированных железных дорог

Механические свойства углеродистых стальных болтов

Применения на железнодорожном транспорте - Электронное оборудование, используемое на подвижном составе

IEC 62128-1:2020

Применения на железнодорожном транспорте - Стационарные установки - Электробезопасность, заземление и обратный ток

Возможности поставщика

Качество, поставка и индивидуальное производство

Контроль качества

✓Сертификаты материалов MTC с каждой партией
✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
✓100% контроль или выборочный контроль по AQL перед отгрузкой

Поставка

✓Стандартные изделия под заказ: 7-15 дней
✓Нестандартные изделия: 25-45 дней
✓Поддержка FOB/CIF/DDP

Индивидуальное производство

✓Анализ чертежей и подбор материала
✓Нестандартные размеры, головки и резьба
✓Поддержка мелкосерийного изготовления образцов

Сертификация и документы

✓Сертификаты материалов (MTC)
✓Отчёты спектрального анализа
✓Отчёты испытаний в соляном тумане (по запросу)

Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса

Частые вопросы

Часто задаваемые вопросы

Рекомендуемое чтение

Продолжить чтение и следующий шаг

Похожая тема

Центр выбора материалов для железнодорожного транспорта

Похожая тема

Руководство по системе электроснабжения электрифицированных железных дорог

За пределами технических характеристик

Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.

Возможности поставки →
