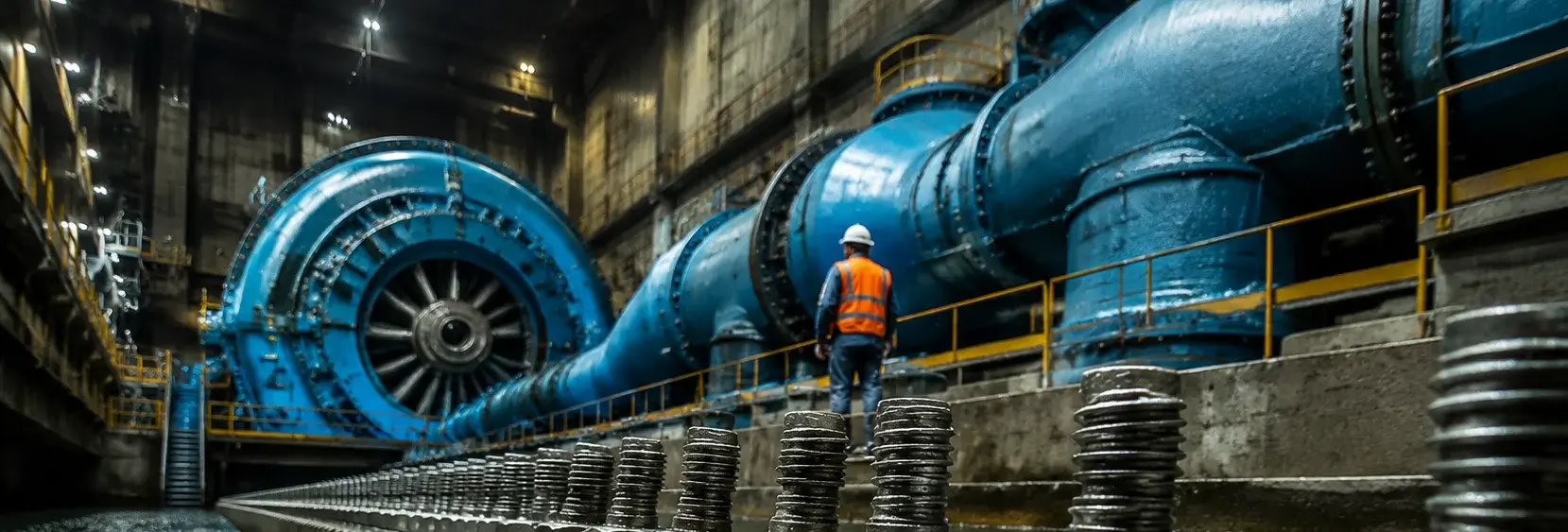

Повреждение болтов мусороприемника: усталость, ослабление и абразия
Болты мусороприемника длительно погружены в воду и подвержены ударам водного потока. Обычные болты ржавеют в течение 3 месяцев, ломаются в течение 1 года → мусороприемник наклоняется → мусор попадает → лопасти турбины повреждаются → дорогостоящий простой. Эта страница объясняет три основных режима поломки и как указать крепеж для их предотвращения
Аудит рисков // Инженерная диагностика
Руководство по подводным камням закупок
"Эти вещи происходят каждый день на производственной линии."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
Риск-01
Усталостное разрушение болтов мусороприемника под ударами воды
Мусороприемники выдерживают удары водного потока со скоростью до 3-8 м/с (в зависимости от конструкции приемника), а также случайные удары от задержанного мусора на прутьях — болты испытывают широкополосные случайные вибрационные силы. Обычные нержавеющие болты страдают от усталостного разрушения от корня резьбы после 10⁷ циклов вибрации.
Корректирующие меры
Болты мусороприемника должны быть из нержавеющей стали 316L (превосходящей 304). При установке нанести подводный противовыпадающий клеевой состав на резьбу (анаэробный клей не подходит для подводного использования — используйте специализированный подводный резьбозащитный состав типа Loctite 277). Проверять нижние болты (наиболее нагруженная позиция) каждые 3 года в сухой сезон — заменять при появлении трещин или уменьшении диаметра более чем на 0.5 мм.
Риск-02
Ослабление скоб решетки мусороприемника от пульсации потока
Решетка мусороприемника не является цельной пластиной, а состоит из множества прутьев, закрепленных на поперечинах с помощью скоб. Пульсация потока (частота срыва вихрей 1-5 Гц) подвергает скобы попеременным сдвиговым силам — сварные скобы образуют усталостные трещины в области сварного шва, болтовые скобы ослабляются из-за потери предварительного натяга.
Корректирующие меры
Рекомендуются скобы: литые цельные из нержавеющей стали 316L (без сварных швов, без концентрации напряжений). Болтовые скобы требуют болтов из 316L + клиновых стопорных шайб + резьбозащитного состава. Выполнять простукивание каждого болта скобы каждые 2 года при инспекции (ослабленные болты издают характерный звук по сравнению с затянутыми).
Риск-03
Абразия осадков вызывает повреждение сечения болтов мусороприемника
В реках с высоким содержанием осадков (гималаийское таяние снега, тропические штормовые стоки) концентрация взвешенных осадков может достигать 10-50 кг/м³. При скорости потока 2-4 м/с скорость износа поверхности болта составляет примерно 0.1-0.3 мм/год. Эффективный диаметр сечения болта M16 составляет 13.5 мм; через 3-5 лет износ профиля резьбы снижает эффективную несущую площадь на 20-30%. Износ неравномерный — сильный на верхнем течении, слабый на нижнем, вызывая эксцентриситетную нагрузку. Износ также разрушает поверхностное антикоррозионное покрытие болта (горячее цинкование/Дакромет), обнажая подложку из углеродистой стали для ускоренной коррозии в воде. Под совместным действием износа и коррозии срок службы болта снижается до 40-60% от расчетного значения.
Корректирующие меры
Для рек с высоким содержанием осадков используйте болты мусороприемника из нержавеющей стали 316L (в 3-5 раз более износостойкие, чем углеродистая сталь) или наносите износостойкое сплавное покрытие на болты из углеродистой стали. Повысьте спецификацию болта на один размер (используйте M20 там, где спроектирован M16) для обеспечения износостойкого запаса. Проверять диаметр болта перед паводком каждый год — измерять наружный диаметр резьбы штангенциркулем; заменять при уменьшении более чем на 1 мм (примерно 7% потери сечения). Установить направляющие лопатки на нижнем течении мусороприемника для уменьшения площади, обращенной к потоку.
Особенности условий эксплуатации
Три режима отказа для проверки при спецификации крепежных изделий для мусорных решеток
Крепеж мусороприемника выходит из строя не только из-за коррозии, но и из-за трех различных механизмов: усталостное разрушение от широкополосных случайных вибраций, ослабление от пульсации потока и сечение от абразии осадков. Каждый требует разных мер по спецификации
Что проверить
- 1Усталостное разрушение: болты испытывают 10⁷ циклов вибрации от ударов воды со скоростью 3-8 м/с; указывать 316L A4-80 и инспектировать корни резьбы на трещины
- 2Ослабление: срыв вихрей на 1-5 Гц вызывает попеременный сдвиг на скобах; использовать клиновые стопорные шайбы или резьбозащитный состав для высоконапорных приложений
- 3Абразия: концентрация осадков 10-50 кг/м³ может снизить эффективный диаметр болта M16 на 20-30% за 3-5 лет
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| Трещина в корне резьбы | Трещина распространяется под вибрацией до внезапного разрушения, вызывая наклон мусороприемника и попадание мусора | Класс A4-80 (316L) с катаной резьбой; NDT-инспекция каждые 6 месяцев |
| Потеря предварительного натяга в скобах | Ослабленные скобы допускают движение прутков, увеличивая износ и риск отрыва прутков | Клиновые стопорные шайбы (NL12-NL36) или резьбозащитный состав (Loctite 277); повторно затянуть, если ниже 80% от указанного момента затяжки |
| Потеря сечения от абразии | Сниженная несущая площадь приводит к перегрузке; неравномерный износ вызывает эксцентриситетную нагрузку | Заменять болты, когда глубина ямок >0 |
Интервалы инспекции: каждые 250 рабочих часов или 6 месяцев. Полная замена каждые 5 лет для критических крепежных элементов
Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы
Технический справочник отрасли
Болты сороудерживающих решеток: размер, материал и цикл замены по состоянию воды
Болты сороудерживающих решеток делятся на три уровня по состоянию воды — материал, допуск на увеличение размера и цикл замены; проверьте каждый пункт перед заказом.
| Состояние воды / расположение | Материал | Размер | Цикл замены |
|---|---|---|---|
| Крепление водозаборной решетки (обычные реки) | 304/316L | M12–M24 | 3–5 лет |
| Реки с высоким содержанием наносов (гималайское снеготаяние / сток тропических ливней) | 316L + допуск на увеличение размера | Увеличенный относительно проекта | 3–5 лет (сокращенный цикл) |
| Кислая вода (тропическая торфяная вода pH 4–6) | 316L или выше | M12–M24 | 3–5 лет |
Технический справочник отрасли
Как наносы постепенно истончают болт сороудерживающей решетки
Пример: ГЭС с высоким содержанием наносов, питаемая гималайским снеготаянием или стоком тропических ливней.
- 1Поток с наносами непрерывно размывает решетку; болты принимают прямые удары абразивных частиц и плавающего мусора
- 2Резьба и стержень изнашиваются год за годом; эффективное сечение постепенно истончается
- 3При уменьшении сечения несущая способность падает, и болт выходит из строя раньше расчетного срока службы
- 4Действуйте заранее: придерживайтесь цикла замены 3–5 лет, не дожидаясь предельного истончения
- 5Меры: допуск на увеличение размера на реках с высоким содержанием наносов, материал 316L, сокращенный цикл 3–5 лет
Технический справочник отрасли
Заказ болтов сороудерживающих решеток для рек с высоким содержанием наносов: что решить в первую очередь
Болты сороудерживающих решеток — расходник для эксплуатации и ТО, на реках с высоким содержанием наносов изнашиваются быстрее — согласуйте материал, увеличение размера и цикл в одном заказе.
- Материал по состоянию воды: 304/316L для обычных рек; указывайте 316L для воды с высоким содержанием наносов или кислой воды (pH 4–6)
- Увеличение размера относительно проекта — никогда не закупайте по теоретическому минимальному размеру для абразивных условий
- Запас под цикл замены 3–5 лет; на удаленных станциях держите комплект запчастей на площадке
- Граница возможностей: болты крепления сороудерживающих решеток (M12–M24, 304/316L) поставляются; крупные корпуса турбин, обечайки напорных трубопроводов и генерирующие установки — нет
Сравнение решений
Сравнение ключевых параметров трёх решений
Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.
Решение A
Средне-низкий напор <50 м
Эконом
Решение B
>50 м высокий напор
Стандарт
Решение C
Морская платформа/Среда C5-M/Наивысшая защита
25+ лет
Премиум
| A · План A · Стандартный крепеж мусороприемника из 316L | B · План B · Усиление для высокого напора/большого приемника | C · План C · Экстремальная среда/Морская конфигурация | |
|---|---|---|---|
| 1. КРЕПЕЖНЫЙ БОЛТ МУСОРОПРИЕМНИКА | |||
| Спецификация | M12-M24 | M24-M36 | M16-M30 |
| Материал | 316L | 316L | 2205 Дуплексная сталь |
| Класс | A4-80 | A4-80 | PREN≥34 |
| Покрытие | Горячее цинкование >=55 мкм согласно ISO 1461 | Горячее цинкование >=55 мкм согласно ISO 1461 | Горячее цинкование >=55 мкм согласно ISO 1461 |
| 2. КРЕПЕЖНАЯ СКОБА РЕШЕТКИ | |||
| Спецификация | Изготовлено по диаметру прутка | NL12-NL36 | Изготовлено по прутку |
| Материал | 316L Литая | 316L | 2205 Литая |
| Класс | / | / | — |
| Покрытие | Горячее цинкование >=55 мкм согласно ISO 1461 | Горячее цинкование >=55 мкм согласно ISO 1461 | Горячее цинкование >=55 мкм согласно ISO 1461 |
| 3. ПОДВОДНЫЙ РЕЗЬБОЗАЩИТНЫЙ СОСТАВ | |||
| Спецификация | Loctite 277/Эквивалент | M10-M12 | M12-M20 |
| Материал | / | 304 Нержавеющая | Ti6Al4V |
| Класс | / | A2 | — |
| Покрытие | Горячее цинкование >=55 мкм согласно ISO 1461 | Пассивированный | Горячее цинкование >=55 мкм согласно ISO 1461 |
| 4. ПЛОСКАЯ ШАЙБА | |||
| Спецификация | M10-M12 | M10-M12 | Loctite 277/Эквивалент |
| Материал | 304 Нержавеющая | 304 Нержавеющая | — |
| Класс | A2 | A2 | — |
| Покрытие | Пассивированный | Пассивированный | Горячее цинкование >=55 мкм согласно ISO 1461 |
| 5. ПЛОСКАЯ ШАЙБА | |||
| Спецификация | M10-M12 | M10-M12 | NL12-NL30 |
| Материал | 304 Нержавеющая | 304 Нержавеющая | 316L |
| Класс | A2 | A2 | — |
| Покрытие | Пассивированный | Пассивированный | Горячее цинкование >=55 мкм согласно ISO 1461 |
1КРЕПЕЖНЫЙ БОЛТ МУСОРОПРИЕМНИКА
Спецификация
A
M12-M24
B
M24-M36
C
M16-M30
Материал
A
316L
B
316L
C
2205 Дуплексная сталь
Класс
A
A4-80
B
A4-80
C
PREN≥34
Покрытие
A
Горячее цинкование >=55 мкм согласно ISO 1461
B
Горячее цинкование >=55 мкм согласно ISO 1461
C
Горячее цинкование >=55 мкм согласно ISO 1461
2КРЕПЕЖНАЯ СКОБА РЕШЕТКИ
Спецификация
A
Изготовлено по диаметру прутка
B
NL12-NL36
C
Изготовлено по прутку
Материал
A
316L Литая
B
316L
C
2205 Литая
Класс
A
/
B
/
C
—
Покрытие
A
Горячее цинкование >=55 мкм согласно ISO 1461
B
Горячее цинкование >=55 мкм согласно ISO 1461
C
Горячее цинкование >=55 мкм согласно ISO 1461
3ПОДВОДНЫЙ РЕЗЬБОЗАЩИТНЫЙ СОСТАВ
Спецификация
A
Loctite 277/Эквивалент
B
M10-M12
C
M12-M20
Материал
A
/
B
304 Нержавеющая
C
Ti6Al4V
Класс
A
/
B
A2
C
—
Покрытие
A
Горячее цинкование >=55 мкм согласно ISO 1461
B
Пассивированный
C
Горячее цинкование >=55 мкм согласно ISO 1461
4ПЛОСКАЯ ШАЙБА
Спецификация
A
M10-M12
B
M10-M12
C
Loctite 277/Эквивалент
Материал
A
304 Нержавеющая
B
304 Нержавеющая
C
—
Класс
A
A2
B
A2
C
—
Покрытие
A
Пассивированный
B
Пассивированный
C
Горячее цинкование >=55 мкм согласно ISO 1461
5ПЛОСКАЯ ШАЙБА
Спецификация
A
M10-M12
B
M10-M12
C
NL12-NL30
Материал
A
304 Нержавеющая
B
304 Нержавеющая
C
316L
Класс
A
A2
B
A2
C
—
Покрытие
A
Пассивированный
B
Пассивированный
C
Горячее цинкование >=55 мкм согласно ISO 1461
Руководство по выбору
Не уверены?
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Условие эксплуатации | Решение | Основание |
| Средне-низкий напор (< 50m) | План A — Стандарт 316L: болты A4-80 (M12-M24) + подводный фиксатор резьбы (Loctite 277) | ISO 3506 |
| Высокий напор (> 50m) | План B — Крупный типоразмер: болты A4-80 (M24-M36) + клиновые стопорные шайбы (NL12-NL36) | ISO 3506, DL/T 5039 |
| Гидравлический удар при 3-8 m/s (риск усталости) | Класс A4-80 (316L) с накатанной резьбой; неразрушающий контроль каждые 6 месяцев | ISO 3506 |
| Пульсация потока / вихреобразование (1-5 Hz) на зажимах решетки | Литые цельные зажимы из 316L или болтовые зажимы с клиновыми стопорными шайбами + фиксатором резьбы | DL/T 5039 |
| Реки с высоким содержанием наносов (10-50 kg/m³) | Применять 316L (в 3-5 раз выше стойкость к абразивному износу) или увеличить размер болта (M20 вместо M16); замена при утонении более 1mm (~7% потери сечения) | Критерии осмотра на месте: замена при утонении более 1mm |
A
План A · Стандартный крепеж мусороприемника из 316L
Стандарт C3 согласно ISO 12944-2
Плоская шайба
304 Нержавеющая · A2
Плоская шайба
304 Нержавеющая · A2
| Крепежный болт мусороприемника | Крепежная скоба решетки | Подводный резьбозащитный состав | Плоская шайба | Плоская шайба | |
|---|---|---|---|---|---|
| Спецификация | M12-M24 | Изготовлено по диаметру прутка | Loctite 277/Эквивалент | M10-M12 | M10-M12 |
| Материал | 316L | 316L Литая | / | 304 Нержавеющая | 304 Нержавеющая |
| Класс | A4-80 | / | / | A2 | A2 |
| Покрытие | Горячее цинкование >=55 мкм согласно ISO 1461 | Горячее цинкование >=55 мкм согласно ISO 1461 | Горячее цинкование >=55 мкм согласно ISO 1461 | Пассивированный | Пассивированный |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C |
| Вес | ~0.5 кг/штука | ~0.5 кг/штука | ~0.5 кг/штука | ~0.005 кг | ~0.005 кг |
| MOQ | 100 шт | 100 шт | 100 шт | 500 шт | 500 шт |
| Упаковка | VCI-бумага + картон | VCI-бумага + картон | VCI-бумага + картон | Пластиковый пакет | Пластиковый пакет |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 |
| Применение | Соединение между мусороприемником и приемной конструкцией | Крепление прутьев к поперечинам | Противовыпадающее средство для болтов | Распределение нагрузки | Распределение нагрузки |
Монтаж и обслуживание
Порядок монтажа
- Очистить поверхности изопропиловым спиртом (99.9%). Проверить плоскость в пределах 0.1 мм на 100 мм.
- Нанести соединительный состав на контактные поверхности. Установить крепеж с шайбой Бельвиля под головкой и гайкой.
- Проверить выравнивание в пределах 0.5 мм. Затянуть звездообразным образом. Затянуть моментом 42 Н·м +/-2 Н·м с использованием калиброванного ключа. Записать в журнал QA.
- Проверить все крепежные элементы на правильную посадку. Измерить 5% образца с помощью щупа.
- Нанести краску для проверки момента затяжки. Сфотографировать собранную конструкцию с 3 ракурсов для документации QA.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепеж выходит из строя ниже расчетной нагрузки. Соединение разделяется в рабочих условиях в течение первого года. | Проверить класс крепежа по спецификации. Использовать калиброванный моментный ключ +/-3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности предотвращает правильную посадку соединения. Коррозия начинается в течение 6-12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Инспекция каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затянуть любой крепеж ниже 80% от указанного момента затяжки. Заменять крепеж, если коррозия затрагивает более 5% площади поверхности или глубина ямок более 0.3 мм. Каждые 3 года: полная разборка и инспекция 20% образца. Каждые 5 лет: заменять все критические крепежные элементы независимо от состояния. Документировать все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяга: 15%.
B
План B · Усиление для высокого напора/большого приемника
C4 Жесткий согласно ISO 12944-2
Клиновая стопорная шайба
316L · /
Плоская шайба
304 Нержавеющая · A2
Плоская шайба
304 Нержавеющая · A2
Плоская шайба
304 Нержавеющая · A2
| Болт большого размера | Клиновая стопорная шайба | Плоская шайба | Плоская шайба | Плоская шайба | |
|---|---|---|---|---|---|
| Спецификация | M24-M36 | NL12-NL36 | M10-M12 | M10-M12 | M10-M12 |
| Материал | 316L | 316L | 304 Нержавеющая | 304 Нержавеющая | 304 Нержавеющая |
| Класс | A4-80 | / | A2 | A2 | A2 |
| Покрытие | Горячее цинкование >=55 мкм согласно ISO 1461 | Горячее цинкование >=55 мкм согласно ISO 1461 | Пассивированный | Пассивированный | Пассивированный |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C |
| Вес | ~0.5 кг/штука | ~0.5 кг/штука | ~0.005 кг | ~0.005 кг | ~0.005 кг |
| MOQ | 100 шт | 100 шт | 500 шт | 500 шт | 500 шт |
| Упаковка | VCI-бумага + картон | VCI-бумага + картон | Пластиковый пакет | Пластиковый пакет | Пластиковый пакет |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 | ISO 7089 |
| Применение | Основной крепежный элемент для высокого напора | Противовыпадающее средство для высоковибрационного водного потока | Распределение нагрузки | Распределение нагрузки | Распределение нагрузки |
Монтаж и обслуживание
Порядок монтажа
- Обезжирить поверхности ацетоновым растворителем. Проверить шероховатость поверхности Ra <3.2 мкм.
- Нанести антикоррозионный соединительный состав для диапазона -20 до 150°C. Использовать шайбы с PTFE-покрытием.
- Проверить выравнивание по спецификации. Затянуть крестообразной последовательностью. Проверить 10% с помощью инструмента контроля. Записать с данными об окружающей среде.
- Провести испытание на выдергивание 5% случайного образца до 80% пробной нагрузки. Заменить любые, не соответствующие порогу приемки.
- Нанести атмосферостойкое защитное покрытие. Установить купон мониторинга коррозии рядом с критическими соединениями.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепеж выходит из строя ниже расчетной нагрузки. Соединение разделяется в рабочих условиях в течение первого года. | Проверить класс крепежа по спецификации. Использовать калиброванный моментный ключ +/-3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности предотвращает правильную посадку соединения. Коррозия начинается в течение 6-12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Инспекция каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затянуть любой крепеж ниже 80% от указанного момента затяжки. Заменять крепеж, если коррозия затрагивает более 5% площади поверхности или глубина ямок более 0.3 мм. Каждые 3 года: полная разборка и инспекция 20% образца. Каждые 5 лет: заменять все критические крепежные элементы независимо от состояния. Документировать все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяга: 15%.
C
План C · Экстремальная среда/Морская конфигурация
C5-M Экстремальный согласно ISO 12944-2
Клиновая стопорная шайба
316L · —
| Болт мусороприемника | Скоба | Болт решетки из титанового сплава | Подводный эпоксидный резьбозащитный состав | Клиновая стопорная шайба | |
|---|---|---|---|---|---|
| Спецификация | M16-M30 | Изготовлено по прутку | M12-M20 | Loctite 277/Эквивалент | NL12-NL30 |
| Материал | 2205 Дуплексная сталь | 2205 Литая | Ti6Al4V | — | 316L |
| Класс | PREN≥34 | — | — | — | — |
| Покрытие | Горячее цинкование >=55 мкм согласно ISO 1461 | Горячее цинкование >=55 мкм согласно ISO 1461 | Горячее цинкование >=55 мкм согласно ISO 1461 | Горячее цинкование >=55 мкм согласно ISO 1461 | Горячее цинкование >=55 мкм согласно ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C |
| Вес | ~0.5 кг/штука | ~0.5 кг/штука | ~0.5 кг/штука | ~0.5 кг/штука | ~0.5 кг/штука |
| MOQ | 100 шт | 100 шт | 100 шт | 100 шт | 100 шт |
| Упаковка | VCI-бумага + картон | VCI-бумага + картон | VCI-бумага + картон | VCI-бумага + картон | VCI-бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Морской мусороприемник | Крепление морской решетки | Наивысшая степень защиты от коррозии | Противовыпадающее средство для морских болтов | Противовыпадающее средство для высоковибрационного водного потока |
Монтаж и обслуживание
Порядок монтажа
- Обезжирить MEK-растворителем. Проверить шероховатость поверхности Ra <1.6 мкм.
- Нанести морской антикоррозионный состав для диапазона -50 до 200°C. Использовать шайбы с PTFE-оболочкой.
- Проверить выравнивание в пределах 0.3 мм. Затянуть с помощью гидравлического натяжителя. PMI-проверка 10% образца. Документировать для аудита соответствия.
- NDT-тест 10% образца с помощью дефектоскопа краской. Заменить любые с обнаруженными трещинами.
- Нанести защитный герметик по спецификации. Установить постоянные инструменты мониторинга состояния.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепеж выходит из строя ниже расчетной нагрузки. Соединение разделяется в рабочих условиях в течение первого года. | Проверить класс крепежа по спецификации. Использовать калиброванный моментный ключ +/-3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности предотвращает правильную посадку соединения. Коррозия начинается в течение 6-12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Инспекция каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затянуть любой крепеж ниже 80% от указанного момента затяжки. Заменять крепеж, если коррозия затрагивает более 5% площади поверхности или глубина ямок более 0.3 мм. Каждые 3 года: полная разборка и инспекция 20% образца. Каждые 5 лет: заменять все критические крепежные элементы независимо от состояния. Документировать все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяга: 15%.
Возможности поставщика
Качество, поставка и индивидуальное производство
Контроль качества
- ✓Сертификаты материалов MTC с каждой партией
- ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
- ✓100% контроль или выборочный контроль по AQL перед отгрузкой
Поставка
- ✓Стандартные изделия под заказ: 7-15 дней
- ✓Нестандартные изделия: 25-45 дней
- ✓Поддержка FOB/CIF/DDP
Индивидуальное производство
- ✓Анализ чертежей и подбор материала
- ✓Нестандартные размеры, головки и резьба
- ✓Поддержка мелкосерийного изготовления образцов
Сертификация и документы
- ✓Сертификаты материалов (MTC)
- ✓Отчёты спектрального анализа
- ✓Отчёты испытаний в соляном тумане (по запросу)
Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
Частые вопросы
Часто задаваемые вопросы
За пределами технических характеристик
Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.
Возможности поставки →
