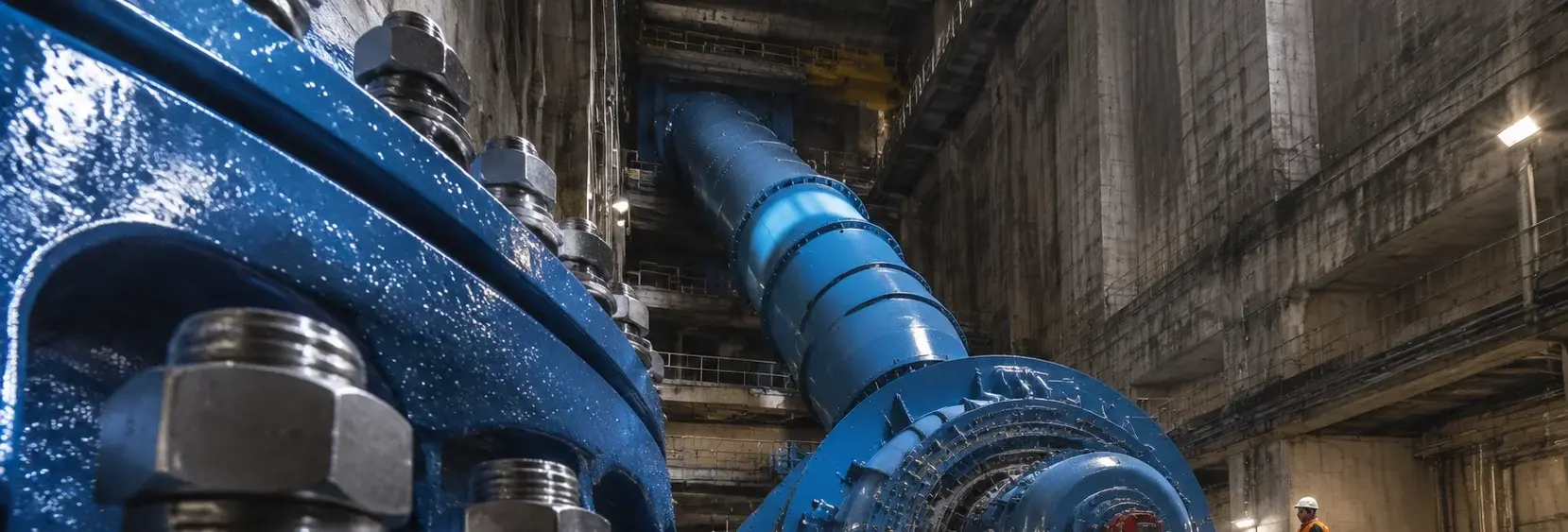

Крепеж для насосов и вспомогательного оборудования ГЭС

Вспомогательная система гидроэлектростанций — технические насосы для подачи/откачки воды, насосы для откачки утечек, пожарные насосы, насосы для охлаждающей воды — является «логистической силой», обеспечивающей безопасную работу гидрогенераторных агрегатов. Анкерные болты насосов, из-за длительного вибрационного усталостного разрушения → смещение корпуса насоса → перекос муфты → выход из строя подшипника → перебой в подаче охлаждающей воды → принудительная остановка агрегата.

Аудит рисков // Инженерная диагностика

Руководство по ошибкам закупки

"Это происходит каждый день на производственной линии."

Риск-01

Отпускание гайки рабочего колеса насоса при обратном гидроударе

Когда насос внезапно теряет энергию и останавливается, обратный поток воды в трубопроводе генерирует обратный гидроудар — пиковое давление гидроудара может достигать 2-3 раз от рабочего давления. Обратный поток воды создает обратный момент на рабочем колесе — если стопорная гайка рабочего колеса не использует противозаклинивающую конструкцию (например, полагается только на трение)гайка откручивается и отпускаетсярабочее колесо смещается осью в корпусе насосаизнашивает корпус и уплотнительные кольцападает КПД + увеличивается вибрация.

Корректирующие меры

Гайка рабочего колеса должна использовать стопорную шайбу + анаэроклей (водостойкий тип) для двойного предотвращения отпускания. Промежуточные болты многоступенчатых насосов должны затягиваться последовательно в соответствии с порядком производителя (симметрично от центра к концам, с увеличением момента затяжки на каждой ступени). При каждые 3 года проводите разборку гайки рабочего колеса и проверку состояния резьбы — усталостные трещины преимущественно возникают в корне, где гайка соприкасается с валом насоса.

Риск-02

Утечка через фитинги трубопровода охлаждающей воды под действием вибрации

Фитинг трубопровода охлаждающей воды гидрогенератора выдерживает вибрацию агрегата (скорость вращения генератора 750-1500 об/мин соответствует вибрации 12.5-25 Гц) — режущая кромка фитинга углубляется в стенку трубы при повторных микродвиженияхстенка трубы истончаетсяутечка. Охлаждающая вода протекает внутрь генераторападает изоляциязамыкание обмотки статора на землюаварийная остановка на месяцы.

Корректирующие меры

Для соединений трубопроводов охлаждающей воды рекомендуются двухколпачковые фитинги из нержавеющей стали 316L (передняя и задняя режущие кромки, избыточность уплотнения). При установке положение предварительной сборки колпачков должно строго соответствовать отметкам производителя (слишком глубокое проникновение пробивает стенку трубы, слишком мелкое не обеспечивает уплотнение). При ежегодном осмотре визуально проверяйте фитинги на наличие «влажных следов» или белых отложений — это ранние признаки микротечи.

Риск-03

Потеря предварительного натяга анкерных болтов основания насоса при гидроударе пуска-остановки

Гидроудар быстрого закрытия клапана давление 3-5 раз от нормального значения, анкерные болты M20-M30 пуска-остановки 200-500 раз в год, >2000 раз за 5 лет потеря предварительного натяга >30%, ненормальная вибрация корпуса насоса ускоряет износ подшипников и уплотнений.

Корректирующие меры

Выберите болт класса 10.9 с тарельчатой пружинной шайбой для поглощения ударов, установите медленно закрывающийся обратный клапан на выпускном отверстии, закрывающийся за 3-5s, для уменьшения гидроудара, проверяйте ежегодно и перетягивайте, если потеря предварительной нагрузки >15%.

Особенности условий эксплуатации

Критические цепочки отказов в крепеже насосов ГЭС

Три различных механизма отказа угрожают надёжности вспомогательной системы насоса: отпускание гаек рабочего колеса от обратного гидроудара, протечка на соединении фитинга под действием вибрации и потеря предварительного натяга анкерных болтов фундамента при пусках и остановках. Каждый из них требует своего подхода к спецификации.

Что проверить

  • 1Стопорная гайка рабочего колеса: Давление обратного гидроудара до 3 раз от рабочего давления создает обратный момент; гайки, полагающиеся только на трение, отказывают → указывать клиновую стопорную шайбу или положительное блокирование (например, шплинт).
  • 2Фитинг: Вибрация 12.5-25 Гц вызывает микродвижения, которые режут стенку трубы → указывать двухколпачковый дизайн из 316L и проверять твердость режущей кромки.
  • 3Анкерный болт: 200-500 циклов пуска-остановки в год приводят к >30% потере предварительного натяга за 5 лет → указывать интервал повторной затяжки через 250 рабочих часов и использовать шайбы с индикацией натяга.
Пункт проверкиПочему это важноЧто указать в запросе/чертеже
Метод блокировки гайки рабочего колесаОбратный гидроудар может отпустить гайки, полагающиеся только на трение, вызывая осевое смещение рабочего колеса и износ корпуса.Клиновая стопорная шайба (NL12-NL24) или устройство положительного блокирования в соответствии с моделью насоса.
Материал и дизайн фитингаВибрация при 12.5-25 Гц заставляет режущую кромку фитинга истончать стенку трубы, приводя к утечке охлаждающей воды и отказу изоляции.Двухколпачковый фитинг, 316L, с твердостью режущей кромки по спецификации производителя.
Сохранение предварительного натяга анкерного болтаЦиклы пуска-остановки >2000 за 5 лет снижают предварительный натяг >30%, вызывая вибрацию насоса и износ подшипников.Повторная затяжка через 250 рабочих часов; использование шайб с индикацией натяга; максимально допустимая потеря натяга 15%.
Коррозионная защита для морского охлажденияМорская вода ускоряет язвенную и щелевую коррозию крепежа, снижая усталостный ресурс.316L или 2205 дуплексная нержавеющая сталь; толщина HDG по ISO 1461 для углеродистой стали.

Все значения момента затяжки и интервалы проверки должны быть проверены по руководству производителя насоса. Данные основаны на типичных условиях ГЭС; рекомендуется проводить специфичный для конкретной площадки анализ вибрации.

Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы

Технический справочник отрасли

Насос и вспомогательные расходники: периодичность замены

Крепеж и уплотнения вспомогательных насосов заменяют преимущественно по регламенту — болты механических уплотнений, болты сальников и вспомогательный крепеж имеют каждый свой цикл; не дожидайтесь отказа, который выведет насос из строя.

ДетальРазмер / материалПериодичность замены
Болты механического уплотнения насоса2–3 года
Болты сальника клапана3–5 лет
Вспомогательный крепеж турбины (насосы охлаждения / смазки)M10–M20, 304Уплотнение: 2–3 года

Периодичность замены и размеры болтов указаны ориентировочно.

Технический справочник отрасли

Как кислая вода вызывает коррозию вспомогательных фланцев

Пример: фланцы насосов технического водоснабжения/водоотведения и насосов охлаждающей воды на тропической станции.

  1. 1Тропическая торфяная вода имеет кислую реакцию (pH 4–6), и фланцы вспомогательных насосов и трубопроводов находятся в ней постоянно
  2. 2В некоторых реках также высокое содержание сульфидов или хлоридов, что дополнительно ускоряет коррозию
  3. 3Первыми корродируют болты фланцев и уплотнительные поверхности, начинается просачивание, и агрегат приходится останавливать
  4. 4Мера: сразу закладывать 316L и выше — отказаться от углеродистой стали

Технический справочник отрасли

Запас болтов насосов на горной станции

На удаленных станциях любая поставка занимает много времени — запасайте расходники по циклам замены, а не организовывайте аварийную доставку после останова.

Формируйте запас по циклам замены: болты механических уплотнений — 2–3 года, болты сальников — 3–5 лет, заказывайте совместно к капитальному ремонту; применяйте увеличенный размер для ответственного крепежа; держите на площадке комплект ЗИП. При плохих горных дорогах и длинной цепочке поставок аварийные доставки редко реалистичны.

Сравнение решений

Сравнение ключевых параметров трёх решений

Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.

Решение A
Эконом
Решение B
Стандарт
Решение C
Морская платформа/C5-M среда/Максимальные требования к защите
25+ лет
Премиум
1БОЛТ КОРПУСА НАСОСА
Спецификация
A
M12-M24
B
M16-M24
C
M16-M24
Материал
A
316L
B
42CrMoA
C
316L
Класс
A
A4-70
B
Grade 10.9 Dacromet
C
A4-80
Покрытие
A
HDG >=55um per ISO 1461
B
HDG >=55um per ISO 1461
C
HDG >=55um per ISO 1461
2СТОПОРНАЯ ГАЙКА РАБОЧЕГО КОЛЕСА
Спецификация
A
По модели насоса
B
NL12-NL24
C
По модели насоса
Материал
A
316L
B
316L
C
2205 дуплексная нержавеющая сталь
Класс
A
A4-70
B
/
C
Покрытие
A
HDG >=55um per ISO 1461
B
HDG >=55um per ISO 1461
C
HDG >=55um per ISO 1461
3ДВУХКОЛПАЧКОВЫЙ ФИТИНГ
Спецификация
A
DN10-DN20
B
M10-M12
C
DN10-DN20
Материал
A
316L
B
304 нержавеющая сталь
C
316L
Класс
A
/
B
A2
C
Покрытие
A
HDG >=55um per ISO 1461
B
Пассивированная
C
HDG >=55um per ISO 1461
4ПЛОСКАЯ ШАЙБА
Спецификация
A
M10-M12
B
M10-M12
C
M16-M24
Материал
A
304 нержавеющая сталь
B
304 нержавеющая сталь
C
Ti6Al4V
Класс
A
A2
B
A2
C
Покрытие
A
Пассивированная
B
Пассивированная
C
HDG >=55um per ISO 1461
5ПЛОСКАЯ ШАЙБА
Спецификация
A
M10-M12
B
M10-M12
C
По модели насоса
Материал
A
304 нержавеющая сталь
B
304 нержавеющая сталь
C
FFKM
Класс
A
A2
B
A2
C
Термостойкость до 300°C
Покрытие
A
Пассивированная
B
Пассивированная
C
HDG >=55um per ISO 1461

Руководство по выбору

Не уверены?

Условие эксплуатацииРекомендуемый вариантКлючевое обоснование
Стандартный вспомогательный насосПлан A · Стандартное крепление для вспомогательного оборудования: 316L (A4-70)ISO 3506, ISO 5199; C3 (ISO 12944-2)
Крупный агрегат / охлаждение морской водойПлан B · Класс прочности 10.9 (42CrMoA Dacromet) + клиновая стопорная шайба 316LC4 Высокая по ISO 12944-2
Экстремальные условия / шельф (C5-M)План C · Полностью 316L или дуплекс 2205 или титановый сплав (Ti6Al4V)C5-M Экстремальная по ISO 12944-2
A

План A · Стандартное вспомогательное крепление

C3 Стандарт по ISO 12944-2

Стопорная гайка рабочего колеса — 316L A4-70
Стопорная гайка рабочего колеса
316L · A4-70
Двухколпачковый фитинг — 316L /
Двухколпачковый фитинг
316L · /
Плоская шайба — 304 нержавеющая сталь A2
Плоская шайба
304 нержавеющая сталь · A2
Плоская шайба — 304 нержавеющая сталь A2
Плоская шайба
304 нержавеющая сталь · A2
Болт корпуса насосаСтопорная гайка рабочего колесаДвухколпачковый фитингПлоская шайбаПлоская шайба
СпецификацияM12-M24По модели насосаDN10-DN20M10-M12M10-M12
Материал316L316L316L304 нержавеющая сталь304 нержавеющая сталь
КлассA4-70A4-70/A2A2
ПокрытиеHDG >=55um per ISO 1461HDG >=55um per ISO 1461HDG >=55um per ISO 1461ПассивированнаяПассивированная
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.-20C to +80C-20C to +80C-20C to +80C-20C to +80C-20C to +80C
Вес~0.5 kg/шт~0.5 kg/шт~0.5 kg/шт~0.005kg~0.005kg
MOQ100 шт100 шт100 шт500 шт500 шт
УпаковкаVCI paper + cartonVCI paper + cartonVCI paper + cartonПолиэтиленовый пакетПолиэтиленовый пакет
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 7089ISO 7089
ПрименениеСоединение корпуса насоса с основаниемФиксация рабочего колеса на валу насосаСоединение трубопровода охлаждающей водыРаспределение нагрузкиРаспределение нагрузки
Монтаж и обслуживание

Порядок монтажа

  1. Очистить поверхности изопропиловым спиртом (99.9%). Проверить плоскостность в пределах 0.1 мм на 100 мм.
  2. Нанести состав для соединения на контактирующие поверхности. Установить крепеж с шайбой Бельвилля под головкой и гайкой.
  3. Проверить соосность в пределах 0.5 мм. Затянуть в последовательности звезды. Затянуть моментом 42 Нм +/-2 Нм с помощью откалиброванного ключа. Задокументировать в журнале контроля качества.
  4. Проверить все крепежные элементы на правильную посадку. Измерить 5% образца с помощью щупа.
  5. Нанести маркировочную краску момента затяжки. Сфотографировать готовую сборку с 3 углов для пакета документации контроля качества.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для условий эксплуатацииКрепеж выходит из строя ниже проектной нагрузки. Соединение разделяется в эксплуатационных условиях в течение первого года.Проверить класс крепежа по спецификации. Использовать откалиброванный моментный ключ +/-3%. Задокументировать все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности не позволяет правильно посадить соединение. Коррозия начинается в течение 6-12 месяцев.Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затянуть любой крепеж ниже 80% от указанного момента затяжки. Заменять крепеж с коррозией, затрагивающей >5% площади поверхности или глубиной питтинга / точечной коррозии >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: замена всех критических крепежных элементов независимо от состояния. Документировать все находки в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяга: 15%.

B

План B · Большой агрегат/Морское охлаждение

C4 Суровый по ISO 12944-2

Болт корпуса подшипника — 42CrMoA Grade 10.9 Dacromet
Болт корпуса подшипника
42CrMoA · Grade 10.9 Dacromet
Плоская шайба — 304 нержавеющая сталь A2
Плоская шайба
304 нержавеющая сталь · A2
Плоская шайба — 304 нержавеющая сталь A2
Плоская шайба
304 нержавеющая сталь · A2
Плоская шайба — 304 нержавеющая сталь A2
Плоская шайба
304 нержавеющая сталь · A2
Болт корпуса подшипникаКлиновая стопорная шайбаПлоская шайбаПлоская шайбаПлоская шайба
СпецификацияM16-M24NL12-NL24M10-M12M10-M12M10-M12
Материал42CrMoA316L304 нержавеющая сталь304 нержавеющая сталь304 нержавеющая сталь
КлассGrade 10.9 Dacromet/A2A2A2
ПокрытиеHDG >=55um per ISO 1461HDG >=55um per ISO 1461ПассивированнаяПассивированнаяПассивированная
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.-20C to +80C-20C to +80C-20C to +80C-20C to +80C-20C to +80C
Вес~0.5 kg/шт~0.5 kg/шт~0.005kg~0.005kg~0.005kg
MOQ100 шт100 шт500 шт500 шт500 шт
УпаковкаVCI paper + cartonVCI paper + cartonПолиэтиленовый пакетПолиэтиленовый пакетПолиэтиленовый пакет
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 7089ISO 7089ISO 7089
ПрименениеКорпус подшипника большого насосаВсе критические болтыРаспределение нагрузкиРаспределение нагрузкиРаспределение нагрузки
Монтаж и обслуживание

Порядок монтажа

  1. Обезжирить поверхности ацетоновым растворителем. Проверить шероховатость поверхности Ra <3.2 мкм.
  2. Нанести антикоррозийный состав для соединения, рассчитанный от -20 до 150°С. Использовать шайбы с покрытием PTFE.
  3. Проверить соосность по спецификации. Затянуть в крестообразной последовательности. Проверить 10% с помощью инструмента проверки. Задокументировать с данными об окружающей среде.
  4. Провести испытание на отрыв 5% случайного образца до 80% от пробной нагрузки. Заменить любые ниже порога приемки.
  5. Нанести атмосферостойкое защитное покрытие. Установить купон мониторинга коррозии рядом с критическими соединениями.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для условий эксплуатацииКрепеж выходит из строя ниже проектной нагрузки. Соединение разделяется в эксплуатационных условиях в течение первого года.Проверить класс крепежа по спецификации. Использовать откалиброванный моментный ключ +/-3%. Задокументировать все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности не позволяет правильно посадить соединение. Коррозия начинается в течение 6-12 месяцев.Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затянуть любой крепеж ниже 80% от указанного момента затяжки. Заменять крепеж с коррозией, затрагивающей >5% площади поверхности или глубиной питтинга / точечной коррозии >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: замена всех критических крепежных элементов независимо от состояния. Документировать все находки в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяга: 15%.

C

План C · Экстремальные условия/Морская конфигурация

C5-M Экстремальный по ISO 12944-2

Фитинг — 316L —
Фитинг
316L · —
Болт корпуса подшипника из титанового сплава — Ti6Al4V —
Болт корпуса подшипника из титанового сплава
Ti6Al4V · —
Уплотнительное кольцо O-Ring — FFKM Термостойкость до 300°C
Уплотнительное кольцо O-Ring
FFKM · Термостойкость до 300°C
Болт корпуса насосаГайка рабочего колесаФитингБолт корпуса подшипника из титанового сплаваУплотнительное кольцо O-Ring
СпецификацияM16-M24По модели насосаDN10-DN20M16-M24По модели насоса
Материал316L2205 дуплексная нержавеющая сталь316LTi6Al4VFFKM
КлассA4-80Термостойкость до 300°C
ПокрытиеHDG >=55um per ISO 1461HDG >=55um per ISO 1461HDG >=55um per ISO 1461HDG >=55um per ISO 1461HDG >=55um per ISO 1461
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.-20C to +80C-20C to +80C-20C to +80C-20C to +80C-20C to +80C
Вес~0.5 kg/шт~0.5 kg/шт~0.5 kg/шт~0.5 kg/шт~0.5 kg/шт
MOQ100 шт100 шт100 шт100 шт100 шт
УпаковкаVCI paper + cartonVCI paper + cartonVCI paper + cartonVCI paper + cartonVCI paper + carton
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеКорпус насоса для морской средыФиксация рабочего колеса насоса для морской водыТрубопровод морского охлажденияДлительное погружение в насос для морской водыУплотнение насоса для морской воды
Монтаж и обслуживание

Порядок монтажа

  1. Обезжирить MEK растворителем. Проверить шероховатость поверхности Ra <1.6 мкм.
  2. Нанести морской антикоррозийный состав, рассчитанный от -50 до 200°С. Использовать шайбы с покрытием PTFE.
  3. Проверить соосность в пределах 0.3 мм. Затянуть с помощью гидравлического натяжителя. PMI проверить 10% образца. Задокументировать для аудита соответствия.
  4. NDT испытание 10% образца с помощью пенетранта. Заменить любые с трещинами.
  5. Нанести защитный герметик по спецификации. Установить постоянную инструментальную систему мониторинга состояния.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для условий эксплуатацииКрепеж выходит из строя ниже проектной нагрузки. Соединение разделяется в эксплуатационных условиях в течение первого года.Проверить класс крепежа по спецификации. Использовать откалиброванный моментный ключ +/-3%. Задокументировать все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности не позволяет правильно посадить соединение. Коррозия начинается в течение 6-12 месяцев.Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затянуть любой крепеж ниже 80% от указанного момента затяжки. Заменять крепеж с коррозией, затрагивающей >5% площади поверхности или глубиной питтинга / точечной коррозии >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: замена всех критических крепежных элементов независимо от состояния. Документировать все находки в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяга: 15%.

Возможности поставщика

Качество, поставка и индивидуальное производство

Контроль качества

  • Сертификаты материалов MTC с каждой партией
  • Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
  • 100% контроль или выборочный контроль по AQL перед отгрузкой

Поставка

  • Стандартные изделия под заказ: 7-15 дней
  • Нестандартные изделия: 25-45 дней
  • Поддержка FOB/CIF/DDP

Индивидуальное производство

  • Анализ чертежей и подбор материала
  • Нестандартные размеры, головки и резьба
  • Поддержка мелкосерийного изготовления образцов

Сертификация и документы

  • Сертификаты материалов (MTC)
  • Отчёты спектрального анализа
  • Отчёты испытаний в соляном тумане (по запросу)

Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса

Частые вопросы

Часто задаваемые вопросы

За пределами технических характеристик

Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.

Возможности поставки →
