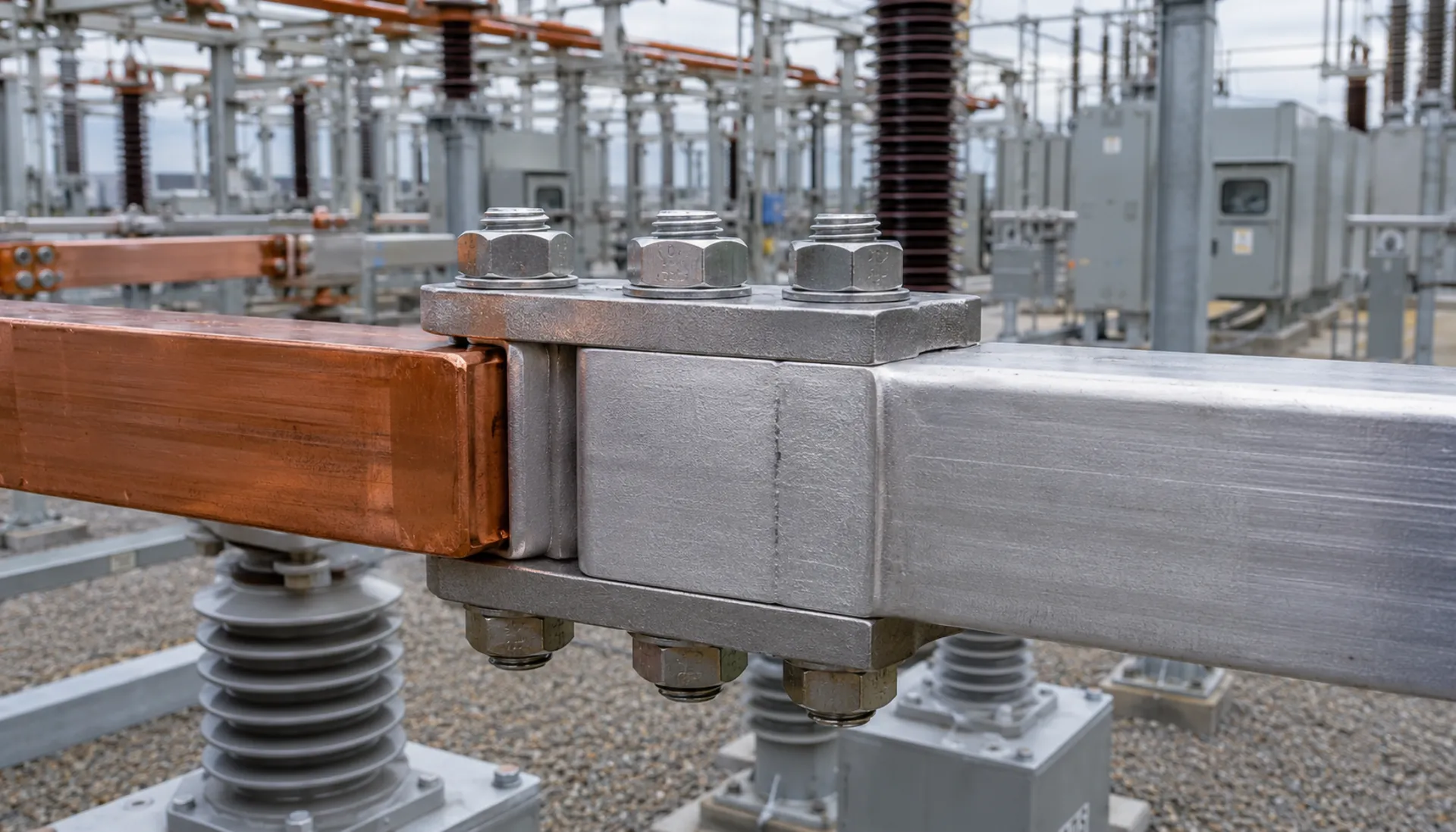

Перегрев соединителей подстанций: предотвращение через выбор фурнитуры
Медно-алюминиевые переходные зажимы на подстанциях выходят из строя, когда рост слоя Al₂O₃ увеличивает контактное сопротивление с <5μΩ до 50-100μΩ, вызывая рост температуры соединения с 50°C до 150°C. Интерфейсы, выполненные сваркой трением (>80MPa), противостоят этой деградации лучше, чем паяные соединения (30-50MPa)
Аудит рисков // Инженерная диагностика
Руководство по избеганию ошибок при закупках
"На производственной линии это происходит каждый день."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
Риск-01
Перегрев из-за окисления контактной поверхности зажима оборудования
Корректирующие меры
Риск-02
Окисление контактной поверхности медно-алюминиевых переходных зажимов при температурных циклированиях
Корректирующие меры
Риск-03
Чрезмерное контактное сопротивление в местах соединения заземляющего контура подстанции и оборудования
Корректирующие меры
Особенности условий эксплуатации
Критические проверки при закупке соединителей подстанций
Наиболее упускаемое из виду инженерное различие в соединителях подстанций – это процесс сварки медно-алюминиевых переходов. Сварка трением обеспечивает прочность интерфейса ≥80 МПа, в то время как пайка дает всего 30-50МПа из-за несовпадения температур плавления. Это напрямую влияет на стабильность контактного сопротивления в долгосрочной перспективе при температурных циклированиях
Что проверить
- 1Требовать медно-алюминиевые переходные зажимы, сваренные трением (прочность интерфейса ≥80 МПа), чтобы избежать деградации паяных соединений (30-50МПа), ускоряющей окисление
- 2Требовать начальное контактное сопротивление <5μΩ на соединение; контролировать ΔT>30°C с помощью инфракрасной термографии в соответствии с Q/GDW 11399 для обесточенного обслуживания
- 3Проверять толщину покрытия на резьбе и контактных поверхностях
- 4Для фурнитуры трубчатых шин обеспечить, чтобы конструкция зажима учитывала несовпадение теплового расширения (Cu 16.5e-6 vs Al 23.6e-6) для предотвращения микро-скольжения и окисления
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| Процесс сварки медно-алюминиевого перехода | Сварка трением (≥80МПа) против пайки (30-50МПа) определяет стабильность контактного сопротивления в долгосрочной перспективе при температурных циклированиях | Требовать интерфейс, выполненный сваркой трением, с минимальной прочностью на растяжение ≥80МПа в соответствии с сертификатом материала |
| Начальное контактное сопротивление | Низкое начальное сопротивление (<5μΩ) обеспечивает минимальный нагрев; рост до >50μΩ указывает на окисление и риск теплового разгона | Указать максимальное контактное сопротивление <5μΩ при установке; требовать испытательный отчет по IEC 61238 |
| Толщина и покрытие покрытия | Тонкое покрытие приводит к ржавчине и увеличению сопротивления | Указать горячее цинкование по ISO 1461 с минимальной толщиной 55мкм на всех поверхностях; проверять с помощью магнитного толщиномера |
| Совместимость теплового расширения | Медь и алюминий расширяются с разной скоростью; зажимы должны допускать движение, чтобы избежать микро-скольжения и окисления | Конструкция зажима с пружинными шайбами или прорезями для компенсации дифференциального расширения; указать моменты затяжки в соответствии с производителем |
Данные основаны на содержании страницы: удельное сопротивление Al₂O₃ >10¹⁴Ом·см, рост контактного сопротивления с <5μΩ до 50-100μΩ, рост температуры с 50°C до 150°C. Проверить все значения расчетами для конкретного проекта
Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы
Технический справочник отрасли
Три процесса соединения: как проверять прочность соединения
Переход Cu-Al, заземление и линейная арматура используют разные процессы, каждый со своей проверкой приемки.
| Процесс | Где применяется | Прочность соединения/опрессовки | Основание приемки |
|---|---|---|---|
| Сварка трением | Зажимы перехода Cu-Al (шина-шина, выводы оборудования) | Прочность соединения ≥90% от основного металла | Требовать сертификат процесса сварки трением; пересчет от предела прочности основного металла при растяжении |
| Экзотермическая сварка | Заземляющие соединения (омедненные стальные стержни, медная оплетка) | Прочность соединения ≥90% | Отбор контрольных сварных образцов на площадке для испытаний |
| Гидравлическая опрессовка | Линейная арматура (натяжные и соединительные зажимы) | Давление насоса ≥80 MPa, удлинение ≥15% (оценка порядка величины) | Заводская приемка по DL/T 768.7 |
≥90% для сварки трением/экзотермической сварки и ≥15% относительного удлинения указаны как порядковые величины (технологический/инженерный здравый смысл); 80 MPa — показатель давления гидронасоса (прослеживаемый).
Технический справочник отрасли
Заземляющие соединения подстанции: три показателя определяют приемку
Принимайте заземляющие соединения по этим трем критериям — пропуск одного ставит под угрозу отвод тока КЗ/молнии.
- Сопротивление заземления подстанции ≤0.5 Ω (GB 50065, системы с эффективно заземленной нейтралью) — дефектное соединение откажет раньше основной сетки
- Омедненным стальным заземлителям нужен слой меди ≥0.25 mm — слишком тонкий слой быстро обнажит сталь в грунте (порядковая величина)
- Прочность экзотермического сварного соединения ≥90% (порядковая величина) — никогда не применяйте болтовые соединения промышленной частоты на главной заземляющей магистрали
- Объем по линейке компетенций: омедненные стальные стержни + формы для экзотермической сварки + медная оплетка
0.25 mm и ≥90% указаны как порядковые величины (технологический/инженерный здравый смысл); ≤0.5 Ω прослеживается по GB 50065.
Технический справочник отрасли
Входной контроль: набор из трех инструментов против контрафакта для шинных соединений
Болты шинных соединений — зона повышенного риска контрафакта — перепроверяйте всё при поставке этими тремя инструментами.
- Требуйте протокол коэффициента закручивания — обязателен для болтов шинных соединений (медь/луженная сталь, M10-M12)
- Проверка материала спектрометром — выдача 304 за 316L, 6063 за 6061 — реальные болевые точки отрасли
- Измеряйте толщину покрытия микрометром — номинал 65 μm против факта 40 μm встречается
- Добавьте выборочную проверку твердости — спектрометр + микрометр + твердость в комплексе
Случаи 65/40 μm номинал-факт и подмены материала — отраслевые факты закупок из БЗ; M10-M12 — типовой диапазон болтов для шин.
Руководство по выбору
Справочник по выбору
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Переход медная шина 50×6 ~ алюминиевая шина 80×8 | Переходный зажим медь-алюминий фрикционной сварки SLG-400 | Прочность границы фрикционного сварного соединения ≥80MPa, проводимость ≥97% IACS, начальное переходное сопротивление <5μΩ |
| Присоединение к выводу оборудования (LGJ-630/800) | Аппаратные зажимы SYG-630 / SYG-800 | Алюминиевый сплав + медно-алюминиевая переходная конструкция |
| Крепление трубчатой шины / гибкой шины | Зажим для трубчатой шины MGH + зажим для гибкой шины | Трубчатая шина Φ100-250mm, номинальный ток 2000-8000A |
| Перегрев из-за окисления контакта | Фрикционная или сварка взрывом (механическая опрессовка запрещена) | Удельное сопротивление Al₂O₃ >10¹⁴Ω·cm, переходное сопротивление <5μΩ→50-100μΩ; ΔT>30°C вывод из работы по Q/GDW 11399 |
| Сопротивление соединений контура заземления | Экзотермическая сварка или медно-алюминиевые переходные соединения | Переходное сопротивление <10mΩ в исходном состоянии, переделка при >50mΩ; вскрытие и выборочный контроль каждые 2 года |
| Микропроскальзывание из-за термоциклирования (Cu 16.5e-6 vs Al 23.6e-6) | Луженая контактная поверхность + токопроводящая смазка + тарельчатые пружинные шайбы | Ежегодный инфракрасный контроль, обработка при ΔT>10K; разборка и повторная шлифовка каждые 5 лет |
① Медно-алюминиевый переходный зажим
Стандарт C3 по ISO 12944-2
| SLG-400 Медно-алюминиевый переход | SYG-630 Зажим для оборудования | SYG-800 Зажим для оборудования | |
|---|---|---|---|
| Спецификация | Применимо: Медная шина 50×6~Алюминиевая шина 80×8 | Применимый проводник LGJ-630 | Применимый проводник LGJ-800 |
| Материал | Медь Т2 + Алюминий 1060, сварка трением | Алюминиевый сплав + медно-алюминиевый переход | Алюминиевый сплав + медно-алюминиевый переход |
| Класс | — | — | — |
| Покрытие | Горячее цинкование >=55мкм по ISO 1461 | Горячее цинкование >=55мкм по ISO 1461 | Горячее цинкование >=55мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20C до +80C | -20C до +80C | -20C до +80C |
| Вес | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт |
| MOQ | 100 шт | 100 шт | 100 шт |
| Упаковка | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Переходное соединение медной и алюминиевой шины | Соединение выводов оборудования | Соединение оборудования с большим сечением |
Порядок монтажа
- Очистить поверхности изопропиловым спиртом (99.9%). Проверить плоскостность в пределах 0.1мм на 100мм.
- Нанести контактную пасту на контактные поверхности. Установить крепёж с шайбой Бельвили под головкой и гайкой.
- Проверить соосность в пределах 0.5мм. Затянуть по схеме «звезда». Момент затяжки 42 Нм +/-2 Нм с помощью откалиброванного ключа. Записать в журнал качества.
- Проверить все крепёжные элементы на правильную посадку. Измерить 5% выборки с помощью щупа.
- Нанести метку краской-герметиком. Сфотографировать сборку с 3 ракурсов для пакета документации по контролю качества.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса прочности крепежа для условий эксплуатации | Крепеж выходит из строя при нагрузке ниже проектной. Соединение разъединяется в рабочих условиях в течение первого года. | Проверить класс прочности крепежа по спецификации. Использовать откалиброванный динамометрический ключ +/-3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности не позволяет правильно установить соединение. Коррозия начинается в течение 6-12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторная затяжка любого крепежа, у которого момент ниже 80% от указанного. Замена крепежа с коррозией, поражающей >5% площади поверхности или глубиной ямок >0.3мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всего критического крепежа независимо от состояния. Документировать все находки в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.
② Фурнитура для трубчатых шин
C4 Жесткие по ISO 12944-2
| MGH Зажим для крепления трубчатой шины | Зажим для крепления гибкой шины | |
|---|---|---|
| Спецификация | Для трубчатых шин Φ100-250мм | Для приложений 2000-8000А |
| Материал | Алюминиевый сплав | Алюминиевый сплав |
| Класс | — | — |
| Применение | Неподвижная опора трубчатой шины | Крепление и соединение гибких шин |
Порядок монтажа
- Обезжирить поверхности растворителем ацетона. Проверить шероховатость поверхности Ra <3.2мкм.
- Нанести антикоррозионную контактную пасту с рабочим диапазоном -20 до 150C. Использовать шайбы с покрытием PTFE.
- Проверить соосность по спецификации. Затянуть по перекрестной последовательности. Проверить 10% с помощью контрольного инструмента. Записать с учетом данных окружающей среды.
- Провести испытание на вырыв 5% случайной выборки до 80% пробной нагрузки. Заменить любые образцы ниже порога приемки.
- Нанести атмосферостойкое защитное покрытие. Установить образец-свидетель коррозии рядом с критическими соединениями.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса прочности крепежа для условий эксплуатации | Крепеж выходит из строя при нагрузке ниже проектной. Соединение разъединяется в рабочих условиях в течение первого года. | Проверить класс прочности крепежа по спецификации. Использовать откалиброванный динамометрический ключ +/-3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности не позволяет правильно установить соединение. Коррозия начинается в течение 6-12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторная затяжка любого крепежа, у которого момент ниже 80% от указанного. Замена крепежа с коррозией, поражающей >5% площади поверхности или глубиной ямок >0.3мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всего критического крепежа независимо от состояния. Документировать все находки в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.
Ссылочные стандарты
Техническая основа и ссылочные стандарты
Переходные медно-алюминиевые соединители для силовых кабелей
Арматура для линий электропередачиОбщие технические условия на арматуру для энергосистем
Стандарт на соединители заземления подстанцийТехнические условия на соединители заземления подстанцийВозможности поставщика
Качество, поставка и индивидуальное производство
Контроль качества
- ✓Сертификаты материалов MTC с каждой партией
- ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
- ✓100% контроль или выборочный контроль по AQL перед отгрузкой
Поставка
- ✓Стандартные изделия под заказ: 7-15 дней
- ✓Нестандартные изделия: 25-45 дней
- ✓Поддержка FOB/CIF/DDP
Индивидуальное производство
- ✓Анализ чертежей и подбор материала
- ✓Нестандартные размеры, головки и резьба
- ✓Поддержка мелкосерийного изготовления образцов
Сертификация и документы
- ✓Сертификаты материалов (MTC)
- ✓Отчёты спектрального анализа
- ✓Отчёты испытаний в соляном тумане (по запросу)
Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
