مقارنة مواد تغليف البكرات لمعدات سيور التعدين
اختر مادة التغليف المناسبة - مطاط طبيعي أو بولي يوريثان أو مركب سيراميك - بناءً على الحمل والرطوبة ودرجة الحرارة. لكل خيار مقاومة تآكل ومعامل احتكاك ومتطلبات ربط مميزة تؤثر على عمر السير ووقت توقف الصيانة
تدقيق المخاطر // التشخيص الهندسي
دليل تجنب أخطاء الشراء
"على خط الإنتاج الأمامي، تحدث هذه الأمور كل يوم."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
انفصال تغليف البكرة يسبب انزلاق السير وتآكله
إجراءات التصحيح
الخطر-02
تآكل غير طبيعي بسبب اختيار مادة تغليف غير مناسبة
إجراءات التصحيح
الخطر-03
عطل مفاجئ بسبب نقص مراقبة التآكل
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
اختيار مادة التبطين المتأخرة: الفروق الرئيسية في التآكل والاحتكاك والترابط
تمنع تبطينة البكرة انزلاق السير وتحمي السير من التآكل. تختلف المواد الثلاث الشائعة—المطاط الطبيعي (NR)، والبولي يوريثان (PU)، والمركب السيراميكي—في الصلابة ومعامل الاحتكاك ومقاومة الحرارة وطريقة الترابط. قد يؤدي اختيار المادة الخاطئة إلى تآكل مبكر أو انفصال أو تلف السير
ما يجب التحقق منه
- 1نمط الماس NR 60A: معامل احتكاك >0.4، مناسب للظروف الجافة وخفيفة الحمل؛ العمر 5000-8000 ساعة؛ لاصق ترابط بارد بقوة التصاق أولية ≥2 نيوتن/مم
- 2أخدود متعرج PU 80A: مقاومة تآكل محسنة مقارنة بـ NR، معامل احتكاك >0.5، العمر 12000-18000 ساعة؛ يتطلب لاصقًا خاصًا بالبولي يوريثان بقوة قص ≥8 ميجا باسكال
- 3مركب سيراميكي (بلاطات Al2O3 في مصفوفة PU): معامل احتكاك >0.6، مقاومة حرارة حتى 200 درجة مئوية، العمر 25000-35000 ساعة؛ يستخدم براغي سبائك خاصة (Inconel 625) وقاعدة تركيب معيارية
- 4خطر انفصال التبطين: عندما يقل السمك المتبقي عن 3 مم، تنكشف البراغي الغاطسة → خدوش في ظهر السير → تنخفض القوة من 100% إلى 60%. استبدل فورًا عند أقل من 3 مم، وليس عند انكشاف البراغي
- 5للمواد الرطبة/اللزجة ذات الرطوبة >10%، يُنصح باستخدام PU أو السيراميك؛ قد يسبب NR انزلاقًا وتآكلًا متسارعًا
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| صلابة المادة (Shore A) | تؤثر الصلابة على معدل التآكل والاحتكاك؛ اللينة جدًا تتآكل بسرعة، والصلبة جدًا قد تتلف السير | حدد مقياس Shore A وفقًا لـ ASTM D2240؛ مثلًا، NR 60A، PU 80A |
| معامل الاحتكاك (جاف/رطب) | يحدد قوة جر السير؛ الاحتكاك غير الكافي يسبب انزلاقًا وتآكلًا للسير | اطلب بيانات اختبار الشركة المصنعة لمعامل الاحتكاك تحت الظروف المتوقعة؛ الحد الأدنى >0.4 جاف |
| طريقة الترابط وقوة الالتصاق | الترابط الضعيف يؤدي إلى انفصال التبطين، وانكشاف البراغي وتلف السير | لـ NR: لاصق ترابط بارد بقوة التصاق أولية ≥2 نيوتن/مم. لـ PU: لاصق خاص بالبولي يوريثان بقوة قص ≥8 ميجا باسكال |
| عمر التآكل تحت الحمل الفعلي | التقليل من التآكل يؤدي إلى توقف غير مخطط له؛ والمبالغة تزيد التكلفة | اطلب العمر المتوقع بالساعات لمادتك المحددة (مثلًا، خام الحديد، الفحم). استخدم مقياس سمك عبر الإنترنت للمراقبة |
جميع تقديرات العمر مبنية على ظروف تعدين نموذجية. يعتمد العمر الفعلي على كشط المادة، وشد السير، وتكرار الصيانة. تحقق دائمًا من اختبارات المورد
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
أجزاء تثبيت تبطين البكرات: شرائط القفل السكّي وصواميل القفل
لأدوات التثبيت الخاصة بتبطين بكرة القيادة وبكرة الانحراف. حدّد طريقة التثبيت وأجزاء القفل أولاً، ثم مادة التبطين — فقائمة التثبيت هي ما تغفله طلبات عروض الأسعار عادةً.
| الجزء | المواصفة الأساسية / المادة | الخدمة | الصيانة |
|---|---|---|---|
| تثبيت تبطين ملتف بنظام القفل السكّي (نوع Slide-Lag) | مطاط مدعّم بظهر فولاذي مثبت بشرائط قفل سكّي (بديل قابل للحام)؛ استبدال ميداني دون فلكنة ساخنة؛ مطاط طبيعي أو مقاوم للهب حسب الخدمة | تبطين بكرة القيادة وبكرة الانحراف | استبدال التبطين عند تآكله حتى الحد المسموح |
| صامولة قفل معدنية بالكامل | حلقات الزنبرك (Spring washers) قفلها ضعيف تحت الاهتزاز عالي التردد (على أساس Junker)، لذا تُستبعد في النقاط الحرجة | المنطقة الساخنة قرب بكرة القيادة | إعادة شد ربع سنوية لنقاط القيادة والشد والتفريغ |
| صامولة قفل بحشوة نايلون | السقف الحراري أقل من 80°C | المقاطع دون 80°C | مشمولة بالفحص الروتيني |
| مسمار تثبيت غاطس الرأس | مقاومة شد ≥800 MPa (فئة 8.8 فما فوق)؛ يجب ألا يبرز الرأس عن سطح العمل | حيث يجب أن يكون الرأس متساطحاً مع السطح | يُستبدل مع دورة مراقبة تآكل التبطين |
تثبيت التبطين بنظام القفل السكّي (نوع Slide-Lag)، والمطاط الطبيعي/المقاوم للهب حسب الخدمة، والاستبدال الميداني دون الفلكنة الساخنة تتبع كتيب Holz Rubber Slide-Lag (KB §5 L109)؛ وتتبع فئات أجزاء القفل وإعادة الشد الربع سنوية معيار Yaxiio CMS 155 (en, 2026-08, خط أساس داخلي، ليس مصدراً خارجياً).
المرجع الفني للقطاع
كيف يؤدي ارتخاء تثبيت التبطين إلى تمزق السير خطوة بخطوة
خذ تبطين بكرة القيادة مثالاً: شد السير، والاهتزازات الدقيقة للأسطوانات الحاملة، وحمل الصدم كلها تقع على تلك البكرة. التمزق لا يحدث فجأة أبداً — تتبّع السلسلة لتجد نقطة الاعتراض.
- 1كل الأحمال تقع على تلك البكرة وحدها: شد السير، واهتزاز الأسطوانات الحاملة عالي التردد، والصدم عند نقاط التحويل (الخطوط الثقيلة تشغّل سيوراً بعرض حتى 3 m بسرعة 10 m/s)
- 2يضمحل الشد المسبق: تحت الاهتزاز عالي التردد يكون قفل حلقة الزنبرك ضعيفاً (على أساس Junker)، لذا يستمر الشد المسبق في الانخفاض
- 3ينزاح التبطين بالنسبة لغلاف البكرة وينخلع عند الحافة؛ وتبدأ رؤوس مسامير التثبيت الغاطسة بالبروز عن سطح العمل
- 4الرأس البارز يكشط ظهر السير وتتحول علامات الخدش إلى روافع إجهاد ← تمزق طولي — ويضخّمه انسكاب جهة الرجوع (يُعزى حوالي 30% من استبدالات الأسطوانات الحاملة الراجعة إلى تآكل الانسكاب)
- 5السير الممزق يوقف سلسلة تداول المواد بالكامل: إدارة المشتريات تسعّر التوقف، ومتوسط التوقف غير المخطط له على مستوى الصناعة يبلغ حوالي $125,000 لكل ساعة
رقم التوقف عن العمل مأخوذ من مسح ABB الصناعي الشامل لعام 2023 (3,215 من صانعي قرار الصيانة)؛ ولم تُحدد قيمة $/h خاصة بالناقلات (الفجوة موثقة في KB §4 L94). وتُعزى نسبة 30% من استبدالات الأسطوانات الحاملة الراجعة إلى تآكل الانسكاب وفق Martin Engineering Foundations (KB §2 FM-2 L48)؛ وعبارة "يجب ألا تبرز الرؤوس" هي خط الأساس للقبول الوارد في CMS 155 (KB §4 L95).
المرجع الفني للقطاع
معدات تثبيت التبطين: فحوصات القبول والتفتيش
لفحوصات القبول الواردة وفحوصات تثبيتات التبطين أثناء الخدمة. معدات التبطين تعمل على أساس الفحص — قم ببناء قائمة التحقق على هذا الأساس.
- القبول الوارد: قوة شد التثبيت ≥800 MPa (الفئة 8.8 وما فوق)؛ يجب ألا تبرز تثبيتات الرأس الغاطس / الرأس المسطح عن سطح العمل
- اطلب قطع القفل حسب نطاق درجة الحرارة: صواميل قفل معدنية بالكامل في المنطقة الساخنة بالقرب من بكرة القيادة، وصواميل قفل بحشوة نايلون أقل من 80°C — تبقى حلقات الزنبرك خارج قائمة النقاط الحرجة
- وتيرة الفحص: إعادة الربط بعزم الدوران ربع السنوية لنقاط القيادة والشد والتفريغ الحرجة؛ إعادة الشد الدورية عند نقاط الصدم (لا يوجد مضاعف موثوق للفاصل الزمني — حدده من منحنى التآكل المقاس)
- قطع الغيار: خزّن التثبيتات لما يكفي ≥3 أشهر من الاستهلاك بالإضافة إلى القبول الوارد — لا تبحث عن القطع بشكل عشوائي بعد التوقف
- منطق الاستبدال: استبدل التبطين عند تآكله إلى الحد الأقصى وغيّر التثبيتات معه؛ اختر مادة مسمار التثبيت حسب الهيمنة — فولاذ كربوني عالي القوة مع معالجة سطحية حيث يهيمن تآكل التدفق، وفولاذ مقاوم للصدأ حيث يهيمن التآكل الرطب
أرقام القبول (≥800 MPa / الفئة 8.8، الرؤوس المتساطحة، قطع الغيار لـ ≥3 أشهر)، ودرجات حرارة قطع القفل، وإعادة الربط بعزم الدوران ربع السنوية تتبع جميعها خط الأساس الداخلي CMS 155 (KB §4 L95، §5 L108)؛ الفاصل الزمني لإعادة الشد عند نقاط الصدم ليس له مضاعف موثوق (الفجوة موثقة في KB §2 FM-4 L62)، لذا حدده بناءً على القياسات؛ موقف هيمنة المادة هو FM-6 (KB §2 L73-74).
المرجع الفني للقطاع
معايير السيور الناقلة والسلامة تحت الأرض في لمحة
تحقق من طلب عرض السعر والقبول مقابل هذه الأرقام — آلات السيور الناقلة، والسلامة تحت الأرض، ومقاومة اللهب كل منها يخضع لمرجع مختلف.
أرقام المعايير وحالتها الراهنة مصدرها KB §3 L80-L88 (متجر CEMA، وبوابة النص الكامل للمعايير الوطنية، والمنصة الوطنية للمعايير)؛ بند فقدان الشد في MT 820 هو مقتطف من المكتبة (ثقة متوسطة)؛ تم دحض التسمية الخاطئة JB/T 9015-2011 (KB §3 L90). للتنقل فقط — لم يتم استنساخ أي بنود للمعايير.
المرجع الفني للقطاع
أين ينتهي نطاق توريد تبطين البكرات
حدّد الحدود قبل الطلب: مثبتات التبطين هي أدوات تثبيت؛ أما هيكل البكرة وصفيحة التبطين فليست كذلك.
ضمن النطاق: مثبتات تبطين البكرات — مسامير تثبيت السكة وشرائح تثبيت السكة (مثبتات عالية المتانة من جميع الفئات) — بالإضافة إلى مسامير هيكل الحامل الدوار على نفس الخط، ومسامير سرير الصدمات، ومسامير مكاشط المنظفات، ومسامير تثبيت ألواح التنورة، ومسامير وصلات السير. خارج النطاق: السير الناقل نفسه، وهياكل الحوامل الدوارة، وهياكل البكرات، وأجهزة التنظيف الكاملة، ومجموعات الناقل الكاملة. اذكر "مثبتات التبطين" و "مجموعات البكرة / صفائح التبطين" كبندين منفصلين في طلب عرض السعر — يمكن تحديد مادة التبطين بما يلائم ظروف التشغيل، لكن البكرات والسير خارج نطاق توريد المثبتات.
تتبع حدود الداخل/الخارج قاعدة المعرفة §5 L112 (مسامير تثبيت سكة التبطين ضمن النطاق؛ البكرات وسيور النقل وهياكل الحوامل الدوارة خارج النطاق).
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · الخطة أ · تغليف قياسي بالمطاط الطبيعي | B · الخطة ب · تغليف البولي يوريثان للخدمة الشاقة | C · الخطة ج · تغليف السيراميك المركب الفائق | |
|---|---|---|---|

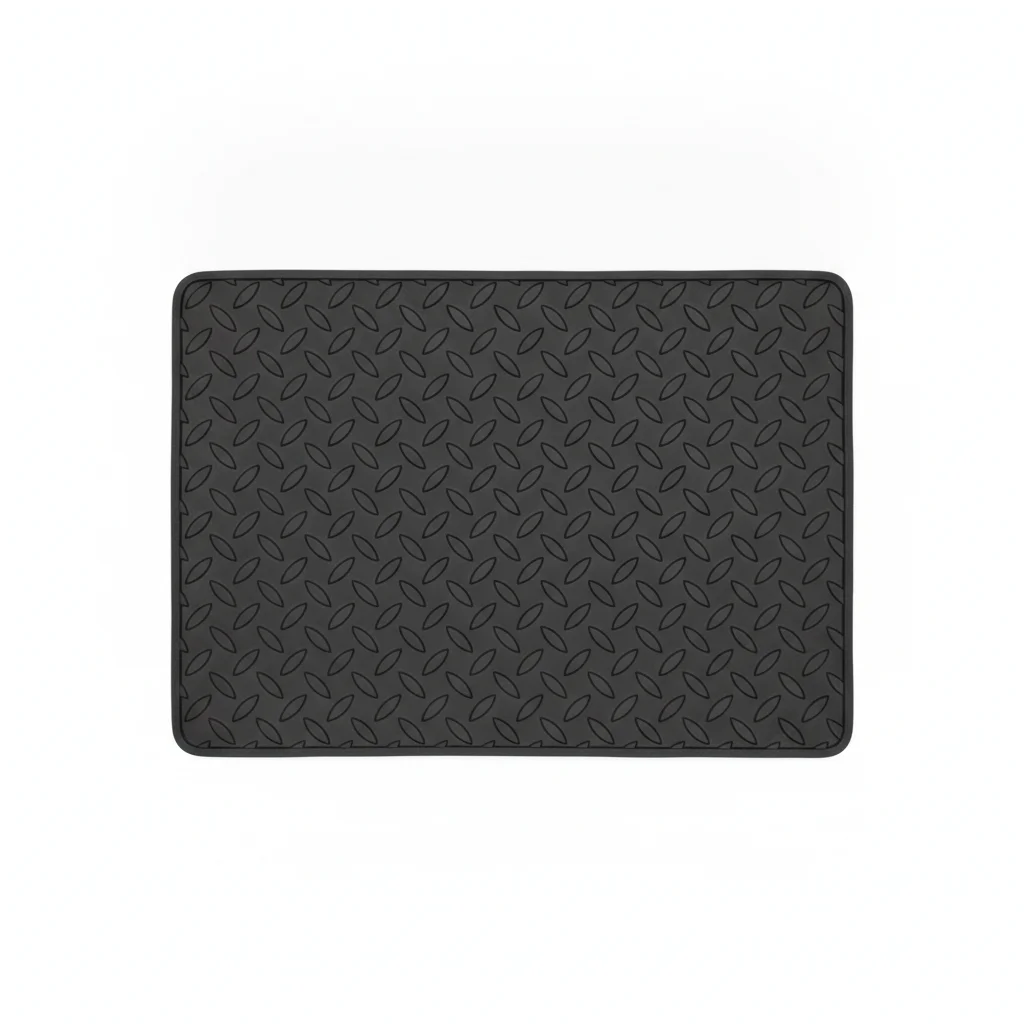

| 1. لوح مطاطي ماسي | |||
| المواصفة | سمك 10-15 مم، NR 60A نمط ماسي | سمك 15-20 مم، PU 80A أخدود متعرج | سمك 20-25 مم، بلاط سيراميك Al2O3 + PU مقاوم للحرارة |
| المادة | NR | PU | PU |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
| 2. لاصق ربط بارد | |||
| المواصفة | نيوبرين ثنائي المكون، التصاق أولي ≥2 نيوتن/مم | مادة لاصقة مخصصة للبولي يوريثان، قوة قص ≥8MPa | M16×60، سبيكة Inconel 625 مقاومة للتآكل ودرجات الحرارة العالية |
| المادة | — | بولي يوريثان | — |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
| 3. عامل معالجة السطح | |||
| المواصفة | برايمر معدني + طبقة مطاطية علوية، يعزز الالتصاق | بلاطات سيراميك Al2O3 مدمجة في مصفوفة PU، تعزيز موضعي لمقاومة التآكل | إطار فولاذي مقاوم للتآكل NM400، مقسم لسهولة الاستبدال الجزئي |
| المادة | — | PU | — |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |

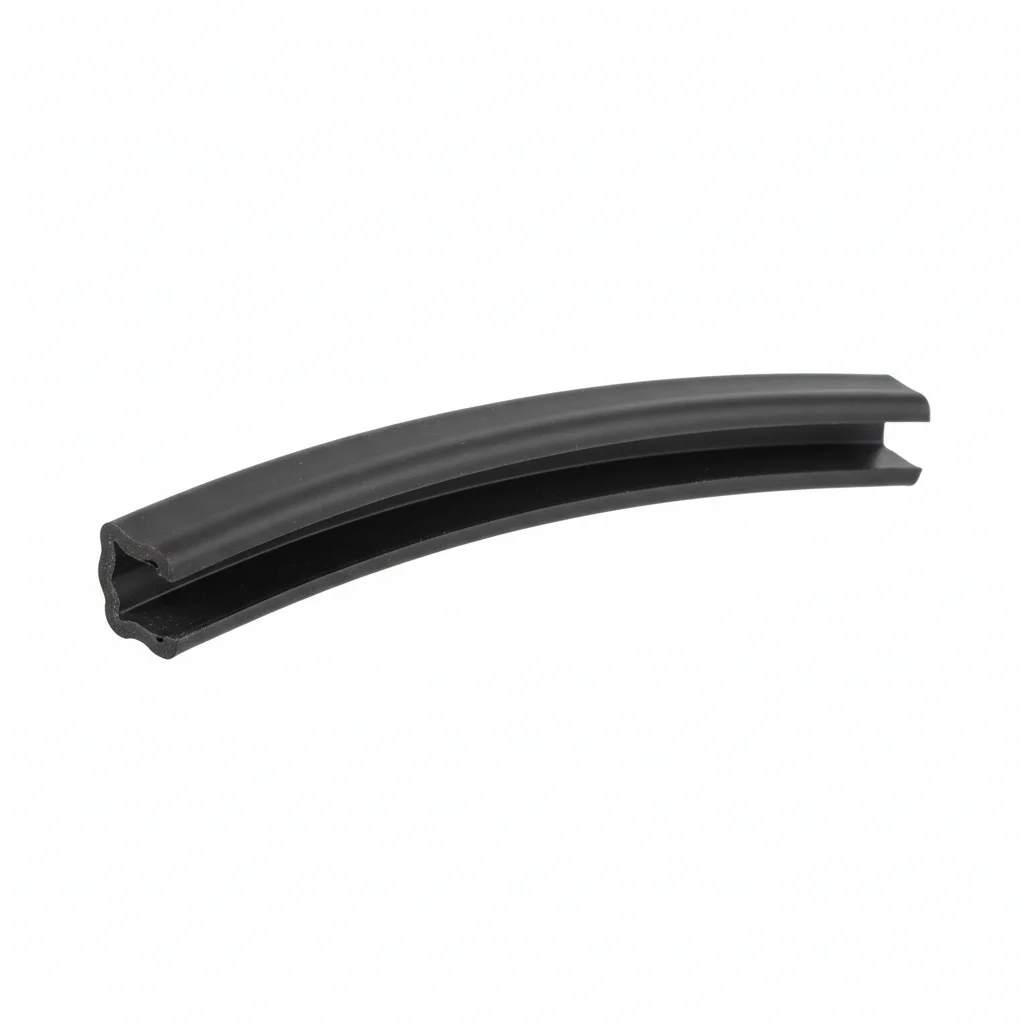

| 4. شريط ختم الحواف | |||
| المواصفة | مطاط EPDM مقاوم للعوامل الجوية، يمنع تسرب الرطوبة | تصميم منقسم، قابلة للاستبدال دون إزالة الأسطوانة | مستشعر مدمج، تغذية راجعة فورية لتغيرات معامل الاحتكاك |
| المادة | مطاط EPDM | — | فولاذ HDG |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |

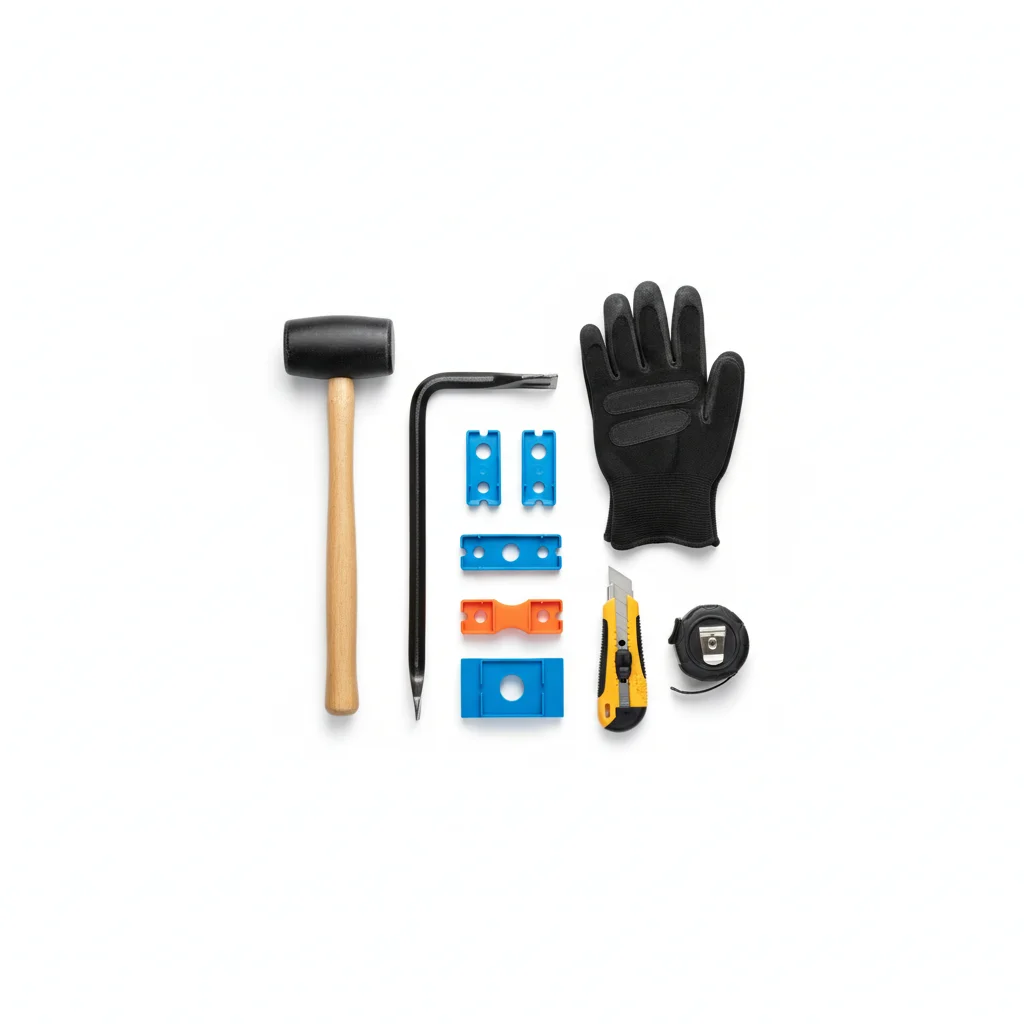

| 5. عدة أدوات التركيب | |||
| المواصفة | أسطوانة ضغط + مكشطة + مسدس حراري | مسبار فوق صوتي، مراقبة فورية للسمك المتبقي من التغليف | نظام هيدروليكي، يحافظ على ضغط تغليف ثابت |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
دليل الاختيار
كيف تختار خطة تغليف بناءً على ظروف النقل؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| النقل بحمولة خفيفة/بيئة جافة، درجة حرارة عادية، عرض السير 500-1400mm | الخطة A تكسية قياسية بالمطاط الطبيعي | نقشة ماسية NR 60A، معامل الاحتكاك >0.4، العمر الافتراضي 5000-8000 ساعة، لاصق ربط على البارد بقوة التصاق أولية ≥2N/mm، C3 حسب ISO 12944-2 |
| التعدين بحمولة ثقيلة/مواد لزجة رطبة (الرطوبة >10%)/شد عالٍ | الخطة B تكسية شديدة التحمل بالبولي يوريثان | أخدود متعرج PU 80A، معامل الاحتكاك >0.5، العمر الافتراضي 12000-18000 ساعة، لاصق خاص بالبولي يوريثان بقوة قص ≥8MPa، C4 قاسٍ حسب ISO 12944-2 |
| شد فائق الارتفاع/خبث عالي الحرارة/عمر افتراضي فائق الطول | الخطة C تكسية مركبة متطرفة بالسيراميك | بلاط سيراميك Al2O3 + بولي يوريثان PU مقاوم للحرارة العالية، معامل الاحتكاك >0.6، مقاومة الحرارة 200°C، العمر الافتراضي 25000-35000 ساعة، مسامير Inconel 625، C5-M متطرف حسب ISO 12944-2 |
| تآكل تكسية أسطوانة القيادة إلى سمك متبقٍ <3mm | استبدال التكسية فوراً (لا تنتظر انكشاف المسامير) | انكشاف المسامير الغاطسة → كشط ظهر السير → انخفاض قوة شد السير من 100% إلى 60%؛ الاستبدال عند السمك المتبقي <3mm، وليس عند ظهور المسامير |
الخطة أ · تغليف قياسي بالمطاط الطبيعي
C3 قياسي حسب ISO 12944-2
| لوح مطاطي ماسي | لاصق ربط بارد | عامل معالجة السطح | شريط ختم الحواف | عدة أدوات التركيب | |
|---|---|---|---|---|---|
| المواصفة | سمك 10-15 مم، NR 60A نمط ماسي | نيوبرين ثنائي المكون، التصاق أولي ≥2 نيوتن/مم | برايمر معدني + طبقة مطاطية علوية، يعزز الالتصاق | مطاط EPDM مقاوم للعوامل الجوية، يمنع تسرب الرطوبة | أسطوانة ضغط + مكشطة + مسدس حراري |
| المادة | NR | — | — | مطاط EPDM | — |
| الدرجة | — | — | — | — | — |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) |
| درجة الحرارة | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | NR 60A نمط ماسي | التصاق أولي ≥2 نيوتن/مم | يعزز الالتصاق | يمنع تسرب الرطوبة | عدة أدوات التركيب |
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من الاستواء في حدود 0.1 مم لكل 100 مم.
- ضع مركب الوصل على أسطح التلامس. ضع المثبت مع حلقة بيلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة في حدود 0.5 مم. اربط بنمط نجمة. عزم الربط إلى 42 نيوتن متر ±2 نيوتن متر بمفتاح معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس تحسسي.
- ضع علامة طلاء ختم العزم. صور التجميع المكتمل من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت مقابل المواصفة. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يؤثر التآكل على أكثر من 5% من مساحة السطح أو عمق تنقر >0.3 مم. كل 3 سنوات: فك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن الحالة. وثق جميع النتائج في نظام إدارة الصيانة المحوسب مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة ب · تغليف البولي يوريثان للخدمة الشاقة
C4 قاسية وفقًا لمعيار ISO 12944-2

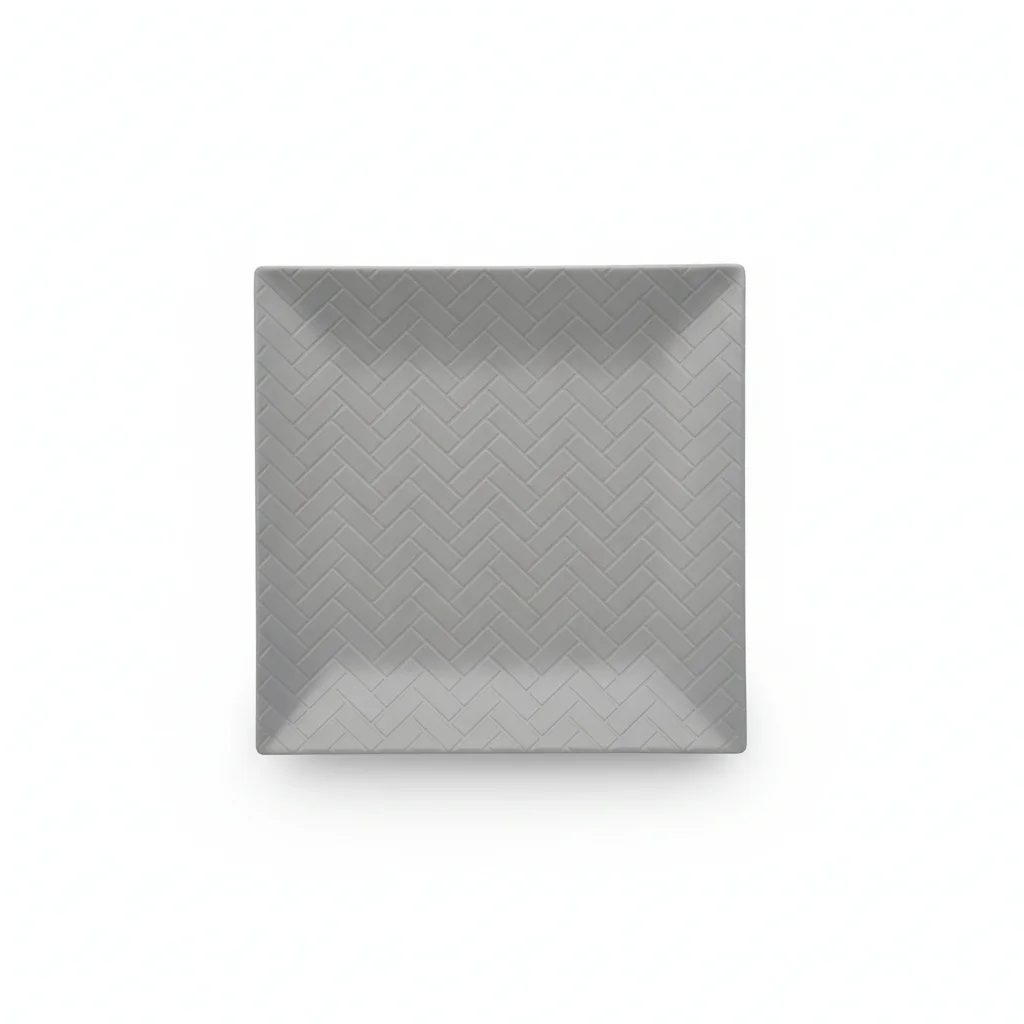

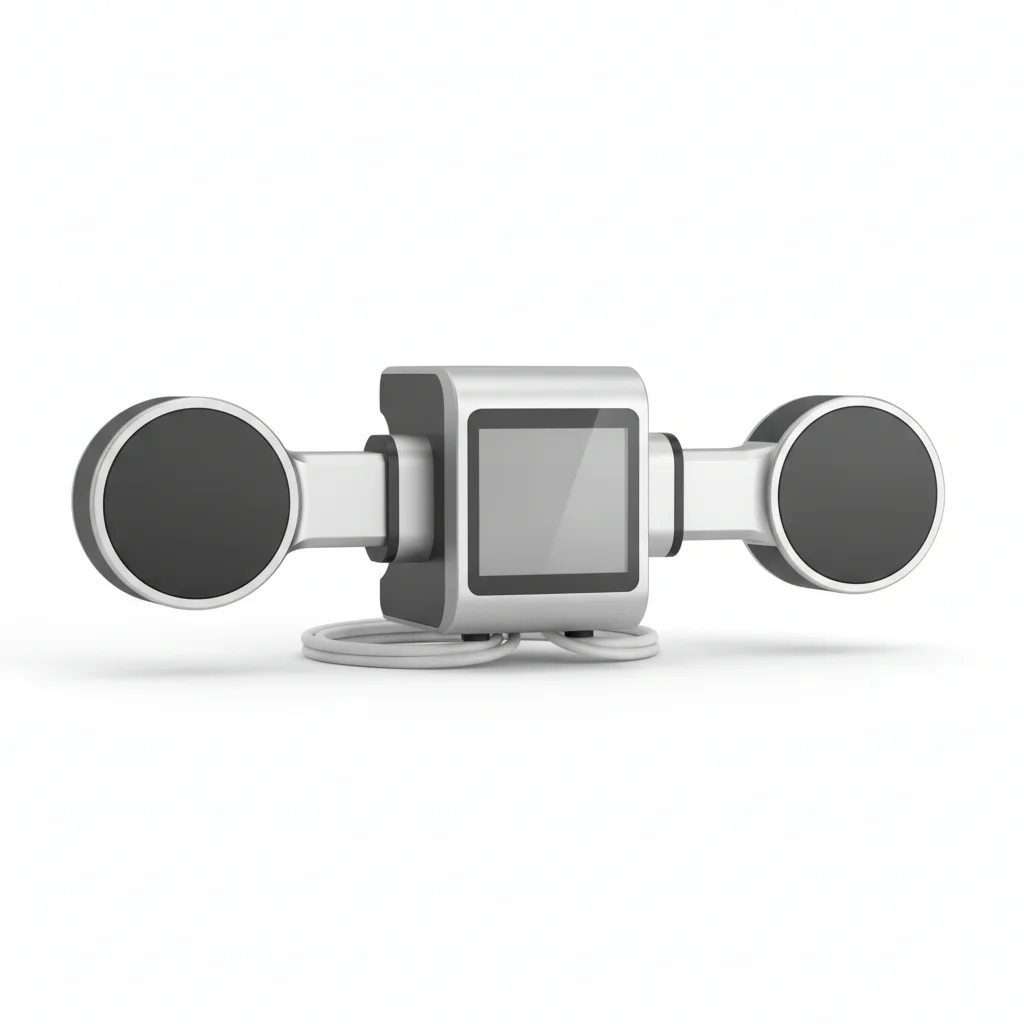

| لوح PU متعرج | مادة لاصقة عالية القوة | شريط تطعيم سيراميكي | جلبة تغليف سريعة الفك | مقياس سمك عبر الإنترنت | |
|---|---|---|---|---|---|
| المواصفة | سمك 15-20 مم، PU 80A أخدود متعرج | مادة لاصقة مخصصة للبولي يوريثان، قوة قص ≥8MPa | بلاطات سيراميك Al2O3 مدمجة في مصفوفة PU، تعزيز موضعي لمقاومة التآكل | تصميم منقسم، قابلة للاستبدال دون إزالة الأسطوانة | مسبار فوق صوتي، مراقبة فورية للسمك المتبقي من التغليف |
| المادة | PU | بولي يوريثان | PU | — | — |
| الدرجة | — | — | — | — | — |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | PU 80A أخدود متعرج | قوة قص ≥8MPa | تعزيز موضعي لمقاومة التآكل | قابلة للاستبدال دون إزالة الأسطوانة | مراقبة فورية للسمك المتبقي من التغليف |
خطوات التركيب
- أزل الشحوم عن الأسطح باستخدام مذيب الأسيتون. تحقق من أن خشونة السطح Ra <3.2um.
- ضع مركب مقاومة التآكل للمفاصل بتصنيف -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بتسلسل متقاطع. افحص 10% باستخدام أداة تحقق. سجل مع البيانات البيئية.
- أجرِ اختبار سحب لعينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي عنصر أقل من عتبة القبول.
- ضع طبقة حماية مقاومة للعوامل الجوية. ركّب عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت حمل التصميم. ينفصل المفصل تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي مقابل المواصفات. استخدم مفتاح عزم معاير +/-3%. وثّق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للمفصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). أعد ربط أي برغي أقل من 80% من عزم الربط المحدد. استبدل البراغي التي يزيد تآكلها عن 5% من مساحة السطح أو عمق التنقر >0.3mm. كل 3 سنوات: فك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن الحالة. وثّق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة ج · تغليف السيراميك المركب الفائق
C5-M فائقة حسب ISO 12944-2

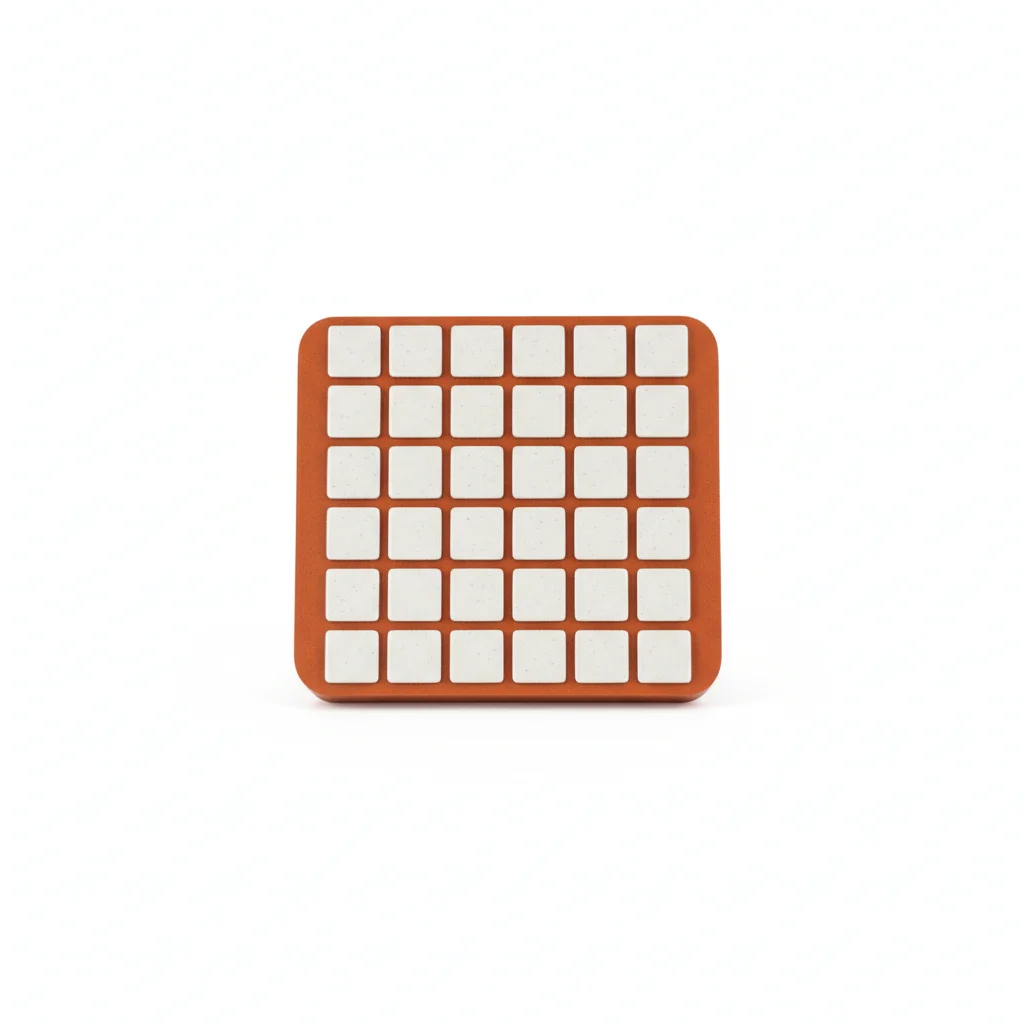

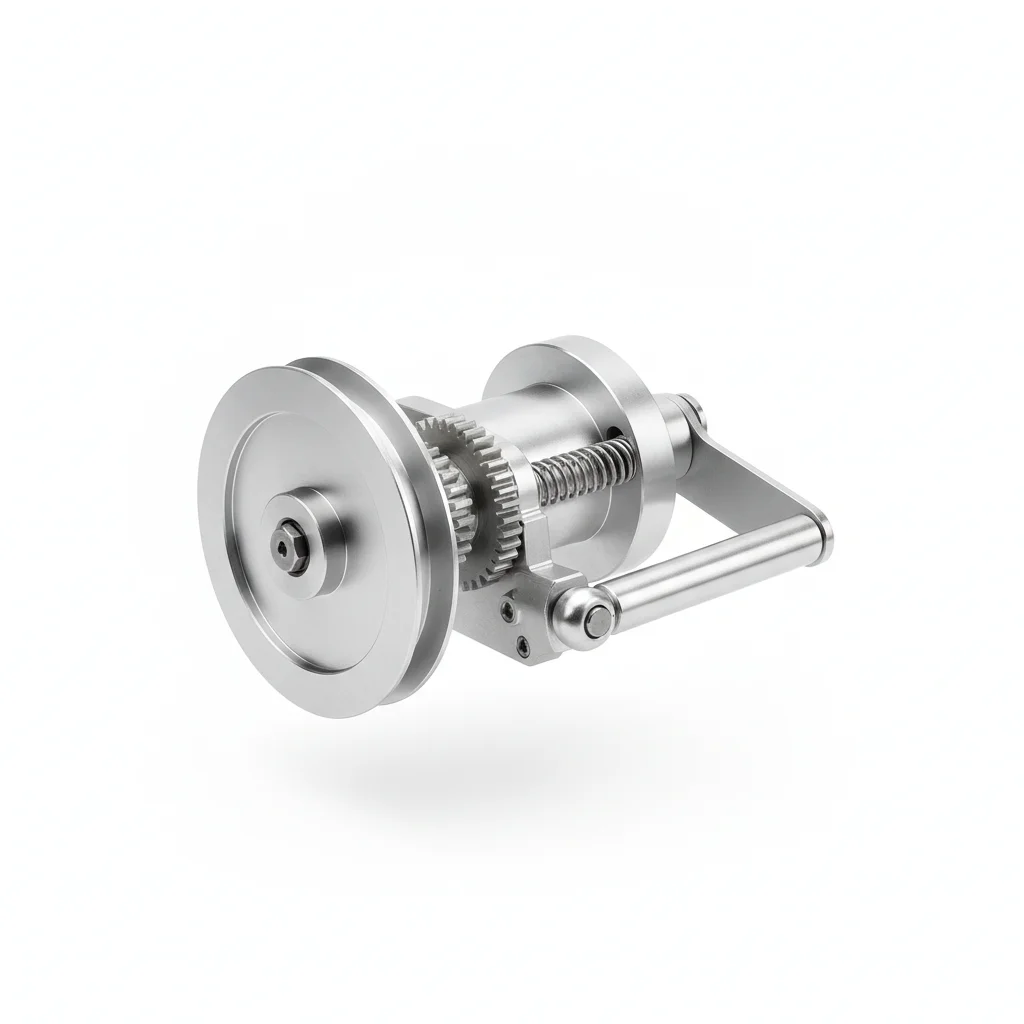

| وحدة تغليف سيراميك كاملة | برغي سبيكة خاص | قاعدة تركيب معيارية | مراقبة التآكل الذكية | تعويض الشد التلقائي | |
|---|---|---|---|---|---|
| المواصفة | سمك 20-25 مم، بلاط سيراميك Al2O3 + PU مقاوم للحرارة | M16×60، سبيكة Inconel 625 مقاومة للتآكل ودرجات الحرارة العالية | إطار فولاذي مقاوم للتآكل NM400، مقسم لسهولة الاستبدال الجزئي | مستشعر مدمج، تغذية راجعة فورية لتغيرات معامل الاحتكاك | نظام هيدروليكي، يحافظ على ضغط تغليف ثابت |
| المادة | PU | — | — | فولاذ HDG | — |
| الدرجة | — | — | — | — | — |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | بلاط سيراميك Al2O3 + PU مقاوم للحرارة | سبيكة Inconel 625 مقاومة للتآكل ودرجات الحرارة العالية | مقسم لسهولة الاستبدال الجزئي | تغذية راجعة فورية لتغيرات معامل الاحتكاك | يحافظ على ضغط تغليف ثابت |
خطوات التركيب
- أزل الشحوم بمذيب MEK. تحقق من خشونة السطح Ra <1.6um.
- ضع مركب مضاد للتآكل من الدرجة البحرية مصنف من -50 إلى 200°م. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط بمفتاح ربط هيدروليكي. تحقق PMI لعينة 10%. وثّق للتدقيق الامتثالي.
- اختبر NDT لعينة 10% بمخترق الصبغة. استبدل أي قطعة تظهر مؤشرات تشقق.
- ضع مانع تسرب وقائي حسب المواصفات. ركّب أجهزة مراقبة الحالة الدائمة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي مقابل المواصفات. استخدم مفتاح عزم معاير +/-3%. وثّق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). أعد ربط أي برغي أقل من 80% من العزم المحدد. استبدل البراغي التي يزيد تآكلها عن 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن الحالة. وثّق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
المعايير المرجعية
الأساس الفني والمعايير المرجعية
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
