مشبك الكابلات الخارجي: منع انفصال الكابلات تحت اهتزاز الرياح
استنادًا إلى IEC 61914، قارن الاحتفاظ بقوة التثبيت للمشابك المصنوعة من النايلون وPVC والفولاذ المقاوم للصدأ. معالجة مخاطر قوة التثبيت غير الكافية التي تؤدي إلى انزلاق الكابل، والصدأ في الأمطار الحمضية، والتباعد غير السليم الذي يسبب الترهل والتآكل
تدقيق المخاطر // التشخيص الهندسي
دليل مخاطر الشراء
"هذه الأمور تحدث يوميًا في خط الإنتاج."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
قوة تثبيت غير كافية للكابل تؤدي إلى انفصال الكابل أثناء اهتزاز الرياح
إجراءات التصحيح
الخطر-02
مشابك الكابلات المعدنية تصدأ وتفك في بيئات الأمطار الحمضية
إجراءات التصحيح
الخطر-03
التباعد غير السليم لتركيب مشابك الكابلات يؤدي إلى ترهل الكابل وتآكله
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
سلسلة فشل مشابك الكابلات: ما يجب تحديده في طلب عرض الأسعار الخاص بك
في إضاءة المناظر الطبيعية الخارجية، يجب أن تتحمل مشابك الكابلات اهتزاز الرياح والتآكل والتآكل الميكانيكي. المعلمة الأكثر إغفالاً هي الحفاظ على قوة التثبيت بعد الدورات الحرارية والتعرض للأشعة فوق البنفسجية. حدد المادة وقوة التثبيت والمسافات لتجنب انفصال الكابلات والدوائر القصيرة
ما يجب التحقق منه
- 1قوة التثبيت الأقل من المعدل تؤدي إلى انزلاق الكابل بعد دورات الاهتزاز في هبات الرياح؛ حدد الحد الأدنى للاحتفاظ بعد شيخوخة الأشعة فوق البنفسجية
- 2مشابك الحديد المجلفن في المطر الحمضي تفقد طلاءها بسرعة؛ استخدم الفولاذ المقاوم للصدأ 304 للبيئات C3-C4
- 3تجاوز الحد الأقصى لمسافات مشابك الكابلات الرأسية يسبب ترهل الكابل، مما يؤدي إلى تآكل العزل؛ حدد المسافات وفقًا لـ IEC 60364-5-52
- 4مشابك النايلون تتدهور تحت الأشعة فوق البنفسجية؛ للاستخدام الخارجي، حدد نايلون مثبت ضد الأشعة فوق البنفسجية أو فولاذ مقاوم للصدأ مع جلبة EPDM
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| تصنيف قوة التثبيت | القوة غير الكافية تسبب انزلاق الكابل تحت اهتزاز الرياح، مما يؤدي إلى دوائر قصيرة | الحد الأدنى لقوة التثبيت بعد التعرض للأشعة فوق البنفسجية وفقًا لـ IEC 61914 |
| مقاومة تآكل المواد | الصدأ يقلل من سمك المشبك وقوة التثبيت، ويسبب تآكل عزل الكابل | فولاذ مقاوم للصدأ 304 للبيئات C3-C4؛ 316L للبيئات البحرية C5-M |
| مسافات التركيب | المسافات الزائدة تسبب ترهل الكابل وتآكله ضد الجدار الداخلي للعمود | المسافات الرأسية وفقًا لـ IEC 60364-5-52؛ استخدم جلبة مطاطية عند نقاط التلامس |
| مقاومة الأشعة فوق البنفسجية ودرجة الحرارة | النايلون وPVC يتدهوران تحت الأشعة فوق البنفسجية، مما يقلل من قوة التثبيت ويسبب الهشاشة | نايلون مثبت ضد الأشعة فوق البنفسجية أو فولاذ مقاوم للصدأ |
البيانات مبنية على محتوى الصفحة: ضغط الرياح، ارتفاع العمود، التمايل، الدورات، درجة الحموضة، المدى، الترهل، معدل التآكل. تحقق من الظروف الخاصة بالمشروع
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
سلسلة تقصف ربطات النايلون بالأشعة فوق البنفسجية: انفصال الكابل بفعل الرياح بعد 2-3 سنوات
لماذا لا تُعد ربطات النايلون حلاً مختصراً لمسارات الكابلات خارج عمود الإنارة: المسألة ليست "إعادة الربط عند الارتخاء" — للتقصف نافذة زمنية محددة 2-3 سنوات، ويظهر العطل مباشرة على شكل انفصال الكابل بفعل الرياح.
- 1استخدام ربطات النايلون في غير موضعها على مسارات الكابلات الخارجية للعمود: تحت الأشعة فوق البنفسجية المباشرة والدورات الحرارية تتكسر سلاسل البوليمر، والرقم المتحقق منه تقاطعياً في الأرشيف هو نافذة 2-3 سنوات حتى التقصف
- 2بعد التقصف تفقد الربطة مرونتها وقوة تثبيتها — لم تعد تمسك الكابل بل تستند عليه فقط؛ والوزن الذاتي للكابل (4-8 kg على عمود 8 m) هو حمل دائم نحو الأسفل
- 3عند هبات الرياح يهتز الكابل؛ وعندما تكون قوة التثبيت أقل من المطلوب ينفصل الكابل ويتدلى أو يتأرجح خارج العمود
- 4بمجرد تآكل عزل الكابل المنفصل وتسرب مياه الأمطار — وهو نفس مسار دخول الماء إلى العمود: تشبع الكابل بالماء يؤدي إلى التسريب وفصل الدائرة بالكامل
- 5نقاط الاعتراض: خارج العمود استخدم ربطات 304 مع بطانات EPDM (تباعد 1 m أفقياً / 1.5 m عمودياً)؛ داخل العمود استخدم مشابك زنبركية 304 كل 1.5 m، ولا تستخدم ربطات النايلون مطلقاً — تصل حرارة داخل العمود إلى 60°C+ في الصيف ويؤدي الزحف إلى ارتخائها
تُعد نافذة التقصف بالأشعة فوق البنفسجية لربطات النايلون البالغة 2-3 سنوات والوزن الذاتي للكابل البالغ 4-8 kg على عمود بارتفاع 8 m تقديرات تقريبية للمقدار.
المرجع الفني للقطاع
سجل تثبيت كابلات عمود الإنارة: الموقع ونوع القطعة والتباعد
تثبيت الكابلات على عمود الإنارة لا يقتصر على ربطة واحدة — بل يختلف باختلاف الموقع: داخل العمود، والمسارات الخارجية الأفقية والعمودية، وفتحات الدخول/الخروج لكل منها نوع قطعة وتباعد خاص. على الأعمدة الواقعة في نطاق ضغط الرياح الأساسي الساحلي البالغ 0.45 kN/m²، يُعد اهتزاز الرياح ظرف الخدمة الطبيعي لتثبيت الكابلات — راجع سجل التثبيت في أرشيف البحث.
| الموقع | نوع القطعة | التباعد / المعامل | القيد والعطل |
|---|---|---|---|
| المسار العمودي داخل العمود | مشبك زنبركي 304 | واحد كل 1.5 m | ربطات النايلون محظورة: تصل حرارة داخل العمود إلى 60°C+ في الصيف، والزحف يؤدي إلى ارتخائها |
| المسار الأفقي الخارجي | ربطة 304 + بطانة EPDM | تباعد أفقي 1 m | ربطات النايلون تتقصف خلال 2-3 سنوات من الأشعة فوق البنفسجية ← انفصال بفعل الرياح |
| المسار العمودي الخارجي | ربطة 304 + بطانة EPDM | تباعد عمودي 1.5 m | كما سبق؛ EPDM يعزل أيضاً الاقتران الغلفاني والتآكل |
| فتحات دخول/خروج الكابل | جلبة مطاطية + غدة معدنية 304 | كابل واحد لكل فتحة | القطع البلاستيكية تتقصف بالأشعة فوق البنفسجية؛ لا يُستخدم البلاستيك عند الفتحات المكشوفة |
| العمود بالكامل (أساس التصميم) | — | الوزن الذاتي للكابل 0.5-1 kg/m (سحب نحو الأسفل 4-8 kg على عمود 8 m) | يُحسب التثبيت على أساس الوزن الذاتي بالإضافة إلى اهتزاز الرياح، وليس مجرد "مشدود بما يكفي" |
يُعد الوزن الذاتي للكابل 0.5-1 kg/m وقوة السحب نحو الأسفل 4-8 kg على عمود 8 m ونافذة التقصف بالأشعة فوق البنفسجية للنايلون 2-3 سنوات تقديرات تقريبية للمقدار؛ ضغط الرياح الأساسي الساحلي 0.45 kN/m² يتبع GB 50009-2012، كود أحمال تصميم المنشآت.
المرجع الفني للقطاع
مستويات مواد تثبيت كابلات الأعمدة: 304 كأساس و316L لرذاذ الملح وملح إذابة الجليد
المادة ليست "الأعلى هو الأفضل" — بل تُطابق ظروف الخدمة الخارجية للعمود: يعتبر 304 هو الخيار الأساسي للأعمدة البلدية وأعمدة إنارة الحدائق العامة، بينما يتطلب رذاذ الملح الساحلي وملح إذابة الجليد على الأرض استخدام 316L. ويستند الأساس ثلاثي المستويات إلى أرشيف البحث.
- القطع الأساسية هي من 304: مشابك زنبركية من 304 داخل العمود (واحد كل 1.5 m) وربطات من 304 ببطانات EPDM في الخارج — يغطي 304 الأجواء الخارجية العادية، وتعمل واجهة EPDM على عزل الاقتران الغلفاني مع الفلنجات المجلفنة وهياكل الألمنيوم
- متى يتم الترقية إلى 316L: رذاذ الملح الساحلي وملح إذابة الجليد (Cl⁻) في المياه الأرضية — السابقة الأرشيفية هي مسامير حلقة إطار وحدة الإنارة الأرضية: لا يصمد 304 تحت ملح إذابة الجليد، لذا تتجه المواصفة إلى 316L؛ وتتبع مثبتات الكابلات نفس الحد الفاصل
- العزل الغلفاني إلزامي بمجرد اختيار المادة: ربطات 304 ببطانات EPDM، وحشيات EPDM عند نقاط تلامس الألمنيوم/الفولاذ المقاوم للصدأ — "مثبتات 304/316L + واجهة EPDM" هي التركيبة القياسية لمثبتات الأعمدة (رقم تم التحقق منه تقاطعياً في الأرشيف)
- تبقى القطع المصنوعة من النايلون والبلاستيك للاستخدام الداخلي: في الخارج، تسبب الأشعة فوق البنفسجية UV تقصفها خلال 2-3 سنوات، مما ينتهي بانفصال الكابل بفعل الرياح؛ وينطبق الأمر نفسه على الغدد البلاستيكية — تستخدم فتحات الدخول/الخروج المكشوفة غدداً معدنية من 304 بجلب مطاطية
- سجل المواد: يكفي 304 للأعمدة البلدية العامة — لا تقم بالترقية العمياء إلى 316L من أجل ملصق "الفولاذ المقاوم للصدأ"؛ قسّم المستويات حسب بيئة التلوث الفعلية (تركيز رذاذ الملح، وما إذا كان ملح إذابة الجليد مستخدماً)
نافذة تقصف النايلون بفعل الأشعة فوق البنفسجية خلال 2-3 سنوات هي تقدير تقريبي للمرتبة.
المرجع الفني للقطاع
معايير كابلات الأعمدة والحماية: أي معيار يغطي التمديد وتصنيف الحماية IP والطلاء
المعايير التي تحكم تثبيت كابلات الأعمدة تقع على خمسة أرقام — طابق الرقم أولاً، ثم ناقش القبول؛ للاسترشاد فقط وليست بديلاً عن نص المواصفة.
المعايير المدرجة للاسترشاد فقط دون استنساخ البنود: CJJ 45 (تصميم إنارة الطرق الحضرية)، وGB 50217 (تصميم كابلات هندسة الطاقة)، وIEC 60529 (رمز الحماية IP)، وGB 7000.1/IEC 60598 (سلامة وحدات الإنارة) وGB/T 13912-2020 (الطلاءات المجلفنة بالغمس الساخن). لم تُستخدم أي أرقام تقديرية تقريبية.
المرجع الفني للقطاع
نطاق توريد تثبيت كابل العمود: المشابك والغُدد داخل النطاق، ومصدر الضوء وجسم العمود خارجه
ارسم الحد الفاصل قبل طلب عروض الأسعار: ما الذي يندرج ضمن استفسار المثبتات وما الذي لا يندرج.
في خط تثبيت كابل العمود، يغطي توريد المثبتات: مشابك/أربطة/مشابك زنبركية للكابلات من 304، والجلب المطاطية، والغُدد المعدنية 304، وبراغي صندوق التوصيل، وبطانات EPDM وحشيات الإحكام — تُعد المشابك والغُدد ومواد الختم قطع غيار للتشغيل والصيانة ذات طلب متكرر مستقر؛ خارج النطاق: وحدات مصدر الضوء LED، وأنظمة التحكم الذكية، وجسم العمود نفسه — هذه البنود الثلاثة لا تندرج ضمن استفسار المثبتات.
لا تُستخدم أرقام تقديرية للكميات.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · الخطة أ · الاقتصادية | B · الخطة ب · القياسية | C · الخطة ج · فئة عالية الجودة | |
|---|---|---|---|

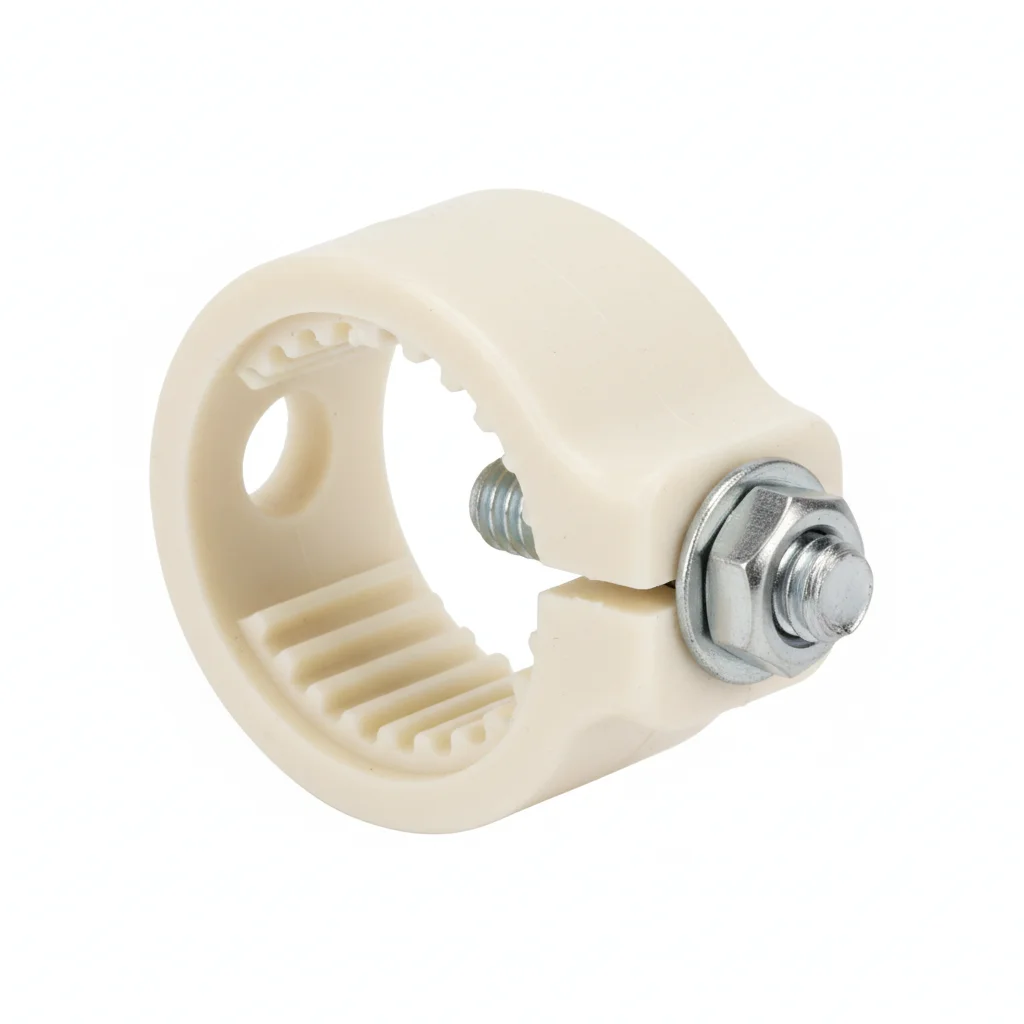

| 1. مشبك كابلات من النايلون | |||
| المواصفة | يناسب φ6-12mm | يناسب 4-10 مم² | يناسب 4-10 مم² |
| المادة | نايلون 66 | فولاذ مقاوم للصدأ 304 | 316L فولاذ مقاوم للصدأ |
| الدرجة | — | A2-70 | A4-80 |
| التشطيب | مجلفن بالغمس الساخن >=55um وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| 2. مشبك كابلات | |||
| المواصفة | يناسب φ4-10mm | M4×12 مم | M4×12 مم |
| المادة | PVC + مسمار فولاذي | فولاذ مقاوم للصدأ 304 | 316L |
| الدرجة | — | A2-70 | A4-80 |
| التشطيب | جلفنة بالغمس الساخن >=55um وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| 3. قاعدة ربط كابلات بلاستيكية | |||
| المواصفة | فتحة برغي M4 | سمك 0.5 مم | سمك 0.5 مم |
| المادة | بلاستيك ABS | EPDM | مطاط السيليكون VMQ |
| الدرجة | — | — | نطاق درجة الحرارة -60~200 درجة مئوية |
| التشطيب | جلفنة بالغمس الساخن >=55um وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| 4. مشبك كابلات ذاتي القفل | |||
| المواصفة | يناسب φ8-16mm | M10-M12 | M10-M12 |
| المادة | بلاستيك PP | فولاذ مقاوم للصدأ 304 | 304 فولاذ مقاوم للصدأ |
| الدرجة | — | A2 | A2 |
| التشطيب | جلفنة بالغمس الساخن >=55um وفق ISO 1461 | مُخمَّل | مُخمَّل |
| 5. مشبك كابلات لاصق | |||
| المواصفة | يناسب φ5-8mm | M10-M12 | M10-M12 |
| المادة | ABS + لاصق 3M | فولاذ مقاوم للصدأ 304 | 304 فولاذ مقاوم للصدأ |
| الدرجة | — | A2 | A2 |
| التشطيب | جلفنة بالغمس الساخن >=55um وفق ISO 1461 | مُخمَّل | مُخمَّل |
دليل الاختيار
كيف تختار المنتج المناسب؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
| بيئة داخلية جافة / تمديدات مؤقتة | الخطة A الاقتصادية: مشبك كابل نايلون 66 (يناسب φ6-12mm)، مشبك كابل PVC (يناسب φ4-10mm)، قاعدة تثبيت ربطات كابلات بلاستيكية ABS، مشبك كابل ذاتي القفل PP (يناسب φ8-16mm) | مصنف C3 وفقًا لـ ISO 12944-2؛ يتدهور النايلون/PVC/PP تحت الأشعة فوق البنفسجية ولا يُنصح به للاستخدام الخارجي طويل الأمد — اختيار المواد للاستخدام الخارجي وفقًا لـ IEC 61914 |
| البيئة الخارجية العامة / مستوى التآكل C3 | الخطة B القياسية: مشبك كابل من الفولاذ المقاوم للصدأ 304 (A2-70، يناسب 4-10mm²)، برغي ذاتي التنقيب 304 M4×12mm، جلبة مطاطية EPDM بسماكة 0.5mm، وردة مسطحة 304 | الفولاذ المقاوم للصدأ 304 (A2-70) يمنع الصدأ — الطلاء المجلفن للحديد بسماكة 20-30µm يُستنفد خلال 1-2 سنة عند pH 4-5، وتنخفض سماكة جسم المشبك من 1.0mm إلى أقل من 0.7mm بعد 3 سنوات، وتنخفض قوة التثبيت المرنة بأكثر من 50%؛ نايلون مثبت ضد الأشعة فوق البنفسجية أو فولاذ مقاوم للصدأ وفقًا لـ IEC 61914 |
| البيئة البحرية / مستوى التآكل C5-M / المناخ القاسي | الخطة C الفاخرة: مشبك كابل من الفولاذ المقاوم للصدأ 316L (A4-80، يناسب 4-10mm²)، برغي ذاتي التنقيب 316L M4×12mm، جلبة مطاطية سيليكونية VMQ (نطاق درجة الحرارة -60~200°C)، وردة مسطحة 304 | يوفر 316L (A4-80) مقاومة فائقة للتآكل الناتج عن الكلوريد؛ مستوى C5-M القاسي وفقًا لـ ISO 12944-2؛ سيليكون VMQ يتحمل -60~200°C |
| مناطق اهتزاز الرياح (ضغط الرياح الأساسي 0.45kN/m²) | حدد قوة تثبيت مقننة ≥100N وفقًا لـ GB/T 2951 مع سطح تثبيت مسنن، واستخدم مشبكين على الأقل لكل كابل بتباعد ≤500mm، وأضف لوحة ضغط مانعة للسحب عند مخرج الكابل في أعلى العمود | قوة التثبيت المقننة الأقل من 50N تسمح بانزلاق الكابل وانفصاله بعد 10⁵ دورة اهتزاز (حوالي سنة واحدة)؛ عمود إنارة بارتفاع 10m يتأرجح 5-15mm عند هبوب الرياح |
| مسافة التركيب العمودي داخل عمود الإنارة | اضبط تباعد مشابك الكابل على 400-600mm (تتطلب GB 50303 ألا يتجاوز ≤1m للتمديد العمودي؛ 500mm هي التوصية العملية)، وأضف أكمام حماية عند الانحناءات ومخارج الكابلات، واستخدم مشابك مبطنة بالمطاط | التباعد الذي يتجاوز 1m يجعل كابل بقطر 12mm على امتداد 1.5m يتدلى حوالي 15mm؛ يتآكل عزل PVC بمعدل 0.1mm/year، مما يكشف القلب النحاسي بعد 5-7 سنوات |
الخطة أ · الاقتصادية
معيار C3 وفق ISO 12944-2
| مشبك كابلات من النايلون | مشبك كابلات | قاعدة ربط كابلات بلاستيكية | مشبك كابلات ذاتي القفل | مشبك كابلات لاصق | |
|---|---|---|---|---|---|
| المواصفة | يناسب φ6-12mm | يناسب φ4-10mm | فتحة برغي M4 | يناسب φ8-16mm | يناسب φ5-8mm |
| المادة | نايلون 66 | PVC + مسمار فولاذي | بلاستيك ABS | بلاستيك PP | ABS + لاصق 3M |
| الدرجة | — | — | — | — | — |
| التشطيب | مجلفن بالغمس الساخن >=55um وفق ISO 1461 | جلفنة بالغمس الساخن >=55um وفق ISO 1461 | جلفنة بالغمس الساخن >=55um وفق ISO 1461 | جلفنة بالغمس الساخن >=55um وفق ISO 1461 | جلفنة بالغمس الساخن >=55um وفق ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | توصيل داخلي | تثبيت مؤقت | كابلات خفيفة | تركيب سريع | تركيب بدون حفر |
خطوات التركيب
- نظف الأسطح باستخدام كحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصل على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط نجمة. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% باستخدام مقياس السماكة.
- ضع علامة طلاء ختم العزم. التقط صورًا للتجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت وفق المواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع التلوث السطحي الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
الخطة ب · القياسية
C4 قاسٍ وفق ISO 12944-2

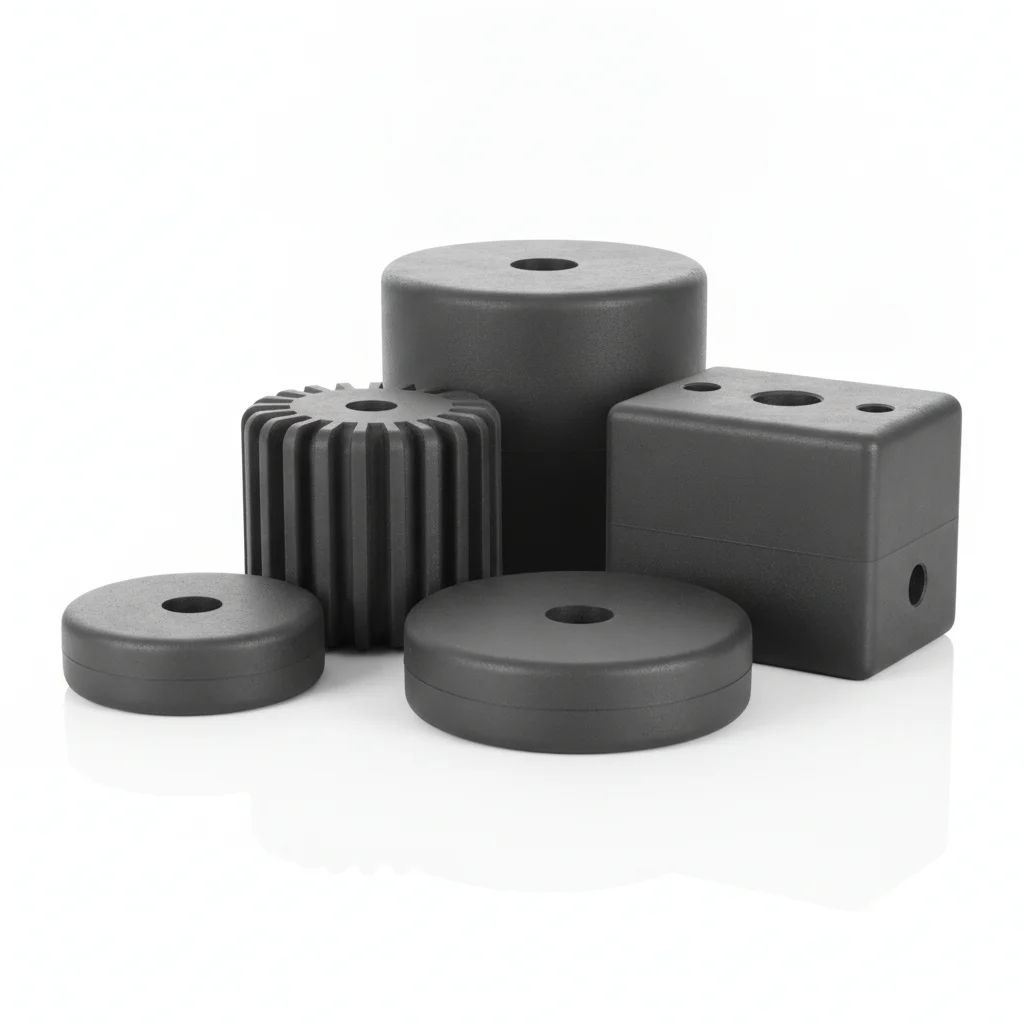

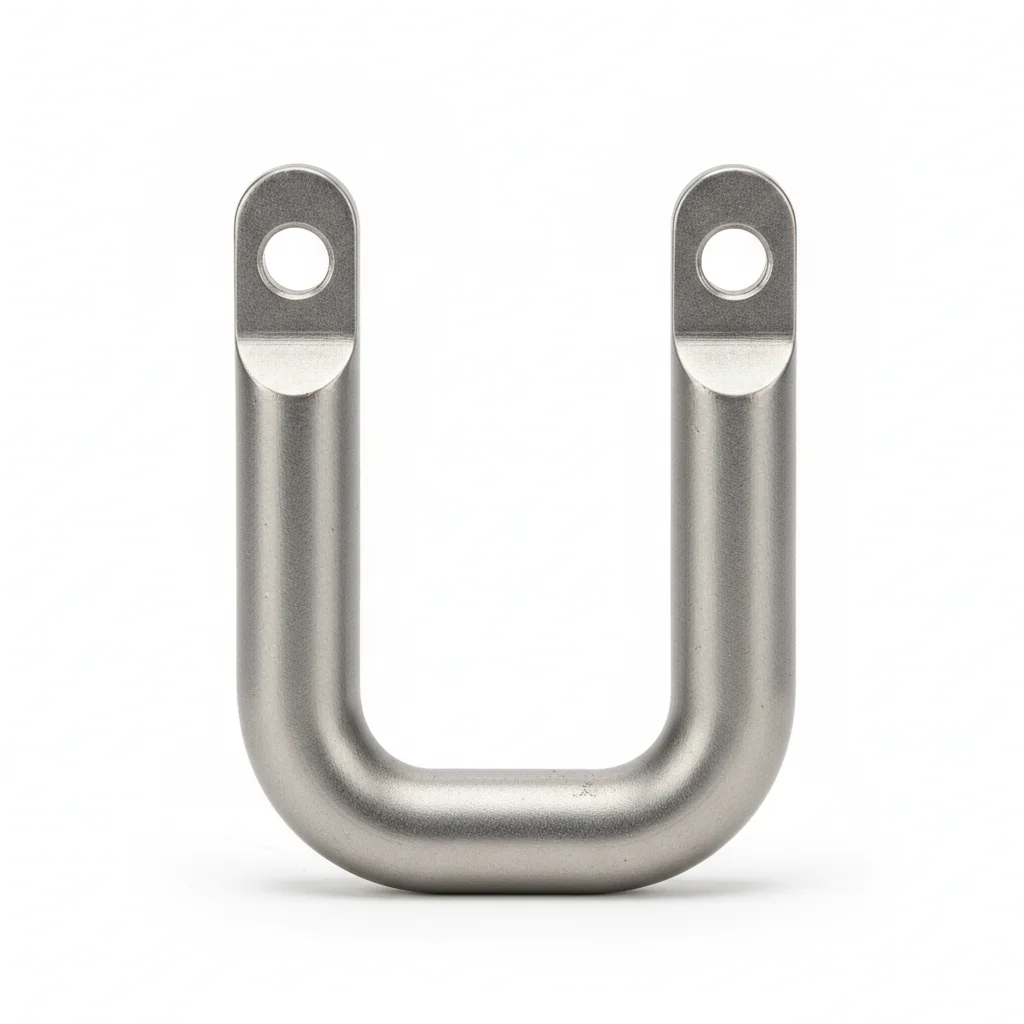

| مشبك الكابلات | برغي ذاتي اللولب | جلبة مطاطية | حلقة مسطحة | حلقة مسطحة | |
|---|---|---|---|---|---|
| المواصفة | يناسب 4-10 مم² | M4×12 مم | سمك 0.5 مم | M10-M12 | M10-M12 |
| المادة | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | EPDM | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 |
| الدرجة | A2-70 | A2-70 | — | A2 | A2 |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | مُخمَّل | مُخمَّل |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.005 كجم | ~0.005 كجم |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 500 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | كيس بلاستيكي | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 |
| الاستخدام | تثبيت الكابلات الخارجية في المناطق الساحلية أو الرطوبة العالية | تثبيت مشبك الكابلات | حماية الكابلات من التآكل | توزيع الحمل | توزيع الحمل |
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركبًا مضادًا للتآكل بدرجة حرارة تشغيل من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفق المواصفات. اربط بنمط متقاطع. افحص 10% بأداة تحقق. سجل البيانات البيئية.
- اختبر الشد على عينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- ضع طبقة حماية مقاومة للعوامل الجوية. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف التشغيل | يفشل البرغي تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفق المواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة ج · فئة عالية الجودة
C5-M شديد وفق ISO 12944-2

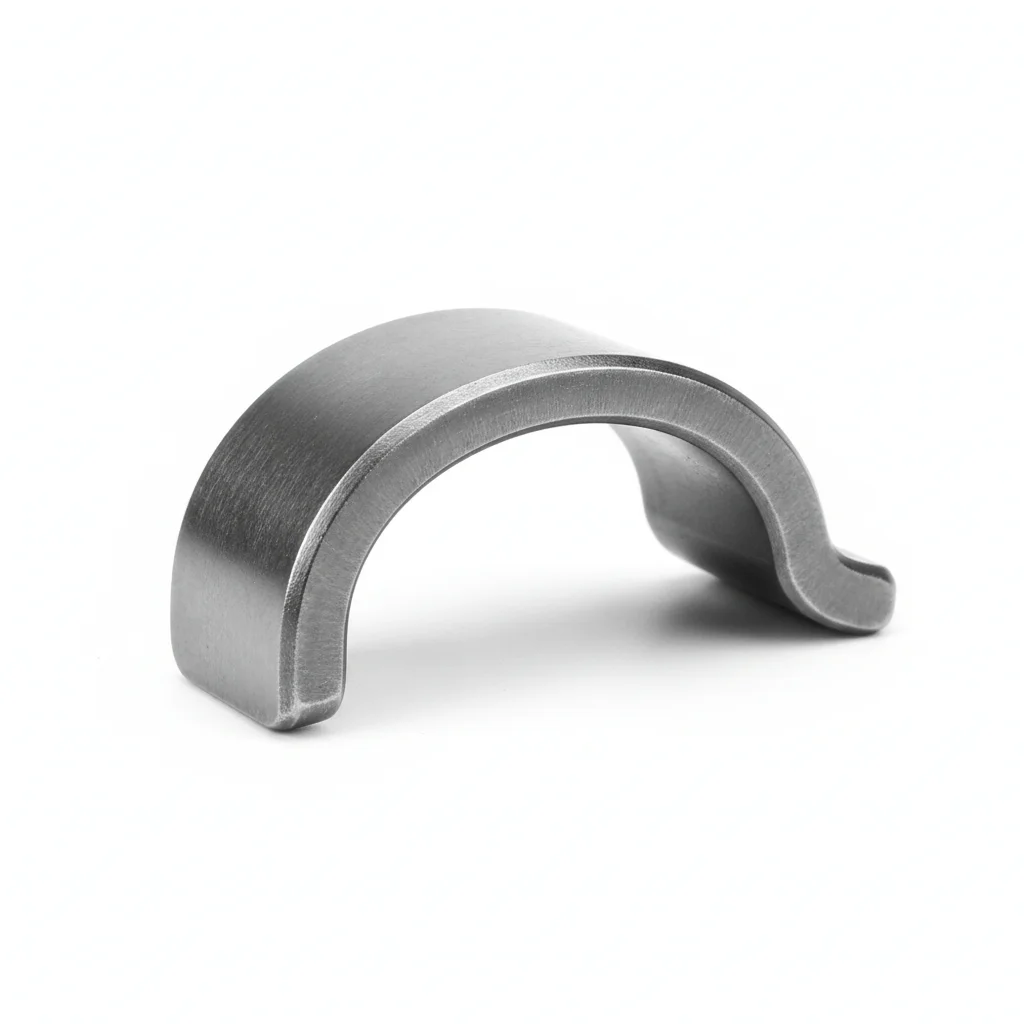

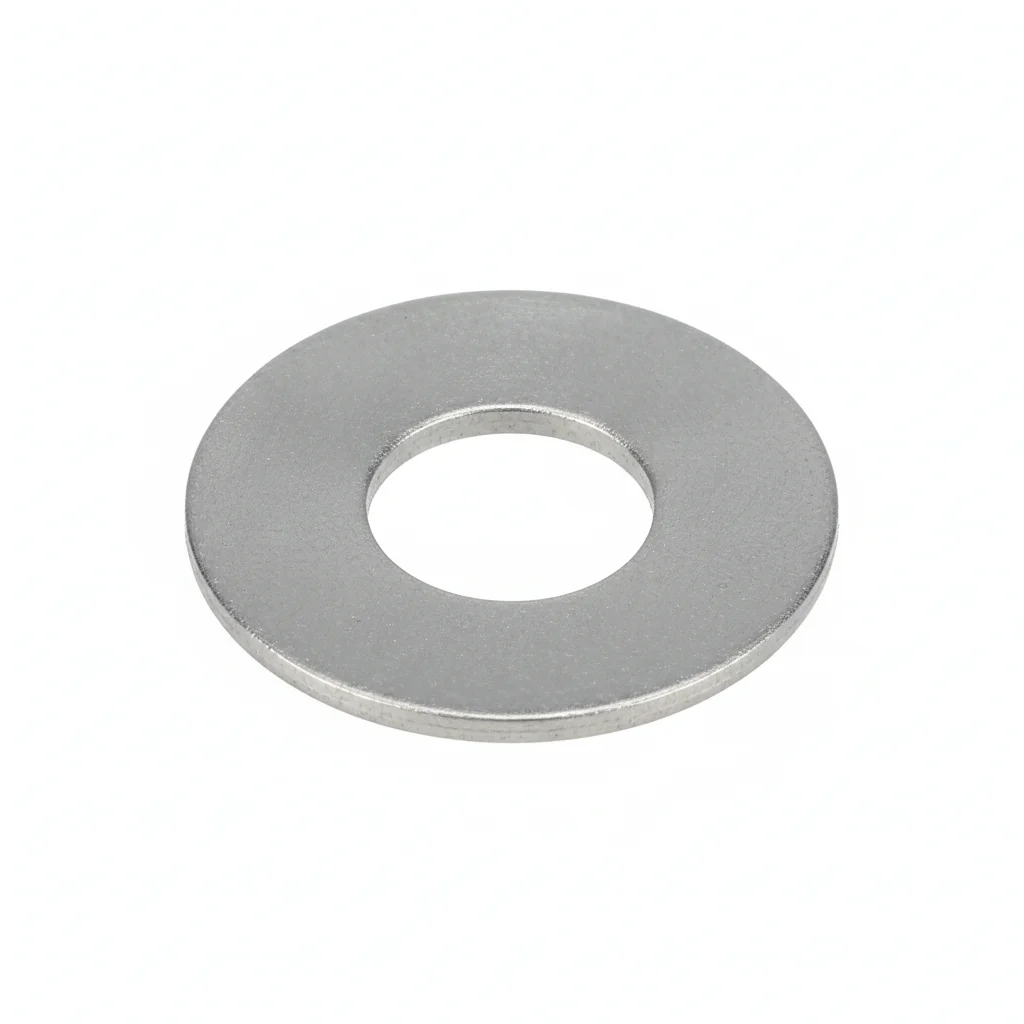

| مشبك كابلات | برغي ذاتي اللولبة | جلبة مطاط السيليكون | حلقة مسطحة | حلقة مسطحة | |
|---|---|---|---|---|---|
| المواصفة | يناسب 4-10 مم² | M4×12 مم | سمك 0.5 مم | M10-M12 | M10-M12 |
| المادة | 316L فولاذ مقاوم للصدأ | 316L | مطاط السيليكون VMQ | 304 فولاذ مقاوم للصدأ | 304 فولاذ مقاوم للصدأ |
| الدرجة | A4-80 | A4-80 | نطاق درجة الحرارة -60~200 درجة مئوية | A2 | A2 |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | مُخمَّل | مُخمَّل |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.005 كجم | ~0.005 كجم |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 500 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | كيس بلاستيكي | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 |
| الاستخدام | تثبيت الكابلات في البيئات البحرية أو شديدة التآكل | تثبيت في البيئات القاسية | حماية في البيئات ذات درجات الحرارة القصوى | توزيع الحمل | توزيع الحمل |
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل بدرجة بحرية بمعدل -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة ضمن 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق PMI من عينة 10%. وثق للتدقيق الامتثالي.
- اختبر عينة 10% بصبغة مخترقة (NDT). استبدل أي عينة تظهر عليها علامات تشقق.
- ضع مادة مانعة للتسرب وفق المواصفات. ثبت أجهزة مراقبة دائمة للحالة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت حمل التصميم. ينفصل الوصل في ظل ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفق المواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي أقل من 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
المعايير المرجعية
الأساس الفني والمعايير المرجعية
أنظمة إدارة الكابلات - متطلبات مشابك الكابلات ودعاماتها
متطلبات السلامة للكشافاتالخواص الميكانيكية للمثبتات - البراغي والمسامير والأوتاد
مد الكابلاتتآكل المعادن والسبائك - تصنيف وتحديد وتقييم التآكل الجوي
معيار تصميم كابلات الطاقة الهندسيةدرجات الحماية التي توفرها العبوات (رمز IP)
مشابك الكابلاتالمواصفة القياسية لألواح وصفائح وأشرطة الفولاذ المقاوم للصدأ بالكروم والكروم والنيكل لأوعية الضغط
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
الأسئلة الشائعة
الأسئلة الشائعة
ما وراء المواصفات الفنية
العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.
عرض القدرات →
