كسر برغي العربة: اختيار المثبتات والتصميم الكلالي تحت تأثير الصدمات بين العجلة والسكة
تتعرض براغي عربات المترو لصدمات تتراوح بين 5-10G عند وصلات السكة. بعد 10^6 دورة، قد تبدأ شقوق الكلال. يتطلب EN 13749 التحقق من الكلال تحت 10^7 دورة تحميل. قارن بين البراغي السداسية عالية القوة والصواميل المقفلة وحلقات النابض من حيث عمر الكلال وإدارة عزم الربط المسبق
تدقيق المخاطر // التشخيص الهندسي
دليل تجنب أخطاء الشراء
"في خط الإنتاج، تحدث هذه الأشياء كل يوم."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
الكسر بالتعب لبراغي العربة تحت تأثير الصدمات بين العجلة والسكة
إجراءات التصحيح
الخطر-02
خطر الكسر بالتعب لبراغي العربة تحت الحمل الديناميكي
إجراءات التصحيح
الخطر-03
مشاكل الارتخاء والتآكل لبراشيم جسم العربة في البيئات الاهتزازية
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
منع الكسر الكلالي: نقاط الفحص الرئيسية لبراغي العربات
تواجه براغي العربات تحت تأثير الصدمات بين العجلة والسكة الكسر الكلالي كوضع الفشل الأساسي. تفرض المواصفة EN 13749 التحقق من الكلال تحت 10^7 دورة تحميل. يوضح الجدول التالي الفحوصات الحرجة للمشتريات والصيانة
ما يجب التحقق منه
- 1براغي M30 درجة 10.9: تحقق من مقاومة الكلال وفقًا للمواصفة EN 13749 تحت 10^7 دورة؛ عزم الانحناء الإضافي الناتج عن صدمات 5-10G يسرع من بدء التشقق
- 2إجراءات منع الارتخاء: الصواميل القفلية أو مواد تثبيت الخيوط أو المسامير الدبوسية إلزامية؛ حلقات الزنبرك وحدها غير كافية لتطبيقات العربات عالية الاهتزاز
- 3إدارة الشد المسبق: أعد ربط أي قفل يقل عن 80% من عزم الربط المحدد؛ الحد الأقصى المسموح لفقدان الشد هو 15%
- 4فحص التآكل: استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر 0.3 مم؛ يُوصى بطلاء Dacromet أو Geomet للبيئة C3 وفقًا للمعيار ISO 12944-2
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| التحقق من مقاومة الكلال | تتطلب المواصفة EN 13749 دورات تحميل تبلغ 10^7؛ تؤدي تشققات كلال البرغي إلى توقف غير مخطط له ومخاطر على السلامة | اطلب تقرير اختبار الكلال وفقًا للمواصفة EN 13749 لبراغي M30 درجة 10.9؛ حدد 10^7 دورات مع حمل صدمة 5-10G |
| نوع جهاز منع الارتخاء | يسبب الاهتزاز ارتخاء البرغي؛ توفر الصواميل القفلية أو المسامير الدبوسية تثبيتًا ثانويًا | حدد صامولة قفل درجة 10H بطلاء Dacromet؛ قم بتضمين دبوس كوتر للمفاصل الحرجة |
| فحص الشد المسبق وعزم الربط | البراغي غير المشدودة بالكامل تفقد قوة التثبيت؛ البراغي المشدودة بشكل زائد معرضة لتجريد السن | حدد قيمة عزم الربط وفقًا للمواصفة ISO 898-1؛ أعد الربط إذا كان أقل من 80% من عزم الربط المحدد؛ الحد الأقصى لفقدان الشد 15% |
| طلاء الحماية من التآكل | يقلل التآكل من عمر الكلال؛ يوفر Dacromet مقاومة لرذاذ الملح لأكثر من 1000 ساعة | حدد طلاء Dacromet أو Geomet؛ الحد الأدنى لسمك الطلاء وفقًا للمواصفة ISO 1461؛ افحص التنقر >0.3 مم |
البيانات مبنية على محتوى الصفحة؛ عمر الكلال ومعدلات التآكل قيم نموذجية. الأداء الفعلي يعتمد على ظروف التشغيل المحددة وممارسات الصيانة
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
ثلاث نقاط تثبيت في العربات وعلى الأرصفة: المواصفة والتحميل الدوري وخط إعادة الفحص
مسامير البوجي تتحمل سلامة التشغيل، ومع ذلك فإن القطار نفسه وأرصفته تحمل صفاً من مثبتات داخلية غير لافتة: صغيرة الحجم لكنها تتعرض لدورات يومية وتنظيف بالمواد الكيميائية. حدد المواصفة والوظيفة وخط إعادة الفحص لهذه المواضع الثلاثة مسبقاً، لتتوقف المراسلات ذهاباً وإياباً أثناء الاستفسار والاستلام.
| الجزء | المواصفة والمادة | نقاط التحميل الدوري والبيئة | التأمين وخط إعادة الفحص |
|---|---|---|---|
| حامل مسكة العربة | برغي M6-M8 مع صامولة قفل نايلون، 304 | تسارع القطار وكبحه يسلطان عليه حمل شد متناوب؛ دورة باب واحدة عند كل توقف — مئات الدورات في اليوم؛ الأجزاء الداخلية تتبع EN 45545، لذا يجب أن تكون صواميل القفل النايلون مثبطة للهب بدرجة V0 | البرغي مخفي خلف غطاء زخرفي — يتم فحص عزم الربط مع نزع الغطاء كل ستة أشهر |
| أعمدة الوقوف ودرابزين المسكات في العربة | براغي M8-M10، 304 | شد متناوب طويل الأمد، بالإضافة إلى حمل متكرر من الإمساك باليد | إعادة ربط دورية وفق قواعد الصيانة؛ يتم الفحص عند أي ارتخاء أو ضجيج |
| مقاعد الرصيف وصناديق الإعلانات المضيئة | براغي توسعة M8-M10، 304 (يُنصح بـ 316L للتثبيتات على مستوى الأرض) | تُمسح محطات المترو يومياً بهيبوكلوريت الصوديوم أو حمض البيرأسيتيك؛ يتعرض 304 للتنقر عند التلامس طويل الأمد مع الهيبوكلوريت | البراغي المكشوفة تستخدم أشكال رأس مضادة للسرقة (خماسي الفصوص أو توركس بمسمار مركزي)؛ براغي المقاعد تكون غاطسة داخل ثقب التثبيت — لا يوجد ما يمكن الإمساك به |
عبارة "مئات الدورات في اليوم" و "كل ستة أشهر" هي تقديرات تقريبية لترتيب المقدار — القيم الفعلية تتبع قواعد التشغيل والصيانة الخاصة بالخط. EN 45545 هو معيار السلامة من الحريق للسكك الحديدية، يُستشهد به رقمياً فقط؛ دون إعادة إنتاج بيانات أي بند.
المرجع الفني للقطاع
محاور الوظيفة الثلاثة لمثبتات مركبات السكك الحديدية: الحريق والإجهاد والتآكل
تنقسم المثبتات في القطار نفسه إلى ثلاثة محاور وظيفية حسب الموقع: المقصورة الداخلية على أساس السلامة من الحريق، ومعدات الجري على أساس الإجهاد، ونقاط التغذية الكهربائية والمناطق الساحلية على أساس التآكل. حدد المحور أولاً، ثم ناقش المادة والمقاس.
عبارة "مئات الدورات في اليوم" و "كل ستة أشهر" هي تقديرات تقريبية لترتيب المقدار. يُستشهد بـ EN 45545 رقمياً (السلامة من الحريق للسكك الحديدية)؛ وينطبق 316L على التثبيتات على مستوى الأرض.
المرجع الفني للقطاع
ثلاثة معايير، ثلاث مهام: براغي المركبات، الخواص الميكانيكية، والسلامة من الحريق داخل المقصورة
قبول براغي البوجي لا يتعلق بدرجة المتانة فحسب: معرفة أي معيار يحكم أي جزء من المواصفة يجعل الطلبات أقل غموضاً.
لم يتم استخدام أي أرقام تقريبية. المعايير TB/T 3143 وISO 898-1 وEN 45545 هي معايير علنية سارية، مذكورة بأرقامها للاسترشاد فقط؛ دون استنساخ أي بيانات بنود.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · الخطة أ · براغي تعليق العربة | B · الخطة ب · براغي ومسامير توصيل هيكل العربة | C · الخطة ج · تجهيزات ومشابك الكتينة | |
|---|---|---|---|

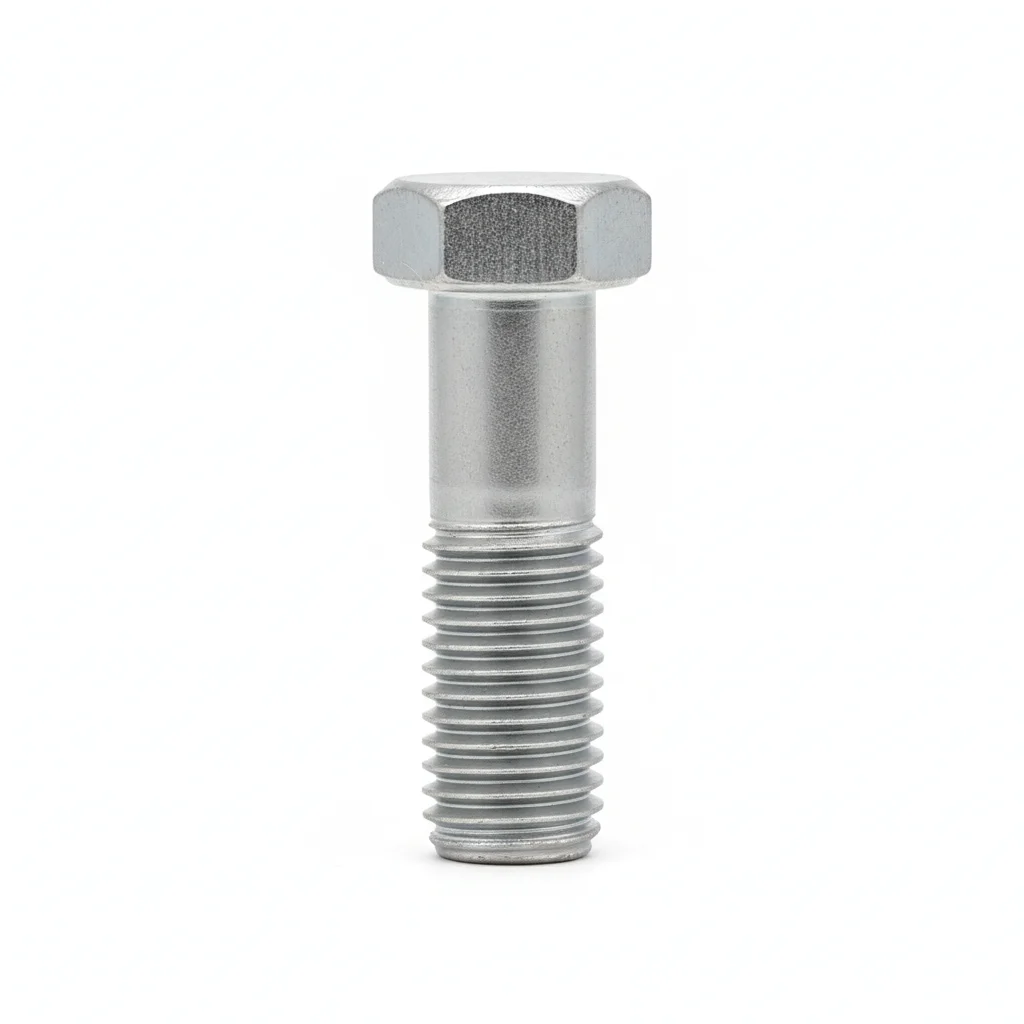

| 1. برغي سداسي عالي القوة | |||
| المواصفة | M16-M30 | M30×120 | M30×120 |
| المادة | 42CrMo Dacromet | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 316L |
| الدرجة | الدرجة 10.9 | A2-70 | A4-80 |
| التشطيب | HDG >=55um وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 |
| 2. صامولة مقفلة | |||
| المواصفة | M16-M30 | M30 | M30 |
| المادة | 35CrMo Dacromet | فولاذ مقاوم للصدأ 304 | Ti6Al4V |
| الدرجة | الدرجة 10H | A2-70 | — |
| التشطيب | HDG >=55um وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 |
| 3. حلقة نابضية | |||
| المواصفة | حسب مواصفات البرغي | NL30 | NL30sp |
| المادة | فولاذ نابضي Dacromet | EN 1.7182 | 316L |
| الدرجة | — | داكروميت | — |
| التشطيب | HDG >=55um وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 |
| 4. دبوس كوتري | |||
| المواصفة | Φ3-Φ8 | M10-M12 | M10-M12 |
| المادة | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 |
| الدرجة | — | A2 | A2 |
| التشطيب | HDG >=55um وفقًا لـ ISO 1461 | مُخمَّل | مُخمَّل |
| 5. حلقة تسوية مانعة للارتخاء | |||
| المواصفة | مطابقة M16-M30 | M10-M12 | M10-M12 |
| المادة | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 |
| الدرجة | — | A2 | A2 |
| التشطيب | HDG >=55um وفقًا لـ ISO 1461 | مُخمَّل | مُخمَّل |
دليل الاختيار
كيف تختار حل المثبتات بناءً على مكونات المركبة؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| نظام العربة (مترو/قطار خفيف/ترام)، يتحمل اهتزاز وصدمات التلامس بين العجلة والسكة (M30 Grade 10.9، صدمة 5-10G، 10^7 دورة) | الخطة A · مسامير تعليق العربة: مسمار سداسي عالي القوة 42CrMo Dacromet Grade 10.9 (M16-M30)، صامولة قفل 35CrMo Grade 10H، مسمار مشقوق 304 Stainless | تتطلب EN 13749 التحقق من الكلال تحت 10^7 دورة تحميل؛ مقاومة الفك عبر صامولة القفل/المسمار المشقوق؛ فئة التآكل C3 وفقًا لـ ISO 12944-2 |
| هيكل جسم العربة (قطار فائق السرعة/قطار بين المدن/مترو)، وصلة الغلاف والهيكل | الخطة B · براشيم ومسامير توصيل جسم العربة: مسمار عربة 304 Stainless A2-70 (M30x120)، غسالة مانعة للفك إسفينية الشكل Dacromet، غسالة مسطحة A2 | يوفر التثبيت بالبرشمة مقاومة كلال وإحكام أفضل وفقًا لـ EN 15085، والوصلة المثبتة بالمسامير تسهل الصيانة؛ فئة التآكل C4 قاسية وفقًا لـ ISO 12944-2 |
| نظام الإمداد بالطاقة (سكة حديدية مكهربة/مترو)، تثبيت الشبكة الهوائية وسلك التلامس | الخطة C · تركيبات ومشابك الشبكة الهوائية: مسمار عربة 316L A4-80 (M30x120)، صامولة قفل من سبائك التيتانيوم Ti6Al4V، غسالة مانعة للفك إسفينية الشكل 316L | مطابقة المادة مع الموصل تتجنب التآكل الجلفاني؛ عزم التركيب متحكم به بدقة؛ فئة التآكل C5-M قصوى وفقًا لـ ISO 12944-2 |
الخطة أ · براغي تعليق العربة
معيار C3 وفقًا لـ ISO 12944-2
| برغي سداسي عالي القوة | صامولة مقفلة | حلقة نابضية | دبوس كوتري | حلقة تسوية مانعة للارتخاء | |
|---|---|---|---|---|---|
| المواصفة | M16-M30 | M16-M30 | حسب مواصفات البرغي | Φ3-Φ8 | مطابقة M16-M30 |
| المادة | 42CrMo Dacromet | 35CrMo Dacromet | فولاذ نابضي Dacromet | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 |
| الدرجة | الدرجة 10.9 | الدرجة 10H | — | — | — |
| التشطيب | HDG >=55um وفقًا لـ ISO 1461 | HDG >=55um وفقًا لـ ISO 1461 | HDG >=55um وفقًا لـ ISO 1461 | HDG >=55um وفقًا لـ ISO 1461 | HDG >=55um وفقًا لـ ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | توصيل إطار العربة | منع الارتخاء للبراغي عالية القوة | تعزيز تأثير منع الارتخاء | منع ارتخاء ثانوي للأجزاء الحرجة | حماية ثانوية لمنع الارتخاء |
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصلات على أسطح التلامس. ضع المثبت مع حلقة Belleville تحت رأس البرغي والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط النجمة. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس السماكة.
- ضع علامة طلاء ختم العزم. صور التجميعة النهائية من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت وفقًا للمواصفة. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت يقل عن 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة ب · براغي ومسامير توصيل هيكل العربة
C4 بيئة قاسية وفق ISO 12944-2
| برغي بوجي | صامولة مضادة للفك | حلقة إسفينية مضادة للفك | حلقة مسطحة | حلقة مسطحة | |
|---|---|---|---|---|---|
| المواصفة | M30×120 | M30 | NL30 | M10-M12 | M10-M12 |
| المادة | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | EN 1.7182 | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 |
| الدرجة | A2-70 | A2-70 | داكروميت | A2 | A2 |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | مُخمَّل | مُخمَّل |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.005 كجم | ~0.005 كجم |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 500 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | كيس بلاستيكي | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 |
| الاستخدام | بوجي خطوط السكك الحديدية الساحلية | مطابقة لبراغي 304 | مضادة للفك للبراغي الحرجة | توزيع الحمل | توزيع الحمل |
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركبًا مانعًا للتآكل يتحمل درجات حرارة من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفق المواصفات. اربط بنمط متقاطع. افحص 10% بأداة تحقق. سجل مع بيانات بيئية.
- اختبر الشد على عينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- ضع طبقة حماية مقاومة للعوامل الجوية. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت حمل التصميم. تنفصل الوصلة في ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفق المواصفات. استخدم مفتاح عزم معاير بدقة ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي أقل من 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: فك وفحص كامل لعينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة ج · تجهيزات ومشابك الكتينة
C5-M شديد وفقًا للمعيار ISO 12944-2
| برغي العربة | صامولة مانعة للفك من سبائك التيتانيوم | حلقة إسفينية مانعة للفك | حلقة مسطحة | حلقة مسطحة | |
|---|---|---|---|---|---|
| المواصفة | M30×120 | M30 | NL30sp | M10-M12 | M10-M12 |
| المادة | فولاذ مقاوم للصدأ 316L | Ti6Al4V | 316L | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 |
| الدرجة | A4-80 | — | — | A2 | A2 |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | مُخمَّل | مُخمَّل |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.005 كجم | ~0.005 كجم |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 500 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | كيس بلاستيكي | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 |
| الاستخدام | الخطوط البحرية / الخطوط عالية التآكل | أقصى مقاومة للتآكل + تقليل الوزن | مانعة للفك للخطوط البحرية | توزيع الحمل | توزيع الحمل |
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل من الدرجة البحرية بمدى حرارة -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق PMI من عينة 10%. وثق النتائج لتدقيق الامتثال.
- اختبر عينة 10% بفحص الاختراق الصبغي. استبدل أي عينة تظهر عليها علامات تشقق.
- ضع مادة مانعة للتسرب وفقًا للمواصفات. قم بتركيب أجهزة مراقبة دائمة لقياس الحالة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من أدوات التثبيت لظروف الخدمة | يفشل المثبت تحت حمل التصميم. ينفصل الوصل في ظل ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت وفقًا للمواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أقرب). أعد ربط أي مثبت يقل عن 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
المعايير المرجعية
الأساس الفني والمعايير المرجعية
الشروط الفنية لمثبطات اللهب للمواد المعدنية للقاطرات والمخزون المتحرك
لحام مركبات السكك الحديديةتطبيقات السكك الحديدية - لحام هياكل مركبات السكك الحديدية
براغي القاطرات والمخزون المتحركالشروط الفنية لتجهيزات الكتينة للسكك الحديدية المكهربة
الخواص الميكانيكية لبراغي الفولاذ الكربونيتطبيقات السكك الحديدية - المعدات الإلكترونية المستخدمة في المخزون المتحرك
IEC 62128-1:2020تطبيقات السكك الحديدية - التركيبات الثابتة - السلامة الكهربائية والتأريض ودائرة العودة
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
