عوازل حامل سكة التلامس: مقارنة بين المركب والسيراميك وFRP
قارن بين ثلاثة حلول مواد لدعامات عزل السكة الثالثة: مركب SMC، وسيراميك الألومينا، وFRP بألياف الكربون. ركز على تقليل مسافة الزحف بسبب التلوث، ومعدلات تلف التركيب، والشيخوخة طويلة الأمد. يشمل براغي التثبيت، وحلقات العزل، وفترات الصيانة.
تدقيق المخاطر // التشخيص الهندسي
دليل تجنب أخطاء الشراء
"على خط الإنتاج، تحدث هذه الأمور كل يوم."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
تسرب التيار بسبب التلوث على عوازل حوامل قضيب التلامس
إجراءات التصحيح
الخطر-02
ارتفاع معدل تلف التركيب بسبب هشاشة المواد
إجراءات التصحيح
الخطر-03
تدهور الأداء بسبب التعرض الخارجي طويل الأمد
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
مسافة التسرب ومقاومة التلوث: معايير الاختيار الرئيسية
في أنفاق المترو، يمتص التلوث على سطح العازل الرطوبة، مما يقلل مسافة التسرب من 250 مم المصممة إلى أقل من 150 مم، مما يعرض لخطر الوميض. يؤثر اختيار المادة مباشرة على أداء التسرب والموثوقية طويلة الأمد
ما يجب التحقق منه
- 1الحوامل المركبة (SMC): جهد تحمل ≥15 كيلو فولت، قوة انحناء ≥200 ميجا باسكال، معدل تلف 1.5%-3%، مناسبة لـ DC750V، سرعة ≤80 كم/ساعة
- 2الحوامل الخزفية (Al2O3 95%): جهد تحمل ≥25 كيلو فولت، قوة انحناء ≥300 ميجا باسكال، معدل تلف 8%-12%، مناسبة لـ DC1500V، خطوط الحمولة الثقيلة
- 3حوامل FRP (ألياف الكربون): جهد تحمل ≥30 كيلو فولت، قوة انحناء ≥400 ميجا باسكال، تدهور القوة 20%-30% بعد 5-7 سنوات، مناسبة للخطوط عالية السرعة ≥120 كم/ساعة

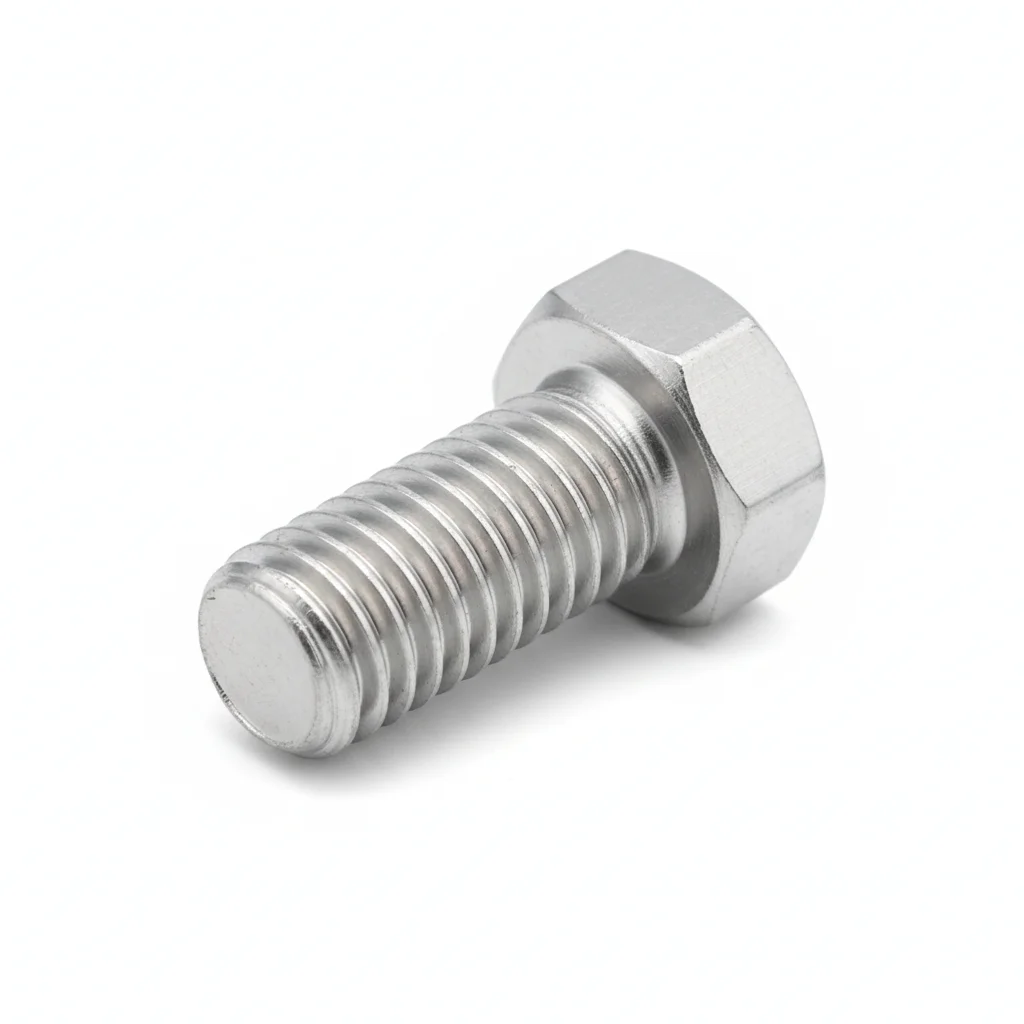

- 4براغي التثبيت: فولاذ مقاوم للصدأ A4-80 M16 للمواد المركبة، سبيكة تيتانيوم TC4 M18 للسيراميك، Hastelloy C-276 M20 لـ FRP
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| مسافة التسرب تحت التلوث | يقلل التلوث مسافة التسرب من 250 مم إلى أقل من 150 مم، مما يسبب تفريغًا سطحيًا >10 مللي أمبير وكربنة | حدد الحد الأدنى لمسافة التسرب وفقًا لـ EN 50122 ومستوى التلوث؛ واطلب تقرير اختبار التلوث |
| معدل التلف أثناء التركيب | تبلغ نسبة تلف الحوامل الخزفية 8%-12% مقارنة بـ 1.5%-3% للمواد المركبة، مما يؤثر على تكلفة المشروع والجدول الزمني | اطلب بيانات معدل التلف من المورد؛ وفكر في استخدام المواد المركبة لتقليل مخاطر التلف |
| تدهور القوة على المدى الطويل | يفقد FRP 20%-30% من قوة الشد بعد 5-7 سنوات في الهواء الطلق؛ بينما يفقد المركب 5%-8% فقط | اطلب بيانات اختبار التقادم المتسارع وفقًا للمعيار ذي الصلة؛ وحدد حد التدهور المقبول |
| مقاومة العزل وفقًا لـ EN 50122 | يجب أن تكون مقاومة عزل قضيب التلامس ≥0.5 ميجا أوم/كم؛ القيم الأقل تسبب أعطالًا خاطئة وتوقف القطار | حدد طريقة اختبار مقاومة العزل ومعايير القبول في المشتريات |
البيانات مبنية على محتوى الصفحة. الأداء الفعلي يعتمد على المنتج المحدد وظروف التركيب. تحقق من تقارير اختبار المورد
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
سلسلة التآكل الإجهادي SCC لمسامير تثبيت مترو المناطق الساحلية: من اختيار خاطئ للمادة إلى كسر صامت
تعيش مثبتات حوامل سكة التغذية طوال العام في بيئة نفق رطبة ومحملة بالكلوريد. تبدأ السلسلة عند اختيار المادة: ضبط المتانة بشكل صحيح مع تجاهل الكلوريدات يعني نمو الشرخ حيث لا يراه أحد.
- 1تبقى أنفاق المترو الساحلي رطبة ومحملة بالكلوريد: تُمسح المحطات يومياً بمنظفات هيبوكلوريت الصوديوم وحمض البيرأسيتيك، وتحمل الرطوبة الكلوريدات إلى كل وصلة من وصلات مسامير التثبيت
- 2يُحدد حجم مسامير تثبيت الحوامل أولاً حسب المتانة: العقد عالية الإجهاد تحصل على مسامير عالية المتانة أو من التيتانيوم — TC4 في هذه المخططات — تنجح المتانة، لكن السبيكة لم تُفحص مقابل بيئة الكلوريد
- 3البيئة الرطبة المحملة بالكلوريد مع إجهاد الشد العالي تؤدي إلى التآكل الإجهادي: ينمو الشرخ دون إنذار واضح وينتهي بكسر هش؛ وغالباً ما يُفسَّر في الموقع خطأً على أنه حمل زائد، بينما السبب الحقيقي هو سبيكة لا تتحمل التآكل الإجهادي بالكلوريد SCC
- 4المسمار المكسور يتوقف عن تثبيت الحامل: يسقط الحامل وتنزاح سكة التغذية — سقوط جزء من نظام جر مكهرب ليس مجرد استبدال مسمار واحد
- 5يكمن الحل في اختيار المادة: في النقاط الرطبة المكلورة حدد مسامير التثبيت عند 316L كحد أدنى (عُرف مسامير التثبيت الأرضية في المترو)، وفي الخطوط الساحلية انتقل مباشرة إلى سبيكة مقاومة للتآكل الإجهادي بالكلوريد — Hastelloy C-276 أو Ti-Pd في هذه المخططات — تحقق من شهادة المصنع عند الاستلام ونفذ فحصاً دورياً بالعينات باختبار الصبغة المتغلغلة بعد التركيب
لا تُستخدم أرقام تقديرية لمرتبة القيمة؛ مسامير التثبيت في النقاط الرطبة المكلورة تبدأ من 316L كحد أدنى، وتُحدد الدرجات النهائية وفق تقييم التآكل الخاص بالمشروع.
المرجع الفني للقطاع
قبول مثبطات اللهب للبوليمرات على طول المسار: الفئة V0 أولاً، وEN 45545 يغطي الأجزاء الداخلية للمركبات
كل جزء بوليمر في عائلة حوامل سكة التغذية — الحوامل المركبة، وأغطية طرد الطيور، والحشيات، وأغلفة أجهزة المراقبة — هو مادة عضوية، لذا فإن فئة مثبط اللهب حد لا يمكن للمشتريات تجاوزه. عُرف السكك الحديدية للمثبتات البوليمرية: صواميل القفل النايلون من الفئة V0؛ ومواد الأجزاء الداخلية للمركبات حسب EN 45545 (معيار السلامة من الحريق للسكك الحديدية، ونطاقه هو الأجزاء الداخلية للمركبات). أبقِ المستويين منفصلين: قبل التحقق من EN 45545، تأكد أن البند جزء داخلي للمركبة — الأجزاء الجانبية للمسار في الأنفاق تقع خارج نطاقه؛ بالنسبة للبوليمرات الجانبية للمسار مثل أغطية طرد الطيور وأغلفة الحوامل، أكد فئة مثبط اللهب مقابل التصميم الخاص بالسلامة من الحريق في المشروع — غطاء طرد الطيور في هذه المخططات محدد بالفئة V0. ضع فئة مثبط اللهب ضمن متطلبات صحيفة المادة عند الاستفسار، ولا تقبل دفعات يترك فيها المورد الفئة دون تحديد.
لا تُستخدم أرقام تقديرية لمرتبة القيمة. EN 45545 هو معيار السلامة من الحريق للسكك الحديدية (نطاقه: الأجزاء الداخلية للمركبات)، يُستشهد به بالرقم فقط؛ لا يُستنسخ أي بيانات لبنوده — تُؤكد فئة مثبط اللهب لبوليمرات جانب المسار مقابل التصميم الخاص بالسلامة من الحريق في المشروع.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · الخطة أ · حامل مركب قياسي | B · الخطة ب·حامل مقوى بالسيراميك | C · الخطة C·قوس فاخر من FRP | |
|---|---|---|---|
| 1. حامل مركب | |||
| المواصفة | تحمل جهد ≥15kV، قوة انثناء ≥200MPa | تحمل جهد ≥25كيلوفولت، قوة انثناء ≥300ميجاباسكال | تحمل جهد ≥30kV، قوة انثناء ≥400MPa |
| المادة | SMC مقوى بالألياف الزجاجية | سيراميك Al2O3 بنسبة 95% | ألياف الكربون / راتنج الإيبوكسي |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 2. برغي تثبيت | |||
| المواصفة | M16×120 مم | M18×140مم | M20×150mm |
| المادة | فولاذ مقاوم للصدأ A4-80 | سبائك التيتانيوم TC4 | Hastelloy C-276 |
| الدرجة | A4-80 | — | — |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 3. حلقة عازلة | |||
| المواصفة | سمك 5 مم، تحمل جهد ≥10kV | مقاومة حرارة -60~200 درجة مئوية | زاوية التلامس ≥150° |
| المادة | لوح قماش زجاجي إيبوكسي G10 | مطاط EPDM | طلاء نانو فلوروكربوني |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 4. غطاء مقاوم للطيور | |||
| المواصفة | قطر 200 مم | مانعة صواعق مدمجة | إرسال LoRa، عمر البطارية 5 سنوات |
| المادة | بلاستيك هندسي ABS | فولاذ مقاوم للصدأ + سيراميك | مطاط EPDM |
| الدرجة | مثبط للهب V0 | — | IP67 |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 5. مشبك كابل التأريض | |||
| المواصفة | مناسب لكابل 50 مم² | مراقبة تيار التسرب | نسبة التخميد ≥0.15 |
| المادة | نحاس مطلي بالقصدير | مطاط EPDM | مادة لزجة مرنة |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
دليل الاختيار
كيف تختار المنتج المناسب؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| الظروف العادية: خطوط مترو عادية، تغذية DC750V، السرعة ≤80km/h | الخطة A·حامل قياسي مركّب | حامل مركّب SMC يتحمل ≥15kV، مقاومة الانحناء ≥200MPa، معدل التلف 1.5%-3% |
| الظروف القاسية: مترو حمولة ثقيلة/قطار خفيف، تغذية DC1500V، السرعة ≤100km/h | الخطة B·حامل معزز بالسيراميك | حامل سيراميك Al2O3 95% يتحمل ≥25kV، مقاومة الانحناء ≥300MPa، معدل التلف 8%-12% |
| الظروف القصوى: قطار خفيف عالي السرعة/قطار مغناطيسي معلق، تغذية DC1500V، السرعة ≥120km/h | الخطة C·حامل فاخر من FRP | حامل من ألياف الكربون يتحمل ≥30kV، مقاومة الانحناء ≥400MPa، تدهور القوة 20%-30% بعد 5-7 سنوات |
الخطة أ · حامل مركب قياسي
C3 قياسي وفق ISO 12944-2
| حامل مركب | برغي تثبيت | حلقة عازلة | غطاء مقاوم للطيور | مشبك كابل التأريض | |
|---|---|---|---|---|---|
| المواصفة | تحمل جهد ≥15kV، قوة انثناء ≥200MPa | M16×120 مم | سمك 5 مم، تحمل جهد ≥10kV | قطر 200 مم | مناسب لكابل 50 مم² |
| المادة | SMC مقوى بالألياف الزجاجية | فولاذ مقاوم للصدأ A4-80 | لوح قماش زجاجي إيبوكسي G10 | بلاستيك هندسي ABS | نحاس مطلي بالقصدير |
| الدرجة | — | A4-80 | — | مثبط للهب V0 | — |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | دعم عزل سكة التلامس | تثبيت الحامل | عزل كهربائي | منع قصر الدارة بسبب الطيور | تأريض السلامة |
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصلات على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط نجمة. عزم الربط إلى 42 نيوتن متر +/-2 نيوتن متر بمفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس السماكة.
- ضع علامة طلاء ختم العزم. صور التجميع المكتمل من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت مقابل المواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة ب·حامل مقوى بالسيراميك
C4 بيئة قاسية وفق ISO 12944-2
| حامل سيراميك الألومينا | برغي سبائك التيتانيوم | حشية مطاط السيليكون | غطاء الحماية من الصواعق | مستشعر مراقبة ذكي | |
|---|---|---|---|---|---|
| المواصفة | تحمل جهد ≥25كيلوفولت، قوة انثناء ≥300ميجاباسكال | M18×140مم | مقاومة حرارة -60~200 درجة مئوية | مانعة صواعق مدمجة | مراقبة تيار التسرب |
| المادة | سيراميك Al2O3 بنسبة 95% | سبائك التيتانيوم TC4 | مطاط EPDM | فولاذ مقاوم للصدأ + سيراميك | مطاط EPDM |
| الدرجة | — | — | — | — | — |
| التشطيب | جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | دعم عزل سكة التلامس | تثبيت فائق القوة | إحكام مانع للماء | الحماية من الصواعق | مراقبة العزل في الوقت الفعلي |
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2ميكرومتر.
- ضع مركبًا مانعًا للتآكل بمعدل تحمل -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفق المواصفات. اربط بنمط متقاطع. افحص 10% بأداة تحقق. سجل مع بيانات البيئة.
- اختبر الشد على عينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أيًا منها أقل من حد القبول.
- طبق طبقة حماية مقاومة للعوامل الجوية. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفق المواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي أقل من 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة C·قوس فاخر من FRP
C5-M شديد وفقًا لمعيار ISO 12944-2
| قوس مركب من ألياف الكربون | برغي Hastelloy | طلاء ذاتي التنظيف | وحدة مراقبة لاسلكية | مخمد زلزالي | |
|---|---|---|---|---|---|
| المواصفة | تحمل جهد ≥30kV، قوة انثناء ≥400MPa | M20×150mm | زاوية التلامس ≥150° | إرسال LoRa، عمر البطارية 5 سنوات | نسبة التخميد ≥0.15 |
| المادة | ألياف الكربون / راتنج الإيبوكسي | Hastelloy C-276 | طلاء نانو فلوروكربوني | مطاط EPDM | مادة لزجة مرنة |
| الدرجة | — | — | — | IP67 | — |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | دعم عزل سكة التلامس | تثبيت مقاوم للتآكل | مضاد للوميض الكهربائي | مراقبة عن بعد | حماية من الزلازل |
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل بدرجة بحرية يتحمل من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق PMI من عينة 10%. وثق للتدقيق الامتثالي.
- اختبر NDT لعينة 10% باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر عليها علامات تشقق.
- ضع مادة مانعة للتسرب وفقًا للمواصفات. ثبت أجهزة مراقبة الحالة الدائمة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل المثبت تحت الحمل التصميمي. ينفصل الوصل تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت وفقًا للمواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يؤدي تلوث السطح إلى منع الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت يقل عن 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
المعايير المرجعية
الأساس الفني والمراجع المعيارية
"أسلاك التلامس النحاسية وسبائك النحاس للسكك الحديدية المكهربة"، والتي تحدد متطلبات الأداء الكهربائي والميكانيكي لأنظمة سكة التلامس
لحام مركبات السكك الحديدية"تطبيقات السكك الحديدية - التركيبات الثابتة - السلامة الكهربائية والتأريض ودائرة العودة"، والتي تحدد متطلبات السلامة الكهربائية والتأريض لأنظمة إمداد الطاقة بالتيار المستمر
الشروط الفنية للسكة الثالثة"نظام إمداد الطاقة الجر بالتيار المستمر للنقل الحضري بالسكك الحديدية"، والذي يحدد مواصفات التصميم لأنظمة إمداد الطاقة DC750V/1500V
تأريض السكك الحديدية ودائرة العودة"تطبيقات السكك الحديدية - التركيبات الثابتة - السلامة الكهربائية والتأريض ودائرة العودة"، معيار السلامة الكهربائية للسكك الحديدية الأوروبية
حماية التيار الشارد"كابلات معزولة هوائية بجهد مقنن 10kV"، والتي تحدد الأداء الكهربائي ومقاومة الطقس للمواد العازلة
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
