Крепёж зерносушилок: реальная логика выбора для влажных условий 50-85°C
Сельскохозяйственная инфраструктура/Переработка сельскохозяйственной продукции/Крепёж зерносушилок

Крепёж зерносушилок: реальная логика выбора для влажных условий 50-85°C

Зона горячего воздуха башни сушилки — не высокотемпературная среда: горячий воздух всего 50-85°C (GB/T 21015-2023). Реальные угрозы: влажная + слабокислая коррозия, ежедневные термоциклы и сенсибилизация нержавеющей стали при сварке.

Возможности поставки →

Аудит рисков // Инженерная диагностика

Руководство по ошибкам закупки

"Это происходит каждый день на производственной линии."

Риск-01

Потеря предварительного натяга болтов в среднетемпературной зоне сушилки при термоциклах

Болты в среднетемпературном участке (100-200°C) зерносушилок ежедневно подвергаются десяткам циклов нагрева-охлаждения. При каждой разнице температур 100°C длина болта M16 изменяется примерно на 0.1 мм — повторяющееся тепловое расширение и сжатие вызывает износ от вибрации между резьбой болта и гайками→предварительное натяжение снижается на 30-50% через 3-6 месяцев (порядковая оценка)→соединения фланцев ослабевают→утечка горячего воздуха→эффективность сушки снижается + энергопотребление возрастает.

Корректирующие меры

При установке болтов в среднетемпературной зоне увеличивайте момент затяжки на 15% относительно значений при комнатной температуре (запас на горячую релаксацию). Перед каждым сезоном останавливайте машину и проверяйте момент затяжки болтов в холодном состоянии — болты с падением натяга >20% следует заменять (резьба старых болтов изношена). Рекомендуются болты из нержавеющей стали 304 (коэффициент теплового расширения близок к углеродистой стали, лучшая совместимость).

Риск-02

Высокотемпературное окисление и коррозия вызывают преждевременный выход крепежа из строя

Зерносушилки работают при температуре горячего воздуха 50-85°C (GB/T 21015-2023) с высокой влажностью и кислыми газами (например, уксусная кислота, пропионовая кислота). В секции горячего воздуха башни при 50-85°C традиционная нержавеющая сталь (304) работает достаточно эффективно, но может подвергаться сенсибилизации в зоне термического влияния при воздействии температуры 425-815°C во время сварки; оцинкованная углеродистая сталь выходит из строя в основном из-за истощения цинкового слоя в условиях слабокислого конденсата (гальванический цинковый слой разрушается за 1-2 года; горячее цинкование толщиной ≥40μm служит 4-10 лет); керамическое волокно, хотя и устойчиво к температурам выше 1000°C, образует микротрещины от температурных напряжений при частых тепловых циклах, в среднем только 200-300 циклов. Статистика показывает, что около 35% остановок сушилок вызваны разрушением или ослаблением крепежа, с прямыми убытками до 25,000 RMB за каждый случай.

Корректирующие меры

✓Болты зоны горячего воздуха: оцинкованная горячим способом углеродистая сталь (GB/T 5267.3, ≥40μm на резьбе); 304 (A2-70) для частей для контакта с пищевыми продуктами; ✅ Никогда не используйте электроосажденный цинк (5-8μm проникает за 1-2 года в слабокислом конденсате); ✅ оценивайте потерю цинка по ISO 9223; используйте 304 непосредственно в прибрежных/высоковлажностных регионах.

Риск-03

Несовпадение коэффициентов теплового расширения ведет к ослаблению предварительного натяга и утечке

Фланцевые соединения в зерносушилках обычно используют стальные болты с чугунными или керамическими уплотнениями, но коэффициент теплового расширения стали (11-13×10⁻⁶/°C) отличается от коэффициента для керамического волокна (3-5×10⁻⁶/°C) в 3 раза. При 500°C разница теплового расширения на длину 100 мм достигает 0.6 мм, что вызывает снижение предварительной затяжки болта на 40-60%, отказ уплотнения, утечку горячего воздуха и рост потребления энергии на 8-12%. Полевые отзывы указывают, что около 20% крепежных изделий требуют повторной затяжки после 100 часов эксплуатации, и повторная затяжка может привести к износу или обрыву резьбы, при этом затраты на обслуживание составляют 18% годового бюджета на обслуживание оборудования.

Корректирующие меры

✓Корпус печи (топка при нескольких сотнях °C) поставляется производителем оборудования с жаропрочными стальными/керамоволоконными уплотнениями — это не предмет закупки крепежа; ✅ башенная зона горячего воздуха 50-85°C подвержена коррозии; жаропрочные стали и Инвар не нужны.

Особенности условий эксплуатации

Реальная температура в башне сушилки: зона горячего воздуха — всего 50-85°C

Зонирование температуры в башне сушилки: зона горячего воздуха — всего 50-85°C (GB/T 21015-2023, по уровням зерна); высокие температуры существуют только в топке печи. Реальные причины выхода из строя башенного крепежа — влажная + слабокислая коррозия, ежедневные пуско-остановочные термоциклы и сенсибилизация сварных швов — а не высокотемпературное окисление.

Что проверить

  • 1Фланцы/стены зоны горячего воздуха (50-85°C): горячее цинкование (≥40μm) или 304; электроосажденный цинк проникает за 1-2 года в слабокислом конденсате.
  • 2Сварные швы нержавеющей стали (диапазон сенсибилизации 425-815°C): выбирайте низкоуглеродистую 304L + травление/пассивация кислотами для предотвращения межкристаллитной коррозии.
  • 3Топка печи (несколько сотен °C): готовое оборудование — жаропрочная сталь/керамоволоконные уплотнения поставляются производителем оборудования.
Пункт проверкиПочему это важноЧто указать в запросе/чертеже
Диапазон рабочей температурыЗона горячего воздуха — всего 50-85°C — жаропрочные стали не нужны для башниУкажите уровень горячего воздуха по зерну в соответствии с GB/T 21015-2023
Частота циклов пуска-остановкиМногократные ежедневные циклы → термоциклы → потеря предварительного натягаЗапросите данные по сохранению предварительного натяга после термоциклов у поставщика
Среда воздействияВысокая влажность + слабокислый конденсат ускоряют потерю покрытия; пылевоздушный поток добавляет абразивный износОценивайте потерю цинка по ISO 9223; указывайте 304 (A2-70) для частей для контакта с пищевыми продуктами
Контроль предварительного натяга при установкеСлишком высокий — перегрузка; слишком низкий — утечкаОпределите диапазон момента затяжки/предварительного натяга; выполняйте затяжку динамометрическим ключом

Технический справочник отрасли

Три температурные зоны в башне: какая определяет выбор

Температура внутри сушильной башни неоднородна — секция горячего воздуха, зерновой слой и топка имеют каждая свой показатель, а крепеж подвергается воздействию только одного из них.

Секция горячего воздуха: 50–85°C (GB/T 21015-2023, по культурам: рис-сырец 50–70, пшеница 60–75, кукуруза 65–85, соя 55–70°C) — рабочая зона для подбора крепежаПредел температуры зернового слоя: 45–60°C (рис-сырец 45, пшеница 55, кукуруза 60, соя 50°C); температура горячего воздуха обычно на 15–20°C выше температуры зернаДиапазон сенсибилизации сварного шва 425–815°C (максимальная чувствительность при 650°C) — температура изготовления, а не эксплуатационный режим внутри башниТопка печи — несколько сотен °C — зона комплектного оборудования; крепеж там не устанавливается

Температурные уровни — по GB/T 21015-2023; диапазон 425–815°C является температурой сварочного процесса, а не эксплуатационным режимом.

Технический справочник отрасли

Крепеж сушильной башни по месту установки: материал, условия работы и контроль

Крепеж башни различается по месту установки: секция горячего воздуха, зоны сварки, стенки и детали контакта с пищевым продуктом требуют разных материалов и разных критериев приемки.

Место установкиРазмерМатериал/покрытиеУсловия работы / ключевой параметрСтопорение, антикоррозионная защита и контроль
Болты распределителя горячего воздуха / коробовM8–M12горячее цинкование (резьба ≥40 μm) или 30450–85°C влажный воздух + слабокислый конденсатвыборочный контроль преднатяга при ежегодном останове (ослабление от термоциклирования)
Сварные соединения из нержавеющей сталина шов304L/316L низкоуглеродистыевоздействие 425–815°C при сварке (диапазон сенсибилизации)кислотное травление/пассивация после сварки против межкристаллитной коррозии
Болты стенок / фланцев башниM8–M12углеродистая сталь с горячим цинкованием (резьба ≥40 μm)высокая влажность + пленка слабокислого конденсатабез электролитического цинкования (быстро проедается в слабокислой среде)
Детали контакта с пищевым продуктомна деталь304 (A2-70)контакт с пищевым продуктом — ионы цинка/железа не должны попадать в продуктповерхность Ra <3.2 μm; при замене не зачищать ржавчину шлифовкой (шероховатая поверхность задерживает остатки)

В данной таблице оценочные значения порядка величин не приводятся.

Технический справочник отрасли

Цепочка сенсибилизации: как сварной шов 304 разрушается во влажном тепле

Для коробов и воздуховодов из нержавеющей стали проблема не в прочности — а в том, что оставляют после себя секунды сварки. Цепочка следующая:

  1. 1Короба и воздуховоды из стали 304/316 свариваются; зона термического влияния сварного шва кратковременно находится в диапазоне 425–815°C
  2. 2Cr₂₃C₆ выделяется по границам зерен, связывая хром и оставляя обедненную хромом зону рядом со швом (максимальная чувствительность при 650°C)
  3. 3Термообработка на твердый раствор после сварки отсутствует — обедненная зона сохраняется
  4. 4Влажное тепло 50–85°C и слабокислый конденсат покрывают поверхность шва
  5. 5Обедненная хромом зона корродирует первой → межкристаллитная коррозия рядом со швом → потеря прочности и герметичности соединения
  6. 6Решение: переход на низкоуглеродистые марки 304L/316L или кислотное травление и пассивация зоны шва

Механизм сенсибилизации и его температурный диапазон (425–815°C, максимальная чувствительность при 650°C) — данные из опубликованной литературы, а не оценочные значения порядка величин.

Технический справочник отрасли

Ежегодный останов: четыре проверки крепежа сушильной башни

Сушильная башня ежедневно проходит множество циклов пуск-останов — выполняйте эти четыре проверки при каждом останове для раннего выявления проблем.

  • Выборочный контроль преднатяга болтов распределителя горячего воздуха: ежедневный термоцикл пуск-останов постепенно снижает преднатяг — сравнивайте выборку с протоколом монтажа
  • Контроль износа покрытия: в условиях слабокислого конденсата потеря цинка составляет около 5–10 μm/год (оценочное значение порядка величин); после сквозного проедания сталь корродирует и сечение уменьшается → разрушение при вибрации → отрыв удерживающих планок и просыпание зерна
  • Осмотр зон сварки нержавеющей стали: ранние признаки межкристаллитной коррозии — отслаивание и микротрещины рядом со швом — выявляются визуальным контролем
  • Проверка прослеживаемости материала: подтверждайте 304 (A2-70) на деталях контакта с пищевым продуктом; не применять электролитическое цинкование (слой 5–8 μm проедается примерно за 0.5–1.6 года в слабокислом конденсате)

Потеря цинка ~5–10 μm/год и сквозное проедание электролитического цинкового слоя 5–8 μm примерно за 0.5–1.6 года — оба показателя являются оценочными значениями порядка величин.

Технический справочник отрасли

Почему для крепежа сушильной башни не требуется жаропрочная сталь

Перед выбором развеем распространенный миф: секция горячего воздуха башни — это всего 50–85°C.

Окисление и ползучесть углеродистой стали при 50–85°C пренебрежимо малы — для крепежа башни не требуются жаропрочная сталь или высокотемпературные сплавы. Температура в несколько сотен градусов существует только в топке печи, которая относится к зоне комплектного оборудования, поставляемого OEM с жаропрочной сталью и уплотнениями из керамического волокна. Реальных переменных выбора на башне три: влажная + слабокислая коррозия, ежедневный термоцикл пуск-останов и сенсибилизация сварных швов нержавеющей стали. После подтверждения температурного уровня горячего воздуха для конкретной культуры по GB/T 21015-2023 для секции горячего воздуха достаточно углеродистой стали с горячим цинкованием (резьба ≥40 μm), а для деталей контакта с пищевым продуктом применяется 304 (A2-70).

"Окисление и ползучесть углеродистой стали при 50–85°C пренебрежимо малы" — это инженерный вывод, а не оценочное значение порядка величин; резьба с горячим цинкованием ≥40 μm по GB/T 5267.3.

Сравнение решений

Сравнение ключевых параметров трёх решений

Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.

Решение A
Фланцевые/стеновые соединения зоны горячего воздуха (50-85°C)
8-12 лет (цинк по ISO 9223; дольше для 304)
Экономичный
Решение B
Распределители горячего воздуха / угловые коробки (нержавеющие части)
10-15 лет (правильный материал + пассивация после сварки)
Умеренный
Решение C
Печь / топочная камера (несколько сотен °C)
согласно циклу техобслуживания оборудования
Высокий
1БОЛТ ИЗ УГЛЕРОДИСТОЙ СТАЛИ С ГОРЯЧИМ ЦИНКОВАНИЕМ
Спецификация
A
M16-M24
B
M8-M12
C
по проекту печи
Материал
A
углеродистая сталь + горячее цинкование (≥40μm)
B
304L (A2-70)
C
жаропрочная сталь / керамическое волокно
Класс
A
8.8
B
A2-70
C
—

Руководство по выбору

Как выбрать крепёж для реальных условий эксплуатации башни сушилки?

Условие эксплуатацииРекомендуемый вариантКлючевое обоснование
УсловиеРекомендуемый планКлючевое обоснование
Фланцевые/стеновые соединения секции горячего воздуха при 50-85°C с высокой влажностью и конденсатом слабых кислот (класс условий эксплуатации C3/C4 по ISO 9223)План A — болты из углеродистой стали с горячим цинкованием: класс прочности 8.8, M16-M24, ≥40μm цинка на резьбе (GB/T 5267.3)GB/T 21015-2023: секция горячего воздуха — только 50-85°C и доминирует коррозия; горячеоцинкованное покрытие ≥40μm служит 4-10 лет против 5-8μm электрооцинкованного покрытия, пробиваемого за 1-2 года
Детали секции горячего воздуха 50-85°C, контактирующие с пищевыми продуктами или с конденсатом слабых кислотБолты из нержавеющей стали 304, A2-70, M8-M16Класс прочности A2-70 (304) по GB/T 3098.6; предусмотрено для деталей секции горячего воздуха, контактирующих с пищевыми продуктами
Сварные швы распределителя/воздуховода горячего воздуха из нержавеющей стали — ЗТВ сварного шва, подвергаемая воздействию 425-815°C (диапазон сенсибилизации) при изготовленииПлан B — болты из низкоуглеродистой нержавеющей стали 304L: A2-70, M8-M12, плюс кислотное травление/пассивация после сваркиЗТВ сварного шва 304 при 425-815°C образует выделения Cr₂₃C₆ по границам зерен (обеднение Cr) → межкристаллитная коррозия во влажной среде + слабая кислота; 304L с содержанием углерода ≤0.03% подавляет сенсибилизацию
Печь/камера сгорания — под при температуре в несколько сотен °CПлан C — болты из жаропрочной стали / уплотнения из керамического волокна, поставляемые OEM-изготовителем печи в составе комплектного оборудованияДетали корпуса печи являются комплектным оборудованием поставки OEM вне объема закупки крепежа; закупка охватывает только секцию горячего воздуха башни 50-85°C (планы A/B)
Получить рекомендацию по выбору
РешенияВариант А · Болты из углеродистой стали с горячим цинкованием (304 для контакта с пищевыми продуктами)Вариант Б · Низкоуглеродистая нержавеющая сталь 304L (устойчивость к сенсибилизации при сварке)Вариант В · Корпус печи (готовое оборудование, от поставщика оборудования)
A

Вариант А · Болты из углеродистой стали с горячим цинкованием (304 для контакта с пищевыми продуктами)

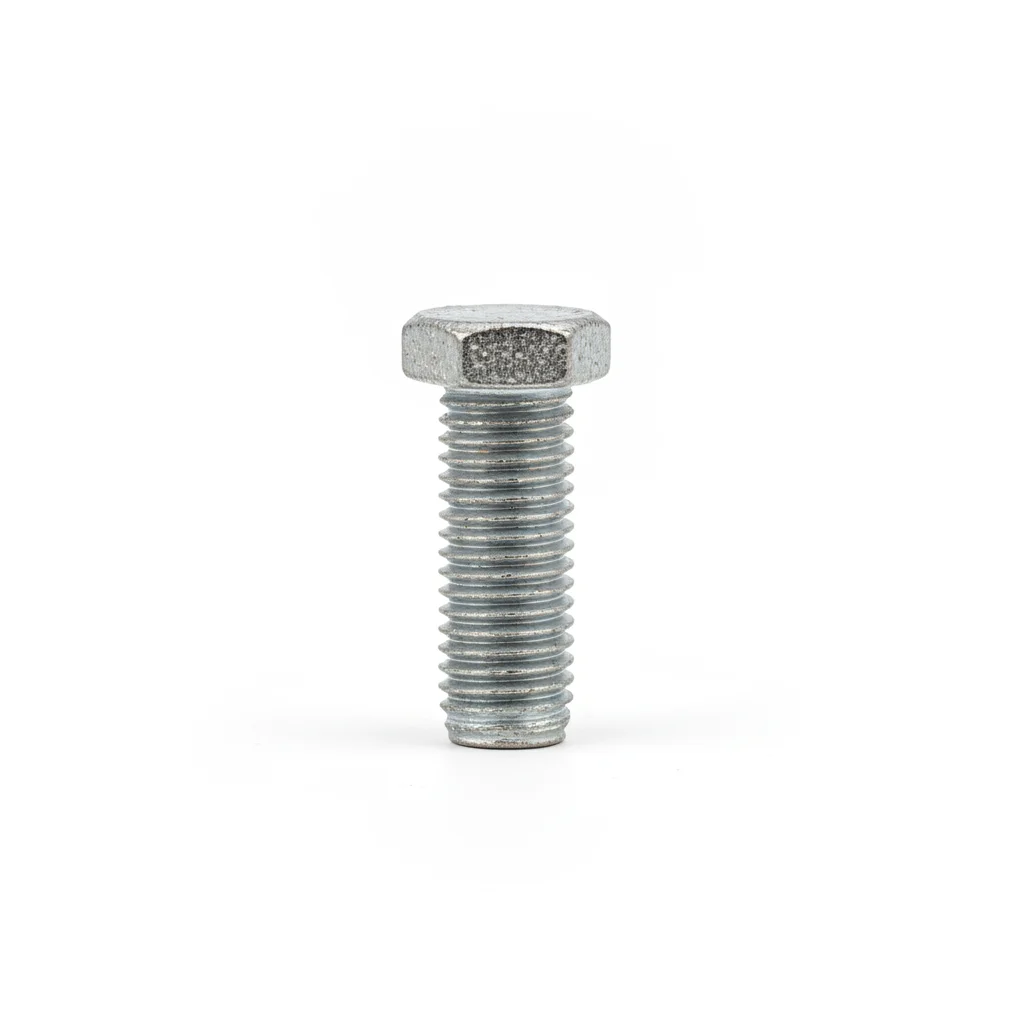

Болт из углеродистой стали с горячим цинкованием — углеродистая сталь + горячее цинкование (≥40μm) 8.8
Болт из углеродистой стали с горячим цинкованием
углеродистая сталь + горячее цинкование (≥40μm) · 8.8
Болт из нержавеющей стали 304 — 304 (A2-70) A2-70
Болт из нержавеющей стали 304
304 (A2-70) · A2-70

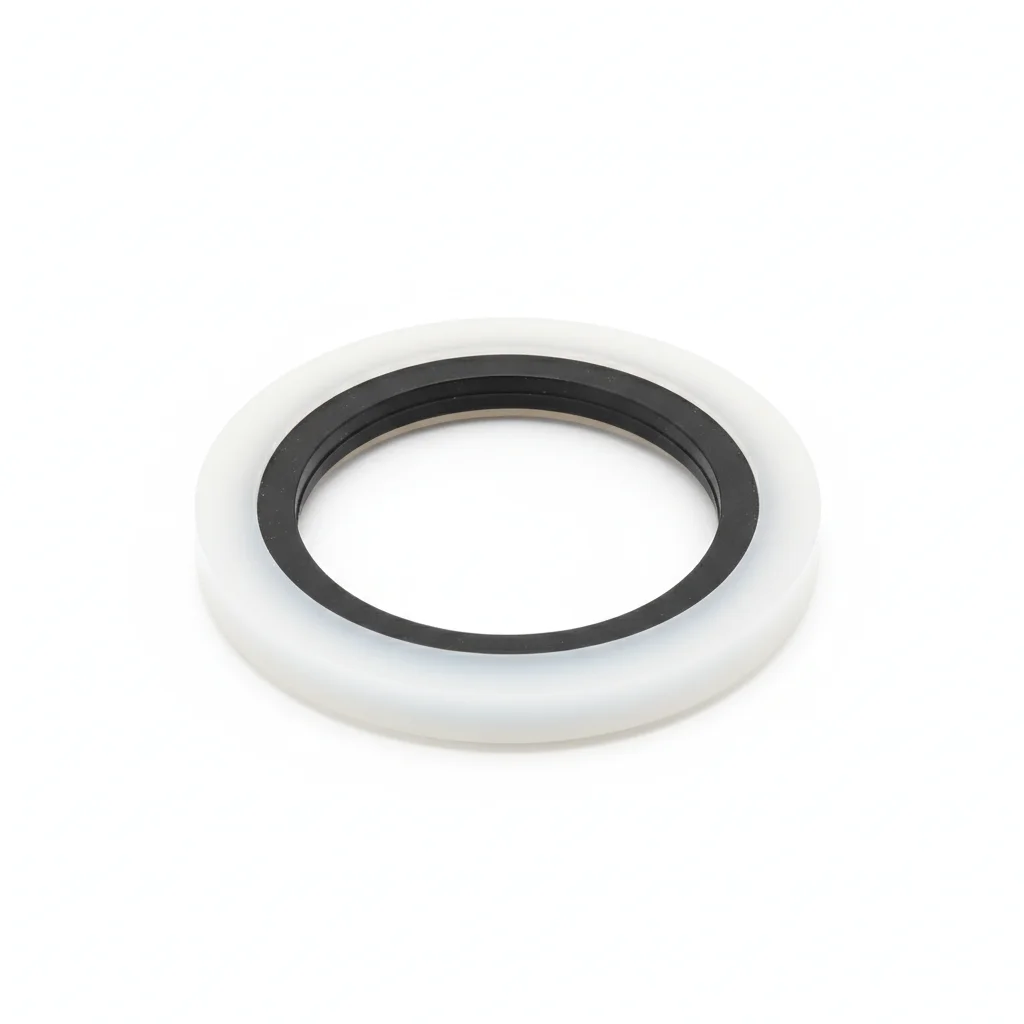

EPDM / пищевая прокладка — EPDM/PTFE —
EPDM / пищевая прокладка
EPDM/PTFE · —
Болт из углеродистой стали с горячим цинкованиемБолт из нержавеющей стали 304EPDM / пищевая прокладка
СпецификацияM16-M24M8-M16по фланцу
Материалуглеродистая сталь + горячее цинкование (≥40μm)304 (A2-70)EPDM/PTFE
Класс8.8A2-70—
Применениефланцевые/стеновые соединениячасти для контакта с пищевыми продуктами / слабокислый конденсатуплотнение фланца от конденсата
B

Вариант Б · Низкоуглеродистая нержавеющая сталь 304L (устойчивость к сенсибилизации при сварке)

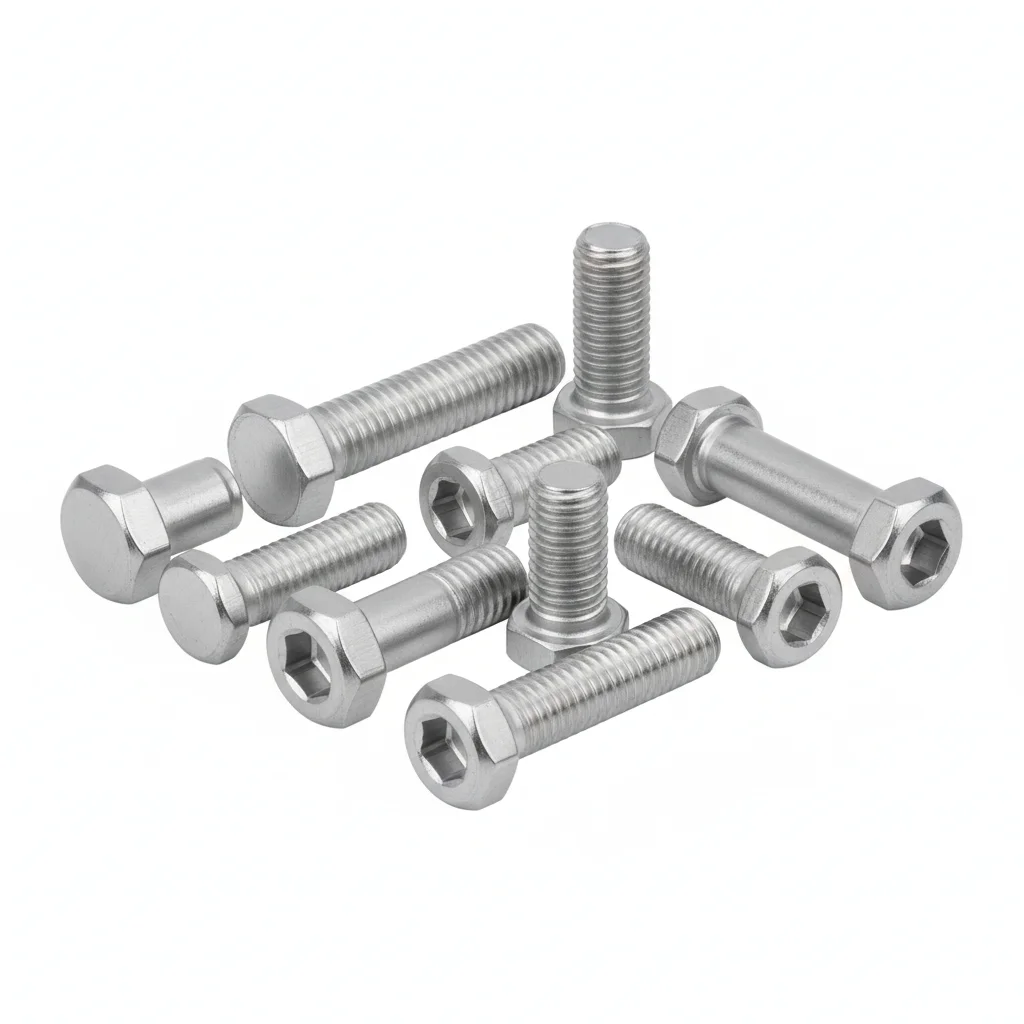

Болт 304L — 304L (A2-70) A2-70
Болт 304L
304L (A2-70) · A2-70
Паста для травления/пассивации — система азотной + плавиковой кислот —
Паста для травления/пассивации
система азотной + плавиковой кислот · —

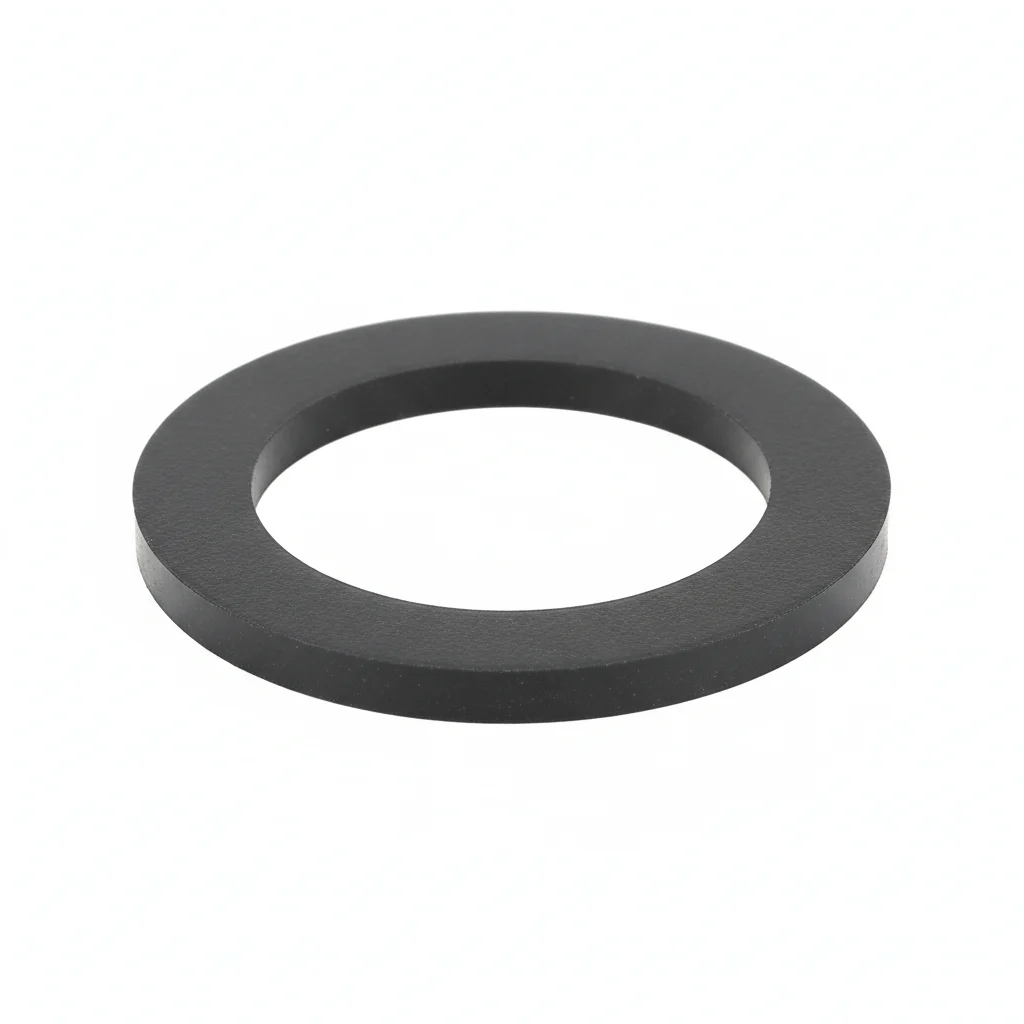

EPDM уплотнительная шайба — EPDM —
EPDM уплотнительная шайба
EPDM · —
Болт 304LПаста для травления/пассивацииEPDM уплотнительная шайба
СпецификацияM8-M12по площади сварного швапо болту
Материал304L (A2-70)система азотной + плавиковой кислотEPDM
КлассA2-70——
Применениесоединения угловой коробки / каналовпассивация после сваркиуплотнение от слабокислого конденсата
C

Вариант В · Корпус печи (готовое оборудование, от поставщика оборудования)

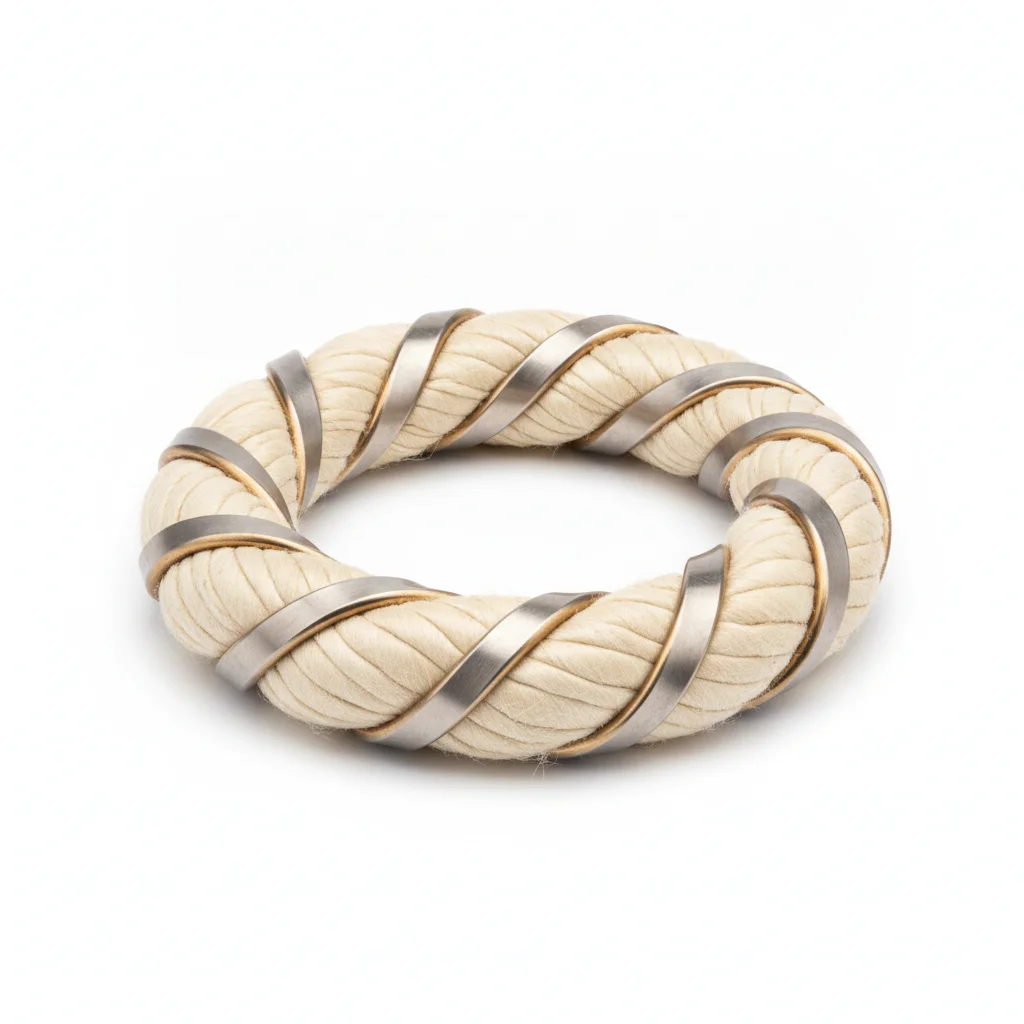

Жаропрочная сталь / керамоволоконные уплотнения — жаропрочная сталь / керамическое волокно —
Жаропрочная сталь / керамоволоконные уплотнения
жаропрочная сталь / керамическое волокно · —
Жаропрочная сталь / керамоволоконные уплотнения
Спецификацияпо проекту печи
Материалжаропрочная сталь / керамическое волокно
Класс—
Применениекорпус печи (от поставщика оборудования)

Ссылочные стандарты

Техническая основа и ссылочные стандарты

Высокопрочные болты с головкой под гаечный ключ крупного размера для стальных конструкций

Стандарт на комплекты (заменяет серию ГОСТ ГБ/Т 1228-1231-2006)

Механические свойства крепежных изделий - болты, винты и шпильки

Классы прочности (8.8)

Технические условия сушки риса

Ограничения температуры горячего воздуха и зерна (50-85°C по уровням зерна)

Крепёжные изделия - Покрытия, полученные горячим цинкованием

≥40μm на резьбе (M8-M64)

Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали

Класс прочности A2-70 (304)

Возможности поставщика

Качество, поставка и индивидуальное производство

Контроль качества

  • ✓Сертификаты материалов MTC с каждой партией
  • ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
  • ✓100% контроль или выборочный контроль по AQL перед отгрузкой

Поставка

  • ✓Стандартные изделия под заказ: 7-15 дней
  • ✓Нестандартные изделия: 25-45 дней
  • ✓Поддержка FOB/CIF/DDP

Индивидуальное производство

  • ✓Анализ чертежей и подбор материала
  • ✓Нестандартные размеры, головки и резьба
  • ✓Поддержка мелкосерийного изготовления образцов

Сертификация и документы

  • ✓Сертификаты материалов (MTC)
  • ✓Отчёты спектрального анализа
  • ✓Отчёты испытаний в соляном тумане (по запросу)

Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
