Действительно ли 304 нержавеющая сталь достаточна для пресной воды?

В подавляющем большинстве случаев пресноводной аквакультуры (Cl-<50ppm), 304 нержавеющая сталь полностью достаточна – критический порог точечной коррозии составляет около 100ppm – в пресной воде Cl- обычно 5-50ppm. Однако есть одно исключение: внутренние соленые-щелочные пруды для аквакультуры – концентрация Cl- в грунтовых водах может достигать 1000ppm+ – в таких местах 304 будет подвергаться точечной коррозии – 316L обязателен. Метод оценки прост: проверить концентрацию Cl- в образце воды для аквакультуры – 1000ppm → начать с 316L, лучше 2205. Если не уверены в качестве воды → выбрать 316L – дополнительные затраты на материал незначительны по сравнению с заменой всех болтов с ямками после одного года.

Как временно устранить утечку из фланцевой прокладки в экстренной ситуации?

Для фланцев труб из PE/PP: ① Закрыть запорные клапаны выше и ниже данного участка трубопровода → слить воду; ② Ослабить болты фланца → добавить слой PTFE ленты на каждую сторону старой прокладки → затянуть по диагонали и равномерно – это временная мера, которая может продержаться 1-2 недели до прибытия новых прокладок; ③ Не использовать силиконовый уплотнитель вместо прокладки – силикон будет выдавлен под давлением трубы, не будет уплотнять, и фрагменты могут попасть в трубу, застряв в рабочих колёсах насоса или уплотнительных поверхностях клапанов, вызывая большие повреждения. Для фланцев большого диаметра (>DN150) → экстренные меры ненадежны → необходимо немедленно заказать заменные прокладки → одновременно снизить давление на этом участке до 50% от нормального значения – для минимизации утечки.

Как осматривать подводные болты?

В периоды осушения для техобслуживания (1-2 раза в год): Осушить пруд → визуально осмотреть все подводные болты и фланцы – ржавые пятна, ямки, трещины прокладок → сфотографировать и записать → измерить диаметр шейки болта штангенциркулем → записать. Если пруд нельзя осушить (система рециркуляции) → организовать осмотр водолазом под водой – использовать подводную камеру – видеосвязь в реальном времени на монитор на поверхности → пометить необычные болты водонепроницаемым маркером → заменить при следующем осушении. При осмотре водолазом использовать проволочную щетку для удаления биологических отложений с поверхности болта – морские ужи, устрицы часто скрывают наиболее серьезные ямки. Для ферм высокой ценности (племенные, родительские пруды), рассмотреть установку подводных камер наблюдения – не требуется нырять → проверять состояние подводных болтов в любое время с земли – экономя стоимость водолазов.

Сколько дороже дуплексная нержавеющая сталь по сравнению с 316L? Стоит ли переходить?

Болты из нержавеющей стали 2205 дуплекс стоят примерно в 2-3 раза дороже, чем из 316L – фланцевый болт M16×100мм: 316L ~15-20 юаней/шт. → 2205 ~40-50 юаней/шт. Шлюзовый клапан DN150 использует 8 болтов → переход все на 2205 обойдется примерно на 200-300 юаней дороже, чем из 316L. Однако срок службы 2205 в морской воде в 3-5 раз выше, чем у 316L (20+ лет против 5-8 лет), а предел текучести у 2205 вдвое выше, чем у 316L (450МПа против 200МПа) → можно использовать болты меньшего диаметра → снижение собственного веса → можно уменьшить размер фланца. Для морской клеточной аквакультуры → трудозатраты на замену болтов крайне высоки (требуются водолазы + подъемное оборудование) → характеристика безобслуживаемого срока службы 2205 полностью оправдывает разницу в цене. Для прибрежной аквакультуры → с 1-2 ежегодными осмотрами дренажа → план 316L + периодической замены более экономичен – потому что стоимость ручной замены контролируема.

Сельскохозяйственная инфраструктура/Аквакультура/Крепеж клапанов впуска/выпуска

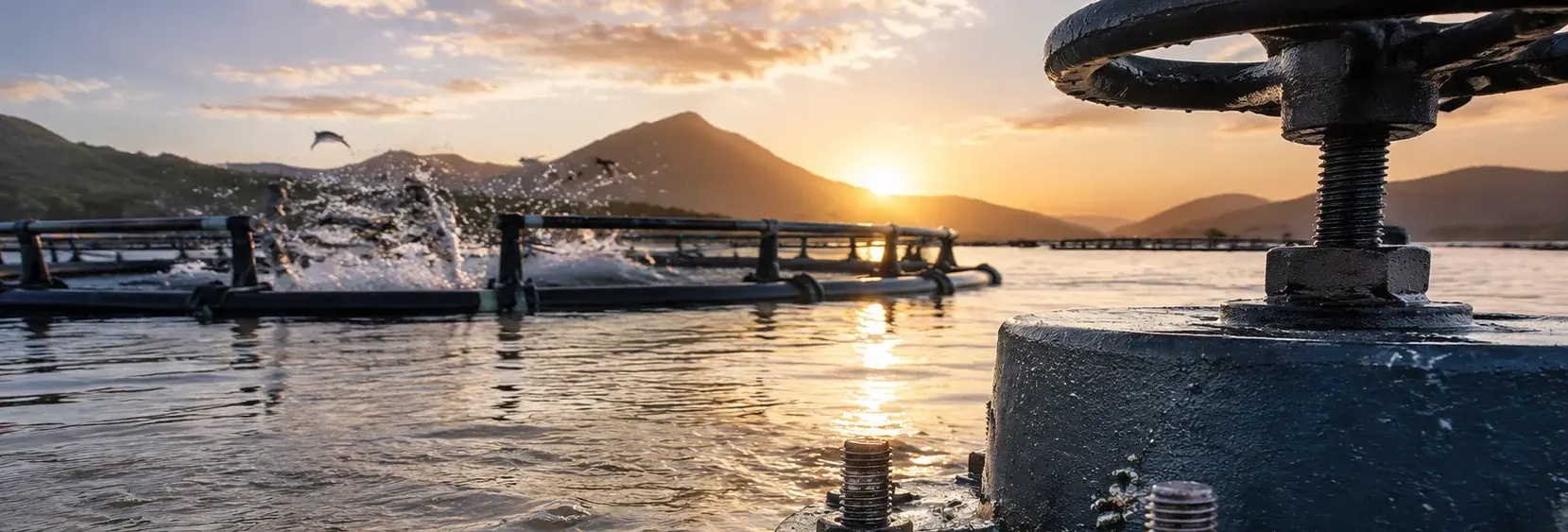

Сбой крепежа клапана аквакультуры: язвенная коррозия, разрушение и профилактика

Q: Как временно устранить утечку из фланцевой прокладки в экстренной ситуации?

Для фланцев труб из PE/PP: ① Закрыть запорные клапаны выше и ниже данного участка трубопровода → слить воду; ② Ослабить болты фланца → добавить слой PTFE ленты на каждую сторону старой прокладки → затянуть по диагонали и равномерно – это временная мера, которая может продержаться 1-2 недели до прибытия новых прокладок; ③ Не использовать силиконовый уплотнитель вместо прокладки – силикон будет выдавлен под давлением трубы, не будет уплотнять, и фрагменты могут попасть в трубу, застряв в рабочих колёсах насоса или уплотнительных поверхностях клапанов, вызывая большие повреждения. Для фланцев большого диаметра (>DN150) → экстренные меры ненадежны → необходимо немедленно заказать заменные прокладки → одновременно снизить давление на этом участке до 50% от нормального значения – для минимизации утечки.

В морской воде с содержанием хлоридов 19000ppm фланцевые болты из нержавеющей стали 304 развивают точечные коррозионные язвы в течение 1-2 лет. К 3-4 году поперечное сечение шейки болта уменьшается более чем на 50%, что приводит к внезапному разрушению при эксплуатации клапана. Это вызывает разделение фланцев, неконтролируемый сброс воды и возможную потерю всего стада рыб. Выбор правильного класса материала и уплотнительной прокладки критичен для долгосрочной надежности

Возможности поставки →

Аудит рисков // Инженерная диагностика

Руководство по избежанию ошибок закупок

"На передовой производства эти ситуации происходят каждый день."

QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS

Риск-01

Фланцевые болты подвергаются язвенной коррозии в морской воде/воде с высокой солевостью → уменьшение поперечного сечения → разрушение при эксплуатации клапана → кислородное голодание всей рыбы в пруду

Затворные и бабочковые клапаны соединяются с трубами через фланцевые болты – болты погружены в воду круглый год. Содержание Cl- в морской воде ~19000ppm – критическая концентрация Cl- для точечной коррозии нержавеющей стали 304 ~100ppm – в 190 раз превышает предел – 304 развивает язвы в морской воде в течение 1-2 лет. Как только формируются язвы→эффект щели внутри язвы→обогащение Cl-→pH падает до 1-2→самоускоряющаяся коррозия→к 3-4 году поперечное сечение шейки болта M16 уменьшается от 200mm² до <100mm²→при эксплуатации клапана (момент затяжки в 2-3 раза выше нормы)→болт разрушается→фланец ослабевает→вода под давлением брызжает из зазора фланца→клапан не закрывается→сбой дренажа. Если на стороне впуска→обратный поток морской воды→резкое изменение солености пруда→стресс и гибель рыбы.

Корректирующие меры

Выбирайте материал фланцевых болтов в зависимости от качества воды: Пресная вода (Cl-<100ppm)→нержавеющая сталь 304 подходит; внутренняя соленая-щелочная вода (Cl- 100-1000ppm)→нержавеющая сталь 316L; морская вода (Cl->1000ppm)→начните с 316L, предпочтительно дуплексная нержавеющая сталь 2205. Все подводные болты должны использовать нейлоновые стопорные гайки – вибрация воды плюс смазка морской водой вызывает ослабление стандартных гаек за месяцы. Во время полугодового обслуживания дренажа измеряйте диаметр шейки фланцевого болта штангенциркулем – если утончение >10%, немедленно замените всю партию – болты на одном фланце корродируют равномерно.

Риск-02

Старение уплотнительных прокладок фланцев PVC-труб под воздействием УФ + циклических изменений температуры → утечка фланца → медленная утечка воды из пруда → сбой солености/уровня воды

В аквакультуре широко используются трубы PVC-U – соединения фланцев уплотняются прокладками из EPDM или силиконовой резины. Фланцы на наружных трубах прудов подвергаются сильному УФ + дневным колебаниям температуры (циклирование температуры воды 15-35°C)→поверхность прокладок из EPDM трескается под УФ + озоном→скорость восстановления сжатия падает с 90% до 50%→фланцы медленно протекают. Эта утечка не происходит внезапно – она становится заметнее в течение месяцев. Фермер может заметить, что уровень воды в пруду падает на 1-2 см ежедневно→приписывает это испарению→но это на самом деле утечка фланца. В соленой аквакультуре утечка более критична – вода из пруда медленно протекает→добавляется пресная вода→соленость пруда постепенно снижается→для видов, чувствительных к солености, таких как креветки→застой роста→снижение урожая.

Корректирующие меры

Для уплотнительных прокладок фланцев наружных труб: EPDM + УФ стабилизатор (с добавлением сажи) или более устойкое к старению FKM (фторкаучук). Для внутренних или подводных фланцев можно использовать стандартные прокладки из EPDM. Заменяйте прокладки профилактически каждые 2 года – немедленно заменяйте при появлении трещин на поверхности. При повторной затяжке фланцевых болтов затягивайте постепенно по диагональной последовательности для обеспечения равномерного сжатия прокладки – затяжка только одной стороны вызывает неравномерное давление на прокладку → утечка на противоположной стороне.

Риск-03

Ослабление крепежных болтов обратного клапана под воздействием гидравлического удара → отсоединение диска клапана → замыкание воды → перекрестное загрязнение между смежными прудами → распространение болезней

Обратные клапаны предотвращают обратный поток – диск клапана крепится к корпусу болтами. Запуск/остановка насоса генерирует гидравлический удар – давление гидравлического удара может достигать 2-5 раз от нормального рабочего давления – диск обратного клапана испытывает мгновенное сильное воздействие→преднатяжение крепежного болта ослабевает при повторных гидравлических ударах→болты ослабляются в течение 1-2 лет→диск клапана наклоняется→функция обратного клапана нарушается→происходит обратный поток воды. Еще критичнее, несколько прудов используют одну систему рециркуляции воды→обратный клапан одного пруда выходит из строя→вода этого пруда (потенциально с патогенами) обратно поступает в основную трубу→затем распределяется по другим прудам→распространение болезней на всю ферму. На ферме по выращиванию креветок болт обратного клапана ослабел→вирус синдрома белых пятен распространился по трубе рециркуляции на всю ферму за 3 дня→все пруды с креветками одновременно заболели→пруды осушены→потери более одного миллиона юаней.

Корректирующие меры

Крепежные болты обратного клапана: нержавеющая сталь 316L + нейлоновая стопорная гайка + клей для фиксации резьбы – тройная защита от ослабления. Установите гаситель гидравлического удара (аккумулятор типа мембранного) на выходе насоса – поглощает воздействие гидравлического удара→снижает чередующуюся нагрузку на болты обратного клапана. Ежеквартально проверяйте обратный клапан переключением – слушайте звук закрытия диска клапана – чистый металлический ударный звук = норма – глухой звук или отсутствие звука = диск может быть ослаблен→немедленно разберите и осмотрите. В системах рециркуляции с несколькими прудами каждый пруд должен иметь свой собственный независимый обратный клапан – не используйте один обратный клапан между прудами – если общий обратный клапан выходит из строя, перекрестное загрязнение становится катастрофой на всю ферму.

Особенности условий эксплуатации

Критические проверки при закупке крепежа для аквакультурных клапанов

Цепочка отказов от язвенной коррозии до разрушения часто игнорируется, потому что болты погружены в воду и не видны. Используйте эти проверки для уточнения спецификаций материалов и предотвращения катастрофических отказов

Что проверить

1Укажите 316L или 2205 дуплекс-сталь для болтов в морской воде (Cl- >100ppm); 304 покроется язвами за 1-2 года
2Требуйте прокладки с УФ-стабилизацией (EPDM или FKM) для фланцев открытых прудов, чтобы предотвратить растрескивание и утечки
3Включите гасители гидроудара в системы с насосами, чтобы предотвратить ослабление болтов обратного клапана от повторяющихся ударов
4Обязательно наличие сертификата материала болтов (например, ISO 3506-1) и испытания на стойкость к язвенной коррозии (ASTM G48) для прибрежных/морских проектов

Пункт проверки	Почему это важно	Что указать в запросе/чертеже
Марка материала болта	304 нержавеющая сталь покрывается язвами в морской воде (Cl- >100ppm), уменьшая сечение и приводя к разрушению	316L (A4-70) для прибрежных, 2205 дуплекс (PRE≥35) для морских; требовать отчёт о контроле качества завода-изготовителя
Устойчивость прокладки к УФ-излучению и озону	Прокладки EPDM трескаются под воздействием УФ и циклических температур, что приводит к медленной утечке через фланец	Прокладка EPDM или FKM с УФ-стабилизацией; запрашивать данные об остаточной деформации при сжатии по ASTM D395
Защита от гидроудара	Включение/выключение насоса создает скачки давления в 2-5 раз выше нормы, ослабляя болты обратного клапана	Баллонный гаситель гидроудара или медленно закрывающийся обратный клапан; указывать допустимое давление
Предварительная затяжка болтов и антивибрационные меры	Вибрация и гидроудары снижают предварительную затяжку, вызывая утечки через фланцы или отрыв диска клапана	Использовать стопорные шайбы или анаэробный клеевой состав; указывать момент затяжки и график повторной затяжки

Все выборы материалов должны быть проверены в соответствии с фактической химией воды (концентрация хлоридов, pH, температура)

Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы

Технический справочник отрасли

Болты фланцев арматуры по качеству воды: материал, момент затяжки и периодичность контроля

Фланцы арматуры на линиях забора/слива воды находятся в воде круглый год, поэтому материал определяет хлорид: морская вода содержит около 19,000 ppm Cl⁻, тогда как порог питтингообразования для стали 304 составляет всего ~100 ppm. Соотнесите воду вашего хозяйства с одним из трех уровней и за один проход зафиксируйте материал, прокладку, момент затяжки и периодичность контроля.

Вода для выращивания	Порог Cl⁻	Материал/класс прочности болтов фланца	Прокладка	База момента затяжки и предварительного натяга	Периодичность контроля
Пресная вода (озеро/водохранилище/подземные воды)	<100 ppm	Нержавеющая сталь 304 (A2-70, ISO 3506)	EPDM	M16 ≈ 250 N·m, M20 ≈ 300 N·m (справочно для класса прочности 8.8, серия HG/T 20592)	Ежегодный контроль
Прибрежная / высокоминерализованная щелочно-соленая вода	100–1000 ppm	316L (A4-70, UNS S31603)	EPDM или PTFE	Аналогично выше (справочно для класса прочности 8.8); периодическая подтяжка при эксплуатации в морской воде	Ежегодный контроль + периодическая подтяжка
Морские / глубоководные садки	>1000 ppm	Дуплекс 2205 (PRE ≥35, UNS S32205); титан Gr.2/Gr.5 для платформ повышенной надежности	PTFE	Предварительный натяг до 70% от пробной нагрузки (60–80% — общепринятый диапазон)	Ежегодный контроль; расчетный срок службы системы порядка 20–25 лет

Критические пороговые значения Cl⁻ — опытно-инженерные величины; моменты затяжки для M16/M20 приведены как справочные для класса прочности 8; значение 20–25 лет для расчетного срока службы системы глубоководных садков является порядковой оценкой; 70% от пробной нагрузки — общепринятая рекомендуемая величина предварительного натяга.

Технический справочник отрасли

Момент открытия арматуры: как щелевая коррозия разрушает фланцевые болты

На горизонтальном фланце арматуры в первую очередь корродирует средняя часть болта — отказ №1 для фланцев трубопроводов морской воды — это щелевая коррозия, а не равномерная коррозия. Цепочка:

1Морская вода содержит ~19,000 ppm Cl⁻; сталь 304 при погружении в морскую воду дает локальный сквозной питтинг примерно за 1 год (испытание на экспозицию в морской воде по GB/T 5776-2005)
2Вода, задержанная на средней части горизонтального фланцевого болта, обедняет эту щель кислородом, формируется концентрационный элемент, и щелевая коррозия ускоряется — отказ №1 для фланцев трубопроводов морской воды
3Биообрастание и отложения создают в щели анаэробную зону; метаболизм SRB выделяет H₂S, и pH в щели может падать ниже 4, поэтому коррозия самоподдерживается
4Эффективное сечение болта непрерывно уменьшается — в момент срабатывания арматуры напряжение превышает остаточную прочность → хрупкое разрушение → фланец раскрывается и вода из пруда вытекает
5Меры: базовый уровень — 316L (UNS S31603), переход на дуплекс 2205 (PRE ≥35) для тайфуноопасных или глубоководных площадок; каждое нержавеющее соединение в морской воде подлежит регламентному контролю и подтяжке — щели 316L в глубоководных условиях показали утонение и локальную коррозию в течение 30 дней (Acta Metallurgica Sinica 2023)

Вывод «локальный сквозной питтинг стали 304 примерно за год в морской воде» является измеренным результатом испытаний на экспозицию в морской воде по GB/T 5776-2005; результат «утонение щели 316L в течение 30 дней» получен из исследования глубоководной экспозиции в Acta Metallurgica Sinica 2023; «напряжение превышает остаточную прочность в момент срабатывания арматуры → хрупкое разрушение» является качественным механизмом отказа без конкретных численных значений.

Технический справочник отрасли

Болты обратного клапана: контровка и контроль при гидроударе

Крепежные болты обратного клапана воспринимают удар при пуске/останове насоса и пульсации потока — здесь сходятся как минимум две из трех ключевых проблем крепежа в аквакультуре (коррозия в морской воде, биообрастание, длительная динамическая нагрузка). Фиксируйте и контролируйте их следующим образом.

Комбинация контровки: болты 316L + гайка с нейлоновым вкладышем или фиксатор резьбы (класса Loctite 243) — две независимые защиты, никогда не полагайтесь только на начальный момент затяжки
Цель при монтаже: предварительное натяжение до 70% от пробной нагрузки (обычный диапазон 60–80%)
Привяжите контроль к календарю хозяйства: фланцы трубопроводов и арматуры — ежегодная проверка; объединяйте подтяжку в окно замены сети/чистки пруда — циклы замены следуют за производственными циклами
Для работы в морской воде требуйте подтверждение материала при заказе: заводской сертификат на 316L / значение PRE — обязательное требование
Признаки раннего предупреждения: звук закрытия диска становится глухим или наблюдается обратный ток воды — предварительное натяжение уже снижается; разберите узел и повторно затяните

"70% от пробной нагрузки" — общая рекомендуемая величина предварительного натяжения; ежегодный контроль — общепринятая периодичность для трубопроводов и арматуры; окно замены сети/чистки пруда отражает практику привязки циклов замены к производственным циклам выращивания; "глухой звук закрытия диска" — качественная проверка на месте без конкретных числовых значений.

Технический справочник отрасли

Стандарты для проверки при приемке крепежа арматуры

Учитывайте эти четыре стандарта при заказе и приемке крепежа фланцев арматуры и обратных клапанов:

ISO 3506: механические свойства крепежа из нержавеющей стали — основа для маркировки классов прочности A2-70 / A4-70ISO 898-1: механические свойства болтов, винтов и шпилек — ориентир для болтов фланцев класса прочности 8.8ASTM F593: спецификация на болты из нержавеющей стали — основа для арматурного крепежа на рынке СШАGB/T 5776-2005: руководство по оценке воздействия морской воды на металлы — метод испытаний, лежащий в основе проверок на коррозию в морской воде

Номера стандартов — реальные общедоступные ссылки (только для навигации); данные пунктов стандартов не воспроизводятся.

Технический справочник отрасли

Граница по крепежу арматуры: что входит и что не входит

Проведите границу по линии впускных/выпускных клапанов до запроса котировок, чтобы готовые узлы в сборе никогда не оценивались как крепеж.

Входит в объем: болты фланцев впускных/выпускных клапанов, крепежные болты обратных клапанов (316L / 2205 / titanium), гайки с нейлоновым вкладышем, фиксатор резьбы, изолирующие шайбы. Не входит в объем: готовые узлы в сборе — клапаны, аэраторы, кормораздатчики — и долгосрочные решения для морской воды из углеродистой стали или стали 304, поскольку сталь 304 получает сквозной питтинг примерно за год в морской воде. Для проектов в морской воде включите заводской сертификат на 316L / значение PRE в пункт о приемке при заказе.

"Сталь 304 получает сквозной питтинг примерно за год в морской воде" — измеренный вывод испытаний на воздействие морской воды (метод GB/T 5776-2005).

Сравнение решений

Сравнение ключевых параметров трёх решений

Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.

Решение A

Пресноводная аквакультура (озера/водохранилища/грунтовые воды)

8-12 лет

Эконом

Решение B

Прибрежная аквакультура / Внутренние высокосолёные щелочные воды

12-15 лет

Стандарт

Решение C

Морская аквакультура / Глубоководные клетки / Аквакультура высокой ценности

20+ лет

Премиум

	A · Plan A · Пресноводная аквакультура	B · План B · Прибрежные/Высокосолёные Щелочные Аквакультуры	C · План C · Морская/Глубоководная клеточная аквакультура
1. БОЛТ ФЛАНЦЕВЫЙ
Спецификация	M12-M16	M14-M16	M16
Материал	Нержавеющая сталь 304	Нержавеющая сталь 316L	2205 Duplex Stainless Steel
Класс	A2-70	A4-70	PRE≥35
Покрытие	Горячее цинкование >=55 мкм по ISO 1461	Горячее цинкование >=55ум по ISO 1461	Горячее цинкование >=55 мкм по ISO 1461
2. ПРОКЛАДКА ФЛАНЦЕВАЯ (СТАБИЛИЗИРОВАННАЯ УФ)
Спецификация	DN50-DN200	DN50-DN200	DN50-DN200
Материал	EPDM Rubber	Резина EPDM	EPDM Rubber
Покрытие	Горячее цинкование >=55 мкм по ISO 1461	Горячее цинкование >=55ум по ISO 1461	Горячее цинкование >=55 мкм по ISO 1461
3. БОЛТ КРЕПЛЕНИЯ ОБРАТНОГО КЛАПАНА
Спецификация	M8-M10	M8-M10	M10
Материал	304 Stainless Steel	Нержавеющая сталь 316L	2205 Duplex Stainless Steel
Класс	A2-70	A4-70	—
Покрытие	Горячее цинкование >=55 мкм по ISO 1461	Горячее цинкование >=55ум по ISO 1461	Горячее цинкование >=55 мкм по ISO 1461

1БОЛТ ФЛАНЦЕВЫЙ

Спецификация

M12-M16

M14-M16

M16

Материал

Нержавеющая сталь 304

Нержавеющая сталь 316L

2205 Duplex Stainless Steel

Класс

A2-70

A4-70

PRE≥35

Покрытие

Горячее цинкование >=55 мкм по ISO 1461

Горячее цинкование >=55ум по ISO 1461

Горячее цинкование >=55 мкм по ISO 1461

2ПРОКЛАДКА ФЛАНЦЕВАЯ (СТАБИЛИЗИРОВАННАЯ УФ)

Спецификация

DN50-DN200

Материал

EPDM Rubber

Резина EPDM

EPDM Rubber

Покрытие

Горячее цинкование >=55 мкм по ISO 1461

Горячее цинкование >=55ум по ISO 1461

Горячее цинкование >=55 мкм по ISO 1461

3БОЛТ КРЕПЛЕНИЯ ОБРАТНОГО КЛАПАНА

Спецификация

M8-M10

M10

Материал

304 Stainless Steel

Нержавеющая сталь 316L

2205 Duplex Stainless Steel

Класс

A2-70

A4-70

—

Покрытие

Горячее цинкование >=55 мкм по ISO 1461

Горячее цинкование >=55ум по ISO 1461

Горячее цинкование >=55 мкм по ISO 1461

Руководство по выбору

Как выбрать решение для крепежа клапана на основе качества воды в аквакультуре?

Условие эксплуатации	Рекомендуемый вариант	Ключевое обоснование
Условия эксплуатации	Рекомендуемый вариант	Ключевое обоснование
Аквакультура в пресной воде (Cl- <100 ppm, напр. озера/водохранилища/грунтовые воды)	План A: фланцевые болты из нержавеющей стали 304 (A2-70, M12-M16) + прокладки из EPDM с УФ-стабилизацией	ISO 3506-1 (A2-70); C3 по ISO 12944-2
Прибрежная/внутренняя вода с высокой соленостью/щелочностью (Cl- 100-19000 ppm)	План B: фланцевые болты 316L (A4-70, M14-M16) + прокладки FKM + мембранный гаситель гидроудара	ISO 3506-1 (A4-70); C4 Harsh по ISO 12944-2
Морские/глубоководные садки (Cl- >19000 ppm)	План C: болты из дуплексной нержавеющей стали 2205 (PRE≥35) + прокладки PTFE + онлайн-мониторинг давления	NORSOK M-001 (offshore materials selection); ISO 3506-1; C5-M по ISO 12944-2

Получить рекомендацию по выбору

РешенияPlan A · Пресноводная аквакультура План B · Прибрежные/Высокосолёные Щелочные Аквакультуры План C · Морская/Глубоководная клеточная аквакультура

Plan A · Пресноводная аквакультура

Стандарт C3 по ISO 12944-2

Болт фланцевый — Нержавеющая сталь 304 A2-70 — Болт фланцевый
Нержавеющая сталь 304 · A2-70

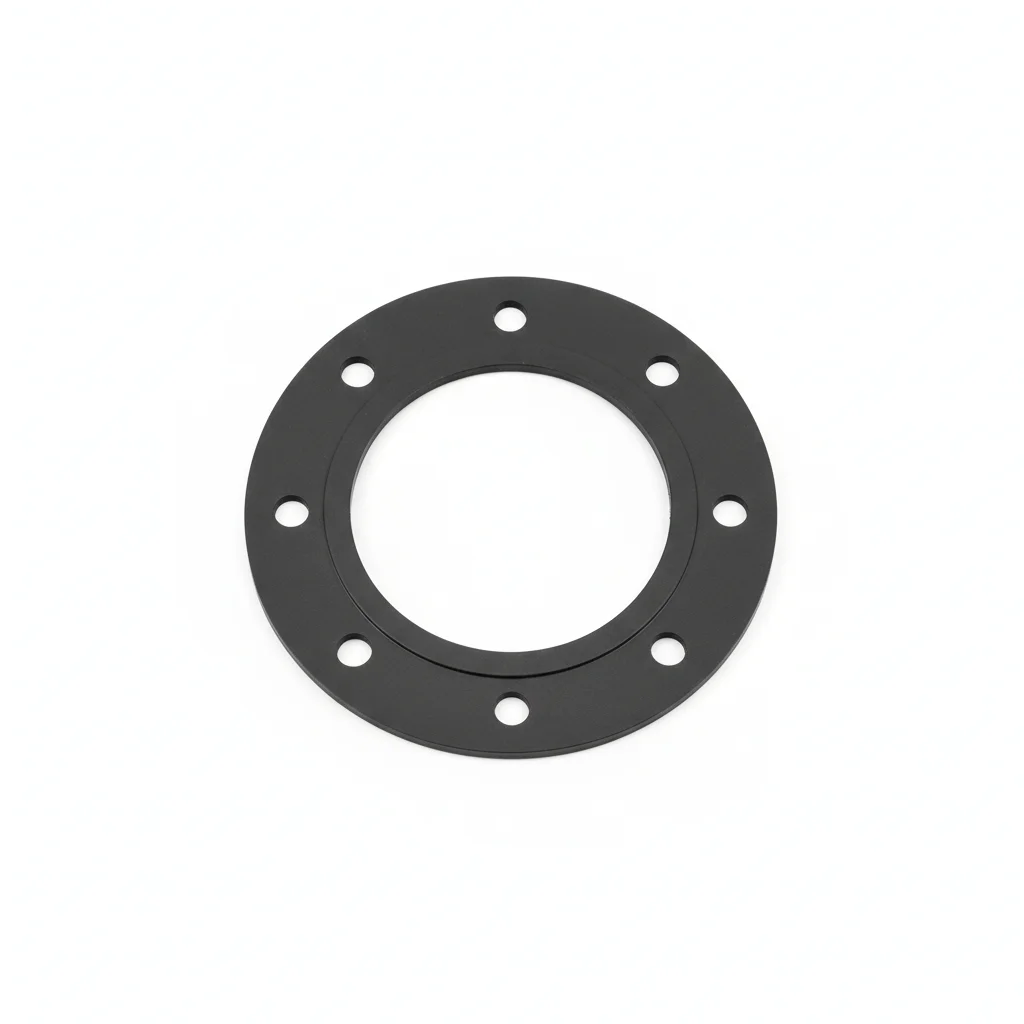

Прокладка фланцевая (стабилизированная УФ) — EPDM Rubber — — Прокладка фланцевая (стабилизированная УФ)
EPDM Rubber · —

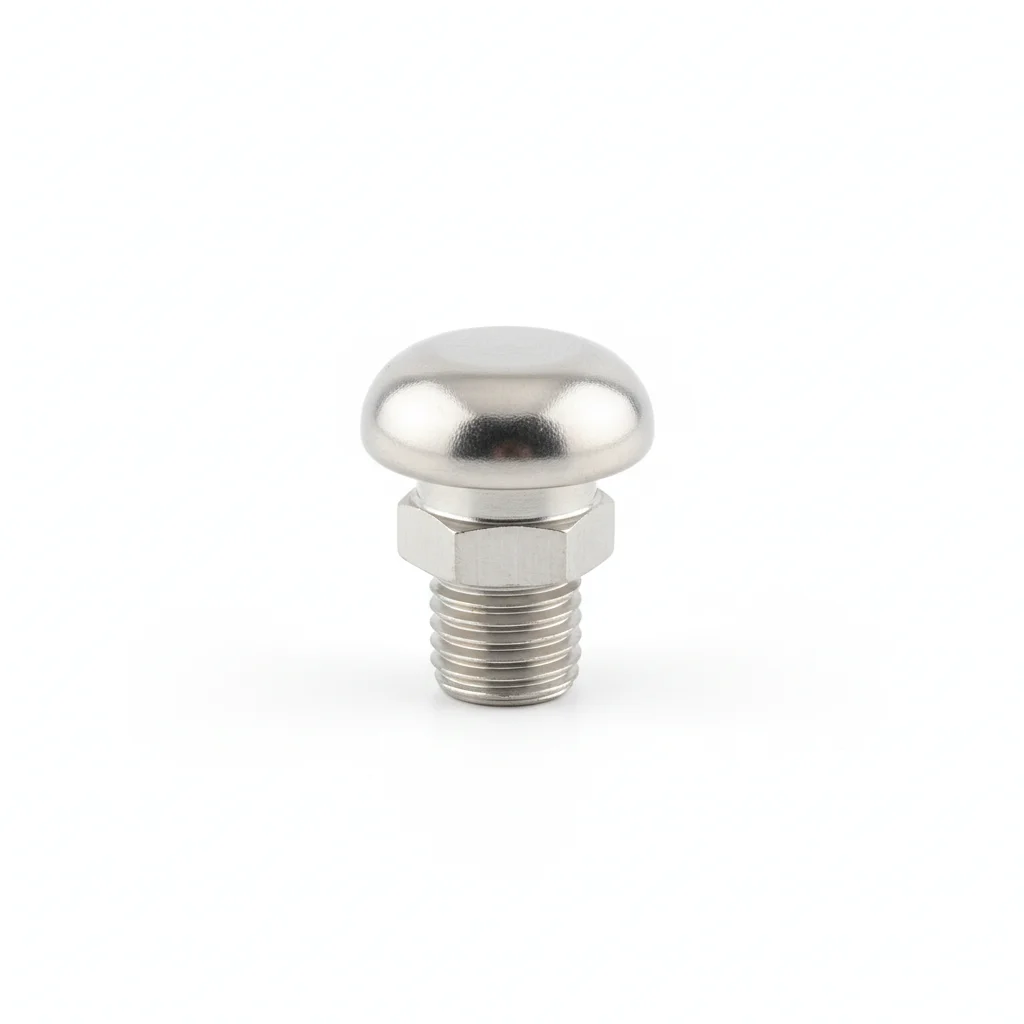

Болт крепления обратного клапана — 304 Stainless Steel A2-70 — Болт крепления обратного клапана
304 Stainless Steel · A2-70

	Болт фланцевый	Прокладка фланцевая (стабилизированная УФ)	Болт крепления обратного клапана
Спецификация	M12-M16	DN50-DN200	M8-M10
Материал	Нержавеющая сталь 304	EPDM Rubber	304 Stainless Steel
Класс	A2-70	—	A2-70
Покрытие	Горячее цинкование >=55 мкм по ISO 1461	Горячее цинкование >=55 мкм по ISO 1461	Горячее цинкование >=55 мкм по ISO 1461
Коррозия	C3 (ISO 12944-2)	Не применимо (полимер)	C3 (ISO 12944-2)
Темп.	от -20°C до +80°C	от -20°C до +80°C	от -20°C до +80°C
Вес	~0.5 кг/штука	~0.5 кг/штука	~0.5 кг/штука
MOQ	100 шт.	100 шт.	100 шт.
Упаковка	VCI бумага + картонная коробка	VCI бумага + картонная коробка	VCI бумага + картонная коробка
Стандарт	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1
Применение	Фланцевое соединение задвижки/бабочкового клапана	Уплотнение фланцевого соединения ПВХ труб + устойчивость к УФ старению	Фиксация диска обратного клапана + предотвращение отвинчивания

Монтаж и обслуживание

Порядок монтажа

Очистите поверхности изопропиловым спиртом (99.9%). Проверьте плоскостность в пределах 0.1 мм на 100 мм.
Нанесите состав для соединения на контактные поверхности. Установите крепёж с шайбой Бельвилля под головкой и гайкой.
Проверьте соосность в пределах 0.5 мм. Затягивайте звёздчатым способом. Момент затяжки 42 Н·м +/-2 Н·м с использованием откалиброванного ключа. Задокументируйте в журнале контроля качества.
Проверьте все крепёжные изделия на правильную посадку. Измерьте 5% образца с помощью щупа.
Нанесите маркировку краской для контроля момента затяжки. Сфотографируйте собранную конструкцию с 3 углов для пакета документации по контролю качества.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Использование неправильного класса крепежа для условий эксплуатации	Крепёж выходит из строя ниже расчётной нагрузки. Соединение разделяется в рабочих условиях в течение первого года.	Проверьте класс крепежа в соответствии со спецификацией. Используйте откалиброванный ключ для затяжки +/-3%. Задокументируйте все значения.
Пропуск подготовки поверхности перед установкой крепежа	Загрязнение поверхности не позволяет правильно установить соединение. Коррозия начинается в течение 6-12 месяцев.	Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (в зависимости от того, что наступит раньше). Повторно затяните любой крепёж, у которого момент затяжки ниже 80% от указанного. Замените крепёжные изделия с коррозией, поражающей >5% площади поверхности, или глубиной ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: замена всех критических крепёжных изделий независимо от состояния. Задокументируйте все результаты в CMMS с датой, идентификатором инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.

План B · Прибрежные/Высокосолёные Щелочные Аквакультуры

C4 Суровая по ISO 12944-2

Фланцевый болт — Нержавеющая сталь 316L A4-70 — Фланцевый болт
Нержавеющая сталь 316L · A4-70

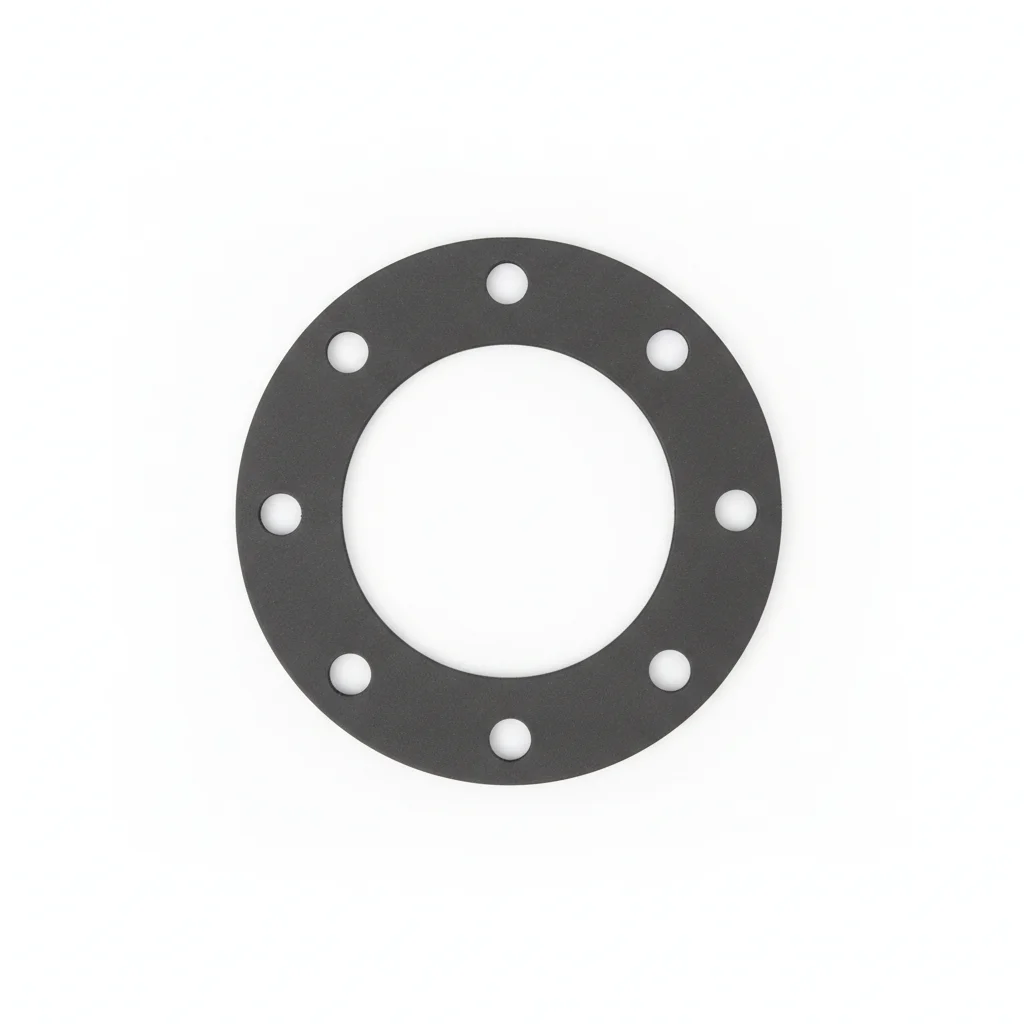

(Фторкаучуковая) Фланцевая прокладка — Резина EPDM — — (Фторкаучуковая) Фланцевая прокладка
Резина EPDM · —

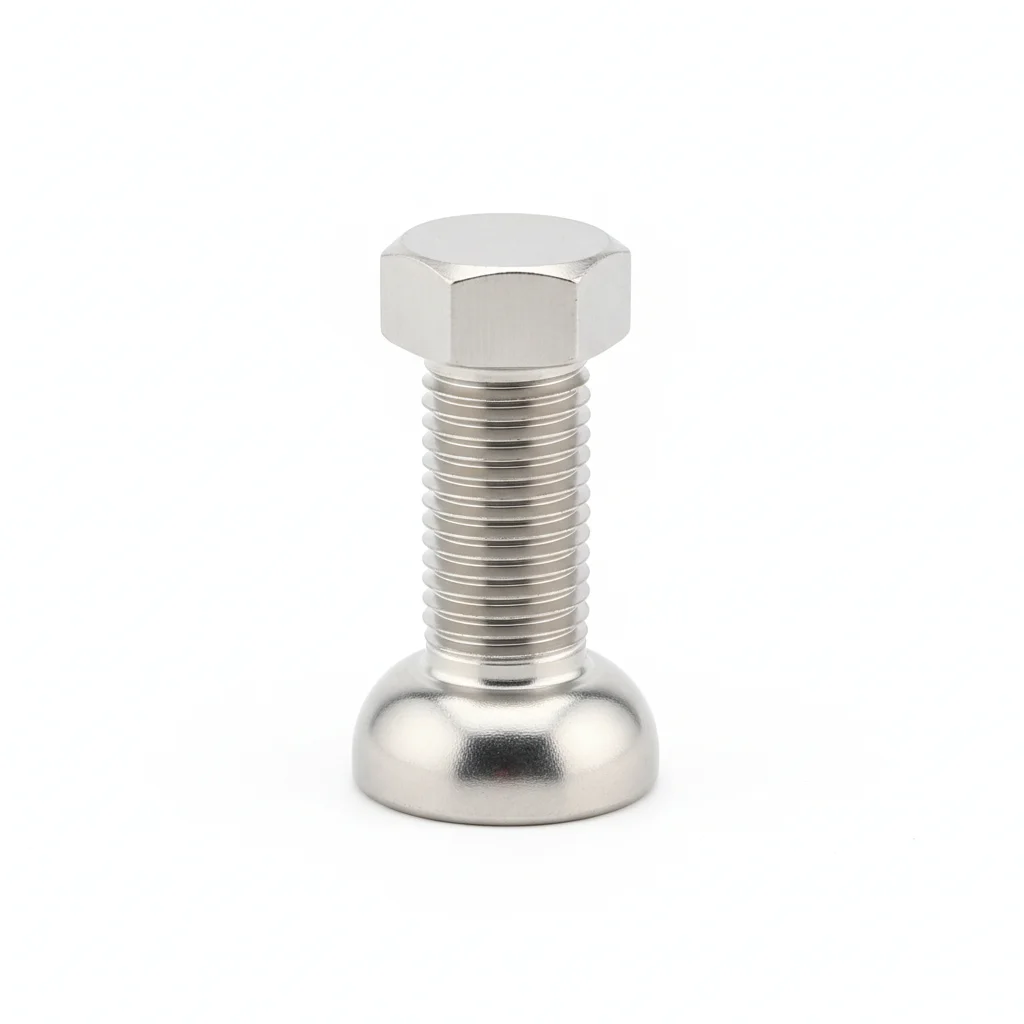

Болт обратного клапана — Нержавеющая сталь 316L A4-70 — Болт обратного клапана
Нержавеющая сталь 316L · A4-70

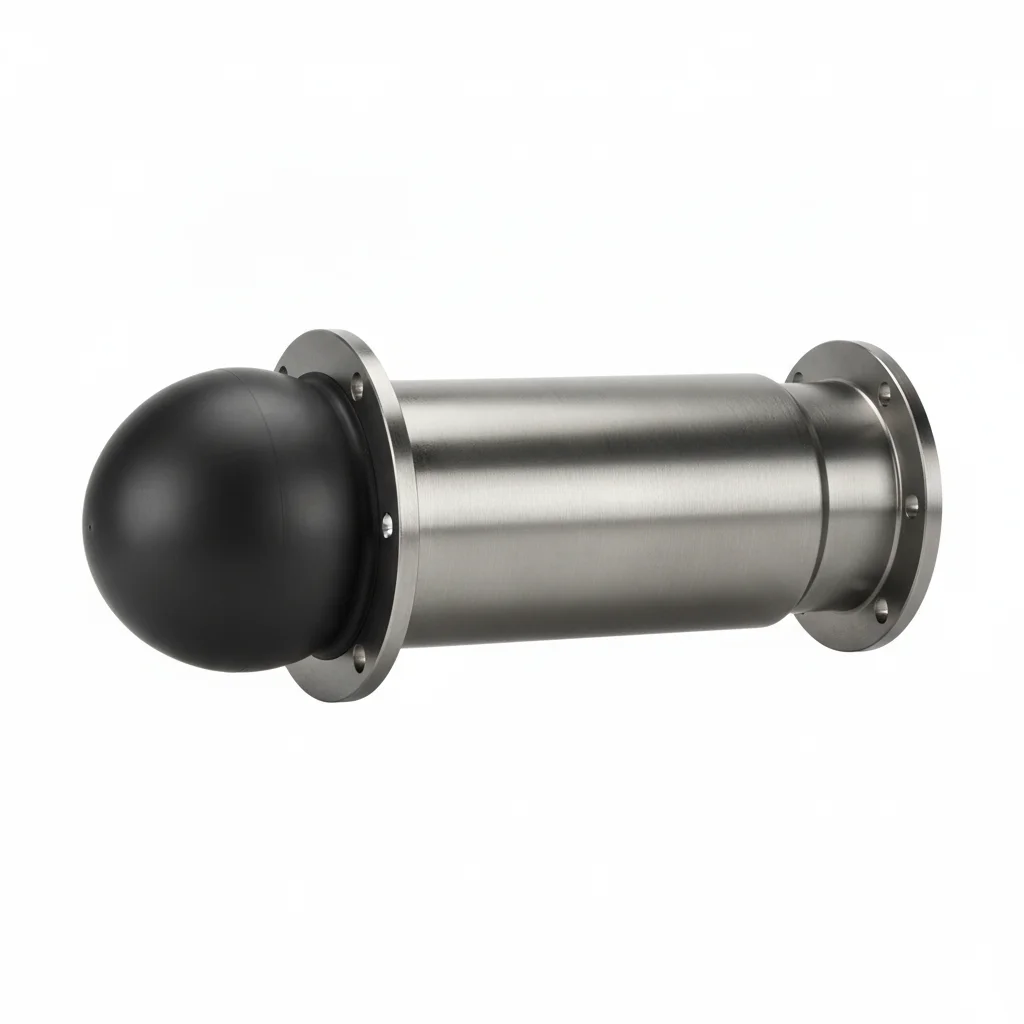

Мембранный гидроударный амортизатор — Карбоновая сталь корпус + EPDM мембрана — — Мембранный гидроударный амортизатор
Карбоновая сталь корпус + EPDM мембрана · —

	Фланцевый болт	(Фторкаучуковая) Фланцевая прокладка	Болт обратного клапана	Мембранный гидроударный амортизатор
Спецификация	M14-M16	DN50-DN200	M8-M10	Для DN50-DN100
Материал	Нержавеющая сталь 316L	Резина EPDM	Нержавеющая сталь 316L	Карбоновая сталь корпус + EPDM мембрана
Класс	A4-70	—	A4-70	—
Покрытие	Горячее цинкование >=55ум по ISO 1461	Горячее цинкование >=55ум по ISO 1461	Горячее цинкование >=55ум по ISO 1461	Горячее цинкование >=55ум по ISO 1461
Коррозия	C3 (ISO 12944-2)	Не применимо (полимер)	C3 (ISO 12944-2)	C3 (ISO 12944-2)
Темп.	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C
Вес	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт
MOQ	100 шт	100 шт	100 шт	100 шт
Упаковка	VCI-бумага + картон	VCI-бумага + картон	VCI-бумага + картон	VCI-бумага + картон
Стандарт	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1
Применение	Фланцевое соединение клапана в среде с высоким содержанием хлоридов	Фланцевое уплотнение с высокой атмосферостойкостью и устойчивостью к химической коррозии	Антиотвинчивание + устойчивость к коррозии для обратных клапанов в среде с высоким содержанием хлоридов	Поглощение удара гидроудара на выходе насоса

Монтаж и обслуживание

Порядок монтажа

Обезжирить поверхности ацетоновым растворителем. Проверить шероховатость поверхности Ra <3.2ум.
Нанести противокоррозионную состав для соединений с рабочим диапазоном -20 до 150C. Использовать шайбы с покрытием PTFE.
Проверить соосность по спецификации. Затянуть в шахматном порядке. Проверить 10% с помощью поверочного инструмента. Зарегистрировать с данными об окружающей среде.
Провести испытание на отрыв 5% случайной выборки до 80% пробной нагрузки. Заменить все элементы, не соответствующие порогу приемки.
Нанести атмосферостойкое защитное покрытие. Установить купон для мониторинга коррозии вблизи критических соединений.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Использование неправильного класса крепежа для условий эксплуатации	Крепеж выходит из строя ниже расчетной нагрузки. Соединение разрушается в рабочих условиях в течение первого года.	Проверить класс крепежа по спецификации. Использовать калиброванный динамометрический ключ с точностью +/-3%. Документировать все значения.
Пропуск подготовки поверхности перед установкой крепежа	Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев.	Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Проверка каждые 250 рабочих часов или 6 месяцев (что наступит первым). Повторно затянуть любой крепёж, если момент затяжки ниже 80% от указанного. Заменить крепёж с коррозией, поражающей >5% площади поверхности, или с глубиной язвенной коррозии >0.3mm. Каждые 3 года: полная разборка и проверка 20% выборки. Каждые 5 лет: заменить все критические крепёжные изделия независимо от состояния. Задокументировать все результаты в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимальная допустимая потеря натяжения: 15%.

План C · Морская/Глубоководная клеточная аквакультура

C5-M Экстремальная по ISO 12944-2

Фланцевый болт из дуплексной нержавеющей стали — 2205 Duplex Stainless Steel PRE≥35 — Фланцевый болт из дуплексной нержавеющей стали
2205 Duplex Stainless Steel · PRE≥35

Рубашечная прокладка — EPDM Rubber — — Рубашечная прокладка
EPDM Rubber · —

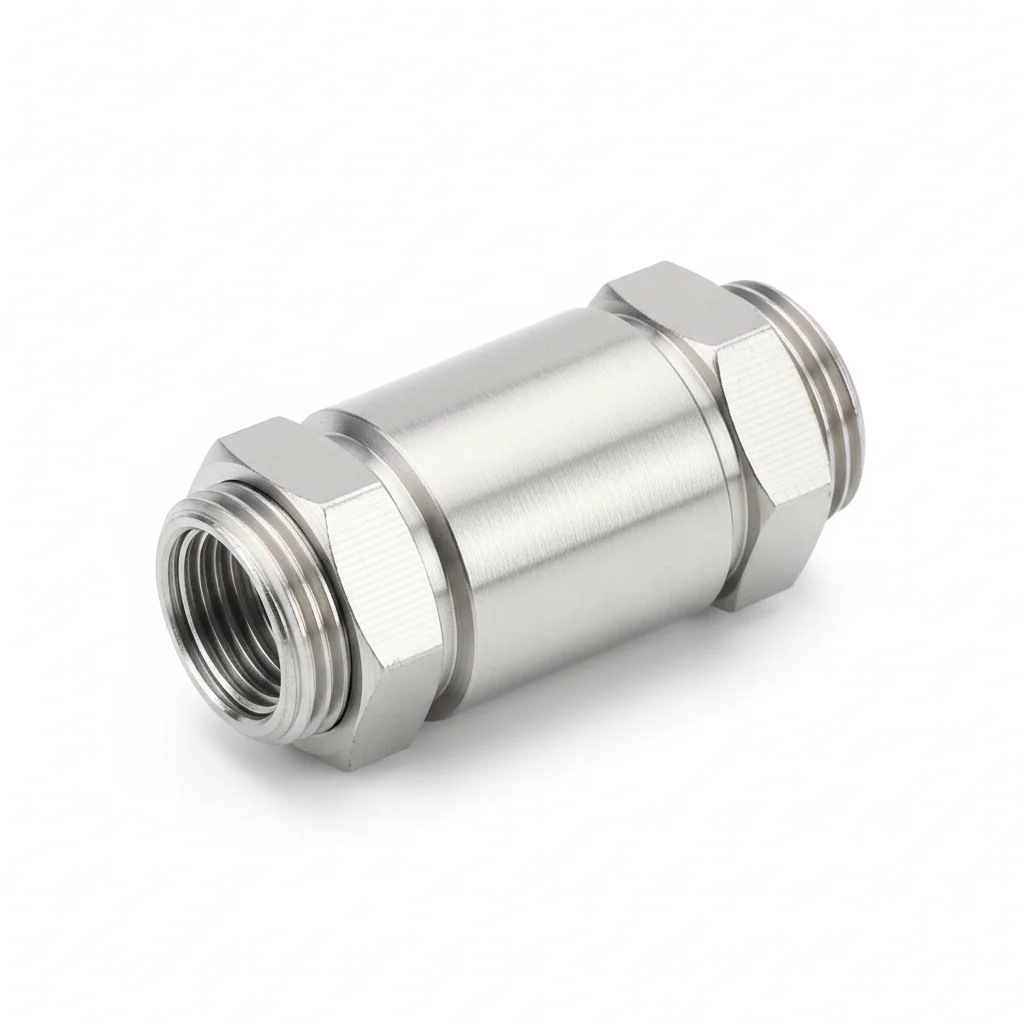

Болт обратного клапана из дуплексной нержавеющей стали — 2205 Duplex Stainless Steel — — Болт обратного клапана из дуплексной нержавеющей стали
2205 Duplex Stainless Steel · —

	Фланцевый болт из дуплексной нержавеющей стали	Рубашечная прокладка	Болт обратного клапана из дуплексной нержавеющей стали	Онлайн мониторинг давления
Спецификация	M16	DN50-DN200	M10	Датчик давления IoT
Материал	2205 Duplex Stainless Steel	EPDM Rubber	2205 Duplex Stainless Steel	EPDM Rubber
Класс	PRE≥35	—	—	IP68
Покрытие	Горячее цинкование >=55 мкм по ISO 1461	Горячее цинкование >=55 мкм по ISO 1461	Горячее цинкование >=55 мкм по ISO 1461	Горячее цинкование >=55 мкм по ISO 1461
Коррозия	C3 (ISO 12944-2)	Не применимо (полимер)	C3 (ISO 12944-2)	Не применимо (полимер)
Темп.	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C
Вес	~0.5 кг/штука	~0.5 кг/штука	~0.5 кг/штука	~0.5 кг/штука
MOQ	100 шт.	100 шт.	100 шт.	100 шт.
Упаковка	VCI бумага + картон	VCI бумага + картон	VCI бумага + картон	VCI бумага + картон
Стандарт	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1
Применение	Соединение клапана с ультра-высокой коррозионной стойкостью для глубоководных/морских условий	Устойчивость ко всем химикатам + УФ + морской воде, без обслуживания на протяжении всего срока службы	Обратный клапан для глубоководных условий + максимальная коррозионная стойкость + высокая прочность	Мониторинг давления в трубопроводе в реальном времени + запись событий гидроудара + аномальные сигналы тревоги

Монтаж и обслуживание

Порядок монтажа

Обезжирить растворителем MEK. Проверить шероховатость поверхности Ra <1.6um.
Нанести морской антикоррозионный состав с рейтингом от -50 до 200C. Использовать PTFE-инкапсулированные шайбы.
Проверить соосность в пределах 0.3mm. Затянуть с помощью гидравлического натяжителя. PMI проверка 10% образцов. Документировать для аудита соответствия.
Провести неразрушающий контроль 10% образцов с помощью каплеиндикатора. Заменить любые, показывающие трещины.
Нанести защитный уплотнитель в соответствии со спецификацией. Установить постоянное оборудование для мониторинга состояния.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Использование неправильного класса крепежа для условий эксплуатации	Крепеж выходит из строя ниже расчетной нагрузки. Соединение разделяется в рабочих условиях в течение первого года.	Проверить класс крепежа в соответствии со спецификацией. Использовать калиброванный ключ для момента затяжки +/-3%. Документировать все значения.
Пропуск подготовки поверхности перед установкой крепежа	Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев.	Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Перетянуть любой крепеж, у которого момент затяжки ниже 80% от указанного. Заменять крепеж, если коррозия затрагивает более 5% площади поверхности или глубина ямок >0.3mm. Каждые 3 года: полная разборка и осмотр 20% образцов. Каждые 5 лет: заменять все критические крепежи вне зависимости от состояния. Документировать все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.

Ссылочные стандарты

Техническая основа и ссылочные стандарты

Механические свойства крепежа из нержавеющей стали

Основа выбора материала для болтов из нержавеющей стали 304/316L/2205

Выбор материалов для морских сооружений

Норвежский стандарт нефтяной промышленности для материалов морских сооружений – авторитетная рекомендация по выбору нержавеющей стали в условиях морской воды

Стандартные методы испытаний на стойкость нержавеющих сталей к язвенной и щелевой коррозии

Стандарт испытаний для критической температуры язвообразования (CCT) нержавеющих сталей в среде, содержащей хлориды

Возможности поставщика

Качество, поставка и индивидуальное производство

Контроль качества

✓Сертификаты материалов MTC с каждой партией
✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
✓100% контроль или выборочный контроль по AQL перед отгрузкой

Поставка

✓Стандартные изделия под заказ: 7-15 дней
✓Нестандартные изделия: 25-45 дней
✓Поддержка FOB/CIF/DDP

Индивидуальное производство

✓Анализ чертежей и подбор материала
✓Нестандартные размеры, головки и резьба
✓Поддержка мелкосерийного изготовления образцов

Сертификация и документы

✓Сертификаты материалов (MTC)
✓Отчёты спектрального анализа
✓Отчёты испытаний в соляном тумане (по запросу)

Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса

Частые вопросы

Часто задаваемые вопросы

Рекомендуемое чтение

Продолжить чтение и следующий шаг

Похожая тема

Крепёж клеток

Похожая тема

Крепёж системы аэрации

За пределами технических характеристик

Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.

Возможности поставки →
