Отказ ирригационного клапана: воздушная пробка, обрушение трубы и аппаратные исправления
Заблокированный воздухоподводный клапан во время отключения системы создает отрицательное давление, которое может раздавить ПВХ трубы, парализуя всю ирригационную зону. Помимо воздухоподводных клапанов, заклинивание отложений в соленоидных клапанах и гальваническая коррозия металлических фитингов являются частыми точками отказа. Эта страница описывает цепочку отказов и проверки при закупке ирригационных клапанов и фитингов
Аудит рисков // Инженерная диагностика
Руководство по ошибкам закупки
"Эти вещи происходят каждый день на передовой."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
Риск-01
Заклинивание отложений в соленоидном клапане в жесткой воде
Корректирующие меры
Риск-02
Закупорка воздухоподводного клапана, вызывающая повреждение трубы отрицательным давлением
Корректирующие меры
Риск-03
Гальваническая коррозия с проколом металлических фитингов
Корректирующие меры
Особенности условий эксплуатации
Цепочка отказов ирригационных клапанов: что проверить перед указанием
Клапаны являются «центром управления» потоком в ирригации, но их отказы часто начинаются с мелких аппаратных проблем: заедание поршня соленоидного клапана, закупорка воздухоподводного клапана или коррозия фитинга. Эти три типа отказов наиболее распространены и предотвратимы при правильной спецификации
Что проверить
- 1Заклинивание отложений в соленоидном клапане: В жесткой воде (CaCO₃ > 200 мг/л) отложения накапливаются на поршнях после 2 сезонов → заедает в открытом положении → непрерывное орошение → потеря воды и утопление корней. Укажите ≥120 меш верховый фильтр и поршни из нержавеющей стали для лучшей устойчивости к отложениям
- 2Закупорка воздухоподводного клапана, вызывающая обрушение трубы: При отключении системы вода стекает обратно → отрицательное давление → без подачи воздуха, ПВХ труба обрушивается. Убедитесь, что воздухоподводный клапан имеет большое отверстие и фильтр от мусора; проверяйте механизм поплавка ежегодно
- 3Гальваническая коррозия металлических фитингов: В воде с высокой электропроводностью (>1000 мкСм/см) гальванические элементы между углеродистыми фитингами и медными клапанами ускоряют коррозию → проколы и утечки. Используйте диэлектрические муфты или укажите материалы из одного металла
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| Материал поршня соленоидного клапана | Пластиковые поршни быстрее покрываются отложениями в жесткой воде, что приводит к отказу из-за заедания в открытом положении | Поршень из нержавеющей стали для жесткости воды > 200 мг/л CaCO₃ |
| Фильтр от мусора в воздухоподводном клапане | Заблокированный фильтр препятствует подаче воздуха, вызывая обрушение трубы от отрицательного давления | Фильтр с сеткой ≤ 0. Проверяйте и очищайте каждые 6 месяцев |
| Совместимость материала фитингов | Разнородные металлы вызывают гальваническую коррозию, что приводит к проколам и утечкам | Используйте диэлектрические муфты или материал одного типа (например, весь 304 SS) для электропроводности > 1000 мкСм/см |
| Рабочее давление клапана vs. системы | Клапаны с заниженным давлением могут лопнуть или протечь при ударе давления | Рабочее давление клапана ≥ 1.5× рабочее давление системы по ISO 9635 |
Все данные об отказах основаны на типичных условиях орошения; фактические пороги могут отличаться. Всегда проверяйте с помощью анализа качества воды и проектного давления системы
Уровень доказательности: только источник-страница
Технический справочник отрасли
Цепочка заклинивания накипью: от ионов кальция к затопленной зоне
Для электромагнитного клапана, питаемого грунтовыми водами, реальная угроза — не давление, а ионы кальция и магния в воде. Они постепенно кристаллизуются между золотником и седлом. Эта цепочка начинается у скважины и заканчивается затоплением целой зоны.
- 1Грунтовые воды несут ионы кальция и магния, а капельные линии работают при низком давлении (0.1-0.3MPa рабочее) — накипь кристаллизуется в первую очередь в зазоре между золотником и седлом
- 2По мере утолщения накипи сопротивление золотника растет — тягового усилия соленоида уже недостаточно, и золотник перестает перемещаться
- 3Золотник заклинивает в открытом положении, и клапан не закрывается — зона продолжает полив и не может быть остановлена
- 4Результат непрерывного полива — затопленная культура — первым выходит из строя не клапан, первой тонет зона
- 5Закрепите крепеж вокруг клапана, прежде чем трогать золотник: используйте фланцевые болты M6-M8 из стали 304 (устойчивы к ржавчине во влажном воздухе, легко вскрываются для осмотра); оснастите вход быстроразъемным соединением и хомутом из нержавеющей стали (пластиковые корпуса запрещены)
Оценки величин не используются.
Технический справочник отрасли
Электромагнитный клапан — это электрооборудование под напряжением: три проверки заземления в поле
Поле насыщено водой, а электромагнитный клапан находится под напряжением — сочетание влаги и оборудования под напряжением делает риск поражения током изначально выше, чем в помещении. Заземление — элемент крепежа клапана, о котором чаще всего забывают и который нельзя пропускать в последнюю очередь.
- Требование: электромагнитные клапаны, насосы и фильтры — это оборудование под напряжением — используйте болты заземления M10-M12 из горячеоцинкованной или нержавеющей стали; не используйте голую углеродистую сталь на влажном поле
- Приемка: сопротивление заземления ≤4Ω по GB 50169-2016 — при превышении зачистите и повторно проверьте точки соединения; не ограничивайтесь проверкой затяжки болта
- Регламент: ежегодная проверка — измеряйте заземление на каждой группе электромагнитных клапанов перед каждым поливным сезоном
Сопротивление заземления ≤4Ω по GB 50169-2016. Оценки величин не используются.
Сравнение решений
Сравнение ключевых параметров трёх решений
Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.
| A · A · Малые ирригационные клапаны | B · B · Большая ирригационная система | C · План C · Ирригация морской/очищенной водой | |
|---|---|---|---|
| 1. ПЛАСТИКОВЫЙ СОЛЕНОИДНЫЙ КЛАПАН | |||
| Спецификация | DN25-DN50 | DN50-DN150 | DN50-DN150 |
| Материал | ПВХ + поршень из нержавеющей стали | Нержавеющая сталь 304 | Нержавеющая сталь 316L |
| Покрытие | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 |
| 2. ДВУХФУНКЦИОНАЛЬНЫЙ ВОЗДУХОПОДВОДНЫЙ КЛАПАН | |||
| Спецификация | DN25 | DN50-DN100 | DN50-DN100 |
| Материал | PP + поплавок из нержавеющей стали | 304 + EPDM | 316L + EPDM |
| Покрытие | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 |
A · Малые ирригационные клапаны
C3 Стандарт по ISO 12944-2
| Пластиковый соленоидный клапан | Двухфункциональный воздухоподводный клапан | |
|---|---|---|
| Спецификация | DN25-DN50 | DN25 |
| Материал | ПВХ + поршень из нержавеющей стали | PP + поплавок из нержавеющей стали |
| Класс | — | — |
| Покрытие | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20°C до +80°C | -20°C до +80°C |
| Вес | ~0.5 кг/штука | ~0.5 кг/штука |
| MOQ | 100 шт. | 100 шт. |
| Упаковка | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Зональное орошение малой площади | Защита трубопровода от отрицательного давления |
Порядок монтажа
- Очистите поверхности изопропиловым спиртом (99.9%). Проверьте плоскостность в пределах 0.1 мм на 100 мм.
- Нанесите герметик на контактные поверхности. Установите крёжёж с шайбой Бельвилля под головкой и гайкой.
- Проверьте соосность в пределах 0.5 мм. Затяжка по звёздообразной схеме. Момент затяжки 42 Н·м ±2 Н·м с помощью калиброванного ключа. Запишите в журнал контроля качества.
- Проверьте все крепёжные изделия на правильную установку. Измерьте 5% выборки с помощью щупа.
- Нанесите метку краской контроля момента затяжки. Сфотографируйте собранное изделие с 3 ракурсов для документации контроля качества.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепёжных изделий для эксплуатационных условий | Крепёжное изделие выходит из строя ниже проектной нагрузки. Соединение разделяется в эксплуатационных условиях в течение первого года. | Проверьте класс крепежа по спецификации. Используйте откалиброванный динамометрический ключ с допуском +/-3%. Задокументируйте все значения. |
| Пропуск подготовки поверхности перед установкой крепёжных изделий | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (в зависимости от того, что наступит раньше). Повторная затяжка любых крепёжных изделий с моментом ниже 80% от указанного. Замена крепёжных изделий с коррозией, поражающей >5% площади поверхности или глубиной ям >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всех критических крепёжных изделий независимо от состояния. Все результаты документируются в CMMS с указанием даты, идентификатора инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.
B · Большая ирригационная система
C4 Суровый по ISO 12944-2

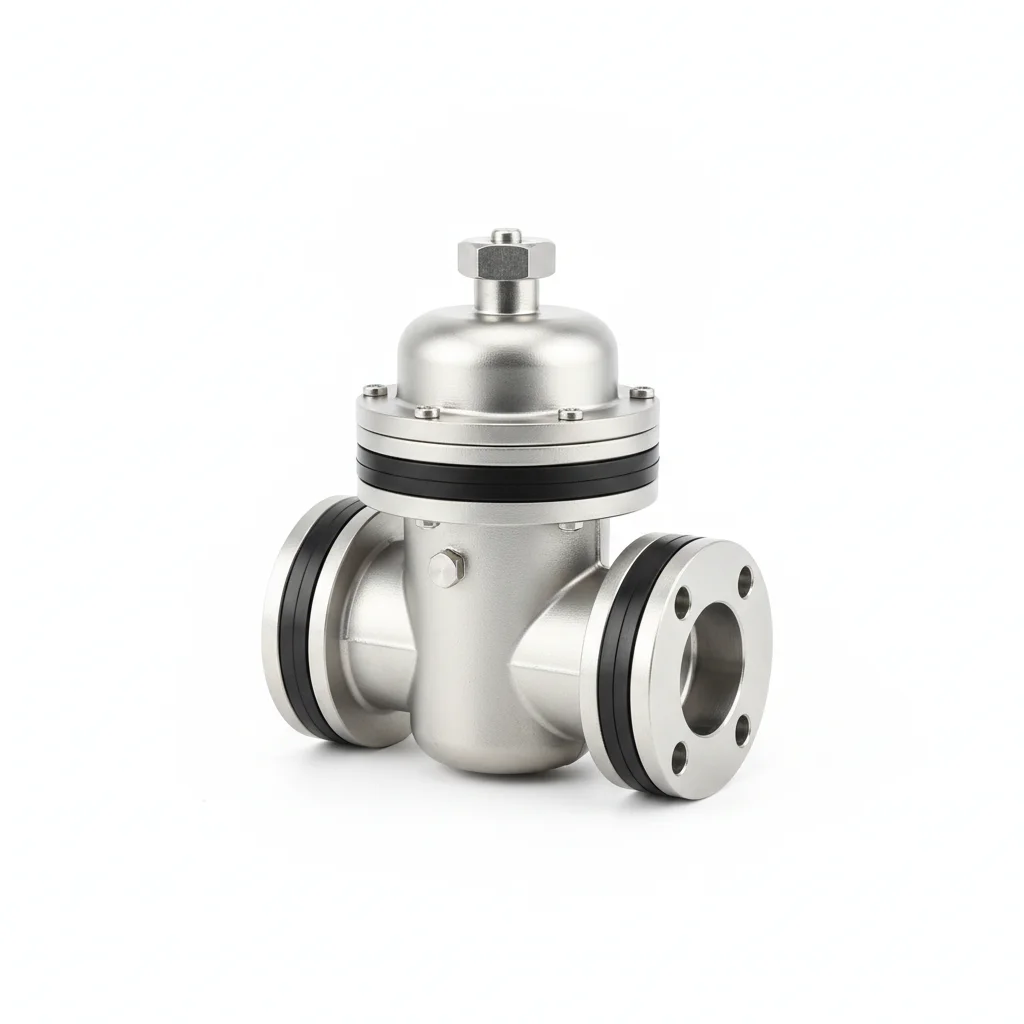

| Гидравлический регулирующий клапан | Клапан регулирования давления | |
|---|---|---|
| Спецификация | DN50-DN150 | DN50-DN100 |
| Материал | Нержавеющая сталь 304 | 304 + EPDM |
| Класс | — | — |
| Покрытие | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20°C до +80°C | -20°C до +80°C |
| Вес | ~0.5 кг/штука | ~0.5 кг/штука |
| MOQ | 100 шт. | 100 шт. |
| Упаковка | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Основной регулирующий клапан для большой площади | Стабилизация давления в зоне |
Порядок монтажа
- Обезжирьте поверхности ацетоновым растворителем. Проверьте шероховатость поверхности Ra <3.2 мкм.
- Нанесите антикоррозийный герметик класса -20 до 150°C. Используйте шайбы с покрытием PTFE.
- Проверьте соосность по спецификации. Затяжка в крестообразной последовательности. Проверьте 10% с помощью инструмента верификации. Запишите с экологическими данными.
- Испытание на вырыв 5% случайной выборки до 80% пробной нагрузки. Замените любые, не соответствующие порогу приемки.
- Нанесите атмосферостойкое защитное покрытие. Установите купон мониторинга коррозии рядом с критическими соединениями.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепёжных изделий для эксплуатационных условий | Крепёжное изделие выходит из строя ниже проектной нагрузки. Соединение разделяется в эксплуатационных условиях в течение первого года. | Проверить класс крепежа в соответствии со спецификацией. Использовать калиброванный динамометрический ключ с погрешностью +/-3%. Задокументировать все значения. |
| Пропуск подготовки поверхности перед установкой крепёжных изделий | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (в зависимости от того, что наступит раньше). Повторная затяжка любых крепёжных изделий с моментом ниже 80% от указанного. Замена крепёжных изделий с коррозией, поражающей >5% площади поверхности или глубиной ям >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всех критических крепёжных изделий независимо от состояния. Все результаты документируются в CMMS с указанием даты, идентификатора инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.
План C · Ирригация морской/очищенной водой
C5-M Экстремальный по ISO 12944-2
| Гидравлический регулирующий клапан | Клапан регулирования давления | |
|---|---|---|
| Спецификация | DN50-DN150 | DN50-DN100 |
| Материал | Нержавеющая сталь 316L | 316L + EPDM |
| Класс | — | — |
| Покрытие | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20°C до +80°C | -20°C до +80°C |
| Вес | ~0.5 кг/штука | ~0.5 кг/штука |
| MOQ | 100 шт. | 100 шт. |
| Упаковка | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Основной регулирующий клапан для большой площади | Стабилизация давления в зоне |
Порядок монтажа
- Обезжирьте метилэтилкетоновым растворителем. Проверьте шероховатость поверхности Ra <1.6 мкм.
- Нанесите морской антикоррозийный герметик класса -50 до 200°C. Используйте шайбы, инкапсулированные PTFE.
- Проверьте соосность в пределах 0.3 мм. Затяжка с помощью гидравлического натяжителя. PMI-верификация 10% выборки. Документируйте для аудита соответствия.
- Контроль 10% выборки с помощью капиллярного метода (NDT). Замените любые с признаками трещин.
- Нанесите защитный герметик по спецификации. Установите постоянное оборудование мониторинга состояния.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепёжных изделий для эксплуатационных условий | Крепёжное изделие выходит из строя ниже проектной нагрузки. Соединение разделяется в эксплуатационных условиях в течение первого года. | Проверьте класс крепежа на соответствие спецификации. Используйте откалиброванный динамометрический ключ +/-3%. Задокументируйте все значения. |
| Пропуск подготовки поверхности перед установкой крепёжных изделий | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (в зависимости от того, что наступит раньше). Повторная затяжка любых крепёжных изделий с моментом ниже 80% от указанного. Замена крепёжных изделий с коррозией, поражающей >5% площади поверхности или глубиной ям >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всех критических крепёжных изделий независимо от состояния. Все результаты документируются в CMMS с указанием даты, идентификатора инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.
Руководство по выбору
Выбор
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Условия эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
| Зональный полив малой площади, стандартное качество воды | План A · Пластиковый стандарт: пластиковый электромагнитный клапан (DN25–DN50, PVC + золотник из нержавеющей стали) + комбинированный воздушный клапан (DN25) | C3 по ISO 12944-2; золотник из нержавеющей стали более устойчив к накипи от жесткой воды, чем пластиковый (жесткость по CaCO₃ > 200 mg/L); клапаны для полива по ISO 9635-1:2014 |
| Полив большой площади, магистральное/зональное управление, агрессивная среда | План B · Гидравлический регулирующий клапан из нержавеющей стали 304 (DN50–DN150) + клапан регулирования давления (DN50–DN100, 304 + EPDM) | C4 по ISO 12944-2; в воде с высокой минерализацией применять фитинги из нержавеющей стали 304 или PPR (электропроводность > 1000 µS/cm, гальваническая коррозия 0.12 mm/year по ISO 9223); номинальное давление клапана ≥ 1.5× рабочего давления системы по ISO 9635 |
| Высокая коррозия / экспортные стандарты / агрессивная среда — полив опресненной морской водой / очищенной водой / высокоминерализованной щелочно-солончаковой водой | План C · Полный ассортимент из нержавеющей стали 316L / дуплексной стали + хлоростойкие уплотнения (гидравлический регулирующий клапан DN50–DN150, клапан регулирования давления DN50–DN100) | C5-M по ISO 12944-2; ежегодно измерять толщину стенки трубы ультразвуковым толщиномером и заменять фитинги при уменьшении толщины стенки более чем на 30% |
| Соединения разнородных металлов (фитинги из углеродистой стали/чугуна + клапаны из медного сплава) | Использовать изолирующие фланцевые комплекты или нейлоновые втулки для разобщения гальванической пары; диэлектрические муфты или фитинги из однородного материала (например, полностью 304 SS); оцинкованные фитинги запрещены в кислой воде (pH < 6.5) | Гальванический элемент образуется при электропроводности > 1000 µS/cm, скорость коррозии 0.12 mm/year (ISO 9223); при уровне коррозии C4 стенка 3 mm утоньшается до 2.4 mm за 5 лет с образованием сквозных точечных отверстий 0.2 mm |
| Жесткая вода при использовании электромагнитных клапанов (жесткость по CaCO₃ > 200 mg/L) | Установить фильтр ≥ 120 mesh перед электромагнитным клапаном; применять золотник из нержавеющей стали; разбирать и очищать золотник после каждого сезона или выполнять кислотную очистку (лимонная кислота, pH 3–4, выдержка 2 h) | Накипь на золотнике 0.5–1 mm после 2 сезонов перекрывает зазор золотник-седло 0.1 mm → заклинивание в открытом положении; фильтр ≥ 120 mesh задерживает > 90% частиц > 0.125 mm |
