PE-фитинги для ирригации: Быстросъемные соединения vs Сварные соединения
PE-фитинги для ирригации — это не просто аксессуары для труб. Точка отказа обычно приходится на стык: это может быть быстросъемное соединение, сварной шов, уплотнение или хомут, работающие в условиях напорной воды, осадков и полевых работ.
Аудит рисков // Инженерная диагностика
Руководство по ловушкам закупок
"Это происходит каждый день на производственной линии."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
Риск-01
Быстросъемные фитинги срываются при высоком давлении
Сила фиксации быстросъемных PE-фитингов опирается на нержавеющие стопорные кольца и резиновые уплотнительные кольца. Когда системное давление превышает 1.0 МПа или во время удара водяного молота, быстросъемные фитинги с диаметром > 63 мм могут сорваться. Стандарт ISO 14236 требует, чтобы фитинги не имели протечек и не отсоединялись при давлении, в 1.5 раза превышающем номинальное. Стандарт ISO 4427 указывает, что для труб PE100 MRS ≥ 10 МПа.
Корректирующие меры
Используйте стыковую сварку для магистральных трубопроводов (DN63 и выше) (несущая способность давления эквивалентна телу трубы), а быстросъемные фитинги — для разводящих трубопроводов (менее DN63). Устанавливайте упорные блоки в ключевых точках разветвления для предотвращения смещения от ударов водяного молота.
Риск-02
Песчаная вода изнашивает уплотнительные кольца фитингов
Когда содержание песка в грунтовых или поверхностных водах > 0.05 кг/м³, песчинки скапливаются на уплотнительном кольце, вызывая абразивный износ. Срок службы уплотнительных колец из EPDM в песчаной воде составляет всего 1/3–1/2 от срока в чистой воде.
Корректирующие меры
Установите Y-фильтр (80–120 меш) перед фитингом и регулярно очищайте фильтрующую сетку (ежемесячно). Для водных источников с высоким содержанием песка выбирайте уплотнительные кольца из нитрилбутадиенового каучука (NBR), которые обладают лучшей износостойкостью по сравнению с EPDM.
Риск-03
Фитинги трескаются из-за промерзания зимой
В северных регионах минимальная зимняя температура может достигать -30°С. Остаточная вода в трубе после замерзания расширяется в объеме на 9%, создавая напряжение, которое может превышать 200 МПа. Металлические фитинги и клапаны могут разорваться под действием напряжения расширения льда.
Корректирующие меры
Перед зимой слейте скопившуюся воду из трубопровода. Оберните изоляционным матом (толщина ≥ 30 мм) снаружи клапаны и металлические фитинги. В регионах с суровым климатом выбирайте фитинги с соответствующей ударной вязкостью при низких температурах.
Особенности условий эксплуатации
Где обычно выходят из строя стыки PE для ирригации
ISO 4427 задает границы для трубопроводов с напорной водой, в то время как руководство ФАО по ирригации напоминает покупателю рассматривать оборудование, соединения, фильтрацию, качество воды и обслуживание в совокупности. Практическое решение заключается не только в классе трубы, но и в том, выдержит ли стык реальный источник воды и режим обслуживания
Что проверить
- 1Определите источник воды перед выбором соединителя: осадок и плохая фильтрация изменяют риск износа уплотнения
- 2Разделите обслуживаемые стыки и постоянные подземные стыки; план проверок для них разный
- 3Укажите материал уплотнения, типа хомута или муфты и доступ для замены в одной строке запроса
- 4Попросите поставщика указать, какому стандарту напорной водоснабжения или проектной спецификации соответствует линейка фитингов
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| Метод соединения | Быстросъемные муфты и сварные стыки выходят из строя по-разному при полевом обслуживании и циклическом давлении | Быстросъемная муфта, электромуфтовая, стыковая или фланцевая переход; включите доступ для осмотра |
| Качество воды | Осадок и биообрастание влияют на уплотнения, резьбы и разъемные соединения до выхода из строя тела трубы | Источник воды, ступень фильтрации, график очистки и ожидаемый интервал обслуживания |
| Материал уплотнения и хомута | Уплотнительное кольцо и хомут — это часто мелкие детали, которые определяют риск протечки и срыва | Материал уплотнения, материал хомута, наличие запасных уплотнений и совместимость с ирригационной водой |
Используйте ссылки ISO 4427 и ФАО только как доказательства области и контекста проектирования; класс давления проекта и испытания уплотнений по-прежнему требуют сертификатов поставщика
Уровень доказательности: Подтверждено стандартом
Технический справочник отрасли
Быстроразъемное соединение для ответвлений низкого давления, сварное/фланцевое соединение магистрали высокого давления: разграничение по давлению и гидроудару
Соединение PE-труб — это не выбор самого прочного варианта: решение между быстроразъемным соединением и сваркой/фланцем принимается исходя из того, является ли участок ответвлением низкого давления или магистралью высокого давления. Быстроразъемное соединение имеет свой рабочий диапазон; при превышении пределов по давлению и гидроудару переходите на другой тип соединения.
- Быстроразъемное соединение подходит для ответвлений низкого давления: капельные и микро-дождевальные системы работают при 0.1-0.3MPa, с короткими трассами и частым обслуживанием — именно там уместно удобство быстроразъемного соединения
- При повышении давления в магистрали переходите на сварные или фланцевые соединения: быстроразъемное соединение удерживает трубу за счет замка и трения и не рассчитано на длительное высокое давление — не применяйте его принудительно на магистрали
- Гидроудар — скрытый критерий: пуск или останов насоса создает переходный пик 2-3× от номинального давления (уравнение Жуковского) — рассчитывайте удерживающее усилие и зажим быстроразъемного соединения исходя из этого пика, а не из стационарного значения
- При сомнениях принимайте решение в два шага: сначала выберите тип соединения по рабочему давлению (быстроразъемное — для ответвлений низкого давления, сварное — для магистралей высокого давления), затем повторно проверьте конфигурацию удержания на данном участке по пику гидроудара
Пик гидроудара 2-3× описывается уравнением Жуковского. Количественные оценки величины не приводятся.
Технический справочник отрасли
Уплотнительные кольца O-ring быстроразъемных соединений по источнику воды: EPDM для чистой воды, NBR для воды с песком
На одном и том же быстроразъемном соединении материал кольца O-ring подбирается по воде — чистая и песчаная вода по-разному изнашивают уплотнение. Указывайте источник воды и материал уплотнения в одной строке запроса; не ждите протечки для замены.
| Источник воды | Материал кольца O-ring | Сопутствующая мера | Замена / контроль |
|---|---|---|---|
| Чистая вода (низкое содержание песка) | EPDM | Фильтр на входе для предотвращения попадания мелких частиц на уплотнительную поверхность | Замена колец O-ring каждые 2-3 года; контроль просачивания оборачиванием стыка салфеткой |
| Вода с песком | NBR | Фильтр на входе плюс регулярная обратная промывка для сохранения эффективности фильтрации | Замена колец O-ring каждые 2-3 года; сократить интервал контроля при работе на песчаной воде |
Количественные оценки величины не приводятся.
Технический справочник отрасли
Три рубежа защиты при воде с песком: фильтрация, обратная промывка и уплотнения
При подаче песчаной воды в капельную систему в первую очередь страдают не трубы, а уплотнения стыков и отверстия капельниц. Выстройте три рубежа защиты, и песок будет остановлен до достижения стыка.
Рубеж 1 — фильтрация на входе: фильтр удаляет взвешенные частицы, чтобы песок не достигал уплотнительной поверхности стыка или отверстий капельниц — при отказе фильтра капельницы засоряются и давление в системе падаетРубеж 2 — поддержание обратной промывки в рабочем состоянии: выполняйте обратную промывку ежеквартально и одновременно проверяйте болты штока переключения — заклинивший шток останавливает обратную промывку, и фильтр фактически не работает (исп. 304, M8-M10)Рубеж 3 — материал уплотнения: на воде с песком указывайте NBR для уплотнения быстроразъемного соединения для более высокой износостойкости вместо EPDM, применяемого на чистой воде — замена колец O-ring с циклом 2-3 года
Количественные оценки величины не приводятся.
Сравнение решений
Сравнение ключевых параметров трёх решений
Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.
Решение A
Капельный/Микроорошение, рабочее давление ≤ 0.6 МПа
15–20 лет
Экономичный
Решение B
Дождевание/Барабанное орошение, давление 0.6–1.6 МПа
20–25 лет
Умеренный
Решение C
Содержание песка > 0.1 кг/м³ или рабочее давление > 1.0 МПа
20–25 лет
Высокий
| A · Решение A · Стандартный тип для низкого давления | B · Решение B · Усиленный тип для высокого давления | C · Решение C · Усиленный тип для песчаной воды/высокого давления | |
|---|---|---|---|
| 1. БЫСТРОСЪЕМНОЕ СОЕДИНЕНИЕ | |||
| Спецификация | DN16 ~ DN63 | DN16 ~ DN63 | DN50~DN200 |
| Материал | PE + стопорное кольцо из нержавеющей стали | PE + стопорное кольцо из нержавеющей стали | PE100+SDR11 |
| Покрытие | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 |

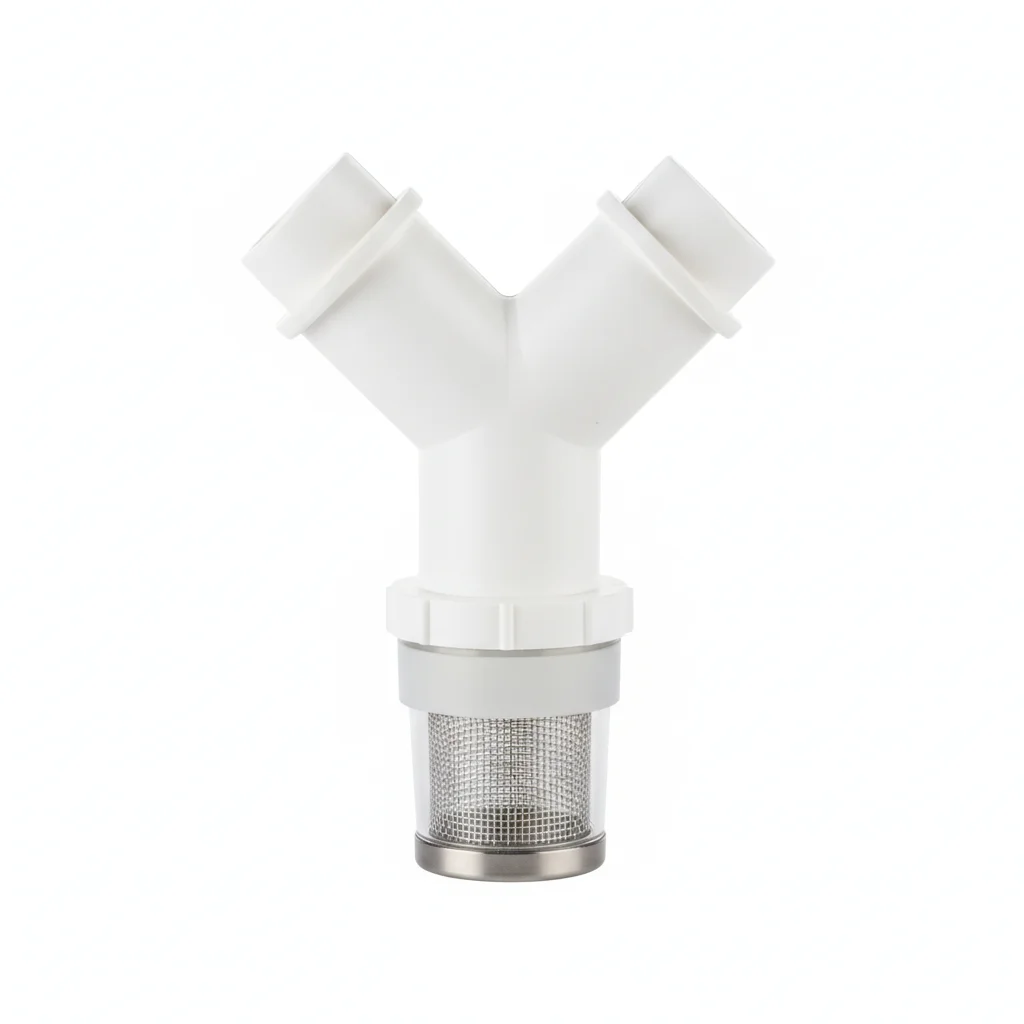

| 2. Y-ФИЛЬТР | |||
| Спецификация | DN25 ~ DN63 | DN25 ~ DN63 | DN50~DN100 |
| Материал | PE + фильтрующая сетка из нержавеющей стали | PE + фильтрующая сетка из нержавеющей стали | Углеродистая сталь + резиновая облицовка |
| Покрытие | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 |
| 3. ПРЯМОЙ ТРОЙНИК | |||
| Спецификация | DN25~DN63 | DN25~DN63 | 120 меш |
| Материал | PE100 | PE100 | PE+PP |
| Покрытие | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 |
| 4. ЗАГЛУШКА | |||
| Спецификация | DN16~DN63 | DN16~DN63 | M10-M12 |
| Материал | PE | PE | 304 нержавеющая сталь |
| Класс | — | — | A2 |
| Покрытие | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 | Пассивация |

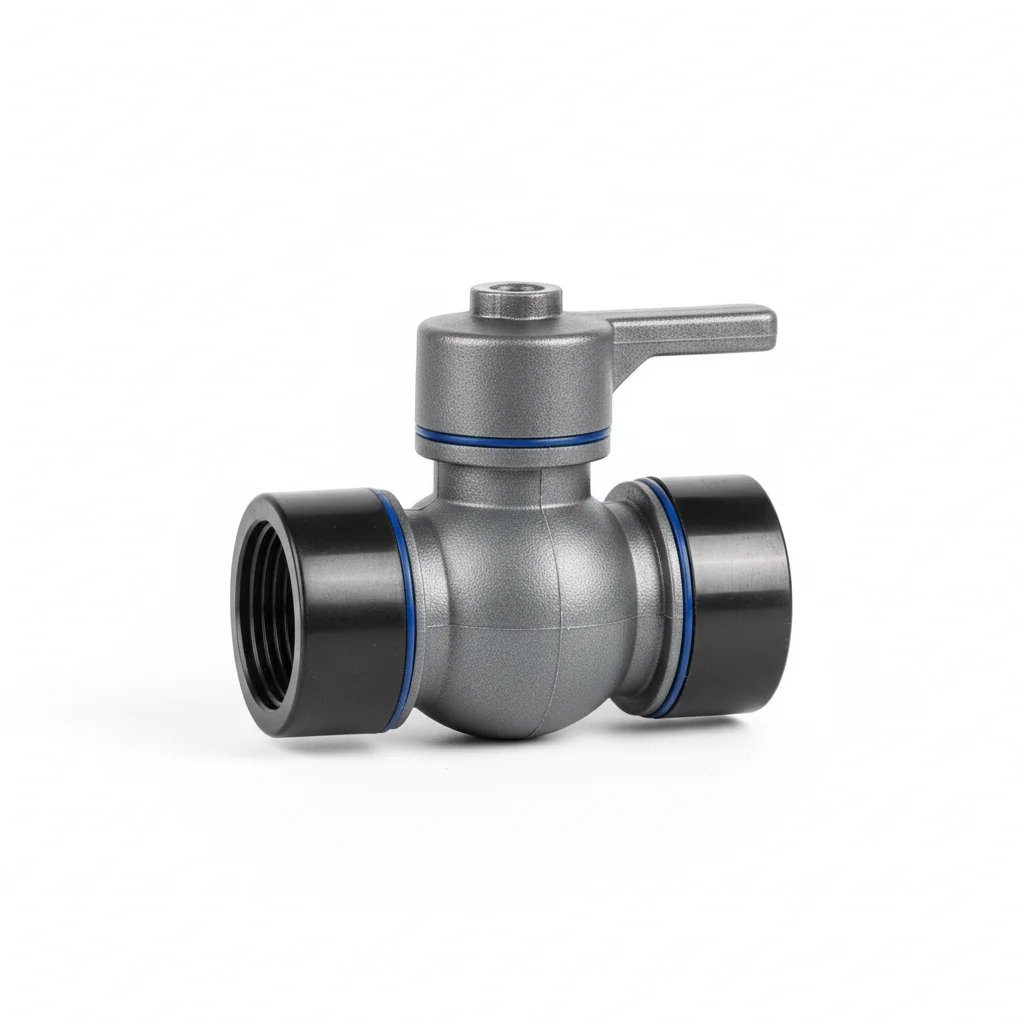

| 5. КЛАПАН | |||
| Спецификация | DN25~DN63 | DN25~DN63 | M10-M12 |
| Материал | PP+EPDM | PP+EPDM | 304 нержавеющая сталь |
| Класс | — | — | A2 |
| Покрытие | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 | Пассивация |
| 6. ПРЯМОЙ ТРОЙНИК | |||
| Спецификация | DN25~DN63 | M10-M12 | M10-M12 |
| Материал | PE100 | 304 нержавеющая сталь | 304 нержавеющая сталь |
| Класс | — | A2 | A2 |
| Покрытие | Горячее цинкование ≥ 55 мкм по ISO 1461 | Пассивация | Пассивация |
| 7. ЗАГЛУШКА | |||
| Спецификация | DN16~DN63 | M10-M12 | M10-M12 |
| Материал | PE | 304 нержавеющая сталь | 304 нержавеющая сталь |
| Класс | — | A2 | A2 |
| Покрытие | Горячее цинкование ≥ 55 мкм по ISO 1461 | Пассивация | Пассивация |
| 8. КЛАПАН | |||
| Спецификация | DN25~DN63 | M10-M12 | M10-M12 |
| Материал | PP+EPDM | 304 нержавеющая сталь | 304 нержавеющая сталь |
| Класс | — | A2 | A2 |
| Покрытие | Горячее цинкование ≥ 55 мкм по ISO 1461 | Пассивация | Пассивация |
1БЫСТРОСЪЕМНОЕ СОЕДИНЕНИЕ
Спецификация
A
DN16 ~ DN63
B
DN16 ~ DN63
C
DN50~DN200
Материал
A
PE + стопорное кольцо из нержавеющей стали
B
PE + стопорное кольцо из нержавеющей стали
C

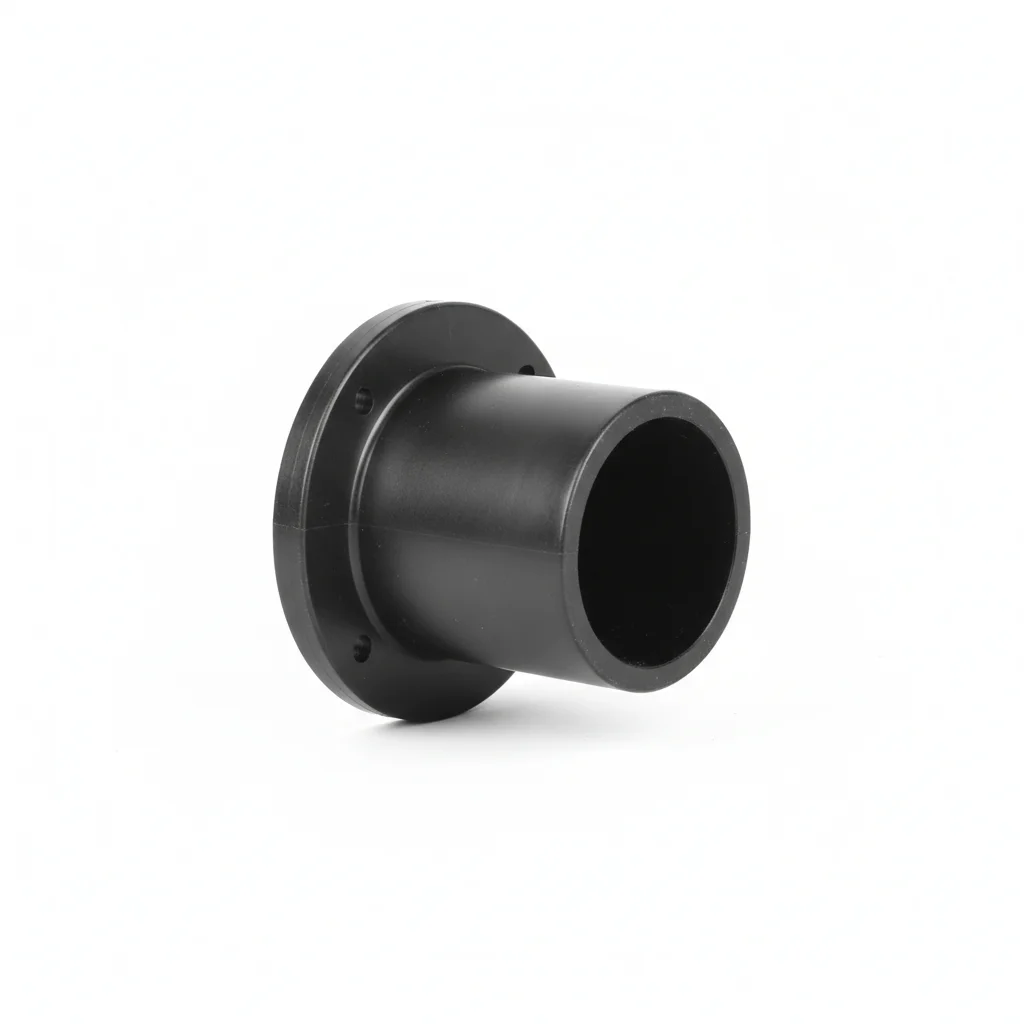

PE100+SDR11
Покрытие
A
Горячее цинкование ≥ 55 мкм по ISO 1461
B
Горячее цинкование ≥ 55 мкм по ISO 1461
C
Горячее цинкование ≥ 55 мкм по ISO 1461
2Y-ФИЛЬТР
Спецификация
A
DN25 ~ DN63
B
DN25 ~ DN63
C
DN50~DN100
Материал
A
PE + фильтрующая сетка из нержавеющей стали
B
PE + фильтрующая сетка из нержавеющей стали
C
Углеродистая сталь + резиновая облицовка
Покрытие
A
Горячее цинкование ≥ 55 мкм по ISO 1461
B
Горячее цинкование ≥ 55 мкм по ISO 1461
C
Горячее цинкование ≥ 55 мкм по ISO 1461
3ПРЯМОЙ ТРОЙНИК
Спецификация
A
DN25~DN63
B
DN25~DN63
C
120 меш
Материал
A
PE100
B
PE100
C

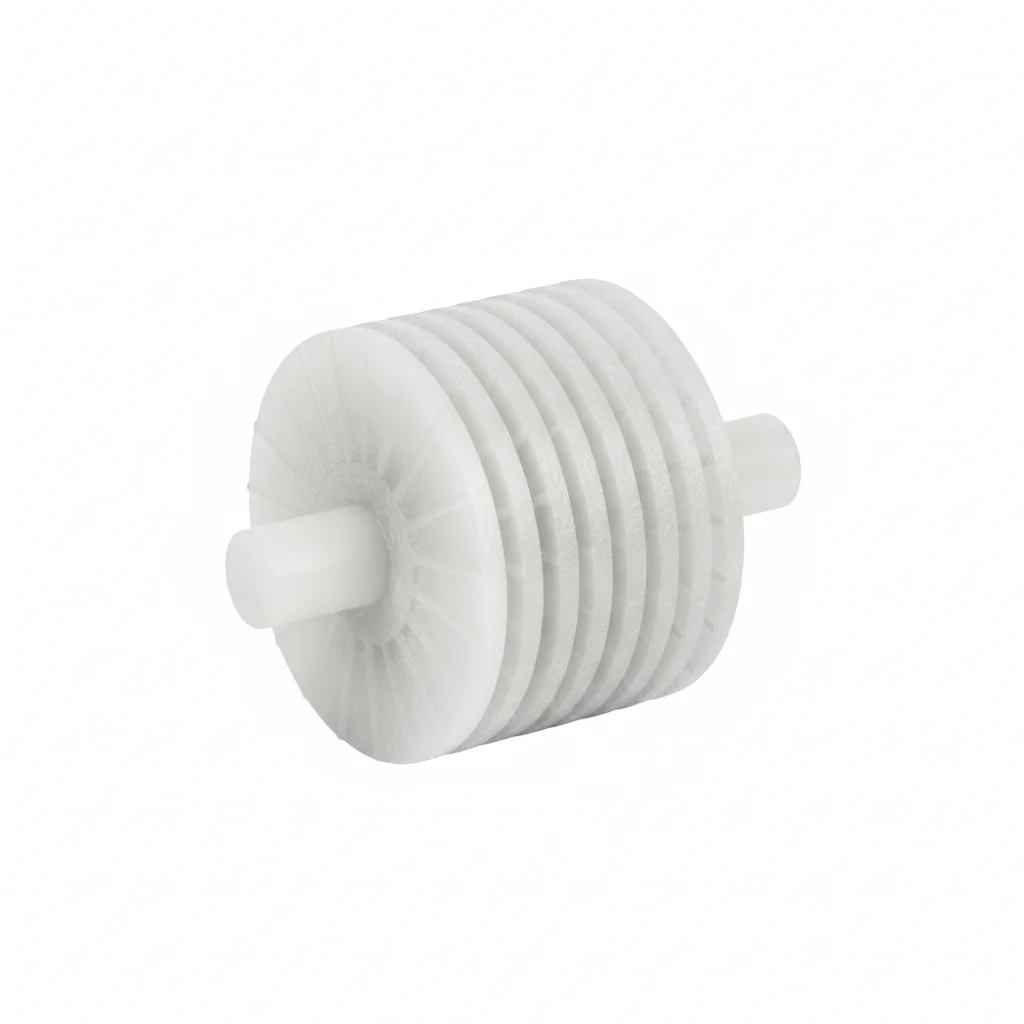

PE+PP
Покрытие
A
Горячее цинкование ≥ 55 мкм по ISO 1461
B
Горячее цинкование ≥ 55 мкм по ISO 1461
C
Горячее цинкование ≥ 55 мкм по ISO 1461
4ЗАГЛУШКА
Спецификация
A
DN16~DN63
B
DN16~DN63
C
M10-M12
Материал
A
PE
B
PE
C
304 нержавеющая сталь
Класс
A
—
B
—
C
A2
Покрытие
A
Горячее цинкование ≥ 55 мкм по ISO 1461
B
Горячее цинкование ≥ 55 мкм по ISO 1461
C
Пассивация
5КЛАПАН
Спецификация
A
DN25~DN63
B
DN25~DN63
C
M10-M12
Материал
A
PP+EPDM
B
PP+EPDM
C
304 нержавеющая сталь
Класс
A
—
B
—
C
A2
Покрытие
A
Горячее цинкование ≥ 55 мкм по ISO 1461
B
Горячее цинкование ≥ 55 мкм по ISO 1461
C
Пассивация
6ПРЯМОЙ ТРОЙНИК
Спецификация
A
DN25~DN63
B
M10-M12
C
M10-M12
Материал
A
PE100
B
304 нержавеющая сталь
C
304 нержавеющая сталь
Класс
A
—
B
A2
C
A2
Покрытие
A
Горячее цинкование ≥ 55 мкм по ISO 1461
B
Пассивация
C
Пассивация
7ЗАГЛУШКА
Спецификация
A
DN16~DN63
B
M10-M12
C
M10-M12
Материал
A
PE
B
304 нержавеющая сталь
C
304 нержавеющая сталь
Класс
A
—
B
A2
C
A2
Покрытие
A
Горячее цинкование ≥ 55 мкм по ISO 1461
B
Пассивация
C
Пассивация
8КЛАПАН
Спецификация
A
DN25~DN63
B
M10-M12
C
M10-M12
Материал
A
PP+EPDM
B
304 нержавеющая сталь
C
304 нержавеющая сталь
Класс
A
—
B
A2
C
A2
Покрытие
A
Горячее цинкование ≥ 55 мкм по ISO 1461
B
Пассивация
C
Пассивация
A
Решение A · Стандартный тип для низкого давления
Стандарт C3 по ISO 12944-2
Быстросъемное соединение
PE + стопорное кольцо из нержавеющей стали · —
Y-фильтр
PE + фильтрующая сетка из нержавеющей стали · —
Прямой тройник
PE100 · —
Заглушка
PE · —
Клапан
PP+EPDM · —
Заглушка
PE · —
Клапан
PP+EPDM · —
| Быстросъемное соединение | Y-фильтр | Прямой тройник | Заглушка | Клапан | Прямой тройник | Заглушка | Клапан | |
|---|---|---|---|---|---|---|---|---|
| Спецификация | DN16 ~ DN63 | DN25 ~ DN63 | DN25~DN63 | DN16~DN63 | DN25~DN63 | DN25~DN63 | DN16~DN63 | DN25~DN63 |
| Материал | PE + стопорное кольцо из нержавеющей стали | PE + фильтрующая сетка из нержавеющей стали | PE100 | PE | PP+EPDM | PE100 | PE | PP+EPDM |
| Класс | — | — | — | — | — | — | — | — |
| Покрытие | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20 °С до +80 °С | -20 °С до +80 °С | -20 °С до +80 °С | -20 °С до +80 °С | -20 °С до +80 °С | -20 °С до +80 °С | -20 °С до +80 °С | -20 °С до +80 °С |
| Вес | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт |
| MOQ | 100 шт | 100 шт | 100 шт | 100 шт | 100 шт | 100 шт | 100 шт | 100 шт |
| Упаковка | VCI-бумага + картон | VCI-бумага + картон | VCI-бумага + картон | VCI-бумага + картон | VCI-бумага + картон | VCI-бумага + картон | VCI-бумага + картон | VCI-бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Быстрое соединение разводящих трубопроводов | Фильтрация перед фитингами | Разветвление разводящих труб | Концевое уплотнение разводящих труб | Управление потоком в разводящих трубах | Разветвление разводящих труб | Концевое уплотнение разводящих труб | Управление потоком в разводящих трубах |
Монтаж и обслуживание
Порядок монтажа
- Очистите поверхности изопропиловым спиртом (99.9%). Проверьте плоскостность 0.1 мм на 100 мм.
- Нанесите состав для стыков на контактные поверхности. Установите крепёж с шайбой Бельвиля под головкой и гайкой.
- Проверьте соосность в пределах 0.5 мм. Затягивайте в шахматном порядке. Момент затяжки 42 Н·м ±2 Н·м с использованием откалиброванного ключа. Документируйте в журнале ОТК.
- Проверьте все крепежные элементы на правильную посадку. Отмерьте 5% выборки с помощью щупа.
- Нанесите маркировку индикаторным лаком. Сфотографируйте сборку с 3 ракурсов для документации ОТК.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепеж выходит из строя при нагрузках ниже проектных. Соединение разъединяется в рабочих условиях в течение первого года. | Проверьте класс крепежа на соответствие спецификации. Используйте откалиброванный моментный ключ ±3%. Документируйте все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности не позволяет обеспечить правильную посадку соединения. Коррозия начинается в течение 6–12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторная затяжка любого крепежа, момента затяжки которого ниже 80% от указанного. Замена крепежа, если коррозия затрагивает >5% площади поверхности или глубина ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всех критически важных крепежных элементов независимо от состояния. Документируйте все результаты в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.
B
Решение B · Усиленный тип для высокого давления
C4 Тяжелые условия по ISO 12944-2
Быстросъемное соединение
PE + стопорное кольцо из нержавеющей стали · —
Y-фильтр
PE + фильтрующая сетка из нержавеющей стали · —
Прямой тройник
PE100 · —
Заглушка
PE · —
Клапан
PP+EPDM · —
Плоская шайба
304 нержавеющая сталь · A2
Плоская шайба
304 нержавеющая сталь · A2
Плоская шайба
304 нержавеющая сталь · A2
| Быстросъемное соединение | Y-фильтр | Прямой тройник | Заглушка | Клапан | Плоская шайба | Плоская шайба | Плоская шайба | |
|---|---|---|---|---|---|---|---|---|
| Спецификация | DN16 ~ DN63 | DN25 ~ DN63 | DN25~DN63 | DN16~DN63 | DN25~DN63 | M10-M12 | M10-M12 | M10-M12 |
| Материал | PE + стопорное кольцо из нержавеющей стали | PE + фильтрующая сетка из нержавеющей стали | PE100 | PE | PP+EPDM | 304 нержавеющая сталь | 304 нержавеющая сталь | 304 нержавеющая сталь |
| Класс | — | — | — | — | — | A2 | A2 | A2 |
| Покрытие | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 | Пассивация | Пассивация | Пассивация |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20 °С до +80 °С | -20 °С до +80 °С | -20 °С до +80 °С | -20 °С до +80 °С | -20 °С до +80 °С | -20 °С до +80 °С | -20 °С до +80 °С | -20 °С до +80 °С |
| Вес | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт | ~0,005 кг | ~0,005 кг | ~0,005 кг |
| MOQ | 100 шт | 100 шт | 100 шт | 100 шт | 100 шт | 500 шт | 500 шт | 500 шт |
| Упаковка | VCI-бумага + картон | VCI-бумага + картон | VCI-бумага + картон | VCI-бумага + картон | VCI-бумага + картон | Пластиковый пакет | Пластиковый пакет | Пластиковый пакет |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 | ISO 7089 |
| Применение | Быстрое соединение разводящих трубопроводов | Фильтрация перед фитингами | Разветвление разводящих труб | Концевое уплотнение разводящих труб | Управление потоком в разводящих трубах | Распределение нагрузки | Распределение нагрузки | Распределение нагрузки |
Монтаж и обслуживание
Порядок монтажа
- Обезжирьте поверхности растворителем ацетона. Проверьте шероховатость поверхности Ra <3.2 мкм.
- Нанесите антикоррозионный состав для стыков с диапазоном -20 до 150°С. Используйте шайбы с покрытием PTFE.
- Проверьте соосность в соответствии со спецификацией. Затягивайте в крестообразной последовательности. Проверьте 10% с помощью контрольного инструмента. Фиксируйте данные с указанием условий.
- Проведите испытание на отрыв 5% случайной выборки до 80% пробной нагрузки. Замените все элементы, не соответствующие порогу приемки.
- Нанесите атмосферостойкое защитное покрытие. Установите контрольный купон / образец-свидетель коррозии рядом с критическими соединениями.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепеж выходит из строя при нагрузках ниже проектных. Соединение разъединяется в рабочих условиях в течение первого года. | Проверьте класс крепежа на соответствие спецификации. Используйте откалиброванный моментный ключ ±3%. Документируйте все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности не позволяет обеспечить правильную посадку соединения. Коррозия начинается в течение 6–12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторная затяжка любого крепежа, момента затяжки которого ниже 80% от указанного. Замена крепежа, если коррозия затрагивает >5% площади поверхности или глубина ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всех критически важных крепежных элементов независимо от состояния. Документируйте все результаты в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.
C
Решение C · Усиленный тип для песчаной воды/высокого давления
C5-M Экстремальные условия по ISO 12944-2
Сварной фланцевый адаптер
PE100+SDR11 · —
Центробежный фильтр
Углеродистая сталь + резиновая облицовка · —
Дисковый фильтр
PE+PP · —
Плоская шайба
304 нержавеющая сталь · A2
Плоская шайба
304 нержавеющая сталь · A2
Плоская шайба
304 нержавеющая сталь · A2
Плоская шайба
304 нержавеющая сталь · A2
Плоская шайба
304 нержавеющая сталь · A2
| Сварной фланцевый адаптер | Центробежный фильтр | Дисковый фильтр | Плоская шайба | Плоская шайба | Плоская шайба | Плоская шайба | Плоская шайба | |
|---|---|---|---|---|---|---|---|---|
| Спецификация | DN50~DN200 | DN50~DN100 | 120 меш | M10-M12 | M10-M12 | M10-M12 | M10-M12 | M10-M12 |
| Материал | PE100+SDR11 | Углеродистая сталь + резиновая облицовка | PE+PP | 304 нержавеющая сталь | 304 нержавеющая сталь | 304 нержавеющая сталь | 304 нержавеющая сталь | 304 нержавеющая сталь |
| Класс | — | — | — | A2 | A2 | A2 | A2 | A2 |
| Покрытие | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 | Горячее цинкование ≥ 55 мкм по ISO 1461 | Пассивация | Пассивация | Пассивация | Пассивация | Пассивация |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20°С to +80°С | -20°С to +80°С | -20°С to +80°С | -20°С to +80°С | -20°С to +80°С | -20°С to +80°С | -20°С to +80°С | -20°С to +80°С |
| Вес | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт | ~0,005 кг | ~0,005 кг | ~0,005 кг | ~0,005 кг | ~0,005 кг |
| MOQ | 100 шт | 100 шт | 100 шт | 500 шт | 500 шт | 500 шт | 500 шт | 500 шт |
| Упаковка | VCI-бумага + картон | VCI-бумага + картон | VCI-бумага + картон | Пластиковый пакет | Пластиковый пакет | Пластиковый пакет | Пластиковый пакет | Пластиковый пакет |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 | ISO 7089 | ISO 7089 | ISO 7089 |
| Применение | Магистральный трубопровод для всей системы | Первичное удаление песка | Вторичная тонкая фильтрация | Распределение нагрузки | Распределение нагрузки | Распределение нагрузки | Распределение нагрузки | Распределение нагрузки |
Монтаж и обслуживание
Порядок монтажа
- Обезжирьте растворителем MEK. Проверьте шероховатость поверхности Ra <1.6 мкм.
- Нанесите морской антикоррозионный состав с диапазоном -50 до 200°С. Используйте шайбы с покрытием PTFE.
- Проверьте соосность в пределах 0.3 мм. Затягивайте с помощью гидравлического натяжителя. Контроль PMI 10% выборки. Документируйте для аудита соответствия.
- Проведите неразрушающий контроль 10% выборки с помощью капельного дефектоскопа. Замените все элементы с трещинами.
- Нанесите защитный герметик в соответствии со спецификацией. Установите постоянное средство мониторинга состояния.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепеж выходит из строя при нагрузках ниже проектных. Соединение разъединяется в рабочих условиях в течение первого года. | Проверьте класс крепежа на соответствие спецификации. Используйте откалиброванный моментный ключ ±3%. Документируйте все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности не позволяет обеспечить правильную посадку соединения. Коррозия начинается в течение 6–12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторная затяжка любого крепежа, момента затяжки которого ниже 80% от указанного. Замена крепежа, если коррозия затрагивает >5% площади поверхности или глубина ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всех критически важных крепежных элементов независимо от состояния. Документируйте все результаты в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.
Руководство по выбору
Не уверены, какое решение выбрать?
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Условия эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
| Капельное орошение / микроразбрызгивание, рабочее давление ≤ 0.6 MPa, чистая вода | Вариант A · Быстроразъемные соединения (DN16–DN63, PE + зажимное кольцо из нержавеющей стали) + фильтр Y-типа (DN25–DN63); стандартное уплотнительное кольцо из EPDM для чистой воды | ISO 14236: отсутствие утечек и отсоединения при давлении 1.5× от номинального; PE100 MRS ≥ 10 MPa по ISO 4427; C3 по ISO 12944-2 |
| Дождевание / орошение дождевальной катушкой, рабочее давление 0.6–1.6 MPa | Вариант B · Стыковая сварка для магистральных трубопроводов (DN63 и выше, прочность эквивалентна телу трубы) + быстроразъемные фитинги для ответвлений (менее DN63); установить упорные блоки в ключевых точках разветвления | Быстроразъемные фитинги диаметром > 63 mm могут сорваться при превышении давления 1.0 MPa или при гидроударе; быстроразъемное соединение быстро монтируется и является разборным для ответвлений, прочность сварного соединения эквивалентна телу трубы |
| Источник воды с песком (содержание песка > 0.05 kg/m³) | Установить фильтр Y-типа (80–120 mesh) перед фитингом и ежемесячно очищать фильтрующую сетку; выбрать уплотнительные кольца из бутадиен-нитрильного каучука (NBR) для воды с высоким содержанием песка | Срок службы уплотнительного кольца из EPDM в песчаной воде составляет лишь 1/3–1/2 от срока службы в чистой воде; NBR обладает лучшей износостойкостью, чем EPDM |
| Содержание песка > 0.1 kg/m³ или рабочее давление > 1.0 MPa | Вариант C · Полносистемное соединение стыковой сваркой или фланцевое соединение (фланцевый адаптер под приварку DN50–DN200, PE100 SDR11) + центробежный + дисковый двухступенчатые фильтры + уплотнительные кольца NBR | Центробежный фильтр (DN50–DN100) для первичного удаления песка + дисковый фильтр (120 mesh) для вторичной тонкой фильтрации; фланцы под приварку PE100 SDR11 и уплотнения NBR для содержания песка > 0.1 kg/m³ или давления > 1.0 MPa |
| Северные холодные регионы (минимальная зимняя температура до -30°C) | Слить скопившуюся воду из трубопровода до наступления зимы; обернуть клапаны и металлические фитинги теплоизоляционной ватой (толщина ≥ 30 mm); выбирать фитинги с подтвержденной ударной вязкостью при низкой температуре | Остаточная вода расширяется на 9% по объему после замерзания, создавая напряжение, которое может превышать 200 MPa и привести к разрыву металлических фитингов и клапанов |
Ссылочные стандарты
Техническая основа и ссылочные стандарты
Системы пластиковых трубопроводов для горячей и холодной воды - Полипропилен
Полиэтиленовые трубы для водоснабжения
Полиэтиленовые (PE) трубы для водоснабженияСтандарт на пластиковые трубные фитинги
Системы PE-трубопроводовПолиэтиленовые трубы для водоснабжения
Крепёж из нержавеющей сталиСистемы пластиковых трубопроводов - Термины и определения
ASTM D3350Стандартная спецификация для полиэтиленовых пластиков
Возможности поставщика
Качество, поставка и индивидуальное производство
Контроль качества
- ✓Сертификаты материалов MTC с каждой партией
- ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
- ✓100% контроль или выборочный контроль по AQL перед отгрузкой
Поставка
- ✓Стандартные изделия под заказ: 7-15 дней
- ✓Нестандартные изделия: 25-45 дней
- ✓Поддержка FOB/CIF/DDP
Индивидуальное производство
- ✓Анализ чертежей и подбор материала
- ✓Нестандартные размеры, головки и резьба
- ✓Поддержка мелкосерийного изготовления образцов
Сертификация и документы
- ✓Сертификаты материалов (MTC)
- ✓Отчёты спектрального анализа
- ✓Отчёты испытаний в соляном тумане (по запросу)
Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
Частые вопросы
Часто задаваемые вопросы
Рекомендуемое чтение
Продолжить чтение и следующий шаг
Далее: выбор и запрос цены
Хомуты и шарнирные соединения для поливаСледуйте по пути выбора на этой странице к странице запроса цены для того же сценария.
Похожая тема
Ультрафиолетовое старение и отклонение расхода в капельном орошении: крепёж и фитингиЗа пределами технических характеристик
Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.
Возможности поставки →
