Неисправности оборудования оросителей в ирригации
Засорённый или изношенный распылитель создаёт локальные слепые зоны орошения, приводящие к неравномерному росту культур и снижению урожая. Три распространённых цепочки отказов: усталость пружины, образование накипи в потоковых каналах жёсткой воды и заклинивание подшипника из-за осадков. Правильный выбор материала и регулярный осмотр позволяют предотвратить эти проблемы
Аудит рисков // Инженерная диагностика
Руководство по избежанию ошибок при закупке
"На производственной линии эти вещи происходят каждый день."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
Риск-01
Усталость пружины возврата оросителя и её разрушение после 10⁷ циклов
Корректирующие меры
Риск-02
Образование накипи и засорение потоковых каналов микрораспылителей в жёсткой воде
Корректирующие меры
Риск-03
Износ и заклинивание вращающегося подшипника оросителя из-за осадков
Корректирующие меры
Особенности условий эксплуатации
3 цепочки отказов в оборудовании оросителей
Работоспособность оросителя зависит от небольших компонентов: возвратных пружин, потоковых каналов и вращающихся подшипников. Каждый имеет определённый режим отказа, который можно смягчить с помощью выбора материала и обслуживания
Что проверить
- 1Возвратная пружина из нержавеющей стали 304: после большого количества циклов пластическая деформация укорачивает свободную длину более чем на 5% → сектор распыла уменьшается → слепые зоны орошения
- 2Потоковый канал микрораспылителя: жёсткая вода вызывает образование накипи → расход падает → недостаток влаги у культур
- 3Подшипник на медной основе: осадок увеличивает коэффициент трения → скорость вращения падает → коэффициент равномерности снижается ниже допустимого уровня
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| Свободная длина пружины | Укорочение более чем на 5% указывает на усталость → уменьшение угла распыла | Указать материал пружины (нерж. сталь 304) и испытание на циклическую долговечность по ASTM A313 |
| Состояние потокового канала | Накипь уменьшает расход → неравномерное орошение | Использовать антиизвестковые добавки в PP материале; указать максимальный уровень CaCO3 в воде |
| Зазор и момент подшипника | Износ увеличивает момент → заедания вращения | Указать маслонаполненный медный подшипник; требовать фильтрацию осадка |
| Коэффициент равномерности распыла | Значение ниже 80% указывает на неисправность оборудования | Требовать полевое испытание по ISO 7749; документировать начальную равномерность |
Интервалы проверки: каждые 250 рабочих часов или 6 месяцев. Заменять крепёж с коррозией, поражающей более 5% площади поверхности, или питтинга глубиной за пределами допустимого значения
Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы
Технический справочник отрасли
Миллионы сжатий в год: как усталость останавливает дождеватель
Возвратная пружина дождевателя — самая нагруженная циклически деталь всей линии орошения: одно сжатие за оборот, миллионы в год. Она выходит из строя не внезапно, а постепенно теряет упругость и шаг за шагом проходит по этой цепочке.
- 1Возвратная пружина вращающегося или ударного дождевателя сжимается один раз за оборот — 10,000-30,000 раз в день, или 3.65-10 million циклов в год
- 2Напряжение умеренное, но число циклов огромно — малонапряженная многоцикловая усталость: пружина ломается не сразу, ее энергия отдачи просто снижается год за годом
- 3При снижении энергии отдачи вращение замедляется и в итоге останавливается, полив идет только в одну сторону — головка орошает лишь свой четверть-сектор
- 4После остановки дальний край никогда не получает достаточно воды — первым в поле пересыхает всегда самый дальний край зоны выброса
- 5Не ждите поломки: закладывайте пружину из стали 304 — углеродистая сталь в воде корродирует быстрее и sooner теряет эластичность; меняйте партию примерно каждые 2-3 years, а перед каждым сезоном проверяйте скорость вращения, заменяя любую медленно работающую головку
Количественные оценки порядка величин не используются.
Технический справочник отрасли
Цепочка зарастания жесткой водой: как кальций и магний перекрывают тонкий проточный канал
Проточный канал микро-дождевателя шириной всего пару миллиметров — именно там в первую очередь проявляется накипь от жесткой воды. Кальций и магний выпадают в осадок из воды и нарастают на стенках канала, и тонкий распыл медленно превращается в струю.
- 1Когда поливная вода становится пересыщенной кальцием и магнием, кристаллы выпадают в осадок и нарастают слой за слоем на стенках тонкого проточного канала микро-дождевателя
- 2Канал сужается — сначала падает расход и капли укрупняются, и тонкий распыл постепенно превращается в струю
- 3По мере дальнейшего падения расхода это первыми показывают головки в конце той же боковой линии — один участок получается наполовину сухим, наполовину влажным
- 4Прежде чем винить фильтр, проверьте проточный канал на накипь — в районах с жесткой водой накипь и засорение выглядят одинаково, но удаление накипи и замена сетки — это разные ремонты, и погоня за неверной причиной теряет сезон
Количественные оценки порядка величин не используются.
Технический справочник отрасли
Мелкие детали дождевателей и стояков: материал, типоразмер и цикл замены
Ударный дождеватель или микро-дождеватель выглядит как готовая машина, но его держат мелкие детали внизу — пружина, анкер, уплотнение соединения и пластиковый корпус. Зафиксируйте материал, типоразмер и цикл по этой таблице, иначе головка никогда не выработает проектный ресурс.
| Деталь | Материал | Типоразмер | Ключевой параметр / проверка | Замена / проверка |
|---|---|---|---|---|
| Возвратная пружина дождевателя | 304 | φ0.5-2mm | Millions of cycles/year; проверяйте скорость вращения перед каждым сезоном, заменяйте любую с замедленным ходом | 2-3 years |
| Анкер стояка дождевателя + анкерные болты | Q235B hot-dip galvanized | M10-M16 | Сопротивление выдергиванию; на песчаном/свежевспаханном грунте удлините лопасти бура с 20 до 30cm или примените забетонированный стакан (about 3-5× выдергивания, оценка порядка величины); переустановите при наклоне более 5° | Ежеквартальная проверка |
| Кольцо уплотнительное на подводящей линии микро-дождевателя | EPDM/NBR | All bores | Рабочее давление 0.1-0.3MPa | 2-3 years |
| Пластиковый корпус микро-дождевателя (наружный) | Инженерный пластик (e.g. PP) | — | Планируйте обходы с учетом 2-3 year охрупчивания от УФ на открытом воздухе | По мере УФ-старения |
Превышение усилия выдергивания у забетонированного стакана примерно в 3-5× является оценкой порядка величины.
Технический справочник отрасли
Четыре предсезонные проверки: скорость, вертикальность, расход и корпус
Отказы дождевателей никогда не выбирают удобный момент — они выбирают самый загруженный период сезона. Выполните эти четыре проверки до начала сезона, замените и прочистите что нужно, и ни одна головка не сорвет весь сезон.
- Перед сезоном: проверяйте скорость вращения дождевателей поголовно — усталость пружины проявляется в первую очередь замедлением вращения; как только головка замедлилась или остановилась, замените партию пружин (придерживайтесь цикла 2-3 year, не ждите поломки)
- Каждый квартал: проверяйте вертикальность стояков — переустанавливайте все с наклоном более 5°; на песчаном или свежевспаханном грунте не просто подтягивайте анкер — рассмотрите более длинные лопасти бура или забетонированный стакан, иначе ряд ляжет после первого сильного ветра
- В зонах с жесткой водой: регулярно отбирайте пробы расхода микро-дождевателей — при заметном падении расхода сначала удалите накипь из проточного канала, прежде чем что-либо менять; накипь чаще засорения является типичной причиной в районах с жесткой водой
- Наружные пластиковые детали: заменяйте корпус микро-дождевателя целиком, как только он побелел или стал хрупким — без заплаток из ленты — и планируйте обходы с учетом 2-3 year ресурса на УФ на открытом воздухе
Количественные оценки порядка величин не используются.
Сравнение решений
Сравнение ключевых параметров трёх решений
Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.
| A · A · Полевое оросительное орошение | B · B · Точное орошение | C · План C · Орошение морской/очищенной водой | |
|---|---|---|---|
| 1. ИМПУЛЬСНЫЙ РАСПЫЛИТЕЛЬ | |||
| Спецификация | Подключение 1/2"-1" | 20-50 л/ч, 0.1-0.3 МПа | 20-50 л/ч, 0.1-0.3 МПа |

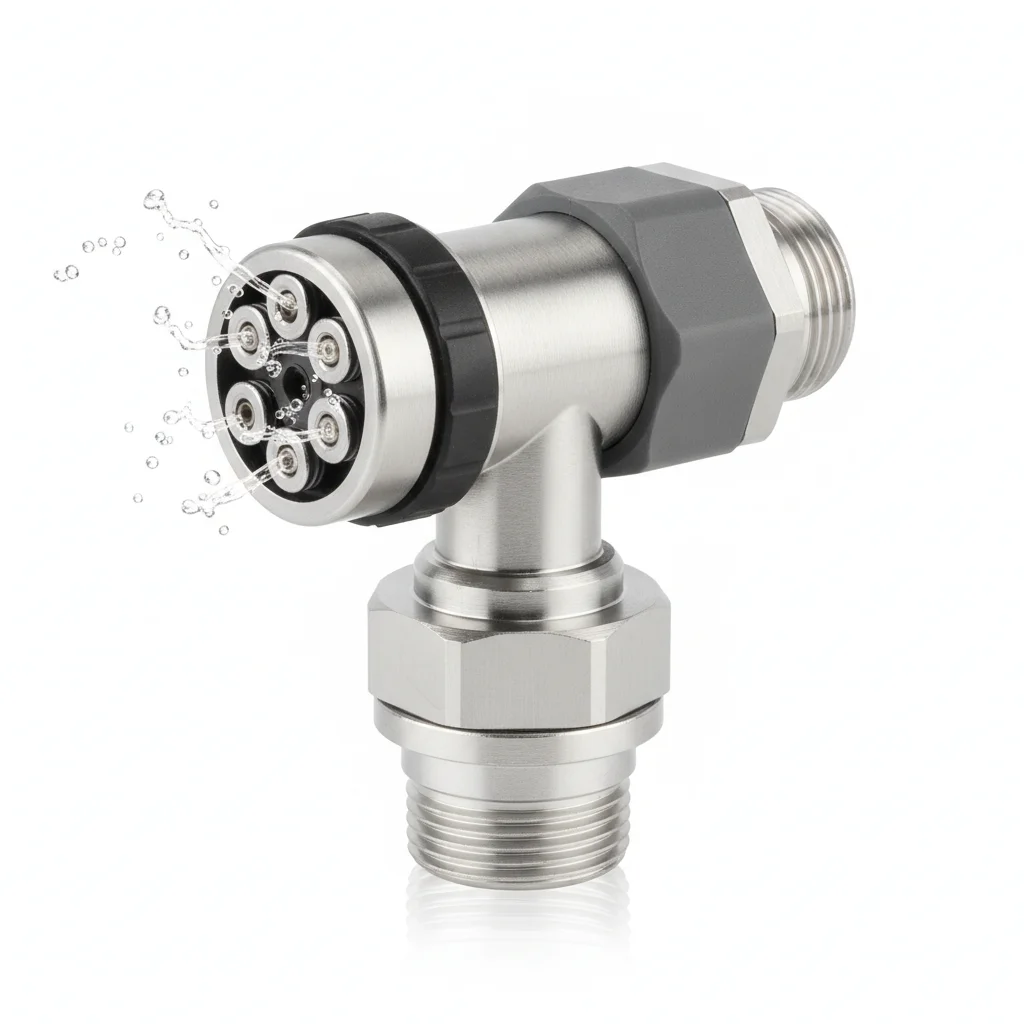

| Материал | Латунь + пружина из нерж. стали 304 | PP + силиконовая диафрагма | PP + силиконовая диафрагма |
| Покрытие | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 |
| 2. МИКРОРАСПЫЛИТЕЛЬ | |||
| Спецификация | 20-70 л/ч | 10-30 л/ч | 10-30 л/ч |
| Материал | PP + антиизвестковая добавка | Нерж. сталь + керамическое сопло | Нерж. сталь + керамическое сопло |
| Покрытие | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 |
Руководство по выбору
Выбор
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Условия эксплуатации | Рекомендуемый вариант | Ключевое основание |
| Полив дождеванием на открытом поле | План A · Импульсный дождеватель (подключение 1/2"–1", латунный корпус + пружина 304) + микродождеватель (20–70 л/ч, PP с добавкой против накипи) | C3 по ISO 12944-2; указывать пружинную проволоку 304 SS с испытанием на циклическую долговечность по ASTM A313 (усталостная долговечность > 10⁸ циклов); укорочение свободной длины > 5% указывает на усталость — сектор распыла снижается со 180° до 120° |
| Теплица / пересеченная местность | План B · Микродождеватель с компенсацией давления (20–50 л/ч, 0.1–0.3 MPa, PP + силиконовая мембрана) + туманообразующая форсунка (10–30 л/ч, нержавеющая сталь + керамическое сопло) | C4 по ISO 12944-2; компенсация давления обеспечивает равномерный полив на пересеченной местности; проверить коэффициент равномерности распыла полевым испытанием по ISO 7749 |
| Высокая коррозия / экспортные стандарты / суровые условия — опреснение морской воды / оборотная вода / полив водой с высокой соленостью и щелочностью | План C · Полный ассортимент из нержавеющей стали 316L / дуплексной стали + хлоростойкие уплотнения | C5-M по ISO 12944-2; сталь 316L/duplex steel с хлоростойкими уплотнениями подходит для воды с высокой соленостью и щелочностью |
| Зона полива жесткой водой (CaCO₃ > 200 mg/L) | Установить систему умягчения воды или периодически замачивать дождеватели в разбавленном кислотном растворе (pH 3–4 лимонная кислота) для растворения накипи; выбирать материалы микродождевателей с добавками против накипи; ежемесячно проверять расход у 10% дождевателей | Накипь CaCO₃ в узких проточных каналах снижает водоотдачу с 40 л/ч до 10 л/ч; очистка требуется при расходе < 80% от номинального значения |
| Источник воды с песком (содержание песка ≥ 0.5 g/L) | Перейти на керамические шарикоподшипники (Si3N4, самосмазывающиеся, износостойкие, ударостойкие) и установить противопесчаную фильтрующую сетку из нержавеющей стали (размер пор 100 μm) | Осадок попадает в зазор подшипника и повышает коэффициент трения с 0.08 до 0.35; скорость вращения снижается с 30 rpm до 8 rpm, а коэффициент равномерности — с 85% до 55% после 300 h; отсутствие заклинивания после 10⁷ оборотов в песчаной воде |
A · Полевое оросительное орошение
Стандартная коррозионная атмосфера C3 по ISO 12944-2
| Импульсный распылитель | Микрораспылитель | |
|---|---|---|
| Спецификация | Подключение 1/2"-1" | 20-70 л/ч |
| Материал | Латунь + пружина из нерж. стали 304 | PP + антиизвестковая добавка |
| Класс | — | — |
| Покрытие | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20°С до +80°С | -20°С до +80°С |
| Вес | ~0.5 кг/шт. | ~0.5 кг/шт. |
| MOQ | 100 шт. | 100 шт. |
| Упаковка | VCI-бумага + картонная коробка | VCI-бумага + картонная коробка |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Полевое оросительное орошение | Тепличное микрораспыление |
Порядок монтажа
- Очистить поверхности изопропиловым спиртом (99.9%). Проверить плоскостность в пределах 0.1 мм на 100 мм.
- Нанести состав на контактные поверхности. Установить крепёж с пружинной шайбой Бельвилла под головкой и гайкой.
- Проверить соосность в пределах 0.5 мм. Затянуть звёздочным образом. Затянуть с моментом 42 Н·м +/-2 Н·м с помощью калиброванного ключа. Задокументировать в журнале качества.
- Осмотреть все крепёжные элементы на правильность посадки. Измерить 5% выборки щупом.
- Нанести метку герметиком момента затяжки. Сфотографировать собранное соединение под 3 углами для комплекта документации по качеству.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепёж выходит из строя ниже проектной нагрузки. Соединение разделяется в рабочих условиях в течение первого года. | Проверить класс крепежа на соответствие спецификации. Использовать калиброванный динамометрический ключ +/-3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затянуть любой крепёж с моментом менее 80% от указанного. Заменять крепёж с коррозией, поражающей более 5% площади поверхности, или глубиной питтинга более 0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всех критических крепежей независимо от состояния. Документировать все находки в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
B · Точное орошение
Суровая коррозионная атмосфера C4 по ISO 12944-2
| Давлокомпенсирующий микрораспылитель | Пулавидное сопло | |
|---|---|---|
| Спецификация | 20-50 л/ч, 0.1-0.3 МПа | 10-30 л/ч |
| Материал | PP + силиконовая диафрагма | Нерж. сталь + керамическое сопло |
| Класс | — | — |
| Покрытие | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20°С до +80°С | -20°С до +80°С |
| Вес | ~0.5 кг/шт. | ~0.5 кг/шт. |
| MOQ | 100 шт. | 100 шт. |
| Упаковка | VCI-бумага + картонная коробка | VCI-бумага + картонная коробка |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Равномерное орошение на холмистой местности | Выращивание рассады / Увлажнение и охлаждение |
Порядок монтажа
- Обезжирить поверхности ацетоновым растворителем. Проверить шероховатость поверхности Ra <3.2 мкм.
- Нанести антикоррозионный состав для соединений, рассчитанный на -20 до 150°С. Использовать шайбы с покрытием PTFE.
- Проверить соосность согласно спецификации. Затягивать крестообразной последовательностью. Проверить 10% инструментом контроля. Записать с экологическими данными.
- Провести испытание на вырыв 5% случайной выборки до 80% пробной нагрузки. Заменить любые элементы ниже порога приёмки.
- Нанести защитное покрытие от воздействия атмосферы. Установить контрольную пластину для мониторинга коррозии рядом с критическими соединениями.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепёж выходит из строя ниже проектной нагрузки. Соединение разделяется в рабочих условиях в течение первого года. | Проверить класс крепежа на соответствие спецификации. Использовать калиброванный динамометрический ключ +/-3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затянуть любой крепёж с моментом менее 80% от указанного. Заменять крепёж с коррозией, поражающей более 5% площади поверхности, или глубиной питтинга более 0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всех критических крепежей независимо от состояния. Документировать все находки в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
План C · Орошение морской/очищенной водой
Экстремальная коррозионная атмосфера C5-M по ISO 12944-2
| Давлокомпенсирующий микрораспылитель | Пулавидное сопло | |
|---|---|---|
| Спецификация | 20-50 л/ч, 0.1-0.3 МПа | 10-30 л/ч |
| Материал | PP + силиконовая диафрагма | Нерж. сталь + керамическое сопло |
| Класс | — | — |
| Покрытие | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20°С до +80°С | -20°С до +80°С |
| Вес | ~0.5 кг/шт. | ~0.5 кг/шт. |
| MOQ | 100 шт. | 100 шт. |
| Упаковка | VCI-бумага + картонная коробка | VCI-бумага + картонная коробка |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Равномерное орошение на холмистой местности | Выращивание рассады / Увлажнение и охлаждение |
Порядок монтажа
- Обезжирить растворителем MEK. Проверить шероховатость поверхности Ra <1.6 мкм.
- Нанести морской антикоррозионный состав, рассчитанный на -50 до 200°С. Использовать шайбы с оболочкой из PTFE.
- Проверить соосность в пределах 0.3 мм. Затягивать гидравлическим натяжителем. Контролировать состав металла (PMI) 10% выборки. Документировать для аудита соответствия.
- Провести неразрушающий контроль (НК) 10% выборки проникающим средством. Заменить любые элементы с признаками трещин.
- Нанести защитное уплотняющее средство согласно спецификации. Установить постоянные средства мониторинга состояния.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепёж выходит из строя ниже проектной нагрузки. Соединение разделяется в рабочих условиях в течение первого года. | Проверить класс крепежа на соответствие спецификации. Использовать калиброванный динамометрический ключ +/-3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затянуть любой крепёж с моментом менее 80% от указанного. Заменять крепёж с коррозией, поражающей более 5% площади поверхности, или глубиной питтинга более 0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всех критических крепежей независимо от состояния. Документировать все находки в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
