Соединители для стойковых разбрызгивателей: сравнение штанговых, выдвижных и ударных компонентов
Сельскохозяйственное оборудование/Водосберегающее орошение/Соединители разбрызгивателей

Соединители для стойковых разбрызгивателей: сравнение штанговых, выдвижных и ударных компонентов

Для штанг полевых разбрызгивателей, оснований выдвижных разбрызгивателей и осей вращения ударных разбрызгивателей сравните варианты из оцинкованной стали, нержавеющей стали и инженерного пластика. Сосредоточьтесь на сопротивлении выдёргиванию в мягком грунте, усталости быстросъемного соединения после 500 циклов и износе уплотнений в области жесткой воды

Возможности поставки →

Аудит рисков // Инженерная диагностика

Руководство по ловушкам закупок

"Эти вещи происходят каждый день на передовой."

Риск-01

Недостаточное сопротивление выдёргиванию анкеров штанги разбрызгивателя в мягком грунте

Для штанг полевых разбрызгивателей высотой 2-3 м, при ветрах силой выше 6 баллов (скорость ветра >12 м/с), сопротивление выдёргиванию винтовых анкеров в мягком грунте (песок, торф) может упасть до 40% от расчетного значения. Когда штанга раскачивается >10° на ветру, равномерность разбрызгивания резко снижается, появляются неполиваемые зоны. Проверять надежность анкеров перед каждым сезоном. Штанги в областях с мягким грунтом требуют двойных анкеров или бетонных prefab пирсов.

Корректирующие меры

Увеличить размер винтового анкера (Φ25×600 мм) или перейти на схему с двойными анкерами в мягком грунте. Тщательно проверять все анкеры перед каждым сезоном. Штанги, раскачивающиеся >5°, должны быть усилены.

Риск-02

Быстросъемное соединение штанги ослабевает после длительного использования, вызывая смещение головки разбрызгивателя

В системах разбрызгивателей после повторных вставок и извлечений быстросъемного соединения штанги внутренние эластичные когти или защелки утомляются и деформируются. Фактические испытания показывают, что после 500 вставок более 30% соединений развивают зазор 0.5-1.5 мм, что приводит к наклону штанги и отклонению угла распыления разбрызгивателя, результатом чего является неравномерное орошение, с некоторыми участками слишком влажными, а другими слишком сухими. Особенно при высоком давлении (выше 0.4MPa) ослабление ухудшается, даже создавая риск отсоединения, влияя на общую эффективность орошения и срок службы.

Корректирующие меры

Использовать структуру с двойным стопорным кольцом и антивыпадающим замком, чтобы обеспечить зазор ≤0.2 мм после 10 000 вставок, с функцией блокировки/разблокировки одной кнопкой.

Риск-03

Основание выдвижного разбрызгивателя заедает, и уплотнение выходит из строя

Во время частых циклов выдвижения основания поливателя осадок и накипь, проникающие в скользящую втулку или уплотнительное кольцо, вызывают проблемы. Статистика показывает, что в районах с жесткой водой после 3 месяцев использования 35% оснований испытывают повышенное сопротивление выдвижения (превышающее 20N), даже застревают и не могут втягиваться. Одновременно износ уплотнительного кольца приводит к утечке, со скоростью утечки до 0.5L/min, что растрачивает воду и ускоряет уплотнение почвы и коррозию соединителей. Обычные О-кольца имеют срок службы менее 2,000 циклов, что далеко не соответствует требованиям для сельскохозяйственного орошения.

Корректирующие меры

Использовать самосмазывающуюся втулку PTFE + двойные уплотнения X-кольца, с сопротивлением выдвижения ≤5N, сроком службы уплотнения ≥10 000 циклов и автоматической конструкцией для удаления отложений для предотвращения засорения.

Особенности условий эксплуатации

3 точки отказа в выборе соединителей разбрызгивателей

Соединители для стойковых разбрызгивателей сталкиваются с тремя распространенными режимами отказа: выдёргивание анкеров в мягком грунте, ослабление быстросъемного соединения после повторного использования и заедание уплотнения основания выдвижного механизма. Каждый требует специфических технических характеристик и проверки крепежа

Что проверить

  • 1Выдёргивание анкеров штанги в мягком грунте: сопротивление винтового анкера падает до 40% в песке/торфе; использовать двойные анкеры или бетонные пирсы
  • 25-1. Указать материал эластичных когтей и провести испытание после 500 циклов
  • 3Заедание уплотнения основания выдвижного механизма: в жесткой воде 35% оснований превышают сопротивление выдвижения >20N после 3 месяцев; указать уплотнения EPDM и очиститель осадков
Пункт проверкиПочему это важноЧто указать в запросе/чертеже
Сопротивление выдёргиванию анкеров в мягком грунтеРаскачивание штанги >10° снижает равномерность; риск опрокидывания при ветре >12 м/сДвойные анкеры или бетонный пирс для мягкого грунта; проверить расчетное сопротивление выдёргиванию
Зазор быстросъемного соединения после повторного использованияЗазор >0. Риск отсоединения при >0Испытание после 500 циклов; максимально допустимый зазор 0
Уплотнение основания выдвижного механизма и сопротивление скольжениюЗаедание >20N или утечка >0.5 л/мин впустую расходует воды и вызывает коррозиюУплотнение EPDM с очистителем; испытание после 2000 циклов в жесткой воде

Данные из полевых испытаний; фактическая производительность зависит от качества воды и частоты обслуживания

Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы

Технический справочник отрасли

Когда налетает штормовой ветер — почему дождевальные стояки падают рядами

Стояки высотой 1–2 m удерживаются в грунте винтовым анкером или закладной гильзой. Несущая способность определяется грунтом, а не сталью — песок и пахотная почва уступают при первом же сильном ветре.

  1. 1Песок и пахотная почва имеют низкое трение, поэтому сцепление винтового анкера слабо изначально
  2. 2Стояк нагружен внецентренно — вес головки плюс ветровая нагрузка медленно выдергивает анкер из рыхлого грунта
  3. 3Анкер разбалтывается, стояк наклоняется, направление распыла смещается, покрытие становится неравномерным
  4. 4При сильном ветре исчерпавшие несущую способность анкеры дают упасть целым рядам сразу — орошение всего поля выходит из строя одновременно
  5. 5Решение: на слабом грунте увеличить лопасть винта с 20 до 30 cm или перейти на бетонную закладную гильзу с анкерными болтами; каждый сезон проверять вертикальность и переустанавливать при наклоне более 5°

Оценки порядка величины не используются.

Технический справочник отрасли

Схемы крепления дождевальных стояков: подбор под грунт

Стояки высотой 1–2 m. Для плотного грунта достаточно винтового анкера; рыхлый грунт требует удлиненной лопасти или закладной гильзы. Согласуйте схему и ее приемку до размещения заказа.

СхемаПодходящий грунтРешение / размерПоведение на выдергиваниеПриемка
Винтовой анкер (удлиненный на слабом грунте)Песок, пахотная почваЛопасть винта удлинена 20→30 cmСтандартноеПроверка вертикальности каждый сезон; переустановка при отклонении более 5° (рекомендуется)
Бетонная закладная гильза + анкерные болтыРыхлый грунт, требующий высокого сопротивления выдергиваниюЗакладная гильза + анкерные болты (Q235B hot-dip galvanized, M10–M16)Сопротивление выдергиванию в 3–5× выше (оценка порядка величины)Проверка каждый сезон (рекомендуется)

Превышение выдергивающего усилия в 3–5× является оценкой порядка величины.

Технический справочник отрасли

Предсезонные проверки крепления стояков

Отказ стояка на выдергивание незаметен до шторма — выявляйте его предсезонными проверками. Выполните эти три пункта.

  • Проверяйте вертикальность стояков каждый сезон — переустанавливайте анкер при наклоне более 5°, пока не полегли целые ряды
  • Проверяйте анкеры и анкерные болты каждый сезон (Q235B hot-dip galvanized, M10–M16) — ослабленные подтяните, корродированные замените
  • Ежесезонно повторно проверяйте анкеры на слабом грунте — удлиненные лопасти или пригруз, чтобы сцепление сохранялось до ветреного сезона

Оценки порядка величины не используются.

Сравнение решений

Сравнение ключевых параметров трёх решений

Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.

Решение A
Полевое разбрызгивание/Разбрызгивание газонов
15-20 лет (горячее цинкование)
Экономичный
Решение B
Гольф-курс/Ландшафтный дизайн
15-25 лет (нержавеющая сталь 304)
Выше
Решение C
Сельскохозяйственное поле/Разбрызгивание питомника
10-15 лет (инженерный пластик + нержавеющая сталь)
Средний
1ТРУБА ШТАНГИ DN25 ОЦИНКОВАННАЯ
Спецификация
A
Толщина стенки 2.5 мм, горячее цинкование
B
Ход 100 мм
C
Стальной сердечник из нержавеющей стали, износостойкая втулка
Материал
A
Оцинкованная сталь
B
Нержавеющая сталь 304
C
—
Покрытие
A
Горячее цинкование >=55um согласно ISO 1461
B
Горячее цинкование >=55um согласно ISO 1461
C
Горячее цинкование >=55um согласно ISO 1461
2БЫСТРОСЪЕМНОЕ СОЕДИНЕНИЕ
Спецификация
A
DN25, материал ABS
B
EPDM, стойкость к старению
C
60Si2Mn, оцинкованная
Материал
A
ABS
B
Резина EPDM
C
60Si2Mn
Покрытие
A
Горячее цинкование >=55um согласно ISO 1461
B
Горячее цинкование >=55um согласно ISO 1461
C
Горячее цинкование >=55um согласно ISO 1461
3ЗАКОПАННОЕ ОСНОВАНИЕ
Спецификация
A
Материал PE, морозостойкое
B
M6×20, нержавеющая сталь
C
Латунный, заменяемое сопло
Материал
A
—
B
—
C
Латунь
Покрытие
A
Горячее цинкование >=55um согласно ISO 1461
B
Горячее цинкование >=55um согласно ISO 1461
C
Горячее цинкование >=55um согласно ISO 1461
РешенияВариант А · Штанга из оцинкованной стальной трубы с быстросъемным соединениемВариант Б · Основание выдвижного разбрызгивателя из нержавеющей сталиВариант В · Ось вращения и пружина ударного разбрызгивателя
A

Вариант А · Штанга из оцинкованной стальной трубы с быстросъемным соединением

Стандарт C3 согласно ISO 12944-2

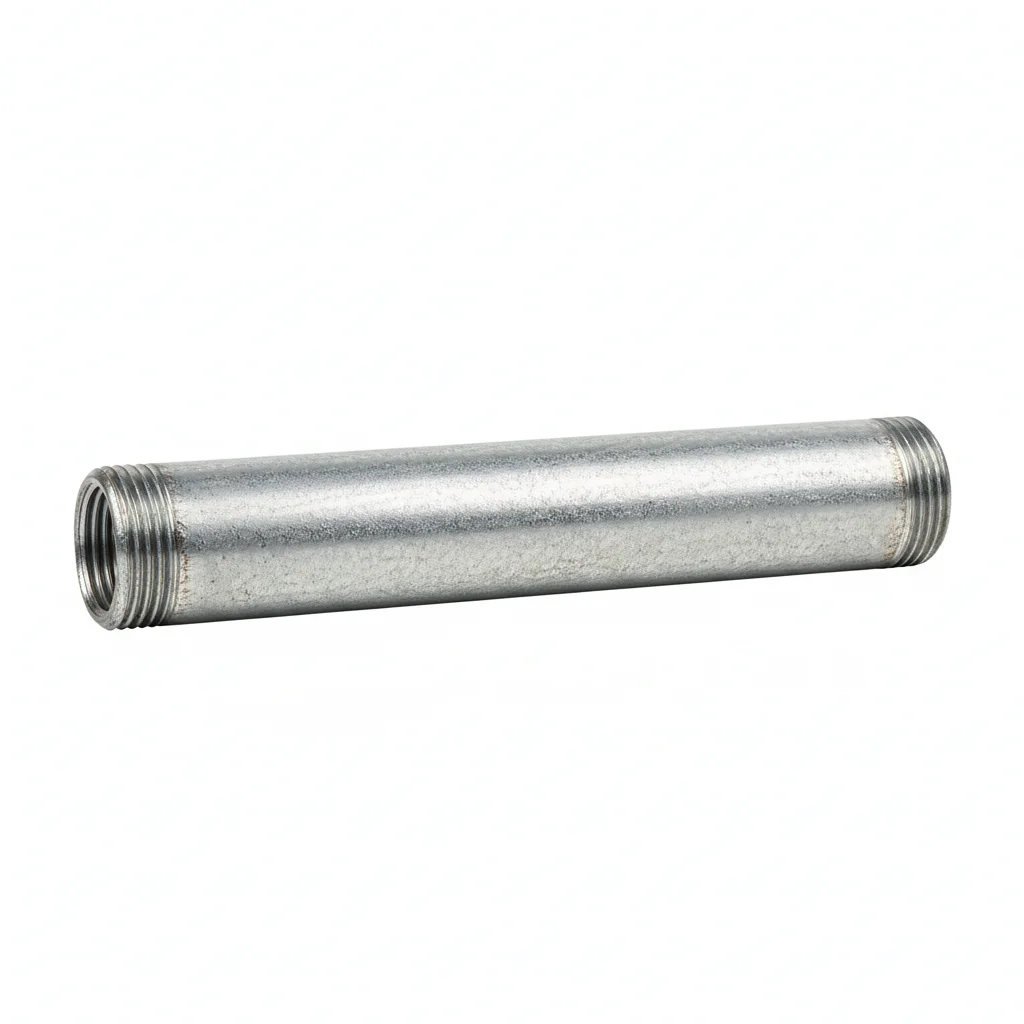

Труба штанги DN25 оцинкованная — Оцинкованная сталь —
Труба штанги DN25 оцинкованная
Оцинкованная сталь · —
Быстросъемное соединение — ABS —
Быстросъемное соединение
ABS · —

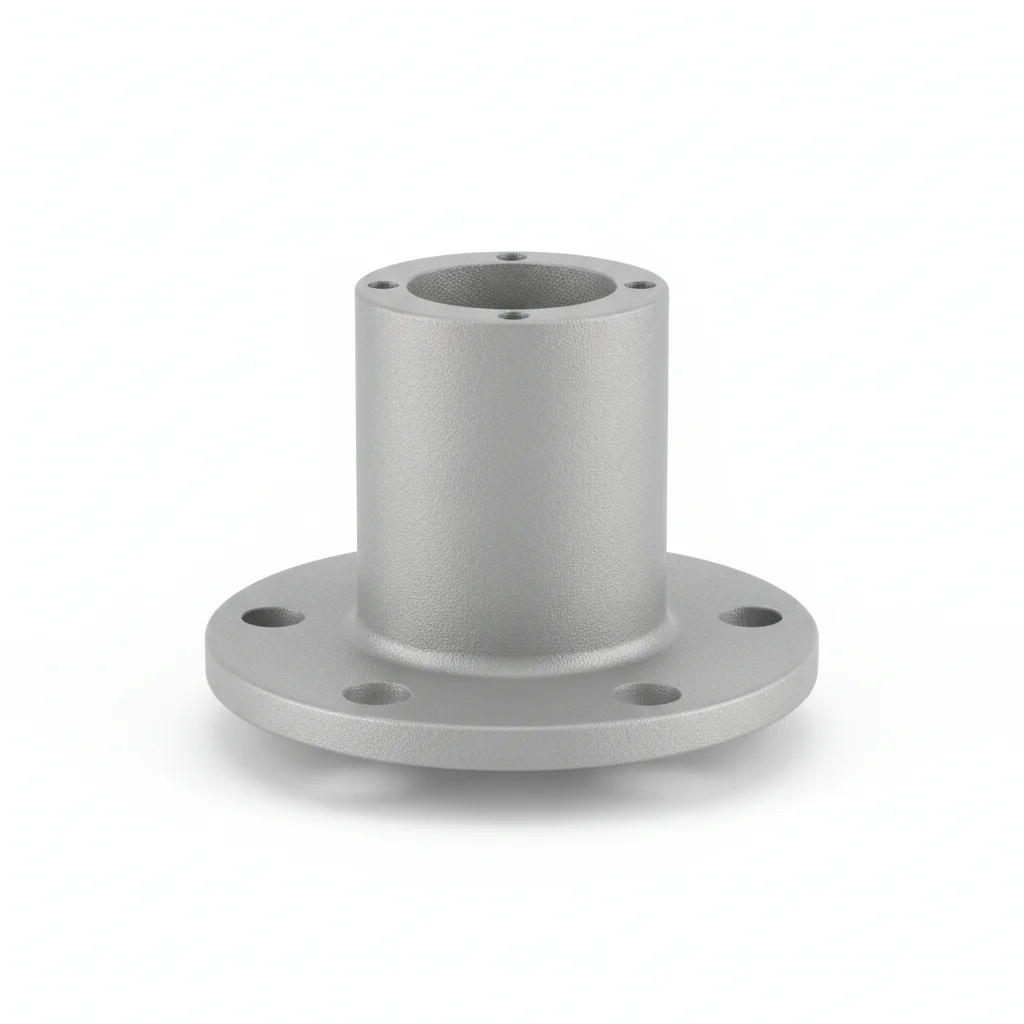

Закопанное основание — — —
Закопанное основание
— · —
Труба штанги DN25 оцинкованнаяБыстросъемное соединениеЗакопанное основание
СпецификацияТолщина стенки 2.5 мм, горячее цинкованиеDN25, материал ABSМатериал PE, морозостойкое
МатериалОцинкованная стальABS—
Класс———
ПокрытиеГорячее цинкование >=55um согласно ISO 1461Горячее цинкование >=55um согласно ISO 1461Горячее цинкование >=55um согласно ISO 1461
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.-20C до +80C-20C до +80C-20C до +80C
Вес~0.5 kg/штука~0.5 kg/штука~0.5 kg/штука
MOQ100 шт100 шт100 шт
Упаковкабумага VCI + картонбумага VCI + картонбумага VCI + картон
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеГорячее цинкованиеМатериал ABSМорозостойкое
Монтаж и обслуживание

Порядок монтажа

  1. Очистить поверхности изопропиловым спиртом (99.9%). Проверить плоскость в пределах 0.1 мм на 100 мм.
  2. Нанести состав для соединения на контактные поверхности. Установить крепеж с тарельчатой шайбой Бельвиля под головкой и гайкой.
  3. Проверить выравнивание в пределах 0.5 мм. Затянуть в звездообразном порядке. Затянуть моментом 42 Nm +/-2 Nm с помощью калиброванного ключа. Задокументировать в журнале QA.
  4. Проверить все крепежные элементы на правильное положение. Измерить 5% выборки с помощью щупа.
  5. Нанести краску для момент затяжки. Сфотографировать собранную конструкцию с 3 углов для пакета документации QA.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для эксплуатационных условийКрепеж выходит из строя ниже расчетной нагрузки. Соединение разделяется в рабочих условиях в первый год.Проверить класс крепежа по спецификации. Использовать калиброванный момент затяжки +/-3%. Задокументировать все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев.Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 часов работы или 6 месяцев (что наступит раньше). Повторно затянуть любой крепеж, момент затяжки которого ниже 80% от указанного. Заменить крепеж с коррозией, поражающей более 5% площади поверхности, или глубиной ямок более 0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: заменить все критические крепежные элементы независимо от состояния. Задокументировать все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря напряжения: 15%.

B

Вариант Б · Основание выдвижного разбрызгивателя из нержавеющей стали

C4 Жесткий согласно ISO 12944-2

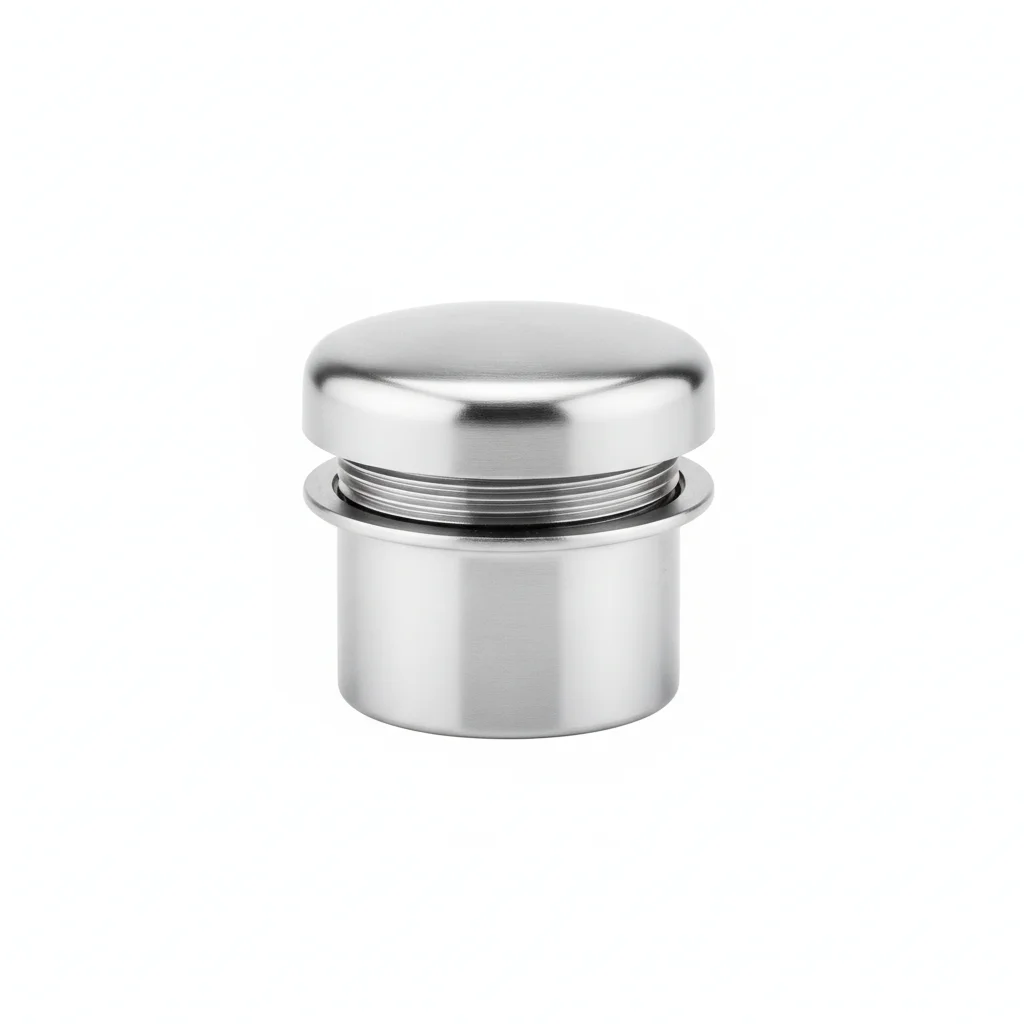

Корпус выдвижного механизма — Нержавеющая сталь 304 —
Корпус выдвижного механизма
Нержавеющая сталь 304 · —
Резиновое уплотнительное кольцо — Резина EPDM —
Резиновое уплотнительное кольцо
Резина EPDM · —

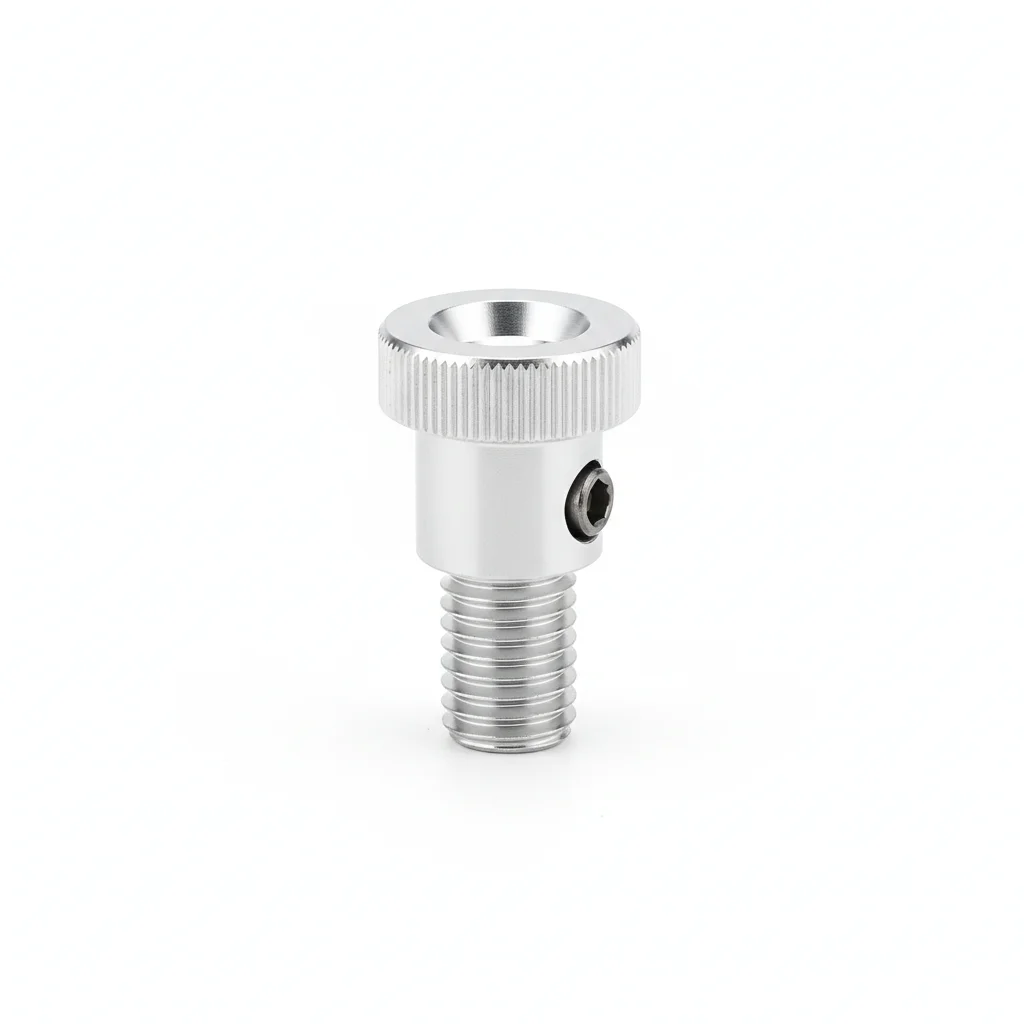

Регулировочный винт — — —
Регулировочный винт
— · —
Корпус выдвижного механизмаРезиновое уплотнительное кольцоРегулировочный винт
СпецификацияХод 100 ммEPDM, стойкость к старениюM6×20, нержавеющая сталь
МатериалНержавеющая сталь 304Резина EPDM—
Класс———
ПокрытиеГорячее цинкование >=55um согласно ISO 1461Горячее цинкование >=55um согласно ISO 1461Горячее цинкование >=55um согласно ISO 1461
КоррозияC3 (ISO 12944-2)Не применимо (полимер)C3 (ISO 12944-2)
Темп.-20C до +80C-20C до +80C-20C до +80C
Вес~0.5 kg/штука~0.5 kg/штука~0.5 kg/штука
MOQ100 шт100 шт100 шт
Упаковкабумага VCI + картонбумага VCI + картонбумага VCI + картон
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеКорпус выдвижного механизма из нержавеющей стали 304Стойкость к старениюНержавеющая сталь
Монтаж и обслуживание

Порядок монтажа

  1. Обезжирить поверхности растворителем ацетона. Проверить шероховатость поверхности Ra <3.2um.
  2. Нанести антикоррозионный состав для соединения, рассчитанный на -20 до 150C. Использовать шайбы с покрытием PTFE.
  3. Проверить выравнивание по спецификации. Затянуть в последовательности крест-накрест. Проверить 10% с помощью инструмента проверки. Задокументировать с данными о окружающей среде.
  4. Провести испытание на выдёргивание 5% случайной выборки до 80% пробной нагрузки. Заменить любые ниже порога приемки.
  5. Нанести атмосферостойкое защитное покрытие. Установить образец-свидетель (купон) для мониторинга коррозии рядом с критическими соединениями.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для эксплуатационных условийКрепеж выходит из строя ниже расчетной нагрузки. Соединение разделяется в рабочих условиях в первый год.Проверить класс крепежа по спецификации. Использовать калиброванный момент затяжки +/-3%. Задокументировать все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев.Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 часов работы или 6 месяцев (что наступит раньше). Повторно затянуть любой крепеж, момент затяжки которого ниже 80% от указанного. Заменить крепеж с коррозией, поражающей более 5% площади поверхности, или глубиной ямок более 0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: заменить все критические крепежные элементы независимо от состояния. Задокументировать все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря напряжения: 15%.

C

Вариант В · Ось вращения и пружина ударного разбрызгивателя

C5-M Экстремальный согласно ISO 12944-2

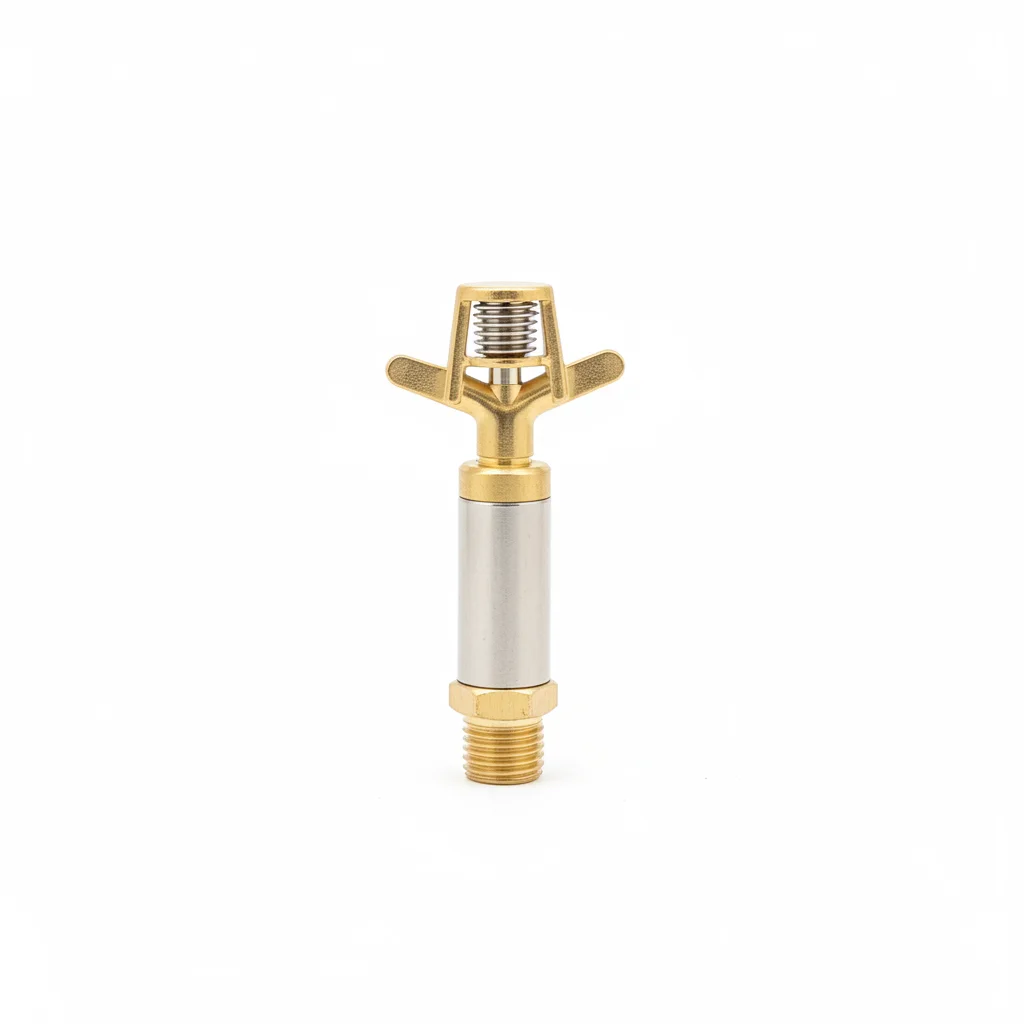

Ось вращения ударного разбрызгивателя — — —
Ось вращения ударного разбрызгивателя
— · —

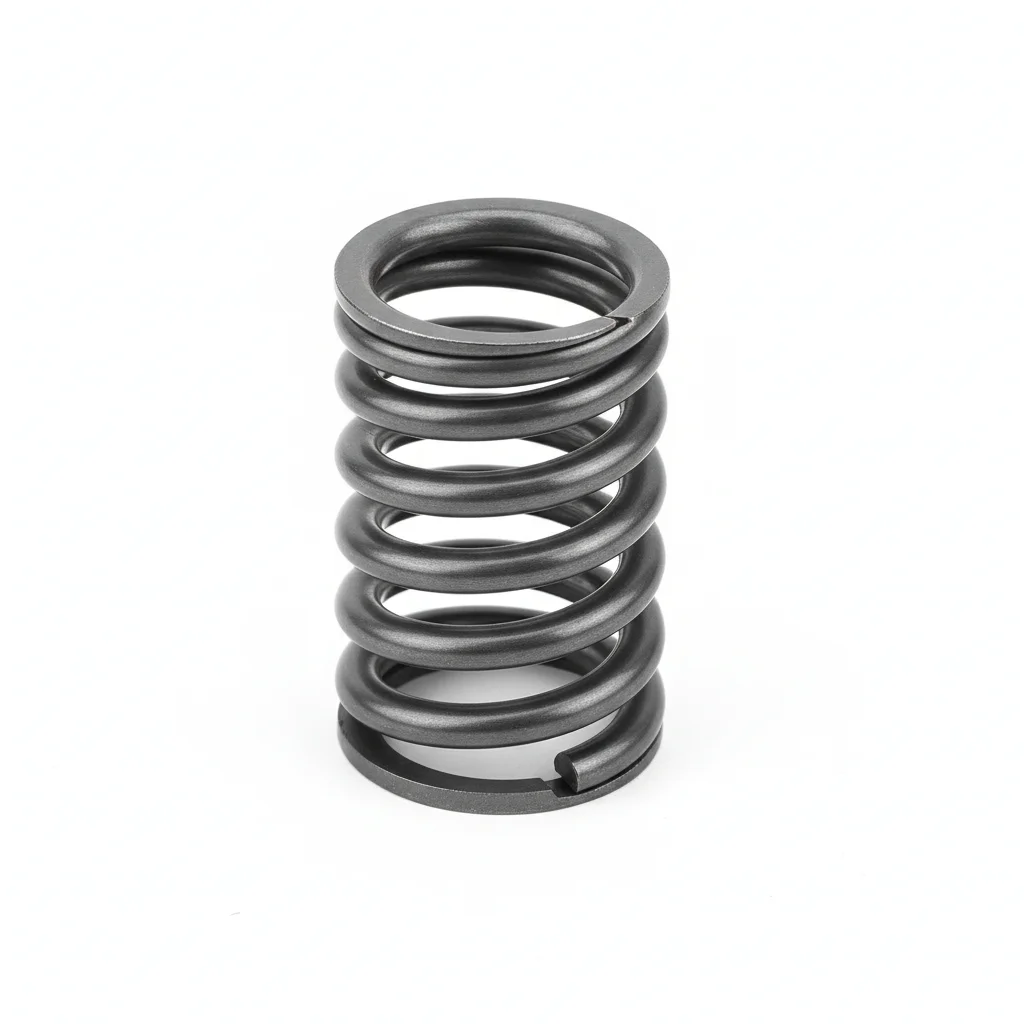

Возвратная пружина — 60Si2Mn —
Возвратная пружина
60Si2Mn · —

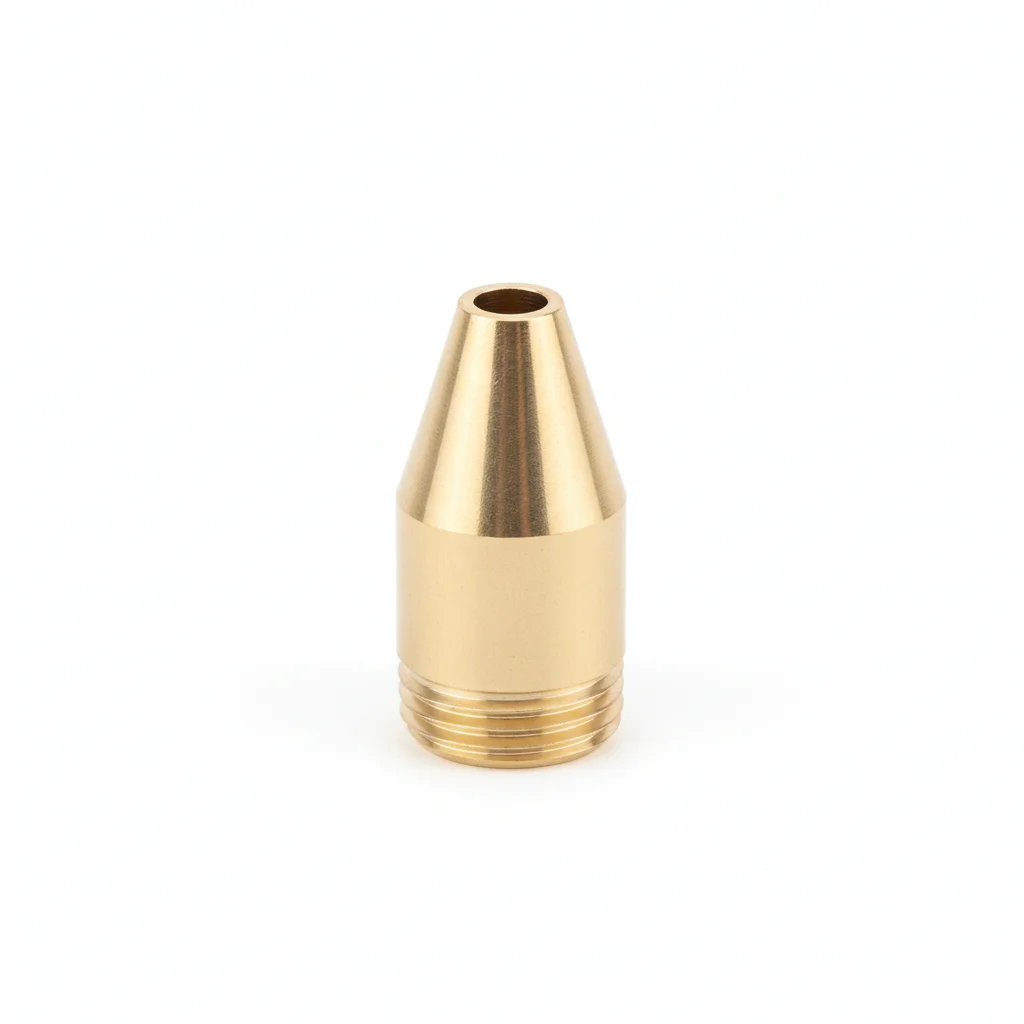

Наконечник — Латунь —
Наконечник
Латунь · —
Ось вращения ударного разбрызгивателяВозвратная пружинаНаконечник
СпецификацияСтальной сердечник из нержавеющей стали, износостойкая втулка60Si2Mn, оцинкованнаяЛатунный, заменяемое сопло
Материал—60Si2MnЛатунь
Класс———
ПокрытиеГорячее цинкование >=55um согласно ISO 1461Горячее цинкование >=55um согласно ISO 1461Горячее цинкование >=55um согласно ISO 1461
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.-20C до +80C-20C до +80C-20C до +80C
Вес~0.5 kg/штука~0.5 kg/штука~0.5 kg/штука
MOQ100 шт100 шт100 шт
Упаковкабумага VCI + картонбумага VCI + картонбумага VCI + картон
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеИзносостойкая втулкаОцинкованнаяЗаменяемое сопло
Монтаж и обслуживание

Порядок монтажа

  1. Обезжирить растворителем MEK. Проверить шероховатость поверхности Ra <1.6um.
  2. Нанести морской антикоррозионный состав, рассчитанный на -50 до 200C. Использовать шайбы с покрытием PTFE.
  3. Проверить выравнивание в пределах 0.3 мм. Затянуть с помощью гидравлического натяжителя. Проверить методом PMI 10% выборки. Задокументировать для аудита соответствия.
  4. Провести НКК испытание 10% выборки с помощью дефектоскопии. Заменить любые с указаниями трещин.
  5. Нанести защитный герметик по спецификации. Установить постоянные средства мониторинга состояния.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для эксплуатационных условийКрепеж выходит из строя ниже расчетной нагрузки. Соединение разделяется в рабочих условиях в первый год.Проверить класс крепежа по спецификации. Использовать калиброванный момент затяжки +/-3%. Задокументировать все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев.Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 часов работы или 6 месяцев (что наступит раньше). Повторно затянуть любой крепеж, момент затяжки которого ниже 80% от указанного. Заменить крепеж с коррозией, поражающей более 5% площади поверхности, или глубиной ямок более 0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: заменить все критические крепежные элементы независимо от состояния. Задокументировать все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря напряжения: 15%.

Руководство по выбору

Как выбрать соединители разбрызгивателей в зависимости от сценария орошения?

Условие эксплуатацииРекомендуемый вариантКлючевое обоснование
Условия эксплуатацииРешениеОснование
Полевые культуры, долговременная стационарная установка (C3 по ISO 12944-2; горячее цинкование ≥55 μm по ISO 1461; рабочая температура от -20°C до +80°C)План A: оцинкованная труба-стояк (DN25, стенка 2.5mm, горячеоцинкованная) + быстроразъемная муфта (ABS) + заглубленное основание (PE, морозостойкое)ISO 12944-2 C3; горячее цинкование ≥55 μm по ISO 1461; тип грунта и расчет анкеровки по GB 50007
Ландшафтный дизайн/поле для гольфа, требования к скрытой установке и эстетике (C3; жесткая вода и воздействие УФ-излучения)План B: основание выдвижного дождевателя (нержавеющая сталь 304, ход 100mm) + резиновое уплотнение EPDM (стойкое к старению) + регулировочный винт (M6×20, нержавеющая сталь)ISO 12944-2 C3; уплотнение EPDM для жесткой воды и воздействия УФ-излучения; втулка PTFE + двойное X-кольцо: сопротивление выдвижению ≤5N, ресурс уплотнения ≥10,000 циклов
Сельское хозяйство/питомник на большой площади, большая дальность (C3)План C: ось поворота импульсного дождевателя (вал-сердечник из нержавеющей стали, износостойкая втулка) + возвратная пружина (60Si2Mn, оцинкованная) + латунное сопло (сменное отверстие)ISO 12944-2 C3; оборудование для дождевального орошения по ISO 7749; рессорно-пружинная сталь 60Si2Mn
Получить рекомендацию по выбору

Ссылочные стандарты

Техническая основа и ссылочные стандарты

Пластиковые системы трубопроводов для горячей и холодной воды - Полипропилен

Сельскохозяйственное оборудование - Разбрызгиватели

Полиэтиленовые (PE) трубы для водоснабжения

Технический кодекс для проектирования систем разбрызгивающего орошения

Проектирование оснований зданий

Сельскохозяйственное оборудование - Разбрызгиватели

Оборудование для разбрызгивающего орошения

Технический кодекс управления для инженерии разбрызгивающего орошения

Механические свойства крепежных изделий

Разбрызгиватели для ландшафтного дизайна

Возможности поставщика

Качество, поставка и индивидуальное производство

Контроль качества

  • ✓Сертификаты материалов MTC с каждой партией
  • ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
  • ✓100% контроль или выборочный контроль по AQL перед отгрузкой

Поставка

  • ✓Стандартные изделия под заказ: 7-15 дней
  • ✓Нестандартные изделия: 25-45 дней
  • ✓Поддержка FOB/CIF/DDP

Индивидуальное производство

  • ✓Анализ чертежей и подбор материала
  • ✓Нестандартные размеры, головки и резьба
  • ✓Поддержка мелкосерийного изготовления образцов

Сертификация и документы

  • ✓Сертификаты материалов (MTC)
  • ✓Отчёты спектрального анализа
  • ✓Отчёты испытаний в соляном тумане (по запросу)

Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
