Крепёж для соединений конвейерной ленты и футеровки шкивов: риски поломки и подбор
Соединение конвейерной ленты — это самое уязвимое звено: повторяющийся изгиб приводит к потере предварительного натяга болтов, что ведёт к последовательному разрушению и разрыву ленты. Болты крепления футеровки под действием усилий сдвига могут откручиваться, повреждая шкив. Эта страница сравнивает болты для механических соединений и болты крепления футеровки для стандартных и высоконагруженных конвейеров, с вариантами материалов, марок и покрытий для минимизации этих рисков
Аудит рисков // Инженерная диагностика
Руководство по ошибкам закупок
"На производственной линии это происходит каждый день."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
Риск-01
Болты механического соединения утомляются и ослабевают при повторном изгибе ленты
Корректирующие меры
Риск-02
Болты крепления футеровки откручиваются, что приводит к отрыву футеровки и ее затягиванию в шкив
Корректирующие меры
Риск-03
Коррозионный отказ крепежа в условиях высокой температуры и влажности
Корректирующие меры
Особенности условий эксплуатации
Критические точки осмотра соединений ленты и крепежа футеровки
Болты соединений ленты и болты крепления футеровки работают в условиях циклического изгиба и сдвига. Самое недооценённое различие — механизм анти вибрации: стандартные болты полагаются на предварительный натяг, тогда как самозатягивающиеся болты с клиновыми шайбами сохраняют зажимное усилие при вибрации
Что проверить
- 1Болты соединения: Марка 12.9 (42CrMoA) для высоконагруженных лент; Марка 10.9 для стандартных. Укажите самозатягивающуюся конструкцию для конвейеров на дальних дистанциях
- 2Болты крепления футеровки: Потайные головки M10-M16, минимум Марка 10.9. Обеспечьте глубину потайной головки, соответствующую толщине футеровки, чтобы избежать сдвига
- 3Противоотвинчивание: клиновые шайбы (с покрытием Dacromet) для высоковибрационных применений; стандартное горячее цинкование для умеренных условий
- 4Рассмотрите Dacromet для среды C4 или с высокой влажностью
- 5Заменяйте болты с коррозией >5% поверхности. Полная замена каждые 5 лет
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| Марка и материал болта | Марка 12.9 обеспечивает более высокую прочность на растяжение для высоконагруженных лент; Марка 10.9 достаточна для стандартных. Неправильная марка приводит к преждевременному усталостному разрушению | 42CrMoA, Марка 12.9 для дальних дистанций; 42CrMo, Марка 10.9 для стандартных. Сертификация по ISO 898-1 |
| Антивибрационная особенность | Стандартные болты откручиваются при циклическом изгибе; самозатягивающиеся болты с клиновыми шайбами сохраняют предварительный натяг и предотвращают последовательный отказ | Самозатягивающиеся болты соединения или клиновые стопорные шайбы для высоконагруженных или вибрирующих конвейеров |
| Покрытие поверхности и толщина | Коррозия снижает прочность болта; для среды C4 требуется более тонкое покрытие или альтернатива | Dacromet для среды C4 или высокой влажности. Запросите сертификат толщины покрытия |
| Глубина потайной головки болта | Недостаточная глубина вызывает выступание головки болта, приводя к сдвигу и отрыву футеровки | Глубина потайной головки должна соответствовать толщине футеровки; проверьте по чертежу или образцу |
| График обслуживания | Регулярная проверка момента затяжки предотвращает откручивание; интервалы замены избегают усталостного разрушения | Заменяйте болты с коррозией >5%; полная замена каждые 5 лет |
Все спецификации должны быть проверены в соответствии со специфической для проекта классификацией среды (ISO 12944-2) и требованиями к натяжению ленты. Следует запросить сертификаты на материал и отчёты о толщине покрытия.
Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы
Технический справочник отрасли
Стандарты на стыки и крепеж: какой норматив для испытаний, какой — для расчета размеров
Сначала сверьте ваш запрос и приемку с этими номерами — испытания стыка на усталость, статическая прочность скоб, стыки лент со стальными тросами и применимые тела лент относятся к разным нормативам.
Перечисленные стандарты — все публичные стандарты, приведены по номеру и области применения только для навигации при закупках; конкретные приемочные значения — по действующему тексту стандарта. Оценочные порядки величин в этом блоке не используются.
Технический справочник отрасли
Цепочка усталости стыка при изгибе: каждый проход через шкив добавляет повреждение
Усталость болтов стыка — не случайность: каждый проход через шкив — один цикл изгиба, и повреждение поддается количественной оценке. Следуйте по цепочке, чтобы найти, где проверять и где вмешиваться.
- 1Каждый проход через шкив один раз изгибает зону стыка — многократный изгиб является доминирующей усталостной нагрузкой на стык
- 2При многократном изгибе болты/штифты стыка входят в режим усталости на срез: трещины зарождаются у корня резьбы или в сечении штифта, и предварительный натяг пошагово падает (DIN 22110-3 воспроизводит это на стенде 10,000 пилообразных циклов и 18 проходов через шкив за цикл с оценкой усталостной прочности по кривой Вёлера)
- 3После исчезновения предварительного натяга корпус скобы приподнимается или вырывается, и стык раскрывается — стык становится самым слабым местом ленты, его динамическая эффективность ниже тела ленты
- 4Стык рвется и лента обрывается → внеплановая остановка всей линии. Конвейер — узкое место непрерывного производства: выпуск меди Kennecott упал на 36% с 2022 по 2023 год, что связывают с проблемами конвейера
- 5Точка вмешательства: рассчитывайте по динамической эффективности стыка, а не только по статической прочности (DIN 22101:2011 уже включает динамическую эффективность в выбор номинала ленты); когда ресурс стыка резко падает, сначала проверьте характеристики ленты, натяжение и центрирование хода — не спешите заменять скобы
Оценочные порядки величин в этом блоке не используются.
Технический справочник отрасли
Металл скобы по среде: шесть уровней подбора
О металле скоб для ленты и их болтов. Сначала оцените среду, затем уровень — неправильный сплав выходит из строя быстрее, чем неправильный размер: слишком твердый трескается при ударе, слишком мягкий протирается, а обычная углеродистая сталь разрушается от коррозии в кислой или химической среде.
| Среда / условия работы | Уровень металла | Примечание |
|---|---|---|
| Нормальные сухие условия, низкая коррозионная нагрузка | Steel / оцинкованная сталь | Базовый уровень; углеродистая сталь прямо не рекомендуется для работы в кислой или химически-коррозионной среде |
| Зерно / взрывоопасная пылевая среда | Everdur (медно-кремниевый сплав) | Искробезопасный — вариант, заявленный OEM; защищает от воспламенения пыли |
| Шахтная вода / химическое воздействие | RustAlloy (низкохромистая нержавеющая сталь) | Уровень для шахтной воды и химического воздействия |
| Высокий абразивный износ, без удара | MegAlloy (сплав с высокой стойкостью к абразиву) | Уровень по критерию абразива; может растрескаться при ударной нагрузке на загрузке — сначала повторно проверьте на удар |
| Порядок выбора | Сначала выберите тип скобы по трем параметрам, затем металл | Три параметра — номинальная прочность ленты на растяжение, толщина ленты и минимальный диаметр шкива; металл — вторым, а не первым |
| Позиция при приемке | Выбор сплава по среде — пункт приемки, заявленный OEM | Отказ означает остановку линии плюс риск пожара — оценивайте по риску простоя системы, а не по цене за единицу |
В данном слоте оценки порядка величины не используются.
Технический справочник отрасли
Ленты со стальным кордом: почему механические стыки исключены
Ленты со стальным кордом высокого натяжения обычно работают на длинных линиях высокой производительности — определите тип стыка до заказа, поскольку на этом уровне для механических стыков нет варианта.
Механические стыки охватывают только средне-низкий диапазон натяжений тканевых лент: на примере болтовых цельнопластинчатых соединителей номинал составляет 150-620 PIW (300-1080 kN/m), для толщины ленты 5-50 mm и минимальных диаметров шкивов 300-1220 mm. Ленты со стальным кордом находятся вне этого диапазона — прочность корда обеспечивается стальными тросами, которые штифты скоб не могут захватить; механические стыки и холодная вулканизация оба исключены, остается только горячая вулканизация как единственный вариант. Вулканизованные стыки выполняются ступенчато в 1-5 градаций по прочности ленты, до пятиступенчатого стыка при St10000 с длиной ступени не менее 100 диаметров троса, что требует специализированного оборудования для горячего прессования и квалифицированных бригад. Отметим также, что простые стыки серии ISO 15236 (Fir Tree, Organ Pipe, Finger) применяются только при низкой загрузке и высоком коэффициенте запаса — это не обходной путь для замены вулканизации.
В данном слоте оценки порядка величины не используются.
Технический справочник отрасли
Смета закупок соединений: считайте в часах простоя, а не в цене за штуку
Соединительные болты и скобы ленты стоят мало за штуку, но один отказ останавливает всю линию — или вызывает пожар. Стройте решения о закупках и смене поставщика на этих сметах.
- Простой напрямую стоит выпуска: внеплановый простой в среднем по отрасли составляет около $125,000 в час (опрос 2023 года среди 3,215 лиц, принимающих решения по техобслуживанию, по всем отраслям)
- Проблемы конвейера напрямую съедают выпуск: выпуск меди Kennecott упал на 36% с 2022 по 2023 год, что связывают с проблемами конвейера
- Плановое обслуживание всегда дешевле аварийного ремонта; когда оборудование вышло за стадию «просто хорошо обслуживай», повторяющиеся мелкие ремонты — это смерть от тысячи порезов — переходите к решению о полной переборке или замене
- Требуйте измеренных данных перед сменой поставщика: лента «равноценной замены» с плохими фрикционными характеристиками сократила срок службы соединения с 18 месяцев до 4 месяцев
- Оценивайте риск простоя системы, а не цену за штуку; заявленное OEM правило «выбирай металл по среде» — это пункт приемки — внесите его в RFQ
В данном блоке оценки порядка величины не используются.
Сравнение решений
Сравнение ключевых параметров трёх решений
Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.
| A · A · Стандартный конвейер | B · B · Дальняя дистанция / Высокое натяжение | C · План C · Тяжёлые нагрузки / Запылённая среда | |
|---|---|---|---|
| 1. БОЛТ СОЕДИНЕНИЯ | |||
| Спецификация | M12-M20 | M16-M24 | M16-M24 |
| Материал | 42CrMoA | 42CrMoA | 42CrMoA |
| Класс | Grade 12.9 | Grade 12.9 | Grade 12.9 |
| Покрытие | Горячее цинкование, >=55мкм по ISO 1461 | Горячее цинкование, >=55мкм по ISO 1461 | Горячее цинкование, >=55мкм по ISO 1461 |
| 2. ПОТАЙНОЙ БОЛТ КРЕПЛЕНИЯ ФУТЕРОВКИ | |||
| Спецификация | M10-M16 | M10-M16 | M10-M16 |
| Материал | 42CrMo | Углеродистая сталь закалённая + Dacromet | Углеродистая сталь закалённая + Dacromet |
| Класс | Grade 10.9 | Dacromet | Dacromet |
| Покрытие | Горячее цинкование, >=55мкм по ISO 1461 | Горячее цинкование, >=55мкм по ISO 1461 | Горячее цинкование, >=55мкм по ISO 1461 |
Руководство по выбору
Выбор модели
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Условия эксплуатации | Решение | Основание |
| Конвейер общего назначения, стандартная среда C3 (ISO 12944-2) | План A: соединительный болт класса прочности 12.9 (42CrMoA, M12-M20) + потайной болт футеровки класса прочности 10.9 (M10-M16), глубина зенковки ≥60% толщины футеровки | Классы прочности крепежа ISO 898-1; проектирование конвейерных лент DIN 22101; ISO 12944-2 C3 |
| Конвейер большой протяженности / с высоким натяжением, агрессивная среда C4 (ISO 12944-2) | План B: самоконтрящийся соединительный болт класса прочности 12.9 (42CrMoA, M16-M24) + клиновая стопорная шайба (углеродистая сталь закаленная + Dacromet, M10-M16) | ISO 898-1; DIN 22101; клиновая стопорная шайба сохраняет предварительный натяг при вибрации |
| Шахта/порт, тяжелая нагрузка + пыль, агрессивная среда C4 (ISO 12944-2) | План C: самоконтрящийся соединительный болт класса прочности 12.9 (M16-M24) + клиновая стопорная шайба (Dacromet) + герметичный подшипник IP65 | Проектирование конвейерных лент DIN 22101; ISO 12944-2 C4; Dacromet для сред C4 или условий с высокой влажностью |
A · Стандартный конвейер
Стандартная среда C3 по ISO 12944-2
| Болт соединения | Потайной болт крепления футеровки | |
|---|---|---|
| Спецификация | M12-M20 | M10-M16 |
| Материал | 42CrMoA | 42CrMo |
| Класс | Grade 12.9 | Grade 10.9 |
| Покрытие | Горячее цинкование, >=55мкм по ISO 1461 | Горячее цинкование, >=55мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20C до +80C | -20C до +80C |
| Вес | ~0.5 кг/шт | ~0.5 кг/шт |
| MOQ | 100 шт | 100 шт |
| Упаковка | VCI-бумага + картон | VCI-бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Механическое соединение ленты | Крепление футеровки шкива |
Порядок монтажа
- Шаг 1: Очистите все контактные поверхности изопропиловым спиртом (чистота 99.9%). Проверьте плоскостность поверхности в пределах 0.1мм на 100мм.
- Шаг 2: Нанесите контактную пасту на поверхности. Установите крепёж с шайбой Бельвилля под головкой и гайкой.
- Шаг 3: Проверьте соосность в допуске 0.5мм. Затяните крепёж моментом 42 Н·м +/-2 Н·м, используя откалиброванный динамометрический ключ. Запишите в еженедельный журнал контроля качества.
- Шаг 4: Проверьте все элементы крепежа на правильную посадку. Измерьте 5% выборки с помощью щупа (макс. зазор 0.1мм). Запишите в еженедельный журнал контроля качества.
- Шаг 5: Нанесите маркировку лаком для контроля момента. Сфотографируйте готовую сборку с 3 ракурсов для документации контроля качества. Запишите в еженедельный журнал контроля качества.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильной марки крепежа для эксплуатационных условий | Крепёж выходит из строя ниже расчётной нагрузки. Соединение разрушается в эксплуатационных условиях в первый год службы. | Проверьте марку крепежа в соответствии со спецификацией для условий эксплуатации. Используйте откалиброванный динамометрический ключ (точность +/-3%). Документируйте все значения момента затяжки. |
| Пропуск подготовки поверхности перед сборкой | Загрязнение поверхности вызывает преждевременный отказ соединения. Коррозия начинается на контактных поверхностях в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. Нанесите защитное покрытие в соответствии со средой эксплуатации. |
Обслуживание
Осмотр каждые 250 часов работы или 6 месяцев. Повторно затяните любой крепёж, у которого момент затяжки ниже 80% от нормативного. Замените крепёж с коррозией, затрагивающей >5% площади поверхности. Каждые 3 года: полная проверка 20% выборки. Каждые 5 лет: замена всех критических элементов крепежа. Документируйте все значения в системе управления активами.
B · Дальняя дистанция / Высокое натяжение
Агрессивная среда C4 по ISO 12944-2

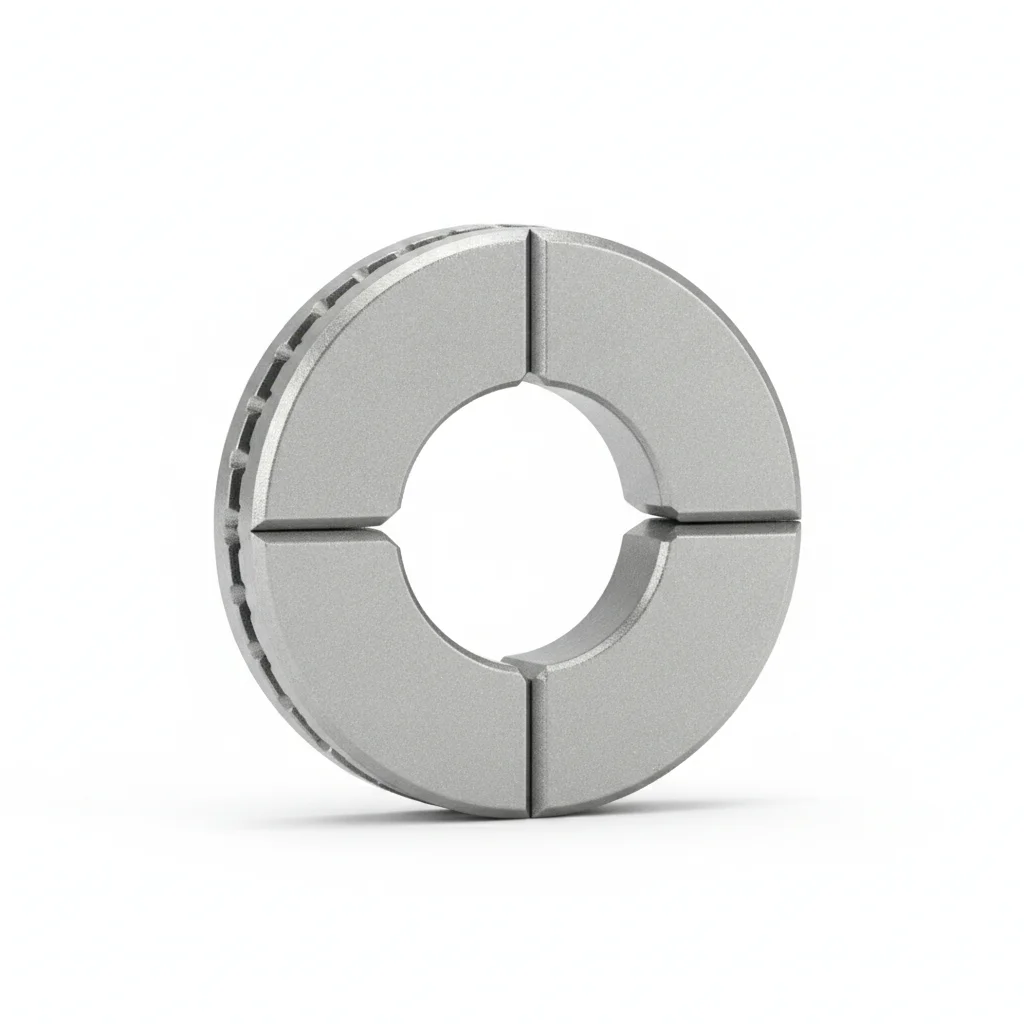

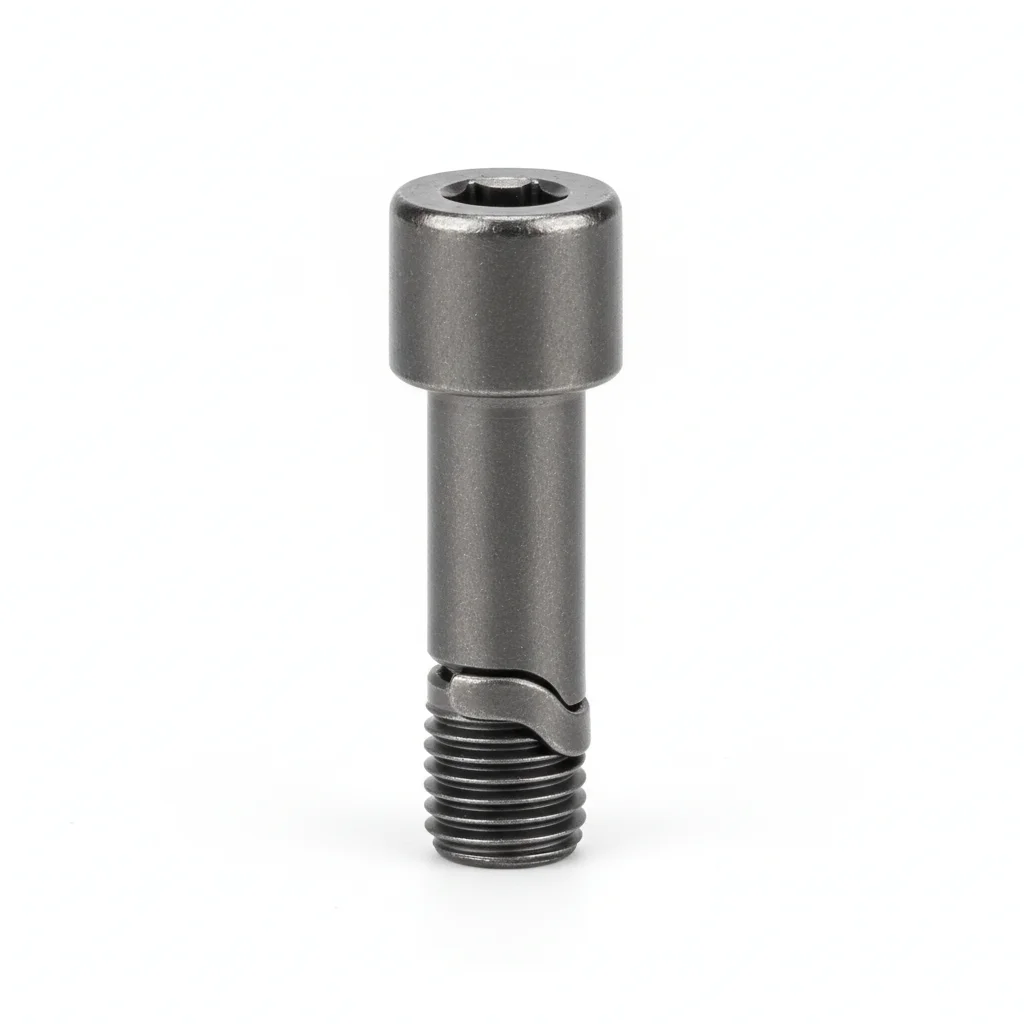

| Болт соединения с самозатягиванием | Клиновая стопорная шайба (M10-M16) | |
|---|---|---|
| Спецификация | M16-M24 | M10-M16 |
| Материал | 42CrMoA | Углеродистая сталь закалённая + Dacromet |
| Класс | Grade 12.9 | Dacromet |
| Покрытие | Горячее цинкование, >=55мкм по ISO 1461 | Горячее цинкование, >=55мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20C до +80C | -20C до +80C |
| Вес | ~0.5 кг/шт | ~0.5 кг/шт |
| MOQ | 100 шт | 100 шт |
| Упаковка | VCI-бумага + картон | VCI-бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Соединение ленты на дальних дистанциях под высоким натяжением | Антивибрационная защита для всех болтов крепления футеровки |
Порядок монтажа
- Шаг 1: Обезжирьте все поверхности ацетоновым растворителем. Проверьте шероховатость поверхности Ra <3.2мкм профилометром.
- Шаг 2: Нанесите антикоррозионную композицию, рассчитанную на рабочую температуру. Используйте шайбы с покрытием PTFE, если это указано.
- Шаг 3: Проверьте соосность. Затяните моментом 42 Н·м с помощью откалиброванного ключа. Проверьте 10% выборки с помощью независимого инструмента контроля момента затяжки. Документируйте с данными о воздействии окружающей среды.
- Шаг 4: Проведите испытание на вырыв на 5% случайной выборки до 80% пробной нагрузки. Замените любой крепёж, не прошедший порог. Документируйте с данными о воздействии окружающей среды.
- Шаг 5: Нанесите защитное покрытие на все открытые поверхности. Установите датчик мониторинга окружающей среды рядом с критическими соединениями. Документируйте с данными о воздействии окружающей среды.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильной марки крепежа для эксплуатационных условий | Крепёж выходит из строя ниже расчётной нагрузки. Соединение разрушается в эксплуатационных условиях в первый год службы. | Проверьте марку крепежа в соответствии со спецификацией для условий эксплуатации. Используйте откалиброванный динамометрический ключ (точность +/-3%). Документируйте все значения момента затяжки. |
| Пропуск подготовки поверхности перед сборкой | Загрязнение поверхности вызывает преждевременный отказ соединения. Коррозия начинается на контактных поверхностях в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. Нанесите защитное покрытие в соответствии со средой эксплуатации. |
Обслуживание
Осмотр каждые 250 часов работы или 6 месяцев. Повторно затяните любой крепёж, у которого момент затяжки ниже 80% от нормативного. Замените крепёж с коррозией, затрагивающей >5% площади поверхности. Каждые 3 года: полная проверка 20% выборки. Каждые 5 лет: замена всех критических элементов крепежа. Документируйте все значения в системе управления активами.
План C · Тяжёлые нагрузки / Запылённая среда
Агрессивная среда C4 по ISO 12944-2
| Болт соединения с самозатягиванием | Клиновая стопорная шайба (M10-M16) | |
|---|---|---|
| Спецификация | M16-M24 | M10-M16 |
| Материал | 42CrMoA | Углеродистая сталь закалённая + Dacromet |
| Класс | Grade 12.9 | Dacromet |
| Покрытие | Горячее цинкование, >=55мкм по ISO 1461 | Горячее цинкование, >=55мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20C до +80C | -20C до +80C |
| Вес | ~0.5 кг/шт | ~0.5 кг/шт |
| MOQ | 100 шт | 100 шт |
| Упаковка | VCI-бумага + картон | VCI-бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Экстремальные условия / Максимальная защита | Экстремальные условия / Максимальная защита |
Порядок монтажа
- Шаг 1: Обезжирьте все поверхности ацетоновым растворителем. Проверьте шероховатость поверхности Ra <3.2мкм профилометром.
- Шаг 2: Нанесите антикоррозионную композицию, рассчитанную на рабочую температуру. Используйте шайбы с покрытием PTFE, если это указано.
- Шаг 3: Проверьте соосность. Затяните моментом 42 Н·м с помощью откалиброванного ключа. Проверьте 10% выборки с помощью независимого инструмента контроля момента затяжки. Документируйте для ежемесячной проверки нормативного соответствия.
- Шаг 4: Проведите испытание на вырыв на 5% случайной выборки до 80% пробной нагрузки. Замените любой крепёж, не прошедший порог. Документируйте для ежемесячной проверки нормативного соответствия.
- Шаг 5: Нанесите защитное покрытие на все открытые поверхности. Установите датчик мониторинга окружающей среды рядом с критическими соединениями. Документируйте для ежемесячной проверки нормативного соответствия.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильной марки крепежа для эксплуатационных условий | Крепёж выходит из строя ниже расчётной нагрузки. Соединение разрушается в эксплуатационных условиях в первый год службы. | Проверьте марку крепежа в соответствии со спецификацией для условий эксплуатации. Используйте откалиброванный динамометрический ключ (точность +/-3%). Документируйте все значения момента затяжки. |
| Пропуск подготовки поверхности перед сборкой | Загрязнение поверхности вызывает преждевременный отказ соединения. Коррозия начинается на контактных поверхностях в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. Нанесите защитное покрытие в соответствии со средой эксплуатации. |
Обслуживание
Осмотр каждые 250 часов работы или 6 месяцев. Повторно затяните любой крепёж, у которого момент затяжки ниже 80% от нормативного. Замените крепёж с коррозией, затрагивающей >5% площади поверхности. Каждые 3 года: полная проверка 20% выборки. Каждые 5 лет: замена всех критических элементов крепежа. Документируйте все значения в системе управления активами.
Ссылочные стандарты
Нормативные документы
Возможности поставщика
Качество, поставка и индивидуальное производство
Контроль качества
- ✓Сертификаты материалов MTC с каждой партией
- ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
- ✓100% контроль или выборочный контроль по AQL перед отгрузкой
Поставка
- ✓Стандартные изделия под заказ: 7-15 дней
- ✓Нестандартные изделия: 25-45 дней
- ✓Поддержка FOB/CIF/DDP
Индивидуальное производство
- ✓Анализ чертежей и подбор материала
- ✓Нестандартные размеры, головки и резьба
- ✓Поддержка мелкосерийного изготовления образцов
Сертификация и документы
- ✓Сертификаты материалов (MTC)
- ✓Отчёты спектрального анализа
- ✓Отчёты испытаний в соляном тумане (по запросу)
Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
