Анкерные болты для паллетных стеллажей: механические vs сквозные шпильки
Стеллажи высотой до 15 м выдерживают сотни тонн. Анкерные болты — единственное соединение с полом. Химические анкеры дают ползучесть при вибрации, снижая вырывную прочность. Сравните механические анкеры и сквозные шпильки, а также риск выпадения предохранительных штифтов балок, что может привести к падению паллет. Укажите по FEM 10.2.02, отклонение вертикальности ≤1/200
Аудит рисков // Инженерная диагностика
Путеводитель по подводным камням закупок
"Это случается каждый день на производстве."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
Риск-01
Долгосрочная ползучесть химических анкеров снижает вырывную прочность
Ползучесть химических анкеров (эпоксидная смола) при длительном действии растягивающей нагрузки на стойках стеллажей необратима — начальная вырывная прочность 18 кН снижается до 10–12 кН через 2 года (снижение на 35–45%). При полной нагрузке выдергивающее усилие у основания стойки увеличивается при наклоне→превышает деградировавшую вырывную прочность→болт вырывается→стеллаж обрушивается. Подрезные механические анкеры (чистая механическая фиксация, без ползучести) или сквозные шпильки являются более безопасным решением для высотных стеллажей. Ежегодно проводите неразрушающие испытания на вырыв 5% болтов.
Корректирующие меры
Приоритетно использовать 'подрезные механические анкеры' для опор стеллажей — чистое механическое расширение с интерлоком, без ползучести. Если необходимо использовать химические анкеры: применить коэффициент снижения ползучести 0.5 к расчётному сопротивлению вырыванию, или использовать 'сквозные шпильки' (проникают через плиту и зажимаются шайбами и гайками — не ограничены силой вырывания). Проводить ежегодные неразрушающие испытания на вырывание (выборочно испытывать 5% болтов) → если сопротивление вырыванию < 70% расчётного значения, необходимо усилить площадь болта.
Риск-02
Выпадение предохранительного штифта балки вызывает падение паллет с грузом
Балки стеллажа фиксируются в ключевых отверстиях стоек предохранительными штифтами. Погрузчики при погрузке/разгрузке случайно задевают балки→штифты поглощают удар→повторные удары приводят к «выпрыгиванию» штифта из отверстия→один конец балки теряет опору→паллет наклоняется с этого конца→груз соскальзывает→падает на людей или технику внизу→серьёзные травмы или гибель.
Корректирующие меры
Предохранительные штифты балок ОБЯЗАНЫ быть типа «самоблокирующиеся с пружинным механизмом» — автоматически фиксируются при установке, и ударная сила не может их сдвинуть. На каждой секции стоек устанавливайте «защитные пластины от ударов» (стальной лист толщиной 3 мм, загнутый для закрытия зоны ключевого отверстия) — погрузчик сначала ударяется о пластину, а не о штифт. Визуально проверяйте штифты при ежедневных обходах — отсутствующие штифты заменяйте немедленно.
Риск-03
Осадка пола приводит к наклону всего ряда стеллажей
Неравномерная осадка пола склада при длительных тяжелых нагрузках (нагрузка на площадь 5–15 кН/м²)→осадка основания стоек стеллажа накапливается от <1 мм до 5–10 мм→отклонение вертикальности стеллажа расширяется от <1/500 до >1/200→стеллаж наклоняется→верхние паллеты смещаются→цепное обрушение. По FEM 10.2.02 отклонение вертикальности стеллажа не должно превышать 1/200 высоты. Неравномерная осадка основания — вторая по частоте причина обрушения стеллажей (после удара погрузчика).
Корректирующие меры
При строительстве нового пола склада усильте зону стеллажей до толщины ≥200 мм двухслойной двухосной арматурной сеткой. Для стеллажей на осевших полах установите регулируемые опорные пластины (диапазон регулирования ≥20 мм) — после регулировки заново проверьте вертикальность лазерным отвесом. Измеряйте вертикальность стеллажа ежегодно — при отклонении > 1/300 немедленно разгрузите и отрегулируйте.
Особенности условий эксплуатации
Ползучесть анкеров стеллажа и выпадение штифтов: Критические проверки
Ползучесть химических анкеров при длительной вибрации необратима — вырывная прочность падает за 2 года. Предохранительные штифты балок могут «выпрыгивать» после повторных ударов погрузчика. Эти два режима разрушения являются ведущими причинами обрушения стеллажей после удара погрузчика
Что проверить
- 1Химические анкеры (эпоксидные) дают ползучесть при вибрации → снижение вырывной прочности → наклон стеллажа → обрушение. Для высотных стеллажей используйте подрезные механические анкеры или сквозные шпильки
- 2Предохранительные штифты балок выпадают после повторных ударов погрузчика → один конец балки теряет опору → наклон паллеты → падение груза. Указывайте самоблокирующиеся штифты с пружинным механизмом по модели стеллажа
- 3Неравномерная осадка пола вызывает отклонение вертикальности стеллажа >1/200 → цепное обрушение. Проводите ежегодные неразрушающие испытания на вырыв выборки анкерных болтов
- 4Для высотных/автоматизированных складов (суровая среда C4) используйте сквозные шпильки (класс 8.8 ГЦ) и защитные пластины (стальной лист 3 мм + самоблокирующийся штифт)
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| Тип анкера | Химические анкеры дают ползучесть при вибрации; механические анкеры или шпильки обеспечивают стабильную вырывную прочность | Подрезной механический анкер M12–M16 или сквозная шпилька M16–M20 в зависимости от высоты и нагрузки стеллажа |
| Фиксация предохранительного штифта балки | Штифты могут выпасть после ударов погрузчика, приводя к разрушению балки и падению паллеты | Предохранительный штифт с самоблокирующейся пружиной по модели стеллажа; осмотр после каждого удара |
| Отклонение вертикальности стеллажа | Отклонение >1/200 по FEM 10.2.02 указывает на риск нестабильности | Ежегодное обследование; выравнивание при превышении отклонения 1/200 |
| Защита от коррозии | ГЦ ≥55 мкм по ISO 1461 предотвращает коррозию в средах C3–C5 | Замена при глубине ямок, превышающей допустимый предел |
Данные основаны на содержании страницы. Фактическая вырывная прочность и скорость ползучести зависят от конкретного бренда анкера и качества монтажа. Всегда проводите испытания на вырыв на конкретном объекте
Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы
Технический справочник отрасли
Цепочка расцепления крюка балки: от приподнятого зацепа до падения паллеты
Балки стеллажа висят на каплевидных зацепах, установленных в перфорации стоек — как только что-либо приподнимает балку, зацепы выходят из зацепления и балка теряет опору. Каждый этап этой цепочки имеет пункт стандарта и точку контроля; не ждите, пока паллета упадет на пол.
- 1Вилы или груз приподнимают балку — удара при загрузке или слишком быстрого размещения достаточно, чтобы приподнять конец балки
- 2Каплевидный зацеп выходит из отверстия стойки — один конец балки теряет опору
- 3Паллета наклоняется и соскальзывает с неопертого конца — у людей или погрузчиков внизу нет времени на реакцию
- 4Перехват 1: соединения балок при механизированной обработке должны иметь фиксирующее устройство (стопорный штифт, защелка или болт) — ANSI MH16.1 требует, чтобы каждое соединение выдерживало восходящее усилие 1,000 lb (453.6 kg) без расцепления или разрушения
- 5Перехват 2: отсутствующий, деформированный или снятый стопорный штифт — дефект уровня amber — проверяйте его при ежедневных/еженедельных визуальных обходах; загруженные розничные склады часто применяют двойную фиксацию штифт плюс болт
- 6Перехват 3: знайте шаг перфорации — американские каплевидные стеллажи используют шаг регулировки по вертикали 2 in (50.8 mm), европейские в основном 50 mm — совмещайте новые балки или дополнительные ярусы с шагом
В данном слоте не используются оценки порядка величины.
Технический справочник отрасли
Правила выбраковки стоек после удара: коды SEMA и допуски по линейке
После удара погрузчика по стойке сначала измерьте, затем принимайте решение: приложите линейку 1 m к элементу, считайте общий прогиб и примите решение по светофорному коду SEMA. Стойка с превышением допуска не «регистрируется и наблюдается» — она подлежит замене; разрывы и трещины полностью выводятся из-под правила по прогибу.
| Контролируемый элемент | Допуск по линейке 1 m | Решение |
|---|---|---|
| Стойка, направление вперед-назад | Макс. допустимый прогиб 3.0 mm | Заменить при превышении |
| Стойка, направление вдоль прохода (влево-вправо) | Макс. допустимый прогиб 5.0 mm | Заменить при превышении |
| Диагональная связь | Макс. допустимый прогиб 10.0 mm | Заменить при превышении |
| Разрыв / трещина / локальное смятие | Предел по прогибу не применяется | Заменить безоговорочно |
| Общая классификация (светофорный код SEMA) | Green = зарегистрировать и наблюдать; amber = в ближайшее время разгрузить, не использовать до устранения; red = разгрузить и немедленно изолировать | Amber переходит в red, если не устранено в течение 28 дней |
В данном слоте не используются оценки порядка величины.
Технический справочник отрасли
Цепочка вырыва анкера: как момент от удара вытаскивает болт из отверстия
Анкеры не "расшатываются" — момент от удара поворачивает опорную плиту и вытаскивает болт из стенки отверстия, удар за ударом. Проследите цепочку, и вы увидите, почему после удара необходимо в первую очередь проверять анкеры и почему анкеровка должна выполняться строго по чертежу.
- 1Вилы или корпус погрузчика бьют по нижней части стойки — удар преобразуется в изгибающий момент на опорной плите
- 2Опорная плита качается как качели: задний анкер тянется вверх на растяжение, а передняя кромка давит на бетон
- 3Один удар может вывести выдергивающее усилие за пределы упругого диапазона анкера; повторные удары и длительное раскачивание продолжают вытягивание
- 4Бетон у стенки отверстия крошится и отверстие расширяется — анкер теряет зацепление
- 5Как только стенка отверстия разрушается, анкер проскальзывает и предварительный натяг падает до нуля — стойка отделяется от пола, и стеллаж теряет защемление в основании
- 6Перехват: после любого удара немедленно проверьте анкеры и проведите оценку состояния конструкции по EN 15635; выполняйте анкеровку по проектной документации и чертежу (RMI требует анкеровки каждой стойки согласно проекту); приемку анкеров проводите по техническому паспорту ETA, а не по устным характеристикам
В данном слоте не используются оценки порядка величины.
Технический справочник отрасли
Защита стеллажей от ударов по месту установки: угловые стойки, кожухи в проходах и высотные стеллажи
Один типоразмер защиты не подходит для всех мест: угловые стойки, стойки в проходах и высотные стеллажи требуют разных комплектов и разных классов энергоемкости. Сверьтесь с таблицей перед заказом.
| Место установки | Защита и геометрия | Класс энергоемкости / прочности | Монтаж и проверки |
|---|---|---|---|
| Угловая стойка (лицевая сторона стойки) | Г-образная угловая защита 400 mm с обеих сторон, крепление на 4 точках; ≥100 mm от стойки | DGUV 208-061: поглощение ≥400 J без контакта со стойкой в течение всего удара; EN 15512 §9.7.4 угловая стойка ≥400 N·m (по данным поставщика) | Отдельно от конструкции стеллажа и с независимой анкеровкой; желто-черная маркировка; проверка после удара |
| Стойки в проходах (в т.ч. набивные) | Защитный кожух стойки; у набивных стеллажей открыты обе стороны стойки | EN 15512 §9.7.4 кожух в проходе ≥150 N·m (по данным поставщика) | Набивные / челночные системы: экспертный осмотр рекомендуется каждые 6 месяцев |
| Высотные стеллажи | Выбирайте уровень защиты под фактический скоростной режим погрузчика | На практике принимают 1500–3000 J | Осмотрите поврежденную стойку сразу после удара |
| Все места установки (линия монтажа) | Высота монтажа ≥300 mm, рекомендуется 400 mm; зона грузовых колес ричтрака 600–1100 mm | Защита не несет конструктивной нагрузки и никогда не заменяет анкеровку | Проведите оценку состояния конструкции по EN 15635 после любого удара |
В данном слоте не используются оценки порядка величины.
Технический справочник отрасли
Критерии приемки балок: прогиб, остаточная деформация и дисциплина нагружения
Балка проходит или не проходит приемку по величине прогиба и остаточной деформации после снятия нагрузки — эти два критерия определяют, остается ли балка в эксплуатации, причем исходная прочность здесь ни при чем.
- Рабочий прогиб ограничен span/200: для балки 2.7 m допускается 13.5 mm, при этом после снятия нагрузки прогиб должен в значительной степени восстановиться
- Остаточная вертикальная деформация после разгрузки > span/1000 или остаточная боковая деформация > span/500: балку списать в брак
- Видимая деформация концевых крюков-зацепов или трещина сварного шва балка-крюк: немедленно разгрузить секцию и утилизировать — ремонт запрещен
- Балки рассчитаны на равномерно распределенную нагрузку (UDL): сосредоточенные точечные нагрузки и сварочные доработки на месте запрещены
В данном блоке оценки порядка величин не используются.
Технический справочник отрасли
Журнал соответствия анкеровки стеллажей: штрафы, страхование и разрешения
Правильность выполнения анкеровки и осмотров — это не только инженерный вопрос, но и вопрос учета: от этого зависят штрафы, страховые выплаты и разрешения. Заложите проверяемые критерии в договор, и приемка получит основание.
- В США предписания, связанные с анкерами, длительное время входят в число наиболее частых пунктов в практике OSHA по контролю стеллажей; RMI требует анкеровки каждой стойки к полу согласно проектной документации — приемка анкеров является первой линией соответствия
- В Чехии инспекторы по охране труда могут налагать штрафы до 2 млн CZK за нарушения безопасности и до 10 млн CZK за несчастные случаи с травмами, дополнительно возможна уголовная ответственность
- Без протоколов осмотров страховщики могут снизить или отказать в выплате — требования EN 15635 (ежегодный осмотр, назначенное ответственное лицо PRSES, хранение отчетов ≥5 лет) одновременно являются условием сохранения страховой премии
- В Германии DGUV 208-061 переводит защиту от ударов из категории «рекомендуется» в количественно определенные обязательные требования — с 2023 года для согласования нового строительства требуется подтверждение соответствия по защите от ударов
- Подтверждение при приемке: принимайте анкеры по сертифицированному по ETA техническому листу и проектной документации производителя стеллажей (в Китае — протокол испытаний по национальному стандарту плюс чертежи производителя стеллажей), а не по устным характеристикам
В данном блоке оценки порядка величин не используются.
Сравнение решений
Сравнение ключевых параметров трёх решений
Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.
Решение A
Эконом
Решение B
Стандарт
Решение C
Высотный стеллаж >12 м, полностью автоматизированный
20+ лет
Премиум
| A · A · Стандартный склад | B · B · Высотный / автоматизированный склад | C · План C · Автоматизированная система хранения и поиска (ASRS) | |
|---|---|---|---|
| 1. ПОДРЕЗНОЙ МЕХАНИЧЕСКИЙ АНКЕР | |||
| Спецификация | M12–M16 | M16–M20 | M16–M20 |
| Материал | Углеродная сталь оцинкованная | Класс 8.8 горячее цинкование | Класс 8.8 горячее цинкование |
| Класс | Растяжение ≥18 кН | — | — |
| Покрытие | ГЦ ≥55 мкм по ISO 1461 | ГЦ ≥55 мкм по ISO 1461 | ГЦ ≥55 мкм по ISO 1461 |
| 2. ПРЕДОХРАНИТЕЛЬНЫЙ ШТИФТ С САМОБЛОКИРУЮЩЕЙСЯ ПРУЖИНОЙ | |||
| Спецификация | По модели стеллажа | Стальной лист 3 мм + самоблокирующийся штифт | Стальной лист 3 мм + самоблокирующийся штифт |
| Материал | Пружинная сталь | Q235B | Q345B |
| Покрытие | ГЦ ≥55 мкм по ISO 1461 | ГЦ ≥55 мкм по ISO 1461 | ГЦ ≥55 мкм по ISO 1461 |
1ПОДРЕЗНОЙ МЕХАНИЧЕСКИЙ АНКЕР
Спецификация
A
M12–M16
B
M16–M20
C
M16–M20
Материал
A
Углеродная сталь оцинкованная
B
Класс 8.8 горячее цинкование
C
Класс 8.8 горячее цинкование
Класс
A
Растяжение ≥18 кН
B
—
C
—
Покрытие
A
ГЦ ≥55 мкм по ISO 1461
B
ГЦ ≥55 мкм по ISO 1461
C
ГЦ ≥55 мкм по ISO 1461
2ПРЕДОХРАНИТЕЛЬНЫЙ ШТИФТ С САМОБЛОКИРУЮЩЕЙСЯ ПРУЖИНОЙ
Спецификация
A
По модели стеллажа
B
Стальной лист 3 мм + самоблокирующийся штифт
C
Стальной лист 3 мм + самоблокирующийся штифт
Материал
A
Пружинная сталь
B
Q235B
C
Q345B
Покрытие
A
ГЦ ≥55 мкм по ISO 1461
B
ГЦ ≥55 мкм по ISO 1461
C
ГЦ ≥55 мкм по ISO 1461
Руководство по выбору
Руководство по выбору
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Условие | Рекомендуемый план | Ключевое обоснование |
| Общий склад (стандарт C3 по ISO 12944-2) | A·Общий склад: анкер с подрезкой M12-M16, углеродистая сталь оцинкованная, растяжение ≥18kN + пружинный самоконтрящийся предохранительный штифт (пружинная сталь) для каждой модели стеллажа | Анкеры с подрезкой используют чисто механическое распорное заклинивание — без ползучести; EN 15635 безопасная эксплуатация стеллажей |
| Высотный / автоматизированный склад (суровые условия C4 по ISO 12944-2) | B·Высотный склад: сквозная стяжная шпилька M16-M20, класс прочности 8.8 горячее цинкование (проходит сквозь плиту, зажимается шайбами и гайками) + отбойник из стального листа 3mm с самоконтрящимся штифтом (Q235B); ежегодные неразрушающие испытания на вырыв 5% болтов; усилить если сопротивление вырыву <70% от расчетного значения | Сопротивление вырыву химического анкера падает с 18kN до 10-12kN через 2 года (снижение 35-45%); сквозные стяжные шпильки не ограничены усилием вырыва; HDG ≥55µm по ISO 1461 |
| Экстремальные условия — высотный стеллаж ASRS >12m, полностью автоматизированный (C5-M по ISO 12944-2) | План C: сквозная стяжная шпилька M16-M20, класс прочности 8.8 горячее цинкование + отбойник из стального листа 3mm (Q345B) | Экстремальные условия C5-M по ISO 12944-2; максимальная защита |
| Блокировка балки при многократных ударах погрузчика во время загрузки/разгрузки | Предохранительные штифты балки должны быть пружинного самоконтрящегося типа (автоматически выскакивают и фиксируют стопорный язычок при установке); установить отбойники (стальной лист 3mm, согнутый для закрытия зоны перфорации) на каждом уровне балок на стойке; визуальный осмотр при ежедневном обходе; отсутствующие штифты заменять немедленно | Сила удара сама по себе не может выбить пружинные самоконтрящиеся штифты; выпавший штифт приводит к потере опоры одним концом балки, поддон наклоняется и груз соскальзывает |
| Неравномерная осадка пола при длительных тяжелых нагрузках (нагрузка на зону склада 5-15kN/m²) | Утолщить зону стеллажей до ≥200mm с двухслойным двухсторонним армированием при устройстве нового пола; на просевших полах установить регулируемые опорные пластины (диапазон регулировки ≥20mm) и повторно проверить вертикальность лазерным отвесом; ежегодно измерять вертикальность стеллажа — отклонение >1/300: разгрузить и отрегулировать; отклонение >1/200: немедленно разгрузить и отрегулировать анкерные болты | FEM 10.2.02 требует отклонение вертикальности стеллажа ≤1/200 от высоты; осадка основания накапливается с <1mm до 5-10mm; отклонение вертикальности увеличивается с <1/500 до >1/200 |
A
A · Стандартный склад
Стандартная среда C3 по ISO 12944-2

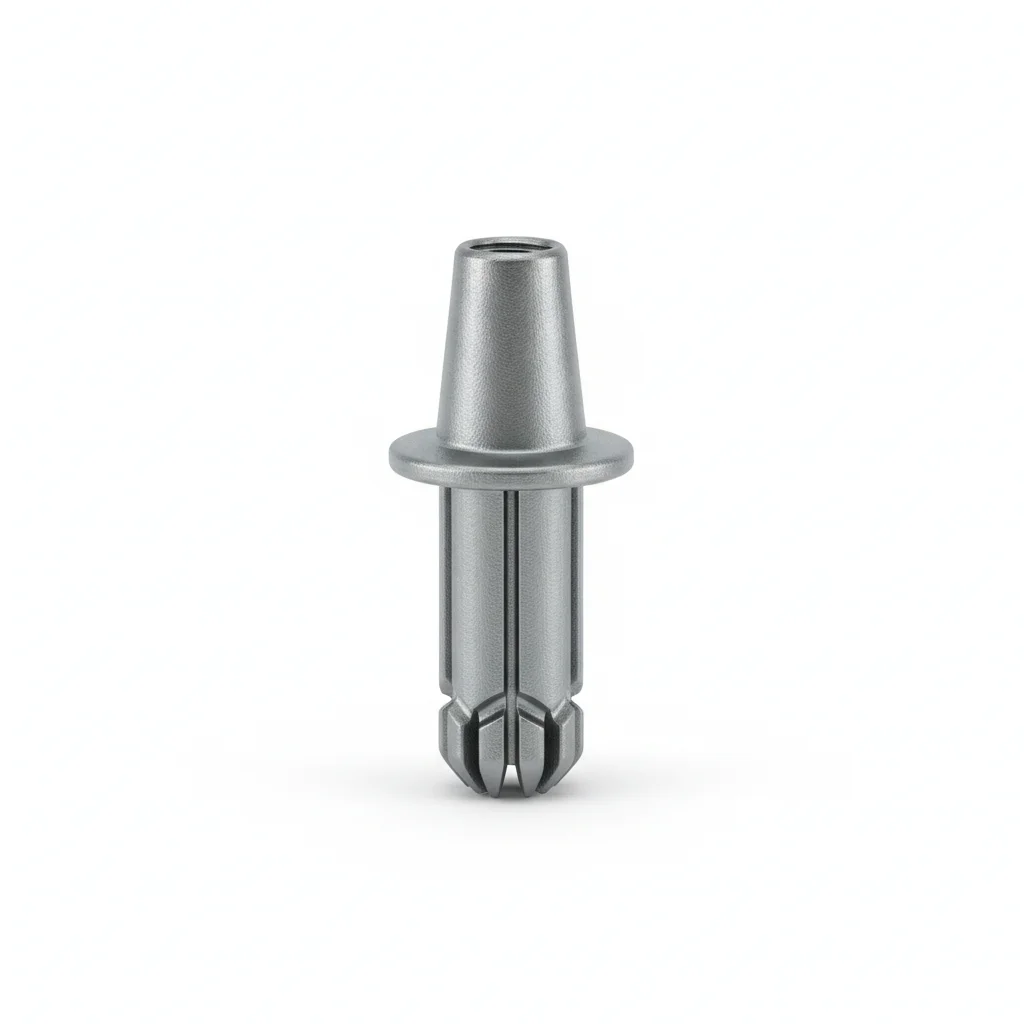

Подрезной механический анкер
Углеродная сталь оцинкованная · Растяжение ≥18 кН
Предохранительный штифт с самоблокирующейся пружиной
Пружинная сталь · —
| Подрезной механический анкер | Предохранительный штифт с самоблокирующейся пружиной | |
|---|---|---|
| Спецификация | M12–M16 | По модели стеллажа |
| Материал | Углеродная сталь оцинкованная | Пружинная сталь |
| Класс | Растяжение ≥18 кН | — |
| Покрытие | ГЦ ≥55 мкм по ISO 1461 | ГЦ ≥55 мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | от -20°C до +80°C | от -20°C до +80°C |
| Вес | ~0.5 кг/шт. | ~0.5 кг/шт. |
| MOQ | 100 шт. | 100 шт. |
| Упаковка | VCI-бумага + картон | VCI-бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Крепление стоек стеллажа | Фиксация балки |
Монтаж и обслуживание
Порядок монтажа
- Очистите поверхности изопропиловым спиртом (99.9%). Проверьте плоскостность (отклонение не более 0.1 мм на 100 мм).
- Нанесите состав для соединения на контактные поверхности. Установите крепёж с пружинной шайбой Бельвилля под головкой и гайкой.
- Проверьте соосность (отклонение не более 0.5 мм). Затягивайте в порядке звезды. Момент затяжки 42 Н·м ±2 Н·м с использованием откалиброванного ключа. Зафиксируйте в журнале контроля качества.
- Проверьте все крепёжные элементы на правильность посадки. Измерьте 5% выборку с помощью щупа — максимальный допустимый зазор 0.1 мм.
- Нанести маркировку краской для момент затяжки на головке болта, шайбе и гайке. Фотографировать готовую сборку с 3 углов для пакета документации контроля качества.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование крепежа неверного класса прочности для эксплуатационных условий | Крепёж выходит из строя при нагрузке ниже расчётного значения. Соединение разрушается в первом году эксплуатации, приводя к повреждению оборудования и незапланированным простоям. | Сверяйте класс прочности крепежа со спецификацией. Используйте откалиброванный динамометрический ключ с сертификатом точности ±3%. Фиксируйте все значения момента затяжки в протоколе установки. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности мешает правильной посадке соединения. Коррозия начинается на контактных поверхностях через 6–12 месяцев. Разрушение соединения происходит при пиковых нагрузках. | Очистите все контактные поверхности указанным растворителем. Проверьте чистоту визуально перед сборкой. Нанесите защитное покрытие в соответствии с условиями эксплуатации. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Затягивайте заново любой крепёж, если момент затяжки упал ниже 80% от нормативного. Заменяйте крепёж, если коррозия поражает более 5% площади поверхности или глубина ямок >0.3 мм. Раз в 3 года: полная разборка и осмотр 20% выборки. Раз в 5 лет: замена всех критических крепёжных элементов вне зависимости от состояния. Фиксируйте все результаты в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.
B
B · Высотный / автоматизированный склад
Суровая среда C4 по ISO 12944-2
Сквозная шпилька
Класс 8.8 горячее цинкование · —
Защитная пластина от ударов
Q235B · —
| Сквозная шпилька | Защитная пластина от ударов | |
|---|---|---|
| Спецификация | M16–M20 | Стальной лист 3 мм + самоблокирующийся штифт |
| Материал | Класс 8.8 горячее цинкование | Q235B |
| Класс | — | — |
| Покрытие | ГЦ ≥55 мкм по ISO 1461 | ГЦ ≥55 мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | от -20°C до +80°C | от -20°C до +80°C |
| Вес | ~0.5 кг/шт. | ~0.5 кг/шт. |
| MOQ | 100 шт. | 100 шт. |
| Упаковка | VCI-бумага + картон | VCI-бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Сквозное крепление через плиту | Защита высотных стеллажей от ударов |
Монтаж и обслуживание
Порядок монтажа
- Обезжирьте поверхности ацетоном. Проверьте шероховатость поверхности профилометром (Ra <3.2 мкм).
- Нанесите антикоррозийный состав для соединения, рассчитанный на температуру эксплуатации от -20 до 150°C. Используйте шайбы с PTFE-покрытием, если указано.
- Проверьте соосность по спецификации. Затягивайте в перекрестном порядке. Затягивайте до целевого значения момента. Проверьте 10% с помощью инструмента контроля. Фиксируйте с указанием параметров окружающей среды.
- Проведите испытание на вырыв 5% случайной выборки до 80% от пробной нагрузки. Замените любой крепёж, не прошедший порог приемки. Документируйте результаты испытаний.
- Нанесите атмосферостойкое защитное покрытие на все открытые поверхности крепежа. Установите контрольный образец коррозии вблизи критических соединений.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование крепежа неверного класса прочности для эксплуатационных условий | Крепёж выходит из строя при нагрузке ниже расчётного значения. Соединение разрушается в первом году эксплуатации, приводя к повреждению оборудования и незапланированным простоям. | Сверяйте класс прочности крепежа со спецификацией. Используйте откалиброванный динамометрический ключ с сертификатом точности ±3%. Фиксируйте все значения момента затяжки в протоколе установки. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности мешает правильной посадке соединения. Коррозия начинается на контактных поверхностях через 6–12 месяцев. Разрушение соединения происходит при пиковых нагрузках. | Очистите все контактные поверхности указанным растворителем. Проверьте чистоту визуально перед сборкой. Нанесите защитное покрытие в соответствии с условиями эксплуатации. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Затягивайте заново любой крепёж, если момент затяжки упал ниже 80% от нормативного. Заменяйте крепёж, если коррозия поражает более 5% площади поверхности или глубина ямок >0.3 мм. Раз в 3 года: полная разборка и осмотр 20% выборки. Раз в 5 лет: замена всех критических крепёжных элементов вне зависимости от состояния. Фиксируйте все результаты в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.
C
План C · Автоматизированная система хранения и поиска (ASRS)
Экстремально-суровая среда C5-M по ISO 12944-2
Сквозная шпилька
Класс 8.8 горячее цинкование · —
Защитная пластина от ударов
Q345B · —
| Сквозная шпилька | Защитная пластина от ударов | |
|---|---|---|
| Спецификация | M16–M20 | Стальной лист 3 мм + самоблокирующийся штифт |
| Материал | Класс 8.8 горячее цинкование | Q345B |
| Класс | — | — |
| Покрытие | ГЦ ≥55 мкм по ISO 1461 | ГЦ ≥55 мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | от -20°C до +80°C | от -20°C до +80°C |
| Вес | ~0.5 кг/шт. | ~0.5 кг/шт. |
| MOQ | 100 шт. | 100 шт. |
| Упаковка | VCI-бумага + картон | VCI-бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Экстремальные условия / максимальная защита | Экстремальные условия / максимальная защита |
Монтаж и обслуживание
Порядок монтажа
- Обезжирьте растворителем МЭК (метилэтилкетон). Проверьте шероховатость поверхности (Ra <1.6 мкм).
- Нанесите морской антикоррозийный состав, рассчитанный на температуру от -50 до 200°C. Используйте шайбы в оболочке из PTFE.
- Проверьте соосность (отклонение не более 0.3 мм). Затягивайте с помощью гидравлического натяжителя до целевого значения предварительной затяжки. PMI-проверка 10% выборки. Документируйте для аудита соответствия.
- Проведите неразрушающий контроль (НК) 10% выборки проникающим красителем. Замените любые элементы с признаками трещин.
- Нанесите защитный герметик по спецификации. Установите постоянную систему мониторинга состояния. Подайте отчет о соответствии в надзорный орган.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование крепежа неверного класса прочности для эксплуатационных условий | Крепёж выходит из строя при нагрузке ниже расчётного значения. Соединение разрушается в первом году эксплуатации, приводя к повреждению оборудования и незапланированным простоям. | Сверяйте класс прочности крепежа со спецификацией. Используйте откалиброванный динамометрический ключ с сертификатом точности ±3%. Фиксируйте все значения момента затяжки в протоколе установки. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности мешает правильной посадке соединения. Коррозия начинается на контактных поверхностях через 6–12 месяцев. Разрушение соединения происходит при пиковых нагрузках. | Очистите все контактные поверхности указанным растворителем. Проверьте чистоту визуально перед сборкой. Нанесите защитное покрытие в соответствии с условиями эксплуатации. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Затягивайте заново любой крепёж, если момент затяжки упал ниже 80% от нормативного. Заменяйте крепёж, если коррозия поражает более 5% площади поверхности или глубина ямок >0.3 мм. Раз в 3 года: полная разборка и осмотр 20% выборки. Раз в 5 лет: замена всех критических крепёжных элементов вне зависимости от состояния. Фиксируйте все результаты в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.
Ссылочные стандарты
Нормативные документы
Возможности поставщика
Качество, поставка и индивидуальное производство
Контроль качества
- ✓Сертификаты материалов MTC с каждой партией
- ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
- ✓100% контроль или выборочный контроль по AQL перед отгрузкой
Поставка
- ✓Стандартные изделия под заказ: 7-15 дней
- ✓Нестандартные изделия: 25-45 дней
- ✓Поддержка FOB/CIF/DDP
Индивидуальное производство
- ✓Анализ чертежей и подбор материала
- ✓Нестандартные размеры, головки и резьба
- ✓Поддержка мелкосерийного изготовления образцов
Сертификация и документы
- ✓Сертификаты материалов (MTC)
- ✓Отчёты спектрального анализа
- ✓Отчёты испытаний в соляном тумане (по запросу)
Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
Частые вопросы
Часто задаваемые вопросы
Рекомендуемое чтение
Продолжить чтение и следующий шаг
За пределами технических характеристик
Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.
Возможности поставки →
