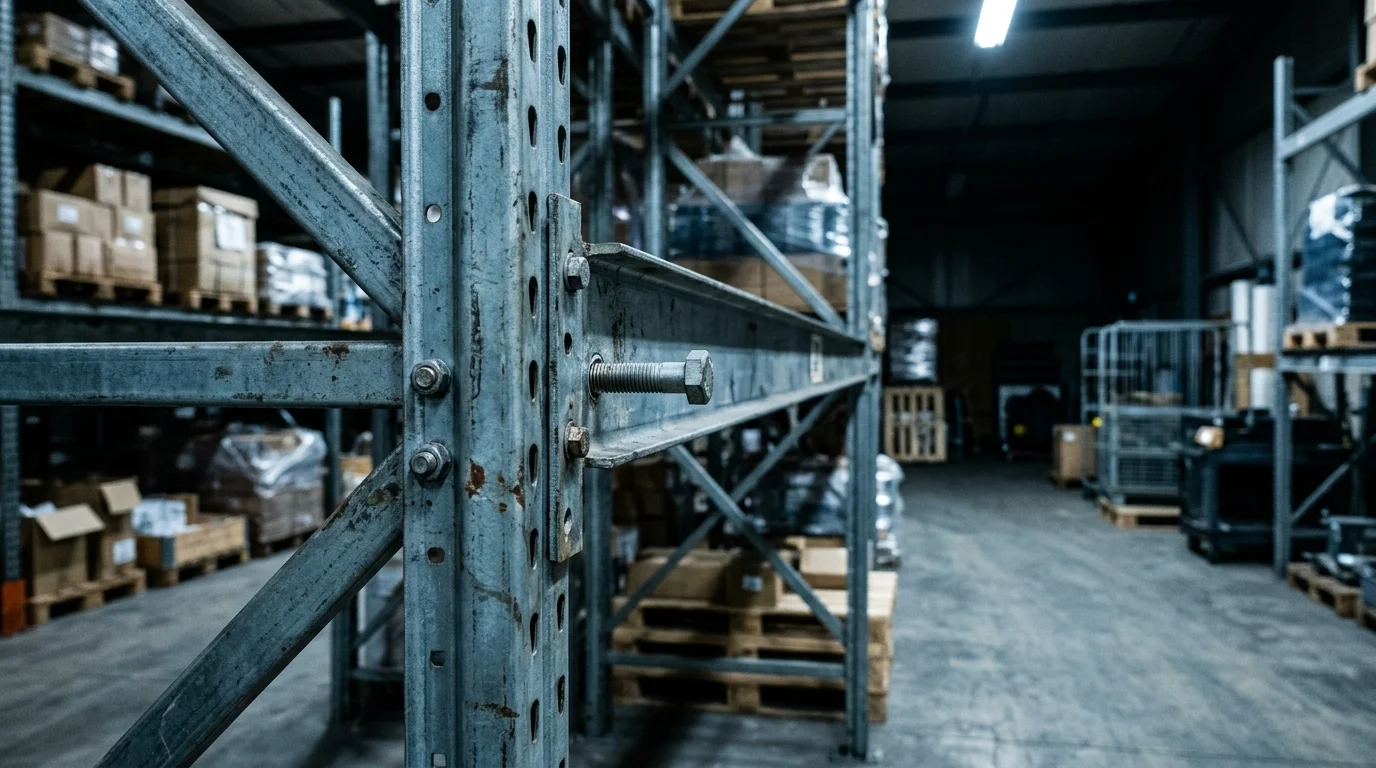

Крепёжные изделия для складов и логистики — Стеллажи редко ломаются из-за стали; они ломаются в соединениях
Погрузчик въехал в стойку в центре обработки заказов электронной коммерции, и весь секция селективного стеллажа обрушилась, как домино. Последующий анализ не обвинил сталь стеллажа — он выявил анкерные болты с недостаточной несущей способностью и отсутствующие шпильки безопасности для балок. В соответствии с RMI ANSI MH16.1, каждый соединитель балки должен иметь запирающее устройство; по стандарту AS 4084 анкерные болты должны обеспечивать минимальную растягивающую способность 4 кН. Мы поставляем полный комплект — соединители стоек класса прочности 8.8, химические анкеры (M12–M20), шпильки безопасности для балок, ограждения колонн и оборудование рамп — разработанные для требований осмотра по жизненному циклу EN 15635.
Сравнение решений
Сравнение вариантов анкеровки стеллажей
Анкеровка пола является первой линией защиты для любой системы стеллажей — и первым, что проверяют инспекторы.
| Вариант | Состояние пола | Сейсмическая устойчивость / усталость | Скорость монтажа | Стоимость | Лучше всего подходит для |
|---|---|---|---|---|---|
| Анкерные болты распорного типа | Прочное, неповрежденное бетонное покрытие класса ≥C25 | Слабая сторона: ослабляется при вибрации, требуется программа повторной затяжки | Низкая | Быстрая: можно нагружать немедленно | Легкие и средние стеллажи, низкая нагрузка погрузчиками, несейсмические районы |
| Химические анкеры ⭐ Рекомендуемые Рекомендуем | Поврежденный бетон, полы холодильных хранилищ | Сильная сторона: отсутствие распорного напряжения, хорошая усталостная прочность | Средняя | Средняя: очистка отверстия, инъецирование, отверждение ≥24ч (зимняя смола при температурах ниже 5°C) | Тяжелые селективные стеллажи, автоматизированные системы хранения и извлечения (AS/RS), сейсмические районы |
| Анкерные болты с подрезкой | Поврежденный бетон, сейсмоопасные районы | Самая сильная: механическая фиксация, близка к производительности анкеров, установленных в бетон | Высокая | Медленная: специальное сверление + подрезка | Автоматизированные системы хранения и извлечения (AS/RS) и высотные склады, где при отказе анкера нет времени на восстановление |
Справочно: методы проектирования анкеров ETAG 001 / EN 1992-4. Окончательный выбор требует кернового испытания реальной плиты.
Выбор решения
3-шаговая схема выбора
1. Проверка плиты — класс бетона, толщина, состояние трещин (керновое испытание) 2. Определение нагрузки и сейсмического класса — нагрузка на уровень, интенсивность сейсмического проектирования, ручная или автоматическая эксплуатация 3. Подбор матрицы анкеровки — Пути A / B / C автоматически подбирают анкеры и соединители
01
Путь A · Стандартный склад с нормальными условиями
Для: прочная плита, несейсмический район, средняя нагрузка погрузчиков
- Селективные паллетные стеллажи + анкерные болты M12 распорного типа + соединители стоек класса прочности 8.8 + полный набор шпилек безопасности для балок. Самая низкая стоимость, самый быстрый монтаж — при поддержке строгой программы инспекции.
- Вариант с самой низкой стоимостью, быстрый монтаж, анкерные болты распорного типа допустимы на прочном бетоне класса C25 и выше
Путь A · Стандартный склад с нормальными условиями — решение →
02
Путь B · Холодильное хранилище и повышенная влажность
Для: холодильные склады, прибрежные склады, полы с опасностью конденсации
- Соединители с горячим цинкованием (≥65 мкм по ISO 1461) или дакромет + зимние химические анкеры + ограждения колонн в стандартной комплектации. Низкие температуры замедляют отверждение смолы; обычная углеродистая сталь теряет ударную вязкость.
- Горячее цинкование ≥65 мкм предотвращает коррозию от конденсата, зимняя смола отверждается при температурах ниже 5°C, ограждения колонн входят в комплект
Путь B · Холодильное хранилище и повышенная влажность — решение →
03
Путь C · Высокая плотность / Автоматизированные системы (AS/RS)
Для: автоматизированных систем хранения и извлечения (AS/RS), шаттловых систем, сейсмических районов
- Химические или анкерные болты с подрезкой + сейсмическое раскрепление + непрерывный мониторинг вертикальности стоек. Автоматизация допускает гораздо меньшее отклонение стеллажа, чем ручные операции — при отказе анкера нет времени на восстановление.
- Анкерные болты с подрезкой для максимальной сейсмической надежности, мониторинг вертикальности для допусков AS/RS
Путь C · Высокая плотность / Автоматизированные системы (AS/RS) — решение →
Инженерные кейсы
Справочник по типичной конфигурации
На основе FEM 10.2.02, EN 15635 и практики основных производителей стеллажей. Только для справки — руководствуйтесь расчетами производителя стеллажей.
| Элемент | Типичные характеристики / требования | Основание проектирования / источник |
|---|---|---|
| Анкерные болты для пола | Химические анкеры M12–M20, растягивающая способность ≥4 кН | AS 4084, ETAG 001 |
| Болты рам стоек | Класс прочности 8.8, затянуты по спецификации OEM | GB/T 3098.1 / ISO 898-1 |
| Соединители балок и шпильки безопасности | Соединитель с ≥3 лапками плюс одна запирающая шпилька на конец балки | RMI ANSI MH16.1, EN 15512 |
| Ограждения колонн | Высота ≥400 мм, независимо анкерованы к полу (не крепятся к стеллажу) | EN 15635 руководство по защите |
| Компоненты подъёмников рамп | Динамическая грузоподъемность 6–10 т, кромка ≥400 мм | EN 1398 |
| Ролики конвейеров | Ø50/Ø60 оцинкованные или с полиуретановым покрытием, валы с пружинной загрузкой | CEMA стандарты по обработке единичных грузов |
Шаблоны для типичных условий. Холодильные хранилища, сейсмические районы и автоматизированные системы — свяжитесь с нами для получения рекомендаций по конкретному проекту.
Окончательный выбор должен быть проверен производителем стеллажей или инженером-конструктором.
Бесплатная услуга по составлению ведомости крепежа
Отправьте нам чертеж вашего стеллажа или список комплектующих OEM — мы составим бесплатную ведомость крепежа: спецификации анкеров, соединителей, шпилек безопасности, ограждений и оборудования рамп с указанием количеств (только для закупки, не для расчета конструкции).
Бесплатная подготовка BOM →Связанные крепёжные изделия
Объедините в одном запросе на предложение для получения пакетной цены.
Может быть включен в список запросов для получения скидок при совместной закупке.
Техническое обоснование
Стандарты и справочники
Параметры составлены из открытых стандартов; для проектирования проекта проконсультируйтесь с профессиональным инженером.
Стеллажи и складское оборудование
- FEM 10.2.02 — Проектирование паллетных стеллажей
Область применения:Несущая способность и коэффициенты безопасности - EN 15512 — Регулируемые паллетные стеллажи
Область применения:Требования к соединителям балок и запиранию - EN 15635:2008 — Эксплуатация и техническое обслуживание оборудования для хранения
Область применения:Классификация повреждений и ежегодный осмотр - AS 4084 — Стальные стеллажи для хранения (Австралия)
Область применения:Базовая растягивающая способность анкеров - RMI ANSI MH16.1 — Проектирование промышленных стеллажей (США)
Область применения:Запирающие устройства для балок
Анкеровка и крепёж
- ETAG 001 / EN 1992-4 — Металлические анкеры и проектирование анкеровки
Область применения:Выбор анкеров для пола - GB/T 3098.1 / ISO 898-1 — Механические свойства крепежа
Область применения:Болты класса прочности 8.8 - ISO 1461:2022 — Горячее цинкование
Область применения:≥65 мкм для холодных/влажных условий
Оборудование рамп
- EN 1398 — Подъёмники рамп
Область применения:Номинальная грузоподъемность и устройства безопасности
Отказ от ответственности: параметры составлены из открытых стандартов; для проектирования проекта проконсультируйтесь с профессиональным инженером.
