Каковы основные причины протечек уплотнительных полос мостов?

Три основные причины: ① Старение и растрескивание полосы (обычно после >10 лет эксплуатации) → Регулярный осмотр и замена; ② Недостаточная или чрезмерная компрессия при установке → Контроль скорости компрессии 20-30% по проекту; ③ Отслаивание на стыках → Очистите основание и используйте специальную грунтовку для повышения адгезии. Рекомендуется осмотр ежеквартально, комплексная проверка перед сезоном дождей.

Как определить, нужна ли замена уплотнительной полосы?

Четыре критерия: ① Сквозные трещины или затвердение с потерей эластичности; ② Остаточная деформация >30%; ③ Просачивание воды на стыках при неэффективном ремонте; ④ Накопленный срок службы достигает 80% от расчетного. Рекомендуется привлечь профессиональную испытательную лабораторию для испытаний на растяжение и твердость.

Как повысить надежность системы уплотнения?

Четыре меры: ① Выбор материала на основе перемещения и среды (Малое перемещение - EPDM / Среднее - CR / Большое - FKM); ② Строгий контроль компрессии при установке и качества склейки; ③ Установка дренажных каналов для предотвращения скопления воды; ④ Регулярная очистка и осмотр состояния старения. Качественные уплотнители при стандартном монтаже увеличивают срок службы гидроизоляции в 2-3 раза.

Почему уплотнительные полосы компенсационных швов мостов нуждаются в замене каждые 8 лет?

Три главных врага: Озон вызывает растрескивание поверхности EPDM → Вода проникает → Зимой замерзает → Полоса разрывается → Порочный круг. Самое опасное сочетание - высокий озон от гроз на юге + противооблёжные соли на севере. Расчетный срок службы 15-20 лет, фактический 8-10 лет. Северные мосты с EPDM - сохраняет эластичность при -30°C; Хлоропреновый каучук CR более устойчив к озону, но твердеет при -25°C. Уплотнители должны быть рассчитаны на извлечение сверху - нет необходимости в разборке компенсационного шва, достаточно полуполосного закрытия дороги для замены.

Гражданское строительство/Мосты и тоннели/Уплотнители мостов

Сравнение материалов мостовых уплотнителей: EPDM, CR, FKM для устойчивости к озону и солям

Уплотнители компенсационных швов мостов подвержены растрескиванию от озона, низкотемпературной хрупкости и агрессивному воздействию противооблёжных солей. EPDM обеспечивает атмосферостойкость для мостов с малым перемещением; CR обеспечивает маслостойкость и устойчивость к морской воде для тяжелонагруженных прибрежных мостов; FKM выдерживает экстремальные температуры и химическое воздействие для морских мостов. Сравните скорости старения, остаточная деформация при сжатии и химическую стойкость для выбора правильной уплотнительной полосы и крепежа

Возможности поставки →

Аудит рисков // Инженерная диагностика

Руководство по ошибкам при закупках

"На производственной линии это происходит каждый день."

QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS

Риск-01

Старение уплотнительных полос компенсационных швов под двойным воздействием озона и УФ-излучения

Уплотнительные полосы EPDM компенсационных швов мостов подвержены круглогодичному воздействию погоды. Летняя температура дорожного покрытия 60-70°C и концентрация озона 50-100ppb вызывают растрескивание поверхности EPDM. Дождевая вода, содержащая Cl⁻ (зимние противооблёжные соли), проникает в компенсационный шов, ускоряя коррозию металлических бортовых балок и анкерных болтов.

Корректирующие меры

Используйте качественные уплотнительные полосы EPDM, соответствующие стандарту ASTM D1149 (требующему поверхность с трещинами ≤1мм после 50ppb×70°C×72ч). Избегайте низкокачественного EPDM с избыточным наполнителем и недостаточной вулканизацией. Также можно применять дополнительные меры, такие как защитные покрытия или регулярный осмотр и замену.

Риск-02

Низкотемпературное хрупкое разрушение и долгосрочная остаточная деформация

При температуре -40°C обычные уплотнительные полосы из хлоропренового каучука теряют эластичность, остаточная деформация превышает 40%, что приводит к потере герметичности. Длительное воздействие (5 лет) при -30°C снижает прочность EPDM на разрыв на 30%.

Корректирующие меры

Используйте модифицированный для низких температур состав EPDM, обеспечивающий остаточную деформацию <20% при -50°C, прошедший усталостные испытания на 5 млн циклов.

Риск-03

Коррозия от противооблёжных солей и химического воздействия масел

Зимние противооблёжные соли мостов (хлорид натрия, хлорид кальция, концентрация 15%) и утечки масла из транспорта вызывают набухание хлоропренового каучука >15%, снижение прочности на разрыв на 50%. Срок службы фторкаучука <1000 часов в среде масляной ванны при 150°C.

Корректирующие меры

Выбирайте фторкаучук или маслоустойчивый композитный слой EPDM, выдерживающий испытание соляным туманом 1000 часов без растрескивания, срок службы >2000 часов в масляной ванне при 150°C.

Особенности условий эксплуатации

Контрольные точки старения материалов для закупки мостовых уплотнителей

Отказ уплотнительной полосы моста часто начинается с растрескивания поверхности под воздействием озона и УФ-излучения, затем ускоряется проникновением противооблёжных солей. Три резиновых материала - EPDM, CR, FKM - имеют различные механизмы старения, влияющие на циклы замены и риск коррозии крепежа

Что проверить

1EPDM: Хорошая устойчивость к озону, но прочность на разрыв падает на 30% после 5 лет при -30°C
2CR: Устойчив к маслам и морской воде, разрывная прочность на 30% выше, чем у EPDM, но набухает >15% в противооблёжных солях; указывайте CR только для прибрежных районов или тяжелого транспорта
3FKM: Выдерживает -20~200°C и химическое воздействие, но срок службы <1000 часов в масляной ванне при 150°C; убедитесь, что диапазон температур соответствует расположению моста
4Крепежные скобы: 304 нержавеющая сталь для стандартных, 316L для прибрежных, Inconel 625 для экстремальных условий; шаг скоб влияет на равномерность компрессии уплотнителя

Пункт проверки	Почему это важно	Что указать в запросе/чертеже
Испытание на старение под воздействием озона и УФ	Растрескивание поверхности позволяет воде и Cl⁻ достигать металлических бортовых балок и анкерных болтов, вызывая коррозию	Запросите испытание на устойчивость к озону по ASTM D1149
Остаточная деформация при низких температурах	Уплотнитель теряет эластичность при -40°C, вызывая протечки и повреждение компенсационного шва льдом	Проверьте класс материала для минимальной расчетной температуры
Набухание от противооблёжных солей	Набухание CR >15% в растворе 15% NaCl/CaCl2 ухудшает прилегание уплотнителя и ускоряет коррозию скоб	—
Материал и шаг скоб	Коррозия скоб или неправильный шаг вызывают неравномерную компрессию уплотнителя и преждевременный выход из строя	Укажите материал скоб (304/316L/Inconel) в соответствии с классом коррозионной агрессивности

Данные о старении материалов взяты со страницы; фактические характеристики зависят от индекса УФ-излучения, температурного диапазона и частоты применения противооблёжных солей на конкретном мосту. Запросите у поставщика сертификаты материалов и отчеты об испытаниях на старение

Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы

Технический справочник отрасли

После растрескивания уплотнительной ленты: как вода и хлориды достигают анкерных болтов торца балки

Уплотнительная лента — первый рубеж гидроизоляционной линии деформационного шва: пока она противостоит старению, сталь торца балки и анкерные болты за ней остаются сухими. Озон и УФ-излучение вызывают растрескивание резины и лишают ее эластичности; как только дождевая вода прорывается через повреждение, хлориды переносят коррозию по зазорам к металлическим деталям — и на каждом звене этой цепи есть контрольная точка для перехвата.

1Уплотнительная лента находится на открытом воздухе круглый год; озон и УФ-излучение вызывают растрескивание поверхности резины и лишают ее эластичности, а дождевая вода напрямую прорывается через повреждение в деформационный шов
2Дождевая вода переносит хлориды противогололедных реагентов или морскую соль вниз по зазорам торца балки; под пролетным строением сохраняется влажный или переменно-влажный режим, и хлориды снова и снова концентрируются в щелях
3Сталь торца балки и анкерные болты остаются влажными, при этом нержавеющие или оцинкованные детали контактируют с углеродистой сталью, поэтому щелевая коррозия и гальваническая коррозия суммируются, и после отказа защиты они поражают сам металл
4Преднатяг анкерных болтов снижается, опорные части и шов испытывают ударные нагрузки при циклической транспортной нагрузке со смещением за предельные значения, при этом коррозия ускоряется, а в условиях солевого тумана и морских брызг это может закончиться разрушением и смещением
5Точки перехвата: заменить уплотнитель при появлении сетки микротрещин или потере эластичности, удерживая первый рубеж; в окно замены также выполнить ультразвуковой контроль преднатяга анкерных болтов с повторной затяжкой или заменой при выходе за критерий

В данном слоте оценки порядка величины не используются.

Технический справочник отрасли

Четыре коррозионных фактора, с которыми в первую очередь сталкивается зона уплотнения деформационного шва

Коррозия в зоне шва не имеет единственного источника: зимние противогололедные соли, выхлопные газы транспорта, прибрежный ветер и циклы замораживания-оттаивания поступают разными путями, и каждому соответствует свое решение по материалу и защите.

Хлориды противогололедных солей: зимняя талая вода просачивается внутрь, и хлориды концентрируются в щелях — торец балки и анкерная зона принимают первый ударКислые выхлопные газы транспорта: выхлопы от движения по проезжей части присоединяются к противогололедной соли и солевому туману в коррозионной нагрузке — нельзя проектировать защиту только от солевого туманаПрибрежный солевой туман: приморские и морские мосты получают аэрозоль и брызги непосредственно на элементы шваЦиклы замораживания-оттаивания: в холодных регионах вода в шве многократно замерзает и расширяется, расширяя трещины и зазоры, при этом солевой раствор концентрируется

В данном слоте оценки порядка величины не используются.

Технический справочник отрасли

Замена уплотнительных лент при обслуживании: как формировать запас и какие документы запрашивать

Уплотнительные ленты — это запасные части, и логика их закупки отличается от линии крепежа для нового строительства — кто инициирует заказ, чему должен соответствовать запас и какие документы сопровождают заказ, должно быть определено до запроса котировок.

На мосту нового строительства крепеж поставляется по линии генерального подрядчика и завода металлоконструкций, а материал задается проектной организацией; потребность в замене уплотнений, напротив, исходит от службы эксплуатации и планируется в соответствии с регламентом обслуживания. Запас подчиняется трем правилам: соответствие оригиналу по размеру и материалу — сечение, твердость и шаг клипс при замене нельзя понижать, иначе две стороны одного шва получат разную герметичность и ресурс; сохранение прослеживаемости партий, при этом смешанные партии не допускаются к хранению в запасе; и сопровождение заказа документами — для ответственных деталей опорных частей и анкеровки требуются протоколы типовых испытаний, для запасных уплотнительных лент — заводской сертификат, детали без сертификации не изготавливаются (красная линия поставки: детали без сертификации не поставляются).

В данном блоке оценки порядка величин не используются.

Сравнение решений

Сравнение ключевых параметров трёх решений

Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.

Решение A

Малое перемещение (≤80мм) / Обычные автодорожные мосты

10-15 лет

Экономичный

Решение B

Среднее перемещение (80-160мм) / Тяжелый транспорт / Прибрежная среда

15-25 лет

Средний

Решение C

Большое перемещение (>160мм) / Экстремальный температурный режим / Требование сверхдолговечности

25-40 лет

Высокий

	A · Вариант A · Стандартная уплотнительная полоса EPDM	B · Вариант B · Тяжелонагруженная уплотнительная полоса CR (хлоропреновый каучук)	C · Вариант C · Экстремальная уплотнительная полоса FKM (фторкаучук)
1. УПЛОТНИТЕЛЬНАЯ ПОЛОСА КОМПЕНСАЦИОННОГО ШВА
Спецификация	Сечение 40×30мм, твердость по Шору 60A, рабочий диапазон температур -40~120°C	Сечение 60×40мм, твердость по Шору 65A, рабочий диапазон температур -30~100°C	Сечение 80×50мм, твердость по Шору 70A, рабочий диапазон температур -20~200°C
Материал	Резина EPDM	Резина EPDM	Резина EPDM
Класс	Твердость по Шору 60A	Твердость по Шору 65A	Твердость по Шору 70A
Покрытие	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461
2. КРЕПЕЖНАЯ СКОБА
Спецификация	Нержавеющая сталь 304, штампованная деталь, шаг 300мм	316L Нержавеющая сталь, литье под давлением, шаг 250мм	Inconel 625, точное литье, шаг 200мм
Материал	304	316L Нержавеющая сталь	—
Покрытие	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461
3. ПРОКЛАДОЧНЫЙ СТЕРЖЕНЬ (БЭКР-РОД)
Спецификация	Закрытоячеистый вспененный полиэтилен (PE), диаметр 20мм	Открытоячеистый вспененный PU, диаметр 30мм, коэффициент упругости ≥90%	Волокно Al2O3-SiO2, рабочий диапазон температур 1200°C
Материал	—	PU	—
Покрытие	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461
4. ГЕРМЕТИК
Спецификация	Силиконовый атмосферостойкий герметик, подвижность ±25%	Клей MS-полимер, подвижность ±35%, устойчив к морской воде	Материал FVMQ, подвижность ±50%, устойчив к топливу
Материал	Резина EPDM	—	Резина EPDM
Покрытие	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461
5. ОЧИСТИТЕЛЬ
Спецификация	На основе изопропилового спирта, для очистки поверхности под склейку	Эпоксидная грунтовка, повышает адгезию	RFID чип, записывает время установки и данные осмотров
Материал	—	—	Резина EPDM
Покрытие	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461

1УПЛОТНИТЕЛЬНАЯ ПОЛОСА КОМПЕНСАЦИОННОГО ШВА

Спецификация

Сечение 40×30мм, твердость по Шору 60A, рабочий диапазон температур -40~120°C

Сечение 60×40мм, твердость по Шору 65A, рабочий диапазон температур -30~100°C

Сечение 80×50мм, твердость по Шору 70A, рабочий диапазон температур -20~200°C

Материал

Резина EPDM

Класс

Твердость по Шору 60A

Твердость по Шору 65A

Твердость по Шору 70A

Покрытие

Горячее цинкование ≥55мкм по ISO 1461

2КРЕПЕЖНАЯ СКОБА

Спецификация

Нержавеющая сталь 304, штампованная деталь, шаг 300мм

316L Нержавеющая сталь, литье под давлением, шаг 250мм

Inconel 625, точное литье, шаг 200мм

Материал

304

316L Нержавеющая сталь

—

Покрытие

Горячее цинкование ≥55мкм по ISO 1461

3ПРОКЛАДОЧНЫЙ СТЕРЖЕНЬ (БЭКР-РОД)

Спецификация

Закрытоячеистый вспененный полиэтилен (PE), диаметр 20мм

Открытоячеистый вспененный PU, диаметр 30мм, коэффициент упругости ≥90%

Волокно Al2O3-SiO2, рабочий диапазон температур 1200°C

Материал

—

Покрытие

Горячее цинкование ≥55мкм по ISO 1461

4ГЕРМЕТИК

Спецификация

Силиконовый атмосферостойкий герметик, подвижность ±25%

Клей MS-полимер, подвижность ±35%, устойчив к морской воде

Материал FVMQ, подвижность ±50%, устойчив к топливу

Материал

Резина EPDM

—

Резина EPDM

Покрытие

Горячее цинкование ≥55мкм по ISO 1461

5ОЧИСТИТЕЛЬ

Спецификация

На основе изопропилового спирта, для очистки поверхности под склейку

Эпоксидная грунтовка, повышает адгезию

RFID чип, записывает время установки и данные осмотров

Материал

—

Резина EPDM

Покрытие

Горячее цинкование ≥55мкм по ISO 1461

Руководство по выбору

Как выбрать решение для мостового уплотнителя на основе перемещения?

Условие эксплуатации	Рекомендуемый вариант	Ключевое обоснование
Малое перемещение (≤80mm), обычный автодорожный мост	План A Стандартная уплотнительная лента EPDM (наименьшая стоимость)	EPDM атмосферостойкий, термостойкость -40~120°C, твердость по Шору 60A, зажим 304 @300mm
Среднее перемещение (80-160mm), интенсивное движение, прибрежная среда	План B Усиленная уплотнительная лента CR из хлоропренового каучука	Стойкость к маслу и морской воде, прочность на разрыв на 30% выше чем у EPDM, кованый зажим 316L @250mm, -30~100°C
Большое перемещение (>160mm), экстремальный перепад температур, сверхдлительный срок службы	План C Экстремальная уплотнительная лента FKM из фторкаучука	Выдерживает -20~200°C + химическое воздействие, зажим прецизионного литья Inconel 625 @200mm
Среда с низкой температурой -40°C	Применять низкотемпературную модифицированную рецептуру EPDM (остаточная деформация при сжатии <20% при -50°C)	Обычный CR теряет эластичность, остаточная деформация при сжатии превышает 40% при -40°C; прочность EPDM на растяжение снижается на 30% через 5 лет при -30°C
Среда противогололедных солей (15% NaCl/CaCl2) или утечки масла	Выбирать фторкаучук или маслостойкий композитный слой EPDM	Объемное набухание CR >15%, прочность на растяжение падает на 50%; ресурс FKM <1000 часов при погружении в масло при 150°C

Получить рекомендацию по выбору

РешенияВариант A · Стандартная уплотнительная полоса EPDM Вариант B · Тяжелонагруженная уплотнительная полоса CR (хлоропреновый каучук)Вариант C · Экстремальная уплотнительная полоса FKM (фторкаучук)

Вариант A · Стандартная уплотнительная полоса EPDM

C3 Стандартная по ISO 12944-2

Крепежная скоба — 304 — — Крепежная скоба
304 · —

	Уплотнительная полоса компенсационного шва	Крепежная скоба	Прокладочный стержень (бэкр-род)	Герметик	Очиститель
Спецификация	Сечение 40×30мм, твердость по Шору 60A, рабочий диапазон температур -40~120°C	Нержавеющая сталь 304, штампованная деталь, шаг 300мм	Закрытоячеистый вспененный полиэтилен (PE), диаметр 20мм	Силиконовый атмосферостойкий герметик, подвижность ±25%	На основе изопропилового спирта, для очистки поверхности под склейку
Материал	Резина EPDM	304	—	Резина EPDM	—
Класс	Твердость по Шору 60A	—	—	—	—
Покрытие	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461
Коррозия	Не применимо (полимер)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	Не применимо (полимер)	C3 (ISO 12944-2)
Темп.	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C
Вес	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт
MOQ	100 шт	100 шт	100 шт	100 шт	100 шт
Упаковка	VCI бумага + картон	VCI бумага + картон	VCI бумага + картон	VCI бумага + картон	VCI бумага + картон
Стандарт	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1
Применение	Рабочий диапазон температур -40~120°C	Шаг 300мм	Диаметр 20мм	Подвижность ±25%	Для очистки поверхности под склейку

Монтаж и обслуживание

Порядок монтажа

Очистите поверхности изопропиловым спиртом (99.9%). Проверьте плоскостность в пределах 0.1mm на 100mm.
Нанесите герметик на контактные поверхности. Установите крепеж с шайбой Бельвилля под головкой и гайкой.
Проверить выравнивание в пределах 0.5mm. Затянуть по звёздообразной схеме. Применить момент затяжки 42 Nm +/-2 Nm с помощью калиброванного ключа. Отразить в журнале контроля качества.
Проверьте все крепежные элементы на правильность установки. Отмерьте 5% выборки с помощью щупа.
Нанесите защитную краску. Сфотографируйте смонтированную конструкцию с 3-х ракурсов для документации.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Использование крепежа неправильного класса для эксплуатационных условий	Крепеж выходит из строя до расчетной нагрузки. Шов разделяется в рабочих условиях в первый год.	Проверьте класс крепежа по спецификации. Используйте калиброванный моментный ключ с допуском +/-3%. Документируйте все значения.
Пропуск подготовки поверхности перед установкой крепежа	Загрязнение поверхности препятствует правильной установке шва. Коррозия начинается через 6-12 месяцев.	Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (в зависимости от того, что наступит раньше). Повторно затянуть любой крепёж, момент затяжки которого составляет менее 80% от указанного момента затяжки. Заменить крепёж с коррозией, поражающей более 5% площади поверхности, или с глубиной язвенной коррозии более 0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: заменить все критические крепёжные изделия независимо от состояния. Задокументировать все результаты в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимальная допустимая потеря натяжения: 15%.

Вариант B · Тяжелонагруженная уплотнительная полоса CR (хлоропреновый каучук)

C4 Жесткая по ISO 12944-2

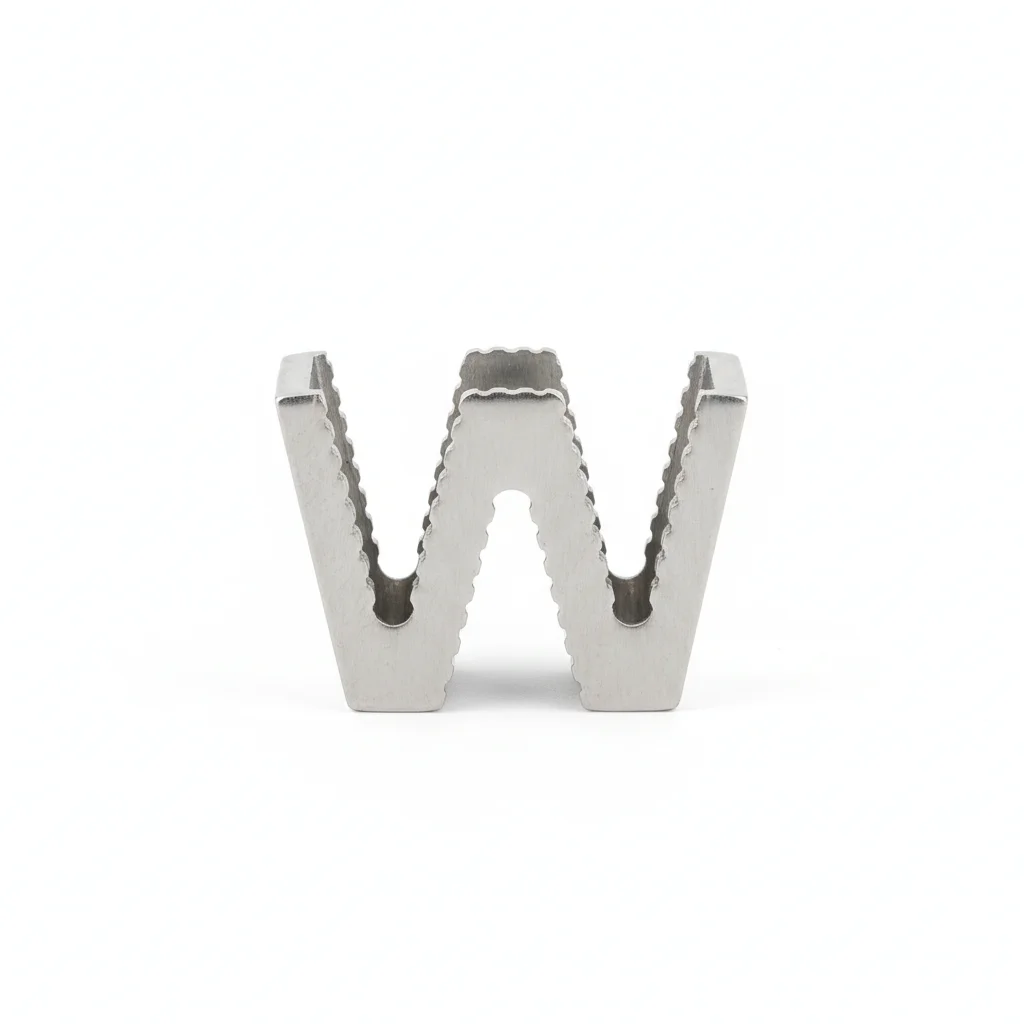

Усиленная крепежная скоба — 316L Нержавеющая сталь — — Усиленная крепежная скоба
316L Нержавеющая сталь · —

	Уплотнительная полоса компенсационного шва	Усиленная крепежная скоба	Полиуретановый прокладочный стержень	Модифицированный силиконовый клей	Антикоррозионная грунтовка
Спецификация	Сечение 60×40мм, твердость по Шору 65A, рабочий диапазон температур -30~100°C	316L Нержавеющая сталь, литье под давлением, шаг 250мм	Открытоячеистый вспененный PU, диаметр 30мм, коэффициент упругости ≥90%	Клей MS-полимер, подвижность ±35%, устойчив к морской воде	Эпоксидная грунтовка, повышает адгезию
Материал	Резина EPDM	316L Нержавеющая сталь	PU	—	—
Класс	Твердость по Шору 65A	—	—	—	—
Покрытие	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461
Коррозия	Не применимо (полимер)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)
Темп.	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C
Вес	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт
MOQ	100 шт	100 шт	100 шт	100 шт	100 шт
Упаковка	VCI бумага + картон	VCI бумага + картон	VCI бумага + картон	VCI бумага + картон	VCI бумага + картон
Стандарт	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1
Применение	Рабочий диапазон температур -30~100°C	Шаг 250мм	Коэффициент упругости ≥90%	Устойчив к морской воде	Повышает адгезию

Монтаж и обслуживание

Порядок монтажа

Обезжирить поверхности с помощью ацетона. Проверить шероховатость поверхности Ra <3.2um.
Нанесите антикоррозионный герметик для диапазона -20 до 150°C. Используйте шайбы с PTFE-покрытием.
Проверьте соосность по спецификации. Затяжка крестообразно. Проверьте 10% с помощью инструмента. Запишите с данными об окружающей среде.
Отрывная проба 5% случайной выборки на 80% от пробной нагрузки. Замените любую ниже порога приемки.
Нанесите атмосферостойкое защитное покрытие. Установите контрольный купон/пластина-свидетель коррозии рядом с критическими швами.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Использование крепежа неправильного класса для эксплуатационных условий	Крепеж выходит из строя до расчетной нагрузки. Шов разделяется в рабочих условиях в первый год.	Проверьте класс крепежа по спецификации. Используйте калиброванный моментный ключ с допуском +/-3%. Документируйте все значения.
Пропуск подготовки поверхности перед установкой крепежа	Загрязнение поверхности препятствует правильной установке шва. Коррозия начинается через 6-12 месяцев.	Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затянуть любой крепёж, у которого момент затяжки ниже 80% от указанного. Заменить крепёжные изделия, у которых коррозия поражает >5% поверхности или глубина ямок >0.3мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: заменить все критические крепёжные изделия независимо от состояния. Документировать все результаты в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.

Вариант C · Экстремальная уплотнительная полоса FKM (фторкаучук)

C5-M Экстремальная по ISO 12944-2

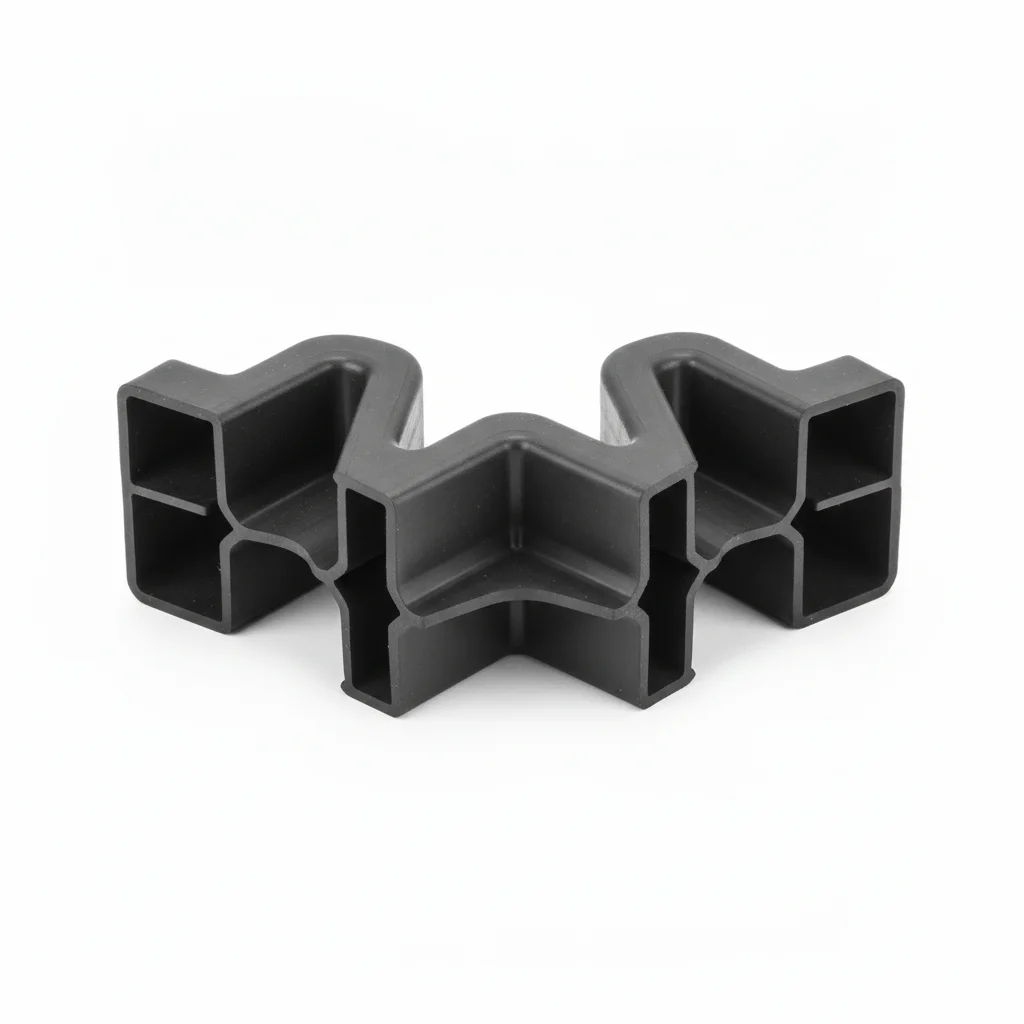

Уплотнительная полоса компенсационного шва — Резина EPDM Твердость по Шору 70A — Уплотнительная полоса компенсационного шва
Резина EPDM · Твердость по Шору 70A

	Уплотнительная полоса компенсационного шва	Крепежная скоба из специального сплава	Керамический волокнистый прокладочный стержень	Фторсиликоновый герметик	Умная контрольная метка
Спецификация	Сечение 80×50мм, твердость по Шору 70A, рабочий диапазон температур -20~200°C	Inconel 625, точное литье, шаг 200мм	Волокно Al2O3-SiO2, рабочий диапазон температур 1200°C	Материал FVMQ, подвижность ±50%, устойчив к топливу	RFID чип, записывает время установки и данные осмотров
Материал	Резина EPDM	—	—	Резина EPDM	Резина EPDM
Класс	Твердость по Шору 70A	—	—	—	—
Покрытие	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461	Горячее цинкование ≥55мкм по ISO 1461
Коррозия	Не применимо (полимер)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	Не применимо (полимер)	Не применимо (полимер)
Темп.	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C
Вес	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт
MOQ	100 шт	100 шт	100 шт	100 шт	100 шт
Упаковка	VCI бумага + картон	VCI бумага + картон	VCI бумага + картон	VCI бумага + картон	VCI бумага + картон
Стандарт	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1
Применение	Рабочий диапазон температур -20~200°C	Шаг 200мм	Рабочий диапазон температур 1200°C	Устойчив к топливу	Записывает время установки и данные осмотров

Монтаж и обслуживание

Порядок монтажа

Обезжирить растворителем MEK. Проверить шероховатость поверхности Ra <1.6um.
Нанесите морскую антикоррозионную композицию для диапазона -50 до 200°C. Используйте шайбы в оболочке PTFE.
Проверить соосность в пределах 0.3mm. Затянуть с помощью гидравлического натяжителя. PMI проверить 10% образец. Документировать для аудита соответствия.
Неразрушающий контроль 10% выборки с помощью красителя. Замените любую с признаками трещин.
Нанесите защитный герметик по спецификации. Установите постоянное оборудование мониторинга состояния.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Использование крепежа неправильного класса для эксплуатационных условий	Крепеж выходит из строя до расчетной нагрузки. Шов разделяется в рабочих условиях в первый год.	Проверьте класс крепежа по спецификации. Используйте калиброванный моментный ключ с допуском +/-3%. Документируйте все значения.
Пропуск подготовки поверхности перед установкой крепежа	Загрязнение поверхности препятствует правильной установке шва. Коррозия начинается через 6-12 месяцев.	Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой.

Обслуживание

Инспекция каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Перезатянуть любой крепёж, если момент затяжки ниже 80% от указанного значения. Заменить крепёж, если коррозия затрагивает более 5% площади поверхности или глубина питтинга превышает 0.3 мм. Каждые 3 года: полная разборка и инспекция 20% выборки. Каждые 5 лет: заменить все критические крепежи независимо от состояния. Задокументировать все результаты в CMMS с указанием даты, идентификатора инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.

Ссылочные стандарты

Техническая основа и ссылочные стандарты

Общие положения по проектированию мостов и путепроводов

Компенсационные швы мостов

Технические условия по строительству мостов и путепроводов

Эластомерные уплотнители - Влияние температуры на твердость

Резиновая уплотнительная полоса для компенсационных швов мостов

Компенсационные швы городских мостов

Уплотнители компенсационных швов

Резиновые уплотнения-кольца для общих гидравлических систем

Резиновые уплотнения

Стандартная система классификации резиновых изделий для автомобильной промышленности

Возможности поставщика

Качество, поставка и индивидуальное производство

Контроль качества

✓Сертификаты материалов MTC с каждой партией
✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
✓100% контроль или выборочный контроль по AQL перед отгрузкой

Поставка

✓Стандартные изделия под заказ: 7-15 дней
✓Нестандартные изделия: 25-45 дней
✓Поддержка FOB/CIF/DDP

Индивидуальное производство

✓Анализ чертежей и подбор материала
✓Нестандартные размеры, головки и резьба
✓Поддержка мелкосерийного изготовления образцов

Сертификация и документы

✓Сертификаты материалов (MTC)
✓Отчёты спектрального анализа
✓Отчёты испытаний в соляном тумане (по запросу)

Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса

Частые вопросы

Часто задаваемые вопросы

Рекомендуемое чтение

Продолжить чтение и следующий шаг

Похожая тема

Крепеж компенсационных швов

Похожая тема

Сейсмостойкие кронштейны

За пределами технических характеристик

Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.

Возможности поставки →
