Каковы основные причины выхода из строя анкеровки предварительного напряжения?

Три этапа входного контроля анкеровки: ① Проверка сертификата качества (номер плавки и записи о термообработке стали Q345B/45#). ② Выборочная проверка твердости (клинометр HRC40-44, опорная пластина HB220-260, 3% каждой партии, минимум 5 комплектов). ③ Статическое испытание на анкерную прочность (3 комплекта на партию, эффективность анкерования ≥95%, общее удлинение при разрыве ≥2%). При монтаже погрешность силы натяжения ≤±3% (гидравлический пресс + поверка манометра). Измеряйте значение усадки в течение 24ч после натяжения для каждой балки; если >6мм, выясните причину.

Как определить, нужна ли замена анкеровки предварительного напряжения?

Четыре критерия: ① Трещины или пластическая деформация; ② Глубина коррозии >2мм или потеря сечения >15%; ③ Потеря предварительного напряжения >20%; ④ Накопленный срок службы достигает 80% проектного. Рекомендуется привлечь специализированную испытательную лабораторию для ультразвукового контроля и контроля магнитных частиц.

Как повысить надежность системы анкеровки предварительного напряжения?

Четыре меры: ① Подбор материала по пролету (средний/малый пролет - сталь 45# / крупный пролет - 40CrNiMoA / особо крупный пролет - 17-4PH); ② Строгий контроль силы натяжения и мер антикоррозионной защиты; ③ Установка интеллектуальной системы мониторинга для предупреждения в реальном времени; ④ Регулярная очистка и нанесение антикоррозионной смазки. Качественная анкеровка в сочетании со стандартным обслуживанием может продлить срок службы на 30-50%.

Почему твердость клинометров анкеровки предварительного напряжения должна проверяться выборочно для каждой партии?

Твердость клинометра определяет эффективность анкерования — слишком мягкий вызывает проскальзывание стального каната, приводя к постоянной потере предварительного напряжения на 5-10%; слишком твердый повреждает поверхность стального каната, создавая концентрацию напряжений в насечке → усталостные трещины → разрушение. Правильный диапазон твердости - HRC 55-60, на 5-8 градусов выше, чем у стального каната. Выборочная проверка 3% каждой партии, минимум 5 штук; при отказе всей партии - возврат. Более коварная проблема - локальное разрушение бетона под анкеровкой — опорная пластина концентрирует все предварительное напряжение балки на площади примерно 0.25м², с напряжением 30-50МПа. Если спиральная арматура под анкеровкой недостаточна или бетон недостаточно плотный → внезапное разрушение → отскок стального каната → обрушение моста.

Гражданское строительство/Мостовое и тоннельное строительство/Анкеровка предварительного напряжения

Сравнение материалов анкеровки предварительного напряжения для условий мостовых пролетов

Выбор правильного материала анкеровки — из стали 45#, 40CrNiMoA или 17-4PH — зависит от длины пролета, силы натяжения и условий среды. Твердость клинометра ниже HRC55 приводит к проскальзыванию и потере предварительного напряжения. Для средних/малых пролетов (≤10000kN) подходит сталь 45# с клинометром HRC55-60. Для крупных пролетов (10000-30000kN) 40CrNiMoA обеспечивает более высокую прочность. Для особо крупных пролетов (>30000kN) или морских условий 17-4PH обеспечивает коррозионную стойкость и долговечность

Возможности поставки →

Аудит рисков // Инженерная диагностика

Руководство по избежанию ошибок при закупках

"На производственной линии это происходит каждый день."

QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS

Риск-01

Недостаточная твердость клинометра приводит к чрезмерной потере предварительного напряжения

Проектируемое значение коэффициента трения сцепления между клинометром предварительного напряжения (40Cr, твердость HRC40-44) и стальным канатом ≥0.45 — если термообработка клинометра некачественная и твердость слишком низкая (<HRC35)→недостаточное сцепление→стальной канат усаживается на 2-4мм после натяжения→потеря эффективного предварительного напряжения на 15-25%. JTG 3362-2018 требует статическую анкерную прочность ηa≥95% — твердость клинометра является ключевым параметром для обеспечения эффективности анкерования. Если опорная пластина (Q345B, толщина ≥40мм) слишком тонкая→местное сжимающее напряжение под анкеровкой превышает 0.7fck→разрушение бетона→выход из строя системы предварительного напряжения.

Корректирующие меры

Клинометры должны проходить проверку твердости каждой партии при приемке (HRC40-44); любая партия с показателями ниже HRC38 должна быть возвращена полностью. Требуйте от поставщиков предоставления записей о термообработке (температура закалки 850±10°C, температура отпуска 420±10°C) и металлографических отчетов. Толщина опорной пластины должна строго соответствовать проектным чертежам и не может быть уменьшена без согласования. Опорные пластины Q345B должны проходить индивидуальный ультразвуковой контроль для исключения дефектов расслоения. Перед натяжением выполняются статические испытания на анкерную прочность сборок анкеровки (ηa≥95%, ηp≥98%); продукция, не соответствующая требованиям, запрещена к использованию.

Риск-02

Растрескивание при коррозионном напряжении приводит к выходу из строя анкеровки

В коррозионной среде при температуре 40-60°C и концентрации ионов хлора >100ppm, под длительным напряжением >60% от предела текучести, скорость роста трещин при коррозионном напряжении для анкеровки из высокопрочного сплава может достигать 10⁻⁶ мм/с, сокращая срок службы менее 1000 часов, что значительно ниже проектного срока службы 10 лет.

Корректирующие меры

Используйте специальные сплавы (например, на основе никеля или нержавеющую сталь 316L) и применяйте поверхностные покрытия (например, цинк-никелевое сплавирование), ограничьте уровень напряжения ниже 50% от предела текучести и добавьте катодную защиту или изоляционное покрытие для восстановления срока службы до >10 лет.

Риск-03

Усталостное разрушение приводит к преждевременному выходу из строя системы анкеровки

При циклическом амплитудном напряжении 200МПа и частоте 10Hz, усталостный ресурс стандартных клинометров <1×10⁵ циклов, что ниже требуемых 2×10⁶ циклов по спецификациям для железнодорожных мостов, с вероятностью отказа более 5% в течение 10 лет.

Корректирующие меры

Перейдите на высокопрочный сплав (42CrMo закаленный и отпущенный) и оптимизируйте профиль зуба для снижения концентрации напряжений на 30%, одновременно используя дробеструйную обработку для повышения усталостного предела до 300МПа, достигая усталостного ресурса >2×10⁶ циклов.

Особенности условий эксплуатации

Твердость клинометра и эффективность анкерования: критическая проверка

Твердость клинометра напрямую влияет на трение сцепления со стальным канатом. JTG 3362-2018 требует статическую эффективность анкерования ηa ≥95%. Если твердость клинометра слишком низкая (<HRC35), канат может усадиться на 2-4мм после натяжения, вызвав потерю предварительного напряжения на 15-25%. Для Варианта А твердость клинометра HRC55-60; для Варианта Б - HRC40-44; для Варианта В - HRC42-46. Проверяйте сертификаты твердости и проводите испытания на проскальзывание

Что проверить

1Проверяйте твердость клинометра по проекту: Вариант А требует HRC55-60; более низкие значения увеличивают риск проскальзывания
2Проверяйте толщину опорной пластины: Вариант А использует 40мм Q345B; недостаточная толщина приводит к разрушению бетона при местном напряжении >0.7fck
3Для морских условий Вариант В из 17-4PH обладает собственной коррозионной стойкостью
4Изучайте данные испытаний на усталость: при циклическом амплитудном напряжении 200МПа, ресурс стандартного клинометра <1×10⁵ циклов; специфицируйте ≥2×10⁶ циклов для железнодорожных мостов

Пункт проверки	Почему это важно	Что указать в запросе/чертеже
Твердость клинометра (HRC)	Недостаточная твердость снижает трение сцепления, вызывая проскальзывание каната и потерю предварительного напряжения на 15-25%	Указывайте минимальную HRC в зависимости от марки стали; требуйте отчет об испытании на твердость
Толщина опорной пластины	Тонкая пластина приводит к превышению местного сжимающего напряжения предела прочности бетона (0.7fck), вызывая разрушение и выход из строя системы	Указывайте толщину пластины ≥40мм для Варианта А; проверяйте прочность бетона на сжатие
Антикоррозионное покрытие	В хлоридсодержащей среде (>100ppm) трещины при коррозионном напряжении могут сократить срок службы менее 1000 часов	Для класса C5-M рассмотрите 17-4PH или дополнительное покрытие
Усталостный ресурс (циклы)	Стандартный клинометр может выйти из строя до 1×10⁵ циклов при амплитуде 200МПа, что ниже требования железнодорожных мостов в 2×10⁶ циклов	Запрашивайте данные испытаний на усталость; указывайте минимальное количество циклов по стандарту проекта

Все значения взяты из данных страницы. Фактическая производительность зависит от качества монтажа и условий окружающей среды. Всегда проверяйте по сертификатам материалов и спецификациям проекта

Уровень доказательности: только исходная страница

Технический справочник отрасли

Контроль процесса клина: термообработка и профиль зуба — два барьера, которые необходимо удерживать

Клин — первый несущий элемент анкерной системы; большинство отказов связано не с неправильным сплавом, а с двумя неконтролируемыми технологическими барьерами — градиентом твердости после цементации и профилем зуба. Таблица наглядно сопоставляет отклонение, последствие и критерий приемки.

Технологический барьер	Отклонение или несоответствие	Последствие отказа	Контроль и приемка
Термообработка (цементация и закалка)	Неконтролируемый градиент твердости — цементованный слой слишком твердый или сердцевина недостаточно вязкая	Хрупкое разрушение в момент натяжения; клин разрушается без предупреждения	Контролировать градиент цементации: твердый слой, вязкая сердцевина; выборочный контроль твердости по партиям
Механическая обработка зуба и угла конуса	Неточный профиль зуба, угол конуса вне допуска	Концентрация напряжений у основания зуба становится очагом зарождения трещины	Оптимизировать угол конуса и профиль зуба; формообразование прецизионной ковкой/механической обработкой
Приемка готовых изделий по типу	Проверяются только размеры, без оценки несущей способности и усталости	За эффективностью анкеровки нет данных; риск переносится на будущее	Отгрузка только после типовых испытаний на статическую эффективность анкеровки и усталость по GB/T 14370

GB/T 14370 — действующий открытый стандарт, на который ссылаются при типовых испытаниях на статическую эффективность анкеровки и усталость. Оценочные порядковые величины в данном блоке не используются.

Технический справочник отрасли

Заказ анкеров: сначала четыре документа, потом цена

Анкеры — ответственные элементы моста: заводские сертификаты, протоколы механических испытаний и сертификация третьей стороной являются обязательными барьерами в отрасли, а для ответственных деталей также требуются протоколы типовых испытаний. Включите эти четыре документа в запрос до обсуждения цены.

Заводской сертификат: марки анкера и клина (45# steel, 40Cr, 20CrMnTi и др.) с привязкой к номерам плавки и партии по каждой плавке — несоответствующая марка сплава — автоматический отказ
Протокол механических испытаний: оформляется по системе стандартов на материалы (GB/T 3077 alloy structural steel, GB/T 1220 stainless steel) — устные обещания не принимаются
Сертификация третьей стороной: сначала подтверждение полномочий; данные по эффективности анкеровки и усталости должны иметь подтверждение третьей стороны, а не рекламные заявления
Протокол типовых испытаний: как ответственные детали, анкеры требуют наличия полных протоколов типовых испытаний на статическую эффективность анкеровки и усталость до отгрузки — по GB/T 14370, с привязкой к TB/T 3193-2016 на железнодорожных объектах

Перечисленные стандарты являются действующими открытыми стандартами (GB/T 3077, GB/T 1220, GB/T 14370, TB/T 3193-2016) для сверки документов на материалы и анкеры; фактический перечень и периодичность испытаний определяются договором и нормативами. Оценочные порядковые величины в данном блоке не используются.

Технический справочник отрасли

Как теряется преднапряжение шаг за шагом: цепочка отказов клина

Потеря преднапряжения — это не единичный инцидент, а цепочка от технологического процесса клина до последствий натяжения. У каждого звена есть барьер приемки — чем раньше вы его остановите, тем меньше потери.

1Цементованный упрочненный слой выходит из-под контроля: недобор твердости или разбалансированный градиент — в первую очередь снижается способность к заклиниванию
2В момент натяжения и посадки: зубья не врезаются в прядь, усилие зажима падает и прядь втягивается назад
3Коэффициент эффективности статического анкерования не выполняется — эффективное преднапряжение ниже проектного значения; это первый поддающийся количественной оценке тревожный сигнал
4Потеря преднапряжения превышает предел, и несущая способность балки при эксплуатационных нагрузках снижается вместе с ней
5Барьеры останова: выборочный контроль твердости партии плюс типовые испытания на эффективность статического анкерования и на усталость — одно непройденное звено блокирует всю партию

В данном блоке оценки порядка величин не используются.

Технический справочник отрасли

Разделите запрос на анкерную систему по компонентам: согласуйте все пять позиций

В рамках одного заказа на анкерную систему клинья, корпуса анкеров, соединительные муфты и спиральное армирование имеют разные требования к сплаву и к испытаниям, а типоразмер пряди должен сочетаться с анкером. Разделите запрос так, чтобы по каждой позиции была своя проверка протокола и приемка.

Клиновой анкер — основной элемент, зажимающий прядь; двух- или трехлепестковая конструкция; работоспособность зависит от цементованного упрочненного слояОпрессованный анкер — анкеровка неподвижного конца опрессовкой; совместно проверяйте сплав и параметры опрессовкиСоединительная муфта — соединяет напрягаемые пучки; согласуйте типоразмер с основным материалом по одной плавке/партииСпиральное армирование — местное армирование на сжатие под анкером против раскалывания бетонаСтальная прядь (15.2 mm) — подбирается к анкеру по таблице параметров; подтвердите пару при заказе

В данном блоке оценки порядка величин не используются.

Сравнение решений

Сравнение ключевых параметров трёх решений

Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.

Решение A

Мосты средних/малых пролетов / Сила натяжения ≤10000kN

25-40 лет

Эконом

Решение B

Мосты крупных пролетов / Сила натяжения 10000-30000kN

40-60 лет

Средний

Решение C

Мосты особо крупных пролетов / Сила натяжения >30000kN / Морские условия

60-100 лет

Высокий

	A · Вариант А · Стандартная анкеровка предварительного напряжения из стали 45#	B · Вариант Б · Высокопрочная анкеровка предварительного напряжения из 40CrNiMoA	C · Вариант В · Экстремальная анкеровка предварительного напряжения из 17-4PH
1. АНКЕРОВКА
Спецификация	Несущая способность ≤10000kN, ковка из стали 45# + закалка и отпуск	Несущая способность ≤12000kN	Несущая способность ≤15000kN
Материал	Сталь 45#	42CrMo ковка	40CrNiMo ковка
Класс	—	Класс 10.9	Класс 12.9
Покрытие	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461
2. КЛИНОМЕТР
Спецификация	Сталь 40Cr закаленная и отпущенная, твердость HRC55-60	Сталь 45# закаленная и отпущенная	Точное шлифование
Материал	40Cr	42CrMo	40CrNiMo
Класс	—	HRC40-44	HRC42-46
Покрытие	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461
3. ОПОРНАЯ ПЛАСТИНА
Спецификация	400×400×40мм, сварная из Q345B	500x500x50мм	600x600x60мм
Материал	Q345B	Q345B	Q345B
Покрытие	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461
4. СПИРАЛЬНАЯ АРМАТУРА
Спецификация	φ12×12мм, HPB300 горячее цинкование	M10-M12	M10-M12
Материал	—	Нержавеющая сталь 304	Нержавеющая сталь 304
Класс	—	A2	A2
Покрытие	Горячее цинкование ≥55 мкм по ISO 1461	Пассивация	Пассивация
5. АНТИКОРРОЗИОННАЯ СМАЗКА
Спецификация	Литиевая смазка NLGI-2, наносится на анкеровку для предотвращения заклинивания	M10-M12	M10-M12
Материал	—	Нержавеющая сталь 304	Нержавеющая сталь 304
Класс	—	A2	A2
Покрытие	Горячее цинкование ≥55 мкм по ISO 1461	Пассивация	Пассивация

1АНКЕРОВКА

Спецификация

Несущая способность ≤10000kN, ковка из стали 45# + закалка и отпуск

Несущая способность ≤12000kN

Несущая способность ≤15000kN

Материал

Сталь 45#

42CrMo ковка

40CrNiMo ковка

Класс

—

Класс 10.9

Класс 12.9

Покрытие

Горячее цинкование ≥55 мкм по ISO 1461

2КЛИНОМЕТР

Спецификация

Сталь 40Cr закаленная и отпущенная, твердость HRC55-60

Сталь 45# закаленная и отпущенная

Точное шлифование

Материал

40Cr

42CrMo

40CrNiMo

Класс

—

HRC40-44

HRC42-46

Покрытие

Горячее цинкование ≥55 мкм по ISO 1461

3ОПОРНАЯ ПЛАСТИНА

Спецификация

400×400×40мм, сварная из Q345B

500x500x50мм

600x600x60мм

Материал

Q345B

Покрытие

Горячее цинкование ≥55 мкм по ISO 1461

4СПИРАЛЬНАЯ АРМАТУРА

Спецификация

φ12×12мм, HPB300 горячее цинкование

M10-M12

Материал

—

Нержавеющая сталь 304

Класс

—

Покрытие

Горячее цинкование ≥55 мкм по ISO 1461

Пассивация

5АНТИКОРРОЗИОННАЯ СМАЗКА

Спецификация

Литиевая смазка NLGI-2, наносится на анкеровку для предотвращения заклинивания

M10-M12

Материал

—

Нержавеющая сталь 304

Класс

—

Покрытие

Горячее цинкование ≥55 мкм по ISO 1461

Пассивация

РешенияВариант А · Стандартная анкеровка предварительного напряжения из стали 45#Вариант Б · Высокопрочная анкеровка предварительного напряжения из 40CrNiMoA Вариант В · Экстремальная анкеровка предварительного напряжения из 17-4PH

Вариант А · Стандартная анкеровка предварительного напряжения из стали 45#

Стандарт C3 по ISO 12944-2

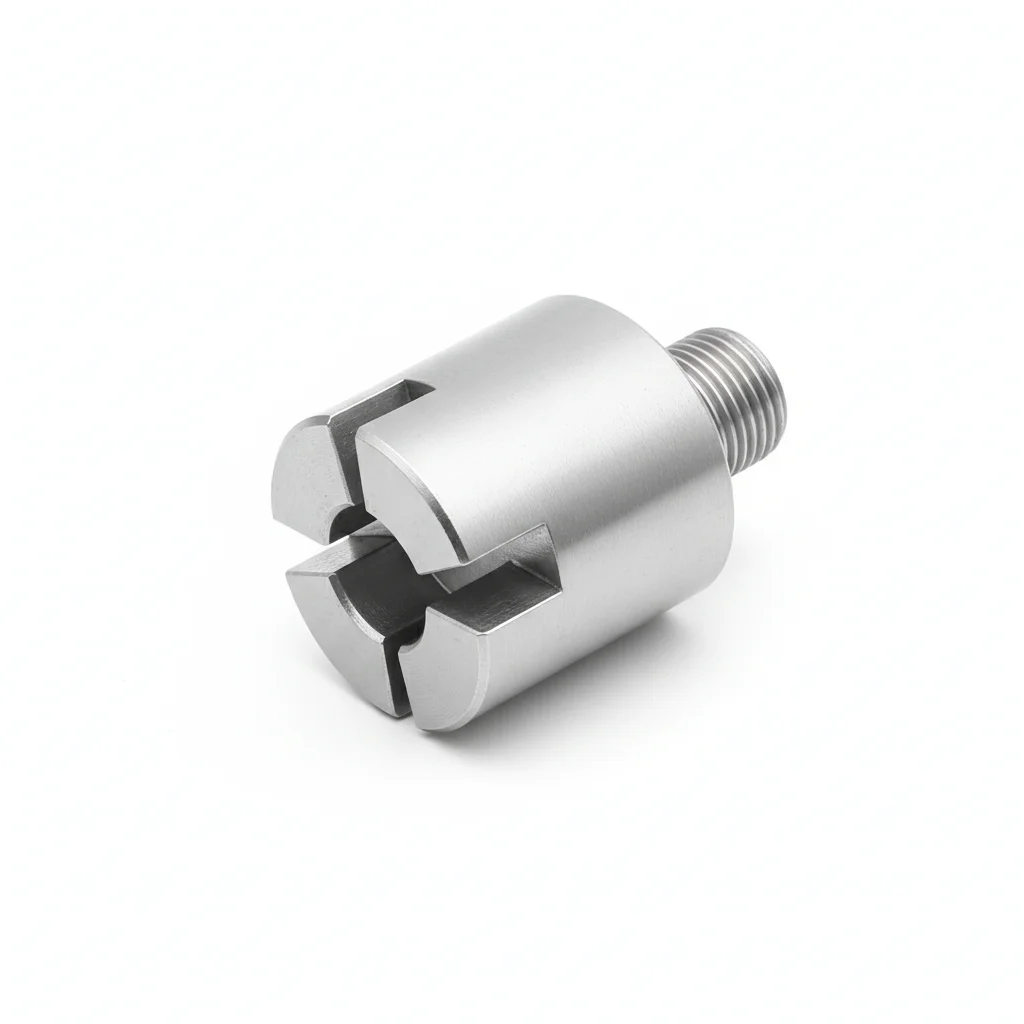

Анкеровка — Сталь 45# — — Анкеровка
Сталь 45# · —

Спиральная арматура — — — — Спиральная арматура
— · —

	Анкеровка	Клинометр	Опорная пластина	Спиральная арматура	Антикоррозионная смазка
Спецификация	Несущая способность ≤10000kN, ковка из стали 45# + закалка и отпуск	Сталь 40Cr закаленная и отпущенная, твердость HRC55-60	400×400×40мм, сварная из Q345B	φ12×12мм, HPB300 горячее цинкование	Литиевая смазка NLGI-2, наносится на анкеровку для предотвращения заклинивания
Материал	Сталь 45#	40Cr	Q345B	—	—
Класс	—	—	—	—	—
Покрытие	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461
Коррозия	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)
Темп.	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C
Вес	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт
MOQ	100 шт	100 шт	100 шт	100 шт	100 шт
Упаковка	VCI бумага + картонная коробка	VCI бумага + картонная коробка	VCI бумага + картонная коробка	VCI бумага + картонная коробка	VCI бумага + картонная коробка
Стандарт	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1
Применение	Ковка из стали 45# + закалка и отпуск	Твердость HRC55-60	Сварная из Q345B	HPB300 горячее цинкование	Наносится на анкеровку для предотвращения заклинивания

Монтаж и обслуживание

Порядок монтажа

Очистите поверхности изопропиловым спиртом (99.9%). Проверьте плоскостность в пределах 0.1мм на 100мм.
Нанесите герметик на контактные поверхности. Установите крепеж с пружинной шайбой Белевича под головку и гайку.
Проверьте выравнивание в пределах 0.5мм. Затяжку производите звездообразным способом. Момент затяжки 42 Н·м +/-2 Н·м с помощью откалиброванного ключа. Запишите в журнал QA.
Проверьте все крепежные элементы на правильность посадки. Измерьте 5% образца щупом.
Нанесите защитную краску-пломбу. Сфотографируйте собранный узел с 3 ракурсов для документации QA.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Использование некорректного класса крепежа для эксплуатационных условий	Крепеж выходит из строя при нагрузке ниже проектной. Соединение разрушается в эксплуатационных условиях в первый год.	Проверьте класс крепежа по спецификации. Используйте откалиброванный динамометрический ключ +/-3%. Документируйте все значения.
Пропуск подготовки поверхности перед установкой крепежа	Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев.	Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторная затяжка любых крепежей с моментом ниже 80% от специфицированного. Замена крепежей при коррозии, затрагивающей >5% площади поверхности, или глубине язв >0.3мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: замена всех критических крепежей независимо от состояния. Документируйте все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.

Вариант Б · Высокопрочная анкеровка предварительного напряжения из 40CrNiMoA

Суровый класс C4 по ISO 12944-2

Анкеровка — 42CrMo ковка Класс 10.9 — Анкеровка
42CrMo ковка · Класс 10.9

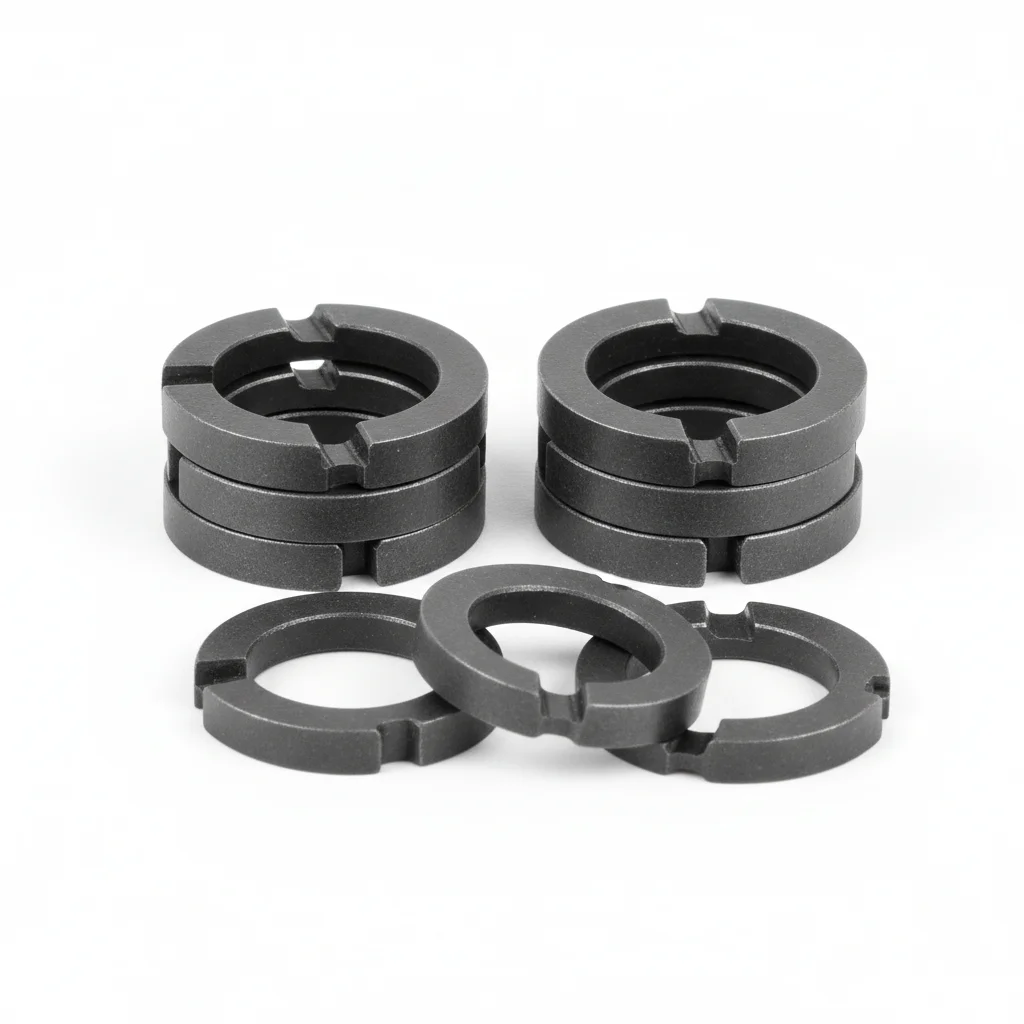

Клинометр — 42CrMo HRC40-44 — Клинометр
42CrMo · HRC40-44

Плоская шайба — Нержавеющая сталь 304 A2 — Плоская шайба
Нержавеющая сталь 304 · A2

	Анкеровка	Клинометр	Опорная пластина	Плоская шайба	Плоская шайба
Спецификация	Несущая способность ≤12000kN	Сталь 45# закаленная и отпущенная	500x500x50мм	M10-M12	M10-M12
Материал	42CrMo ковка	42CrMo	Q345B	Нержавеющая сталь 304	Нержавеющая сталь 304
Класс	Класс 10.9	HRC40-44	—	A2	A2
Покрытие	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461	Пассивация	Пассивация
Коррозия	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)
Темп.	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C
Вес	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.005кг	~0.005кг
MOQ	100 шт	100 шт	100 шт	500 шт	500 шт
Упаковка	VCI бумага + картонная коробка	VCI бумага + картонная коробка	VCI бумага + картонная коробка	Полиэтиленовый пакет	Полиэтиленовый пакет
Стандарт	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 7089	ISO 7089
Применение	Анкеровка предварительного напряжения для мостов крупных пролетов	Клинометр для высоконагруженных анкерных соединений	Тяжелонагруженная опорная пластина под анкеровкой	Распределение нагрузки	Распределение нагрузки

Монтаж и обслуживание

Порядок монтажа

Обезжирьте поверхности растворителем ацетон. Проверьте шероховатость поверхности Ra <3.2мкм.
Нанесите антикоррозионный герметик для температур от -20 до 150C. Используйте шайбы с покрытием PTFE.
Проверьте выравнивание по спецификации. Затяжку производите крестообразным способом. Проверьте 10% инструментом контроля. Запишите с указанием условий окружающей среды.
Проведите испытание на вырыв 5% случайных образцов до 80% пробной нагрузки. Замените любые, не прошедшие порог приемки.
Нанесите атмосферостойкое защитное покрытие. Установите элементы контроля коррозии рядом с критическими соединениями.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Использование некорректного класса крепежа для эксплуатационных условий	Крепеж выходит из строя при нагрузке ниже проектной. Соединение разрушается в эксплуатационных условиях в первый год.	Проверьте класс крепежа по спецификации. Используйте откалиброванный динамометрический ключ +/-3%. Документируйте все значения.
Пропуск подготовки поверхности перед установкой крепежа	Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев.	Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой.

Обслуживание

Вариант В · Экстремальная анкеровка предварительного напряжения из 17-4PH

Экстремальный класс C5-M по ISO 12944-2

NiMo Анкеровка — 40CrNiMo ковка Класс 12.9 — NiMo Анкеровка
40CrNiMo ковка · Класс 12.9

Усиленная опорная пластина — Q345B — — Усиленная опорная пластина
Q345B · —

	NiMo Анкеровка	NiMo Клинометр	Усиленная опорная пластина	Плоская шайба	Плоская шайба
Спецификация	Несущая способность ≤15000kN	Точное шлифование	600x600x60мм	M10-M12	M10-M12
Материал	40CrNiMo ковка	40CrNiMo	Q345B	Нержавеющая сталь 304	Нержавеющая сталь 304
Класс	Класс 12.9	HRC42-46	—	A2	A2
Покрытие	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461	Пассивация	Пассивация
Коррозия	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)
Темп.	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C
Вес	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.005кг	~0.005кг
MOQ	100 шт	100 шт	100 шт	500 шт	500 шт
Упаковка	VCI бумага + картонная коробка	VCI бумага + картонная коробка	VCI бумага + картонная коробка	Полиэтиленовый пакет	Полиэтиленовый пакет
Стандарт	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 7089	ISO 7089
Применение	Анкеровка для мостов особо крупных пролетов / вантовых мостов	Анкеровка для максимального предварительного напряжения	Опора особо большой тоннажности под анкеровкой	Распределение нагрузки	Распределение нагрузки

Монтаж и обслуживание

Порядок монтажа

Обезжирьте растворителем MEK. Проверьте шероховатость поверхности Ra <1.6мкм.
Нанесите морской антикоррозионный герметик для температур от -50 до 200C. Используйте шайбы с оболочкой PTFE.
Проверьте выравнивание в пределах 0.3мм. Затяжку производите гидравлическим натяжителем. Проверьте 10% образцов методом PMI. Документируйте для проверки соответствия.
Проведите неразрушающий контроль 10% образцов пенетрантом. Замените любые с признаками трещин.
Нанесите защитный герметик по спецификации. Установите постоянно действующие приборы мониторинга состояния.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Использование некорректного класса крепежа для эксплуатационных условий	Крепеж выходит из строя при нагрузке ниже проектной. Соединение разрушается в эксплуатационных условиях в первый год.	Проверьте класс крепежа по спецификации. Используйте откалиброванный динамометрический ключ +/-3%. Документируйте все значения.
Пропуск подготовки поверхности перед установкой крепежа	Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев.	Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой.

Обслуживание

Руководство по выбору

Как выбрать решение для анкеровки предварительного напряжения в зависимости от пролета?

Условие эксплуатации	Рекомендуемый вариант	Ключевое обоснование
Условие эксплуатации	Рекомендуемый вариант	Ключевое обоснование
Мост малого-среднего пролета (≤300м), усилие натяжения ≤10000кН	Вариант A: стандартный анкер из стали 45# — кованый и закаленный с отпуском анкер из стали 45#, клин из стали 40Cr твердостью HRC55-60, опорная плита Q345B 400×400×40мм, спиральная арматура HPB300 горячего цинкования φ12×12мм, болты класса прочности 8.8	Твердость клина HRC55-60 предотвращает проскальзывание пряди — при твердости ниже HRC35 прядь втягивается на 2-4мм, вызывая потерю предварительного напряжения 15-25% и несоответствие требованию статической анкеровки JTG 3362-2018 ηa≥95%; горячее цинкование ≥55µm по ISO 1461; C3 по ISO 12944-2
Мост большого пролета (300-600м), усилие натяжения 10000-30000кН	Вариант B: высокопрочный анкер из стали 40CrNiMoA — кованый анкер 42CrMo класса прочности 10.9 (прочность на растяжение ≥1200MPa), клин 42CrMo HRC40-44, опорная плита Q345B 500x500x50мм, плоская шайба 304 A2, антикоррозионная защита Dacromet	Класс прочности 10.9 по ISO 898-1 / GB/T 3098.1; прочность на растяжение ≥1200MPa; C4 жесткие условия по ISO 12944-2; для варианта B требуется протокол испытаний на усталость ≥2×10⁶ циклов
Мост особо большого пролета (>600м), усилие натяжения >30000кН, или морская среда	Вариант C: анкер экстремального исполнения из стали 17-4PH — кованый анкер 40CrNiMo класса прочности 12.9, прецизионно шлифованный клин 40CrNiMo HRC42-46, утолщенная опорная плита Q345B 600x600x60мм, специальная антикоррозионная защита	Нержавеющая сталь дисперсионного твердения 17-4PH восстанавливает срок службы >10 лет в хлоридных средах (незащищенный сплав <1000h); C5-M экстремальные условия по ISO 12944-2
Входной контроль твердости клина (все варианты)	Партионный контроль твердости клина при приемке: вариант A HRC55-60, вариант B HRC40-44, вариант C HRC42-46; браковать любую партию ниже HRC38; требовать записи о термообработке (закалка 850±10°C, отпуск 420±10°C) и металлографические заключения	Твердость ниже HRC35 снижает фрикционное заклинивание — прядь втягивается на 2-4мм с потерей предварительного напряжения 15-25%; JTG 3362-2018 требует ηa≥95% и ηp≥98%
Усталостное нагружение (амплитуда напряжений 200MPa, частота 10Hz)	Переход на высокопрочный сплав 42CrMo в закаленно-отпущенном состоянии, оптимизация профиля зубьев для снижения коэффициента концентрации напряжений на 30%, дробеструйная обработка повышает предел выносливости до 300MPa	Ресурс усталости стандартного клина <1×10⁵ циклов против требуемых 2×10⁶ циклов по нормам для железнодорожных мостов; вероятность отказа превышает 5% в течение 10 лет

Получить рекомендацию по выбору

Ссылочные стандарты

Техническая основа и нормативные документы

Общие положения по проектированию автомобильных мостов и трубопроводов

Анкерные устройства, зажимы и соединители для предварительно напряженных тросов

Технические условия строительства автомобильных мостов и трубопроводов

Нормы проектирования сейсмостойкости автомобильных мостов

Анкеровка предварительного напряжения

Нормы проектирования вантовых автомобильных мостов

Анкерные устройства для предварительно напряженных стальных канатов автомобильных мостов

Нормы сейсмостойкого проектирования городских мостов

Стальные конструкционные изделия - Допуски на размеры и форму - Часть 1: Горячекатаные стальные стержни и профили

Возможности поставщика

Качество, поставка и индивидуальное производство

Контроль качества

✓Сертификаты материалов MTC с каждой партией
✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
✓100% контроль или выборочный контроль по AQL перед отгрузкой

Поставка

✓Стандартные изделия под заказ: 7-15 дней
✓Нестандартные изделия: 25-45 дней
✓Поддержка FOB/CIF/DDP

Индивидуальное производство

✓Анализ чертежей и подбор материала
✓Нестандартные размеры, головки и резьба
✓Поддержка мелкосерийного изготовления образцов

Сертификация и документы

✓Сертификаты материалов (MTC)
✓Отчёты спектрального анализа
✓Отчёты испытаний в соляном тумане (по запросу)

Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса

Частые вопросы

Часто задаваемые вопросы

Рекомендуемое чтение

Продолжить чтение и следующий шаг

Далее: выбор и запрос цены

Болтовые соединения мостов

Следуйте по пути выбора на этой странице к странице запроса цены для того же сценария.

Похожая тема

Пять ключевых шагов в принятии решения по выбору анкерных устройств: полный разбор от ошибочной оценки условий эксплуатации до приёмки монтажа

Похожая тема

Белая книга о спецификациях монтажа и обслуживания фланцев трубопроводов и болтов клапанов

За пределами технических характеристик

Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.

Возможности поставки →
