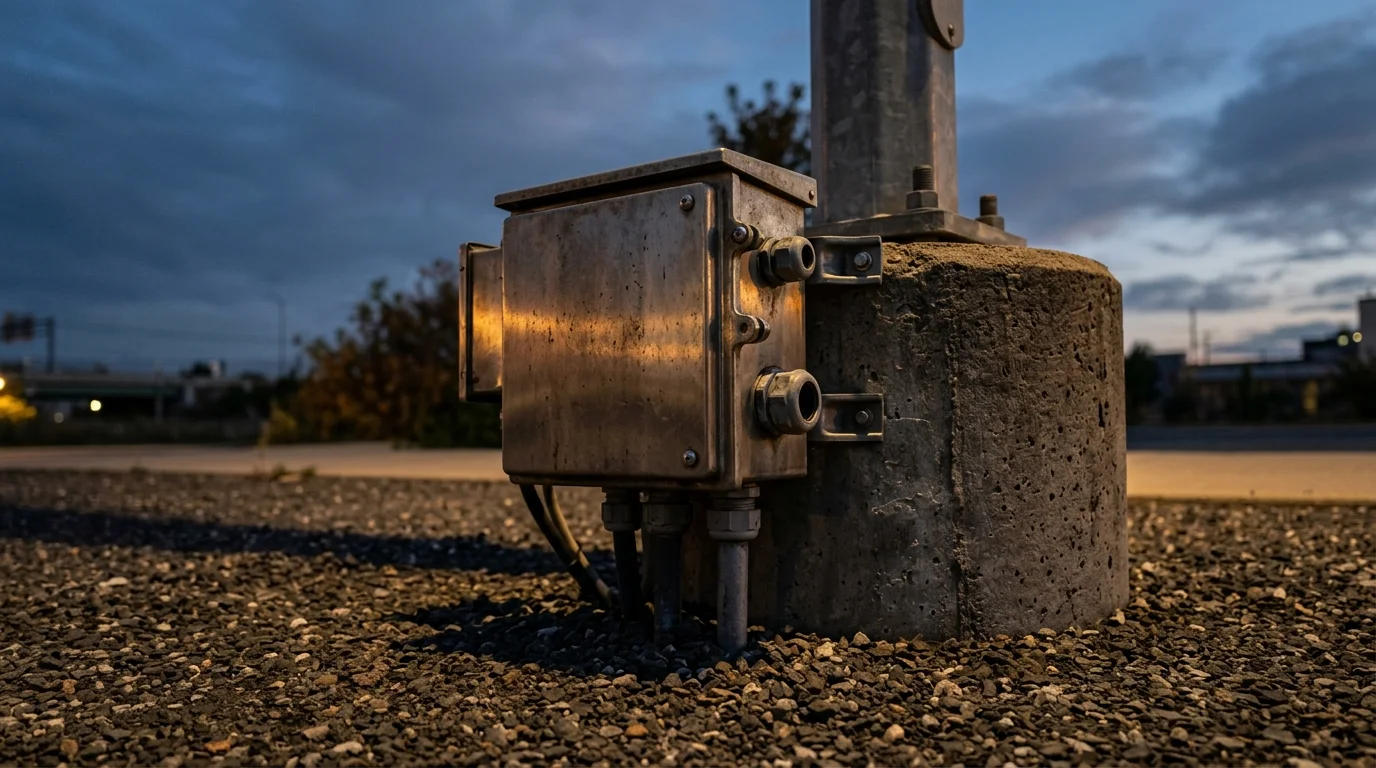

Оборудование для благоустройства и коммунального освещения — 30-летний срок службы начинается с основания
"Как долго действительно служит основание опоры с горячим цинкованием?" — популярная тема на Reddit r/Construction. Практический ответ: фланцевые основания с цинкованием менее 65 мкм проржавеют и потребуют переделки через 5–8 лет; основания с ≥85 мкм и эпоксидным уплотнителем служат 30 лет без капитального ремонта. Расследования после тайфунов почти всегда указывают на одно и то же — клетка анкерных болтов: недостаточная глубина погружения, незащищённые открытые резьбы, гайки не затянуты. Мы поставляем полный комплект: Q355B горячего цинкования клетки анкерных болтов, фланцевые стопорные гайки, меднорастрованные стальные заземляющие стержни (≥30% IACS проводимость) и наружные кабельные клипсы — подобранные по CJ/T 527-2018 и CJJ 45.
Сравнение решений
Сравнение вариантов крепления основания опор
Опора освещения — это консоль: каждый порыв ветра приходится на крепление основания.
| Вариант | Лучше всего для | Ветроустойчивость | Скорость монтажа | Стоимость | Рекомендация |
|---|---|---|---|---|---|
| Встроенная клетка анкерных болтов ⭐ Рекомендуется | Коммунальные опоры 6–15 м, новое строительство | Сильная: монолитно с фундаментом, надёжное сопротивление опрокидыванию | Средняя | Средняя: заливается с фундаментом, набор прочности ≥7 дней | Основной вариант для новых дорожных и парковых проектов |
| Фланцевая пластина + химические анкеры Рекомендуем | Модернизация на существующем покрытии, для садовых и опор видеонаблюдения | Средняя: ограничена толщиной плиты | Средне-низкая | Быстрая: без крупных земляных работ, монтаж за один день | Для модернизаций и опор ≤6 м |
| Сборный железобетонный фундамент | Массовые проекты в сжатые сроки, временное освещение | Средне-сильная: устойчивость за счёт собственного веса | Средне-высокая | Быстрая: устанавливается краном, готов к использованию | Быстрое массовое развёртывание и временные работы |
Районы тайфунов/сильных ветров (базовое ветровое давление ≥0.5 кН/м²): при любом варианте необходимо проверять вырывание анкеров и прочность фланцевых болтов по GB 50009 (или ASCE 7 / EN 1991 для экспортных проектов).
Выбор решения
3-шаговый процесс выбора
1. Определите высоту опоры и ветровое давление — высота, вес светильника, местное базовое ветровое давление 2. Определите состояние фундамента — новое встроенное основание или модернизация на существующем покрытии 3. Установите класс коррозии — C3/C4/C5 → толщина цинкования и уплотнитель
01
Путь A · Коммунальное уличное освещение
Для: магистральных и второстепенных дорог, опоры 8–15 м
- Встроенная клетка анкерных болтов (Q355B горячего цинкования) + фланцевые стопорные гайки + меднорастрованный заземляющий стержень + оборудование для люков. Конфигурация TT-заземления; 30-летний срок службы благодаря HDG ≥85 мкм и уплотнителю.
- Клетка Q355B горячего цинкования, 30-летняя система коррозионной защиты, соответствие TT-заземлению
Путь A · Коммунальное уличное освещение — решение →
02
Путь B · Благоустройство и архитектурное освещение
Для: парков, площадей, фасадной подсветки и садового освещения
- Лёгкие фланцевые основания + химические анкеры + регулируемые кронштейны светильников + IP65/66 распределительные коробки. Акцент на точность регулировки кронштейнов и защиту скрытых кабелей.
- Химические анкеры без земляных работ, регулируемые кронштейны с разными углами, IP66 распределительные коробки, устойчивые к погоде
Путь B · Благоустройство и архитектурное освещение — решение →
03
Путь C · Прибрежные высокие мачты / Тайфунные зоны
Для: прибрежных высоких мачт ≥15 м, систем подъёма и опускания на площадях
- Клетки с большей глубиной погружения + фланцевые соединения класса 10.9 + HDG ≥85 мкм с эпоксидным уплотнителем + выделенное молниезащитное заземление. C4-C5 коррозия в сочетании с сильным ветром — оборудование высшего класса.
- Класс 10.9 для тайфунных зон, ≥85 мкм + уплотнитель для C5, выделенное молниезащитное заземление
Путь C · Прибрежные высокие мачты / Тайфунные зоны — решение →
Инженерные кейсы
Справочная типовая конфигурация
Основано на CJ/T 527-2018, CJJ 45-2015 и стандартной коммунальной практике. Только для справки.
| Элемент | Типичные характеристики / требования | Основание проектирования / источник |
|---|---|---|
| Клетка анкерных болтов | Q355B HDG, M20–M30, глубина погружения проверяется по высоте опоры | CJ/T 527, GB 50009 |
| Фланцевые гайки | Класс 8 + двойные гайки / стопорные шайбы; открытые резьбы смазаны и защищены колпачками | GB/T 3098.1 |
| Система коррозионной защиты | HDG ≥85 мкм + эпоксидный герметик | ISO 1461 |
| Заземляющий стержень | Меднорастрованная сталь Ø14–17 мм, ≥30% IACS | IEC 62305, CJJ 45 |
| Распределительные коробки | Наружные IP65/66, уплотнители EPDM | GB/T 4208 / IEC 60529 |
| Кабельные клипсы | Нейлон 12 / нержавеющая сталь 316, стабилизированный УФ | ISO 4892 aging tests |
Основания опор должны быть проверены проектным институтом с учётом местных ветровых и грунтовых условий.
Окончательный выбор должен быть подтверждён квалифицированным инженером-строителем с учётом местных ветровых и грунтовых условий.
Бесплатная служба ведомости материалов
Отправьте чертёж опор или список типов опор — мы организуем бесплатную ведомость оборудования: клетки болтов, заземление, крепление кабелей и распределительные коробки с характеристиками и количествами.
Бесплатная подготовка BOM →Сопутствующее оборудование
Объедините в одном запросе предложений для пакетного ценообразования.
Может быть включён в список запросов для получения совместных скидок на закупки.
Техническое обоснование
Стандарты и справочные материалы
Параметры собраны из открытых стандартов; для проектирования проекта проконсультируйтесь с профессиональным инженером.
Освещение
- CJ/T 527-2018 — Опоры уличного освещения
Область применения:Конструкция опоры и основания - CJJ 45-2015 — Проектирование городского дорожного освещения
Область применения:Заземление и электрическая безопасность - GB 50009 — Код нагрузок (ветер)
Область применения:Проверки по ветру - GB/T 4208 / IEC 60529 — Степени защиты IP
Область применения:Коробки и уплотнение светильников
Крепёж и коррозия
- GB/T 3098.1 / ISO 898-1 — Механические свойства крепежа
Область применения:Классы 8.8/10.9 - ISO 1461:2022 — Горячее цинкование
Область применения:Уровни срока службы ≥85 мкм - IEC 62305 — Молниезащита
Область применения:Заземление высоких мачт
Параметры собраны из открытых стандартов; для проектирования проекта проконсультируйтесь с профессиональным инженером.
