Кронштейны для крепления светильников: сравнение материалов, покрытий и допустимых нагрузок
Для легких (≤50кг), средних (50-150кг) и тяжелых (>150кг) светильников доступны три варианта кронштейнов: из стали Q235B с горячим цинкованием, нержавеющей стали 304 и алюминиевого сплава 6061-T6. Каждый имеет свои пределы нагрузки, коррозионную стойкость и требования к крепежу. Эта страница поможет инженерам и закупщикам выбрать правильное оборудование, чтобы избежать обрушения кронштейна и опасности падения
Особенности условий эксплуатации
Критические проверки при выборе крепежа для кронштейнов
Обрушение кронштейнов часто начинается с коррозии крепежа или недостаточного класса нагрузки. Три плана используют разные материалы и покрытия, но типичные ошибки включают смешивание классов материалов и игнорирование гальванической коррозии. Используйте этот контрольный список для проверки ваших закупочных спецификаций
Что проверить
- 1Проверить класс болтов: План A использует класс 8.8 с покрытием Dacromet, План B использует нержавеющую сталь A2-70, План C использует алюминиевый сплав 7075-T6. Смешивание классов может привести к непредвиденному разрушению
- 2План B основан на пассивации нержавеющей стали; План C использует анодированный алюминий. Убедитесь, что покрытие соответствует категории коррозионной активности среды (C3, C4, C5-M по ISO 12944-2)
- 3Предотвращение гальванической коррозии: при использовании алюминиевых кронштейнов (План C) с нержавеющими болтами применяйте изолирующие шайбы или антикоррозионную смазку для избежания ускоренной коррозии
- 4Контроль момента: План C требует гидравлический динамометрический ключ с точностью предварительного натяга ±3%. Для Планов A и B повторная затяжка требуется, если потеря натяжения превышает 15% от указанного момента
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| Материал и класс болтов | Неверный класс снижает грузоподъемность и может вызвать хрупкое разрушение | Указывать точный класс (напр., Класс 8.8, A2-70, 7075-T6) согласно плану |
| Толщина и стандарт покрытия | Недостаточное покрытие приводит к ранней коррозии и потере нагрузки | Для нержавеющей стали проверять пассивацию |
| Гальваническая изоляция | Разнородные металлы вызывают ускоренную коррозию в соединениях | Использовать изолирующие шайбы или антифрикционную смазку между алюминием и сталью |
| Спецификация момента затяжки | Недостаточный момент вызывает самоотпускание; избыточный момент повреждает резьбу | Указывать значение момента и интервал повторной затяжки согласно плану обслуживания |
Все значения грузоподъемности и категории коррозионной стойкости основаны на трех представленных планах. Для специфических условий площадки проконсультируйтесь со строительным инженером
Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы
Технический справочник отрасли
Четыре комплекта кронштейнов светильников: спецификации крепежа, уплотнения и виды отказов
Крепления светильников — не универсальная деталь: прожекторы, грунтовые светильники, подводные светильники и wall washer различаются размером болтов, герметизацией и характером отказов. Подбирайте по таблице по типу светильника, затем по ней же задавайте требования и принимайте работы.
| Тип светильника | Крепеж / крепление | Уплотнение и моменты по материалам | Отказ и приемка |
|---|---|---|---|
| Кронштейн прожектора | U-образный кронштейн, зажимные болты M8-M10 с двух сторон | Материал — по условиям наружной эксплуатации | Частоe перенацеливание изнашивает отверстия под болты → угол больше не фиксируется |
| Грунтовый светильник | Болты лицевой рамки M6-M8 | 316L — грунтовая вода содержит противогололедный хлорид (Cl⁻), с которым 304 не справляется; шайба из EPDM не пропускает грунтовую воду | Стеклянная панель проверяется на пешеходную полезную нагрузку 2.0 kN/m² по GB 50009; силикон под панелью должен сохранять эластичную деформируемость |
| Подводный светильник | Крепеж полностью из 316L + двойные уплотнительные кольца O-ring | Кабельный ввод IP68; момент затяжки и обжатие уплотнения подбираются по глубине воды (около 0.01 MPa на метр) | Недостаточное обжатие уплотнения → проникновение воды, полный отказ |
| Светильник wall washer / линейный светильник | Алюминиевый корпус + зажимы из нержавеющей стали | Прокладка из EPDM в каждом контакте алюминий/нержавеющая сталь для предотвращения гальванической коррозии | Шаг крепления более 500 mm → ветровой микроизгиб → усталость паяных соединений LED |
Пешеходная полезная нагрузка 2.0 kN/m² принята по GB 50009-2012 Load code for the design of building structures; величина ~0.01 MPa на метр глубины воды — оценочное значение по физическому пересчету.
Технический справочник отрасли
Цепочка «угол не держится»: многократное перенацеливание разбивает отверстия под болты
Прожекторы перенацеливают снова и снова — и проблема обычно проявляется после третьей или четвертой регулировки, причем не из-за ослабления болта, а из-за увеличения отверстия от износа. Цепочка начинается с каждой регулировки.
- 1U-образный кронштейн зажимает прожектор болтами M8-M10 с двух сторон; для освещения разных целей обслуживающий персонал ослабляет болты и изменяет угол по углу места и азимуту
- 2Каждое перенацеливание прижимает стержень болта к стенке отверстия с микропроскальзыванием — многократные операции медленно увеличивают диаметр отверстия
- 3Когда отверстие изношено настолько, что сила зажима больше не может противостоять ветровой нагрузке, кронштейн перестает держать угол: светильник уводит порывами ветра, световое пятно блуждает, в худшем случае кронштейн отрывается
- 4Перехват: после каждого перенацеливания затянуть заново по угловой метке и повторно проверить; если угол не фиксируется, заменить кронштейн или перейти на больший размер болта — не подкладывать прокладки/клинья
- 5Основание для контроля: для светильников с частым перенацеливанием включить в периодическую проверку пункт «угол зафиксирован» вместе с проверкой размера M8-M10
Оценочные числовые значения не используются.
Технический справочник отрасли
Два требования на уровне грунта для грунтовых светильников: хлорид противогололедных реагентов и пешеходная нагрузка 2.0 kN/m²
Грунтовый светильник — единственный светильник, находящийся непосредственно под ногами: он должен выдерживать противогололедную соль в грунтовой воде и пешеходную нагрузку. Оба требования относятся к его крепежу и лицевой панели.
- Болты прижимного кольца M6-M8 из 316L: грунтовая вода содержит хлорид противогололедных реагентов (Cl⁻), и сталь 304 подвергается питтингу под его воздействием — та же линейка материалов, что и градация 304/316L для кабельных креплений в архиве
- Шайба EPDM предотвращает просачивание грунтовой воды через болтовые отверстия в полость светильника: отсутствующая или состарившаяся шайба — первая точка проникновения для внутренней коррозии
- Стеклянная панель проверяется на пешеходную временную нагрузку 2.0 kN/m² по GB 50009; силикон под панелью должен сохранять эластичную деформируемость — как только компаунд затвердеет и не будет заменен, нагрузка передается непосредственно в полость светильника
- Основание для закупки / приемки: проверить сертификат материала 316L и размер M6-M8, а также наличие шайбы EPDM — для проектов с противогололедной солью сталь 304 не допускается
Пешеходная временная нагрузка 2.0 kN/m² соответствует GB 50009-2012, Нормы нагрузок для проектирования строительных конструкций. Оценочные количественные показатели не используются.
Технический справочник отрасли
Требования к герметизации подводных светильников: полностью 316L, двойные уплотнительные кольца O-Ring, момент затяжки по глубине
Подводный светильник не дает второго шанса на герметизацию: недостаточное сжатие уплотнения или материал, нестойкий к коррозии, — и одна переделка означает полный выход светильника из строя. Каждое требование рассчитывается исходя из глубины воды.
- Материал: весь крепеж подводного светильника — 316L (включая зоны вокруг посадочных мест O-Ring), герметизация двойными уплотнительными кольцами O-Ring — для стали 304 под водой места нет
- База по давлению: около 0.01 MPa на метр глубины (физический пересчет) — момент затяжки болтов и сжатие уплотнения рассчитываются под фактическую глубину воды, а не просто затягиваются до максимального предварительного натяга
- Кабельный ввод: металлический кабельный ввод IP68, один кабель на одно отверстие; пластиковые вводы не входят в подборку для подводного применения
- Приемка / повторная проверка: проверить равномерность сжатия O-Ring и отсутствие остаточной деформации — недостаточное сжатие пропускает воду напрямую, а стоимость переделки значительно превышает стоимость самого уплотнения
Значение ~0.01 MPa на метр глубины воды является оценкой величины по физическому пересчету; степень защиты IP68 соответствует IEC 60529, Степени защиты, обеспечиваемые оболочками (код IP).
Технический справочник отрасли
Шаг крепления и гальваническая изоляция светильников wall-washer: два базовых требования к клипсам из нержавеющей стали
Крепления настенных заливающих светильников wall-washer и линейных светильников выглядят незначительными, но шаг и прокладки предотвращают разные отказы: шаг определяет усталость паяных соединений от ветра, прокладки — гальваническую коррозию алюминиевого корпуса.
- Шаг крепления ≤ 500 mm: клипсы из нержавеющей стали удерживают алюминиевый корпус; при превышении этого шага ветер вызывает микроизгиб корпуса и в первую очередь устают паяные соединения LED — не чипы, а именно соединения
- Гальваническая изоляция: каждый контакт алюминий/нержавеющая сталь должен иметь прокладку EPDM для предотвращения гальванической коррозии — то же правило применяется к алюминиевому кронштейну в паре с болтами из нержавеющей стали
- Закупка / приемка: проверить, что клипсы выполнены из нержавеющей стали и прокладки EPDM установлены; после монтажа выборочно проверить шаг крепления ≤ 500 mm
Оценочные количественные показатели не используются.
Сравнение решений
Сравнение ключевых параметров трёх решений
Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.
| A · План A · Стандартный кронштейн для светильника Q235B | B · План B · Тяжелый кронштейн для светильника из нержавеющей стали 304 | C · План C · Экстремальный кронштейн для светильника из алюминиевого сплава 6061 | |
|---|---|---|---|

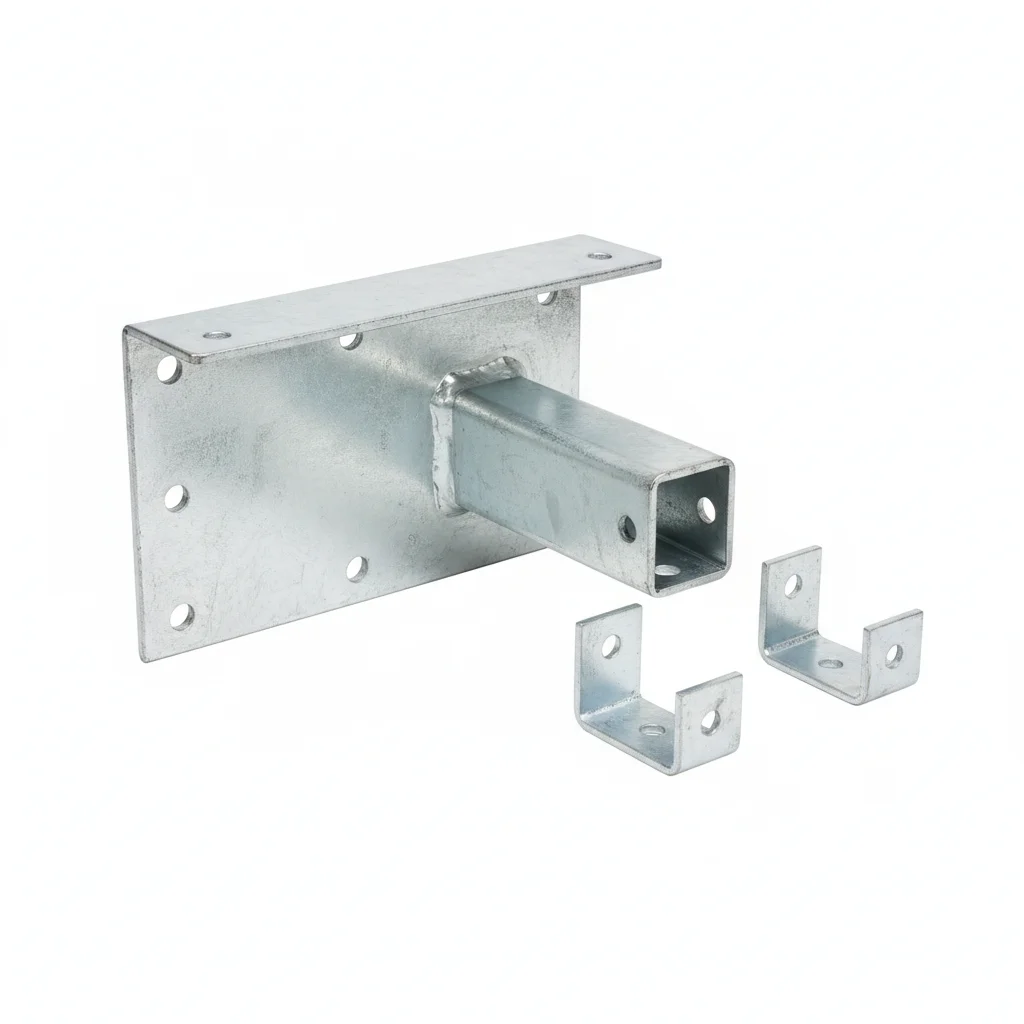

| 1. ОДНОРЫЧАЖНЫЙ КРОНШТЕЙН | |||
| Спецификация | Длина рукояти 1.5м, Q235B сварной + горячее цинкование, грузоподъемность ≤50кг | Длина рукояти 2.0м, 304 нержавеющая сталь кованая, грузоподъемность ≤150кг | Длина рукояти 3.0м, 6061-T6 экструзия, грузоподъемность ≤300кг |
| Материал | Q235B | Нержавеющая сталь 304 | 6061-T6 |
| Покрытие | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 |

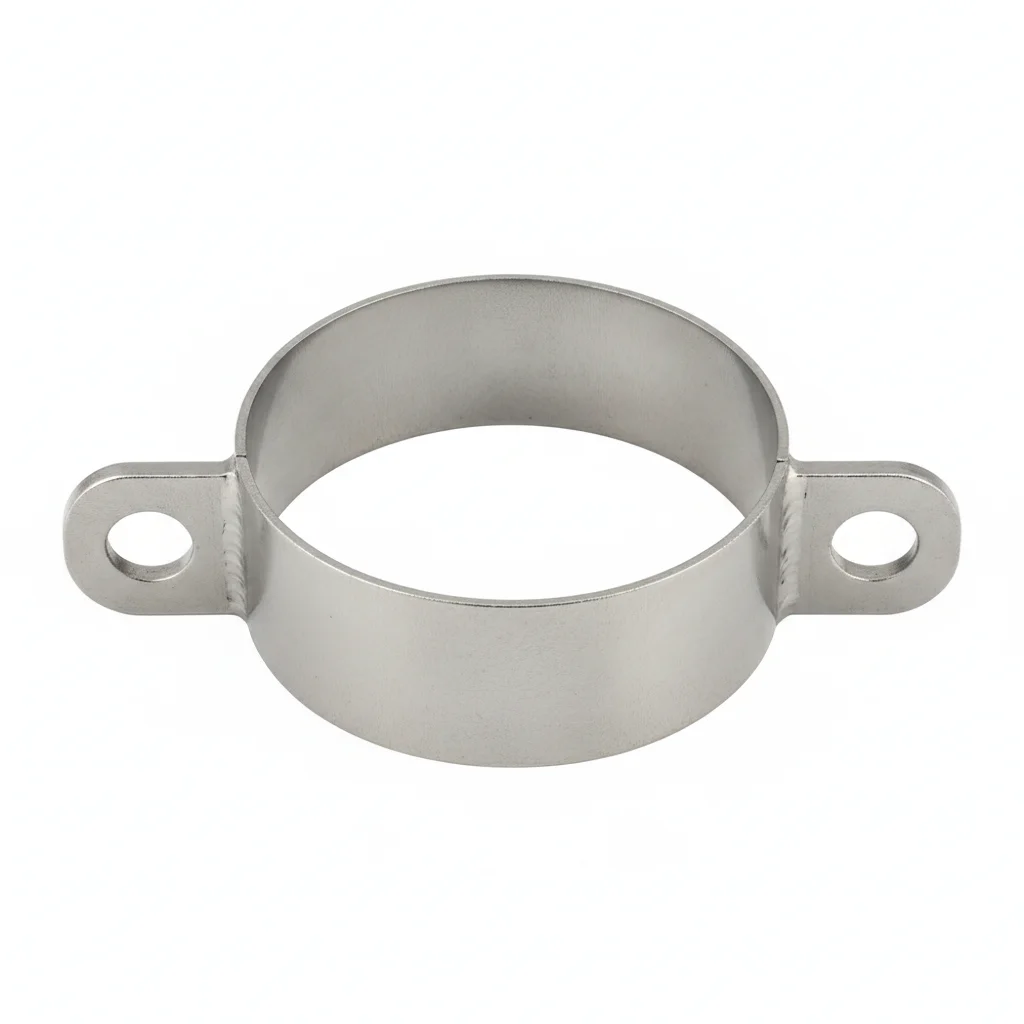

| 2. ХОМУТОВАЯ СКОБА | |||
| Спецификация | φ89-114мм регулируемая, Q235B штампованная + горячее цинкование | φ114-165мм регулируемая, 304 нержавеющая сталь точное литье | φ165-219мм регулируемая, Inconel 625 точное литье |
| Материал | Q235B | Нержавеющая сталь 304 | — |
| Покрытие | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 |

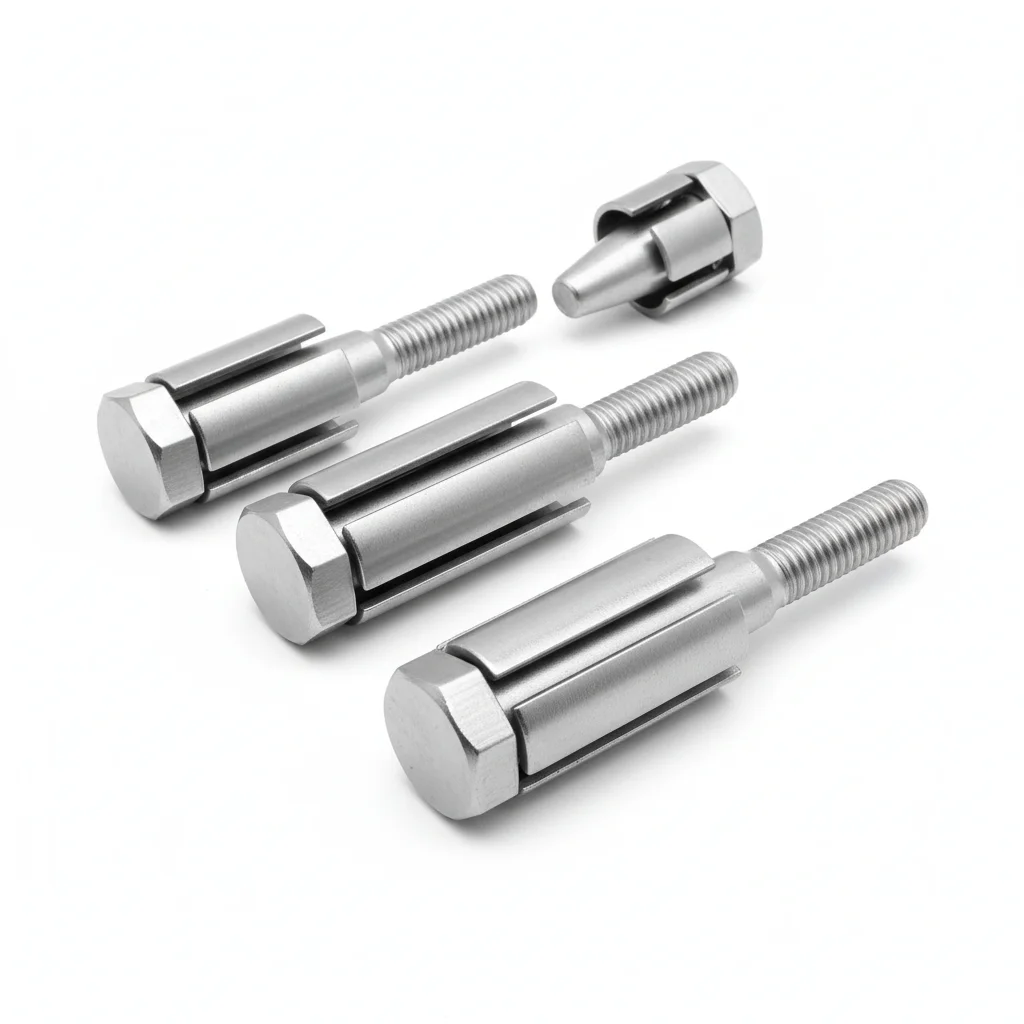

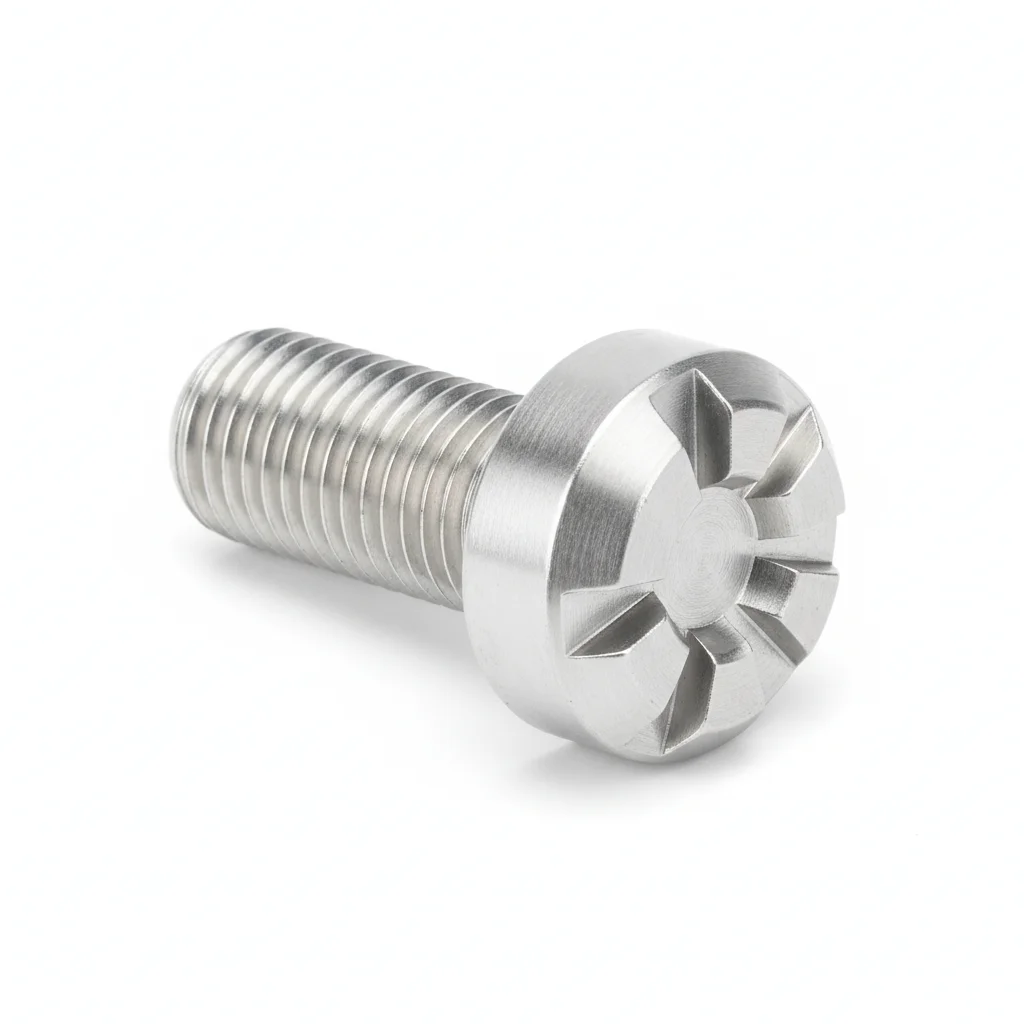

| 3. КРЕПЕЖНЫЙ БОЛТ | |||
| Спецификация | M12×80, Класс прочности 8.8 с покрытием Dacromet | M16×100, A2-70 нержавеющая сталь | M20×120, 7075-T6 алюминиевый сплав |
| Материал | — | Нержавеющая сталь 70 | Алюминиевый сплав |
| Класс | Класс прочности 8.8 | A2-70 | — |
| Покрытие | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 |

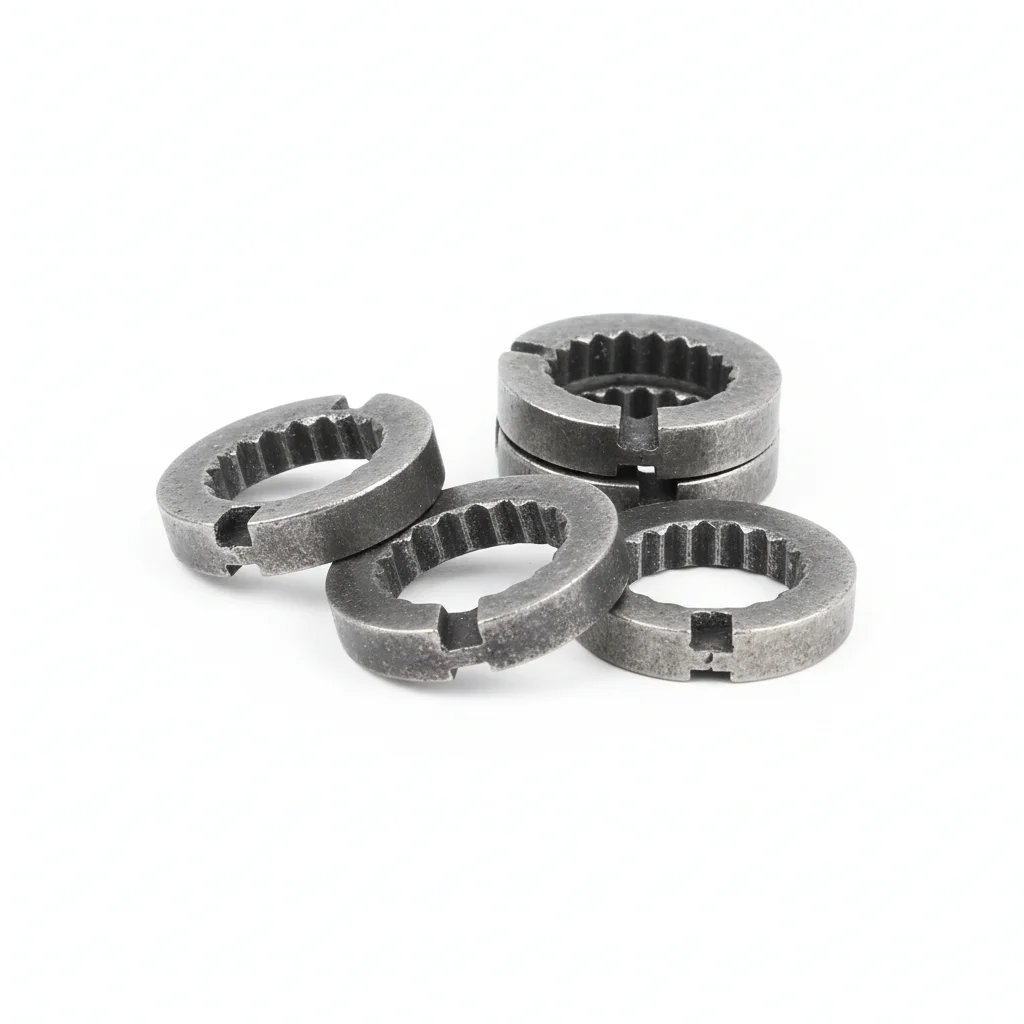

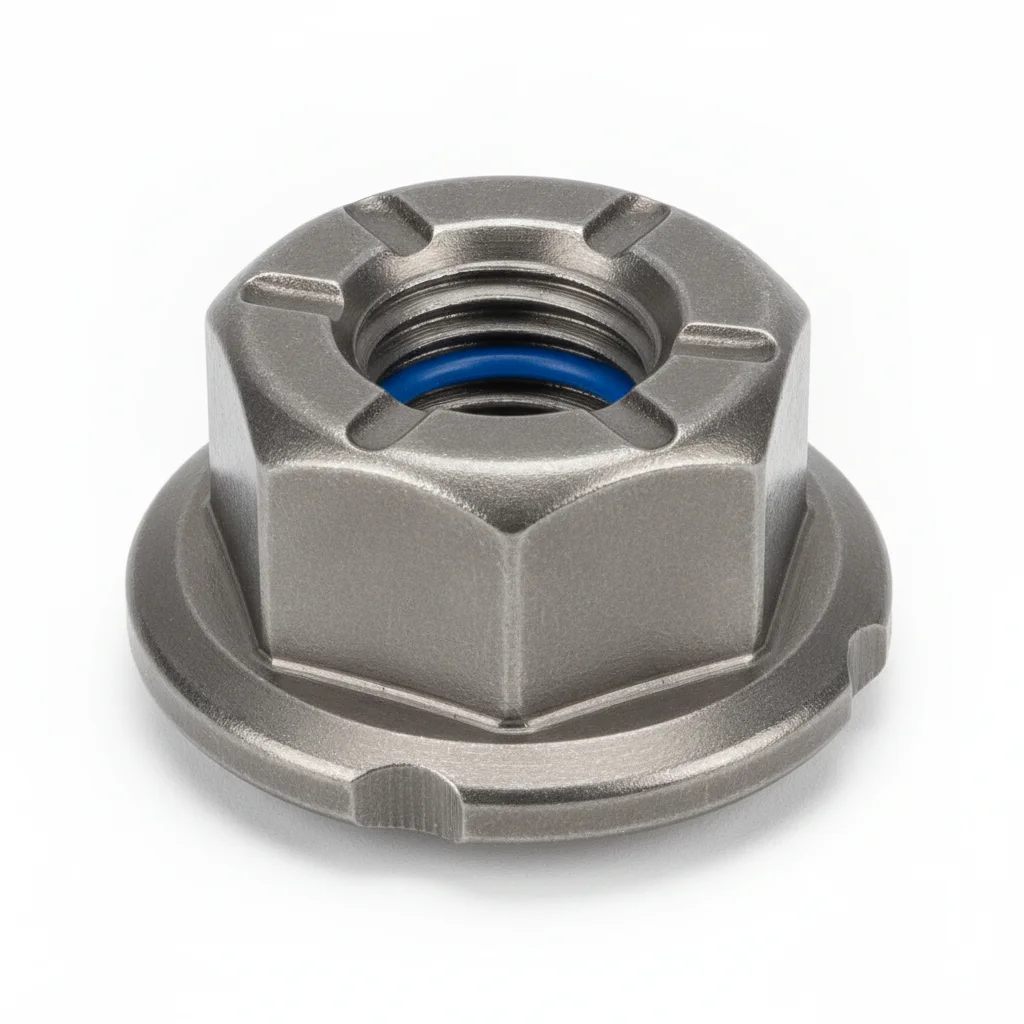

| 4. АНТИОТВОРОТНАЯ ШАЙБА | |||
| Спецификация | Шайба стопорная клиновая Nordlock | M16, A2-70 + шайба Nordlock | RFID чип, фиксирует время установки и данные осмотров |
| Материал | — | — | EPDM резина |
| Класс | — | A2-70 | — |
| Покрытие | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 |
| 5. АНТИКОРРОЗИОННАЯ СМАЗКА | |||
| Спецификация | Литиевая смазка NLGI-2, наносится на соединительные поверхности для предотвращения закисания | Эпоксидный грунт с высоким содержанием цинка + полиуретановое верхнее покрытие, стойкость к соляному туману 1000ч | Гидравлический динамометрический ключ, управляемый предварительный натяг ±3% |
| Материал | — | Полиуретан | — |
| Покрытие | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 |
Руководство по выбору
Как выбрать решение с кронштейном в зависимости от веса светильника?
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Условие эксплуатации | Рекомендуемый вариант | Ключевое основание |
| Легкий светильник (≤50kg), общий ландшафт | План A: стандартный кронштейн Q235B — однорычажный 1.5m (нагрузка ≤50kg) + хомут φ89-114mm + крепежный болт M12×80 Grade 8.8 Dacromet + стопорная шайба Nordlock против отвинчивания | C3 (ISO 12944-2) общий ландшафт; минимальная стоимость |
| Средний светильник (50-150kg) / прибрежная зона с высокой влажностью | План B: усиленный кронштейн из нерж. стали 304 — двурычажный 2.0m (нагрузка ≤150kg) + усиленный хомут φ114-165mm прецизионного литья + крепежный болт M16×100 A2-70 + стопорная гайка Nordlock A2-70 | C4 суровый (ISO 12944-2) прибрежные зоны брызг; коррозионная стойкость, длительный срок службы |
| Тяжелый светильник (>150kg) / тайфунная зона / сверхдлительный срок службы | План C: экстремальный кронштейн из алюминия 6061-T6 — многорычажный 3.0m (нагрузка ≤300kg) + хомут Inconel 625 φ165-219mm + болт из спецсплава M20×120 7075-T6; гидравлический динамометрический ключ преднатяг ±3% | C5-M экстремальный (ISO 12944-2); легкий и высокопрочный; точный контроль преднатяга |
| Влажная среда с содержанием хлора (риск коррозионного растрескивания под напряжением) | Использовать кронштейн из нержавеющей стали 316 (нагрузка ≥180kg) вместо 304 | Нержавеющая сталь 304 может подвергаться коррозионному растрескиванию под напряжением в хлорсодержащих средах, несущая способность снижается на 20% |
| Риск гальванической коррозии между разнородными металлами | При сочетании алюминиевого кронштейна (План C) с болтами из нержавеющей стали использовать изолирующие шайбы или антикоррозионную смазку | Контакт разнородных металлов ускоряет коррозию в узлах соединений; также выполнить повторную затяжку, если потеря натяжения превышает 15% от заданного момента |
План A · Стандартный кронштейн для светильника Q235B
Стандарт C3 по ISO 12944-2
| Однорычажный кронштейн | Хомутовая скоба | Крепежный болт | Антиотворотная шайба | Антикоррозионная смазка | |
|---|---|---|---|---|---|
| Спецификация | Длина рукояти 1.5м, Q235B сварной + горячее цинкование, грузоподъемность ≤50кг | φ89-114мм регулируемая, Q235B штампованная + горячее цинкование | M12×80, Класс прочности 8.8 с покрытием Dacromet | Шайба стопорная клиновая Nordlock | Литиевая смазка NLGI-2, наносится на соединительные поверхности для предотвращения закисания |
| Материал | Q235B | Q235B | — | — | — |
| Класс | — | — | Класс прочности 8.8 | — | — |
| Покрытие | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20C до +80C | -20C до +80C | -20C до +80C | -20C до +80C | -20C до +80C |
| Вес | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт |
| MOQ | 100 шт | 100 шт | 100 шт | 100 шт | 100 шт |
| Упаковка | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Грузоподъемность ≤50кг | Q235B штампованная + горячее цинкование | Класс прочности 8.8 с покрытием Dacromet | Антиотворотная шайба | Наносится на соединительные поверхности для предотвращения закисания |
Порядок монтажа
- Очистить поверхности изопропиловым спиртом (99.9%). Проверить плоскостность в пределах 0.1мм на 100мм.
- Нанести соединительный состав на контактные поверхности. Установить крепеж с пружинной шайбой Бельвиля под головкой и гайкой.
- Проверить соосность в пределах 0.5мм. Затянуть по звездообразной схеме. Затянуть моментом 42 Н·м +/-2 Н·м с помощью калиброванного ключа. Задокументировать в журнале QA.
- Проверить все крепежные элементы на правильную посадку. Измерить 5% образца с помощью щупа.
- Нанести защитное покрытие (краска-маркер контроля момента затяжки). Сфотографировать готовую сборку под 3 углами для комплекта документации QA.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование крепежа неверного класса прочности для эксплуатационных условий | Крепеж выходит из строя ниже проектной нагрузки. Соединение разрушается в эксплуатационных условиях в течение первого года. | Проверить класс прочности крепежа по спецификации. Использовать калиброванный динамометрический ключ +/-3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности не позволяет обеспечить правильную посадку соединения. Коррозия начинается в течение 6-12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затянуть любой крепеж, момент которого ниже 80% от указанных. Заменять крепеж с коррозией, поражающей >5% площади поверхности, или глубиной питтинга >0.3мм. Раз в 3 года: полная разборка и осмотр 20% образца. Раз в 5 лет: замена всего ответственного крепежа вне зависимости от состояния. Документировать все результаты в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.
План B · Тяжелый кронштейн для светильника из нержавеющей стали 304
C4 Агрессивная среда по ISO 12944-2
| Двухрычажный кронштейн | Усиленная хомутовая скоба | Крепежный болт | Антиотворотная стопорная гайка | Антикоррозионное покрытие | |
|---|---|---|---|---|---|
| Спецификация | Длина рукояти 2.0м, 304 нержавеющая сталь кованая, грузоподъемность ≤150кг | φ114-165мм регулируемая, 304 нержавеющая сталь точное литье | M16×100, A2-70 нержавеющая сталь | M16, A2-70 + шайба Nordlock | Эпоксидный грунт с высоким содержанием цинка + полиуретановое верхнее покрытие, стойкость к соляному туману 1000ч |
| Материал | Нержавеющая сталь 304 | Нержавеющая сталь 304 | Нержавеющая сталь 70 | — | Полиуретан |
| Класс | — | — | A2-70 | A2-70 | — |
| Покрытие | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20C до +80C | -20C до +80C | -20C до +80C | -20C до +80C | -20C до +80C |
| Вес | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт |
| MOQ | 100 шт | 100 шт | 100 шт | 100 шт | 100 шт |
| Упаковка | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Грузоподъемность ≤150кг | 304 нержавеющая сталь точное литье | A2-70 нержавеющая сталь | A2-70 + шайба Nordlock | Стойкость к соляному туману 1000ч |
Порядок монтажа
- Обезжирить поверхности ацетоновым растворителем. Проверить шероховатость поверхности Ra <3.2мкм.
- Нанести антикоррозионный соединительный состав для диапазона -20 до 150C. Использовать шайбы с покрытием PTFE.
- Проверить соосность по спецификации. Затянуть по крестообразной схеме. Проверить 10% с помощью инструмента контроля. Записать с данными об окружающей среде.
- Провести испытание на отрыв 5% случайного образца до 80% пробной нагрузки. Заменить все, не прошедшие порог приемки.
- Нанести атмосферостойкое защитное покрытие. Установить постоянный купон мониторинга коррозии рядом с ответственными соединениями.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование крепежа неверного класса прочности для эксплуатационных условий | Крепеж выходит из строя ниже проектной нагрузки. Соединение разрушается в эксплуатационных условиях в течение первого года. | Проверить класс прочности крепежа по спецификации. Использовать калиброванный динамометрический ключ +/-3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности не позволяет обеспечить правильную посадку соединения. Коррозия начинается в течение 6-12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затянуть любой крепеж, момент которого ниже 80% от указанных. Заменять крепеж с коррозией, поражающей >5% площади поверхности, или глубиной питтинга >0.3мм. Раз в 3 года: полная разборка и осмотр 20% образца. Раз в 5 лет: замена всего ответственного крепежа вне зависимости от состояния. Документировать все результаты в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.
План C · Экстремальный кронштейн для светильника из алюминиевого сплава 6061
C5-M Экстремальная среда по ISO 12944-2

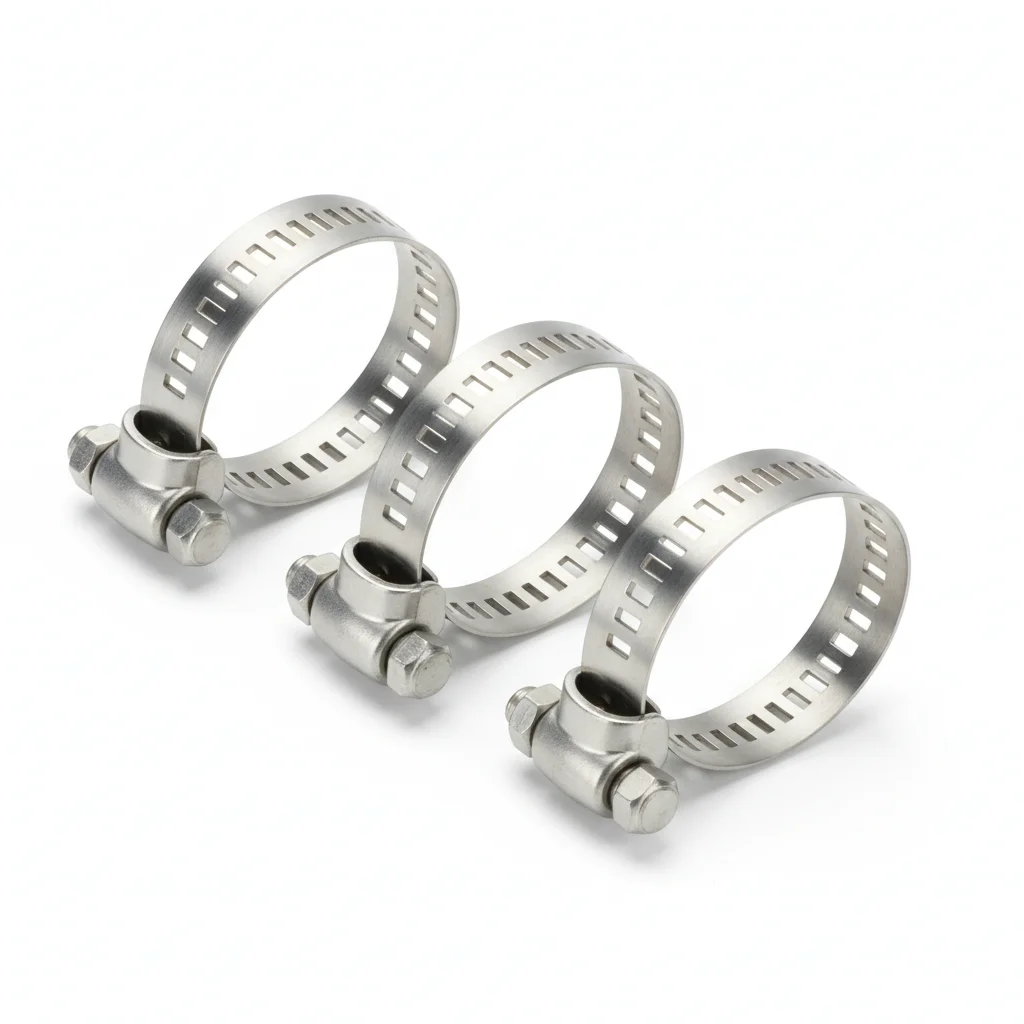

| Многорычажный комбинированный кронштейн | Хомутовая скоба из специального сплава | Болт из специального сплава | Умная мониторинговая метка | Специальный монтажный инструмент | |
|---|---|---|---|---|---|
| Спецификация | Длина рукояти 3.0м, 6061-T6 экструзия, грузоподъемность ≤300кг | φ165-219мм регулируемая, Inconel 625 точное литье | M20×120, 7075-T6 алюминиевый сплав | RFID чип, фиксирует время установки и данные осмотров | Гидравлический динамометрический ключ, управляемый предварительный натяг ±3% |
| Материал | 6061-T6 | — | Алюминиевый сплав | EPDM резина | — |
| Класс | — | — | — | — | — |
| Покрытие | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 | HDG >=55мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | Не применимо (полимер) | C3 (ISO 12944-2) |
| Темп. | -20C до +80C | -20C до +80C | -20C до +80C | -20C до +80C | -20C до +80C |
| Вес | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт |
| MOQ | 100 шт | 100 шт | 100 шт | 100 шт | 100 шт |
| Упаковка | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Грузоподъемность ≤300кг | Inconel 625 точное литье | 7075-T6 алюминиевый сплав | Фиксирует время установки и данные осмотров | Управляемый предварительный натяг ±3% |
Порядок монтажа
- Обезжирить растворителем MEK. Проверить шероховатость поверхности Ra <1.6мкм.
- Нанести морской антикоррозионный состав для диапазона -50 до 200C. Использовать шайбы с капсулированием PTFE.
- Проверить соосность в пределах 0.3мм. Затянуть гидравлическим натяжным устройством. Провести PMI проверку 10% образца. Задокументировать для аудита соответствия.
- Провести NDT тест 10% образца с помощью цветной дефектоскопии. Заменить все со следами трещин.
- Нанести защитный уплотнитель по спецификации. Установить постоянные приборы мониторинга состояния.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование крепежа неверного класса прочности для эксплуатационных условий | Крепеж выходит из строя ниже проектной нагрузки. Соединение разрушается в эксплуатационных условиях в течение первого года. | Проверить класс прочности крепежа по спецификации. Использовать калиброванный динамометрический ключ +/-3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности не позволяет обеспечить правильную посадку соединения. Коррозия начинается в течение 6-12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затянуть любой крепеж, момент которого ниже 80% от указанных. Заменять крепеж с коррозией, поражающей >5% площади поверхности, или глубиной питтинга >0.3мм. Раз в 3 года: полная разборка и осмотр 20% образца. Раз в 5 лет: замена всего ответственного крепежа вне зависимости от состояния. Документировать все результаты в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.
Ссылочные стандарты
Техническая основа и справочные стандарты
Опоры для уличного освещения
Требования безопасности к прожекторамТехнические условия и методы испытаний солнечных бытовых фотоэлектрических систем
Требования безопасности к светильникамНагрузочные нормы для строительных конструкций
Общие требования безопасности к светильникамМеханические свойства крепежа - болты, винты и шпильки
Алюминиевый сплав листовойСтандартная спецификация на листы и пластины из алюминия и алюминиевых сплавов
Возможности поставщика
Качество, поставка и индивидуальное производство
Контроль качества
- ✓Сертификаты материалов MTC с каждой партией
- ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
- ✓100% контроль или выборочный контроль по AQL перед отгрузкой
Поставка
- ✓Стандартные изделия под заказ: 7-15 дней
- ✓Нестандартные изделия: 25-45 дней
- ✓Поддержка FOB/CIF/DDP
Индивидуальное производство
- ✓Анализ чертежей и подбор материала
- ✓Нестандартные размеры, головки и резьба
- ✓Поддержка мелкосерийного изготовления образцов
Сертификация и документы
- ✓Сертификаты материалов (MTC)
- ✓Отчёты спектрального анализа
- ✓Отчёты испытаний в соляном тумане (по запросу)
Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
Частые вопросы
Часто задаваемые вопросы
Рекомендуемое чтение
Продолжить чтение и следующий шаг
За пределами технических характеристик
Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.
Возможности поставки →
