Сбой из-за набухания уплотнительной прокладки EPDM в системах водоподготовки: Выбор материала и предотвращение утечек

Дезинфицирующие средства и коагулянты ускоряют старение EPDM, вызывая набухание объема и снижение твердости. Без горячей затяжки предварительное натяжение фланцевого соединения снижается, что приводит к утечкам. Сравните уплотнительные прокладки EPDM, FKM, PTFE по химической стойкости и контролю деформации для выбора правильного уплотнения

Возможности поставки →

Аудит рисков // Инженерная диагностика

Руководство по избеганию ошибок закупки

"Это происходит каждый день на производственной линии."

Риск-01

Сбой уплотнительной прокладки EPDM из-за набухания при воздействии химических веществ водоподготовки

Дезинфицирующие средства (гипохлорит натрия NaOCl, остаточный хлор 1-5мг/л) и коагулянты (ПАХ Полиалюминийхлорид, 10-50мг/л), используемые на очистных сооружениях, ускоряют старение уплотнительной прокладки EPDM — NaOCl разрывает поперечные связи EPDM→набухание объема на 10-20%→снижение твердости на 10-15 единиц по Шору A→снижение давления уплотнения с рассчитанных 1.5-кратного рабочего давления до 0.5-кратного→утечка в фланцевом соединении

Корректирующие меры

Стандарт ASTM D471 на испытание погружением (раствор NaOCl 5% × 70°C × 168ч) требует изменения объема EPDM <10% — некачественный EPDM (избыточное содержание сажи-наполнителя, недостаточная поперечная сшивка) может иметь изменение объема до 30% в этих условиях

Риск-02

Отказ от горячей затяжки фланцевых болтов приводит к утечке по всей линии через три года

Уплотнительные прокладки EPDM ползут при длительном сжатии — толщина необратимо уменьшается на 20-25%, предварительное натяжение фланцевых болтов снижается на 30-40%. На очистных сооружениях тысячи фланцевых пар; если не выполнять горячую затяжку в течение трех лет, десятки пар начнут протекать. Утечка начинается с капель — затем поток увеличивается — сточные воды проникают под изоляцию, корродируя трубы — в конечном итоге лицевые поверхности фланцев корродируют до ям — весь фланец необходимо заменить. Наиболее опасная утечка в зонах биогаза — анаэробные сточные воды вырабатывают биогаз, содержащий сероводород, который может взорваться при утечке в воздух и встрече с искрой. Мера: Горячая затяжка всех фланцев завода во время ежегодного планового ремонта, ключевых участков каждые шесть месяцев.

Корректирующие меры

Создать и совершенствовать систему горячей затяжки фланцев, ежегодно выполнять горячую затяжку всего завода

Риск-03

Сильные окислительные среды вызывают коррозионное растрескивание EPDM

EPDM набухает и трескается после 72 часов погружения в концентрированную азотную кислоту 60% (20°C). PTFE не показывает изменений после 2000 часов погружения в концентрированную азотную кислоту 98% (80°C).

Корректирующие меры

Замена на уплотнительную прокладку из чистого PTFE или модифицированного PTFE (например, с углеродным наполнителем), стойкость к химической коррозии улучшается до полного диапазона pH0-14.

Риск-04

Отказ от горячей затяжки фланцевых болтов приводит к утечке по всей линии через три года

Уплотнительные прокладки EPDM ползут при длительном сжатии — толщина необратимо уменьшается на 20-25%, предварительное натяжение фланцевых болтов снижается на 30-40%. На очистных сооружениях тысячи фланцевых пар; если не выполнять горячую затяжку в течение трех лет, десятки пар начнут протекать. Утечка начинается с капель — затем поток увеличивается — сточные воды проникают под изоляцию, корродируя трубы — в конечном итоге лицевые поверхности фланцев корродируют до ям — весь фланец необходимо заменить. Наиболее опасная утечка в зонах биогаза — анаэробные сточные воды вырабатывают биогаз, содержащий сероводород, который может взорваться при утечке в воздух и встрече с искрой. Мера: Горячая затяжка всех фланцев завода во время ежегодного планового ремонта, ключевых участков каждые шесть месяцев.

Корректирующие меры

Создать и совершенствовать систему горячей затяжки фланцев, ежегодно выполнять горячую затяжку всего завода

Особенности условий эксплуатации

Контрольный список выбора материала уплотнительной прокладки для химической стойкости и контроля деформации

Уплотнительные прокладки EPDM на очистных сооружениях подвержены набуханию от NaOCl и ПАХ, снижая давление уплотнения. FKM и PTFE обеспечивают лучшую химическую стойкость, но различаются по стоимости и температурным ограничениям. В таблице ниже приведены ключевые контрольные точки для закупки и монтажа

Что проверить

  • 1Проверьте химическую совместимость: EPDM набухает на 10-20% в NaOCl (1-5 мг/л); FKM устойчив к маслам; PTFE выдерживает сильные кислоты
  • 2Проверьте деформацию сжатия по ASTM D395: толщина EPDM уменьшается на 20-25% со временем; укажите сорт с низкой деформацией сжатия
  • 3Спланируйте горячую затяжку: предварительное натяжение фланцевого болта снижается на 30-40% за 3 года; запланируйте ежегодную повторную затяжку всех фланцев
  • 4Подтвердите твердость прокладки: EPDM 60A для нормальной температуры; FKM 70A для средней температуры; PTFE с наполнителем для высокой температуры
  • 5Укажите опорные кольца: с покрытием PTFE или армированные из нержавеющей стали для предотвращения выдавливания в высоконапорных системах
Пункт проверкиПочему это важноЧто указать в запросе/чертеже
Химическая стойкость к дезинфицирующим средствамNaOCl разрывает поперечные связи EPDM, вызывая набухание и утечкуЗапросите данные испытания погружением по ASTM D471 для целевого химиката
Деформация сжатия (ASTM D395)Высокая деформация сжатия снижает силу уплотнения со временем—
Расписание горячей затяжкиСнижение предварительного натяжения приводит к утечкам; утечки биогаза рискуют взрывомВключите ежегодную горячую затяжку в контракт на обслуживание
Твердость прокладки (по Шору A)Слишком мягкая выдавливается; слишком жесткая не обеспечивает уплотнение неровных фланцевУкажите 60A для EPDM, 70A для FKM, 90A для PTFE
Материал опорного кольцаПредотвращает выдавливание прокладки при высоком давлении или температуреОпорное кольцо с покрытием PTFE или из нержавеющей стали 304 для давлений > 10 бар

Данные основаны на стандартных таблицах химической стойкости; фактическая производительность зависит от концентрации, температуры и времени воздействия. Всегда проверяйте с поставщиком материалов

Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы

Технический справочник отрасли

Уровни прокладок фланцев водоочистной станции: предельный материал для каждого уровня

Температуры трубопроводов станции далеко не однородны: 20-40°C в штатном режиме, 80-120°C при дезинфекции и обратной промывке и до 0-10°C на наружных резервуарах. Прокладки и пластиковые детали делятся на температурные уровни — сначала зафиксируйте предельный материал и ключевые данные для каждого уровня, затем выбирайте конкретную марку.

Температурный уровеньТиповой режимПредельный материалКлючевые показатели
Окружающая среда 20-40°C (наружные резервуары 0-10°C)Штатный режим очистки, резервуары сырой/осветленной водыPP ≤80°C; PA66 до 100°CДля чистой воды достаточно PP; температура — не главная угроза — сначала проверяйте окислители в среде
Средний уровень 80-120°CУчастки дезинфекции / обратной промывкиPVDF ≤150°CPVDF поглощает <0.04%, размерно в 10× стабильнее PA66; температура начинает определять выбор
Высокий уровень >150°CГорячие реагенты / сильно коррозионные средыPTFE ≤260°C; PEEK ≤250°CСильно коррозионные среды — уровень PTFE; оценивайте по пределам 260/250 °C

Оценки порядка величины не используются.

Технический справочник отрасли

Цепочка релаксации уплотнения: от скрытой потери усилия зажима до утечки

Полимерные уплотнения релаксируют при длительном сжатии, и усилие зажима скрыто падает — крепление из nylon-66 в системе чистой воды показало измеримую релаксацию в течение 6 месяцев (иллюстративный случай). Как только усилие зажима падает, хлорированная вода просачивается в зазор, и каждый последующий шаг прослеживается по численным показателям.

  1. 1Релаксация материала: полимерные детали релаксируют под длительной нагрузкой, и усилие зажима со временем падает — крепление из nylon-66 в системе чистой воды показало релаксацию в течение 6 месяцев (иллюстративный случай); влагопоглощение усиливает эффект: PA66 поглощает 2.5% за 24 ч при 23°C в воде, до 8.5% при насыщении, а прочность при растяжении падает на 30-40% после поглощения
  2. 2Появление зазора: падение усилия зажима открывает микрозазоры на уплотняемой поверхности; влажная атмосфера (80-100% RH, частая конденсация) продолжает подпитывать зазор влагой
  3. 3Начало щелевой коррозии: хлориды (Cl⁻ 500-5000 ppm) концентрируются в щели и начинаются питтинг и щелевая коррозия — 2-е место в порядке отказов водоочистки, чаще всего на деталях из марки 304
  4. 4Рост утечки: питтинг оставляет раковины на поверхности фланца, уплотнительная поверхность перестает быть плоской, и утечка растет со временем эксплуатации, усугубляясь без обработки
  5. 5Перехват 1: добавьте пружинную шайбу для компенсации релаксированного усилия зажима; устанавливайте при предварительном натяге 50-60% от предела текучести вместо однократной затяжки и сдачи
  6. 6Перехват 2: проверяйте болты фланцев по циклу 6-месячного визуального контроля + MT/PT с ежегодным выборочным контролем твердости, останавливая релаксацию и коррозию до образования раковин
  7. 7Системы питьевого водоснабжения: контактные детали принимаются по NSF/ANSI 61 (свинец ≤5 μg/L) с предоставлением сертификата на материал

Показатель 6 месяцев — время иллюстративного случая; соответствие контакта с питьевой водой регламентируется NSF/ANSI 61.

Технический справочник отрасли

Окислители и хлориды: сначала определите спектр среды

Среда в водоподготовке — это не просто «вода»: гипохлорит натрия, озон, свободный хлор и флокулянты имеют свои диапазоны концентраций. Подбор уплотнений и их крепежа под спектр среды на начальном этапе обходится значительно дешевле последующей замены деталей.

  • Концентрация окислителя: дозирующий раствор гипохлорита натрия дает 100-500 ppm на фланцах дозирующих трубопроводов, в спектр коррозии входит также озон — сильноокислительная среда наименее благоприятна для эластомерных уплотнений; перед выбором марки уточните наличие NaClO/O₃
  • Свободный хлор 0,5-5 ppm: хлорированная вода создает реальный риск питтинга для деталей из стали марки 304, при этом Cl⁻>200 ppm — порог по инженерному опыту; материалы фланцев и болтов подбираются по шкале хлоридов
  • Полный спектр хлоридов: в условиях станции диапазон 500-5000 ppm Cl⁻; выше 2000 ppm сразу закладывайте 254SMO (PREN≥43) или 2205 (PREN≥35)
  • Диапазон pH: pH кислотного флокулянта 4-6, pH кислотных стоков 2-6, pH щелочных стоков 9-12 — при работе в сильных кислотах/щелочах уплотнения переводятся на уровень PTFE (≤260°C) вместо универсального эластомера
  • Экстремальный уровень: установки УФ-обеззараживания и реагентные баки могут достигать 10% NaClO и 1-5 ppm O₃ при ≤20 bar — самый требовательный диапазон спектра рассчитывается на материалы с предельной коррозионной стойкостью

Начало питтинга при Cl⁻>200 ppm — значение из инженерного опыта.

Технический справочник отрасли

Нормы для контакта с питьевой водой и уплотнения фланцев

Прокладки — это детали, контактирующие с питьевой водой, к ним предъявляются столь же строгие требования по нормам, как и к болтам. Проверьте три момента: сертификация контактного материала, условные обозначения фланцев для водоснабжения и размер уплотнительной поверхности.

NSF/ANSI 61 (компоненты для питьевой воды, свинец ≤5 μg/L)AWWA C207 (стальные фланцы и фитинги для водоснабжения)EN 1092-1 (размеры фланцев и уплотнительных поверхностей)

NSF/ANSI 61, AWWA C207 и EN 1092-1 регламентируют контакт с питьевой водой и уплотнение фланцев; указаны только для навигации — обращайтесь к актуальным текстам документов.

Технический справочник отрасли

Поставка и приемка прокладок: сертификаты, NSF 61 и партии

Зафиксируйте условия приемки до заказа прокладок для водоочистной станции. Для систем питьевого водоснабжения действует жесткое требование: сертификат на материал и сертификация контакта с питьевой водой ANSI/NSF 61 (выщелачивание свинца ≤5 μg/L) должны поставляться совместно — при отсутствии любого из них партия бракуется. Покупателями обычно выступают группы эксплуатации и ЗИП водоканалов, EPC-подрядчики водоочистки и интеграторы мембранных систем; уплотнения — расходный материал с регулярными оптовыми дозаказами, и включение записей по партиям (марка материала, производственная партия) в условия поставки является нормой. Выбор ведется по шкале среды и температуры: PP для обычных условий на чистой воде (≤80°C), PVDF для условий обеззараживания (≤150°C), PTFE (≤260°C) или PEEK (≤250°C) для горячих сильноагрессивных сред; в проектах с высоким содержанием хлоридов закладывайте верхнюю ступень шкалы, а не предлагайте универсальную марку эластомера против окислителей. Пропишите в условиях и обратную границу: оцинкованные детали запрещены для сред с pH<6 или pH>12, а для сильных кислот и щелочей не выбирайте марку уплотнения, не стойкую в данной среде.

Соответствие при контакте с питьевой водой регламентируется NSF/ANSI 61; оценочные расчеты порядка величины не применяются.

Сравнение решений

Сравнение ключевых параметров трёх решений

Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.

Решение A
Нормальная температура (≤80°C)/Обычные муниципальные сточные воды
5-10 лет
Экономичный
Решение B
Средняя температура (80-150°C)/Промышленные сточные воды/Среда, содержащая нефть
10-20 лет
Средний
Решение C
Высокая температура (>150°C)/Сильная коррозия/Требование сверхдолговечности
20-40 лет
Высокий
1ФЛАНЦЕВАЯ ПРОКЛАДКА
Спецификация
A
DN100-DN600, толщина 3мм, твердость по Шору 60A
B
DN100-DN600, толщина 4мм, твердость по Шору 70A
C
DN100-DN600, толщина 5мм, наполнение стекловолокном 25%
Материал
A
Резина EPDM
B
Резина EPDM
C
Резина EPDM
Класс
A
Твердость по Шору 60A
B
Твердость по Шору 70A
C
—
Покрытие
A
Горячее цинкование >=55мкм по ISO 1461
B
Горячее цинкование >=55мкм по ISO 1461
C
Горячее цинкование >=55мкм по ISO 1461
2O-КОЛЬЦО
Спецификация
A
φ50-φ300, поперечное сечение 5мм, пероксидная вулканизация
B
φ50-φ300, поперечное сечение 6мм, специальная формулировка
C
φ50-φ300, сердечник FKM + покрытие PTFE
Материал
A
EPDM
B
—
C
FKM
Покрытие
A
Горячее цинкование >=55мкм по ISO 1461
B
Горячее цинкование >=55мкм по ISO 1461
C
Горячее цинкование >=55мкм по ISO 1461
3ОПОРНОЕ КОЛЬЦО
Спецификация
A
Покрытие PTFE, предотвращает деформацию выдавливания
B
Нержавеющая сталь 304 + композит PTFE
C
Точное литье из сплава Inconel 625
Материал
A
PTFE
B
Нержавеющая сталь 304
C
—
Покрытие
A
Горячее цинкование >=55мкм по ISO 1461
B
Горячее цинкование >=55мкм по ISO 1461
C
Горячее цинкование >=55мкм по ISO 1461
4СМАЗКА
Спецификация
A
Силиконовая смазка, наносится на монтажную поверхность для предотвращения прилипания
B
Фторсиликоновая смазка, термостойкая до 200°C
C
Чип RFID, записывает время установки и данные осмотров
Материал
A
—
B
—
C
Резина EPDM
Покрытие
A
Горячее цинкование >=55мкм по ISO 1461
B
Горячее цинкование >=55мкм по ISO 1461
C
Горячее цинкование >=55мкм по ISO 1461
5ОЧИСТИТЕЛЬ
Спецификация
A
На основе изопропилового спирта, для очистки уплотнительной поверхности
B
Эпоксидный цинксодержащий грунт + полиуретановая эмаль, стойкость к соляному туману 1000ч
C
Гидравлический динамометрический ключ, регулировка предварительного натяжения ±3%
Материал
A
—
B
Полиуретан
C
—
Покрытие
A
Горячее цинкование >=55мкм по ISO 1461
B
Горячее цинкование >=55мкм по ISO 1461
C
Горячее цинкование >=55мкм по ISO 1461

Руководство по выбору

Как выбрать решение с уплотнительной прокладкой в зависимости от температуры?

Условие эксплуатацииРекомендуемый вариантКлючевое обоснование
Условие эксплуатацииРекомендуемый вариантКлючевое обоснование
Нормальная температура (≤80°C), обычные хозяйственно-бытовые сточные водыВариант A: стандартная резиновая прокладка EPDM — фланцевая прокладка DN100-DN600 (3mm, Shore 60A) + O-образное кольцо пероксидной вулканизации + опорное кольцо PTFE + силиконовая смазкаНаименьшая стоимость; EPDM пероксидной вулканизации стоек к окислителям
Средняя температура (80-150°C), промышленные сточные воды / нефтесодержащиеВариант B: усиленная прокладка FKM — фланцевая прокладка DN100-DN600 (4mm, Shore 70A) + O-образное кольцо специального состава + комбинированное армированное опорное кольцо 304 SS/PTFE + фторсиликоновая смазка (200°C)Суровые условия C4 (ISO 12944-2); масло- и химостойкость, длительный срок службы
Высокая температура (>150°C) / сильная коррозия / сверхдлительный срок службыВариант C: экстремальная прокладка из модифицированного PTFE — фланцевая прокладка с наполнением стекловолокном (25%) (5mm) + O-образное кольцо с покрытием PTFE и сердечником FKM + опорное кольцо из сплава Inconel 625Экстремальные условия C5-M (ISO 12944-2); термостойкость 260°C+, кислото-/щелочестойкость pH 0-14
Химическое воздействие дезинфектантов при погружении (остаточный NaOCl 1-5 mg/L, PAC 10-50 mg/L)Проверять EPDM пероксидной вулканизации по испытанию на набухание ASTM D471 (изменение объема <10%); указывать марку с низкой остаточной деформацией при сжатииNaOCl разрушает поперечные связи EPDM, набухание по объему 10-20% и падение твердости на 10-15 Shore A; давление герметизации падает с 1.5× рабочего давления до 0.5×
Ослабление предварительной затяжки фланца / горячая подтяжкаВыполнять горячую подтяжку фланцев всего объекта ежегодно при остановочном обслуживании, в ключевых зонах (например, зоны биогаза) каждые 6 месяцев; закрепить график в договоре на обслуживаниеПолзучесть EPDM необратимо утоньшает прокладки на 20-25%, снижая предварительную затяжку болтов на 30-40% за 3 года; утечки биогаза, содержащего H₂S, могут взорваться при искровом воспламенении
Получить рекомендацию по выбору
РешенияПлан A · Стандартная резиновая уплотнительная прокладка EPDMПлан B · Усиленная уплотнительная прокладка FKMПлан C · Экстремальная уплотнительная прокладка PTFE
A

План A · Стандартная резиновая уплотнительная прокладка EPDM

Стандарт C3 по ISO 12944-2

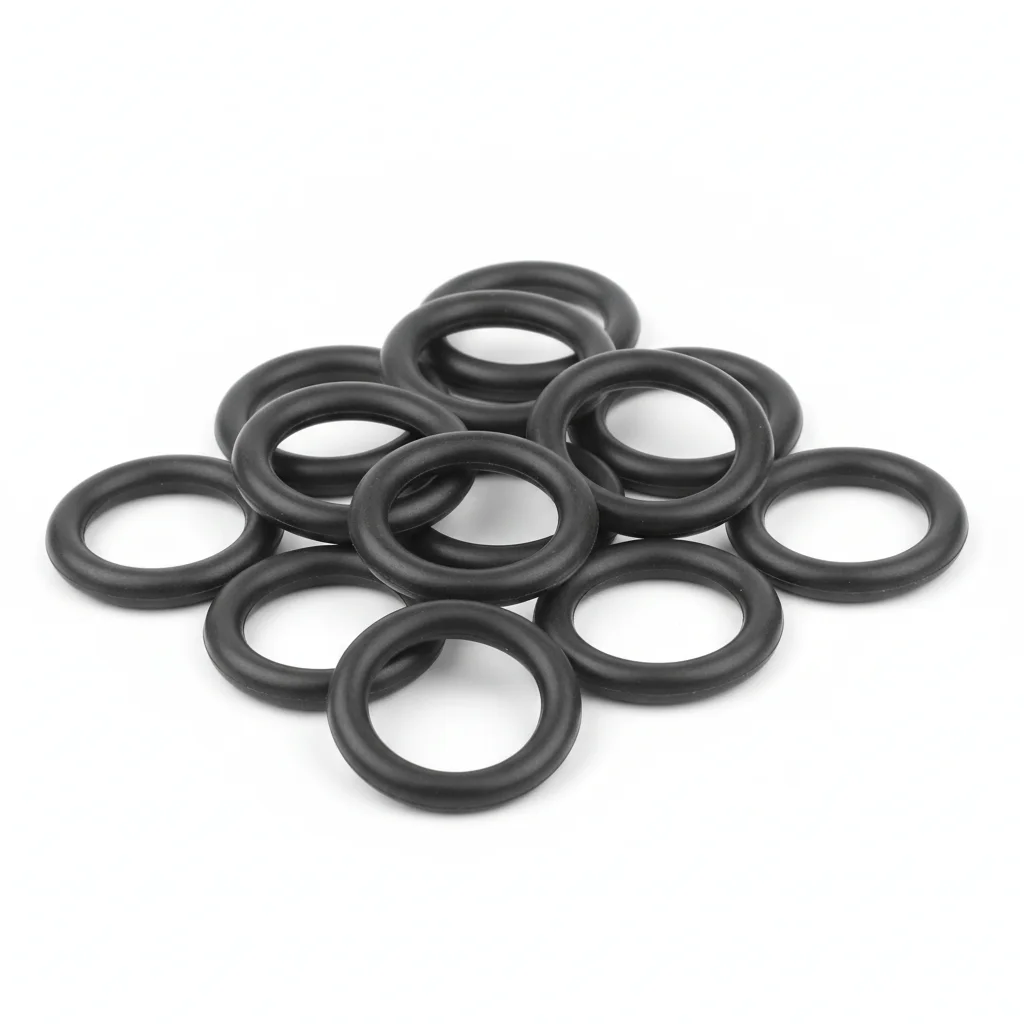

O-кольцо — EPDM —
O-кольцо
EPDM · —

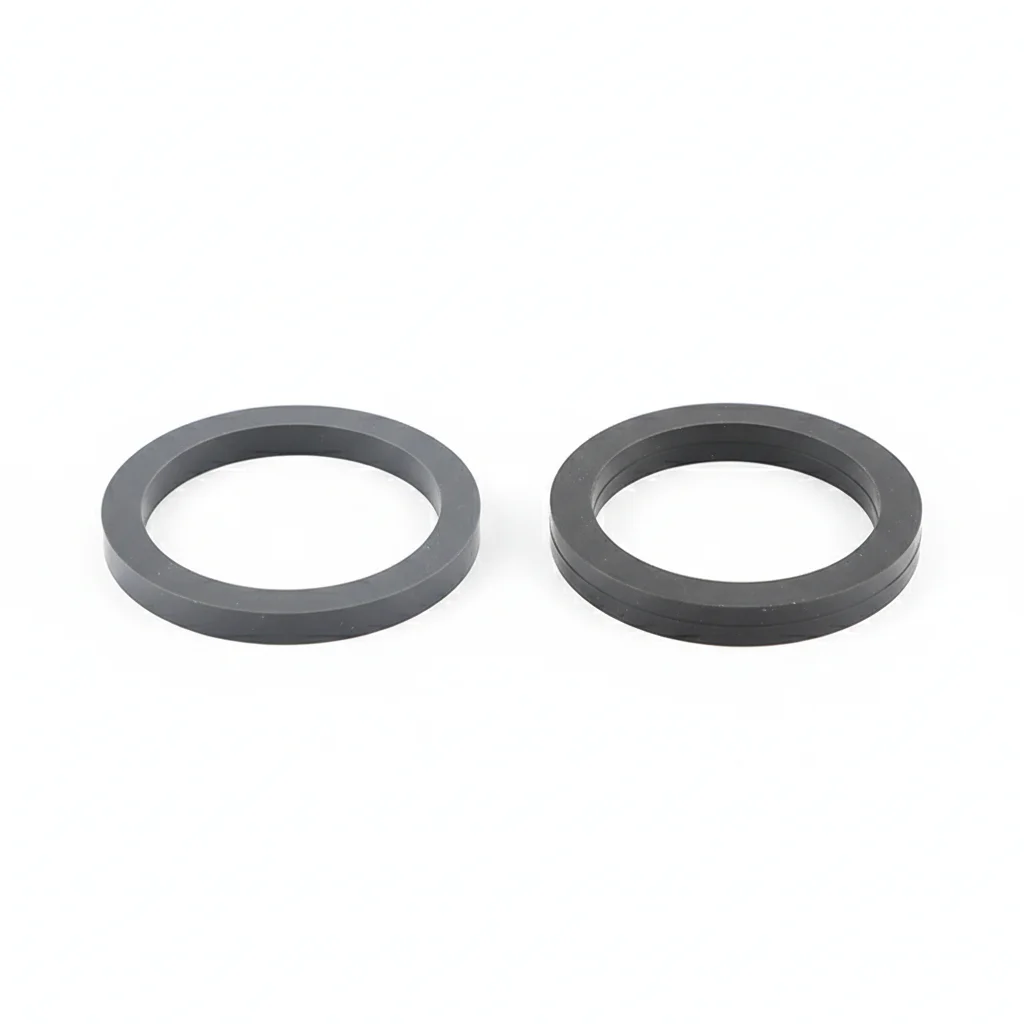

Опорное кольцо — PTFE —
Опорное кольцо
PTFE · —
Фланцевая прокладкаO-кольцоОпорное кольцоСмазкаОчиститель
СпецификацияDN100-DN600, толщина 3мм, твердость по Шору 60Aφ50-φ300, поперечное сечение 5мм, пероксидная вулканизацияПокрытие PTFE, предотвращает деформацию выдавливанияСиликоновая смазка, наносится на монтажную поверхность для предотвращения прилипанияНа основе изопропилового спирта, для очистки уплотнительной поверхности
МатериалРезина EPDMEPDMPTFE——
КлассТвердость по Шору 60A————
ПокрытиеГорячее цинкование >=55мкм по ISO 1461Горячее цинкование >=55мкм по ISO 1461Горячее цинкование >=55мкм по ISO 1461Горячее цинкование >=55мкм по ISO 1461Горячее цинкование >=55мкм по ISO 1461
КоррозияНе применимо (полимер)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.-20C до +80C-20C до +80C-20C до +80C-20C до +80C-20C до +80C
Вес~0.5 кг/штука~0.5 кг/штука~0.5 кг/штука~0.5 кг/штука~0.5 кг/штука
MOQ100 шт100 шт100 шт100 шт100 шт
УпаковкаVCI-бумага + картонVCI-бумага + картонVCI-бумага + картонVCI-бумага + картонVCI-бумага + картон
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеТвердость по Шору 60AПероксидная вулканизацияПредотвращает деформацию выдавливанияНаносится на монтажную поверхность для предотвращения прилипанияДля очистки уплотнительной поверхности
Монтаж и обслуживание

Порядок монтажа

  1. Очистите поверхности с помощью изопропилового спирта (99.9%). Проверьте плоскость в пределах 0.1 мм на 100 мм.
  2. Нанесите герметик на контактные поверхности. Установите крепёж с пружинной шайбой под головкой и гайкой.
  3. Проверьте соосность в пределах 0.5 мм. Затягивайте по звёздчатой схеме. Момент затяжки 42 Н·м +/-2 Н·м с использованием откалиброванного ключа. Документируйте в журнале контроля качества.
  4. Осмотрите все крепёжные элементы на правильность посадки. Проверьте 5% выборки с помощью щупа.
  5. Нанесите герметик-индикатор момент затяжки. Сфотографируйте собранный узел с 3 ракурсов для документации контроля качества.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса прочности крепежа для условий эксплуатацииКрепеж разрушается при нагрузке ниже расчетной. Соединение разрушается в рабочих условиях в течение первого года.Проверьте класс прочности крепежа по спецификации. Используйте откалиброванный динамометрический ключ +/-3%. Документируйте все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности не позволяет соединению правильно усадиться. Коррозия начинается в течение 6-12 месяцев.Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой.

Обслуживание

Проверка каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Перетянуть любой крепёж, у которого момент затяжки ниже 80% от указанного. Заменить крепёж, поражённый коррозией, поражающей более 5% площади поверхности, или с глубиной питтинга более 0.3 мм. Каждые 3 года: полная разборка и проверка 20% образцов. Каждые 5 лет: заменить все критические крепёжные изделия независимо от состояния. Документировать все результаты в CMMS с указанием даты, идентификатора инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.

B

План B · Усиленная уплотнительная прокладка FKM

C4 Агрессивная среда по ISO 12944-2

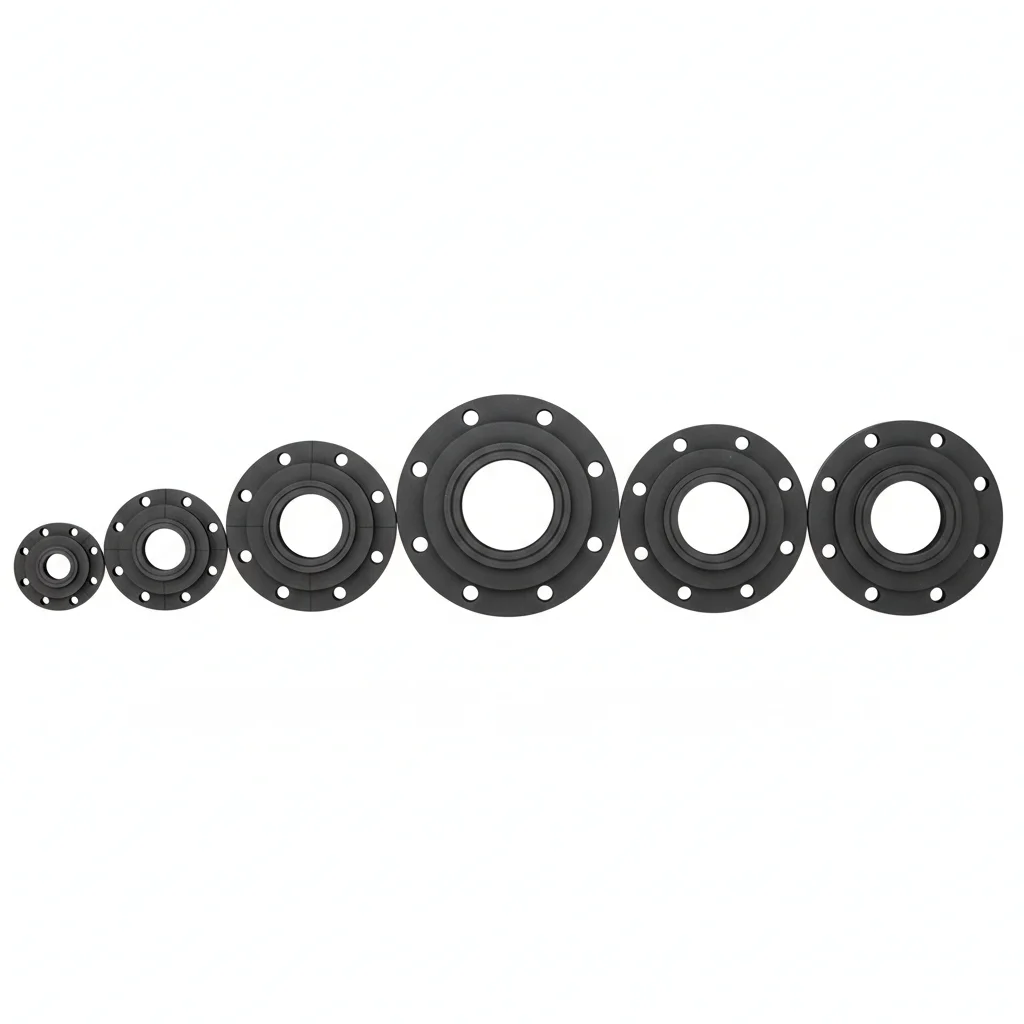

Фланцевая прокладка — Резина EPDM Твердость по Шору 70A
Фланцевая прокладка
Резина EPDM · Твердость по Шору 70A
O-кольцо — — —
O-кольцо
— · —

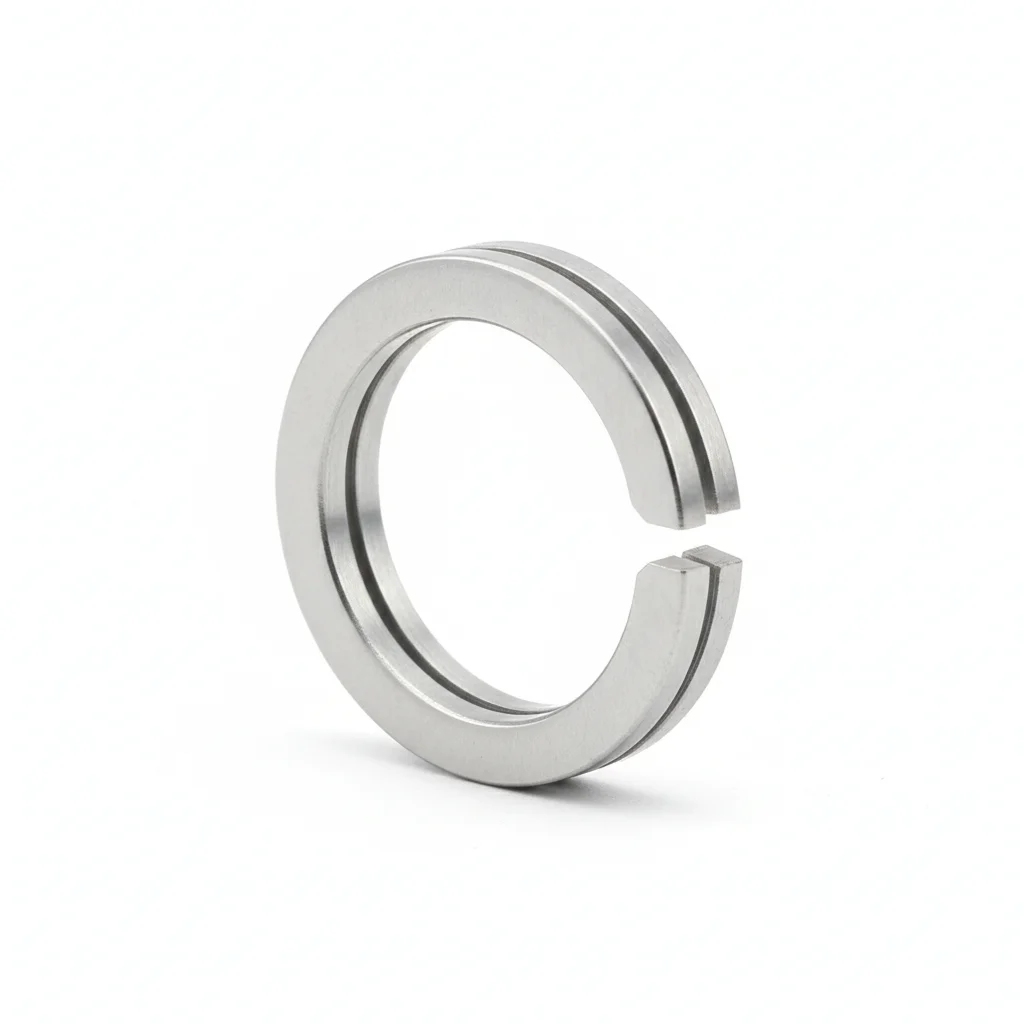

Усиленное опорное кольцо — Нержавеющая сталь 304 —
Усиленное опорное кольцо
Нержавеющая сталь 304 · —
Фланцевая прокладкаO-кольцоУсиленное опорное кольцоСпециальная смазкаАнтикоррозионное покрытие
СпецификацияDN100-DN600, толщина 4мм, твердость по Шору 70Aφ50-φ300, поперечное сечение 6мм, специальная формулировкаНержавеющая сталь 304 + композит PTFEФторсиликоновая смазка, термостойкая до 200°CЭпоксидный цинксодержащий грунт + полиуретановая эмаль, стойкость к соляному туману 1000ч
МатериалРезина EPDM—Нержавеющая сталь 304—Полиуретан
КлассТвердость по Шору 70A————
ПокрытиеГорячее цинкование >=55мкм по ISO 1461Горячее цинкование >=55мкм по ISO 1461Горячее цинкование >=55мкм по ISO 1461Горячее цинкование >=55мкм по ISO 1461Горячее цинкование >=55мкм по ISO 1461
КоррозияНе применимо (полимер)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.-20C до +80C-20C до +80C-20C до +80C-20C до +80C-20C до +80C
Вес~0.5 кг/штука~0.5 кг/штука~0.5 кг/штука~0.5 кг/штука~0.5 кг/штука
MOQ100 шт100 шт100 шт100 шт100 шт
УпаковкаVCI-бумага + картонVCI-бумага + картонVCI-бумага + картонVCI-бумага + картонVCI-бумага + картон
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеТвердость по Шору 70AСпециальная формулировкаУсиленное опорное кольцоТермостойкая до 200°CСтойкость к соляному туману 1000ч
Монтаж и обслуживание

Порядок монтажа

  1. Обезжирите поверхности ацетоновым растворителем. Проверьте шероховатость поверхности Ra <3.2um.
  2. Нанесите антикоррозионный герметик для температуры -20 до 150C. Используйте шайбы с покрытием PTFE.
  3. Проверьте выравнивание по спецификации. Затяжку производите в крестообразном порядке. Проверьте 10% с помощью инструмента контроля. Ведите журнал с данными об условиях окружающей среды.
  4. Проведите испытание на отрыв 5% случайной выборки до 80% пробной нагрузки. Замените любые элементы, не прошедшие порог приемки.
  5. Нанесите защитное покрытие от атмосферных воздействий. Установите контрольный образец коррозии рядом с критическими соединениями.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса прочности крепежа для условий эксплуатацииКрепеж разрушается при нагрузке ниже расчетной. Соединение разрушается в рабочих условиях в течение первого года.Проверьте класс прочности крепежа по спецификации. Используйте откалиброванный динамометрический ключ +/-3%. Документируйте все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности не позволяет соединению правильно усадиться. Коррозия начинается в течение 6-12 месяцев.Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 часов работы или 6 месяцев (в зависимости от того, что наступит раньше). Повторная затяжка любых крепёжных элементов, момент затяжки которых опустился ниже 80% от установленного значения. Замена крепежа с коррозионным поражением более 5% площади поверхности или глубиной питтинга более 0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всех критических крепёжных элементов независимо от их состояния. Фиксация всех результатов в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.

C

План C · Экстремальная уплотнительная прокладка PTFE

C5-M Экстремальная по ISO 12944-2

Фланцевая прокладка из модифицированного PTFEO-кольцо с покрытиемОпорное кольцо из специального сплаваСмарт-метка мониторингаСпециальный монтажный инструмент
СпецификацияDN100-DN600, толщина 5мм, наполнение стекловолокном 25%φ50-φ300, сердечник FKM + покрытие PTFEТочное литье из сплава Inconel 625Чип RFID, записывает время установки и данные осмотровГидравлический динамометрический ключ, регулировка предварительного натяжения ±3%
МатериалРезина EPDMFKM—Резина EPDM—
Класс—————
ПокрытиеГорячее цинкование >=55мкм по ISO 1461Горячее цинкование >=55мкм по ISO 1461Горячее цинкование >=55мкм по ISO 1461Горячее цинкование >=55мкм по ISO 1461Горячее цинкование >=55мкм по ISO 1461
КоррозияНе применимо (полимер)C3 (ISO 12944-2)C3 (ISO 12944-2)Не применимо (полимер)C3 (ISO 12944-2)
Темп.-20C до +80C-20C до +80C-20C до +80C-20C до +80C-20C до +80C
Вес~0.5 кг/штука~0.5 кг/штука~0.5 кг/штука~0.5 кг/штука~0.5 кг/штука
MOQ100 шт100 шт100 шт100 шт100 шт
УпаковкаVCI-бумага + картонVCI-бумага + картонVCI-бумага + картонVCI-бумага + картонVCI-бумага + картон
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеНаполнение стекловолокном 25%Сердечник FKM + покрытие PTFEОпорное кольцо из специального сплаваЗаписывает время установки и данные осмотровРегулировка предварительного натяжения ±3%
Монтаж и обслуживание

Порядок монтажа

  1. Обезжирить с помощью растворителя MEK. Проверить шероховатость поверхности Ra <1.6um.
  2. Нанесите морской антикоррозионный герметик для температуры -50 до 200C. Используйте шайбы с покрытием PTFE.
  3. Проверьте выравнивание до 0.3mm. Затяните с помощью гидравлического натяжителя. PMI проверка 10% образца. Задокументируйте для аудита соответствия.
  4. Проведите неразрушающий контроль 10% выборки с помощью пенетранта. Замените любые элементы с признаками трещин.
  5. Нанесите защитный герметик по спецификации. Установите приборы для постоянного контроля состояния.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса прочности крепежа для условий эксплуатацииКрепеж разрушается при нагрузке ниже расчетной. Соединение разрушается в рабочих условиях в течение первого года.Проверьте класс прочности крепежа по спецификации. Используйте откалиброванный динамометрический ключ +/-3%. Документируйте все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности не позволяет соединению правильно усадиться. Коррозия начинается в течение 6-12 месяцев.Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затянуть любой крепёж с моментом затяжки ниже 80% от указанного. Заменить крепёжные изделия с коррозией, затрагивающей более 5% площади поверхности, или глубиной язвенной коррозии более 0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всех критических крепёжных изделий независимо от состояния. Документировать все результаты в CMMS с указанием даты, идентификатора инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.

Ссылочные стандарты

Техническая основа и ссылочные стандарты

Чугунные трубы и фитинги для муниципального строительства

Материалы уплотнительных колец O-Ring для общих гидравлических систем

Стандарт проектирования наружного водоснабжения

Плоские стальные сварные фланцы труб

Деформация сжатия резины

Стандартная система классификации резиновых изделий для автомобильных применений

Резиновые уплотнители

Фланцы и их соединения - Прокладки для фланцев с номинальным давлением - Часть 1: Плоские неметаллические прокладки с усилителем или без

Прокладки для фланцев водопроводных труб

Металлические прокладки для фланцев труб - Кольцевые, спирально-навитые и рубашковые

Возможности поставщика

Качество, поставка и индивидуальное производство

Контроль качества

  • ✓Сертификаты материалов MTC с каждой партией
  • ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
  • ✓100% контроль или выборочный контроль по AQL перед отгрузкой

Поставка

  • ✓Стандартные изделия под заказ: 7-15 дней
  • ✓Нестандартные изделия: 25-45 дней
  • ✓Поддержка FOB/CIF/DDP

Индивидуальное производство

  • ✓Анализ чертежей и подбор материала
  • ✓Нестандартные размеры, головки и резьба
  • ✓Поддержка мелкосерийного изготовления образцов

Сертификация и документы

  • ✓Сертификаты материалов (MTC)
  • ✓Отчёты спектрального анализа
  • ✓Отчёты испытаний в соляном тумане (по запросу)

Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса

Частые вопросы

Часто задаваемые вопросы

Рекомендуемое чтение

Продолжить чтение и следующий шаг

Похожая тема

Болты из дуплексной стали

Похожая тема

Фланцы из нержавеющей стали

За пределами технических характеристик

Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.

Возможности поставки →
