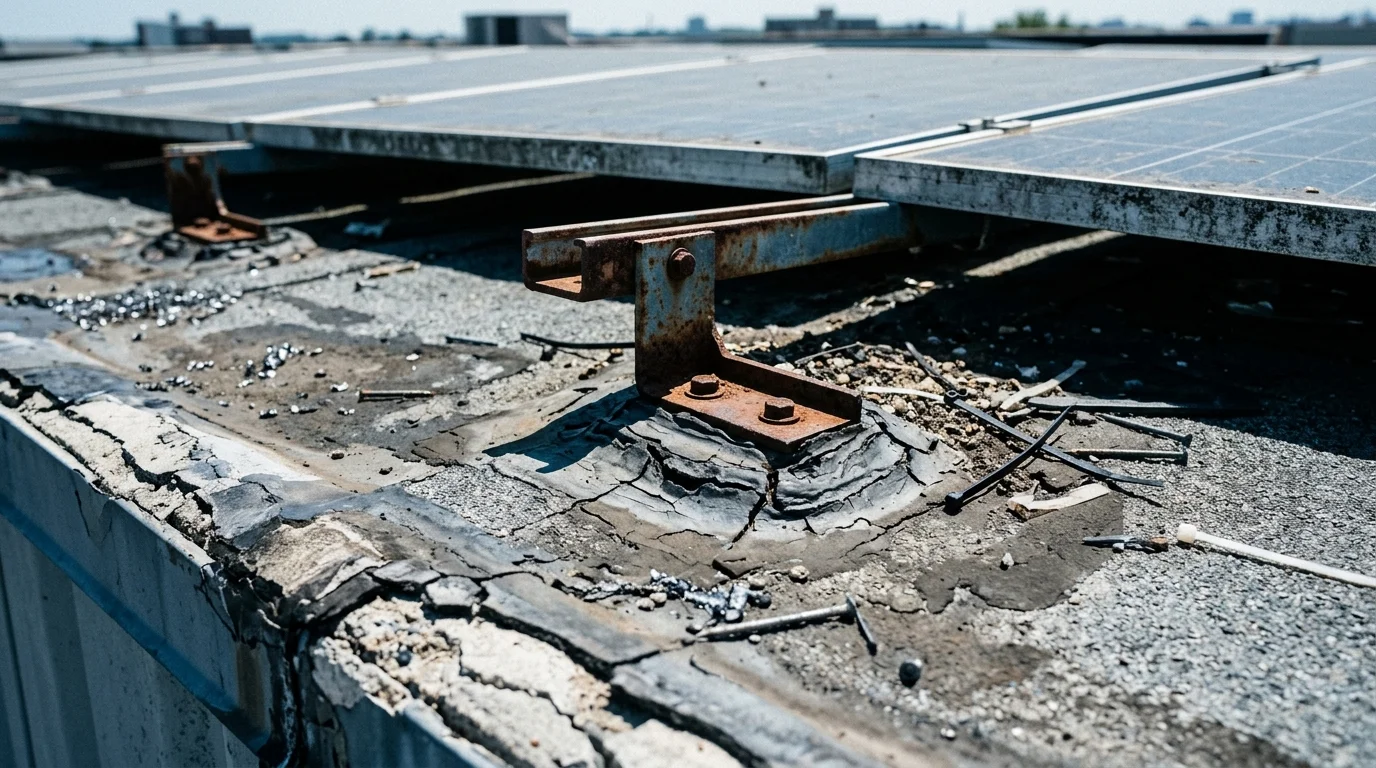

分布式屋顶光伏五金 — 别让屋顶漏水成为你的售后噩梦
Reddit讨论'屋顶光伏漏水'是真实痛点——EPDM防水垫片和丁基胶带选哪个？铝合金夹具与彩钢瓦的电偶腐蚀怎么防？我们提供6063-T5铝合金夹具（阳极氧化≥15μm）+ EPDM密封方案，适配彩钢瓦/直立锁边/琉璃瓦全屋面类型。
方案对比
不同屋顶类型的夹具与压块选型
屋顶类型决定夹具形式。以下对比四种主流屋顶的夹具、压块和防水密封方案，供您参考。
| 方案 | 屋顶类型 | 推荐夹具 | 防水要求 | 典型区域 | 建议 |
|---|---|---|---|---|---|
| 梯形彩钢瓦 | 华东、华南工厂屋面 | 梯形夹具（角驰型）+ 铝合金中/边压块 | 低 标准夹具批量冲压，成本最低 | EPDM 防水垫圈 | 最常见的工业厂房屋面 |
| 直立锁边彩钢瓦 推荐 | 高风压地区 | 直立锁边夹具 + 铝合金中/边压块 | 中 铝合金挤压模具摊销后单件成本适中 | 丁基胶带 + 结构密封胶 | 需要高抗风的沿海/高层屋面 |
| 琉璃瓦/混凝土瓦 | 别墅、农村屋顶 | 琉璃瓦挂钩（可调式）+ 不锈钢压块 | 中 穿透屋面需防水密封处理，人工成本占比高 | 水泥基防水涂料 + 密封胶 | 住宅类屋顶，需保护瓦面 |
以上信息参考 NB/T 10115-2018、GB 50797-2012 及 UL 2703 安装系统认证要求整理。夹具抗拔力应≥1.5倍设计风荷载，实际选型需结合屋面荷载计算报告。
选型决策
屋顶五金详细选型
以下三个模块覆盖分布式屋顶光伏的核心五金品类，点击查看具体规格和参数。
01
屋顶夹具与挂钩
适配梯形/角驰/直立锁边/琉璃瓦等不同瓦型
- 角驰夹具 + 直立锁边夹具 + 琉璃瓦挂钩 + 梯形夹具
- 多种夹具适配主流瓦型，铝合金/不锈钢材质可选
屋顶夹具与挂钩选型方案 →
02
轻量化压块
铝合金中压块、边压块，用于组件固定
- 6063-T5铝合金 + 阳极氧化 ≥15μm
- 轻量化设计，适配铝轨和钢轨，防腐等级满足屋面环境
轻量化压块选型方案 →
03
防水密封组件
EPDM胶条、丁基胶带、结构密封胶
- EPDM 胶条 + 丁基胶带 + 耐候密封胶
- 丁基胶带寿命≥10年，EPDM耐臭氧老化
防水密封组件选型方案 →
📌 夹具抗拔力需满足 GB 50797-2012 第6.6节要求；铝合金压块阳极氧化膜厚依据 GB/T 5237.2（AA15≥15μm）。
电气连接件
屋顶光伏全品类五金件
屋顶光伏五金件需兼顾轻量化与防水密封。以下精选三个关键品类供快速选型：
导轨连接件
- 关键参数：铝合金导轨连接件、不锈钢导轨连接件、配套螺栓
- 选型建议：铝合金阳极氧化≥15μm，沿海地区推荐不锈钢材质。
防水密封件
- 关键参数：EPDM防水胶条、丁基防水胶带、硅橡胶防水垫、密封胶
- 选型建议：EPDM优于普通橡胶（耐老化性能更好），配合丁基胶带双重防水。
屋顶线缆管理件
- 关键参数：不锈钢/塑料电缆夹、磁吸电缆座
- 选型建议：线缆沿导轨敷设，每0.5-1m用线卡固定，避免风吹晃动磨损绝缘层。
更多电气连接件技术参数请访问：光伏电气连接件 L3 页面
决策流程
屋顶光伏快速选型流程
STEP 01
① 确认屋顶瓦型与坡度
梯形/角驰/直立锁边/琉璃瓦，坡度影响夹具选型
STEP 02
② 评估腐蚀环境与风荷载
按 ISO 12944 判定 C3-C5 等级，基本风压≥0.30kPa
STEP 03
③ 匹配夹具+密封方案
对照上方方案对比表，选择对应夹具与防水组合
工程案例
行业典型配置参考
以下配置基于 GB 50797-2012《光伏发电站设计规范》、NB/T 10115-2018 及主流设计院常规方案整理，仅供参考。实际项目需根据屋面结构、气候条件、腐蚀等级专项设计。
| 配置项 | 典型规格/要求 | 设计依据/来源 |
|---|---|---|
| 夹具材质 | 铝合金 6005-T5 或不锈钢 304 | GB 50797-2012 第6.6节 |
| 压块材质 | 6063-T5 铝合金 + 阳极氧化 ≥15μm | GB/T 5237.1 |
| 防水密封 | EPDM 胶条 / 丁基胶带 | JC/T 942-2004 |
| 紧固螺栓 | M8-M12 不锈钢 (A2-70) | GB/T 3098.1 |
| 风荷载要求 | 基本风压 ≥0.30kPa（按 GB 50009 取值） | GB 50009-2012 |
📌 以上为常见配置模板。夹具选型需现场确认瓦型尺寸。
⚠️ 以上配置为典型参考方案，最终选型需由持证结构工程师根据屋面荷载核算确定。
相关配套产品
屋顶光伏可能还需要以下五金件：
💡 屋顶光伏与地面光伏的电气连接件完全通用，仅支架基础和夹具系统存在差异。
技术依据
技术依据与参考标准（点击展开）
本页技术参数基于以下公开标准整理。
紧固件与防腐标准
- ISO 898-1:2013 — 紧固件机械性能
适用范围：强度等级选型 - ISO 3506-1:2020 — 不锈钢紧固件
适用范围：304/316L选型 - ISO 1461:2022 — 热浸镀锌层
适用范围：≥65/85μm分级
屋面标准
- GB 50009-2012 — 建筑结构荷载规范
适用范围：风/雪荷载取值 - GB/T 5237 — 铝合金阳极氧化
适用范围：6063-T5≥15μm - ASTM D395-18 — 橡胶压缩永久变形
适用范围：EPDM密封条老化
免责声明：技术参数整理自公开标准，具体设计请咨询专业工程师。
