风险审计 // 工程诊断
采购避坑指南
"导轨连接差1mm不当事？十根导轨串下来最后一块偏1cm，组件边框受力不均，电池片隐裂。"
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
风险-01
导轨连接间隙累积导致组件阵列错位——最后一块组件安装偏斜
[✅] Yaxiio 整改措施
✅ 现场抽检间隙：每50m至少3组，用塞尺检查，超差更换。✅ 优化安装顺序 ：从中间向两端逐步校准，使用激光对准仪。风险-02
铝合金导轨连接件微动磨损导致接触电阻增大——接头过热烧毁
[✅] Yaxiio 整改措施
✅ 使用导电润滑脂：如含镍石墨脂，减少磨损。✅ 定期红外测温 ：监测温差＞20℃时立即检查。风险-03
风振下防松垫圈蠕变失效导致螺栓预紧力衰减——导轨连接松脱
[✅] Yaxiio 整改措施
✅ 螺栓使用不锈钢A4-80：满足GB/T 3098.6。✅ 安装后扭矩检查 ：拧紧24h后复拧至110Nm（考虑蠕变补偿）。"导轨连接件差1mm别不当事——一根导轨差1mm，十根导轨最后一块组件偏1cm，边框受力不均长期后电池片隐裂。装完拉线校直，偏差2mm/10m以内。"
"导轨连接螺栓不要用电动扳手打完就走——力矩扳手每颗打到标准值。电动扳手打出来的扭矩能差30%，有的紧有的松。"
工况差异
导轨连接件选型：三个易被忽略的工程差异
导轨连接件看似简单，但选型错误会导致批量失效。以下三个差异是采购和验收中最容易被忽略的：
判断要点
- 1铝连接件与不锈钢连接件直接接触：沿海C4-C5环境必须加绝缘垫片和螺栓套，否则电偶腐蚀加速失效。
- 2防松垫圈选择：普通弹簧垫圈在风振下蠕变，预紧力衰减；楔形防松垫圈可维持预紧力。
- 3连接件长度：标准长度适用于内陆，台风区建议加长以分散应力。
| 检查项 | 为什么重要 | 询价/图纸应注明 |
|---|---|---|
| 连接件与导轨材质匹配 | 异种金属接触（铝+不锈钢）在潮湿环境下产生电偶腐蚀，降低连接强度。 | 铝导轨系统内陆用铝连接件；沿海用不锈钢连接件时，必须指定绝缘垫片和尼龙螺栓套。 |
| 防松垫圈类型 | 弹簧垫圈在振动下蠕变，预紧力衰减导致连接松脱；楔形防松垫圈可抵抗振动。 | 台风区或振动工况，指定楔形防松垫圈，替代普通弹簧垫圈。 |
| 连接件长度 | 标准长度在台风区可能不足，导致应力集中和连接失效。 | 台风区或极端温差区，指定加长型连接件，并配合弹性补偿垫片。 |
| 螺栓预紧力与扭矩 | 预紧力不足导致连接松动，过大则引起导轨变形。 | 按设计扭矩值施工，使用扭矩扳手，并定期复检。 |
以上检查点基于页面提供的工况和产品信息，具体数值需按项目设计图纸确认。
证据等级: 基于本页工况与产品信息
行业技术参考
固定连接件和滑动连接件怎么排
导轨分段供货（3–6m/段）拼接。6m 段在 50°C 温差下伸缩约 6.9mm（铝 α=23×10⁻⁶/°C）——滑动连接件就是给这段伸缩留出口。
| 连接件 | 作用 | 布置口径 |
|---|---|---|
| 固定连接件 | 传力连接，导轨轴向锁死 | 多数位置使用 |
| 滑动连接件（腰形孔） | 允许导轨轴向滑动，消化热胀冷缩 | 每隔 3–4 段设 1 个，固定:滑动 ≈3:1 |
| 全部锁死（无滑动件） | 导轨无处伸长，50°C 温差下被迫弯曲 | 压块松动→连锁失效 |
固定:滑动 ≈3:1、每隔 3–4 段设一个滑动连接件为 KB 方案口径；6.9mm 为计算复核值（铝 α=23×10⁻⁶/°C × 6m × 50°C）。
行业技术参考
一个连接件松动：从导轨台阶到整排脱落
导轨连接件的松动很少停在单个节点——它会沿导轨传播。以一排屋顶光伏导轨为例：
- 1连接件螺栓松动（扭矩不足或预紧力衰减），连接件与导轨之间开始出现相对位移
- 2松动处导轨出现台阶——相邻压块的受力平衡被打破
- 3受力不均的压块夹持力下降，跟着松动
- 4连锁松动沿导轨向两端传播，整排夹持力同步下滑
- 5大风中整排组件与导轨整体脱落——不是坏一个点，是坏一条线
连锁机理按 KB §2.3 原链（一个连接件松动→导轨台阶→相邻压块受力不均→连锁松动→大风整体脱落）；本条链无独立量级数字。
行业技术参考
连接件布置验收：固定和滑动先数清楚
进场验收按这四条走，先于扭矩讨论——布置错了，扭矩再准也白搭。
- 数比例：固定:滑动 ≈3:1，每隔 3–4 段至少 1 个滑动连接件（腰形孔）——先对布置图再进场
- 拨动验证滑动连接件：拧紧后腰形孔仍能轴向滑动才算数——被拧死的滑动件等于固定件
- 对照伸缩量验收：6m 段 50°C 温差伸缩约 6.9mm，滑动件的可动位移必须大于这段伸缩
- 发现一根已松动：别只换它——检查相邻压块受力是否已不均，连锁风险按整段评估
6.9mm 为计算复核值；固定:滑动 ≈3:1、每隔 3–4 段为 KB 方案口径。
行业技术参考
铝导轨为什么不能直接接触不锈钢
两种金属直接接触前，先确认是不是沿海环境。
铝导轨 + 不锈钢螺栓/连接件直接接触，铝作阳极、不锈钢作阴极，在潮湿沿海环境（Cl⁻ 沉积率 ISO 9223 S2 起）构成电偶对，铝被加速腐蚀——螺栓连接处腐蚀坑 3 年可达 2mm+（量级估计）。同种金属（铝–铝）无此问题，是内陆最省心的搭配；必须用不锈钢件时，接触面加 EPDM 绝缘垫片（≥1mm）并隔离螺栓孔位，切断电偶回路。
「3 年 2mm+」为量级估计（KB 原文带"量级"）；EPDM 绝缘垫片 ≥1mm 为压块方案口径（§2.2），连接件场景为同机制参考。
方案对比
三方案核心参数对比
按下表竖向逐行对比，快速定位适合你工况的方案。
| A · 方案A · 铝导轨+铝连接件标准方案 | B · 方案B · 不锈钢连接件+绝缘隔离 | C · 方案C · 严苛环境/楔形防松垫圈防松 | |
|---|---|---|---|
| 1. 铝合金导轨连接件 | |||
| 规格 | 适配C型钢导轨 长100-150mm | 适配C型钢导轨 | 加长型 200mm |
| 材质 | 6063-T5铝合金 | 304/316不锈钢 | 316L不锈钢 |
| 等级 | 阳极氧化≥15μm | 本色 | 电解抛光 |
| 2. 铝合金连接件配套螺栓 | |||
| 规格 | M8×20mm | 厚≥0.5mm | NL8 |
| 材质 | 304不锈钢 | PVC | 316L |
| 等级 | A2-70 | 绝缘 | 达克罗 |
| 3. 防松螺母 | |||
| 规格 | M8 | 适配M8螺栓 | M8 碟形 |
| 材质 | 304不锈钢 | 尼龙PA66 | 65Mn |
| 等级 | 尼龙嵌件 | 绝缘 | 达克罗 |
选型指引
如何根据铝导轨系统？选择方案？
| 工况条件 | 推荐方案 | 关键依据 |
|---|---|---|
| 内陆铝导轨系统（C3环境，同种金属连接） | 方案A：铝合金连接件标准方案——6063-T5铝合金阳极氧化≥15μm，配套M8×20mm A2-70螺栓 | 同种金属铝连接无电偶腐蚀风险，C3环境最安全 |
| 沿海C4-C5区或已采用不锈钢连接件 | 方案B：不锈钢连接件+绝缘隔离——304/316连接件配PVC绝缘垫片（厚≥0.5mm）与尼龙PA66螺栓套 | 异种金属（铝+不锈钢）接触需绝缘隔离防电偶腐蚀 |
| 台风频发区/极端温差区 | 方案C：楔形防松垫圈防松+补偿垫片——316L楔形防松垫圈（NL8，达克罗）配65Mn碟形弹性补偿垫片，加长型200mm连接件分散应力 | 按DIN 25201楔形防松维持预紧力，补偿热胀位移 |
方案A · 铝导轨+铝连接件标准方案
内陆C3环境，铝导轨系统，同种金属连接，阳极氧化≥15μm，设计寿命15-20年。

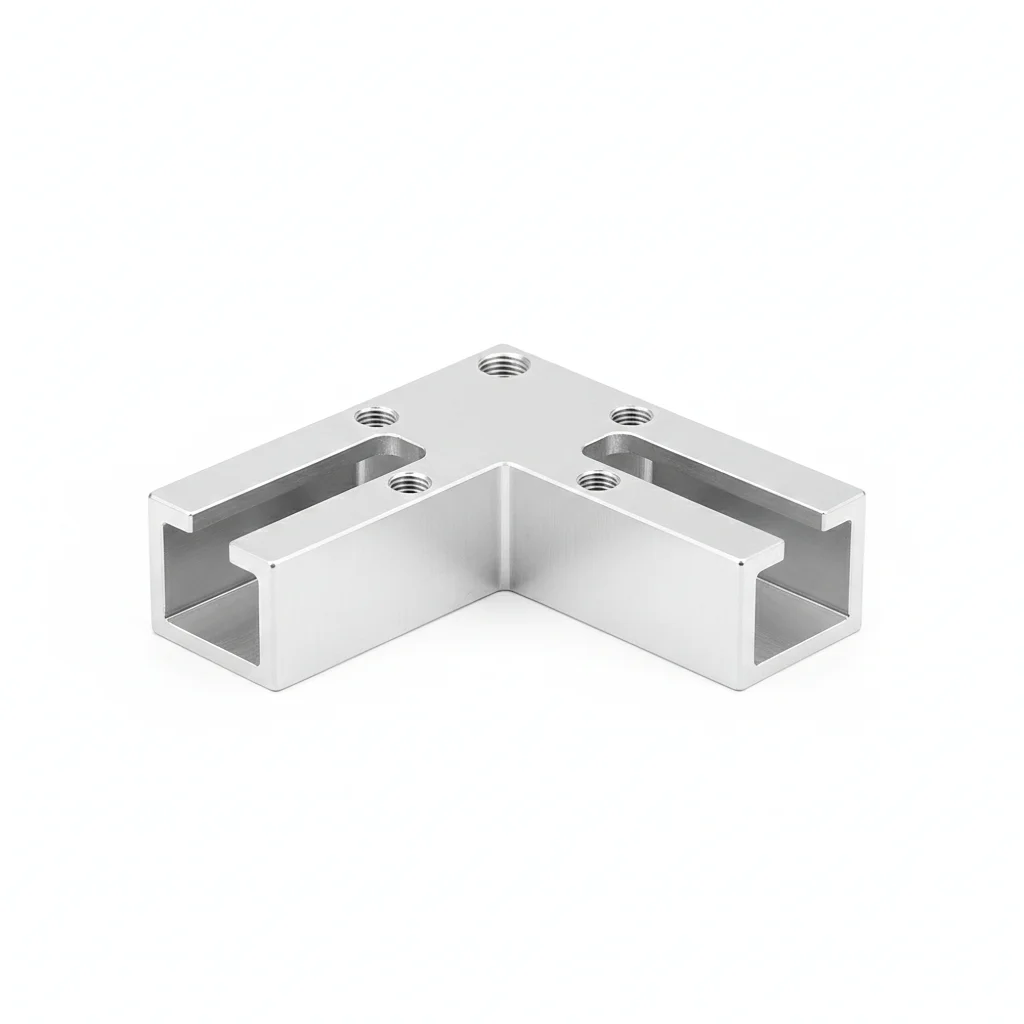

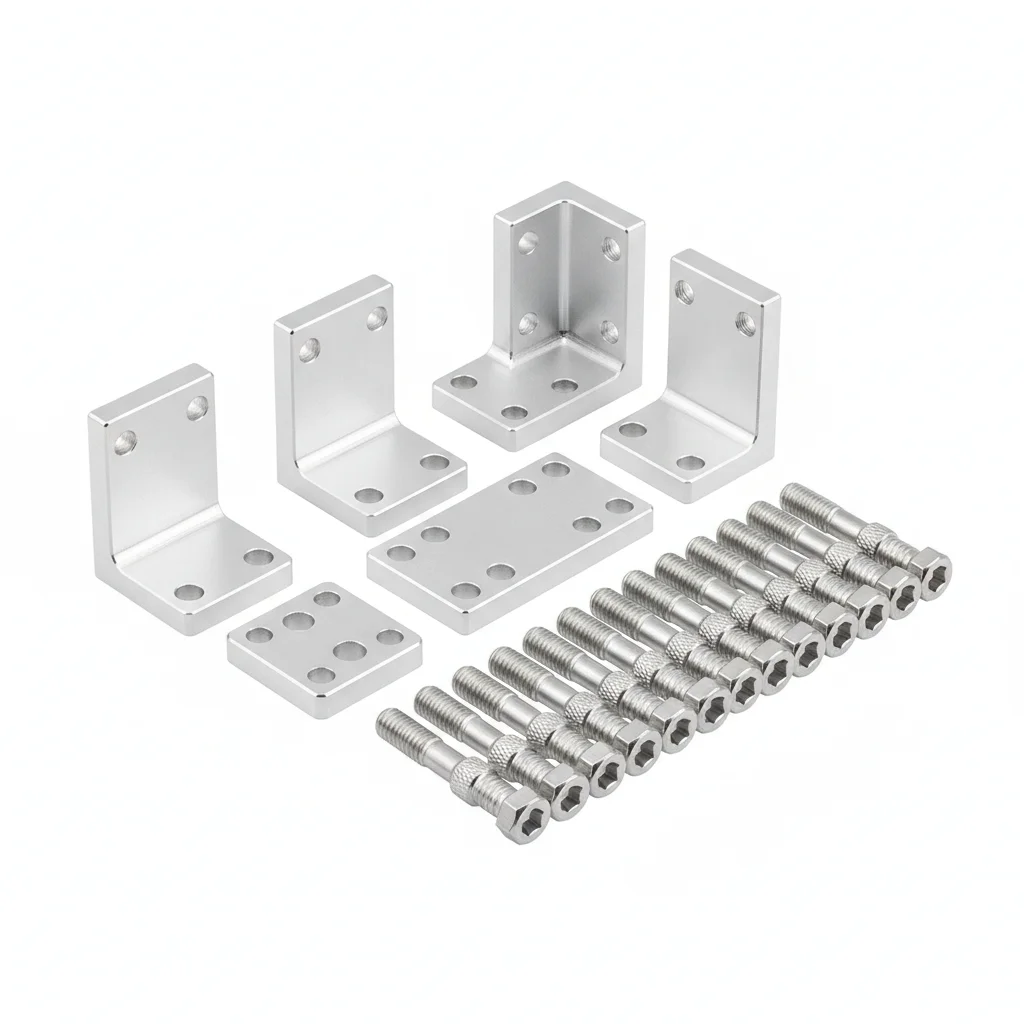

| 铝合金导轨连接件 | 铝合金连接件配套螺栓 | 防松螺母 | |
|---|---|---|---|
| 规格 | 适配C型钢导轨 长100-150mm | M8×20mm | M8 |
| 材质 | 6063-T5铝合金 | 304不锈钢 | 304不锈钢 |
| 等级 | 阳极氧化≥15μm | A2-70 | 尼龙嵌件 |
| 用途 | 铝导轨拼接连接 | 连接件固定 | 配合连接螺栓 |
安装步骤
- 将两段6063-T5铝合金导轨的端部对齐，插入铝连接件（长100-150mm），确保每段导轨插入深度不小于50mm，连接件居中。
- 使用M8×20mm的304不锈钢A2-70螺栓穿过连接件与导轨的预留孔，先用手拧紧，使连接件与导轨贴合，但暂不锁死。
- 在螺栓上安装尼龙嵌件防松螺母（M8），用扭矩扳手按推荐力矩15-18Nm对角交替拧紧，避免单侧受力导致导轨偏移。
- 用塞尺检查连接件与导轨的间隙，确保不大于0.5mm（理论间隙），若超差则松开重新调整。
- 从中间向两端逐步校准阵列，用激光对准仪检查导轨直线度，偏差控制在2mm/10m以内，最后复紧所有螺栓。
常见错误
| ✕ 错误 | 后果 | ✓ 正确 |
|---|---|---|
| 安装时未预留热胀间隙，将连接件两侧螺栓全部拧死，形成刚性连接。 | 温差循环（-30℃~+80℃）下，铝导轨线膨胀系数大，热胀冷缩位移被限制，导致导轨弯曲变形，组件安装面不平，玻璃隐裂风险增加。 | 连接件一端固定，另一端预留3-5mm伸缩缝，让导轨可以自由伸缩，避免温差应力累积。 |
| 用电动扳手直接打紧螺栓，不进行扭矩控制。 | 电动扳手输出扭矩偏差可达30%，导致螺栓有的过紧（导轨压溃）有的过松（预紧力不足，风振下松脱）。 | 必须使用扭矩扳手，按M8铝连接件15-18Nm的推荐值对角分次拧紧，并在24小时后复拧一次。 |
| 连接件与导轨材质不匹配，如在不锈钢导轨上直接用铝连接件，或反之。 | 在潮湿环境下异种金属接触产生电偶腐蚀，加速连接部位失效，缩短系统寿命。 | 铝导轨系统必须选用同材质铝连接件（6063-T5），避免电偶腐蚀风险。 |
维护
在C3内陆环境下，铝连接件阳极氧化膜≥15μm能提供基本防护，但需定期巡检。每季度或换季时（温差变化大）检查连接件区域是否有白色粉末（铝腐蚀产物）或黑色斑点（微动磨损碎屑），这些是接触面异常的信号。使用红外测温仪对连接接头进行测温，若相邻连接件温差超过20℃，说明接触电阻增大（正常应小于0.5mΩ），需拆开检查并清理氧化膜。每半年用扭矩扳手抽检螺栓预紧力，重点检查阵列末端和风振敏感部位，若扭矩低于初始值的50%（如从80Nm降至40Nm），应重新拧紧至110Nm（考虑蠕变补偿）。每两年或大修窗口时，抽取至少3组连接件检查间隙，若累积偏差超过10mm（对应50m阵列），需调整或更换连接件。导轨直线度偏差超过2mm/10m时，应松开连接件重新校准。
方案B · 不锈钢连接件+绝缘隔离
沿海C4-C5区，不锈钢连接件与铝导轨异种金属接触，需绝缘隔离防电偶腐蚀。
| 导轨连接件 | 绝缘垫片 | 尼龙绝缘螺栓套 | |
|---|---|---|---|
| 规格 | 适配C型钢导轨 | 厚≥0.5mm | 适配M8螺栓 |
| 材质 | 304/316不锈钢 | PVC | 尼龙PA66 |
| 等级 | 本色 | 绝缘 | 绝缘 |
| 用途 | 沿海导轨连接 | 铝导轨与不锈钢连接件之间隔离 | 螺栓与铝导轨之间隔离 |
安装步骤
- 将绝缘垫片（厚≥0.5mm PVC）预置于铝导轨与不锈钢连接件之间，覆盖整个接触面，防止铝-不锈钢直接接触。
- 在M8螺栓杆上套入尼龙PA66绝缘螺栓套，然后将螺栓穿过连接件与导轨，确保螺栓杆不与铝导轨孔壁接触。
- 按对角顺序分次拧紧螺栓，先预紧至约50%扭矩，再最终拧紧至20-22Nm（不锈钢连接件M8推荐值），避免单侧受力导致绝缘垫片移位。
- 检查绝缘垫片是否外露均匀，无金属毛刺刺穿垫片；确认螺栓套完整，无破损或滑出。
- 在两段导轨对接处预留3-5mm热胀间隙，滑动端不锁死，允许轴向伸缩。
- 安装后使用水平仪检查导轨直线度，偏差≤2mm/10m，确保连接件受力均匀。
常见错误
| ✕ 错误 | 后果 | ✓ 正确 |
|---|---|---|
| 省略绝缘垫片或螺栓套，直接将不锈钢连接件与铝导轨接触。 | 在沿海C4-C5潮湿盐雾环境下，铝与不锈钢形成电偶腐蚀，铝导轨快速腐蚀，连接强度下降，寿命缩短。 | 必须安装PVC绝缘垫片和尼龙PA66绝缘螺栓套，实现完全隔离。 |
| 使用普通弹簧垫圈防松。 | 风振下弹簧垫圈蠕变，预紧力衰减，连接松动，导致导轨位移或组件脱落。 | 采用楔形防松垫圈（如NL8）或定期复拧，确保预紧力维持。 |
| 将连接件两端螺栓全部拧死，未留伸缩间隙。 | 铝导轨热胀冷缩（线膨胀系数23×10⁻⁶/°C，10米温差40°C伸缩9.2mm）无法释放，导致导轨弯曲，组件安装面不平。 | 一端固定，另一端预留3-5mm间隙，允许滑动。 |
维护
沿海C4-C5区每季度或大修窗口检查绝缘垫片和螺栓套的完整性，有无老化、破损；用扭矩扳手抽检螺栓扭矩，确保不低于20-22Nm（M8不锈钢连接件标准）；检查连接处有无锈蚀或腐蚀痕迹，特别是铝导轨与不锈钢接触边缘；红外测温监测连接点温升，若温差＞20℃立即检查接触电阻；每50m至少抽检3组间隙，使用塞尺检查，超差时更换连接件。
方案C · 严苛环境/楔形防松垫圈防松
台风区/极端温差区，需楔形防松垫圈维持预紧力，加长型316L连接件分散应力，弹性补偿垫片吸收热胀位移。
| 导轨连接件 | 楔形防松垫圈防松垫圈 | 弹性补偿垫片 | |
|---|---|---|---|
| 规格 | 加长型 200mm | NL8 | M8 碟形 |
| 材质 | 316L不锈钢 | 316L | 65Mn |
| 等级 | 电解抛光 | 达克罗 | 达克罗 |
| 用途 | 台风和C5-M环境 | 替代普通弹簧垫圈 | 补偿热胀冷缩位移 |
安装步骤
- 清洁导轨连接区域，去除油污、氧化层，确保表面干燥。
- 将弹性补偿垫片（M8碟形，65Mn达克罗）置于螺栓头或螺母下方，用于补偿热胀冷缩位移。
- 安装楔形防松垫圈（NL8，316L达克罗）时，确保两片垫圈的楔形面相对（斜面咬合），平面分别接触螺栓/螺母和连接件。
- 使用加长型316L不锈钢连接件（200mm），将两段导轨插入，每端插入深度≥50mm，确保连接件覆盖足够长度。
- 按设计扭矩分次拧紧螺栓，最终扭矩达到110Nm（考虑蠕变补偿，参考方案C防松垫圈要求），使用扭矩扳手确保一致。
- 安装后标记螺栓位置，并在24h后复拧至110Nm，以补偿初始蠕变；检查楔形垫圈是否正确咬合，无错位。
常见错误
| ✕ 错误 | 后果 | ✓ 正确 |
|---|---|---|
| 楔形防松垫圈安装方向错误，楔形面未相对。 | 防松功能失效，无法锁紧，振动下螺栓松动，连接脱开。 | 确保两片垫圈斜面相对，形成楔形锁紧结构。 |
| 未使用弹性补偿垫片，或遗漏碟形垫片。 | 极端温差下热胀冷缩位移无法补偿，螺栓预紧力波动，连接松动或导轨变形。 | 安装M8碟形弹性补偿垫片，吸收位移。 |
| 使用标准长度连接件（100-150mm）而非加长型（200mm）。 | 台风区应力集中，连接强度不足，可能失效。 | 选用加长型200mm连接件，分散应力。 |
维护
台风季前后或大修窗口进行专项检查：使用扭矩扳手复拧螺栓至110Nm，检查楔形防松垫圈有无松动、错位或腐蚀；检查弹性补偿垫片是否变形、断裂，必要时更换；红外测温监测连接点，温差＞20℃时立即排查；检查导轨直线度（偏差≤2mm/10m），防止累积位移导致组件隐裂；每50m抽检至少3组连接间隙，超差时更换加长连接件。
供应能力
质量、交付与定制能力
质量管控
- ✓每批随附 MTC 材质证明
- ✓关键件抽检硬度/盐雾/扭矩系数
- ✓出厂前全检或按 AQL 抽检
交付
- ✓标准件按单采购，7-15 天
- ✓非标定制 25-45 天
- ✓支持 FOB/CIF/DDP
定制能力
- ✓图纸评估与材质匹配
- ✓非标尺寸/头型/螺纹定制
- ✓小批量试制支持
认证与单证
- ✓材质证明（MTC）
- ✓光谱分析报告
- ✓盐雾试验报告（按需）
起订量: 标准件无起订量限制；定制件按工艺复杂度评估
