براغي الأنابيب لأنظمة الأنابيب ذات درجات الحرارة العالية: مخاطر الفشل والوقاية
في خطوط البخار ذات درجات الحرارة العالية (300-450 درجة مئوية)، تتعرض براغي الأنابيب المصنوعة من 35CrMoA لزحف يؤدي إلى فقدان الشد المسبق وتسرب الشفاه، وانحشار السن أثناء التفكيك بسبب انتشار الأكسيد واللحام. يعد الاختيار الصحيح للمادة، واستخدام مركبات منع الانحشار، وفترات الفحص أمرًا بالغ الأهمية لتجنب التوقفات غير المخطط لها.
تدقيق المخاطر // التشخيص الهندسي
دليل مزالق الشراء
"على خط الإنتاج، تحدث هذه الأشياء كل يوم."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
عدم طلاء القضيب الملولب بمادة منع الانحشار مما يسبب احتكاك السن أثناء التفكيك
إجراءات التصحيح
الخطر-02
الزحف الحراري العالي لبراغي الأنابيب في خطوط البخار
إجراءات التصحيح
الخطر-03
انحشار وتآكل براغي الأنابيب ذات درجات الحرارة العالية أثناء التفكيك الساخن
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
قائمة فحص فشل براغي الأنابيب في درجات الحرارة العالية
بالنسبة لبراغي الأنابيب في أنابيب البخار أو الأنابيب ذات درجات الحرارة العالية، فإن أكثر المخاطر التي يتم تجاهلها هي التصاق السن اللولبي أثناء التفكيك الساخن والاسترخاء الزاحف بمرور الوقت. هذه المخاطر لا تغطيها جداول العزم القياسية وتتطلب مواصفات خاصة للمواد والصيانة.
ما يجب التحقق منه
- 1يمكن أن يؤدي الاسترخاء الزاحف لصلب 35CrMoA عند 300-450 درجة مئوية إلى فقدان قوة الشد المسبق بنسبة 20-40% بعد 5000 ساعة؛ حدد فترات إعادة الربط بناءً على معدل الزحف (تقريبًا 1e-8/ساعة) بدلاً من جدول زمني ثابت.
- 2أثناء التفكيك الساخن، إذا تجاوز عزم الفك 5-8 أضعاف عزم الربط، فإن الإزالة القسرية تخاطر بالكسر بنسبة >30%؛ استخدم مفاتيح هيدروليكية أو تسخين باللهب بدلاً من الأدوات الصدمية.
- 3بالنسبة للشفاه في خدمة درجات الحرارة الدورية، حدد مادة البرغي بمقاومة زحف أعلى (مثل 25Cr2MoVA) أو قم بزيادة حجم البرغي للتعويض عن فقدان قوة الشد المسبق.
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| هل تم وضع مركب مانع للالتصاق؟ | يمنع احتكاك السن اللولبي والالتصاق أثناء التفكيك؛ يقلل عزم الفك من 3-5 أضعاف إلى قريب من عزم التركيب. | ضع على جميع الأسنان اللولبية وسطح الصامولة. |
| هل تم أخذ الاسترخاء الزاحف في الاعتبار؟ | فقدان قوة الشد المسبق بنسبة 20-40% بعد 5000 ساعة يمكن أن يسبب تسرب الشفة وتآكل البخار. | أعد الربط بعد الدورة الحرارية الأولى وعلى فترات بناءً على معدل الزحف؛ فكر في استخدام حلقات بلفيل للحفاظ على قوة الشد المسبق. |
| هل تم تحديد إجراء التفكيك؟ | الإزالة القسرية للبراغي الملتصقة يمكن أن تلحق الضرر بالشفة أو تتطلب القطع، مما يزيد من وقت التوقف. | استخدم مفتاح عزم هيدروليكي أو تسخين متحكم فيه؛ استبدل البراغي إذا تجاوز عزم التفكيك 5 أضعاف عزم التركيب. |
| هل توجد شهادة مواد لخصائص درجات الحرارة العالية؟ | تختلف قوة الزحف لصلب 35CrMoA مع المعالجة الحرارية؛ تحقق من خصائص الشد والصدمات عند درجة حرارة التشغيل. | اطلب شهادة المطحنة مع بيانات مقاومة الخضوع عند درجات الحرارة المرتفعة وبيانات الزحف وفقًا لمعيار ASTM E139. |
تعتمد بيانات الفشل (معدل الزحف، فقدان قوة الشد المسبق، نسب العزم) على الأداء النموذجي لصلب 35CrMoA عند 300-450 درجة مئوية. تعتمد القيم الفعلية على درجة المادة الدقيقة والمعالجة الحرارية وظروف التشغيل. تحقق دائمًا مع مورد المواد وقم بإجراء عمليات تدقيق دورية للعزم.
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
اختيار المادة حسب درجة الحرارة: الطيف السداسي لاختيار براغي الأنابيب الصناعية
لا تُختار مادة براغي الأنابيب بمبدأ 'كلما ارتفعت الرتبة كان أفضل' — بل تُطابق مع درجة حرارة تشغيل الفلنجة: لكل نطاق حراري سقف مادي خاص به، وتجاوزه ينقل الوصلة إلى منطقة خطر الزحف أو الجرافيتة. ضع درجة الحرارة أولاً في طلب عرض السعر، ثم الرتبة.
لا تُستخدم أي تقديرات تقريبية من حيث الحجم في هذه الخانة.
المرجع الفني للقطاع
زحف درجات الحرارة العالية يسحب التحميل المسبق: من استرخاء البرغي إلى تسرب الفلنجة
فشل البراغي في خطوط البخار والزيت الساخن ليس كسراً مفاجئاً — بل يُسحب التحميل المسبق ببطء بفعل الزحف حتى تعجز الحشية عن الإحكام. كل حلقة في هذه السلسلة تحمل رقماً قابلاً للتحقق.
- 1اضمحلال الإجهاد عند الاستطالة الثابتة: تحافظ البراغي في المنطقة ذات الحرارة العالية على استطالتها المرنة، لكن استرخاء الزحف المعتمد على الزمن يخفض إجهاد البرغي باستمرار؛ ومعدل الاسترخاء يرتفع أُسّياً مع درجة الحرارة ويزداد مع الإجهاد الابتدائي (بحث ASME PVP)
- 2المواصفة تتوقع ذلك مسبقاً: المتطلب الإضافي S8 لاختبار الاسترخاء في ASTM A193 — 454°C × 100 h بإجهاد ابتدائي 345 MPa ومتبقٍ ≥117 MPa يعتبر ناجحاً، أي يُسمح بما يصل إلى حوالي 66% استرخاء خلال 100 h
- 3التفاعل المتسلسل: انخفاض إجهاد البرغي ← ينخفض إجهاد الحشية دون عتبة الإحكام ← تسرب الفلنجة؛ الحشية والبراغي والفلنجة تشكل منظومة زنبركية واحدة، واسترخاء البرغي مع زحف الحشية يحددان معاً إجهاد الحشية المتبقي (طريقة EN 1591-1 / EN 13555 تستنتج حمل البرغي المطلوب من معاملات الحشية)
- 4فخ سوء التقدير: بعد التسرب الساخن، يضيف الطاقم عزم دوران في الموقع، عادةً 'الشد حتى يتوقف التسرب' — قيم عزم الحالة الساخنة غير موثقة تقريباً، ويمكن سحق الحشية في الحال، كما أن الانكماش التفاضلي بعد التبريد يفرط في تحميلها أكثر
- 5الاعتراض: جدول إجهاد البراغي في ASME B31.3 يتطلب إجهاد برغي أقل للوصلات المصممة للإحكام طويل الأمد دون إعادة شد (الملاحظة 15 — القيمة المجدولة ليست مناعة ضد الاسترخاء)؛ أعد الشد حسب الإجراء بعد بدء التشغيل (إعادة الشد بعد بدء التشغيل)، واستخدم الشد الهيدروليكي للمقاسات الكبيرة للتحكم المباشر في الحمل
لا تُستخدم أي تقديرات تقريبية من حيث الحجم في هذه الخانة.
المرجع الفني للقطاع
التحكم في حمل الشد المسبق للبراغي: أربع قواعد صلبة — فقدان الاحتكاك والتشحيم وإجهاد الاستهداف
نفس مفتاح العزم ونفس دفعة البراغي يمكن أن ينتجا حمل شد مسبق يختلف بأكثر من 30% — جانب التجميع هو أكبر متغير يمكن التحكم به في تسرب الفلنجات. ضع هذه القواعد الأربع في طلب عرض السعر وفي الإحاطة قبل بدء العمل؛ فهي تفوق فائدتها شدّ البراغي دورتين إضافيتين.
- يستحوذ الاحتكاك على الحصة الأكبر: يُستهلك 85-95% من عزم الدوران المطبق في احتكاك اللولب وسطح التحميل؛ أقل من 15% فقط يتحول فعلياً إلى حمل شد مسبق
- يغيّر التشحيم النتيجة: يمكن للبرغي غير المشحم أن يهدر حوالي 50% إضافية من عزم الدوران — نفس المفتاح يمكن أن ينتج حمل شد مسبق يختلف بأكثر من 30%؛ البراغي المصنوعة من السبائك والبراغي المقاومة للصدأ التي تزيد درجة حرارة تصميمها عن 100°C أو تقل عن 0°C، أو التي تعمل في بيئة خارجية أو تآكلية، يجب أن تُطلى لولبها بمركب مانع للالتصاق أساسه ثاني كبريتيد الموليبدنوم/الغرافيت (GB 50235-2010 البند 7.3.6)
- لإجهاد الاستهداف أساس نظامي: ملاحظة 3-9 من TSG 31-2025 — يجوز أن يصل إجهاد استهداف التركيب إلى 50-70% من حد الخضوع؛ الممارسة المرجعية لـ Bolt Science تحسب الإجهاد المباشر عند حوالي 75% من حد الخضوع والإجهاد المركب الناتج عن الالتواء والشد عند 90% من حد الخضوع
- دقة الأدوات لها سقف واقعي: أفضل معدات العزم الميدانية لا تزال ضمن نطاق 5-15%، لذلك تشتت طريقة العزم متأصل بطبيعتها
- الشد الهيدروليكي يتجاوز الاحتكاك: يتم تحميل البراغي الكبيرة مباشرة لتجنب تشتت الاحتكاك؛ خطوط الفئة GC1 والخطوط ذات التحميل الدوري الشديد يُشترط وفق TSG 31-2025 استخدام التحكم في حمل تركيب البراغي الأقصى، مع اتباع الإجراءات الواردة في GB/T 20801 و GB/T 32270
لا تُستخدم في هذه الخانة أي تقديرات تقريبية.
المرجع الفني للقطاع
الشد في الحالتين الساخنة والباردة: الأسس التشغيلية النظامية لبراغي الفلنجات في درجات الحرارة العالية والمبردة
شد البراغي الساخنة ليس "شدها عند الارتخاء"، والشد على البارد ليس "الشد بأي حال" — الشد الساخن/البارد إجراء مكتوب في GB 50235-2010 البند 7.3.7، بتواقيت ودرجات حرارة وسقوف ضغط محددة. تنفيذ الجدول في الموقع هو التزام نظامي وأساس للقبول في آن واحد.
| السيناريو | المُحفّز | النقاط الأساسية للإجراء | حدود الضغط / التوقيت |
|---|---|---|---|
| الشد الساخن (تشغيل فلنجات درجات الحرارة العالية) | درجة حرارة التشغيل أعلى من 350°C | التمريرة الأولى عند 350°C، والثانية عند درجة حرارة التشغيل؛ التشغيل لمدة 2 h عند درجة حرارة التشغيل أولاً | سقف الضغط الداخلي: 0.3 MPa عندما يكون ضغط التصميم ≤6.0 MPa، و 0.5 MPa عند تجاوز 6.0 MPa |
| الشد على البارد (الخطوط المبردة) | درجة حرارة التشغيل أقل من -70°C (الغاز الطبيعي المسال / فصل الهواء) | التمريرة الأولى عند -70°C، والثانية عند درجة حرارة التشغيل | يجب التنفيذ بعد تخفيض الضغط |
| نظام الشد الساخن على مستوى المصنع (عينة) | ≥65°C أو ≥1.6 MPa | تصريح عمل + موافقة كبير المهندسين + إشراف مخصص؛ التمريرة الأولى محدودة بـ 1/3 دورة لكل برغي، والثانية بـ 1/2 دورة | نظام عيّنة لمصنع واحد؛ المعلمات تختلف باختلاف المصنع |
| مصطلحات إعادة الشد والمخاطر | بدء التشغيل/الإيقاف أو التدوير الحراري المتكرر | يستخدم ASME PCC-1 الآن مصطلح إعادة الشد عند بدء التشغيل بدلاً من الشد الساخن؛ قيم العزم في الحالة الساخنة غير موثقة تقريباً | "الشد حتى يتوقف التسرب" قد يسحق الحشية، والانكماش التفاضلي بعد التبريد يفرط في تحميلها مرة أخرى |
لا تُستخدم في هذه الخانة أي تقديرات تقريبية.
المرجع الفني للقطاع
شراء مسامير الأنابيب اللولبية: حدود الترخيص وتتبع الصبّة والمسار المزدوج للدرجات
لا يقوم قبول مسامير الأنابيب على الترخيص بل على شهادة المادة وتتبع الصبّة — فدليل تراخيص المعدات الخاصة لا يُصدر شهادات للمسامير اللولبية (studs). طابِق ثلاثة أمور قبل مناقشة سعر الوحدة.
أولاً، حدود الترخيص. تُعد المثبتات مكونات أنابيب الضغط، لكنها تقع خارج نطاق ترخيص تصنيع العناصر (TS) في دليل ترخيص إنتاج المعدات الخاصة — يحتاج مصنّعو الفلنجات إلى شهادة TS، بينما لا يحتاج مصنّعو المسامير اللولبية إليها؛ و"عدم وجود ترخيص" ليس سبباً صالحاً لرفض المسامير. ثانياً، تتبع الصبّة. تشترط المواصفة TSG 31-2025 إخضاع المسامير اللولبية لاختبار الصدم شاربي (Charpy) حسب الصبّة مع شهادات الجودة — وأداة القبول هي شهادة المادة (MTC) بالإضافة إلى صبّة قابلة للتتبع، وليست ورقة ترخيص. ثالثاً، المسار المزدوج للدرجات. تحدد المشاريع الصينية الدرجات 35CrMo / 25Cr2MoV / 0Cr18Ni9؛ وتحدد المشاريع الأجنبية ومشاريع التصدير A193 B7 / B16 / B8M — إن المطابقة B7 ≈ 42CrMo و B16 ≈ 25Cr2MoV هي تقريبات سوقية دون بند رسمي للمطابقة المرجعية، لذا يجب أن تكون عروض الأسعار قادرة على تلبية كلا المسارين. الخلفية الاقتصادية: يبلغ متوسط التوقف غير المخطط حوالي $125,000/ساعة (استطلاع عام 2023 شمل 3,215 من متخذي قرارات الصيانة، على أساس يشمل جميع الصناعات) — تُحتسب تسريبات الفلنجات بساعات التوقف، لذا فإن شهادة MTC سليمة وخدمة تجميع منضبطة ليست تكلفة بل تأمين.
لا تُستخدم في هذه الخانة أي تقديرات تقريبية من حيث الحجم.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · الخطة أ · النوع القياسي | B · الخطة ب · النوع المقوى | C · الخطة ج · النوع الممتاز | |
|---|---|---|---|
| 1. قضيب ملولب مزدوج | |||
| المواصفة | الدرجة 8.8/10.9 M12-M36 | M12-M36 | M6-M20 |
| المادة | 35CrMoA / فولاذ مقاوم للصدأ 304 | الدرجة 8.8 / فولاذ مقاوم للصدأ 304 | الدرجة 8.8/10.9 / فولاذ مقاوم للصدأ 304 |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
دليل الاختيار
لست متأكدًا من الخطة التي تختارها؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| الحالة | الخطة | الأساس |
| ظروف التشغيل العادية (المعيار C3 وفقًا لـ ISO 12944-2) | الخطة A · النوع القياسي: مسمار واصل الدرجة 8.8/10.9 M12-M36 (35CrMoA / فولاذ مقاوم للصدأ 304) | EN 1591-1 (قواعد تصميم الوصلات ذات الشفة)؛ ASME B16.5 (شفاه الأنابيب والتجهيزات ذات الشفة) |
| ظروف الأحمال الثقيلة / الظروف الأكالة (C4 قاسية وفقًا لـ ISO 12944-2) | الخطة B · النوع المعزز: برغي سداسي M12-M36 (الدرجة 8.8 / فولاذ مقاوم للصدأ 304) | ISO 12944-2 C4؛ ASME B16.5 |
| الظروف القصوى / الخاصة (C5-M وفقًا لـ ISO 12944-2) | الخطة C · النوع الممتاز: برغي برأس أسطواني مجوف M6-M20 (الدرجة 8.8/10.9 / فولاذ مقاوم للصدأ 304) | ISO 12944-2 C5-M؛ ASME B16.5 |
| أنابيب البخار عالية الحرارة عند 300-450°C: استرخاء زحف 35CrMoA (معدل الزحف حوالي 1e-8/h، استطالة 0.1-0.3mm بعد 5000 ساعة، فقدان الحمل المسبق 20-40% → تسرب الشفة وتآكل أخاديد البخار) | اختر 25Cr2MoVA أو Inconel 718؛ استخدم حلقات زنبركية طبقية لتعويض فقدان الحمل المسبق؛ قم بإجراء أول شد ساخن بعد 500 ساعة من التشغيل | EN 1591-1؛ ASTM E139 (بيانات زحف درجات الحرارة المرتفعة عند الطلب) |
| التصاق / تآكل اللولب أثناء الفك على الساخن: طبقة أكسيد كثيفة Fe3O4 + لحام انتشار لمسمار وصامولة 35CrMoA عند 400°C؛ عزم الفك 3-5 أضعاف عزم التركيب (3000-5000Nm لـ M36)، عزم الفك 5-8 أضعاف عزم الشد، معدل كسر الإزالة القسرية >30% | ضع مركبًا مضادًا للالتصاق عالي الحرارة أساسه النيكل (مقاومة حرارية 600°C+) قبل التركيب؛ استخدم أجهزة شد هيدروليكية بدلاً من طريقة العزم؛ صمم ثقوب الشفة كثقوب نافذة | ASME B16.5؛ EN 1591-1 |
الخطة أ · النوع القياسي
C3 قياسي وفقًا لـ ISO 12944-2
| قضيب ملولب مزدوج | |
|---|---|
| المواصفة | الدرجة 8.8/10.9 M12-M36 |
| المادة | 35CrMoA / فولاذ مقاوم للصدأ 304 |
| الدرجة | — |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 |
| التآكل | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة |
| التغليف | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 |
| الاستخدام | الأنابيب الصناعية |
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9٪). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصل على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط نجمة. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر بمفتاح معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5٪ بمقياس محسس – أقصى فجوة مسموحة 0.1 مم.
- ضع علامة طلاء ختم العزم عبر رأس البرغي والحلقة والصامولة. صور التجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت الحمل التصميمي. ينفصل الوصل تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة المثبت مقابل مواصفة الخدمة. استخدم مفتاح عزم معاير بشهادة دقة +/-3٪. وثق جميع قيم العزم في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصل أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع طلاء واقيًا وفقًا لظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80٪ من العزم المحدد. استبدل المثبتات التي بها تآكل يؤثر على أكثر من 5٪ من مساحة السطح أو عمق تنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20٪. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان شد مسموح: 15٪.

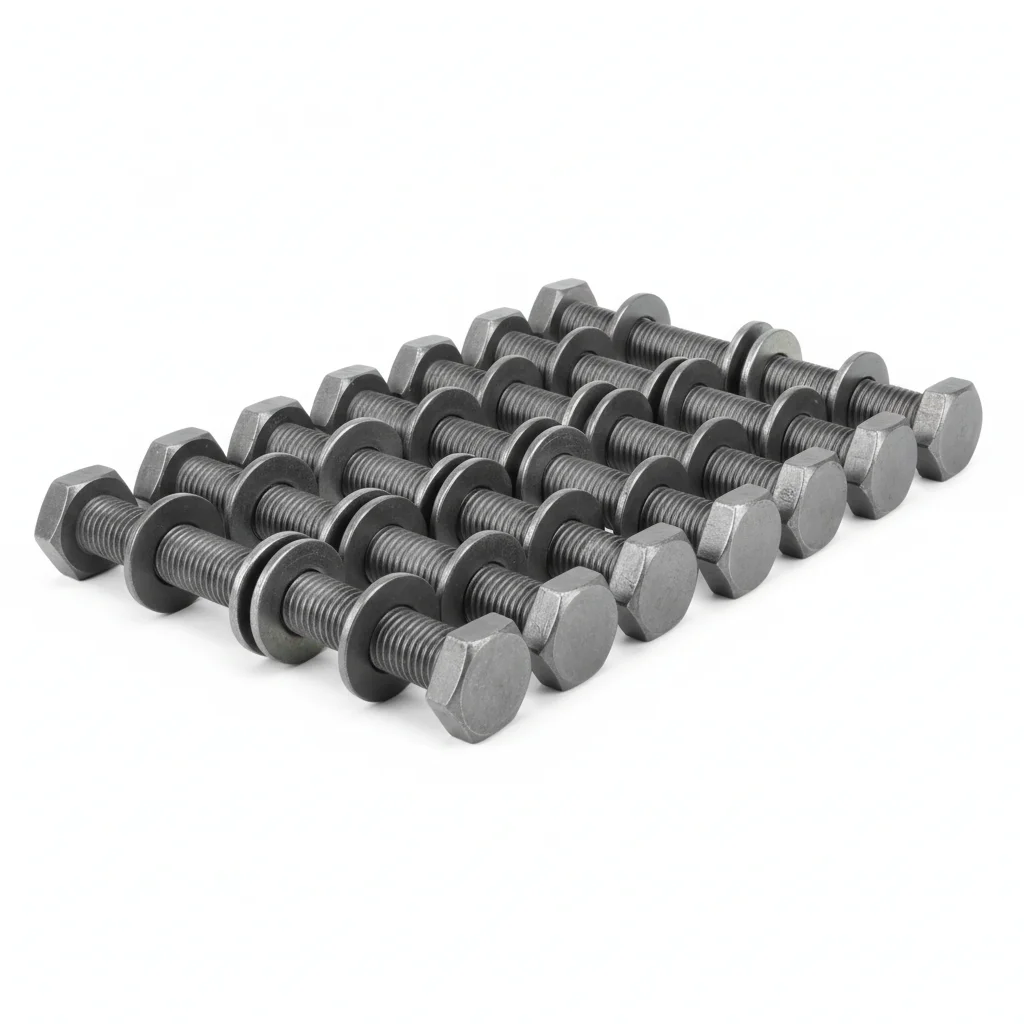

الخطة ب · النوع المقوى
C4 قاسية وفقًا لمعيار ISO 12944-2
| برغي سداسي | |
|---|---|
| المواصفة | M12-M36 |
| المادة | الدرجة 8.8 / فولاذ مقاوم للصدأ 304 |
| الدرجة | — |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة |
| التغليف | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 |
| الاستخدام | الأنابيب الصناعية |
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر باستخدام جهاز قياس الخشونة.
- ضع مركبًا مضادًا للتآكل مناسبًا لدرجة حرارة التشغيل من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE حيثما هو محدد.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. اربط حتى قيمة العزم المستهدفة. افحص 10% باستخدام أداة تحقق. سجل مع بيانات البيئة.
- اختبر شد 5% من العينات العشوائية حتى 80% من حمولة الإثبات. استبدل أي مثبت أقل من حد القبول. وثق نتائج الاختبار.
- ضع طبقة حماية مقاومة للعوامل الجوية على جميع أسطح المثبتات المكشوفة. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من المثبتات لظروف الخدمة | يفشل المثبت تحت الحمل التصميمي. تنفصل الوصلة في ظل ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة المثبت مقابل مواصفات الخدمة. استخدم مفتاح عزم معاير بشهادة دقة +/-3%. وثق جميع قيم العزم في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب المثبتات | يمنع تلوث السطح الاستقرار الصحيح للوصلة. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصلة أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع طبقة حماية وفقًا لظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص 20% من العينات. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.

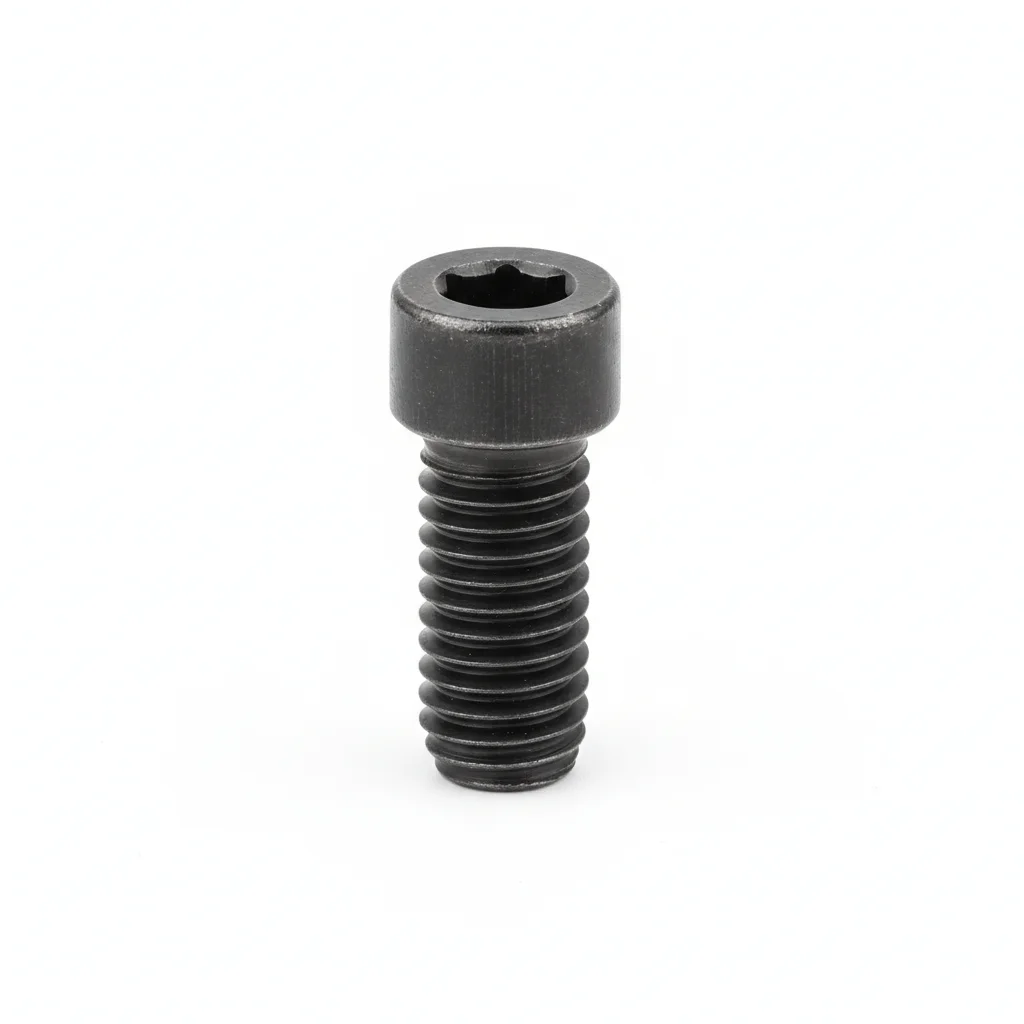

الخطة ج · النوع الممتاز
C5-M شديد وفقًا لمعيار ISO 12944-2
| برغي رأس أسطواني بمفتاح سداسي | |
|---|---|
| المواصفة | M6-M20 |
| المادة | الدرجة 8.8/10.9 / فولاذ مقاوم للصدأ 304 |
| الدرجة | — |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة |
| التغليف | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 |
| الاستخدام | الأنابيب الصناعية |
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل من الدرجة البحرية مصنفًا من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة ضمن 0.3 مم. اربط باستخدام شداد هيدروليكي إلى الشد المسبق المستهدف. تحقق من 10% من العينات باستخدام PMI. وثق لتدقيق الامتثال.
- اختبر 10% من العينات باختبار غير مدمر باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر مؤشرات تشقق.
- ضع مادة مانعة للتسرب واقية وفقًا للمواصفات. ثبت أجهزة مراقبة دائمة للظروف. قدم تقرير الامتثال للسلطة التنظيمية.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من المثبتات لظروف الخدمة | يفشل المثبت تحت الحمل التصميمي. تنفصل الوصلة في ظل ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة المثبت مقابل مواصفات الخدمة. استخدم مفتاح عزم معاير بشهادة دقة +/-3%. وثق جميع قيم العزم في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب المثبتات | يمنع تلوث السطح الاستقرار الصحيح للوصلة. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصلة أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع طبقة حماية وفقًا لظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص 20% من العينات. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
المعايير المرجعية
الأساس الفني والمعايير
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
