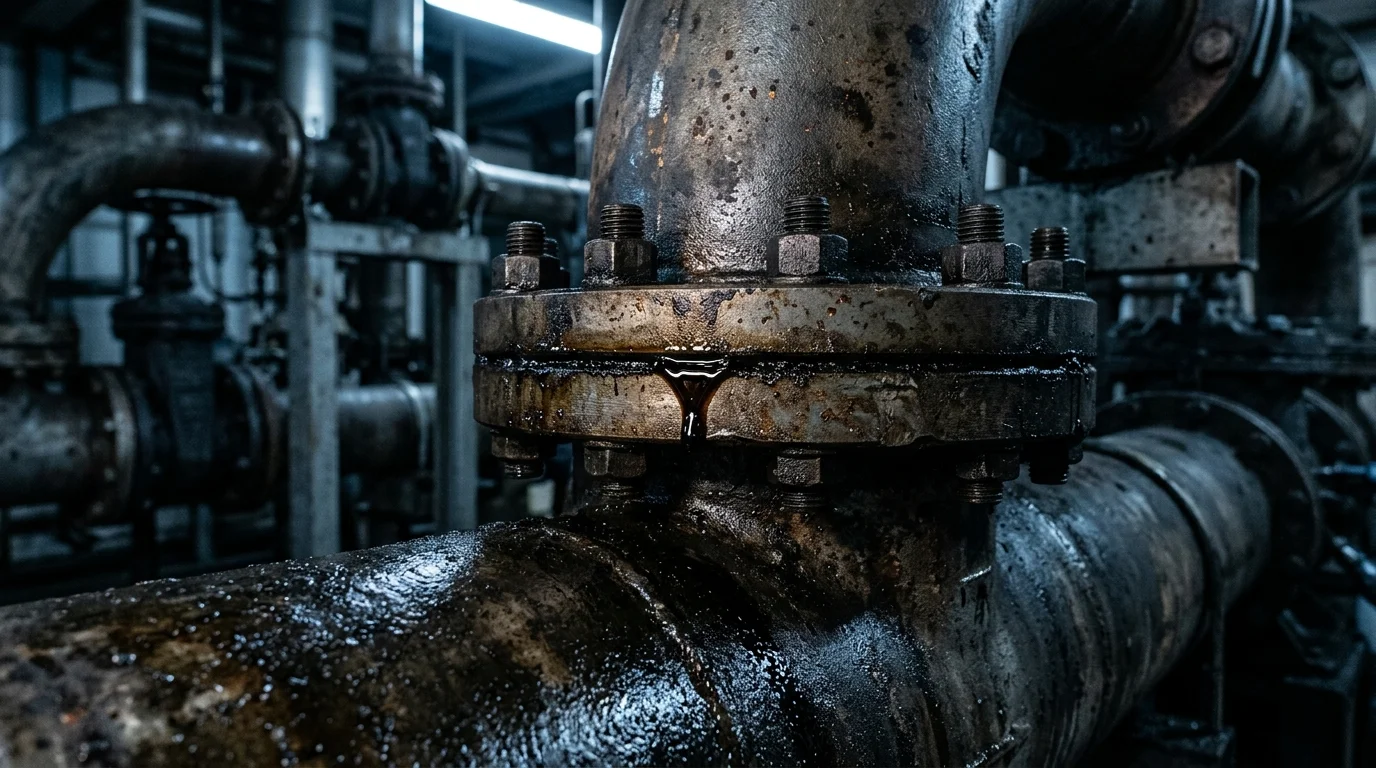

ملحقات الأنابيب الصناعية — لا تدع تسرب الشفة يتحول إلى تقرير توقف عن العمل
خيط حقيقي على r/pipefitter في ريديت: حشية مطاطية انبثقت وتمزقت أثناء التركيب، وتسربت الشفة عند بدء التشغيل — كان عزم الربط غير المتساوي هو السبب الجذري، وهو الأكثر شيوعًا في هذه المهنة. إن إحكام إغلاق الشفة هو نظام: أوجه الشفة والحشية والبراغي تعمل معًا عند القيم التصميمية، وأي انحراف يظهر على شكل تسرب. يتطلب ASME PCC-1 ربطًا متقاطعًا متعدد المرات مع عزم ربط مُتحقق منه — ومع ذلك يظل "مفتاح واحد، مرور واحد" السبب الأول لإعادة العمل بسبب التسرب في الموقع. نوفر حزمة كاملة: شفاه ASME B16.5 / HG/T 20592، وحشيات حلزونية الجرح وPTFE، وبراغي مجلفن بالغمس الساخن درجة 8.8 — مطورة إلى 316L + PTFE للوسائط المسببة للتآكل، ومطابقة حسب فئة الضغط والخدمة.
مقارنة الحلول
مقارنة خيارات توصيل الشفة
ثلاث عائلات من الشفاه تتوافق مع فئة الضغط ودرجة الحرارة وإيقاع الصيانة.
| خيار | الأنسب لـ | أداء الإحكام | التركيب / الصيانة | التكلفة | توصية |
|---|---|---|---|---|---|
| فلنجات منزلقة / لوحية ⭐ موصى بها (ضغط منخفض) | خطوط الماء والهواء والزيت ذات الضغط المنخفض/المتوسط | متوسط: خالٍ من التسرب مع حشية صحيحة | منخفض الفولاذ الكربوني المجلفن بالغمس الساخن منخفض التكلفة، مناسب للظروف العامة | سهلة اللحام والمحاذاة؛ صديقة للصيانة | الخيار الأفضل من حيث القيمة للخطوط منخفضة الضغط |
| شفاه ذات رقبة ملحومة الخيار الأفضل | بخار متوسط/عالي الضغط، خدمة كيميائية، تدوير حراري | سرعة عالية: المحور المخروطي يقاوم الانحناء والإجهاد | متوسط-مرتفع مادة الفولاذ المقاوم للصدأ والحشيات الخاصة تزيد التكلفة | لحامات متطلبة، يلزم فحص غير إتلافي | إلزامي لدرجات الحرارة والضغط العالية والدورات المتكررة |
| شفاه وصلة تراكبية | فك متكرر، أنابيب مبطنة، وصلات معادن مختلفة | متوسط: سطح الإغلاق على الطرف القصير | متوسط مطروقات الشفة عالية الضغط عالية التكلفة، مع اختبار غير إتلافي بنسبة 100% | أسهل محاذاة لفتحات البراغي والفك | خطوط عالية الصيانة ومبطنة بالمطاط أو PTFE |
يجب أن تتطابق الحشيات والبراغي مع فئة ضغط الشفة (فئة ASME مقابل سلسلة HG/T PN). خلط الفئات هو السبب الرئيسي الآخر للتسرب.
قرار الاختيار
مسار الاختيار من 3 خطوات
1. حدد الوسط وظروف الضغط/الحرارة — درجة التآكل، ضغط التصميم، درجة حرارة التصميم 2. اختر نظام المعايير — GB/HG (محلي) أو ASME/DIN (للتصدير والمصانع المشتركة) 3. طابق الإحكام والربط — نوع الحشية + درجة البرغي + إجراء عزم الربط
01
المسار أ · خطوط مياه منخفضة الضغط
لأغراض: مياه التبريد، مياه مكافحة الحرائق، مرافق المصنع
- شفاه منزلقة + حشيات مطاطية EPDM + براغي مجلفن بالغمس الساخن درجة 8.8. وفقًا للمواصفة GB/T 9119 / HG/T 20592 PN10/16.
- الأكثر اقتصادية للضغط المنخفض، حلقات EPDM موثوقة، لحامات الانزلاق سريعة
المسار أ · خطوط مياه منخفضة الضغط — الحل →
02
المسار ب · بخار متوسط/عالي الضغط وكيماويات
للوسائط: البخار، الزيت الساخن، الوسائط الكيميائية فوق 200 درجة مئوية
- فلنجات برقبة ملحومة + حشوات ملفوفة حلزونيًا (GB/T 4622 / ASME B16.20) + براغي سبائك درجة 10.9. تتطلب درجات الحرارة المتقلبة التحقق من عزم الربط الساخن.
- محور WN يقاوم الإجهاد الحراري، حشوات ملفوفة حلزونيًا لدرجات الحرارة العالية، براغي 10.9 ثابتة عند درجة الحرارة
المسار ب · بخار متوسط/عالي الضغط وكيماويات — الحل →
03
المسار ج · الوسائط المسببة للتآكل
للأحماض والقلويات ومياه البحر والوسائط المحتوية على الكلوريد
- فلنجات/براغي 316L (ISO 3506 A4) + جوانات PTFE + دعامات مطلية. 304 غير مقبول في الخدمة الكلورية — خطر التآكل الشقي.
- يقاوم 316L التنقر بالكلوريدات، ويتحمل PTFE جميع الوسائط، آمن للخدمة المحتوية على الكلوريدات
المسار ج · الوسائط المسببة للتآكل — الحل →
الحالات الهندسية
مرجع التكوين النموذجي
استنادًا إلى ASME B16.5 وHG/T 20592 وASME PCC-1 والممارسات البتروكيماوية. للرجوع إليها فقط.
| العنصر | المواصفات / المتطلبات النموذجية | أساس التصميم / المصدر |
|---|---|---|
| شفة منزلقة | PN16، وجه بارز، فولاذ كربوني 20#/Q235 | GB/T 9119, HG/T 20592 |
| شفة عنق ملحومة | فئة 150–600، محور عنق ملحوم | ASME B16.5 |
| جوانات ملفوفة حلزونيًا | 304 + جرافيت مرن، حلقات داخلية/خارجية | GB/T 4622, ASME B16.20 |
| جوانات PTFE | PTFE خام أو معبأ للوسائط المسببة للتآكل | ASME B16.21 |
| براغي الشفة | 8.8 مجلفن بالغمس الساخن / 10.9 / 316L حسب فئة P-T | GB/T 3098.1, ISO 3506 |
| إجراء الربط | تمريرات متقاطعة (30%-60%-100%)، مع تسجيل عزم الربط | ASME PCC-1 |
يجب تصميم أنابيب الضغط وتركيبها بواسطة جهات مرخصة وفقًا لكود الأنابيب المعمول به.
يجب التحقق من الاختيار النهائي بواسطة مهندس أنابيب مرخص وفقًا للكود المعمول به.
خدمة قائمة المواد مجانًا
أرسل قائمة الخطوط أو الأيزومتريات — سننظم قائمة مواد مجانية لمكونات الأنابيب: الشفاه والحشيات والبراغي مقترنة حسب فئة الضغط، مع المواصفات والكميات.
إعداد قائمة المواد مجانًا →الأجهزة ذات الصلة
اجمع في طلب عرض سعر واحد للحصول على تسعير مجمع.
يمكن تضمينه في قائمة الاستفسار للاستفادة من خصومات الشراء المجمعة.
الأساس الفني
المواصفات والمراجع
المعلمات مجمعة من المعايير العامة؛ استشر مهندسًا محترفًا لتصميم المشروع.
الأنابيب
- ASME B16.5-2020 — شفاه الأنابيب ووصلات الشفاه
نطاق التطبيق:تصنيفات الفئات - HG/T 20592 / GB/T 9119 — شفاه أنابيب فولاذية
نطاق التطبيق:سلسلة PN - ASME B16.20 / GB/T 4622 — جوانات ملفوفة حلزونيًا
نطاق التطبيق:إحكام للضغط المتوسط/العالي - ASME PCC-1 — تجميع وصلة الشفة المثبتة ببراغي
نطاق التطبيق:عزم الربط وتسلسل الإحكام - ISO 7005 — شفاه معدنية
نطاق التطبيق:مرجع تبادلي دولي
عناصر التثبيت والتآكل
- GB/T 3098.1 / ISO 898-1 — الخواص الميكانيكية لعناصر التثبيت
نطاق التطبيق:فئتا الأداء 8.8/10.9 - ISO 3506-1:2020 — عناصر تثبيت من الفولاذ المقاوم للصدأ
نطاق التطبيق:خدمة تآكل 316L
المعلمات مجمعة من المعايير العامة؛ استشر مهندسًا محترفًا لتصميم المشروع.
