تآكل قضيب الوصلة القابلة للانصهار في مخمد الحريق: سلسلة الفشل والوقاية
يجب أن تعمل مراوح شفط الدخان بشكل مستمر لأكثر من 30 دقيقة عند 280 درجة مئوية - تذوب الوصلة القابلة للانصهار في مخمد الحريق عند 70 درجة مئوية أو 280 درجة مئوية ← يغلق الصمام فورًا تحت قوة الزنبرك ← يمنع انتشار الحريق عبر القنوات. إذا تآكل قضيب الوصلة القابلة للانصهار وانحشر ← لا يمكن للصمام أن يغلق أثناء الحريق ← تنتقل النيران عبر القنوات إلى أقسام أخرى ← يحترق المبنى بأكمله. إذا تآكل برغي الحد في المخمد وانحشر ← يصبح المخمد 'وصلة صلبة' ← تنتقل 100% من اهتزاز المروحة إلى هيكل المبنى ← اهتزاز الأرضية ← تتضرر المعدات الدقيقة بسبب الاهتزاز
رؤى خاصة بظروف التشغيل
نقاط الفحص الحرجة لمثبتات مخمدات الحريق
نمط الفشل الأكثر تجاهلاً في أنظمة مخمدات الحريق هو تآكل قضيب الوصلة القابلة للانصهار وبرغي الحد. حتى إذا انصهرت الوصلة القابلة للانصهار بشكل صحيح، فإن القضيب المحشور يمنع إغلاق الصمام. يوضح الجدول التالي ما يجب فحصه، ولماذا هو مهم، وما يجب تحديده في مستندات المشتريات الخاصة بك
ما يجب التحقق منه
- 1مادة قضيب الوصلة القابلة للانصهار: فولاذ مقاوم للصدأ 304 للبيئات C3، و316L للبيئات C4/C5؛ محمل PTFE يقلل الاحتكاك ويمنع الالتصاق
- 2فجوة برغي الحد: الحفاظ على الخلوص بين البرغي ومقعد الزنبرك؛ فحص ربع سنوي باستخدام مقياس السماكة
- 3الطلاء السطحي: طلاء إيبوكسي غني بالزنك + طبقة علوية من البولي يوريثان للزنبركات؛ مجلفن بالغمس الساخن وفقًا لمعيار ISO 1461 للبراغي
- 4حد التآكل: استبدال المثبتات التي يزيد تآكل سطحها عن 5% أو عمق التنقر الذي يتجاوز الحدود المقبولة
- 5الحفاظ على عزم الربط: إعادة ربط أي مثبت يقل عن 80% من عزم الربط المحدد؛ الحد الأقصى المسموح لفقدان الشد هو 15%
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| مادة وطلاء قضيب الوصلة القابلة للانصهار | التآكل يسبب الالتصاق؛ يفشل الصمام في الإغلاق عند الحريق | فولاذ مقاوم للصدأ 304 أو 316L مع محمل PTFE؛ مجلفن بالغمس الساخن وفقًا لمعيار ISO 1461 |
| فجوة برغي الحد | الفجوة تختفي بسبب الصدأ → اتصال صلب → اهتزاز ينتقل إلى الهيكل | فحص ربع سنوي بمقياس السماكة؛ استخدام برغي حد من الفولاذ المقاوم للصدأ 304 مع صامولة قفل |
| سلامة الطلاء السطحي للزنبرك | حفر الصدأ تبدأ شقوق الإجهاد؛ كسر الزنبرك يسبب سقوط المروحة | طبقة أساس إيبوكسي غنية بالزنك + طبقة علوية من البولي يوريثان؛ فحص التنقر |
| الحفاظ على عزم الربط بعد 250 ساعة تشغيل | الاهتزاز يفكك المثبتات؛ فقدان الشد المسبق يقلل التخميد وسلامة الحريق | إعادة الربط إذا كان أقل من 80% من عزم الربط المحدد؛ توثيق في نظام الصيانة المحوسب CMMS |
فترات الفحص: كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). تفكيك كامل وفحص عينة بنسبة 20% كل 3 سنوات. استبدال جميع المثبتات الحرجة كل 5 سنوات بغض النظر عن الحالة
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
تدقيق المخاطر // التشخيص الهندسي
دليل مخاطر الشراء
"في خط الإنتاج، تحدث هذه المشكلات كل يوم."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
صدأ برغي الحد في ممتص الصدمات مما يؤدي إلى فقدان وظيفة التخميد
إجراءات التصحيح
الخطر-02
صدأ برغي الحد في ممتص الصدمات مما يؤدي إلى فقدان وظيفة التخميد
إجراءات التصحيح
الخطر-03
كسر إجهادي في ممتص الصدمات الزنبركي تحت اهتزاز عالي التردد طويل الأمد
إجراءات التصحيح
المرجع الفني للقطاع
من طفرة بدء تشغيل المحرك إلى الاهتزاز عبر الأرضية: سلسلة فشل العزل
نادراً ما يفشل عزل مروحة التهوية بسبب الزنبرك وحده — إن طفرة بدء التشغيل وحالة مسمار الحد والتحميل المسبق للقاعدة/الأساس معاً هي ما يقرر ما إذا كان الاهتزاز سيبقى في الآلة أم سينتقل إلى المبنى. تربط هذه السلسلة كل خطوة بالأرقام الخاصة ببدء المحرك وإيقافه.
- 1مصدر الطفرة هو المحرك: تعمل مراوح التهوية عادةً بمحركات NEMA Design B — عزم الدوران عند العضو المقفل 75–275%، عزم الانهيار 175–300% من المقنن، تيار بدء 6–8×. كل عملية بدء تغذي العازل بحمل نبضي
- 2يقيّد العازل التأرجح عبر مسمار الحد: يعتمد العازل الزنبركي (أو الوسادة المرنة) على مسمار الحد لتقييد الإزاحة عند بدء التشغيل؛ المسمار الصدئ يفقد فجوة الحد ← “ينغلق” ← يتحول العازل إلى وصلة صلبة
- 3ثم ينتقل الفشل: لم يعد الاهتزاز يُمتص عبر العنصر المرن بل يُمرر عبر مسمار الحد والقاعدة والأساس إلى هيكل المبنى — اهتزاز الأرضية واضطراب المعدات الدقيقة في الأعلى
- 4تتحمل القاعدة/الأساس حملاً متناوباً: يستمر الاهتزاز المتضخم في استنزاف التحميل المسبق للقاعدة وإرخائه (تذكر التقارير الميدانية لـ OEM أن مثبتات القاعدة/الأرضية هي بؤرة الارتخاء)، وتنخفض صلابة الدعم وتُغلق حلقة تغذية راجعة إيجابية
- 5الاعتراض ووقف الخسارة: وفقاً لطبيعة نافذة الصيانة، تُدمج فحوصات المثبتات (الأساس، الوصلة، صامولة القفل) في مسار دورية الاهتزاز؛ وتُضم فجوة الحد والتآكل إلى فحص الإيقاف المجدول — بحيث لا يتحول “التشغيل المعيب” أبداً إلى “وصلة صلبة”
لا تُستخدم تقديرات تقريبية من حيث الحجم في هذه الخانة.
المرجع الفني للقطاع
معايير قبول العزل لمعدات التهوية: الأرقام الواجب التحقق منها
في قبول العزل، أربعة نطاقات رقمية أهم من سؤال “هل الزنبرك لين بما يكفي”: ماذا تعني طفرة بدء التشغيل لمسمار الحد، وفي أي نطاق اهتزاز تقع الآلة، وما درجة الاتزان المطلوب ضبطها، ومتى تُجدول إعادة الفحص. ضع هذه الأعمدة الأربعة في طلب عرض السعر وورقة القبول وستحصل على أساس قابل للتنفيذ.
| المعامل | القيمة / النطاق | يُطبق على / يُقبل عند | المرجع |
|---|---|---|---|
| اندفاع بدء تشغيل المحرك | عزم الدوران عند العضو المقفل 75–275%، عزم الانهيار 175–300% من المقنن، تيار بدء 6–8× (NEMA Design B) | تُحجَّم العوازل الزنبركية ومسامير الحد وتُقيَّد ضد الحالة العابرة لبدء التشغيل | NEMA MG-1 |
| نطاق تقييم الاهتزاز | النطاق B ≤4.5 mm/s RMS (التشغيل طويل الأجل)، الإنذار الأول 7.1 mm/s (بداية النطاق C) | قبول المروحة ونظام عزلها كآلة كاملة | ISO 10816-3 / ISO 20816-1 |
| درجة اتزان الآلة الكاملة | G6.3 (AMCA BV-3) قياسي، G2.5 اختياري للمستخدمين ذوي المتطلبات العالية | تُثبَّت جودة الدفاعة والتجميع بشكل غير مباشر عبر قبول اتزان الآلة الكاملة | AMCA 204-20 |
| عزل الواجهة | طول الوصلة المرنة 150–250 mm؛ يجب أن تستخدم أنظمة سحب الدخان مادة غير قابلة للاحتراق | واجهة المروحة مع مجرى الهواء، لعزل انتقال الاهتزاز ثنائي الاتجاه | GB 50243-2016 |
| توقيت إعادة الفحص | المراوح تعمل بشكل مستمر — إيقاف إحداها هو توقف بيئي قسري على مستوى الخط؛ يتم تغيير/تنظيف/موازنة الدفاعة في النوافذ المجدولة، وتُدمج فحوصات المثبتات في دورية الاهتزاز | جدولة إعادة الفحص للعوازل والقواعد والوصلات وصواميل القفل | عرف ممارسة الصيانة (لا يوجد رقم كودي مخصص) |
لا تُستخدم تقديرات تقريبية من حيث الحجم في هذه الخانة.
المرجع الفني للقطاع
دفتر حسابات شراء العوازل والمثبتات: التسعير حسب تكلفة التوقف وليس بالقطعة
قيمة مروحة التهوية هي “الاستمرار في التشغيل” — التوقف ليس مجرد استبدال قطعة، بل هو توقف للنظام وتوقف إلزامي بيئي. دفتر حسابات المشتري يُحسب على أساس تكلفة التوقف غير المخطط له؛ وبضع نقاط في طلب عرض السعر تجعل الأساس ملموساً.
- ابدأ من تكلفة التوقف: متوسط تكلفة التوقف الصناعي غير المخطط له حوالي $125,000/ساعة (مسح عام 2023 شمل 3,215 من صُنّاع قرار الصيانة، على أساس كل القطاعات) — كل عملية تفكيك في خط التهوية/إزالة الغبار تُحتسب مقابل هذا الرقم، لذا تُختار العوازل والمثبتات حسب مخاطر التوقف وليس حسب سعر الوحدة
- الاستلام هو ما يقود الشراء: ضع درجة الاتزان وحدود الاهتزاز مباشرة في ورقة المواصفات (BV-3 = ISO G6.3، و G2.5 إذا لزم تشديد أكبر؛ يُقبل الاهتزاز عند المنطقة B ≤4.5 mm/s مع إنذار عند 7.1 mm/s) — جودة العازل والتجميع تُثبَّت عبر استلام اتزان الآلة الكاملة
- استراتيجية قطع الغيار: المروحة الدافعة والمحمل ومجموعة القفل هي قطع الغيار الحرجة؛ القطع المصممة للتركيب لمرة واحدة (مسامير الحد، حلقات التبويب) تُدار كأصناف أحادية الاستخدام — لا إعادة عمل متكررة ولا إعادة استخدام
- “فقط أعد الربط بإحكام” هو التصور الخاطئ: تجميع صامولة القفل دون زاوية/تقدّم، أو إعادة استخدام حلقة التبويب، أو تخطي إعادة الاتزان بعد إصلاح اللحام هي ممارسات ميدانية يذكرها مصنّعو المعدات الأصلية وتحليلات الأعطال بشكل متكرر — وضع بارامترات التجميع على الرسم أرخص من إصلاحه لاحقاً
رقم ~$125,000/ساعة للتوقف غير المخطط له وعدد 3,215 من صُنّاع قرار الصيانة هما تقديران من حيث الحجم التقريبي (مسح شامل لكل القطاعات لعام 2023).
المرجع الفني للقطاع
شراء العوازل وقطع مثبطات الحريق: من يرسم، ومن يحرس البوابة، ومن يستلم
قطع السلامة في خط التهوية لا تُجمَّع قطعة قطعة من متجر العدد — صلاحية الرسم والتحجيم والاستلام موزعة على أدوار مختلفة. اعرف الطبقات أولاً، ثم ستعرف ماذا تطلب ومن تُحاسب.
العوازل ومسامير الحد وقضبان وصل مثبط الحريق هي أصناف “تُشترى حسب الرسم”: يورّد مصنّع المعدات الأصلية للمروحة/مجمع الغبار رسومات الآلة وقطع الغيار، وتقوم شركة هندسة البيئة بتجميع النظام، ويكون مهندس الصيانة/الموثوقية في المصنع هو حارس البوابة في جانب المستخدم — المشتريات تمسك الباب، والصيانة تحرسه، والتجربة تكسر الجمود. نفوذ المشتري يرتكز على ثلاث نقاط: ①ضع أرقام الاستلام في طلب عرض السعر — درجة الاتزان (BV-3 = G6.3، و G2.5 عند التشديد) وحدود الاهتزاز (المنطقة B ≤4.5 mm/s، والإنذار 7.1 mm/s) — ليتحمل المورد مسؤولية استلام اتزان الآلة الكاملة؛ هذا شراء مدفوع بالاستلام وليس سعراً لتشعر بالأمان؛ ②بالنسبة للقطع التي تُركب لمرة واحدة مثل مسمار الحد ومجموعة صامولة القفل/حلقة التبويب، ضع بارامترات التجميع (الزاوية/التقدّم) على الرسم وأدرها كأصناف أحادية الاستخدام؛ ③قارن السعر بتكلفة التوقف — متوسط التوقف غير المخطط له حوالي $125,000/ساعة، لذا فإن فارق السعر لمجموعة واحدة من مثبتات السلامة يكاد يكون لا يُذكر مقابل هذا الدفتر. التصور الخاطئ المتكرر هو “فقط أعد الربط بإحكام” — هو يوفّر وقت المنضدة ويعرّض سلسلة الحريق والعزل الكاملة للخطر.
رقم ~$125,000/ساعة للتوقف غير المخطط له هو تقدير من حيث الحجم التقريبي (مسح شامل لكل القطاعات لعام 2023).
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · أ · تهوية عامة | B · ب · عادم الدخان والحريق | C · الخطة ج · مقاوم للانفجار / غرفة نظيفة | |
|---|---|---|---|
| 1. قضيب الوصلة القابلة للانصهار لمخمد الحريق | |||
| المواصفة | 70°C/280°C | مقاوم للحريق 280 درجة مئوية/ساعتين | مقاوم للحريق 280 درجة مئوية/ساعتين |
| المادة | 304 + محمل PTFE | 316L + PTFE | 316L + PTFE |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 2. برغي الحد لممتص الصدمات الزنبركي | |||
| المواصفة | M12-M16 | سمك 15 مم | سمك 15 مم |
| المادة | 304 | مطاط طبيعي NR | مطاط طبيعي NR |
| الدرجة | — | صلابة شور 60 | صلابة شور 60 |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
أ · تهوية عامة
معيار C3 وفقًا لـ ISO 12944-2

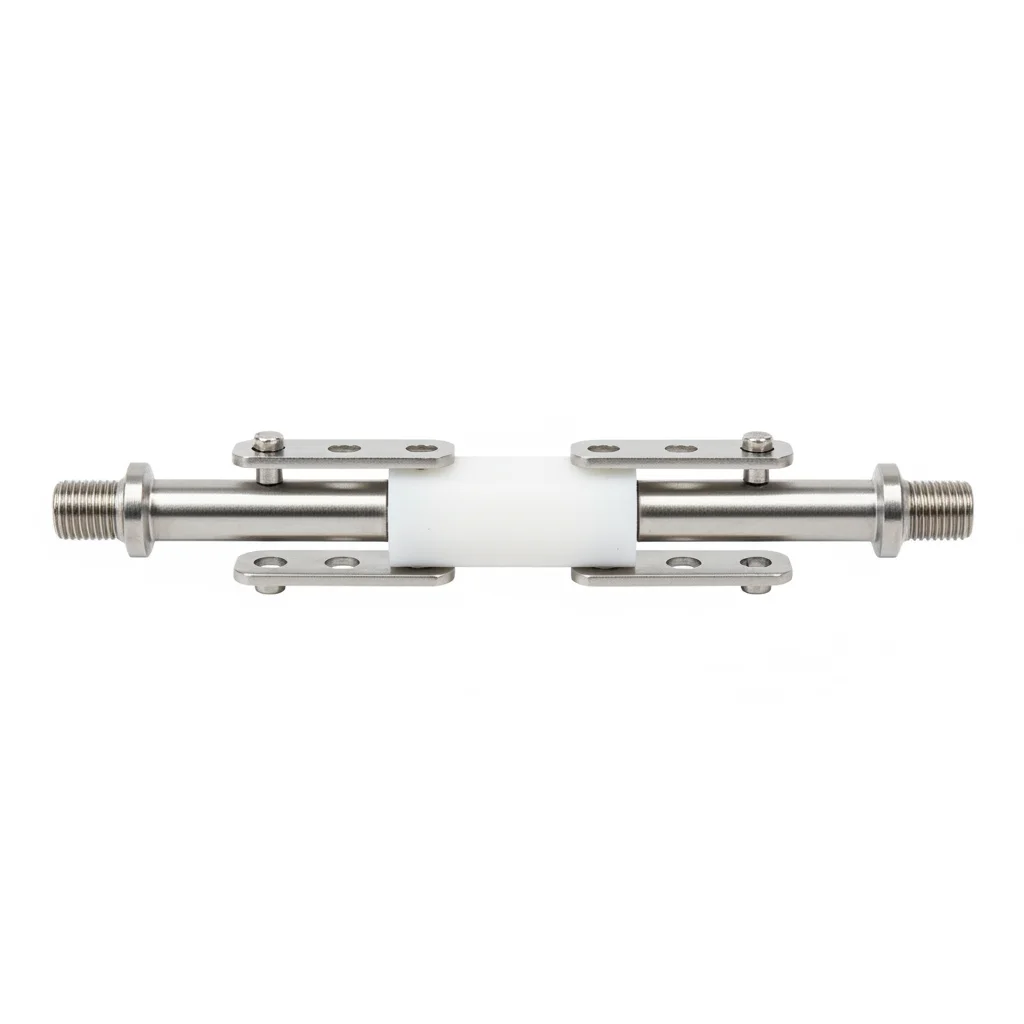

| قضيب الوصلة القابلة للانصهار لمخمد الحريق | برغي الحد لممتص الصدمات الزنبركي | |
|---|---|---|
| المواصفة | 70°C/280°C | M12-M16 |
| المادة | 304 + محمل PTFE | 304 |
| الدرجة | — | — |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | مخمد الحريق | تخميد اهتزاز المروحة |
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصلات على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط نجمة. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس السماكة - الحد الأقصى المسموح للفجوة 0.1 مم.
- ضع علامة طلاء ختم العزم عبر رأس البرغي والحلقة والصامولة. التقط صورًا للتجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. ينفصل الوصل في ظل ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة المثبت مقابل مواصفات الخدمة. استخدم مفتاح عزم معاير بشهادة دقة +/-3%. وثق جميع قيم العزم في تقرير التثبيت. |
| تخطي تحضير السطح قبل تثبيت المثبت | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصل أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع طبقة واقية وفقًا لظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
ب · عادم الدخان والحريق
بيئة قاسية C4 وفقًا لمعيار ISO 12944-2

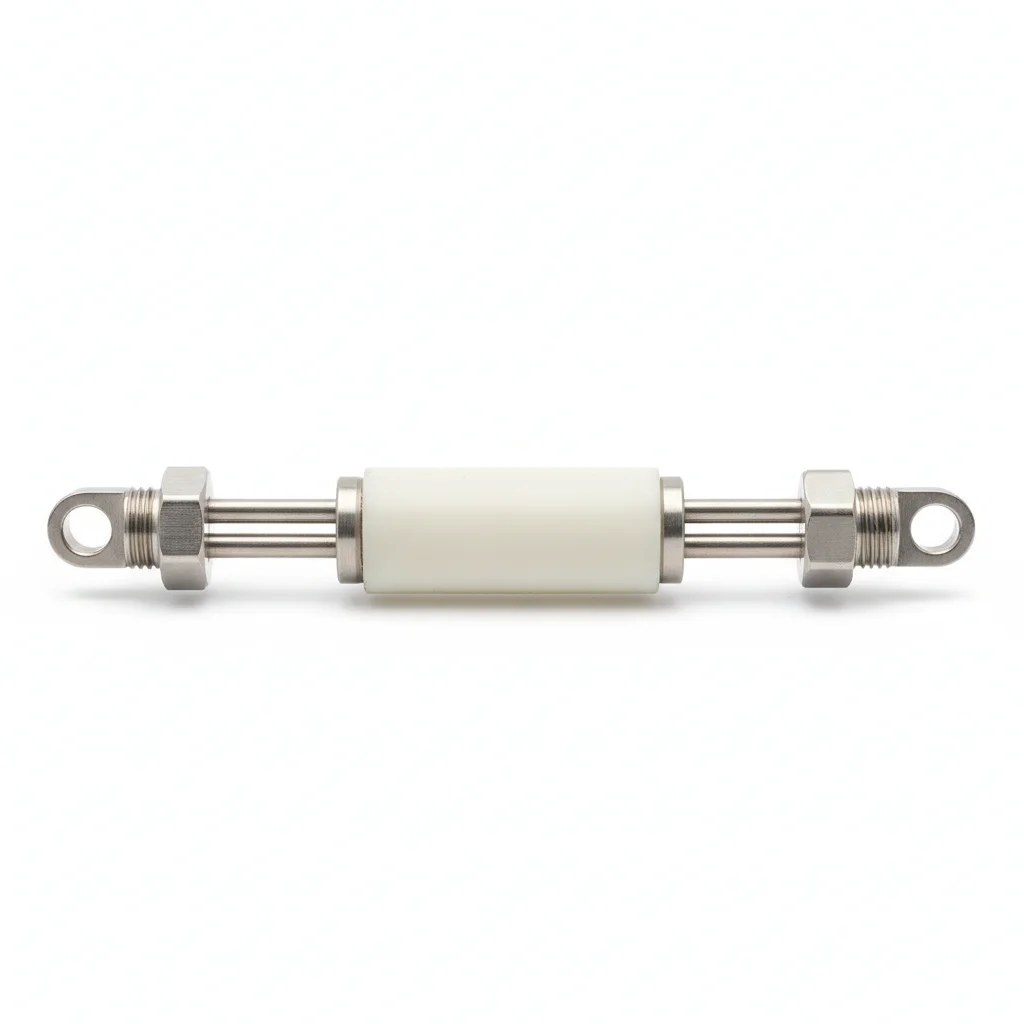

| قضيب توصيل مخمد الحريق | وسادة تخميد الاهتزاز المرنة | |
|---|---|---|
| المواصفة | مقاوم للحريق 280 درجة مئوية/ساعتين | سمك 15 مم |
| المادة | 316L + PTFE | مطاط طبيعي NR |
| الدرجة | — | صلابة شور 60 |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | مخمد عادم الدخان والحريق | تخميد اهتزاز المراوح الصغيرة |
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر باستخدام جهاز قياس الخشونة.
- استخدم مركبًا مانعًا للتآكل مناسبًا لدرجة حرارة التشغيل من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE حيثما هو محدد.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. اربط حتى قيمة عزم الربط المستهدفة. افحص 10% باستخدام أداة تحقق. سجل مع بيانات البيئة.
- اختبر شد عينة عشوائية بنسبة 5% حتى 80% من حمولة الإثبات. استبدل أي برغي يقل عن حد القبول. وثق نتائج الاختبار.
- طبق طبقة حماية مقاومة للطقس على جميع أسطح البراغي المكشوفة. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة البرغي مقابل مواصفات الخدمة. استخدم مفتاح عزم معاير بشهادة دقة +/-3%. وثق جميع قيم عزم الربط في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب البراغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصلة أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. طبق طبقة حماية وفقًا لظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة ج · مقاوم للانفجار / غرفة نظيفة
C5-M شديد وفقًا لمعيار ISO 12944-2
| قضيب توصيل صمام الحريق | وسادة مطاطية مرنة لامتصاص الاهتزاز | |
|---|---|---|
| المواصفة | مقاوم للحريق 280 درجة مئوية/ساعتين | سمك 15 مم |
| المادة | 316L + PTFE | مطاط طبيعي NR |
| الدرجة | — | صلابة شور 60 |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | ظروف قصوى / حماية قصوى | ظروف قصوى / حماية قصوى |
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل بدرجة بحرية مصنفًا من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي إلى شد مسبق مستهدف. تحقق من PMI لعينة 10%. وثق للتدقيق الامتثالي.
- اختبر بالفحص غير المتلف (NDT) عينة 10% باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر عليها علامات تشقق.
- ضع مادة مانعة للتسرب واقية وفقًا للمواصفات. ثبت أجهزة مراقبة الحالة الدائمة. قدم تقرير الامتثال للسلطة التنظيمية.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة البرغي مقابل مواصفات الخدمة. استخدم مفتاح عزم معاير بدقة +/-3% مع شهادة. وثق جميع قيم عزم الربط في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصلة أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع طلاءً واقيًا وفقًا لظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي أقل من 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
دليل الاختيار
الاختيار
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| التهوية العامة (الرطوبة والغبار) | الخطة A: 304 + تخميد بنابض — قضيب وصلة قابل للانصهار 70°C/280°C (304 + محمل PTFE)؛ مسمار تحديد M12-M16 (304) | ISO 12944-2 C3 |
| الحماية من الحريق / طرد الدخان | الخطة B: 316L + وسادة تخميد مرنة — قضيب وصلة مقاوم للحريق 280°C/2h (316L + PTFE)؛ وسادة تخميد 15mm (NR مطاط طبيعي، صلادة Shore 60) | ISO 12944-2 C4 |
| منطقة مضادة للانفجار / غرفة نظيفة / طرد دخان عالي الحرارة | الخطة C: 316L + PTFE، تأريض مضاد للكهرباء الساكنة، شهادة ATEX | ISO 12944-2 C5-M |
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
