ما هي الأسباب الرئيسية لتجريد سن اللولب في وصلات قضيب الحفر؟

ثلاثة أسباب رئيسية: ① إحكام مسبق غير كافٍ (عزم الربط لا يصل إلى القيمة المحددة) ← استخدم مفتاح عزم واربط وفقًا لدليل الشركة المصنعة؛ ② تلف سن اللولب غير المكتشف ← استخدم مقياس سن اللولب للفحص قبل كل تركيب/فك، واستبدل فورًا إذا تجاوز التآكل 0.1 مم؛ ③ خلط دفعات مختلفة ← اربط بدقة نفس العلامة التجارية ونفس الدفعة، وامنع الخلط بين العلامات التجارية. يُنصح بإنشاء سجل فحص سن اللولب وتسجيل العدد التراكمي لدورات التركيب/الفك لكل قضيب حفر.

كيف تحدد ما إذا كان الموصل بحاجة إلى استبدال؟

أربعة معايير: ① تآكل قمة سن اللولب > 0.15 مم أو تقشر؛ ② تمدد القطر الخارجي لجسم الموصل > 0.5% (تشوه لدن)؛ ③ الأمتار المحفورة التراكمية تصل إلى 80% من العمر الموصى به من الشركة المصنعة؛ ④ مقاومة غير طبيعية أو انحشار أثناء الفك. يُنصح بإجراء فحص شامل كل 500 متر محفور، وتقصير ذلك إلى 200 متر لظروف الحفر العميق.

ما الفجوة بين الموصلات المحلية والمستوردة؟

الفجوات الأساسية في دقة تصنيع سن اللولب (خطأ خطوة المستورد ≤ 0.02 مم) ونظافة المادة (المستورد S/P ≤ 0.003%). المنتجات المحلية عالية الجودة تقترب من مستويات المستورد، بأسعار فقط 1/3 إلى 1/2. يُنصح باختيار موردين لديهم مطاحن سن لولب CNC وعمليات تفريغ الغاز، وطلب تقارير فحص مقياس سن اللولب (go/no-go) وصور البنية المعدنية لكل دفعة.

لماذا لا يمكن إصلاح موصل قضيب الحفر البالي باللحام؟

موصلات قضيب الحفر تتحمل صدمات عالية التردد (تردد صدم الحفر الصخري 2000-3000 نبضة/دقيقة) + حمل لي. عندما يتآكل سن اللولب، لا يمكن إصلاحه باللحام. منطقة التأثر الحراري للحام تصبح هشة، وتحت الصدمات عالية التردد، يمكن أن ينكسر اللحام فجأة، مما يسبب سقوط قضيب الحفر في البئر. لا يمكن استرجاعه، ويتم إلغاء البئر. استبدل الموصل كل 500 متر محفور.

هندسة التعدين/معدات الحفر/وصلات قضبان الحفر

وصلات قضبان الحفر — مقارنة المواد والتصميم لحفر التعدين

للحفر الصخري الضحل (≤5م)، المتوسط العمق (5-15م)، والعميق (>15م)، تتم مقارنة ثلاثة حلول للوصلات: 42CrMo القياسي، 40CrNiMoA للخدمة الشاقة، و35CrMoV للظروف القصوى. تشمل الفروق الرئيسية مقاومة التعب، التحكم في الشد المسبق، وتآكل سن اللولب تحت أحمال اللي المتناوبة.

عرض القدرات →

تدقيق المخاطر // التشخيص الهندسي

دليل تجنب أخطاء الشراء

"هذه الأمور تحدث كل يوم في الخطوط الأمامية."

QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS

الخطر-01

كسر إجهاد سنون وصلة قضيب الحفر تحت حمل اللي المتناوب

وصلة قضيب الحفر (R32×L180mm 42CrMo مروية ومخمرة) على عربة الحفر الصخرية تتعرض لأحمال لي متناوبة (آلاف النبضات في الدقيقة) تحت ظروف الحفر الدوراني الطرقي. بعد 10^6 دورة (حوالي 400-600 ساعة من عملية الحفر الصخري)، تبدأ شقوق دقيقة في سن اللولب للوصلة، تنتشر من جذر السن إلى الداخل، مما يؤدي في النهاية إلى كسر مفاجئ للوصلة وسقوط قضيب الحفر في البئر. قد تستغرق عمليات الاسترجاع عدة ساعات.

إجراءات التصحيح

استخدام عملية درفلة السنون (إجهاد ضغط متبقي) بدلاً من قطع السنون (إجهاد شد متبقي) يمكن أن يزيد عمر الإجهاد بمقدار 3-5 مرات؛ وفي نفس الوقت إجراء فحص الجسيمات المغناطيسية لسنون الوصلة كل 200 ساعة.

الخطر-02

تآكل سن اللولب لصامولة القفل تحت درجة حرارة عالية وضغط عالٍ يؤدي إلى فقدان الإحكام المسبق

تحت ظروف درجة حرارة 150°م، ضغط طين 70MPa، ووسائط تآكل تحتوي على H2S، يصل معدل تآكل سن اللولب لصامولة القفل إلى 0.02 مم لكل ألف دورة، مما يسبب فقدان الإحكام المسبق يتجاوز 30% ويقلل عمر فشل الاتصال إلى أقل من 800 دورة.

إجراءات التصحيح

استخدام معالجة النتردة السطحية (صلابة ≥ HV900) مع تصميم مقطع سن غير متماثل يقلل معدل التآكل إلى 0.005 مم لكل ألف دورة، ويحافظ على معدل الاحتفاظ بالإحكام المسبق ≥ 95%، ويمدد العمر إلى 3000 دورة.

الخطر-03

كسر قص إجهادي لدبوس الوتد تحت حمل انحناء متناوب

تحت إجهاد انحناء متناوب 40MPa وطين حمضي بدرجة pH 4.5، تبدأ الشقوق عند نقطة تركيز الإجهاد في جذر دبوس الوتد، بمتوسط عمر 500 دورة فقط. زاوية الدوران التراكمية تتجاوز 15° عند الكسر.

إجراءات التصحيح

تحسين نصف قطر فيليه جذر دبوس الوتد إلى R1.5 مم وتصنيعه من فولاذ مقاوم للصدأ مزدوج الطور (مثل UNS S31803) يزيد قوة الإجهاد بنسبة 60% ويمدد العمر إلى أكثر من 2000 دورة.

رؤى خاصة بظروف التشغيل

كيف يؤثر اختيار المادة على إجهاد الوصلات وتآكل سن اللولب

في الحفر الدوراني الطرقي، يتعرض مفصل قضيب الحفر لأحمال التوائية متناوبة تصل إلى آلاف النبضات في الدقيقة. يحدد اختيار المادة والمعالجة الحرارية بشكل مباشر عمر بدء التشقق ومعدل تآكل سن اللولب. يوفر 42CrMo كفاءة تكلفة للثقوب الضحلة، بينما يوفر 40CrNiMoA مقاومة إجهاد أعلى للثقوب متوسطة العمق. للثقوب العميقة ذات درجات الحرارة العالية، يحافظ 35CrMoV على الصلابة عند درجات حرارة مرتفعة.

ما يجب التحقق منه

142CrMo مُخمد ومُعاد (HRC28-32) + درفلة سن اللولب: الأفضل للثقوب الضحلة (≤5م)، العمر 2000-3000 متر محفور، لكن تظهر شقوق دقيقة بعد 10^6 دورة تحت حمل التوائي متناوب.
240CrNiMoA مُفرغ بالتفريغ + مُخمد ومُعاد كليًا: مقاومة إجهاد أعلى من 42CrMo، العمر 5000-8000 متر، مناسب للثقوب متوسطة العمق (5-15م) مع صخر f=10-15.
335CrMoV إعادة صهر بالخبث الكهربائي + تطبيع ثلاثي: يحافظ على الصلابة عند 300°م، العمر 10000-15000 متر، للثقوب العميقة (>15م) مع صخر صلب (f>15) وظروف حرارة جوفية عالية.
4فقدان الحمل المسبق لصامولة القفل: تحت درجة حرارة وضغط مرتفعين، تفقد صامولة 42CrMo الحمل المسبق؛ صامولة القفل الهيدروليكية في الخطة ب تتحكم في الحمل المسبق بدقة ±3%.

بند الفحص	سبب الأهمية	ما يُذكر في الاستفسار/الرسومات
المادة والمعالجة الحرارية	تحدد عمر الإجهاد تحت أحمال التوائية متناوبة؛ 42CrMo يتشقق عند 10^6 دورة، 40CrNiMoA يدوم أطول	حدد درجة المادة (42CrMo، 40CrNiMoA، 35CrMoV) والمعالجة الحرارية (مُخمد ومُعاد، تصلد سطحي، تطبيع ثلاثي)
درفلة سن اللولب مقابل القطع	السنون المدرفلة لها إجهاد متبقي ضاغط، مما يؤخر بدء التشقق؛ السنون المقطوعة تقلل عمر الإجهاد	اشترط درفلة سن اللولب بعد المعالجة الحرارية؛ حدد عملية الدرفلة في المشتريات
طريقة التحكم في الحمل المسبق	فقدان الحمل المسبق يؤدي إلى فشل الوصلة؛ صامولة القفل الهيدروليكية تحقق دقة ±3%	للتطبيقات الحرجة، حدد صامولة قفل هيدروليكية أو طلاء تحديد عزم الربط مع مؤشر تغير اللون
تشطيب السطح والحماية من التآكل	الجلفنة بالغمس الساخن تحمي من بيئة التعدين المسببة للتآكل؛ عمق التنقر يتطلب الاستبدال	حدد سماكة الجلفنة بالغمس الساخن وفق ISO 1461؛ تضمين معايير فحص لعمق التنقر

بيانات عمر الإجهاد مبنية على ظروف اختبار قياسية؛ العمر الفعلي يختلف مع صلابة الصخر ومحتوى الماء ومعاملات الحفر. تحقق دائمًا بالتجارب الميدانية.

مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة

المرجع الفني للقطاع

أنظمة لولبة قضيب الحفر: مقارنة بين اللولبة الموجية واللولبة المنشارية والوصلة الكتفية الدوارة

طابق نظام اللولبة مع مواصفته أولاً — فاللولبة الموجية واللولبة المنشارية والوصلة الكتفية الدوارة كل منها يخضع لرقم مواصفة مختلف.

نظام اللولبة	المواصفة	التطبيق والمادة	الأساس الرئيسي
لولبة موجية بنظام R (R32/R38، 22-38 mm)	ISO 10207:1991 (سارية)؛ المواصفة المرافقة للولبة اليسارية ISO 10208:1991	فولاذ الحفر ينقل الصدم والعزم عبر لولبة الوصلة؛ R32/R38 ببروفيل موجي	طابق طيف اللولبة هنا؛ كلا المواصفتين ساريتان
لولبة منشارية بنظام T (T38/T45/T51)	ISO 1721 / ISO 1722:1974 لولبة منشارية عكسية	خدمة شاقة / صدم عالٍ — القضيب الثقيل T45 يستخدم 25CrNi3Mo مكربن	متوسط T45 نحو 4000 m لكل طقم في صخر f=16-18 (تجربة ورقة مؤتمر واحدة)؛ المطب: نظام T لا يخضع لـ ISO 10207/10208
قضيب ملولب للجانب الصيني	GB/T 6482-2007 قضبان حفر الصخور الملولبة (سارية)	المقابل للطلب المحلي	قابلة للتحقق عبر بوابة النص الكامل للمواصفات الوطنية
وصلة كتفية دوارة	API (BECO و API Regular)	وصلات أنابيب الحفر الدوار / حفر التفجير، 4140 Q&T	الطيف 3″-10″؛ لا يوجد جدول علني موثوق لعزم الربط (فجوة)؛ أرقام مواصفات API غير متحقق منها بالكامل

نظام R بقطر 22-38 mm وحالته السارية (§3 L87-88)، ومطابقة نظام T مع المطب (§3 L89)، و GB/T 6482-2007 سارية (§3 L90)، و 4140 Q&T مع 3″-10″ (§1.3 L32 / §3 L91)، و T45 بمتوسط ‎~4000 m لكل طقم كتجربة ورقة مؤتمر واحدة (§2 L61)، وفجوة عزم الربط مع أرقام API غير المتحقق منها (§5 L111 / §3 L91) — جميعها موثقة أو مُشار إليها كفجوات بيانات.

المرجع الفني للقطاع

سلسلة كلال لولبة الحفر: من شق جذر اللولبة إلى فقدان القضيب

مثال: فولاذ الحفر ينقل طاقة الصدم والعزم عبر لولبات الوصلة — جذر اللولبة هو منطقة الإجهاد الأعلى.

1تمر طاقة الصدم والعزم عبر لولبات الوصلة؛ جذر اللولبة هو منطقة الإجهاد الأعلى — يبدأ الكلال هنا
2الكلال الخارجي أولاً: تتشكل شقوق دقيقة عند جذر اللولبة / وادي الموجة في منطقة الإجهاد العالي
3التجميع غير المحكم ← تلف اللولبة ← نمو الكلال؛ يتسارع الكلال الداخلي مع تآكل مياه المنجم (جذر لولبة التجويف الداخلي)
4عامل تضخيم مادي: طبقة 23CrNi3Mo مكربنة بمتانة صدم غير كافية ← كسر مبكر
5القطع هو الإجراء المضاد: افحص جذور اللولبة / أودية الموجة دورياً وفق الصيانة القائمة على الفحص، لاعتراض الكلال قبل أن يؤدي إلى فقدان القضيب

آليات السلسلة من قاعدة المعرفة: ذروة الإجهاد عند جذر اللولبة (§1.3 L30)، وآلية الكلال الخارجي/الداخلي والتجميع غير المحكم (§2 FM-3 L59)، ومتانة 23CrNi3Mo المكربن (§2 L60 / §1.3 L31)، والفحص بالجسيمات المغناطيسية لجذر اللولبة القائم على الفحص (§5 L110).

المرجع الفني للقطاع

طلب وصلات طرف الحفر: نظام اللولبة والحد المادي والفجوات المعروفة

قبل طلب عرض سعر لوصلات قضبان الحفر، وائم نظام اللولبة والحد المادي ووتيرة الفحص والفجوات المعروفة للبيانات دفعة واحدة.

حدد نظام اللولبة أولاً: لولبات مموجة بنظام R‏ (R32/R38, ISO 10207:1991)، أو لولبات مسننة مدعمة بنظام T‏ (T38/T45/T51, ISO 1721/1722:1974)، أو وصلات كتفية دوارة (BECO / API Regular, 3″-10″) — النظام هو الذي يحدد المواصفة وأساس القبول
الحد المادي: الوصلات هي أجزاء أزواج لولبية مُشغَّلة آلياً؛ أجسام القضبان تنتمي إلى خطوط مخصصة للكربنة + المعالجة الحرارية بالحث (23CrNi3Mo المكربن هو السائد، والخدمة الشاقة T45 تستخدم 25CrNi3Mo، ووصلات حفر التفجير هي 4140 Q&T) — لا تطلب عرض سعر لأجسام القضبان كأجزاء مشغولة عادية
أدرج وتيرة الفحص في اتفاقية الصيانة: فحص دوري بالجسيمات المغناطيسية MT لجذور اللولبة / قيعان التموج وفق الصيانة القائمة على الفحص — يبدأ كلال اللولبة عند هذه النقاط
التوقف هو الخلفية: متوسط تكلفة التوقف غير المخطط $125,000/h (استبيان ABB 2023) و$60,000/h للحفارة المنجمية (ورقة بيضاء للمورد) — موثوقية الوصلة تتحول مباشرة إلى خسارة توقف
فجوتان معروفتان في البيانات: لا يوجد عزم ربط نهائي موثوق منشور، وأرقام مواصفات API غير مُتحقَّق منها بالكامل — اطلب من المورد عزم الربط المقاس والأساس المعياري عند طلب عرض السعر

أرقام التوقف مستمدة من استبيانات / أوراق بيضاء للموردين (ثقة متوسطة)، KB §4 L97؛ وباقي البيانات قابلة للتتبع حسب جدول الأرقام.

المرجع الفني للقطاع

مواصفات لولبات قضبان الحفر: ميّز نظام T عن نظام R أولاً

تحقق من الاستفسارات والقبول مقابل أرقام المواصفات هذه — حدد النظام قبل مطابقة الرقم.

ISO 10207:1991 — فولاذ الحفر الملولب الحبلي بنظام R‏ (R32/R38, 22-38 mm)، سارٍISO 10208:1991 — فولاذ الحفر الملولب الحبلي الأيسر، مرافق لنظام RISO 1721:1974 / ISO 1722:1974 — المواصفات الكامنة وراء لولبات الكتف العكسي T38/T45/T51تنبيه: نظام T لا يخضع لـ ISO 10207/10208 — يرتبط T بـ ISO 1721/1722GB/T 6482-2007 — قضبان حفر الصخور الملولبة (سارٍ)؛ قابل للتحقق على بوابة المواصفات الوطنيةأنابيب حفر التفجير / الحفر الدوار: وصلات كتفية دوارة API‏ (BECO و API Regular, 3″-10″)

أرقام المواصفات وحالتها الراهنة من KB §3 L87-L91 (فهرس EVS / بوابة المواصفات الوطنية)؛ أرقام API غير مُتحقَّق منها بالكامل — أعد التحقق قبل الاستشهاد.

المرجع الفني للقطاع

حدود التوريد: الوصلات مشمولة وأجسام القضبان غير مشمولة

حدد نطاق الطلب مقابل حدود التوريد قبل طلب عرض السعر — حتى لا يقع شيء خارجها.

في خط قضبان الحفر، ما نقوم بتشغيله هو الوصلة وأجزاء الزوج اللولبي — الوصلات وصواميل القفل ومسامير التثبيت وحلقات الإحكام: أجزاء مشغلة يُقبل استلامها مقابل الرسومات. وما لا نورده هو جسم قضيب الحفر / فولاذ الحفر نفسه (خط مخصص للكربنة + المعالجة الحرارية بالحث؛ 23CrNi3Mo المكربن و25CrNi3Mo للخدمة الشاقة T45 ووصلات حفر التفجير 4140 Q&T كلها مواد تخص جانب الجسم) أو أنظمة الإحكام الهيدروليكية. اذكر الوصلات وأجسام القضبان كبنود منفصلة في طلب عرض السعر، حتى لا يُسعَّر الجزء المشغول كمثبت.

حدود الداخل/الخارج من KB §6 L115؛ الوصلات هي أجزاء أزواج لولبية مشغلة بينما تُنتَج أجسام القضبان على خطوط مخصصة للكربنة + المعالجة الحرارية بالحث.

مقارنة الحلول

مقارنة المعاملات الأساسية للحلول الثلاثة

قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.

الحل A

حفر الثقوب الضحلة (≤5م)، تثبيت الصخور بالمسامير

2000-3000 متر محفور

اقتصادي

الحل B

حفر ثقوب متوسطة العمق (5-15م)، تفجير إنتاجي

5000-8000 متر محفورة

متوسط

الحل C

حفر الآبار العميقة (>15م)، الصخور الصلبة (f>15)/الطاقة الحرارية الأرضية عالية الحرارة

10000-15000 متر محفور

مرتفع

	A · الخطة أ · وصلات 42CrMo القياسية	B · الخطة ب · وصلات شديدة التحمل 40CrNiMoA	C · الخطة ج · وصلات 35CrMoV القصوى
1. وصلة قضيب الحفر
المواصفة	R32×L180مم، 42CrMo مقوى ومطوع + سن مدرفل	T38×L220مم، 40CrNiMoA مفرغ بالتفريغ + مقسى ومطوع بالكامل	T45×L280مم، 35CrMoV صهر بالخبث الكهربائي + تقسية ثلاثية
المادة	42CrMo	40Cr	—
التشطيب	جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461	مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461	HDG >=55um حسب ISO 1461
2. صامولة قفل
المواصفة	M36×2، 42CrMo مقوى بالكامل بصلادة HRC35-40	M42×2، هيكل تمدد هيدروليكي مدمج، يمكن التحكم في التحميل المسبق حتى ±3%	M48×2، قفل إسفيني Nordlock، تجميع/تفكيك بدون أدوات
المادة	42CrMo	—	—
التشطيب	جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461	HDG >=55um حسب ISO 1461	HDG >=55um حسب ISO 1461
3. دبوس وتد
المواصفة	φ12×L60مم، 42CrMo مقوى سطحيًا بصلادة HRC50-55	φ16×L80mm، فولاذ نابض 50CrVA، يمتص قمم الصدمات	φ20×L100مم، رأس مُدخل WC-Co + ساق 35CrMoV
المادة	42CrMo	—	—
التشطيب	جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461	HDG >=55um حسب ISO 1461	HDG >=55um حسب ISO 1461
4. حلقة إحكام
المواصفة	حشية نحاسية ملدنة، إحكام مقاوم للصدمات	PTFE + قلب من الفولاذ المقاوم للصدأ، مقاومة للضغط حتى 35MPa	مطاط بيرفلورو FFKM، مقاوم لدرجة حرارة 250°م + مقاوم للزيت الهيدروليكي
المادة	مطاط EPDM	مطاط EPDM	مطاط EPDM
التشطيب	جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461	HDG >=55um حسب ISO 1461	HDG >=55um حسب ISO 1461
5. سلك قفل
المواصفة	سلك فولاذي مغلفن φ1.6، قفل مزدوج الجدل	مؤشر متغير اللون، يظهر اللون تلقائيًا عند الوصول إلى التحميل المسبق	شريحة RFID، تسجل الأمتار المتراكمة المحفورة وعدد مرات الفك
المادة	Q235B	—	مطاط EPDM
التشطيب	جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461	HDG >=55um حسب ISO 1461	HDG >=55um حسب ISO 1461

1وصلة قضيب الحفر

المواصفة

R32×L180مم، 42CrMo مقوى ومطوع + سن مدرفل

T38×L220مم، 40CrNiMoA مفرغ بالتفريغ + مقسى ومطوع بالكامل

T45×L280مم، 35CrMoV صهر بالخبث الكهربائي + تقسية ثلاثية

المادة

42CrMo

40Cr

—

التشطيب

جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461

مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461

HDG >=55um حسب ISO 1461

2صامولة قفل

المواصفة

M36×2، 42CrMo مقوى بالكامل بصلادة HRC35-40

M42×2، هيكل تمدد هيدروليكي مدمج، يمكن التحكم في التحميل المسبق حتى ±3%

M48×2، قفل إسفيني Nordlock، تجميع/تفكيك بدون أدوات

المادة

42CrMo

—

التشطيب

جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461

HDG >=55um حسب ISO 1461

3دبوس وتد

المواصفة

φ12×L60مم، 42CrMo مقوى سطحيًا بصلادة HRC50-55

φ16×L80mm، فولاذ نابض 50CrVA، يمتص قمم الصدمات

φ20×L100مم، رأس مُدخل WC-Co + ساق 35CrMoV

المادة

42CrMo

—

التشطيب

جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461

HDG >=55um حسب ISO 1461

4حلقة إحكام

المواصفة

حشية نحاسية ملدنة، إحكام مقاوم للصدمات

PTFE + قلب من الفولاذ المقاوم للصدأ، مقاومة للضغط حتى 35MPa

مطاط بيرفلورو FFKM، مقاوم لدرجة حرارة 250°م + مقاوم للزيت الهيدروليكي

المادة

مطاط EPDM

التشطيب

جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461

HDG >=55um حسب ISO 1461

5سلك قفل

المواصفة

سلك فولاذي مغلفن φ1.6، قفل مزدوج الجدل

مؤشر متغير اللون، يظهر اللون تلقائيًا عند الوصول إلى التحميل المسبق

شريحة RFID، تسجل الأمتار المتراكمة المحفورة وعدد مرات الفك

المادة

Q235B

—

مطاط EPDM

التشطيب

جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461

HDG >=55um حسب ISO 1461

دليل الاختيار

كيف تختار حل الوصل بناءً على عمق الحفر؟

حالة التشغيل	الخيار الموصى به	الأساس الرئيسي
ثقوب ضحلة (<=5m)، تثبيت الصخور بالمسامير الصخرية	الخطة A موصلات قياسية 42CrMo (مُسقّاة ومُروَّاة HRC28-32 + درفلة اللولبة)	ISO 10207؛ درفلة اللولبة ترفع عمر الكلال 3-5x مقارنة باللولبة المقطوعة؛ عمر حفر 2000-3000 m؛ أقل تكلفة للمتر
ثقوب متوسطة العمق (5-15m)، التفجير الإنتاجي	الخطة B موصلات للخدمة الشاقة 40CrNiMoA (إزالة الغاز بالتفريغ + سقاية وتروية شاملة)	ISO 10207؛ مقاومة كلال الالتواء المتناوب أعلى بنسبة 45% من 42CrMo؛ عمر 5000-8000 m؛ عمر مضاعف، تكلفة إجمالية أقل بنسبة 30%
ثقوب عميقة (>15m)، صخور صلبة (f>15) / حرارة جوفية عالية	الخطة C موصلات قصوى 35CrMoV (إعادة الصهر بالخبث الكهربائي + تروية ثلاثية)	ISO 10207؛ تحافظ على HRC35+ عند 300C؛ عمر 10000-15000 m؛ تقليل خسائر التوقف إلى الحد الأدنى

احصل على نصيحة الاختيار

الحلولالخطة أ · وصلات 42CrMo القياسية الخطة ب · وصلات شديدة التحمل 40CrNiMoA الخطة ج · وصلات 35CrMoV القصوى

الخطة أ · وصلات 42CrMo القياسية

قياسي C3 وفق ISO 12944-2

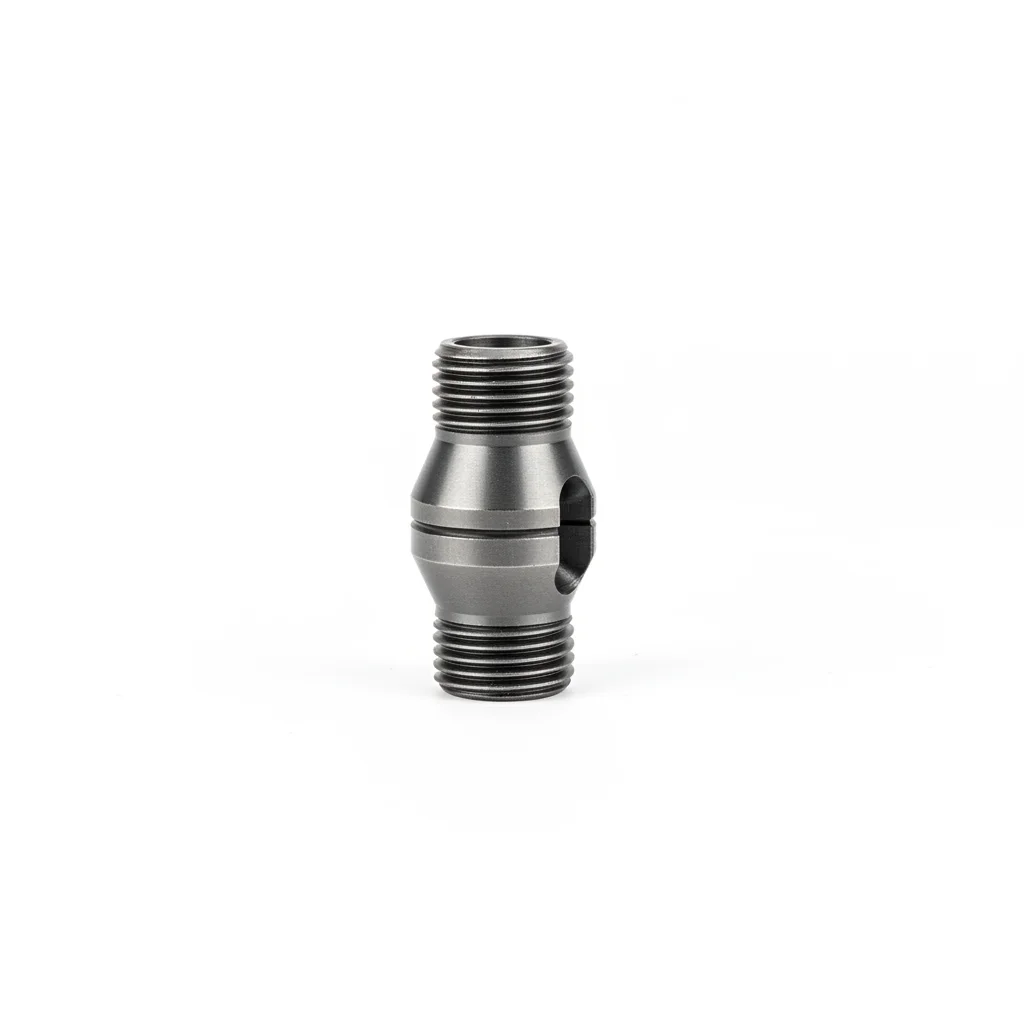

وصلة قضيب الحفر — 42CrMo — — وصلة قضيب الحفر
42CrMo · —

صامولة قفل — 42CrMo — — صامولة قفل
42CrMo · —

دبوس وتد — 42CrMo — — دبوس وتد
42CrMo · —

حلقة إحكام — مطاط EPDM — — حلقة إحكام
مطاط EPDM · —

	وصلة قضيب الحفر	صامولة قفل	دبوس وتد	حلقة إحكام	سلك قفل
المواصفة	R32×L180مم، 42CrMo مقوى ومطوع + سن مدرفل	M36×2، 42CrMo مقوى بالكامل بصلادة HRC35-40	φ12×L60مم، 42CrMo مقوى سطحيًا بصلادة HRC50-55	حشية نحاسية ملدنة، إحكام مقاوم للصدمات	سلك فولاذي مغلفن φ1.6، قفل مزدوج الجدل
المادة	42CrMo	42CrMo	42CrMo	مطاط EPDM	Q235B
الدرجة	—	—	—	—	—
التشطيب	جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461	جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461	جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461	جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461	جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461
التآكل	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	غير قابل للتطبيق (بوليمر)	C3 (ISO 12944-2)
درجة الحرارة	-20°م إلى +80°م	-20م إلى +80م	-20م إلى +80م	-20م إلى +80م	-20م إلى +80م
الوزن	~0.5 كجم/قطعة	~0.5 كجم/قطعة	~0.5 كجم/قطعة	~0.5 كجم/قطعة	~0.5 كجم/قطعة
MOQ	100 قطعة	100 قطعة	100 قطعة	100 قطعة	100 قطعة
التغليف	ورق VCI + كرتون	ورق VCI + كرتون	ورق VCI + كرتون	ورق VCI + كرتون	ورق VCI + كرتون
المعيار	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1
الاستخدام	42CrMo مقوى ومطوع + سن مدرفل	42CrMo مقوى بالكامل بصلادة HRC35-40	42CrMo مقوى سطحيًا بصلادة HRC50-55	إحكام مقاوم للصدمات	قفل مزدوج الجدل

التركيب والصيانة

خطوات التركيب

نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من الاستواء في حدود 0.1مم لكل 100مم.
ضع مركب الوصلات على أسطح التلامس. ضع المثبت مع حلقة بيلفيل تحت الرأس والصامولة.
تحقق من المحاذاة في حدود 0.5مم. اربط بنمط نجمي. عزم الربط 42 نيوتن متر ±2 نيوتن متر بمفتاح معاير. وثق في سجل ضمان الجودة.
افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس تحسسي.
ضع علامة طلاء ختم العزم. صور التجميع المكتمل من 3 زوايا لحزمة توثيق ضمان الجودة.

الأخطاء الشائعة

✕ خطأ	النتيجة	✓ صحيح
استخدام درجة مثبت غير صحيحة لظروف الخدمة	يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى.	تحقق من درجة المثبت مقابل المواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم.
تخطي تحضير السطح قبل تركيب المثبت	تمنع تلوثات السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهر.	نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع.

الصيانة

الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يزيد تآكلها عن 5% من مساحة السطح أو عمق التنقر >0.3مم. كل 3 سنوات: فك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن الحالة. وثق جميع النتائج في نظام إدارة الصيانة المحوسب مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.

الخطة ب · وصلات شديدة التحمل 40CrNiMoA

C4 قاسية حسب ISO 12944-2

وصلة شديدة التحمل — 40Cr — — وصلة شديدة التحمل
40Cr · —

صامولة قفل هيدروليكية — — — — صامولة قفل هيدروليكية
— · —

دبوس وتد نابض — — — — دبوس وتد نابض
— · —

حلقة إحكام مركبة — مطاط EPDM — — حلقة إحكام مركبة
مطاط EPDM · —

طلاء تحديد عزم الربط — — — — طلاء تحديد عزم الربط
— · —

	وصلة شديدة التحمل	صامولة قفل هيدروليكية	دبوس وتد نابض	حلقة إحكام مركبة	طلاء تحديد عزم الربط
المواصفة	T38×L220مم، 40CrNiMoA مفرغ بالتفريغ + مقسى ومطوع بالكامل	M42×2، هيكل تمدد هيدروليكي مدمج، يمكن التحكم في التحميل المسبق حتى ±3%	φ16×L80mm، فولاذ نابض 50CrVA، يمتص قمم الصدمات	PTFE + قلب من الفولاذ المقاوم للصدأ، مقاومة للضغط حتى 35MPa	مؤشر متغير اللون، يظهر اللون تلقائيًا عند الوصول إلى التحميل المسبق
المادة	40Cr	—	—	مطاط EPDM	—
الدرجة	—	—	—	—	—
التشطيب	مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461	HDG >=55um حسب ISO 1461	HDG >=55um حسب ISO 1461	HDG >=55um حسب ISO 1461	HDG >=55um حسب ISO 1461
التآكل	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	غير قابل للتطبيق (بوليمر)	C3 (ISO 12944-2)
درجة الحرارة	-20C إلى +80C	-20C إلى +80C	-20C إلى +80C	-20C إلى +80C	-20C إلى +80C
الوزن	~0.5 كجم/قطعة	~0.5 كجم/قطعة	~0.5 كجم/قطعة	~0.5 كجم/قطعة	~0.5 كجم/قطعة
MOQ	100 قطعة	100 قطعة	100 قطعة	100 قطعة	100 قطعة
التغليف	ورق VCI + كرتون	ورق VCI + كرتون	ورق VCI + كرتون	ورق VCI + كرتون	ورق VCI + كرتون
المعيار	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1
الاستخدام	40CrNiMoA مفرغ بالتفريغ + مقسى ومطوع بالكامل	يمكن التحكم في التحميل المسبق حتى ±3%	يمتص قمم الصدمات	مقاومة للضغط حتى 35MPa	يظهر اللون تلقائيًا عند الوصول إلى التحميل المسبق

التركيب والصيانة

خطوات التركيب

أزل الشحوم عن الأسطح بمذيب الأسيتون. تحقق من خشونة السطح Ra <3.2um.
ضع مركب مقاومة للتآكل للمفاصل مصنف من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
تحقق من المحاذاة حسب المواصفات. اربط بتسلسل متقاطع. افحص 10% بأداة تحقق. سجل مع بيانات بيئية.
اختبر سحب عينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي قطعة أقل من عتبة القبول.
ضع طلاءً واقيًا مقاومًا للعوامل الجوية. ركب عينة مراقبة تآكل بجوار الوصلات الحرجة.

الأخطاء الشائعة

✕ خطأ	النتيجة	✓ صحيح
استخدام درجة مثبت غير صحيحة لظروف الخدمة	يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى.	تحقق من درجة المثبت مقابل المواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم.
تخطي تحضير السطح قبل تركيب المثبت	يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا.	نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع.

الصيانة

فحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يؤثر التآكل على أكثر من 5% من مساحة السطح أو عمق تنقر >0.3mm. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن الحالة. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.

الخطة ج · وصلات 35CrMoV القصوى

C5-M قصوى حسب ISO 12944-2

صامولة ذاتية القفل — — — — صامولة ذاتية القفل
— · —

دبوس وتد كربيدي — — — — دبوس وتد كربيدي
— · —

مانع تسرب عالي الحرارة — مطاط EPDM — — مانع تسرب عالي الحرارة
مطاط EPDM · —

	وصلة الآبار العميقة	صامولة ذاتية القفل	دبوس وتد كربيدي	مانع تسرب عالي الحرارة	علامة مراقبة ذكية
المواصفة	T45×L280مم، 35CrMoV صهر بالخبث الكهربائي + تقسية ثلاثية	M48×2، قفل إسفيني Nordlock، تجميع/تفكيك بدون أدوات	φ20×L100مم، رأس مُدخل WC-Co + ساق 35CrMoV	مطاط بيرفلورو FFKM، مقاوم لدرجة حرارة 250°م + مقاوم للزيت الهيدروليكي	شريحة RFID، تسجل الأمتار المتراكمة المحفورة وعدد مرات الفك
المادة	—	—	—	مطاط EPDM	مطاط EPDM
الدرجة	—	—	—	—	—
التشطيب	HDG >=55um حسب ISO 1461	HDG >=55um حسب ISO 1461	HDG >=55um حسب ISO 1461	HDG >=55um حسب ISO 1461	HDG >=55um حسب ISO 1461
التآكل	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	غير قابل للتطبيق (بوليمر)	غير قابل للتطبيق (بوليمر)
درجة الحرارة	-20م إلى +80م	-20م إلى +80م	-20م إلى +80م	-20م إلى +80م	-20م إلى +80م
الوزن	~0.5 كجم/قطعة	~0.5 كجم/قطعة	~0.5 كجم/قطعة	~0.5 كجم/قطعة	~0.5 كجم/قطعة
MOQ	100 قطعة	100 قطعة	100 قطعة	100 قطعة	100 قطعة
التغليف	ورق VCI + كرتون	ورق VCI + كرتون	ورق VCI + كرتون	ورق VCI + كرتون	ورق VCI + كرتون
المعيار	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1
الاستخدام	35CrMoV صهر بالخبث الكهربائي + تقسية ثلاثية	تجميع/تفكيك بدون أدوات	رأس مُدخل WC-Co + ساق 35CrMoV	مقاوم لدرجة حرارة 250°م + مقاوم للزيت الهيدروليكي	تسجل الأمتار المتراكمة المحفورة وعدد مرات الفك

التركيب والصيانة

خطوات التركيب

أزل الشحوم بمذيب MEK. تحقق من خشونة السطح Ra <1.6um.
ضع مركب مضاد للتآكل من الدرجة البحرية مصنف من -50 إلى 200م. استخدم حلقات مغلفة بـ PTFE.
تحقق من المحاذاة في حدود 0.3مم. اربط باستخدام مشد هيدروليكي. تحقق PMI لعينة 10%. وثّق للتدقيق الامتثالي.
اختبر NDT عينة 10% بفحص الاختراق السائل. استبدل أي قطعة تظهر مؤشرات شقوق.
ضع مانع تسرب واقي حسب المواصفات. ركّب أجهزة مراقبة الحالة الدائمة.

الأخطاء الشائعة

✕ خطأ	النتيجة	✓ صحيح
استخدام درجة مثبتات غير صحيحة لظروف الخدمة	يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى.	تحقق من درجة المثبت مقابل المواصفات. استخدم مفتاح عزم معاير +/-3%. وثّق جميع القيم.
تخطي تحضير السطح قبل تركيب المثبت	يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا.	نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع.

الصيانة

الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يزيد تآكلها عن 5% من مساحة السطح أو عمق التنقر >0.3مم. كل 3 سنوات: فك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن الحالة. وثّق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.

المعايير المرجعية

الأساس الفني والمعايير المرجعية

الفولاذ الإنشائي السبائكي

الفولاذ المجوف لقضبان حفر الصخور

الخواص الميكانيكية للمثبتات

الفولاذ الإنشائي السبائكي (التركيب الكيميائي والخواص الميكانيكية لـ 42CrMo/40CrNiMoA/35CrMoV)

معدات حفر الصخور

معدات حفر الصخور - الوصلات الملولبة لقضبان الحفر ومحولات الساق

لقم حفر الصخور الكربيدية

مواصفات عناصر ساق الحفر الدوارة (معيار سن أنبوب الحفر النفطي، مرجعي للآبار التعدينية العميقة)

ماكينات الحفر الدوارة

آلات البناء - المواصفات الفنية العامة للأجزاء المعالجة حرارياً

قدرات المورد

الجودة والتسليم والتخصيص

مراقبة الجودة

✓شهادات المواد MTC مع كل دفعة
✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن

التسليم

✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
✓الأجزاء المخصصة: 25-45 يومًا
✓دعم FOB/CIF/DDP

التخصيص

✓مراجعة الرسومات ومطابقة المواد
✓أحجام ورؤوس وأسنان لولبية غير قياسية
✓دعم النماذج الأولية بكميات صغيرة

الشهادات والمستندات

✓شهادات المواد (MTC)
✓تقارير التحليل الطيفي
✓تقارير اختبار رذاذ الملح (عند الطلب)

الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية

الأسئلة الشائعة

قراءات ذات صلة

تابع القراءة والخطوة التالية

موضوع ذو صلة

فولاذ أدوات الكسارة

موضوع ذو صلة

دبابيس الجرافة

ما وراء المواصفات الفنية

العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.

عرض القدرات →
