مثبتات سيور النقل: مقارنة المواد والطلاءات ومخاطر التركيب
لوصلات سيور النقل في المناجم تحت ظروف الانحناء المتكرر أو الرطوبة العالية أو الصدمات الشديدة، اختر بين مشابك فولاذ 45# المغلفنة (للأحمال الخفيفة)، أو مثبتات الفولاذ المقاوم للصدأ 304/316L (للبيئات المسببة للتآكل)، أو مشابك سبيكة Inconel 625 (للظروف القاسية). لكل خيار مقايضات مميزة في عمر التعب ومعدل التآكل والتحكم في الشد المسبق أثناء التركيب.
تدقيق المخاطر // التشخيص الهندسي
دليل تجنب أخطاء الشراء
"على خط الإنتاج الأمامي، تحدث هذه الأمور يوميًا."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
براغي وصلة السير ترتخي وتنكسر تحت الانحناء المتكرر
إجراءات التصحيح
الخطر-02
تآكل متسارع للوصلات في البيئات عالية الحرارة والرطوبة
إجراءات التصحيح
الخطر-03
كسر إجهادي للوصلات الميكانيكية تحت الصدمات الثقيلة
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
الفروق الرئيسية في اختيار أدوات التثبيت لوصلات سيور النقل
يعتمد الاختيار بين فولاذ 45# والفولاذ المقاوم للصدأ وأدوات التثبيت السبائكية على ثلاثة عوامل: دورات إجهاد الانحناء، وبيئة التآكل، ودقة إحكام التثبيت المسبق. قد يؤدي عدم التطابق إلى ارتخاء البرغي، أو تمزق السير، أو عطل مبكر.
ما يجب التحقق منه
- 1مشابك الفولاذ 45# المغلفنة (الخطة أ) مناسبة لسماكة الحزام 4-12 مم والنقل الخفيف، لكن معدل التآكل يتسارع في بيئات الحرارة والرطوبة العالية، مما يقلل العمر إلى 1/3 من المعتاد.
- 2أدوات التثبيت الثقيلة المصنوعة من الفولاذ المقاوم للصدأ (الخطة ب) تستخدم دبابيس 304/316L و17-4PH، وتقاوم التآكل في البيئات القاسية C4، بعمر 8000-12000 ساعة مقابل 3000-5000 ساعة للخطة أ.
- 3مشابك السبائك عالية القوة (الخطة ج) مع Inconel 625 ودبابيس سيراميك تتحمل درجات الحرارة العالية والأحماض والقلويات القوية، وتحقق عمر 15000-20000 ساعة، لكنها تتطلب مشدات هيدروليكية مخصصة للتحكم في الإحكام المسبق.
- 4تتطلب جميع الخطط فحصًا كل 250 ساعة تشغيل أو 6 أشهر؛ استبدل أدوات التثبيت إذا أثر التآكل على أكثر من 5% من مساحة السطح أو تجاوز عمق التنقر 0.3 مم.
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| توافق سماكة السير | استخدام حجم مشبك خاطئ يسبب توزيع ضغط غير متساوٍ وإجهادًا متسارعًا. | حدد نطاق سماكة السير (مثلًا، 4-12 مم للخطة أ، 10-20 مم للخطة ب، 15-25 مم للخطة ج) في طلب أدوات التثبيت. |
| تصنيف بيئة التآكل | يفشل الفولاذ الكربوني في بيئات C4/C5؛ يلزم الفولاذ المقاوم للصدأ أو السبائك. | حدد فئة التآكل وفق ISO 12944-2 (C3 للخطة أ، C4 للخطة ب، C5-M للخطة ج) في المواصفات الفنية. |
| التحكم في الإحكام المسبق أثناء التركيب | الإحكام المسبق غير المتسق يؤدي إلى الارتخاء تحت الانحناء؛ الأدوات الهيدروليكية تضمن دقة ±5%. | اشترط أداة تركيب هيدروليكية بدقة إحكام مسبق ±5% للخطتين ب وج؛ الأداة اليدوية مقبولة للخطة أ. |
| الحد الأقصى المسموح لفقدان الشد | تجاوز فقدان شد بنسبة 15% يزيد خطر انزلاق السير وفشل الوصلة. | أدرج الحد الأقصى المسموح لفقدان الشد بنسبة 15% في جدول الصيانة؛ أعد الربط إذا انخفض عن 80% من عزم الربط المحدد. |
جميع تقديرات العمر (3000-5000 ساعة، 8000-12000 ساعة، 15000-20000 ساعة) تستند إلى ظروف قياسية؛ العمر الفعلي يعتمد على معايير التشغيل المحددة. تحقق مع المورد بشأن شد السير وحمل الصدمات لديك.
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
الوصلات الميكانيكية: ثلاثة قيود — قوة السير والسماكة وقطر البكرة
لاختيار الوصلة الميكانيكية (مشبك السير). ثبّت ثلاثة أرقام أولاً — القوة المستعادة، والحد الأقصى لقوة السير، وحد قطر البكرة — ثم حدد فئة المشبك المراد شراؤها.
| معيار الاختيار | القيمة / الأساس | ملاحظة |
|---|---|---|
| قوة السير المستعادة عند الوصلة | 35–50% للميكانيكية؛ 70–90% للمفلكن | الحد الأقصى لقوة الوصلة الميكانيكية — بعده تصبح الفلكنة إلزامية |
| الحد الأقصى لقوة السير | ≤800 PIW (140 kN/m, Flexco BR14)؛ التعدين الثقيل حتى 1,500 PIW (MATO، رقم من الموزع) | فوق هذا الحد، لا يوجد خيار ميكانيكي لسيور القوة العالية |
| نطاق سماكة السير | 10–24 mm (BR14) | سماكة سير التعدين 8–25 mm هي خط أساس القبول عند الاستلام (أساس داخلي) |
| قيد قطر البكرة | BR6: الحد الأدنى لقطر البكرة 350 mm (14 in)، مصنف لشد 75–100% | الاختيار مقيد بالشد وقطر البكرة معاً — عدم التطابق يقصر عمر الوصلة |
| توزيع الأدوار | الميكانيكية للإصلاحات والمقاطع تحت الأرض التي يتم تمديدها بشكل متكرر؛ المفلكن للوصلات الدائمة عالية القوة | إنه قرار مرتبط بنافذة التوقف، وليس بسعر الوحدة |
أرقام القوة المستعادة 35–50% / 70–90% هي قيم من الشركة المصنعة (مسرد BisonConvey، ثقة متوسطة، KB §2 FM-1 L41)؛ وقيمة MATO البالغة 1,500 PIW هي رقم من الموزع (ثقة متوسطة، KB L42)؛ وسماكة سير التعدين 8–25 mm هي خط الأساس الداخلي للقبول لدى CMS 155 (KB §4 L95).
المرجع الفني للقطاع
سلسلة فشل مشبك السير: من قص المسمار إلى انقطاع السير في الموقع بأكمله
خذ مشابك السير الميكانيكية: عند الوصلة لا يكون جسم السير عادة هو أول ما يفشل — بل المسامير ومسامير الوصلة. تتبع السلسلة لتحديد نقطة التدخل.
- 1تجاوز في الاختيار: قوة سير الوصلة تتجاوز تصنيف المشبك — الوصلة الميكانيكية تستعيد فقط 35–50% من قوة كسر السير
- 2تحت الشد الدوري، تنقص المسامير / مسامير الوصلة أو تنسحب من جسم السير
- 3تنفتح الوصلة → تمزق أو انقطاع السير؛ استبدال السير تحت الأرض حدث يوقف الإنتاج
- 4تتوقف سلسلة مناولة المواد بأكملها معه، ويُحسب التوقف بالساعة — متوسط التوقف غير المخطط له على مستوى الصناعة البالغ حوالي $125,000 لكل ساعة هو مجرد نقطة مرجعية (لم يتم تحديد رقم خاص بالنواقل)
- 5نافذة التدخل: التحوّل إلى الفلكنة عندما تتجاوز قوة السير أو سماكته تصنيف المشبك؛ إبقاء الوصلات الميكانيكية على قائمة الفحص الحرجة وإخراجها من الخدمة عند أول علامة على انفتاح الوصلة
رقم التوقف بالدولار/ساعة مأخوذ من استطلاع ABB لعام 2023 لـ 3,215 من صانعي قرار الصيانة (على مستوى الصناعة)؛ لم يتم تحديد قيمة خاصة بالنواقل (فجوة موثقة في KB §4 L94). وقوة 35–50% المستعادة هي رقم من الشركة المصنعة (ثقة متوسطة، KB §2 FM-1 L41).
المرجع الفني للقطاع
مسامير الوصل: خمسة فحوص للقبول الوارد والتخزين
لمسامير الوصل خلف مشابك السير — للطلب والقبول الوارد. لا يوجد معيار عام يمكن الرجوع إليه لمسامير الوصل، لذا أدرج هذه الفحوص في طلب عرض السعر (RFQ).
- الحد الأدنى للمتانة: مقاومة شد مسمار الوصل ≥800 MPa (الفئة 8.8 فما فوق)
- شكل الرأس: أنواع غاطسة / مسطحة الرأس، يجب ألا تبرز عن سطح العمل فتكشط البكرات الحاملة أو السير
- الطول مطابق لسماكة السير: سيور التعدين بسماكة 8–25 mm؛ بروز السن 2–3 لفات — الطول الزائد يكشط البكرات الحاملة والطول القصير يضعف الارتباط
- أساس القبول: لا يوجد معيار مخصص ISO/GB لمشابك السير — القبول وفق جداول اختيار الشركة المصنعة الأصلية (صحائف مواصفات Flexco / MATO)، وليس وفق معيار عام
- التخزين: المشابك قطع تآكل عالية التردد — احتفظ بمخزون لفات لا يقل عن 3 أشهر من الاستهلاك وافحص كل دفعة واردة
- الفحص: أبقِ الوصلات ضمن قائمة الفحص الحرجة، مع إدراج نقاط القيادة والشد والتفريغ في جولة إعادة الشد الربع سنوية
أرقام القبول وأساس التخزين وإعادة الشد الربع سنوية تتبع خط الأساس الداخلي للقبول CMS 155 (en، 2026-08، ليس مصدراً خارجياً؛ KB §4 L95، §5 L105، FM-5 L69)؛ عبارة "لا يوجد معيار مخصص ISO/GB للمشابك" من KB §3 L89.
المرجع الفني للقطاع
مواد المشابك حسب السيادة: بسيادة التآكل أو بسيادة البري
لمشابك السير ومساميرها. لا توجد مادة "أفضل" واحدة — حدد أولاً ما إذا كانت البيئة بسيادة التآكل أو بسيادة البري، ثم اختر المستوى.
| البيئة / الخدمة | الأساس المادي | ملاحظة |
|---|---|---|
| خدمة جافة منخفضة البري | فولاذ مجلفن (حماية بالزنك) | المستوى الأساسي للخدمة الخفيفة؛ المشابك تتبع دورة الاستبدال |
| رطبة بسيادة التآكل (رذاذ حمضي تحت الأرض، تثبيتات احتياطية لا يصيبها جريان المادة) | فولاذ مقاوم للصدأ | مقاومة التآكل مجدية فقط عندما يتجاوز معدل التآكل معدل البري |
| بسيادة البري (رؤوس المشابك معرضة لجريان كاشط مباشر) | فولاذ كربوني عالي المتانة + معالجة سطحية | البري يتفوق على التآكل بكثير، لذا لا معنى لميزة الفولاذ المقاوم للصدأ في مقاومة التآكل هنا؛ يُستبدل مع المشابك |
| موقف القرار | لا توجد إجابة شاملة — التقسيم حسب السيادة | بسيادة التآكل: فولاذ مقاوم للصدأ؛ بسيادة البري: فولاذ كربوني عالي المتانة + معالجة سطحية |
عبارة "فولاذ مجلفن أو فولاذ مقاوم للصدأ حسب بيئة التآكل" مأخوذة مباشرة من KB §5 L105 (صف وصلة السير)؛ موقف السيادة تآكل/بري هو الموقف الأرشيفي (KB §2 FM-6 L73-74، مكتوب لمسامير الكاشطات؛ الموقف عام).
المرجع الفني للقطاع
ميكانيكية أم مفلكنة: احسم نافذة التوقف أولاً
اختيار المشابك الميكانيكية بدلاً من الوصلة المفلكنة ليس حساباً للتكلفة — بل حساباً لنافذة التوقف. احسم خط القرار هذا قبل الطلب.
تتفوق المشابك الميكانيكية في السرعة: تُنجز الوصلة في الموقع خلال ساعات وتعمل تحت الأرض، لذا تُحتسب نافذة التوقف بالساعات؛ بينما تتطلب الفلكنة توقفاً أطول وطاقماً متخصصاً، لكنها تستعيد 70–90% من قوة السير (الوصلات الميكانيكية لا تحقق سوى 35–50%). قسّم الخط وفقاً لذلك: استخدم المشابك الميكانيكية للإصلاحات والمقاطع الممددة بشكل متكرر تحت الأرض؛ واستخدم الوصلات المفلكنة للوصلات الدائمة عالية القوة في النقل الرئيسي. أدرج وخزّن الشريحتين بشكل منفصل — تُستهلك المشابك المؤقتة كقطع تآكل عالية التردد، بينما تتبع الشريحة الدائمة المفلكنة جدول الصيانة الشاملة بدلاً من لحظة انقطاع السير.
يتبع منطق القرار وتقسيم العمل KB §4 L98 و FM-1 L44؛ وعبارة "يُنجز في الموقع خلال ساعات" هي نص KB §4 L98؛ أما رقما استعادة القوة 70–90% / 35–50% فهما قيمتان من الشركة المصنعة (موثوقية متوسطة، FM-1 L41).
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · الخطة أ · مشبك سير قياسي من فولاذ 45# | B · الخطة ب · مثبتات شديدة التحمل من الفولاذ المقاوم للصدأ | C · الخطة ج · مثبت شديد من سبيكة عالية القوة | |
|---|---|---|---|
| 1. مشبك سير من النوع T | |||
| المواصفة | مناسب لسماكة السير 4-12 مم، فولاذ 45# مغلفن | مناسب لسماكة حزام 10-20 مم، صب دقيق من الفولاذ المقاوم للصدأ 304 | مناسب لسماكة الحزام 15-25 مم، مطروق من إنكونيل 625 |
| المادة | فولاذ 45# | فولاذ مقاوم للصدأ 304 | — |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
| 2. دبوس توصيل | |||
| المواصفة | φ6×L200mm، فولاذ زنبركي 65Mn | φ8×L250mm، فولاذ مقاوم للصدأ بتصلد بالترسيب 17-4PH | φ10×L300mm، ألومينا مقسّاة بـ ZrO2 |
| المادة | 65Mn | — | — |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
| 3. صفيحة ضبط للمشبك | |||
| المواصفة | Q235B مختوم، لتوزيع الضغط | M10، قفل بإدخال نايلون 316L | مطاط بيرفلوروإيلاستومر FFKM، يتحمل حرارة 250°م |
| المادة | Q235B | 316L | مطاط EPDM |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |

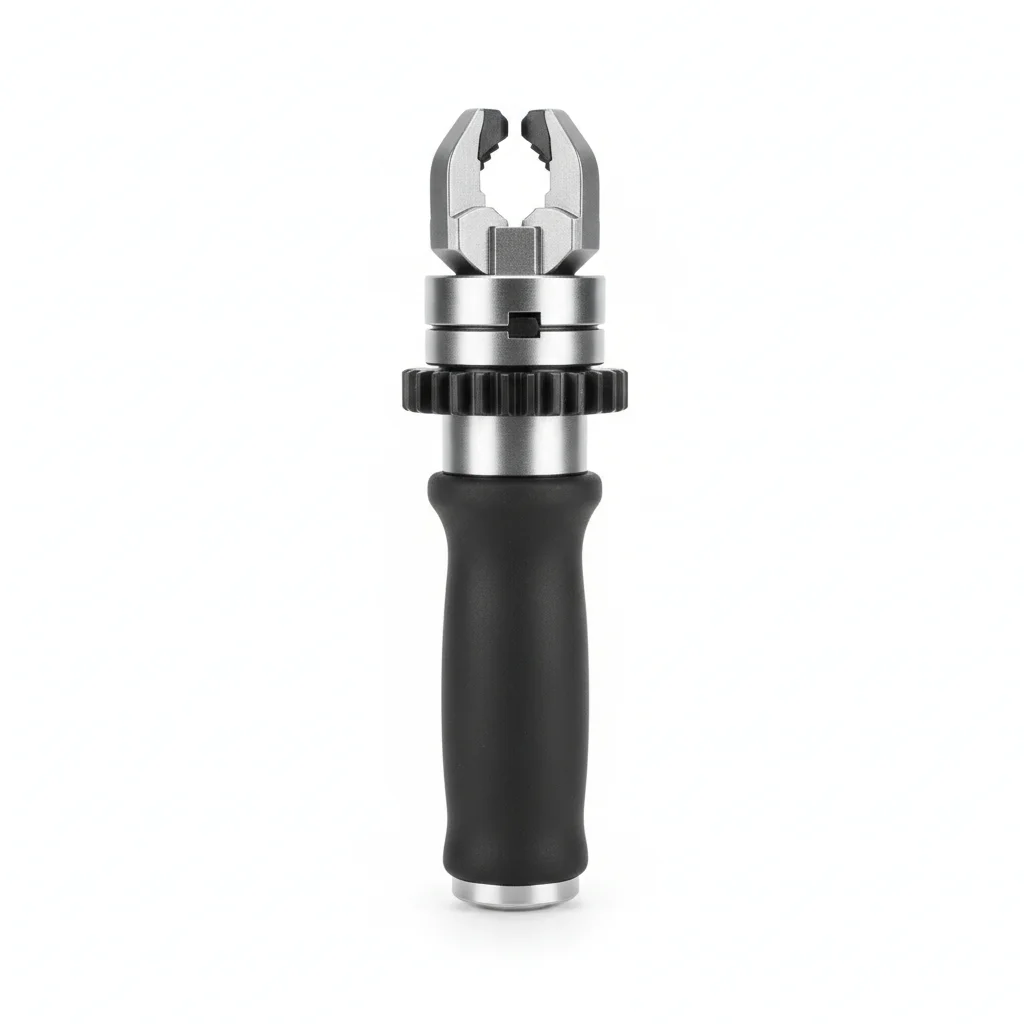

| 4. عدة أدوات التركيب | |||
| المواصفة | مفتاح ربط خاص + مثقاب + أداة تثبيت | مطاط EPDM مقاوم للعوامل الجوية، يمتص قمم الصدمات | شريحة RFID، تسجل ساعات التشغيل التراكمية |
| المادة | — | EPDM | مطاط EPDM |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
| 5. عدة مثبتات احتياطية | |||
| المواصفة | تشمل 10 مجموعات من مشابك T + دبابيس + صفائح ضبط | مشبك هيدروليكي محمول، تحكم في التحميل المسبق ±5% | شداد هيدروليكي مخصص، مناسب لأنواع المشابك الخاصة |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
دليل الاختيار
كيف تختار حل المثبتات بناءً على ظروف النقل؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| خطوط النقل/التغليف الخفيفة أو الإصلاح المؤقت، بيئة داخلية جافة ودرجة حرارة الغرفة | الخطة A مشبك سير قياسي من الفولاذ 45# | مناسب لسُمك سير 4-12mm، فئة C3 (ISO 12944-2) وفق ISO 1461 مجلفن بالغمس الساخن HDG ≥55 μm، العمر الافتراضي 3000-5000 ساعة، الأقل تكلفة والأسرع تركيباً |
| بيئة التعدين الثقيل/البيئة الرطبة المسببة للتآكل | الخطة B مثبت ثقيل من الفولاذ المقاوم للصدأ | 304/316L مع مسمار 17-4PH، سُمك السير 10-20mm، قوة شد ≥800N/mm، فئة C4 قاسية (ISO 12944-2)، العمر الافتراضي 8000-12000 ساعة |
| حرارة عالية/تآكل شديد/عمر خدمة فائق الطول | الخطة C مثبت متطرف من سبيكة عالية القوة | Inconel 625/Hastelloy C276، مقاوم للحرارة حتى 600°C ومقاوم للأحماض والقلويات، سُمك السير 15-25mm، فئة C5-M قصوى (ISO 12944-2)، العمر الافتراضي 15000-20000 ساعة |
| درجة الحرارة >80°C والرطوبة >90% | مثبتات من الفولاذ المقاوم للصدأ 316L أو سبيكة مجلفنة + لاصق فلكنة مقاوم لدرجات الحرارة العالية | معدل التآكل <0.05mm/year عند 120°C ورطوبة 95%، يطيل عمر الوصلة إلى أكثر من 24 شهراً (مقابل 0.5mm/year للفولاذ الكربوني، الفشل خلال 6 أشهر) |
الخطة أ · مشبك سير قياسي من فولاذ 45#
C3 قياسي حسب ISO 12944-2
| مشبك سير من النوع T | دبوس توصيل | صفيحة ضبط للمشبك | عدة أدوات التركيب | عدة مثبتات احتياطية | |
|---|---|---|---|---|---|
| المواصفة | مناسب لسماكة السير 4-12 مم، فولاذ 45# مغلفن | φ6×L200mm، فولاذ زنبركي 65Mn | Q235B مختوم، لتوزيع الضغط | مفتاح ربط خاص + مثقاب + أداة تثبيت | تشمل 10 مجموعات من مشابك T + دبابيس + صفائح ضبط |
| المادة | فولاذ 45# | 65Mn | Q235B | — | — |
| الدرجة | — | — | — | — | — |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + صندوق كرتوني | ورق VCI + صندوق كرتوني | ورق VCI + صندوق كرتوني | ورق VCI + صندوق كرتوني | ورق VCI + صندوق كرتوني |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | فولاذ 45# مغلفن | فولاذ زنبركي 65Mn | توزيع الضغط | مفتاح ربط + مثقاب + أداة تثبيت | عدة مثبتات احتياطية |
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من الاستواء في حدود 0.1 مم لكل 100 مم.
- ضع مركب الوصل على أسطح التلامس. ضع المثبت مع حلقة Belleville تحت الرأس والصامولة.
- تحقق من المحاذاة في حدود 0.5 مم. اربط بنمط نجمة. عزم الربط 42 نيوتن متر ±2 نيوتن متر باستخدام مفتاح معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس تحسسي.
- ضع علامة طلاء ختم العزم. صور التجميع المكتمل من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. ينفصل الوصل تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت مقابل المواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | تمنع الملوثات السطحية الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يزيد تآكلها عن 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: فك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن الحالة. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة ب · مثبتات شديدة التحمل من الفولاذ المقاوم للصدأ
C4 قاسية وفقًا لمعيار ISO 12944-2
| مشبك مفصلي شديد التحمل | مسمار عالي القوة | صامولة قفل مانعة للارتخاء | وسادة مطاطية ممتصة للصدمات | أداة تركيب هيدروليكية | |
|---|---|---|---|---|---|
| المواصفة | مناسب لسماكة حزام 10-20 مم، صب دقيق من الفولاذ المقاوم للصدأ 304 | φ8×L250mm، فولاذ مقاوم للصدأ بتصلد بالترسيب 17-4PH | M10، قفل بإدخال نايلون 316L | مطاط EPDM مقاوم للعوامل الجوية، يمتص قمم الصدمات | مشبك هيدروليكي محمول، تحكم في التحميل المسبق ±5% |
| المادة | فولاذ مقاوم للصدأ 304 | — | 316L | EPDM | — |
| الدرجة | — | — | — | — | — |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + صندوق كرتوني | ورق VCI + صندوق كرتوني | ورق VCI + صندوق كرتوني | ورق VCI + صندوق كرتوني | ورق VCI + صندوق كرتوني |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | صب دقيق من الفولاذ المقاوم للصدأ 304 | فولاذ مقاوم للصدأ بتصلد بالترسيب 17-4PH | قفل بإدخال نايلون 316L | يمتص قمم الصدمات | تحكم في التحميل المسبق ±5% |
خطوات التركيب
- قم بإزالة الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من أن خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركبًا مضادًا للتآكل للمفاصل مصنفًا لدرجات حرارة من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. افحص 10% باستخدام أداة تحقق. سجل مع البيانات البيئية.
- اختبر السحب لعينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من عتبة القبول.
- ضع طبقة حماية مقاومة للعوامل الجوية. ركب عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. ينفصل المفصل تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت مقابل المواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للمفصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يؤثر التآكل على أكثر من 5% من مساحة السطح أو عمق تنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن الحالة. وثق جميع النتائج في نظام إدارة الصيانة المحوسب (CMMS) مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح به لفقدان الشد: 15%.
الخطة ج · مثبت شديد من سبيكة عالية القوة
C5-M قاسية جداً حسب ISO 12944-2

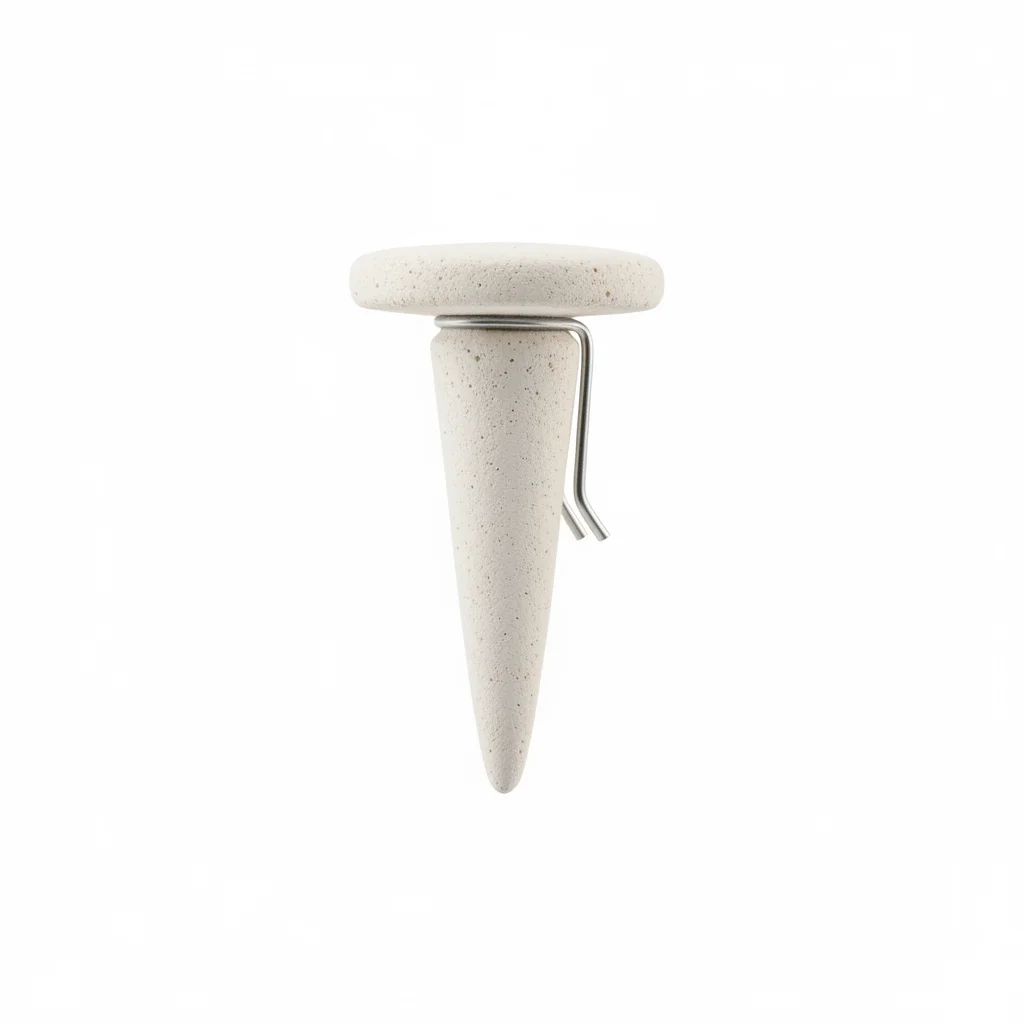

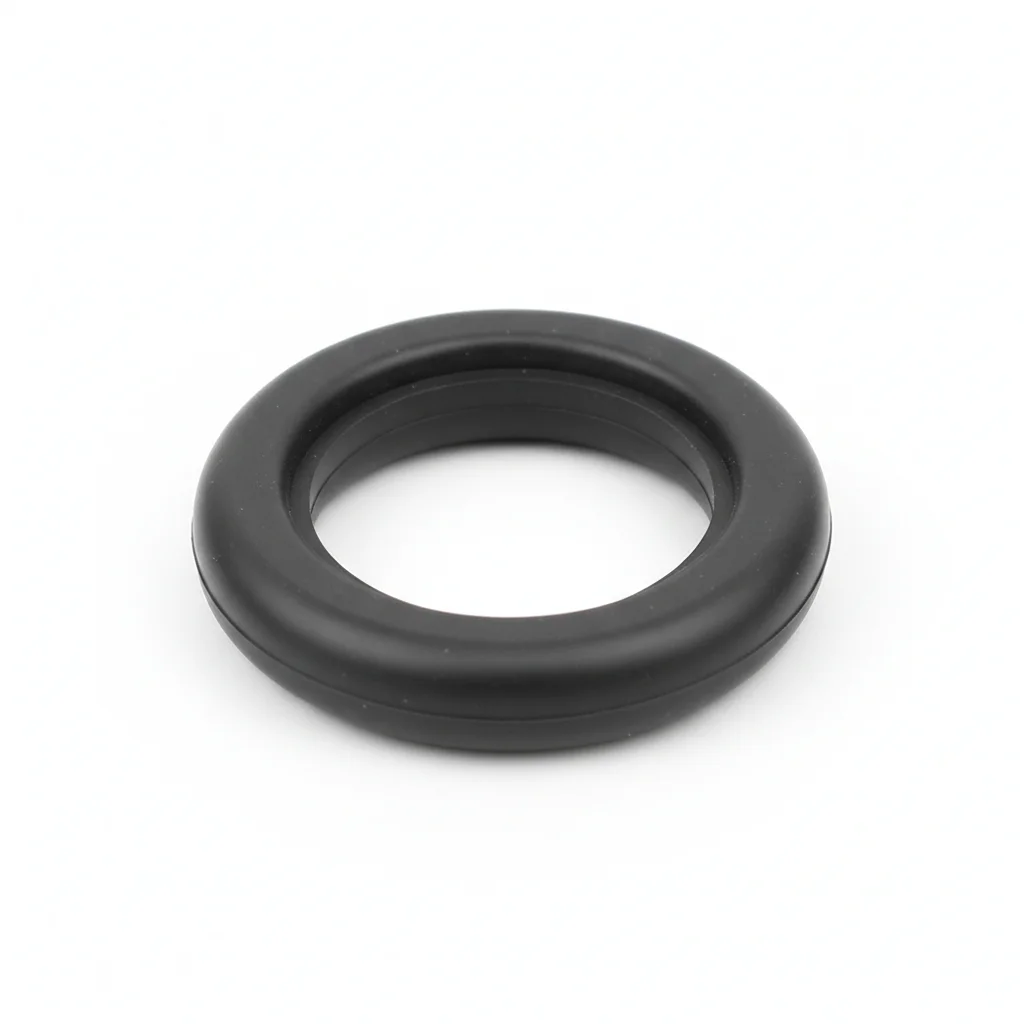

| جسم مشبك سبيكة خاصة | دبوس عزل سيراميكي | حشية إحكام عالية الحرارة | بطاقة مراقبة ذكية | عدة تركيب مخصصة | |
|---|---|---|---|---|---|
| المواصفة | مناسب لسماكة الحزام 15-25 مم، مطروق من إنكونيل 625 | φ10×L300mm، ألومينا مقسّاة بـ ZrO2 | مطاط بيرفلوروإيلاستومر FFKM، يتحمل حرارة 250°م | شريحة RFID، تسجل ساعات التشغيل التراكمية | شداد هيدروليكي مخصص، مناسب لأنواع المشابك الخاصة |
| المادة | — | — | مطاط EPDM | مطاط EPDM | — |
| الدرجة | — | — | — | — | — |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) |
| درجة الحرارة | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + صندوق كرتوني | ورق VCI + صندوق كرتوني | ورق VCI + صندوق كرتوني | ورق VCI + صندوق كرتوني | ورق VCI + صندوق كرتوني |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | مطروق من إنكونيل 625 | ألومينا مقسّاة بـ ZrO2 | يتحمل حرارة 250°م | تسجل ساعات التشغيل التراكمية | مناسب لأنواع المشابك الخاصة |
خطوات التركيب
- أزل الشحوم بمذيب MEK. تحقق من خشونة السطح Ra <1.6um.

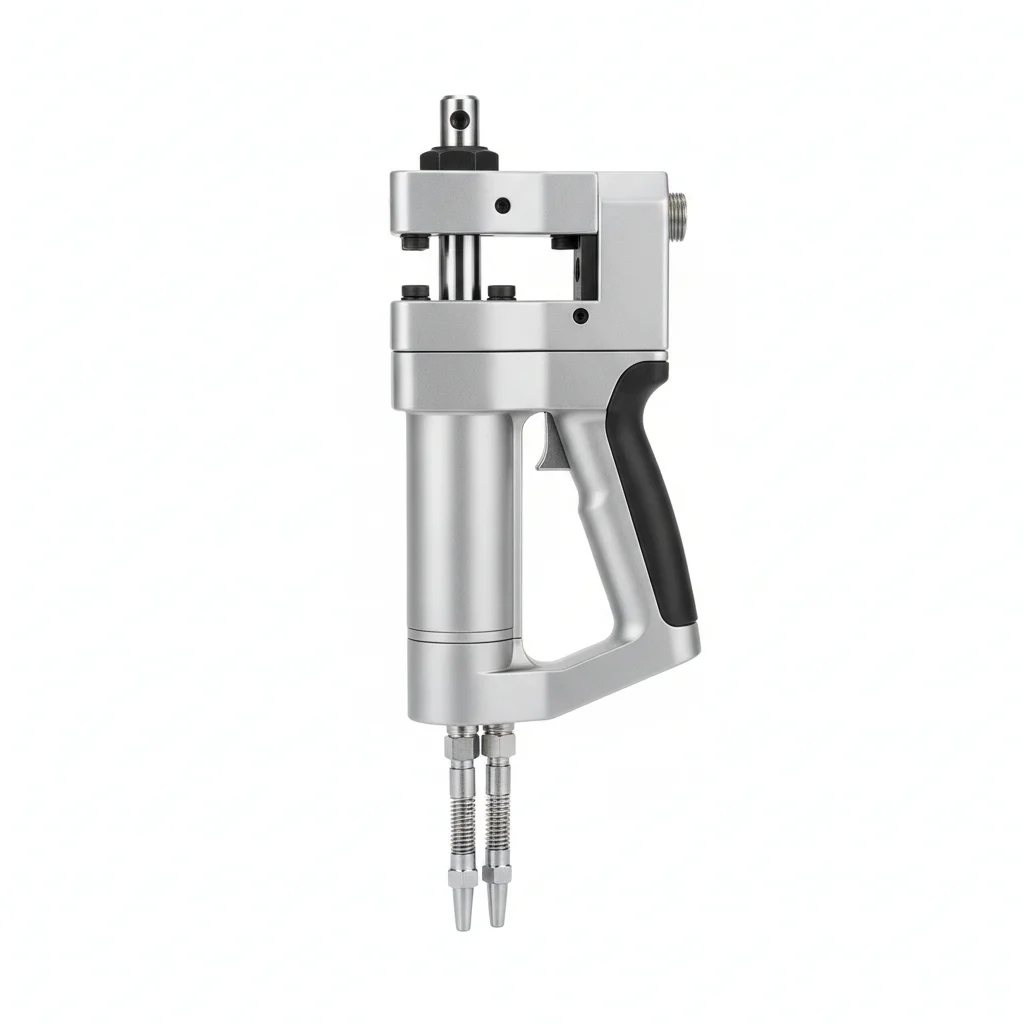

- ضع مركبًا مضادًا للتآكل من الدرجة البحرية مصنفًا من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق بـ PMI من 10% من العينة. وثّق للتدقيق الامتثالي.
- اختبر 10% من العينة باختبار غير إتلافي باستخدام المادة النافذة للصبغة. استبدل أي قطعة تظهر مؤشرات تشقق.
- ضع مانع تسرب واقيًا حسب المواصفات. ركّب أجهزة مراقبة حالة دائمة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. ينفصل الوصل خلال السنة الأولى تحت ظروف التشغيل. | تحقق من درجة المثبت مقابل المواصفات. استخدم مفتاح عزم معاير بدقة +/-3%. وثّق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يزيد تآكلها عن 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: فك كامل وفحص 20% من العينة. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثّق جميع النتائج في نظام CMMS مع التاريخ ومعرف الفاحص والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
