معدات تعليق سلك التغذية العلوي: مقارنة المواد لمقاومة التآكل والإجهاد
لظروف السكك الحديدية التقليدية والمتوسطة السرعة وعالية السرعة، قارن بين ثلاثة خيارات للمواد: الفولاذ الكربوني Q235B (المجلفن بالغمس الساخن)، والفولاذ المقاوم للصدأ 304، وسبائك النحاس CuCrZr. ركز على التآكل الجلفاني بين المعادن المختلفة، وعتبات إدارة الشد، وفترات الفحص لتجنب الفشل المبكر
رؤى خاصة بظروف التشغيل
خلط المواد والشد: فحصان حاسمان لشراء مستلزمات التعليق العلوي
عند اختيار مستلزمات التعليق العلوي، هناك عاملان غالبًا ما يتم تجاهلهما وهما التآكل الجلفاني الناتج عن خلط المواد وعمر الكلال تحت تقلبات الشد. تُظهر بيانات الصفحة أن الفولاذ الكربوني الملامس لسبائك النحاس يمكن أن يتآكل بشكل أسرع، مما يقلل العمر إلى 60% من التصميم
ما يجب التحقق منه
- 1تحقق من توافق المواد: تجنب التلامس المباشر بين الفولاذ الكربوني وسبائك النحاس في الأنفاق الرطبة؛ حدد حشوات عازلة أو استخدم نفس عائلة المواد
- 2تحقق من حدود الشد: بالنسبة لتجهيزات الفولاذ الكربوني، تأكد من أن شد التصميم لا يتجاوز 80% من حد الخضوع للحفاظ على سعة الإجهاد أقل من 120MPa
- 3افحص الجهد الجلفاني: الفولاذ الكربوني مقابل النحاس يخلق فرق جهد؛ حدد شحمًا مضادًا للتآكل على أسطح التلامس
- 4راجع عمر الكلال: للسرعات >120km/h، يفضل استخدام الفولاذ المقاوم للصدأ أو سبائك النحاس لتحقيق عمر كلال أطول تحت تغيرات الشد
- 5أكد فترات الصيانة: الخطة أ تتطلب فحصًا كل 6 أشهر؛ استبدل البراغي إذا كان التآكل يؤثر على >5% من مساحة السطح أو إذا تجاوز عمق التنقر الحد المقبول
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| تركيبة المواد | يتسارع التآكل الجلفاني عندما تتلامس معادن مختلفة في بيئات رطبة | استخدم نفس المادة لجميع التجهيزات أو أضف حلقات عازلة/شحمًا |
| إعداد الشد مقابل درجة المادة | تجاوز حد سعة الإجهاد يقلل عمر الكلال بشكل كبير | اضبط شد التصميم أقل من 80% من حد الخضوع للفولاذ الكربوني؛ تحقق من ذلك باختبار الشد |
| سلامة الطلاء | الضرر يعرض المعدن الأساسي للتآكل | اطلب شهادة سمك الجلفنة بالغمس الساخن وأعد الطلاء للقطع الميدانية |
| درجة البرغي والشد المسبق | براغي درجة 8.8 للفولاذ الكربوني؛ A2-70 للفولاذ المقاوم للصدأ؛ الشد المسبق المناسب يمنع الارتخاء | حدد درجة البرغي وقيمة عزم الربط؛ استخدم مفتاح هيدروليكي لدقة ±3% |
جميع القيم من بيانات الصفحة؛ الأداء الفعلي يعتمد على الرطوبة ودرجة الحرارة ودورات التحميل الخاصة بالموقع. تحقق من شهادات المواد وتقارير اختبار الشد
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
التقاء مشبك نحاسي ببرغي مجلفن: كيف تتآكل تجهيزة السلسال العلوي
في هذه المخططات، يشترك مشبك التدلية من سبيكة النحاس وبرغي الوصل المجلفن أو المصنوع من الفولاذ المقاوم للصدأ في وصلة واحدة؛ وفي الظروف الرطبة يكون تلامس المعدنين المختلفين هو الموضع الذي يبدأ فيه التآكل أولاً.
- 1في هذه المخططات، يكون مشبك التدلية من سبيكة النحاس على تلامس مباشر مع برغي وصل مجلفن بالغمس الساخن أو من الفولاذ المقاوم للصدأ 304 في نفس الوصلة — معدنان بجهدين مختلفين متلامسان
- 2يشكّل المطر أو الضباب أو رطوبة النفق غشاءً مائياً على سطح التلامس؛ وتحت ذلك الغشاء تكون وصلة المعدنين المختلفين هي حيث يبدأ التآكل أولاً، ويُستهلك الطلاء خلال العملية
- 3تعتمد سرعة الاستهلاك على الطلاء: في الظروف الرطبة تدوم الجلفنة بالغمس الساخن حوالي 5-8 سنوات ويظهر الصدأ المرئي على الفولاذ الكربوني العاري خلال أشهر إلى سنة — وهو العرف المعتمد للبيئة الرطبة في تجهيزات المرافق البلدية
- 4بمجرد فشل الطلاء وسطح التلامس يتعمق التآكل — ترتخي وصلة المشبك أو تتكلس ويُستبدل مبكراً؛ وفي الخط الهوائي يعني الاستبدال انقطاع الخدمة وأعمال الوصول، وليس مجرد برغي جديد
أعمار الفولاذ الكربوني العاري والجلفنة بالغمس الساخن (أشهر إلى سنة، وحوالي 5-8 سنوات) هي تقديرات تقريبية من حيث الحجم؛ وتختلف المدة الفعلية باختلاف الرطوبة ورذاذ الملح وظروف التيار — وليست ضماناً خاصاً بخط بعينه.
المرجع الفني للقطاع
إيقاع الشراء لطلب تجهيزات السلسال العلوي هذا: شراء لمرحلة الإنشاء لمرة واحدة، وليس جدول صيانة
تتبع تجهيزات السلسال العلوي سلسلة توريد مشروع إنشاء سكة حديد أو مترو — حدد القناة التي يقع فيها طلبك قبل تحديد إيقاع الاستفسار والتخزين.
- تُشترى تجهيزات السلسال العلوي مرة واحدة أثناء إنشاء الخط: القرار بيد المقاول العام لإنشاء السكة الحديد أو المترو — وهي القناة نفسها لبراغي مقاعد محطة المترو (آلاف لكل خط)
- تعمل قطع الصيانة الشقيقة بإيقاع مختلف: براغي أغطية المناهل المقاومة للسرقة (عشرات الآلاف لكل حي) تمر عبر الشراء السنوي للصيانة البلدية، وبراغي تثبيت مظلات الحافلات (مئات لكل محطة) عبر العقود الإطارية السنوية — لا تقدّر كمية صنف إنشائي على أساس جدول صيانة
- براغي حواجز الحماية W-beam على جانب الطريق (عشرات الآلاف لكل طريق) هي أيضاً شراء إنشائي لمرة واحدة يقرره مقاول الطريق — تشترك أصناف فئة الإنشاء في منطق التخزين نفسه
- وائم توقيت الاستفسار مع مرحلة المشروع: تُثبّت كميات وأسعار الأصناف الإنشائية عند المناقصة وتُسلّم على دفعات مع تقدم شبكة الخط؛ بينما يُعاد تزويد أصناف الصيانة على أساس متجدد سنوياً
أحجام التوريد (آلاف لكل خط، عشرات الآلاف لكل حي، مئات لكل محطة، عشرات الآلاف لكل طريق) هي تقديرات تقريبية من حيث الحجم تختلف باختلاف نطاق الشبكة؛ ويتبع التوقيت الفعلي وحجم الدفعات مناقصة المشروع والعقد الإطاري.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
الحل A
السكك الحديدية التقليدية / السرعة ≤120 كم/ساعة
20-30 سنة
اقتصادي
الحل B
سكة حديد متوسطة السرعة / سرعة 120-250 كم/ساعة
30-50 سنة
متوسط
الحل C
السكك الحديدية عالية السرعة / سرعة >250 كم/ساعة / متطلبات عمر افتراضي طويل جدًا
50-80 سنة
مرتفع
| A · الخطة أ · معدات تعليق سلك التغذية العلوي القياسية Q235B | B · الخطة ب · تجهيزات الكتينة العلوية الثقيلة من الفولاذ المقاوم للصدأ 304 | C · الخطة ج · تجهيزات الكاتيناري العلوية فائقة التحمل من سبائك النحاس | |
|---|---|---|---|
| 1. ذراع ناتئ مسطح | |||
| المواصفة | φ60×3.5 مم، أنبوب فولاذي غير ملحوم Q235B + مجلفن بالغمس الساخن | φ76×4.0 مم، أنبوب غير ملحوم من الفولاذ المقاوم للصدأ 304 | φ89×5.0 مم، مبثوق من CuCrZr |
| المادة | Q235B | فولاذ مقاوم للصدأ 304 | نحاس |
| التشطيب | HDG >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |
| 2. موضع | |||
| المواصفة | Q235B مطروق + مجلفن بالغمس الساخن، الطول 1.2 متر | مطروق من الفولاذ المقاوم للصدأ 304، الطول 1.5 متر | CuCrZr مطروق بدقة، الطول 1.8 متر |
| المادة | Q235B | فولاذ مقاوم للصدأ 304 | نحاس |
| التشطيب | HDG >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |
| 3. مشبك كابل التنقيط | |||
| المواصفة | مصبوب من سبائك النحاس، متوافق مع سلك الحامل φ10 مم | مطروق من CuCrZr، متوافق مع سلك الحامل بقطر 12 مم | Inconel 625 مصبوب بدقة، متوافق مع سلك الحامل بقطر φ14 مم |
| المادة | — | نحاس | — |
| التشطيب | HDG >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |
| 4. برغي التوصيل | |||
| المواصفة | M16×80، درجة 8.8 مطلي بـ Dacromet | M20×100، فولاذ مقاوم للصدأ A2-70 | شريحة RFID، تسجل وقت التركيب وسجلات الفحص |
| المادة | — | فولاذ مقاوم للصدأ 70 | مطاط EPDM |
| الدرجة | درجة 8.8 | A2-70 | — |
| التشطيب | HDG >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |
| 5. شحم مضاد للتآكل | |||
| المواصفة | شحم ليثيوم NLGI-2، يُطبق على سطح التوصيل لمنع الالتصاق | طبقة أساس إيبوكسي غنية بالزنك + طبقة علوية من البولي يوريثان، مقاومة رذاذ الملح 1000 ساعة | مفتاح عزم هيدروليكي، تحكم في الشد المسبق ±3% |
| المادة | — | بولي يوريثان | — |
| التشطيب | HDG >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |
1ذراع ناتئ مسطح
المواصفة
A
φ60×3.5 مم، أنبوب فولاذي غير ملحوم Q235B + مجلفن بالغمس الساخن
B
φ76×4.0 مم، أنبوب غير ملحوم من الفولاذ المقاوم للصدأ 304
C
φ89×5.0 مم، مبثوق من CuCrZr
المادة
A
Q235B
B
فولاذ مقاوم للصدأ 304
C
نحاس
التشطيب
A
HDG >=55 ميكرومتر وفقًا لمعيار ISO 1461
B
مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
2موضع
المواصفة
A
Q235B مطروق + مجلفن بالغمس الساخن، الطول 1.2 متر
B
مطروق من الفولاذ المقاوم للصدأ 304، الطول 1.5 متر
C
CuCrZr مطروق بدقة، الطول 1.8 متر
المادة
A
Q235B
B
فولاذ مقاوم للصدأ 304
C
نحاس
التشطيب
A
HDG >=55 ميكرومتر وفقًا لمعيار ISO 1461
B
مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
3مشبك كابل التنقيط
المواصفة
A
مصبوب من سبائك النحاس، متوافق مع سلك الحامل φ10 مم
B
مطروق من CuCrZr، متوافق مع سلك الحامل بقطر 12 مم
C
Inconel 625 مصبوب بدقة، متوافق مع سلك الحامل بقطر φ14 مم
المادة
A
—
B
نحاس
C
—
التشطيب
A
HDG >=55 ميكرومتر وفقًا لمعيار ISO 1461
B
مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
4برغي التوصيل
المواصفة
A
M16×80، درجة 8.8 مطلي بـ Dacromet
B
M20×100، فولاذ مقاوم للصدأ A2-70
C
شريحة RFID، تسجل وقت التركيب وسجلات الفحص
المادة
A
—
B
فولاذ مقاوم للصدأ 70
C
مطاط EPDM
الدرجة
A
درجة 8.8
B
A2-70
C
—
التشطيب
A
HDG >=55 ميكرومتر وفقًا لمعيار ISO 1461
B
مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
5شحم مضاد للتآكل
المواصفة
A
شحم ليثيوم NLGI-2، يُطبق على سطح التوصيل لمنع الالتصاق
B
طبقة أساس إيبوكسي غنية بالزنك + طبقة علوية من البولي يوريثان، مقاومة رذاذ الملح 1000 ساعة
C
مفتاح عزم هيدروليكي، تحكم في الشد المسبق ±3%
المادة
A
—
B
بولي يوريثان
C
—
التشطيب
A
HDG >=55 ميكرومتر وفقًا لمعيار ISO 1461
B
مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
دليل الاختيار
كيف تختار نظام تجهيزات الكاتيناري العلوي بناءً على سرعة التشغيل؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| سكة حديدية تقليدية، السرعة ≤120km/h | الخطة A · تجهيزات الشبكة الهوائية القياسية Q235B | Q235B مجلفن بالغمس الساخن، الأقل تكلفة، C3 حسب ISO 12944-2 |
| سكة حديدية متوسطة السرعة، 120-250km/h | الخطة B · تجهيزات شديدة التحمل من الفولاذ المقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 + مسامير A2-70، مقاوم للتآكل وطويل العمر، C4-High |
| سكة حديدية عالية السرعة/عمر فائق الطول، >250km/h | الخطة C · تجهيزات متطرفة من سبائك النحاس | سبيكة نحاس CuCrZr + Inconel 625، آمنة وموثوقة، C5-Marine |
| نفق رطب بمواد مختلطة | حدد حشية عازلة أو مادة من نفس العائلة | حشية PTFE بسماكة ≥2mm أو HDG بسماكة ≥85μm لتقليل التآكل الغلفاني إلى أقل من 0.05mm/year |
A
الخطة أ · معدات تعليق سلك التغذية العلوي القياسية Q235B
معيار C3 وفقًا لـ ISO 12944-2
مشبك كابل التنقيط
— · —
| ذراع ناتئ مسطح | موضع | مشبك كابل التنقيط | برغي التوصيل | شحم مضاد للتآكل | |
|---|---|---|---|---|---|
| المواصفة | φ60×3.5 مم، أنبوب فولاذي غير ملحوم Q235B + مجلفن بالغمس الساخن | Q235B مطروق + مجلفن بالغمس الساخن، الطول 1.2 متر | مصبوب من سبائك النحاس، متوافق مع سلك الحامل φ10 مم | M16×80، درجة 8.8 مطلي بـ Dacromet | شحم ليثيوم NLGI-2، يُطبق على سطح التوصيل لمنع الالتصاق |
| المادة | Q235B | Q235B | — | — | — |
| الدرجة | — | — | — | درجة 8.8 | — |
| التشطيب | HDG >=55 ميكرومتر وفقًا لمعيار ISO 1461 | HDG >=55 ميكرومتر وفقًا لمعيار ISO 1461 | HDG >=55 ميكرومتر وفقًا لمعيار ISO 1461 | HDG >=55 ميكرومتر وفقًا لمعيار ISO 1461 | HDG >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | أنبوب فولاذي غير ملحوم Q235B + مجلفن بالغمس الساخن | الطول 1.2 متر | متوافق مع سلك الحامل φ10 مم | درجة 8.8 مطلي بـ Dacromet | يُطبق على سطح التوصيل لمنع الالتصاق |
التركيب والصيانة
خطوات التركيب
- نظف الأسطح باستخدام كحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصل على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط نجمة. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% باستخدام مقياس السماكة.
- ضع علامة طلاء مانع للعبث على العزم. صور التجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يؤدي تلوث السطح إلى منع الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
B
الخطة ب · تجهيزات الكتينة العلوية الثقيلة من الفولاذ المقاوم للصدأ 304
C4 بيئة قاسية وفقًا لمعيار ISO 12944-2

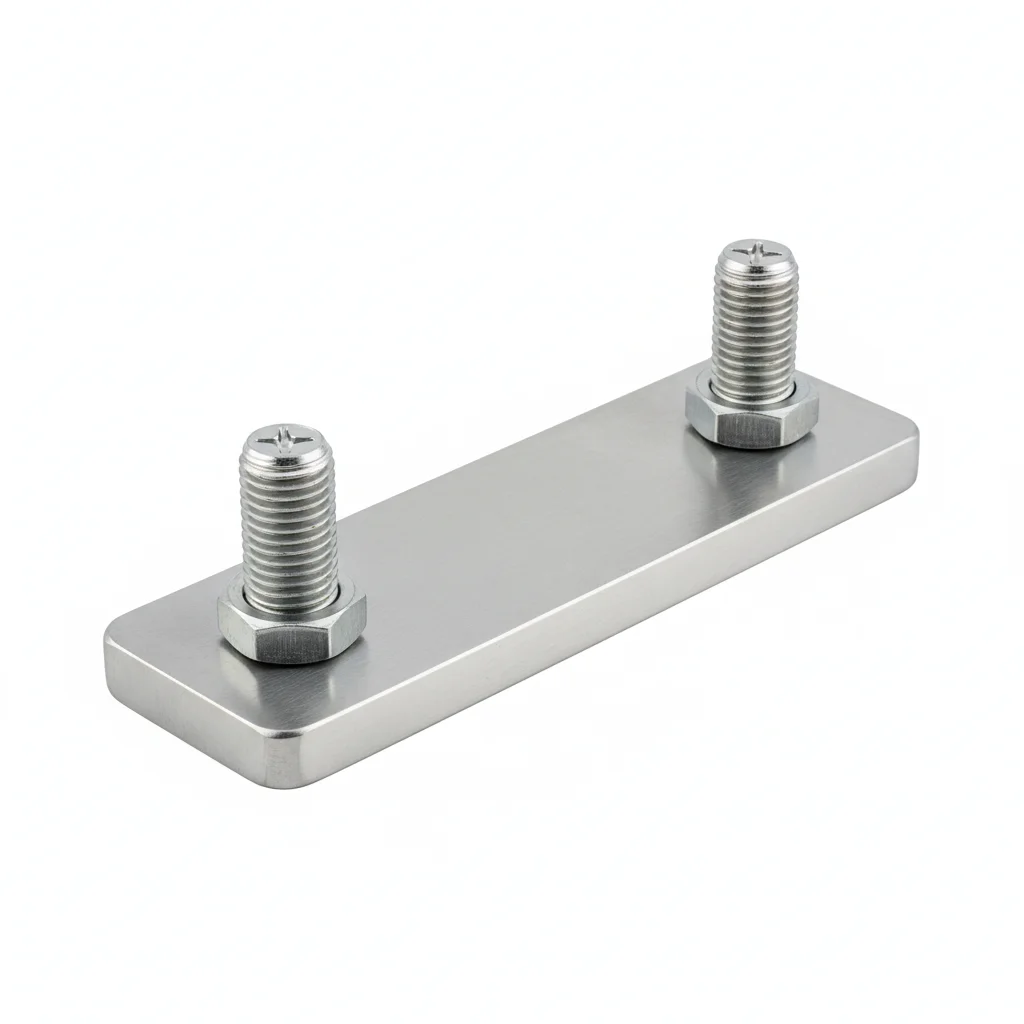

كابول مسطح
فولاذ مقاوم للصدأ 304 · —
| كابول مسطح | موضع | مشبك كابل الإنزال من سبائك النحاس | برغي التوصيل | طلاء مضاد للتآكل | |
|---|---|---|---|---|---|
| المواصفة | φ76×4.0 مم، أنبوب غير ملحوم من الفولاذ المقاوم للصدأ 304 | مطروق من الفولاذ المقاوم للصدأ 304، الطول 1.5 متر | مطروق من CuCrZr، متوافق مع سلك الحامل بقطر 12 مم | M20×100، فولاذ مقاوم للصدأ A2-70 | طبقة أساس إيبوكسي غنية بالزنك + طبقة علوية من البولي يوريثان، مقاومة رذاذ الملح 1000 ساعة |
| المادة | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | نحاس | فولاذ مقاوم للصدأ 70 | بولي يوريثان |
| الدرجة | — | — | — | A2-70 | — |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | أنبوب غير ملحوم من الفولاذ المقاوم للصدأ 304 | الطول 1.5 متر | متوافق مع سلك الحامل بقطر 12 مم | فولاذ مقاوم للصدأ A2-70 | مقاومة رذاذ الملح 1000 ساعة |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركبًا مضادًا للتآكل للمفاصل بدرجة حرارة تشغيل من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. افحص 10% باستخدام أداة تحقق. سجل مع بيانات البيئة.
- اختبر الشد على عينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- طبق طلاءً واقيًا مقاومًا للعوامل الجوية. ثبت عينة مراقبة التآكل بجوار المفاصل الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من أدوات التثبيت لظروف الخدمة | تفشل أداة التثبيت تحت الحمل التصميمي. ينفصل المفصل تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة أداة التثبيت مقابل المواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب أداة التثبيت | يؤدي تلوث السطح إلى منع الجلوس الصحيح للمفصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي أداة تثبيت أقل من 80% من عزم الربط المحدد. استبدل أدوات التثبيت التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: فك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع أدوات التثبيت الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
C
الخطة ج · تجهيزات الكاتيناري العلوية فائقة التحمل من سبائك النحاس
بيئة C5-M شديدة وفقًا للمعيار ISO 12944-2

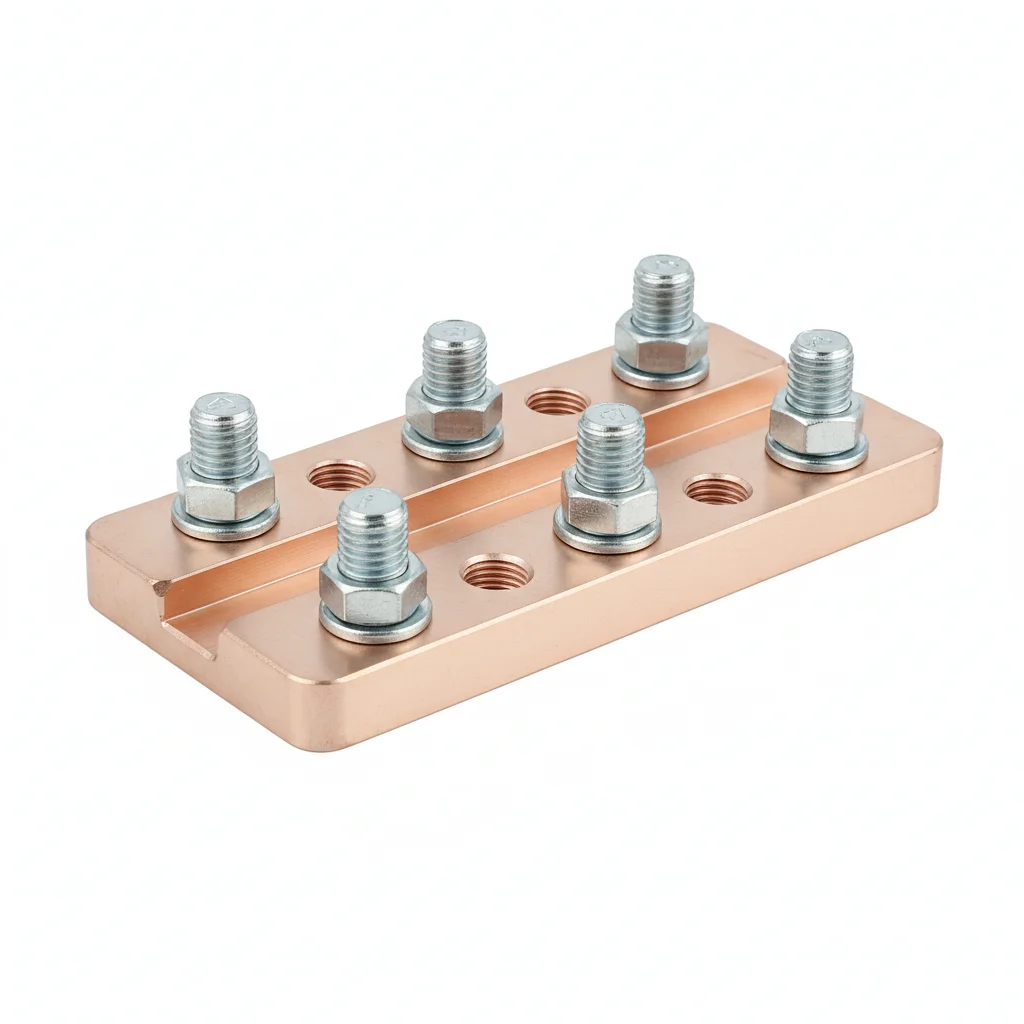

موضع من سبائك النحاس
نحاس · —
مشبك كابل التنقيط الخاص
— · —
| ناتئ من سبائك النحاس | موضع من سبائك النحاس | مشبك كابل التنقيط الخاص | علامة مراقبة ذكية | أداة تركيب مخصصة | |
|---|---|---|---|---|---|
| المواصفة | φ89×5.0 مم، مبثوق من CuCrZr | CuCrZr مطروق بدقة، الطول 1.8 متر | Inconel 625 مصبوب بدقة، متوافق مع سلك الحامل بقطر φ14 مم | شريحة RFID، تسجل وقت التركيب وسجلات الفحص | مفتاح عزم هيدروليكي، تحكم في الشد المسبق ±3% |
| المادة | نحاس | نحاس | — | مطاط EPDM | — |
| الدرجة | — | — | — | — | — |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | مبثوق من CuCrZr | الطول 1.8 متر | متوافق مع سلك الحامل بقطر φ14 مم | تسجيل وقت التركيب وسجلات الفحص | تحكم في الشد المسبق ±3% |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل من الدرجة البحرية يتحمل درجات حرارة من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة ضمن 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق من PMI لعينة 10%. وثق النتائج لتدقيق الامتثال.
- اختبر 10% من العينات باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر عليها علامات تشقق.
- ضع مادة مانعة للتسرب وفقًا للمواصفات. قم بتركيب أجهزة مراقبة دائمة لقياس الحالة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص 20% من العينات. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
المعايير المرجعية
الأساس الفني والمعايير المرجعية
لحام الهيكل الفولاذي لعربة السكك الحديدية
"مكونات الكاتيناري للسكك الحديدية المكهربة الجزء 1: جهاز الدعم الكابولي"
لحام مركبات السكك الحديديةتطبيقات السكك الحديدية - التركيبات الثابتة - خطوط الاتصال الهوائية للجر الكهربائي
مكونات الكاتيناري للسكك الحديدية المكهربة"العوازل لكاتيناري السكك الحديدية المكهربة"
تصميم الكاتيناري"الخصائص الميكانيكية للمثبتات - البراغي والمسامير والدرافيل"
الكاتيناريتطبيقات السكك الحديدية - التركيبات الثابتة - معدات التيار المستمر
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
الأسئلة الشائعة
الأسئلة الشائعة
قراءات ذات صلة
تابع القراءة والخطوة التالية
ما وراء المواصفات الفنية
العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.
عرض القدرات →
