تدهور الصلابة في وسائد السكك الحديدية: مقارنة أداء الضغط طويل الأمد بين EPDM والبولي يوريثان والمطاط المسامي
قارن معدل الاحتفاظ بالصلابة وأداء العزل وقدرة ضبط الارتفاع لثلاثة حلول للوسائد بناءً على المعايير العامة لمساعدتك في مطابقة احتياجات تخميد اهتزاز المسار
تدقيق المخاطر // التشخيص الهندسي
دليل تجنب أخطاء الشراء
"هذه الأمور تحدث يوميًا على خط الإنتاج."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
تدهور صلابة الوسائد المطاطية تحت السكة تحت الضغط طويل الأمد
إجراءات التصحيح
الخطر-02
تدهور الأداء في درجات الحرارة العالية والمنخفضة
إجراءات التصحيح
الخطر-03
فشل المرونة في درجات الحرارة القصوى
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
فحوصات رئيسية لشراء وسائد السكة لتجنب الأعطال المرتبطة بالصلابة
تدهور صلابة وسادة السكة تحت الضغط طويل الأمد هو سلسلة أعطال شائعة: الانضغاط الدائم يقلل السماكة، ويزيد صلابة السكة، ويرفع تأثير العجلة والسكة، ويسرع تعب البراغي. تساعد الفحوصات التالية في تحديد الوسائد التي تحافظ على الأداء طوال العمر التصميمي
ما يجب التحقق منه
- 1الانضغاط الدائم بعد 5 سنوات: وسائد EPDM تظهر انضغاطًا بنسبة 30-40% (السماكة من 10 مم إلى 6-7 مم)، مما يزيد صلابة السكة من 60-80 كيلو نيوتن/مم إلى 100-120 كيلو نيوتن/مم؛ حدد الانضغاط الدائم ≤15% وفقًا لـ TB/T 1469
- 2نطاق الصلابة الساكنة: EPDM 40-60 كيلو نيوتن/مم، بولي يوريثان 30-50 كيلو نيوتن/مم، مطاط مسامي 20-30 كيلو نيوتن/مم؛ طابقها مع حمولة المحور والسرعة لتجنب الظروف شديدة الصلابة أو ضعيفة التخميد
- 3مقاومة العزل: يجب أن تكون مقاومة وسائد EPDM مع الحشو الموصل ≥10^8 أوم لتوافق الإشارات؛ تحقق وفقًا لـ TB/T 1469
- 4خطر الكسر الهش للبولي يوريثان +35% تحت -20 درجة مئوية؛ اختر بناءً على المناخ المحلي
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| الانضغاط الدائم بعد 5 سنوات | الانضغاط المفرط يقلل سمك الوسادة، ويزيد صلابة السكة، ويسرع تموج السكة وانحناء البراغي | الانضغاط الدائم ≤15% وفقًا لـ TB/T 1469؛ اطلب تقرير اختبار لتعب 3 ملايين دورة |
| نطاق الصلابة الساكنة | الصلابة العالية جدًا تقلل تخميد الاهتزاز؛ الصلابة المنخفضة جدًا تسبب انحرافًا مفرطًا للسكة وارتخاء المثبتات | اختر نطاق الصلابة بناءً على حمولة المحور والسرعة: EPDM 40-60 كيلو نيوتن/مم لـ ≤17 طن/≤80 كم/ساعة؛ بولي يوريثان 30-50 كيلو نيوتن/مم لـ ≤20 طن/≤100 كم/ساعة؛ مطاط مسامي 20-30 كيلو نيوتن/مم لـ ≤23 طن/≥120 كم/ساعة |
| مقاومة العزل | المقاومة غير الكافية يمكن أن تسبب تداخلًا في الإشارات في دوائر السكة | المقاومة ≥10^8 أوم وفقًا لـ TB/T 1469؛ تحقق من محتوى الحشو الموصل |
| الأداء في درجات الحرارة | درجات الحرارة القصوى تغير الصلابة والانضغاط الدائم، مما يقلل فعالية التخميد | لدرجات حرارة من -40 درجة مئوية إلى +70 درجة مئوية، EPDM مقبول؛ تحت -20 درجة مئوية، تجنب البولي يوريثان؛ فوق 60 درجة مئوية، تجنب المطاط المسامي |
جميع القيم مبنية على ظروف اختبار قياسية. قد يختلف الأداء الفعلي مع التركيب والصيانة. اطلب شهادات المواد وتقارير الاختبار من المورد
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
الوسادة ترقّ ومسمار التثبيت يدفع الثمن: سلسلة من الزحف إلى الانحناء
لا تفشل الوسادة بالكسر — سماكتها تزحف وتتناقص تحت حمل المحور عاماً بعد عام، ويظهر خطأ المقياس أولاً، ومعه ينمو عزم الانحناء على مسمار التثبيت. تتبّع السلسلة من البداية إلى النهاية يضع نقاط الفحص في مواضعها تلقائياً.
- 1تقع الوسادة بين السكة ونظام التثبيت، حاملةً حمل المحور وضغط تثبيت المشبك المرن؛ وتحت ذلك الحمل تزحف سماكتها وتتناقص عاماً بعد عام
- 2مع انخفاض السماكة الفعالة، تتسع انحرافات المقياس والاستواء العرضي ويزداد صدم التماس عجلة-سكة
- 3مع ارتفاع الصدم، يحمل مسمار التثبيت عزم انحناء أكبر — وتضيف كل عملية تسارع وكبح دورة حمل متناوب أخرى؛ ومقبض التعلق في العربة، تحت نفس النوع من الخدمة المتناوبة، يتدوّر مئات المرات في اليوم
- 4عزم الانحناء المتكرر يدفع المسمار إلى منطقة خطر الكلال والارتخاء — صامتة في المرحلة المبكرة، دون تغير مرئي
- 5الاستجابة: جدولة عمليات إعادة فحص عزم مسامير التثبيت الدورية في المقاطع عالية الاهتزاز ضمن قواعد الصيانة — اتباعاً لانضباط مقصورة العربة: فحص العزم خلف الغطاء كل ستة أشهر
عبارتا "مئات المرات في اليوم" و"كل ستة أشهر" هما تقديران تقريبيان لمرتبة الحجم — يتبع التدوير الفعلي وفترات إعادة الفحص قواعد صيانة الخط.
المرجع الفني للقطاع
معدن داخل وسادة عازلة؟ ثلاث فئات للمواد
توجد وسادة التخميد العازلة للعزل كهربائياً — في الظروف الرطبة ورذاذ الملح يصبح الهيكل المعدني داخل الوسادة خلية تحليل كهربائي تجر مقاومة العزل إلى الانخفاض. يُحسم استخدام المعدن ودرجته حسب فئة البيئة، حتى لا تتحول الوسادة نفسها إلى مسار تسريب.
| فئة المادة | البيئة المنطبقة | المواصفة والأساس المنطقي |
|---|---|---|
| مادة عازلة بالكامل دون حشوة معدنية (مثل بولي أميد مقوى بألياف زجاجية) | المقاطع الرطبة والمعرضة لرذاذ الملح والأنفاق والساحلية | دون معدن، لا خلية تحليل كهربائي؛ مقاومة العزل لا تنحرف مع البيئة — الخيار من الفئة الأولى لوسائد العزل |
| أجزاء حاملة للحمل من 316L | حيث يجب أن يحمل المعدن الحمل في بيئة رطبة أو حيث تُستخدم المنظفات الكيميائية | يحدث تنقر في 304 عند التلامس طويل الأمد مع هيبوكلوريت — حدّد 316L مباشرة للتثبيتات على مستوى الأرض في البيئات الرطبة أو الكيميائية |
| 304 | المقاطع العادية ذات الرطوبة المنخفضة والتعرض الكيميائي القليل | الفئة الاقتصادية للخدمة العادية؛ بمجرد دخول المنظفات أو الرطوبة العالية يرتفع خطر التنقر — انتقل إلى 316L أو تحوّل إلى خيار خالٍ من المعدن |
لا تُستخدم أرقام تقريبية لمرتبة الحجم؛ تتبع درجات المواد ومقاومة التآكل العُرف البيئي لتنظيف محطة المترو.
المرجع الفني للقطاع
تقسيم طلب عرض سعر وسائد السكة الحديدية: الإلاستومر وأدوات التثبيت العامة والبنود الحصرية
الوسادة بحد ذاتها مصنوعة من الإلاستومر وخارج خط توريد أدوات التثبيت؛ وقد يحمل طلب عرض السعر نفسه أدوات تثبيت عامة وأخرى حصرية — قسّم البنود أولاً ثم ناقش السعر.
يحمل طلب عرض سعر وسائد السكة عادة نوعين من البنود: الوسائد نفسها (EPDM والبولي يوريثان والمطاط ميكروي المسام — إلاستومرات) ومعدات التثبيت التي تُثبّت السكة. جسم الوسادة لا يدخل ضمن خط توريد أدوات التثبيت؛ أما أدوات التثبيت القياسية العامة المساندة (صواميل القفل ومسامير الشفة وقطع التثبيت والغرس) فتندرج ضمن الخطوط العامة الصناعية والبلدية القائمة — لا حاجة لخط منتجات جديد، ويمكن إدراجها في نفس طلب عرض السعر مع الوسائد. أما مشابك السكة المرنة ومسامير الوصلة في المنظومة نفسها فهي قطع حصرية للسكك الحديدية خلف بوابة شهادة CRCC، وخارج قناة الشراء العامة — لا تخلط القطع الحصرية ضمن طلب عرض سعر عام، ولا تسعّرها وفق مواصفات القطع العامة. قسّم طلب عرض السعر إلى ثلاثة خطوط، ويمكن للموردين جدولة الإنتاج والمخزون بشكل سليم، مع أسعار ومهل تسليم أكثر واقعية.
لا تُستخدم أرقام تقديرية من حيث الحجم؛ مشابك السكة المرنة ومسامير الوصلة (fishplate bolts) هي قطع حصرية خاصة بالسكك الحديدية تتطلب شهادة CRCC، ويتم شراؤها وفق أنظمة الشهادات والمشتريات الحالية.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.

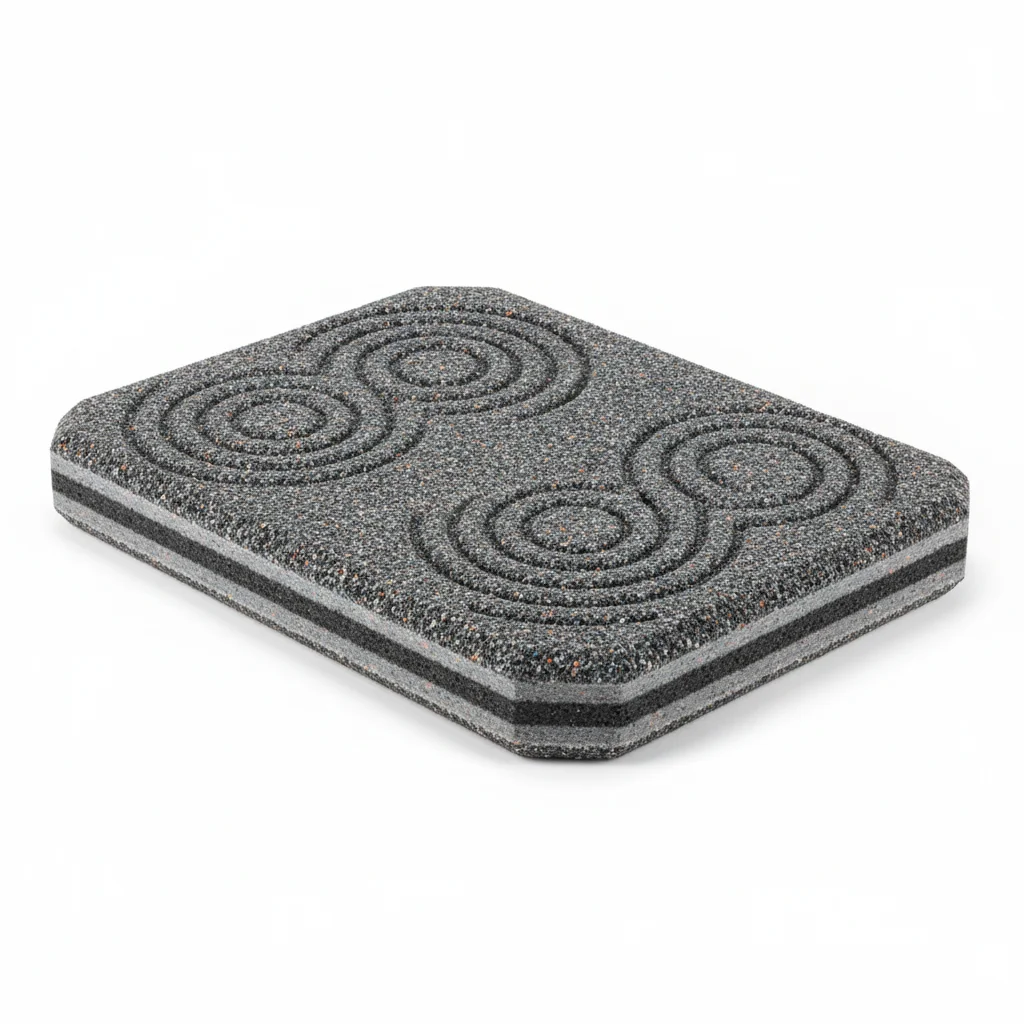

| A · الحل أ·وسادة EPDM المطاطية القياسية | B · الحل ب·وسادة مركبة من البولي يوريثان | C · الحل C·وسادة مطاطية عالية الأداء ذات خلايا دقيقة | |
|---|---|---|---|
| 1. وسادة تحت السكة | |||
| المواصفة | صلابة ساكنة 40-60 كيلو نيوتن/مم، سماكة 10 مم | صلابة ثابتة 30-50 كيلو نيوتن/مم، سمك 12 مم | صلابة ثابتة 20-30 كيلو نيوتن/مم، سمك 15 مم |
| المادة | مطاط EPDM | بولي يوريثان مصبوب CPU | مطاط رغوي ذو خلايا دقيقة |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 2. وسادة عزل | |||
| المواصفة | مقاومة ≥10^8 أوم | الطبقة العلوية من البولي يوريثان، الطبقة السفلية من المطاط | مركز صلب، حواف ناعمة |
| المادة | EPDM + حشوة موصلة | مركب PU+NR | مطاط مركب متعدد الطبقات |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 3. وسادة ضبط الارتفاع | |||
| المواصفة | سماكة 3/5/8/10 مم | كمية الانضغاط 5 مم | مستشعر ضغط مدمج |
| المادة | HDPE | بولي يوريثان مسامي دقيق | مطاط EPDM |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 4. وسادة النائم | |||
| المواصفة | العرض 200 مم الطول 300 مم | معامل الفقد ≥0.15 | تقنية الإصلاح الذاتي بالكبسولات الدقيقة |
| المادة | مطاط NR طبيعي | مطاط عالي التخميد | مطاط ذو ذاكرة شكلية |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 5. حلقة مانعة للانزلاق | |||
| المواصفة | معامل الاحتكاك السطحي ≥0.6 | درجة مقاومة الأوزون 1 | إضافة أنابيب نانوية كربونية |
| المادة | مطاط SBR | مطاط الكلوروبرين CR | مطاط مركب نانوي |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
دليل الاختيار
كيف تختار المنتج المناسب؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| خط مترو قياسي: حمل محوري ≤17t، سرعة ≤80km/h، درجة حرارة محيطة -40~70°C، فئة التآكل C3 حسب ISO 12944-2 | الحل A · وسادة مطاطية قياسية من EPDM: وسادة تحت السكة من EPDM، صلابة ساكنة 40-60kN/mm، سماكة 10mm، مقاومة عزل ≥10^8Ω | تشوه متبقي بعد الانضغاط ≤15% حسب TB/T 1469، تحمل إجهاد ≥3 مليون دورة؛ دورة الصيانة 3 سنوات |
| مترو/قطار خفيف للأحمال الثقيلة: حمل محوري ≤20t، سرعة ≤100km/h، خطوط رئيسية عالية الكثافة ومحاور التحويل، فئة التآكل C4 قاسية حسب ISO 12944-2 | الحل B · وسادة مركبة من البولي يوريثان: بولي يوريثان مصبوب CPU، صلابة ساكنة 30-50kN/mm، سماكة 12mm، معامل الفقد ≥0.15 | مقاومة محسنة للتآكل ومقاومة التشوه المتبقي بعد الانضغاط؛ دورة الصيانة 5 سنوات؛ لنطاق -40°C إلى +70°C يعتبر EPDM مقبولاً |
| قطار خفيف/قطار مغناطيسي عالي السرعة: حمل محوري ≤23t، سرعة ≥120km/h، خطوط المطارات وبين المدن، فئة التآكل C5-M قصوى حسب ISO 12944-2 | الحل C · وسادة مطاطية مسامية دقيقة فاخرة: مطاط رغوي دقيق الخلايا، صلابة ساكنة 20-30kN/mm، سماكة 15mm | تخميد اهتزاز وتقليل ضوضاء من المستوى الأعلى؛ دورة الصيانة 8 سنوات |
الحل أ·وسادة EPDM المطاطية القياسية
معيار C3 وفقًا لـ ISO 12944-2
| وسادة تحت السكة | وسادة عزل | وسادة ضبط الارتفاع | وسادة النائم | حلقة مانعة للانزلاق | |
|---|---|---|---|---|---|
| المواصفة | صلابة ساكنة 40-60 كيلو نيوتن/مم، سماكة 10 مم | مقاومة ≥10^8 أوم | سماكة 3/5/8/10 مم | العرض 200 مم الطول 300 مم | معامل الاحتكاك السطحي ≥0.6 |
| المادة | مطاط EPDM | EPDM + حشوة موصلة | HDPE | مطاط NR طبيعي | مطاط SBR |
| الدرجة | — | — | — | — | — |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | تخميد اهتزاز سكة 60 كجم/م | عزل كهربائي | ضبط ارتفاع المسار | دعم تحت النائم | منع انزلاق الوسادة |
خطوات التركيب
- نظف الأسطح باستخدام كحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصل على الأسطح الملامسة. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط نجمة. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضبط الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% باستخدام مقياس السماكة.
- ضع علامة طلاء الختم لعزم الربط. صور التجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت الحمل التصميمي. ينفصل الوصل تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت وفقًا للمواصفة. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع التلوث السطحي الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الحل ب·وسادة مركبة من البولي يوريثان
C4 بيئة قاسية وفقًا لمعيار ISO 12944-2
| وسادة بولي يوريثان | وسادة مركبة ثنائية الطبقة | وسادة ضبط الارتفاع المرنة | وسادة تخميد | وسادة مقاومة للعوامل الجوية | |
|---|---|---|---|---|---|
| المواصفة | صلابة ثابتة 30-50 كيلو نيوتن/مم، سمك 12 مم | الطبقة العلوية من البولي يوريثان، الطبقة السفلية من المطاط | كمية الانضغاط 5 مم | معامل الفقد ≥0.15 | درجة مقاومة الأوزون 1 |
| المادة | بولي يوريثان مصبوب CPU | مركب PU+NR | بولي يوريثان مسامي دقيق | مطاط عالي التخميد | مطاط الكلوروبرين CR |
| الدرجة | — | — | — | — | — |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | تخميد اهتزاز السكك الحديدية 60 كجم/م | تخميد اهتزاز مزدوج | ضبط الارتفاع الديناميكي | تخميد الاهتزازات عالية التردد | البيئات الساحلية |
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركب الوصلات المضاد للتآكل بدرجة حرارة تتراوح بين -20 و150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. افحص 10% باستخدام أداة التحقق. سجل البيانات البيئية.
- اختبر الشد على عينة عشوائية بنسبة 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- ضع طبقة حماية مقاومة للعوامل الجوية. قم بتركيب عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت حمولة التصميم. ينفصل الوصل في ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي أقل من 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح به لفقدان الشد: 15%.
الحل C·وسادة مطاطية عالية الأداء ذات خلايا دقيقة
C5-M شديد وفقًا لمعيار ISO 12944-2
| وسادة مطاطية ذات خلايا دقيقة | وسادة صلابة متدرجة | وسادة مراقبة ذكية | وسادة ذاتية الإصلاح | وسادة معدلة بالنانو | |
|---|---|---|---|---|---|
| المواصفة | صلابة ثابتة 20-30 كيلو نيوتن/مم، سمك 15 مم | مركز صلب، حواف ناعمة | مستشعر ضغط مدمج | تقنية الإصلاح الذاتي بالكبسولات الدقيقة | إضافة أنابيب نانوية كربونية |
| المادة | مطاط رغوي ذو خلايا دقيقة | مطاط مركب متعدد الطبقات | مطاط EPDM | مطاط ذو ذاكرة شكلية | مطاط مركب نانوي |
| الدرجة | — | — | — | — | — |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | تخميد اهتزاز سكة حديد 60 كجم/م | توزيع حمل موحد | مراقبة في الوقت الفعلي | إصلاح تلقائي للشقوق | توصيل حراري وكهربائي محسّن |
خطوات التركيب
- إزالة الشحوم باستخدام مذيب MEK. التحقق من خشونة السطح Ra <1.6 ميكرومتر.
- استخدام مركب مضاد للتآكل من الدرجة البحرية بمعدل -50 إلى 200 درجة مئوية. استخدام حلقات مغلفة بـ PTFE.
- التحقق من المحاذاة في حدود 0.3 مم. الربط باستخدام شداد هيدروليكي. التحقق من PMI لعينة 10%. توثيق لتدقيق الامتثال.
- اختبار غير مدمر لعينة 10% باستخدام اختبار الاختراق الصبغي. استبدال أي وسادة تظهر عليها علامات تشقق.
- تطبيق مادة مانعة للتسرب الواقية وفقًا للمواصفات. تركيب أجهزة مراقبة الحالة الدائمة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من أدوات التثبيت لظروف الخدمة | تفشل أداة التثبيت تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | التحقق من درجة أداة التثبيت مقابل المواصفات. استخدام مفتاح عزم معاير ±3%. توثيق جميع القيم. |
| تخطي تحضير السطح قبل تركيب أداة التثبيت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | تنظيف جميع الأسطح بالمذيب المحدد. التحقق من النظافة قبل التجميع. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). إعادة ربط أي أداة تثبيت أقل من 80% من عزم الربط المحدد. استبدال أدوات التثبيت التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدال جميع أدوات التثبيت الحرجة بغض النظر عن حالتها. توثيق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
المعايير المرجعية
الأساس الفني والمعايير المرجعية
"المواصفات الفنية للوسائد المرنة لمسارات السكك الحديدية"، تحدد الصلابة الثابتة والصلابة الديناميكية وأداء الكلال (≥3 ملايين دورة) والانضغاط الدائم للوسائد
لحام مركبات السكك الحديدية"تطبيقات السكك الحديدية - المسار - متطلبات الأداء لأنظمة التثبيت - الجزء 4"، متطلبات الأداء الأوروبية لوسائد السكك الحديدية
وسادة مطاطية تحت السكة"الوسائد المطاطية للعوارض الخرسانية للسكك الحديدية"، تحدد المتطلبات الفنية وطرق الاختبار للوسائد تحت العوارض الخرسانية
اختبار الوسادة"الوسائد المرنة لمسار السكك الحديدية"، المتطلبات الفنية العامة للاتحاد الدولي للسكك الحديدية للوسائد المرنة للمسار
إجهاد-انفعال ضغط المطاط"الصوتيات - قياس الصلابة الديناميكية للمواد المرنة"، المعيار الدولي لقياس الصلابة الديناميكية للمواد المرنة
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
