تقادم حلقة المطاط في غطاء غرفة التفتيش والضوضاء – كيف نحل المشكلة؟
تتصلب حلقات EPDM المطاطية بين غطاء غرفة التفتيش من حديد الدكتايل والمقاعد بعد 5-8 سنوات في الهواء الطلق، مما يزيد صلابة شور من 60 إلى 80+ ويقلل معدل الارتداد الانضغاطي من >90% إلى <50%. هذا يسبب ضوضاء تأثير معدني على معدني تصل إلى 80-90 ديسيبل عند مرور المركبات. بالنسبة لمهندسي الصيانة البلدية، فإن تحديد مادة حلقة المطاط وصلابتها وفترات الاستبدال أمر بالغ الأهمية لتجنب شكاوى الضوضاء والزيارات المكلفة
تدقيق المخاطر // التشخيص الهندسي
دليل تجنب أخطاء الشراء
"في خط الإنتاج، تحدث هذه الأشياء كل يوم."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
شيخوخة الحلقات المطاطية في أغطية غرف التفتيش تسبب ضوضاء مزعجة عند مرور المركبات
إجراءات التصحيح
الخطر-02
معايير تصنيف المواد غير الواضحة تؤدي إلى أخطاء في الاختيار
إجراءات التصحيح
الخطر-03
نقص بيانات المراقبة الديناميكية والصيانة لإدارة الحمولة
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
تقدم عمر حلقة المطاط: مصدر الضوضاء الخفي
غالبًا ما يتم تجاهل الحلقة المطاطية بين غطاء غرفة التفتيش والمقعد أثناء الشراء، ومع ذلك فإن تقدم عمرها يسبب مباشرة الضوضاء والاهتزاز. يتصلب مطاط EPDM ويفقد مرونته بمرور الوقت، مما يؤدي إلى ضوضاء الاصطدام. تحديد مركب المطاط الصحيح وجدول الاستبدال أمر ضروري.
ما يجب التحقق منه
- 1حلقات مطاط EPDM: تزداد صلابة شور من 60 إلى 80+ بعد 5-8 سنوات في الهواء الطلق ← ينخفض ارتداد الانضغاط من >90% إلى <50% ← خطر الضوضاء
- 2تكلفة استبدال الحلقة المطاطية منخفضة (بضع عشرات من اليوانات)، ولكن تكلفة معالجة الشكاوى يمكن أن تصل إلى عدة مئات من اليوانات لكل حادثة
- 3أدرج استبدال الحلقة المطاطية في جدول الصيانة كل 5 سنوات أو عندما تتجاوز صلابة شور 75
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| مادة الحلقة المطاطية | EPDM بدون مثبتات الأشعة فوق البنفسجية يتصلب بشكل أسرع، مما يسبب الضوضاء | — |
| صلابة شور بعد 5 سنوات | الصلابة >75 تشير إلى فقدان المرونة، خطر الضوضاء | استبدل الحلقة المطاطية إذا تجاوزت صلابة شور 75 |
| معدل ارتداد الانضغاط | الارتداد <50% يعني أن الحلقة لم تعد تغلق بشكل صحيح | الحد الأدنى لمعدل الارتداد >90% عند التركيب، استبدل إذا كان <50% |
| اختبار مستوى الضوضاء | ضوضاء الاصطدام >70dB تسبب شكاوى | اختبر الضوضاء بعد التركيب؛ إذا كانت >70dB، تحقق من حالة الحلقة المطاطية |
البيانات بناءً على سلوك الشيخوخة النموذجي لمطاط EPDM؛ الأداء الفعلي يعتمد على التعرض المحلي للأشعة فوق البنفسجية ودرجة الحرارة. تحقق دائمًا من تقارير اختبار المورد
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
إطارات غرف التفتيش والتثبيتات: عمر التآكل حسب سطح الطريق
الغطاء يتحمل الحمولة؛ أما الإطار والتثبيتات فتحدد مدة بقائه. مياه فواصل الرصيف ورذاذ رشاشات الطرق هي أكثر الظروف الرطبة شيوعاً للأجزاء المعدنية لغرف التفتيش؛ اختر فئة المادة حسب البيئة وستتوقف اختيارات الإطار وحلقة المقعد والقفل عن كونها تخميناً.
| فئة المادة | العمر الافتراضي: مياه الفواصل + رذاذ الرشاشات | أين يناسب | تكلفة الاستبدال |
|---|---|---|---|
| فولاذ كربوني عارٍ (غير مطلي) | أشهر إلى 1 سنة | غير موصى به لتثبيتات الأسطح طويلة البلل | الأجزاء المستعصية بالصدأ تستلزم تكسير الرصف |
| مجلفن بالغمس الساخن (فولاذ كربوني + زنك) | 5-8 سنوات | مسامير المقعد والإطار؛ الأجزاء المجلفنة في الخطة A/B | استبدال دفعي عند بلوغ العمر الافتراضي |
| فولاذ مقاوم للصدأ 304 | انتقل مباشرة إلى 304 في الظروف الرطبة | الأقفال والمفصلات؛ غطاء كامل للخطة C | حل لمرة واحدة، دون إعادة رصف |
أرقام العمر الافتراضي في الجدول (الفولاذ الكربوني العاري: أشهر إلى 1 سنة؛ المجلفن بالغمس الساخن: 5–8 سنوات) هي تقديرات تقريبية تتغير بتكرار تجمع المياه ودورات الرش؛ وسم المادة حسب GB/T 3098.6، والطلاء حسب GB/T 5267.3.
المرجع الفني للقطاع
سلسلة تآكل التثبيتات: من مياه الفواصل إلى تكسير الرصف
بمجرد تثبيت غطاء غرفة التفتيش، نادراً ما يُعاد النظر في تثبيتاته، ويستمر التآكل بعيداً عن الأنظار. تتبع السلسلة لترى لماذا لا ينبغي تخفيض مسامير التثبيت والأقفال إلى فولاذ كربوني عارٍ.
- 1مياه الفواصل ورذاذ الرشاشات تبقي حلقة المقعد والإطار ومسامير التثبيت مبللة لفترات طويلة؛ طبقات الزنك أو الحماية من الصدأ تبدأ في التآكل.
- 2الفولاذ الكربوني العاري يصدأ خلال أشهر إلى سنة واحدة: منتجات الصدأ تنتفخ وتلحم المسامير بالخرسانة، وتلحم قلب القفل بغلافه.
- 3الأقفال والمفصلات المستعصية: الغطاء لن يفتح للفحص أو لن يستقر بشكل صحيح، وتستمر عمليات الصيانة في التأجيل.
- 4استبدال تثبيت مستعصٍ بالصدأ يعني تكسير الرصف وإعادة تبليطه — تكلفة تتجاوز بكثير سعر المثبت نفسه.
- 5الإجراء المضاد: اشترِ مسامير التثبيت والأقفال من 304 مباشرة، وجدول استبدال الأجزاء المجلفنة عند علامة 5-8 سنوات.
الجدول الزمني للتآكل يستخدم تقديرات تقريبية لبيئات الشوارع ذات الفواصل الرطبة (الفولاذ الكربوني العاري: أشهر إلى 1 سنة؛ المجلفن بالغمس الساخن: 5–8 سنوات).
المرجع الفني للقطاع
الأجهزة الداعمة لغرف التفتيش: أربع قواعد شراء لمكافحة التآكل والسرقة
في قائمة طلبات غرف التفتيش، تعد مسامير الإطار والأقفال بنوداً صغيرة — لكنها تحدد مدى سلاسة أعمال الصيانة. ثبّت هذه القواعد الأربع أولاً، ثم ناقش السعر.
- اختر الفولاذ المقاوم للصدأ للأقفال المضادة للسرقة والأجزاء المقاومة للعبث: يجب ألا يؤدي التآكل إلى استعصائها نصف مفتوحة أو نصف مغلقة.
- غطِّ رؤوس المسامير المكشوفة بأغطية من الفولاذ المقاوم للصدأ: مقاومة للعبث ومقاومة للصدأ في خطوة واحدة، وتخفي نقطة الرفع.
- الأجزاء المجلفنة بالغمس الساخن HDG ليست دائمة: جدول استبدالها عند علامة 5-8 سنوات بدلاً من انتظار التآكل الكامل بالصدأ.
- في المسارات ذات الغسيل والتطهير البلدي المتكرر: افحص 304 بحثاً عن التنقر أيضاً، وفكّر في 316L للأجزاء الملامسة طويلاً للوسائط المكلورة.
رقم 5–8 سنوات للمجلفن بالغمس الساخن هو تقدير تقريبي؛ قاعدة 316L تنطبق على الأجزاء الملامسة طويلاً للوسائط المكلورة، بينما يكفي 304 في المسارات العادية.
المرجع الفني للقطاع
معايير مثبتات أغطية غرف التفتيش: مطابقة العلامات والطلاء
للغطاء نفسه معيار للحمولة؛ أما مثبتاته فتخضع لهذين المعيارين. طابق علامة المادة والطلاء قبل الطلب.
أرقام المواصفات (GB/T 3098.6, GB/T 5267.3) هي للاسترشاد بالعلامات فقط؛ راجع النصوص الحالية للمواصفات للاطلاع على التفاصيل.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · الخطة أ · غطاء غرفة تفتيش قياسي من حديد الدكتايل QT450-10 | B · الخطة ب · غطاء غرفة تفتيش ثقيل من مادة SMC المركبة | C · الخطة ج · غطاء غرفة تفتيش فائق التحمل من الفولاذ المقاوم للصدأ 304 | |
|---|---|---|---|
| 1. غطاء غرفة تفتيش من حديد الدكتايل | |||
| المواصفة | φ700×50mm، QT450-10، قدرة تحمل ≥125kN | φ800×60mm، SMC + إطار فولاذي، قدرة تحمل ≥400kN | φ900×80مم، تشكيل متكامل من الفولاذ المقاوم للصدأ 304، قدرة تحمل ≥900kN |
| المادة | QT450 | — | فولاذ مقاوم للصدأ 304 |
| التشطيب | مجلفن بالغمس الساخن ≥55μm وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرون وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرون وفقًا للمعيار ISO 1461 |
| 2. مقعد غطاء غرفة تفتيش من حديد الدكتايل | |||
| المواصفة | φ700×80mm، QT450-10+جلفنة بالغمس الساخن | φ800×100mm، Q235B ملحوم + جلفنة بالغمس الساخن | φ900×120مم، صب دقيق من إنكونيل 625 |
| المادة | QT450 | Q235B | — |
| التشطيب | مجلفن بالغمس الساخن ≥55μm وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرون وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرون وفقًا للمعيار ISO 1461 |
| 3. وسادة مقاومة للهبوط | |||
| المواصفة | وسادة مطاطية، سمك 10 مم، تقليل الاهتزاز والضوضاء | شريط مانع للانزلاق من الصنفرة، عرض 30 مم، معامل احتكاك ≥0.6 | شريحة RFID + مستشعر إزاحة، مراقبة الحالة في الوقت الفعلي |
| المادة | — | — | فولاذ مجلفن بالغمس الساخن |
| التشطيب | مجلفن بالغمس الساخن ≥55μm وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرون وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرون وفقًا للمعيار ISO 1461 |
| 4. قفل مانع للسرقة | |||
| المواصفة | قلب قفل مثلثي، تشغيل بمفتاح خاص | مضخة هيدروليكية يدوية، قوة فتح ≤50 كجم | صب دقيق من إنكونيل 625، مقاوم للخلع ومقاوم للتآكل |
| التشطيب | مجلفن بالغمس الساخن ≥55μm وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرون وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرون وفقًا للمعيار ISO 1461 |
| 5. شحم مضاد للتآكل | |||
| المواصفة | شحم ليثيوم NLGI-2، يُطبق على سطح التلامس لمنع الالتصاق | طبقة أساس إيبوكسي غنية بالزنك + طبقة علوية من البولي يوريثان، مقاومة رذاذ الملح 1000 ساعة | نظام رفع هيدروليكي متزامن، دقة ±1مم |
| المادة | — | بولي يوريثان | — |
| التشطيب | مجلفن بالغمس الساخن ≥55μm وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرون وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرون وفقًا للمعيار ISO 1461 |
دليل الاختيار
كيف تختار حل غطاء غرفة التفتيش بناءً على درجة الحمل؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| منطقة المشاة / الحزام الأخضر (A15-B125) | الخطة A · غطاء فتحة تفتيش قياسي من حديد الدكتايل QT450-10 | الأقل تكلفة؛ QT450-10 φ700×50mm، الحمولة ≥125kN؛ مقعد مجلفن بالغمس الساخن؛ C3 قياسي وفق ISO 12944-2 |
| الطريق / موقف السيارات (C250-D400) | الخطة B · غطاء فتحة تفتيش ثقيل من مركب SMC | خفيف الوزن وعالي المتانة، عمر طويل؛ إطار SMC+فولاذ φ800×60mm، الحمولة ≥400kN؛ C4 قاسٍ وفق ISO 12944-2 |
| الخدمة الشاقة / المطار (E600-F900) | الخطة C · غطاء فتحة تفتيش فائق من الفولاذ المقاوم للصدأ 304 | تشكيل متكامل من 304 SS φ900×80mm، الحمولة ≥900kN؛ مقعد Inconel 625؛ C5-M فائق وفق ISO 12944-2 |
| اختيار حلقة مطاطية EPDM | حدد EPDM بدلاً من NBR وافحص الارتداد الانضغاطي | عمر تقادم EPDM يعادل 2-3× عمر NBR؛ يتصلب بعد 5-8 سنوات في الهواء الطلق (Shore 60→80+، الارتداد >90%→<50%)؛ استبدل الحلقة إذا تجاوزت صلابة Shore قيمة 75 |
| مطابقة درجة الحمولة عبر المواد | حدد فئة EN 124/GB/T 23858 وحمولة الاختبار في الشراء | D400=400kN، C250=250kN، حمولة مخصصة SUS304 ≥300kN؛ تجنب الأغطية الموسومة 'شديدة التحمل' دون بيانات حمولة واضحة |
| مراقبة تدهور قدرة التحمل | أضف مراقبة ذكية وفحص العينات السنوي | حساسات ضغط ±1kN مع إنذار عتبة عند أقل من 80% من قيمة التصميم؛ افحص عينة 5% لكل ألف غطاء للتحقق وفق EN124 |

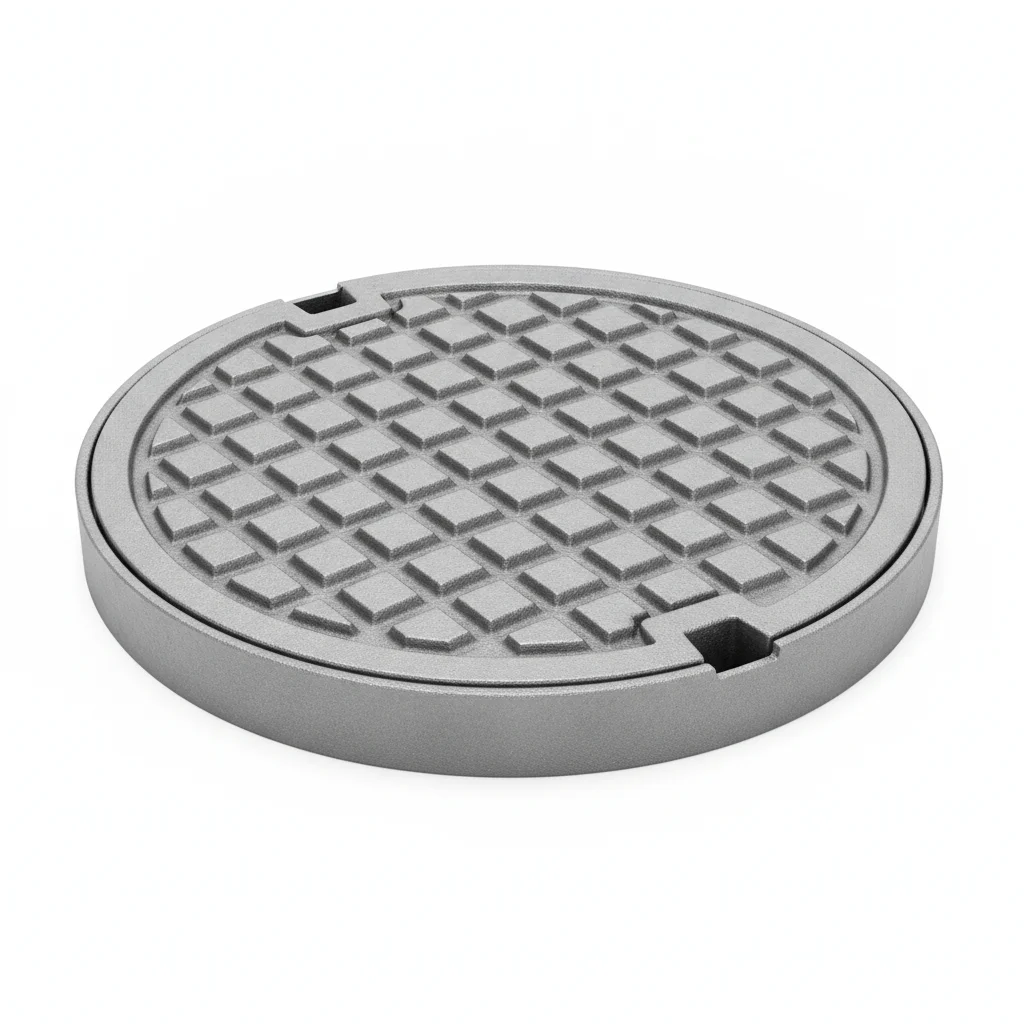

الخطة أ · غطاء غرفة تفتيش قياسي من حديد الدكتايل QT450-10
