معدات براغي قضيب توصيل البطارية: مقاومة التلامس وقوة التثبيت
غالبًا ما يُعزى ارتفاع حرارة قضيب توصيل البطارية إلى سطح الوصلة: شد البرغي، حالة السطح، مجموعة الحلقات، الطلاء، ومنطقة التلامس. يجب أن يصف خط الشراء معدات الوصلة، وليس فقط شريط النحاس.
تدقيق المخاطر // التشخيص الهندسي
دليل تجنب أخطاء الشراء
"هذه الأمور تحدث كل يوم في أرض المصنع."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
مقطع قضيب التوصيل غير كافٍ يسبب ارتفاع حرارة عند الحمل الكامل
تُحسب السعة الحاملة للتيار لقضيب التوصيل حسب مساحة المقطع العرضي — لكن السعة الفعلية تتأثر باتجاه القضيب (أفقي/عمودي)، ودرجة الحرارة المحيطة، ومقاومة التلامس عند نقاط التوصيل. إذا تم الاختيار بناءً على السعة النظرية للقضيب العاري فقط (بدون مراعاة عوامل التخفيض)، فقد يصل القضيب الفعلي إلى 100°C+ عند الحمل الكامل — متجاوزًا حدود درجة الحرارة للدعامات العازلة والكابلات المجاورة.
إجراءات التصحيح
اختر قضيب التوصيل باستخدام 'التيار الفعلي = التيار المقنن × عامل التخفيض': درجة حرارة محيطة 40°C→×0.85، اتجاه عمودي→×0.8، مساحة مغلقة في الخزانة→×0.75. يجب أن تكون درجة حرارة تشغيل القضيب ≤70°C (نحاس عاري) أو ≤90°C (قضيب معزول). للتيارات العالية >500A، يُنصح بقضيب التوصيل الرقائقي (طبقات نحاس رقيقة مغلفة + طبقة عازلة، مقاومة التيار المتردد تنخفض بنسبة 50%+، تبديد حرارة أفضل).
الخطر-02
أكسدة سطح توصيل قضيب التوصيل تزيد مقاومة التلامس مسببة هروبًا حراريًا
تتشكل طبقة أكسيد Cu₂O على سطح قضيب النحاس العاري خلال 1-2 يوم في الهواء — ترتفع مقاومة التلامس من <5μΩ إلى >50μΩ. تحت التيار العالي، تسخين سطح التلامس→يسرع الأكسدة→تزيد المقاومة→حلقة مفرغة→درجة حرارة القضيب المحلي >200°C→ينتقل الحرارة إلى الخلايا المجاورة→ارتفاع حرارة الخلية يؤدي إلى هروب حراري.
إجراءات التصحيح
يجب أن يكون سطح قضيب التوصيل مطليًا بالقصدير أو النيكل (طلاء ≥8μm). يمنع الطلاء الأكسدة ويثبت مقاومة التلامس. أثناء التركيب، امسح أسطح التوصيل بكحول لا مائي وضع شحمًا موصلًا (الأفضل أساسه الفضة). اربط البراغي بعزم الربط الموصى به (M8:15-20Nm، M10:25-30Nm، M12:40-50Nm). قم بمسح حراري بالأشعة تحت الحمراء لجميع وصلات القضبان كل ثلاثة أشهر — فرق درجة حرارة >15°C يتطلب إجراءً فوريًا.
الخطر-03
عزم ربط غير كافٍ لوصلات قضبان التوصيل يؤدي إلى مقاومة تلامس غير متساوية بين الوحدات مما يسبب ارتفاع حرارة موضعي
تحتوي مجموعة بطاريات نظام تخزين الطاقة على 10-20 وحدة متصلة على التوالي، مع 20-40 نقطة توصيل لقضبان التوصيل بين الوحدات. استخدام العمال لمفاتيح عادية والربط بالعين يمكن أن يؤدي إلى تقلبات في العزم تصل إلى ±40%. نقاط التوصيل ذات العزم غير الكافي تكون مقاومة التلامس فيها >100 ميكروأوم، بينما نقاط التوصيل العادية تكون <20 ميكروأوم — بفارق يزيد عن 5 مرات. خلال دورة شحن/تفريغ 1C، يكون ارتفاع درجة الحرارة عند نقاط التوصيل عالية المقاومة أعلى بـ 30-50 درجة مئوية من النقاط العادية. عادةً ما توضع مستشعرات درجة حرارة BMS كل 4-8 وحدات — إذا وقعت نقطة توصيل عالية المقاومة بين مستشعرين، لا يمكن لـ BMS اكتشاف الشذوذ، مما يؤدي إلى استمرار التسخين حتى فشل العزل أو الانفلات الحراري.
إجراءات التصحيح
يجب استخدام مفتاح عزم لوصلات قضبان التوصيل، مع الربط إلى القيمة المحددة ±5% (M8: 15-20 نيوتن متر، M10: 25-30 نيوتن متر، M12: 40-50 نيوتن متر). بعد التركيب، استخدم ميكروأومتر لقياس مقاومة التلامس نقطة بنقطة. يجب تفكيك وإعادة معالجة نقاط التوصيل التي تزيد عن 50 ميكروأوم (صنفرة + وضع شحم موصل + إعادة ربط). يُنصح بإضافة رقع حرارية (ملصقات حرارية متغيرة اللون، إنذار تغير اللون عند ارتفاع الحرارة) عند كل نقطة توصيل بين الوحدات لتعويض النقاط العمياء في أخذ عينات BMS.
رؤى خاصة بظروف التشغيل
المشكلة الكهربائية غالبًا ما تبدأ كمشكلة ميكانيكية في الوصلة
تشير صفحات الأبحاث الحديثة حول موصلات البطاريات إلى أن عزم الربط المسبق وسطح التلامس ومنطقة التلامس هي متغيرات في مقاومة التلامس الكهربائي. بالنسبة لشراء أنظمة تخزين الطاقة، هذا مفيد كخلفية آلية: يجب تحديد قضيب التوصيل والبرغي والحلقة وحالة السطح معًا
ما يجب التحقق منه
- 1تعامل مع عزم الربط أو قوة الشد المسبق كطريقة تثبيت مضبوطة، وليس كملاحظة تُترك لتركيب الموقع
- 2حدد تشطيب سطح التلامس ونظافته لأن المقاومة الكهربائية تتغير عند السطح البيني
- 3استخدم تفاصيل مجموعة الحلقات والطلاء للحفاظ على قوة التثبيت ثابتة بعد التجميع
- 4اطلب من المورد دليلًا على أن وصلة البرغي المقترحة تم التحقق منها لمادة قضيب التوصيل وبيئة التشغيل
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| طريقة الشد المسبق | الشد المسبق غير المحكم أو غير المتسق يمكن أن يزيد من مقاومة الوصلة والحرارة | طريقة عزم الربط/الشد المسبق، التحكم في الأدوات، متطلب إعادة الفحص، ومجموعة الحلقات |
| سطح التلامس | حالة السطح تؤثر على منطقة التلامس الكهربائي الفعلية | تشطيب السطح، الطلاء، طريقة التنظيف، ومعالجة مقاومة الأكسدة |
| مكونات الوصلة | اختيار البرغي والصامولة والحلقة يؤثر على كل من قوة التثبيت واستقرار الواجهة الكهربائية | درجة البرغي، نوع الحلقة، الطلاء، متطلب العزل، ووثيقة التحقق من المورد |
تُستخدم أوراق ScienceDirect لأغراض الخلفية الميكانيكية فقط. لا تستورد قيم اختبار المركبات الكهربائية كحدود لمشروع أنظمة تخزين الطاقة دون تحقق خاص بالمشروع
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
عزم ربط البراغي: النحاس والفولاذ غير قابلين للتبادل
سيتلف سن برغي النحاس عند ربطه بعزم قيم الفولاذ. مقارنة المادتين:
| مقاس البرغي | فولاذ مطلي بالقصدير 8.8 | نحاس مصمت | ملاحظات |
|---|---|---|---|
| M8 | — | 15–20 N·m | الوصلات المتداخلة الصغيرة على قضبان التوصيل 3–6 mm تستخدم عادة نحاسًا مصمتًا M8 |
| M10 | 46–57 N·m | 25–30 N·m | الوصلات المتداخلة الرئيسية على قضبان التوصيل 15×3–40×6 mm هي غالبًا M10؛ عزم الفولاذ ≈1.8× عزم النحاس عند نفس المقاس |
| M12 | 96–110 N·m | — | الوصلات المتداخلة الكبيرة ذات تيارات القصر العالية تستخدم فولاذًا مطليًا بالقصدير M12؛ لا يُستخدم النحاس المصمت M12 (خطر تلف السن) |
قيم العزم تفترض معامل احتكاك μ=0.14؛ اتبع في التطبيق العملي تقرير معامل العزم الخاص بالمورد.
المرجع الفني للقطاع
من مقاومة التلامس إلى الانفلات الحراري: كيف يتفاقم
مثال: قضيب توصيل نحاسي مطلي بالقصدير 15×3–40×6 mm، دائرة 100–300 A.
- 1براغٍ مربوطة بعزم ناقص أو بحمل غير متساوٍ (وصلات M10 المتداخلة هي الأكثر شيوعًا؛ يتم ضغط الغلاف العازل المنكمش حراريًا)
- 2ترتفع مقاومة التلامس من <10μΩ إلى >100μΩ — عند 200 A تقفز القدرة الحرارية من 0.4 W إلى 4 W
- 3ترتفع حرارة الوصلة المتداخلة من 40°C لتتجاوز 120°C (يتحمل العزل 80°C كحد أقصى)
- 4ترتفع حرارة الوحدات، يُجبر نظام BMS على خفض القدرة، ويستمر قضيب التوصيل في التسخين
- 5يؤدي التدوير الحراري للشحن/التفريغ إلى ارتخاء قوة الشد المسبق بنسبة 5–10% سنويًا (تقدير مرتبة) — العودة إلى الخطوة الأولى، حلقة مفرغة نحو الانفلات الحراري
يتضمن أرقامًا تقديرية للمرتبة؛ للاسترشاد عند الاختيار فقط.
المرجع الفني للقطاع
الصيانة بعد التسليم
ينطبق على: قضيب توصيل مطلي بالقصدير + عزل منكمش حراريًا + حلقات قفل (Nord-Lock أو حلقة قرصية نابضية).
- الشهر 1: أعد ربط كل براغي قضبان التوصيل مرة واحدة — تستقر أسطح التلامس الجديدة وترتخي (M10: 25–30 N·m للنحاس المصمت، 46–57 N·m للفولاذ المطلي بالقصدير)
- كل ثلاثة أشهر: امسح جميع نقاط الوصلات المتداخلة بالأشعة تحت الحمراء؛ فرق حرارة أعلى من 10°C يعني التوقف والفحص
- أي وصلة نحاس-ألمنيوم: استخدم صفيحة انتقالية Cu-Al أو معجونًا موصلًا، وإلا سيحدث تآكل جلفاني
ΔT >10°C هي عتبة موصى بها.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
الحل A
سكني/تجاري صغير <100kWh
اقتصادي
الحل B
تخزين طاقة الحاويات >500 كيلوواط ساعي
قياسي
الحل C
منصة بحرية / بيئة C5-M / أعلى متطلبات الحماية
أكثر من 25 عامًا
ممتاز
| A · الخطة أ · قضيب توصيل معزول مطلي بالقصدير القياسي | B · الخطة ب · قضيب التوصيل الرقائقي عالي التيار | C · الخطة ج · البيئة القاسية / التكوين البحري | |
|---|---|---|---|
| 1. قضيب توصيل معزول مطلي بالقصدير | |||
| المواصفة | 15×3mm~40×6mm | تصميم مخصص | عرض 20-120 مم |
| المادة | نحاس T2 مطلي بالقصدير ≥8μm + غلاف انكماش حراري عازل | رقائق نحاس T2 + فيلم عازل | نحاس T2 مطلي بالفضة |
| الدرجة | GB/T 5585 | UL 1973 | الموصلية ≥98% IACS |
| التشطيب | مجلفن بالغمس الساخن، ≥55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن، >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن، ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 2. قضيب توصيل معزول | |||
| المواصفة | قضيب توصيل + أنبوب انكماش حراري، المقطع العرضي يُختار حسب سعة التيار | تصميم مخصص | مخصص |
| المادة | نحاس T2 + مطلي بالقصدير ≥8μm | رقائق نحاس متعددة الطبقات بسمك 0.1 مم | راتنج إيبوكسي + 316L |
| الدرجة | عزل UL 94 V-0 | / | UL94 V-0 |
| التشطيب | مجلفن بالغمس الساخن، ≥55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن، >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن، ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 3. حلقة مسطحة | |||
| المواصفة | M10-M12 | M10-M12 | متعدد الطبقات 0.1 مم رقائق نحاس |
| المادة | فولاذ مقاوم للصدأ 304 | ستانلس ستيل 304 | نحاس T2 |
| الدرجة | A2 | A2 | — |
| التشطيب | مُخمَّل | معالجة سلبية | جلفنة بالغمس الساخن، ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 4. حلقة مسطحة | |||
| المواصفة | M10-M12 | M10-M12 | حد تغير اللون 60/70/80 درجة مئوية |
| المادة | فولاذ مقاوم للصدأ 304 | ستانلس ستيل 304 | — |
| الدرجة | A2 | A2 | — |
| التشطيب | مُخمَّل | معالجة سلبية | جلفنة بالغمس الساخن، ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 5. حلقة مسطحة | |||
| المواصفة | M10-M12 | M10-M12 | حسب مقطع قضيب التوصيل |
| المادة | فولاذ مقاوم للصدأ 304 | ستانلس ستيل 304 | بولي أوليفين مترابط |
| الدرجة | A2 | A2 | تحمل جهد ≥3 كيلو فولت |
| التشطيب | مُخمَّل | معالجة سلبية | جلفنة بالغمس الساخن، ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
1قضيب توصيل معزول مطلي بالقصدير
المواصفة
A
15×3mm~40×6mm
B
تصميم مخصص
C
عرض 20-120 مم
المادة
A
نحاس T2 مطلي بالقصدير ≥8μm + غلاف انكماش حراري عازل
B
رقائق نحاس T2 + فيلم عازل
C
نحاس T2 مطلي بالفضة
الدرجة
A
GB/T 5585
B
UL 1973
C
الموصلية ≥98% IACS
التشطيب
A
مجلفن بالغمس الساخن، ≥55 ميكرون وفقًا لمعيار ISO 1461
B
جلفنة بالغمس الساخن، >=55 ميكرومتر وفق ISO 1461
C
جلفنة بالغمس الساخن، ≥55 ميكرومتر وفقًا لمعيار ISO 1461
2قضيب توصيل معزول
المواصفة
A
قضيب توصيل + أنبوب انكماش حراري، المقطع العرضي يُختار حسب سعة التيار
B
تصميم مخصص
C
مخصص
المادة
A
نحاس T2 + مطلي بالقصدير ≥8μm
B
رقائق نحاس متعددة الطبقات بسمك 0.1 مم
C
راتنج إيبوكسي + 316L
الدرجة
A
عزل UL 94 V-0
B
/
C
UL94 V-0
التشطيب
A
مجلفن بالغمس الساخن، ≥55 ميكرون وفقًا لمعيار ISO 1461
B
جلفنة بالغمس الساخن، >=55 ميكرومتر وفق ISO 1461
C
جلفنة بالغمس الساخن، ≥55 ميكرومتر وفقًا لمعيار ISO 1461
3حلقة مسطحة
المواصفة
A
M10-M12
B
M10-M12
C
متعدد الطبقات 0.1 مم رقائق نحاس
المادة
A
فولاذ مقاوم للصدأ 304
B
ستانلس ستيل 304
C
نحاس T2
الدرجة
A
A2
B
A2
C
—
التشطيب
A
مُخمَّل
B
معالجة سلبية
C
جلفنة بالغمس الساخن، ≥55 ميكرومتر وفقًا لمعيار ISO 1461
4حلقة مسطحة
المواصفة
A
M10-M12
B
M10-M12
C
حد تغير اللون 60/70/80 درجة مئوية
المادة
A
فولاذ مقاوم للصدأ 304
B
ستانلس ستيل 304
C
—
الدرجة
A
A2
B
A2
C
—
التشطيب
A
مُخمَّل
B
معالجة سلبية
C
جلفنة بالغمس الساخن، ≥55 ميكرومتر وفقًا لمعيار ISO 1461
5حلقة مسطحة
المواصفة
A
M10-M12
B
M10-M12
C
حسب مقطع قضيب التوصيل
المادة
A
فولاذ مقاوم للصدأ 304
B
ستانلس ستيل 304
C
بولي أوليفين مترابط
الدرجة
A
A2
B
A2
C
تحمل جهد ≥3 كيلو فولت
التشطيب
A
مُخمَّل
B
معالجة سلبية
C
جلفنة بالغمس الساخن، ≥55 ميكرومتر وفقًا لمعيار ISO 1461
دليل الاختيار
غير متأكد؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| <100kWh سكني/تجاري صغير | الخطة A · قضيب توصيل قياسي مطلي بالقصدير | قضيب توصيل معزول مطلي بالقصدير (نحاس T2 مطلي بالقصدير ≥8μm، 15×3mm~40×6mm)، وفقًا لـ GB/T 5585، مثبتات وفقًا لـ ISO 898-1؛ بيئة داخلية C3 (ISO 12944-2) |
| بيئة داخلية C3 (ISO 12944-2) | الخطة A · قضيب توصيل قياسي مطلي بالقصدير | قضيب توصيل من نحاس T2 مطلي بالقصدير بطلاء لا يقل عن 8μm يقاوم الأكسدة ويحافظ على استقرار مقاومة التلامس، وفقًا لـ GB/T 5585 |
| C4 قاسٍ / حاوية >500kWh | الخطة B · قضيب توصيل رقائقي عالي التيار + قضيب توصيل مرن | قضيب التوصيل الرقائقي (رقائق نحاس T2 مصفحة + غشاء عازل، UL 1973) يخفض الممانعة للتيار المتردد بأكثر من 50% مع تبديد حراري أفضل؛ موصى به للتيار >500A؛ قضيب التوصيل المرن (رقائق نحاس متعددة الطبقات 0.1mm) لامتصاص الاهتزاز والتمدد الحراري |
A
الخطة أ · قضيب توصيل معزول مطلي بالقصدير القياسي
معيار C3، سكني/تجاري صغير <100kWh
المرجع: ISO 898-1, GB/T 3098.1

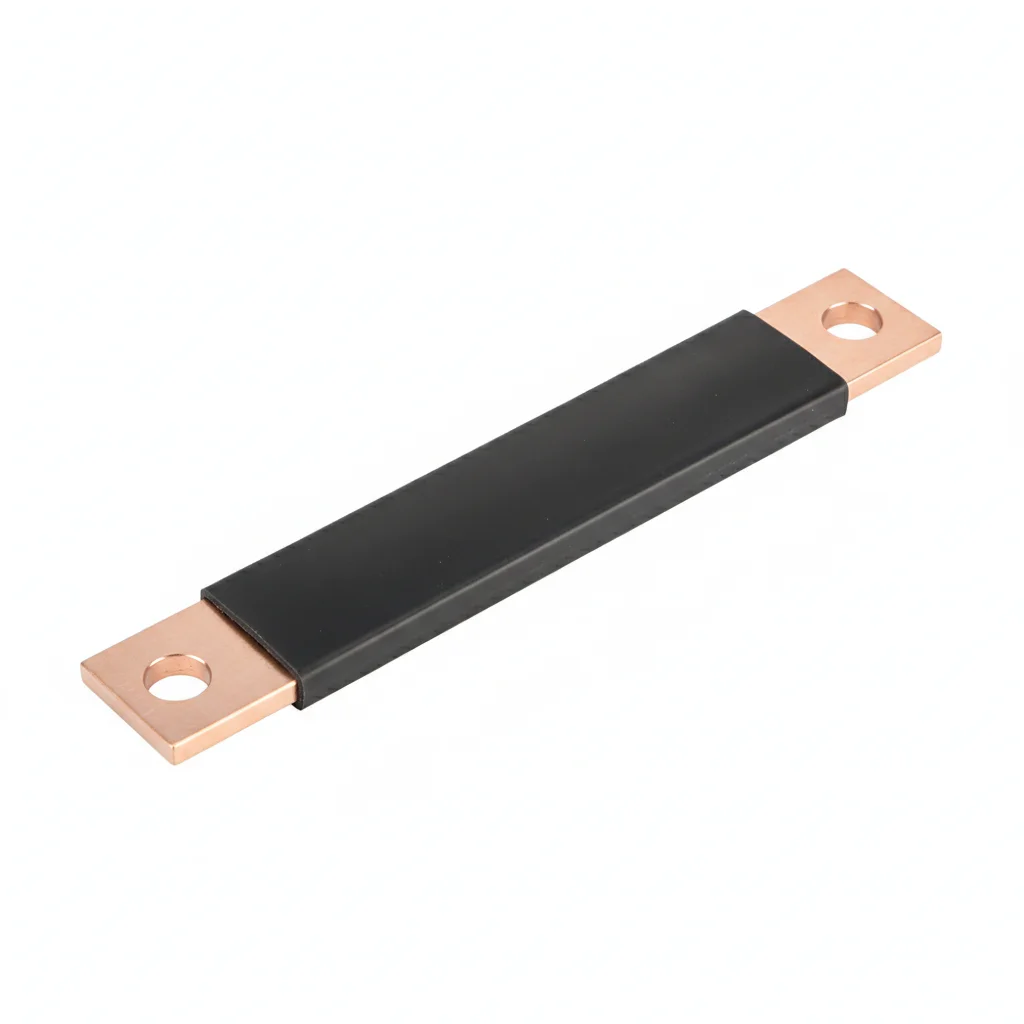

قضيب توصيل معزول مطلي بالقصدير
نحاس T2 مطلي بالقصدير ≥8μm + غلاف انكماش حراري عازل · GB/T 5585
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
| قضيب توصيل معزول مطلي بالقصدير | قضيب توصيل معزول | حلقة مسطحة | حلقة مسطحة | حلقة مسطحة | |
|---|---|---|---|---|---|
| المواصفة | 15×3mm~40×6mm | قضيب توصيل + أنبوب انكماش حراري، المقطع العرضي يُختار حسب سعة التيار | M10-M12 | M10-M12 | M10-M12 |
| المادة | نحاس T2 مطلي بالقصدير ≥8μm + غلاف انكماش حراري عازل | نحاس T2 + مطلي بالقصدير ≥8μm | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 |
| الدرجة | GB/T 5585 | عزل UL 94 V-0 | A2 | A2 | A2 |
| التشطيب | مجلفن بالغمس الساخن، ≥55 ميكرون وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن، ≥55 ميكرون وفقًا لمعيار ISO 1461 | مُخمَّل | مُخمَّل | مُخمَّل |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C2 (ISO 12944-2) | C2 (ISO 12944-2) | C2 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -40 درجة مئوية إلى +150 درجة مئوية | -40 درجة مئوية إلى +150 درجة مئوية | -40 درجة مئوية إلى +150 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.005 كجم | ~0.005 كجم | ~0.005 كجم |
| MOQ | 100 قطعة | 100 قطعة | 500 قطعة | 500 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | كيس بلاستيكي | كيس بلاستيكي | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 | ISO 7089 |
| الاستخدام | التوصيل بين الخلايا | التوصيل التسلسلي لوحدات البطارية | توزيع الحمل | توزيع الحمل | توزيع الحمل |
التركيب والصيانة
خطوات التركيب
- نظّف جميع أسطح التلامس باستخدام كحول الأيزوبروبيل (نقاء 99.9%). تحقق من استواء السطح ضمن 0.1 مم لكل 100 مم باستخدام مسطرة حافة ومقياس محسوس.
- ضع مركبًا موصلًا كهربائيًا مصنفًا للخدمة المستمرة عند 200 درجة مئوية على جميع أسطح التلامس. ضع حلقات زنبركية من الفولاذ المقاوم للصدأ من نوع Belleville (DIN 6796) تحت رأس البرغي والصامولة.
- اربط البراغي بنمط نجمي بدءًا من المنتصف. M10 درجة 8.8: عزم الربط 42 نيوتن متر +/- 2 نيوتن متر باستخدام مفتاح عزم معاير بشهادة دقة 3%.
- قم بقياس مقاومة التلامس عبر كل وصلة مثبتة بتيار اختبار 100 أمبير تيار مستمر. القيمة القصوى المقبولة: 8 ميكروأوم. سجل جميع القيم في تقرير التشغيل.
- ضع طلاء ختم عزم الدوران عبر رأس البرغي والحلقة والصامولة. صوّر كل وصلة مكتملة لحزمة توثيق ضمان الجودة الأساسية.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي مقابل مواصفات الخدمة. استخدم مفتاح عزم معاير. وثّق جميع القيم. |
| تخطي تحضير السطح قبل التجميع | يسبب التلوث فشلًا مبكرًا للوصلة. يبدأ التآكل عند أسطح التلامس خلال 6 أشهر. | نظّف جميع الأسطح بالمذيب المحدد. افحص قبل التجميع. ضع طلاءً واقيًا حيثما هو محدد. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أقرب). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد (M10: <32 نيوتن متر، M12: <56 نيوتن متر). استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدال جميع البراغي الحرجة. وثّق جميع القيم في نظام إدارة الأصول مع التاريخ ومعرف المفتش. الحد الأقصى المسموح لفقدان الشد: 15% من القيمة الأساسية.
B
الخطة ب · قضيب التوصيل الرقائقي عالي التيار
بيئة قاسية C4 لتخزين طاقة الحاويات >500 كيلوواط ساعي
المرجع: ISO 898-1, GB/T 3098.1

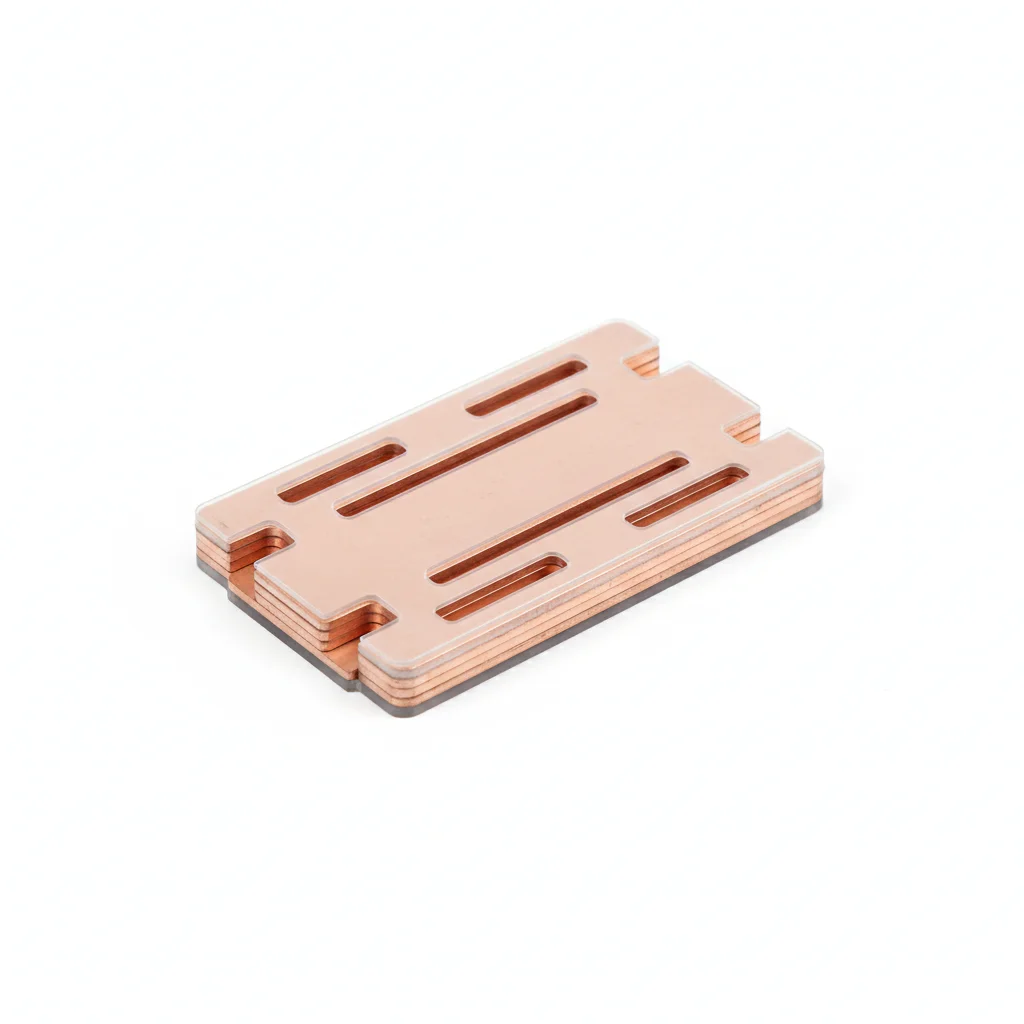

قضيب توصيل رقائقي
رقائق نحاس T2 + فيلم عازل · UL 1973

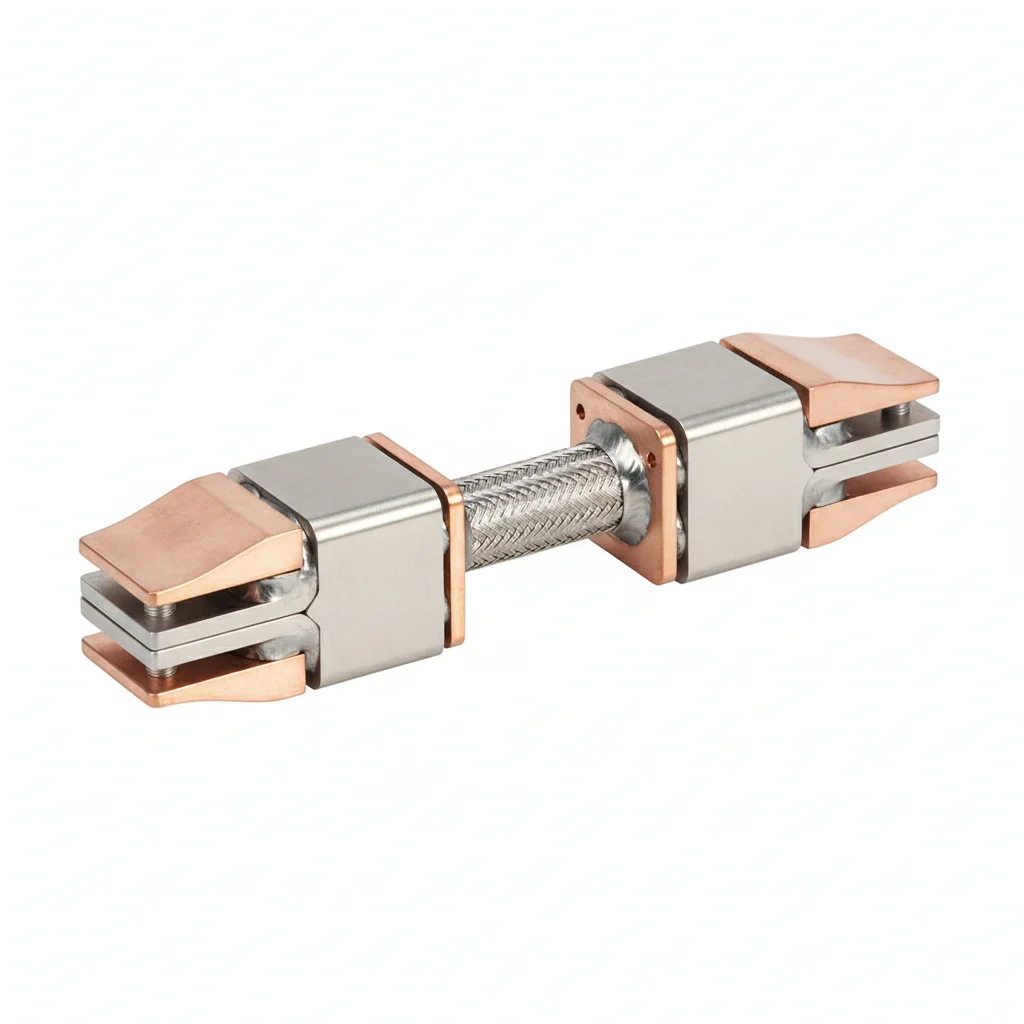

قضيب توصيل مرن
رقائق نحاس متعددة الطبقات بسمك 0.1 مم · /
حلقة مسطحة
ستانلس ستيل 304 · A2
حلقة مسطحة
ستانلس ستيل 304 · A2
حلقة مسطحة
ستانلس ستيل 304 · A2
| قضيب توصيل رقائقي | قضيب توصيل مرن | حلقة مسطحة | حلقة مسطحة | حلقة مسطحة | |
|---|---|---|---|---|---|
| المواصفة | تصميم مخصص | تصميم مخصص | M10-M12 | M10-M12 | M10-M12 |
| المادة | رقائق نحاس T2 + فيلم عازل | رقائق نحاس متعددة الطبقات بسمك 0.1 مم | ستانلس ستيل 304 | ستانلس ستيل 304 | ستانلس ستيل 304 |
| الدرجة | UL 1973 | / | A2 | A2 | A2 |
| التشطيب | جلفنة بالغمس الساخن، >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن، >=55 ميكرومتر وفق ISO 1461 | معالجة سلبية | معالجة سلبية | معالجة سلبية |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C2 (ISO 12944-2) | C2 (ISO 12944-2) | C2 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -40 درجة مئوية إلى +150 درجة مئوية | -40 درجة مئوية إلى +150 درجة مئوية | -40 درجة مئوية إلى +150 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.005 كجم | ~0.005 كجم | ~0.005 كجم |
| MOQ | 100 قطعة | 100 قطعة | 500 قطعة | 500 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | كيس بلاستيكي | كيس بلاستيكي | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 | ISO 7089 |
| الاستخدام | توصيل عالي التيار بين الوحدات، محاثة منخفضة | توصيل بين الوحدات مع الاهتزاز/التمدد الحراري | توزيع الحمل | توزيع الحمل | توزيع الحمل |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم من جميع الأسطح باستخدام الأسيتون في منطقة جيدة التهوية. ارتدِ قفازات نيتريل — زيوت الجلد تلوث أسطح التلامس وتزيد المقاومة.
- ضع مركبًا مانعًا للتآكل بدرجة بحرية (مقاوم لدرجات حرارة -40 إلى +150 درجة مئوية). استخدم حلقات بلفيل مطلية بـ PTFE لمقاومة رذاذ الملح وفق اختبار ASTM B117 لمدة 1000 ساعة.
- اربط بنمط متقاطع في 3 مرات: المرحلة الأولى عند 30% (13 نيوتن متر)، المرحلة الثانية عند 60% (25 نيوتن متر)، المرحلة الثالثة عند 100% (42 نيوتن متر). انتظر 5 دقائق على الأقل بين المرات للسماح بارتخاء البرغي.
- ركّب غطاءً واقيًا من المطاط السيليكوني (بدرجة حماية IP54 كحد أدنى) فوق كل وصلة مكتملة. يجب أن يتحمل الغطاء التعرض المستمر في الهواء الطلق من -40 إلى +120 درجة مئوية.
- ركّب عينة مراقبة التآكل (فولاذ SAE 1010، 25×50×3 مم) على بعد 300 مم من قضيب التوصيل. سجل الكتلة الأولية والتقط صورة لحساب معدل التآكل الأساسي.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي مقابل مواصفات الخدمة. استخدم مفتاح عزم معايرًا. وثّق جميع القيم. |
| تخطي تحضير السطح قبل التجميع | يسبب التلوث فشلًا مبكرًا للوصلة. يبدأ التآكل عند أسطح التلامس خلال 6 أشهر. | نظف جميع الأسطح بالمذيب المحدد. افحص قبل التجميع. ضع طبقة واقية حيثما هو محدد. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أقرب). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد (M10: <32 نيوتن متر، M12: <56 نيوتن متر). استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدال جميع البراغي الحرجة. وثّق جميع القيم في نظام إدارة الأصول مع التاريخ ومعرف المفتش. الحد الأقصى المسموح لفقدان الشد: 15% من القيمة الأساسية.
C
الخطة ج · البيئة القاسية / التكوين البحري
بيئة C4 قاسية على المنصات البحرية / بيئة C5-M / أعلى متطلبات الحماية
المرجع: ISO 898-1, GB/T 3098.1
قضيب توصيل مرن
نحاس T2 · —
| قضيب توصيل مطلي بالفضة | دعم قضيب التوصيل الإيبوكسي | قضيب توصيل مرن | رقعة مراقبة درجة حرارة قضيب التوصيل | غطاء انكماش حراري لعزل قضيب التوصيل | |
|---|---|---|---|---|---|
| المواصفة | عرض 20-120 مم | مخصص | متعدد الطبقات 0.1 مم رقائق نحاس | حد تغير اللون 60/70/80 درجة مئوية | حسب مقطع قضيب التوصيل |
| المادة | نحاس T2 مطلي بالفضة | راتنج إيبوكسي + 316L | نحاس T2 | — | بولي أوليفين مترابط |
| الدرجة | الموصلية ≥98% IACS | UL94 V-0 | — | — | تحمل جهد ≥3 كيلو فولت |
| التشطيب | جلفنة بالغمس الساخن، ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن، ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن، ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن، ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن، ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | تيار عالي مقاومة منخفضة | دعم عزل الجهد العالي | تعويض الاهتزاز في التوصيلات | مساعدة الفحص | حماية عزل قضيب التوصيل |
التركيب والصيانة
خطوات التركيب
- يجب إجراء اختبار التحقق من المادة (PMI) على 100% من البراغي قبل التركيب. تحقق من أن تعيين UNS يطابق الشهادة باستخدام محلل XRF محمول. افصل حسب رقم الصبة.
- ضع مركب NO-OX-ID A-Special الكهربائي المشترك وفقًا لمواصفات الشركة المصنعة. قم بتركيب حلقات Belleville المغلفة بـ PTFE لمقاومة المواد الكيميائية في بيئة رذاذ الملح البحرية.
- اربط باستخدام شداد هيدروليكي (وليس مفتاح عزم) لتحقيق الدقة في البراغي الكبيرة. برغي M12 مزدوج (UNS S32205): عزم نهائي 65 نيوتن متر. تحقق باستخدام حلقة مؤشر شد مباشر.
- قم بتركيب مزدوجة حرارية من النوع K على 25% على الأقل من الوصلات لمراقبة درجة الحرارة المستمرة عبر SCADA. نقطة الإنذار: 15 درجة مئوية فوق درجة الحرارة المحيطة عند التيار المقنن. تحليل الاتجاهات شهريًا.
- ضع مادة مانعة للتسرب من السيليكون (RTV) على جميع الأسطح المكشوفة للأجهزة. قم بتركيب منفس مزيل للرطوبة (هلام السيليكا، سعة 500 جرام) في العلبة للحفاظ على رطوبة نسبية أقل من 40%.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البراغي لظروف الخدمة | يفشل البرغي تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا لمواصفات الخدمة. استخدم مفتاح عزم معاير. وثق جميع القيم. |
| تخطي تحضير السطح قبل التجميع | يسبب التلوث فشلًا مبكرًا للوصلة. يبدأ التآكل عند أسطح التلامس خلال 6 أشهر. | نظف جميع الأسطح بالمذيب المحدد. افحص قبل التجميع. ضع طبقة حماية حيثما هو محدد. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80% من العزم المحدد (M10: <32 نيوتن متر، M12: <56 نيوتن متر). استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدال جميع البراغي الحرجة. وثق جميع القيم في نظام إدارة الأصول مع التاريخ ومعرف المفتش. الحد الأقصى المسموح لفقدان الشد: 15% من خط الأساس.
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
الأسئلة الشائعة
الأسئلة الشائعة
ما وراء المواصفات الفنية
العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.
عرض القدرات →
