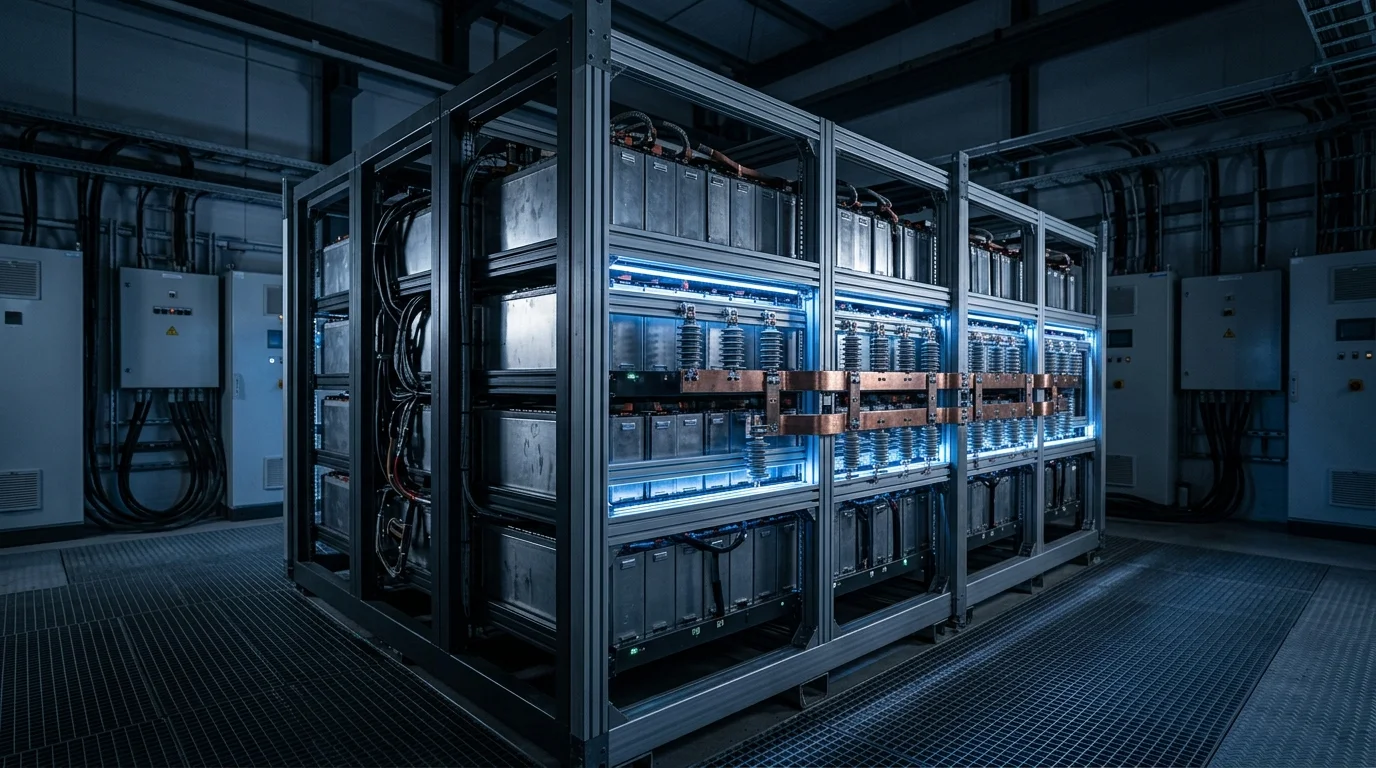

دليل اختيار عناصر التثبيت والموصلات الكهربائية لأنظمة تخزين الطاقة
اختيار حسب مستويات القدرة الثلاثة: سكنية (5-10kWh)، تجارية وصناعية (50-100kWh)، وحاوية (1-5MWh). برغي معزول ≥2kV، قضبان توصيل نحاسية مطلية بالقصدير لمقاومة الأكسدة، موصلات من الفولاذ المقاوم للصدأ 304 لأنابيب التبريد بالسائل. استنادًا إلى UL 9540، IEC 62619، وغيرها من المعايير.
مقارنة الحلول
مقارنة الاختيار حسب سعة تخزين الطاقة
تُقسم أنظمة تخزين الطاقة إلى ثلاثة مستويات سعة، لكل منها متطلبات مختلفة لمستوى العزل، وسعة حمل التيار، وطريقة التبريد.
| الحل | السعة المطبقة | المنتجات الأساسية | مستوى العزل | الأساس المعياري | التوصية |
|---|---|---|---|---|---|
| تخزين الطاقة السكني (5-10 كيلوواط ساعة) | نظام تخزين الطاقة السكني المثبت على الجدار | براغي معزولة M6-M8 (PA66+GF30%)، قضيب نحاس 30×3 مم مطلية بالقصدير، حلقة إحكام EPDM. تركيب على الجدار. | منخفض عملية التغليف بالزنك للصلب الكربوني ناضجة، بأقل تكلفة شراء للدفعات السكنية | جهد التحمل ≥1500 فولت تيار مستمر، درجة مقاومة اللهب V0 (UL94) | الطاقة الشمسية المنزلية + التخزين، تركيب في الشرفة/المرآب |
| تخزين الطاقة التجارية والصناعية (50-100 كيلوواط ساعة) الخيار الأفضل | خزانة/حاوية تخزين الطاقة التجارية والصناعية | براغي معزولة M8-M12 (PA66+GF≥30%)، قضيب نحاس 50×5 مم مطلية بالقصدير، موصل سريع للتبريد السيل (جسم صمام من الفولاذ المقاوم للصدأ 304). تركيب في الخزانة. | متوسط تحسين مستوى مقاومة التآكل للستانلس ستيل، مع علاوة المواد حوالي 30% | جهد التحمل ≥1500 فولت تيار مستمر، الموصل السريع للتبريد السيل يتحمل ضغط 1.6 ميغاباسكال، عمر السحب ≥5000 دورة | قص القمم للمصانع/مراكز التسوق، يتطلب إدارة حرارية نشطة |
| تخزين الطاقة بالحاوية (1-5 ميغاواط ساعة) | حاوية محطة تخزين الطاقة واسعة النطاق | براغي معزولة M12-M16 (جهد التحمل ≥2000 فولت تيار مستمر)، قضيب نحاس 80×8 مم مطلية بالقصدير، نوابض قرص Belleville (مادة 51CrV4). أنابيب التبريد السيل DN15-DN25. | مرتفع حماية التآكل من المستوى C5-M تتطلب طلاء متعدد الطبقات، وتصميم العمر الطويل الخارجي يرفع التكاليف | جهد الت الحمل ≥2000 فولت تيار مستمر، حمولة نوابض القرص 500-5000 نيوتن تعوض عن التمدد والانكماش الحراري بسبب فرق درجة الحرارة 40 درجة مئوية | محطات تخزين الطاقة على مستوى الشبكة، تتطلب موثوقية عالية وعمر طويل |
تم تجميع المعلومات أعلاه من UL 9540، IEC 62619، IEC 62619، والمواد العامة في الصناعة.
قرار الاختيار
اختيار تفصيلي لعتاد تخزين الطاقة
تغطي الفئات الثلاث التالية المكونات الأساسية لعتاد أنظمة تخزين الطاقة.
01
مثبتات حوض البطارية
مناسبة لتثبيت وحدات البطارية في تخزين الطاقة السكني/تجاري وصناعي/حاوية، ملائمة لمتطلبات العزل ومقاومة الاهتزازات
- براغي معزولة PA66+GF30% + نوابض قرص Belleville (51CrV4) + حلقات إحكام EPDM. عزم الربط 2-8 نيوتن متر
- عزل ≥2 كيلو فولت يمنع الدوائر القصيرة، نوابض القرص تعوض عن التمدد والانكماش الحراري بسبب فرق درجة الحرارة 40 درجة مئوية، مضاد للارتخاء >15 سنة
مثبتات حوض البطارية — الحل →
02
موصلات قضبان النحاس
مناسبة للتوصيلات عالية التيار بين مجموعات البطارية والجهد المستمر لـ PCS
- شريط نحاسي T2 بمقاسات 30×3~80×8mm مغلف بالقصدير ≥5μm. الموصلية ≥97% IACS، ارتفاع درجة الحرارة ≤65K
- طلاء القصدير يمنع الأكسدة، مما يضمن مقاومة تلامس مستقرة على المدى الطويل، يدعم جهد DC 1500 فولت
موصلات قضبان النحاس — الحل →
03
قطع أنابيب التبريد السيل
مناسب لـ وصلات الأنابيب والإحكام في أنظمة التبريد بالسوائل لتخزين الطاقة في الحاويات.
- جسم صمام الموصل السريع من فولاذ مقاوم للصدأ 304 + حلقة إحكام EPDM/FKM. يتحمل ضغط 1.6 ميغاباسكال، DN15-DN25
- فولاذ مقاوم للصدأ 304 مقاوم للتآكل، السحب ≥5000 دورة بدون تسرب، متوافق مع وسيط التبريد محلول الإيثيلين جلايكول
قطع أنابيب التبريد السيل — الحل →
📌 مكونات العزل بناءً على درجة مقاومة اللهب UL 94 V0. طلاء القصدير على قضبان النحاس بناءً على IEC 62619. الموصلات للتبريد السيل بناءً على ISO 7241.
الموصلات الكهربائية
طيف كامل من الوصلات لنظم تخزين الطاقة
يغطي عتاد نظام تخزين الطاقة جميع السيناريوهات بما في ذلك تثبيت حوض البطارية، وتوصيل قضبان النحاس، وأنابيب التبريد السيل، وحماية العزل، وإحكام الخزانة، ودخول الكابلات. تم اختيار الفئات الرئيسية الثلاث التالية للاختيار السريع:
قطع حماية العزل
- المعايير الرئيسية：حلقات العزل، أكمام البرغي المعزولة، قنوات الكابلات مقاومة للهب، أحجبة العزل
- نصيحة الاختيار：الجهد المقاوم ≥2kV هو متطلب أساسي. خزانات تخزين الطاقة كبيرة السعة تتطلب فواصل من راتنج الإيبوكسي (جهد مقاوم >10kV).
قطع إحكام وحماية الخزانة
- المعايير الرئيسية：شرائط إحكام EPDM، صمامات مقاومة للماء وقابلة للتنفس، غدد الكابلات
- نصيحة الاختيار：يُوصى بأن يكون مستوى إحكام الخزانة IP65 أو أعلى. صمامات مقاومة للماء وقابلة للتنفس تمنع التكثف مع السماح بالتهوية وتبديد الحرارة.
قطع ترقية قضبان النحاس والتوصيل الكهربائي
- المعايير الرئيسية：قضبان نحاس معزولة، قضبان نحاس متعاكبة، قضبان نحاس مرنة، دعامات قضبان النحاس
- نصيحة الاختيار：تقلل قضبان النحاس المتعاكبة بشكل كبير من الحث التافه (خفض أكثر من 40% مقارنة بقضبان النحاس من نفس المقطع العرضي). تعطي الأولوية لسيناريوهات التيار العالي.
عملية اتخاذ القرار
عملية اختيار العتاد لأنظمة تخزين الطاقة
STEP 01
تحديد سعة النظام
سكنية (5-10 كيلوواط ساعة)/تجارية وصناعية (50-100 كيلوواط ساعة)/حاوية (1-5 ميغاواط ساعة) تختار مواصفات مختلفة
STEP 02
تأكيد متطلبات العزل
فرق الجهد بين حزم البطارية هو 1500 فولت تيار مستمر، جهد تحمل البراغي المعزولة ≥ أقصى جهد للنظام
STEP 03
اختيار حل مقاومة التآكل
لتخزين الطاقة الداخلي، اختر PA66+EPDM؛ للمناطق الخارجية/الساحلية، اختر فولاذ مقاوم للصدأ + مطاط الفلور (FKM)
الحالات الهندسية
مرجع التكوين الصناعي النموذجي
تم تجميع التكوينات التالية بناءً على UL 9540 ومواد التصميم من مصنعي تخزين الطاقة الرئيسيين.
| عنصر التكوين | المواصفات/المتطلبات النموذجية | الأساس التصميمي/المصدر |
|---|---|---|
| برغي معزول | PA66+GF30%، M8×25، جهد التحمل 1500 فولت تيار مستمر، مقاومة اللهب V0 | UL 94 V0 |
| قضيب نحاس مطلية بالقصدير | T2 نحاس 50×5mm، طلاء القصدير ≥5μm، موصلية ≥97% IACS | IEC 62619 |
| نوابض قرص Belleville | 51CrV4، القطر الخارجي 25 مم، الحمولة 2000 نيوتن، التعويض 0.3 مم | DIN 2093 |
| حلقة إحكام EPDM | القطر الداخلي 20 مم × القطر المقطع العرضي 3 مم، نطاق درجة الحرارة -40~+150 درجة مئوية | ASTM D2000 |
| موصل سريع للتبريد السيل | ستانلس ستيل 304، DN20، يتحمل ضغط 1.6 ميغاباسكال | ISO 7241-B |
| صامولة قفل | M8-M12، إدراج نايلون، عزم القفل ≥15 نيوتن متر | ISO 10511 |
⚠️ التكوينات أعلاه هي حلول مرجعية نموذجية. يجب الجمع بين الاختيار النهائي مع تصميم حزمة البطارية ومتطلبات شهادة النظام.
نموذج لقائمة BOM نموذجية
قدم الرسومات الكهربائية أو معايير نظام تخزين الطاقة، وسنقوم بتنسيق BOM مجانًا—مواصفات وكميات البراغي المعزولة، وقضبان النحاس، وموصلات التبريد السيل، وحلقات الإحكام.
احصل على BOM مجاني →المنتجات الداعمة ذات الصلة
قد تتطلب مشاريع تخزين الطاقة أيضًا:
تُستخدم المنتجات أعلاه معًا بشكل متكرر في هندسة تخزين الطاقة.
الأساس الفني
الأساس الفني والمعايير المرجعية (انقر للتوسيع)
تم تجميع المعايير الفنية على هذه الصفحة بناءً على المعايير العامة التالية.
معايير المثبتات ومقاومة التآكل
- ISO 898-1:2013 — الخصائص الميكانيكية للمثبتات
نطاق التطبيق:اختيار درجة القوة - ISO 3506-1:2020 — المثبتات من فولاذ مقاوم للصدأ
نطاق التطبيق:اختيار 304/316L - ISO 1461:2022 — طلاءات التغليف بالزنك الساخن
نطاق التطبيق:تصنيف ≥65/85μm
معايير تخزين الطاقة
- UL 9540A — الهروب الحراري لأنظمة تخزين الطاقة
نطاق التطبيق:اختبار على مستوى الوحدة - IEC 62619:2022 — سلامة بطاريات تخزين الطاقة
نطاق التطبيق:السلامة الميكانيكية للعزل - UL 1973 — تخزين الطاقة الثابتة
نطاق التطبيق:متطلبات التصميم الهيكلي
الاستعلام عن المعايير
تنبيه: تم تجميع المعايير الفنية من المعايير المتاحة العامة. للتصميمات المحددة، يرجى استشارة مهندس محترف.
