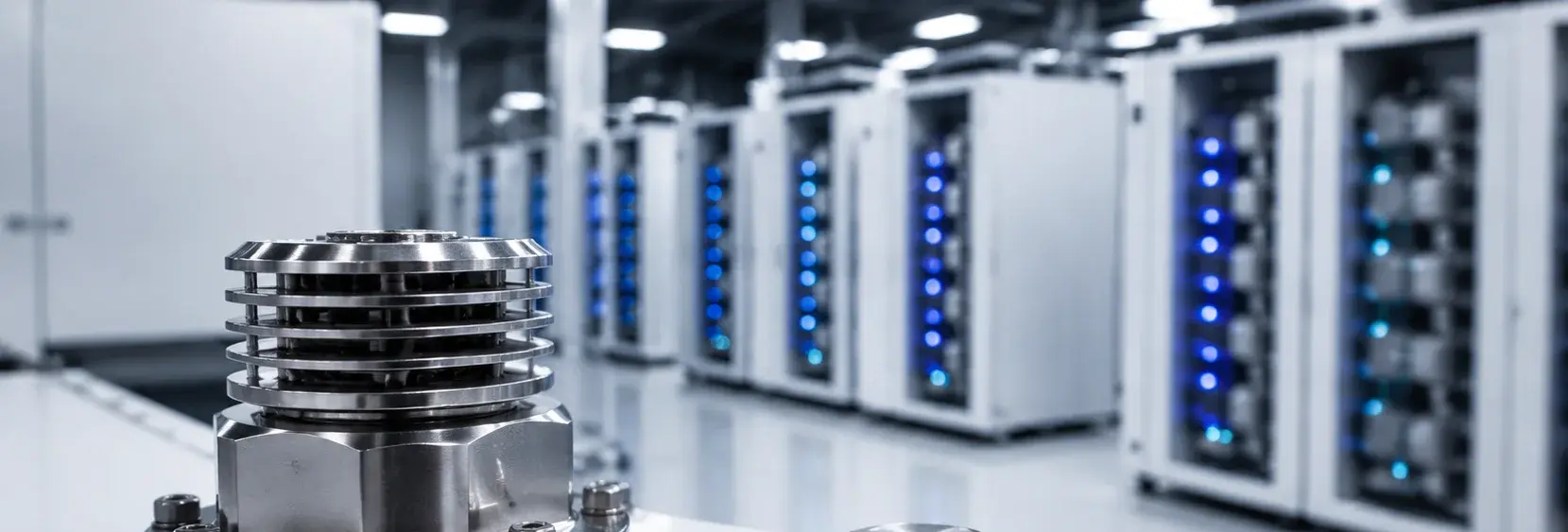

اختيار صمام التنفس لتخزين الطاقة
تؤدي تقلبات درجات الحرارة أثناء دورات الشحن/التفريغ إلى تغيرات في الضغط يمكن أن تضر بأختام الخزانة. يمنع صمام التنفس دخول الماء والتكثف. تقارن هذه الصفحة بين أغشية PTFE والمعدن الملبد وصمامات تخفيف الضغط للبيئات الداخلية والخارجية والقاسية.
تدقيق المخاطر // التشخيص الهندسي
دليل أخطاء الشراء
"هذه الأمور تحدث كل يوم على خط الإنتاج."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
صمام التنفس صغير الحجم يؤدي إلى عدم كفاية سعة تخفيف الضغط
أثناء الانفلات الحراري للبطارية، يرتفع الضغط الداخلي بشكل حاد خلال ثوانٍ (من الضغط الطبيعي إلى عشرات أو حتى مئات الكيلوباسكال). إذا اعتمدت الخزانة فقط على صمام تنفس قياسي، فإن سرعة تخفيف الضغط لا تستطيع مواكبة ذلك، مما يسبب تراكمًا مستمرًا للضغط الداخلي، وتمزق باب الخزانة، وإطلاق اللهب والغازات السامة، مما يزيد من حدة الحادث.
إجراءات التصحيح
يجب تجهيز خزائن تخزين الطاقة بصمام تنفس مقاوم للماء (للاستخدام اليومي) وصمام تخفيف ضغط أمان (لحالات الطوارئ الناتجة عن الانفلات الحراري). اختر صمام التنفس بناءً على الحجم الداخلي للخزانة: لخزانة بحجم 1 متر مكعب، سعة التهوية الموصى بها ≥500 مل/دقيقة عند 7 كيلوباسكال. اضبط صمام تخفيف الضغط على 50-200 مليبار (قابل للتعديل)، مع مساحة تخفيف ≥100 سم²/ميجاواط ساعي.
الخطر-02
انسداد غشاء التنفس يؤدي إلى تكثف داخلي في الخزانة
في خزائن تخزين الطاقة الخارجية، يصبح غشاء PTFE لصمام التنفس مسدودًا تدريجيًا في البيئات المتربة والمالحة. هذا يقلل من سعة التهوية، مما يمنع الرطوبة الداخلية من الهروب. يتشكل التكثف على الأسطح الباردة لوحدات البطارية، وتسقط قطرات الماء على موصلات الوحدات، وينخفض مقاومة العزل، ويطلق نظام إدارة البطارية إنذارًا.
إجراءات التصحيح
يوصى باستخدام صمامات تنفس بتصميم غطاء واقٍ (يمنع تأثير المطر المباشر ودخول الغبار). أثناء الفحوصات الربع سنوية، انفخ بلطف غشاء PTFE من الخارج بالهواء المضغوط (لإزالة الغبار السطحي). في المناطق الساحلية/المتربة، زد تكرار الفحص إلى شهري. استبدل صمام التنفس عندما تنخفض سعة التهوية بأكثر من 50%.
الخطر-03
التركيب الخاطئ لصمام التنفس من حيث الموضع أو الاتجاه يؤدي إلى ارتجاع مياه الأمطار
يجب تركيب صمام التنفس على الجانب العلوي الأوسط من الخزانة (150-300 مم من الأعلى)، مع توجيه غشاء PTFE للخارج. تحدث ثلاثة أخطاء شائعة في الممارسة: ① التركيب في أسفل الخزانة – المياه المتراكمة تغمر غشاء التنفس مباشرة، مما يفقد وظيفة التهوية ويخلق مسارًا لدخول المياه؛ ② التركيب رأسًا على عقب (الغشاء للداخل) – مياه الأمطار تصطدم بسطح الغشاء مباشرة، ويتم اختراق حجم المسام 0.2 ميكرون تحت ضغط ماء >5 كيلو باسكال؛ ③ التركيب على سطح الخزانة – قطرات الطنف أو مياه التكثف تتدفق على طول جدار الخزانة إلى صمام التنفس وتتسرب. أي من هذه الأخطاء سيسبب دخول المياه إلى الخزانة. بعد دخول المياه، تنخفض مقاومة عزل وحدة البطارية من >100 ميجا أوم إلى <1 ميجا أوم، ويبلغ نظام إدارة البطارية عن خطأ في العزل ويغلق.
إجراءات التصحيح
قم بتركيب صمام التنفس على الجانب العلوي الأوسط من الخزانة (200 مم من الأعلى، ≥400 مم من الأسفل)، مع توجيه غشاء PTFE للخارج وميله لأسفل بزاوية 5-10 درجات (لمنع الاصطدام المباشر بمياه الأمطار). قم بتركيب حافة تقطير (غطاء مطر) فوق جسم الصمام لتحويل المياه المتدفقة على جدار الخزانة بعيدًا عن فتحة الصمام. بعد التركيب، قم بإجراء اختبار رش الماء لمدة 10 دقائق للتأكد من عدم وجود تسرب للمياه داخل الخزانة. ضع مادة مانعة للتسرب حول صمام التنفس ضمن نطاق 50 مم لتعزيز العزل المائي.
رؤى خاصة بظروف التشغيل
اختيار صمام التنفس: 3 فحوصات حرجة
صمام التنفس هو مكون صغير ولكنه حاسم لسلامة خزانة تخزين الطاقة. الاختيار الخاطئ يمكن أن يؤدي إلى التكاثف، أو دخول الماء، أو تخفيف غير كافٍ للضغط أثناء الانفلات الحراري. استخدم هذه الفحوصات لتحديد الصمام المناسب لبيئتك
ما يجب التحقق منه
- 1صمامات غشاء PTFE (M12×1.5) مناسبة للاستخدام الداخلي/الخارجي العام (C3) لموازنة الضغط اليومي؛ خطر الانسداد في البيئات المتربة أو رذاذ الملح
- 2الصمامات المعدنية الملبدة (M20×1.5، 316L) مناسبة للاستخدام الخارجي/الساحلي (C4) مع تدفق أعلى وIP69K؛ أضف صمام تخفيف ضغط السلامة للانفلات الحراري
- 3موضع التركيب: الجانب العلوي الأوسط من الخزانة، مع توجيه الغشاء للخارج. التركيب في الأسفل أو مقلوبًا يسبب دخول الماء
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| فئة التآكل البيئي | تحدد المادة وتصنيف IP اللازم لمنع التآكل والانسداد | C3 (داخلي) → PTFE+PA66؛ C4 (خارجي) → 316L معدني ملبد؛ C5-M (بحري) → 316L أو دوبلكس |
| متطلبات تخفيف الضغط للانفلات الحراري | صمام التنفس القياسي لا يمكنه تخفيف الارتفاع السريع للضغط؛ قد تتمزق الخزانة | أضف صمام تخفيف ضغط السلامة (DN50، 50-200mbar) أو صمام مقاوم للانفجار (DN80) وفقًا لـ UL 9540A |
| موضع التركيب والاتجاه | الموضع الخاطئ يسبب دخول الماء أو التكاثف؛ تنخفض مقاومة العزل | الجانب العلوي الأوسط، مع توجيه الغشاء للخارج، وليس في الأسفل أو الأعلى |
يجب اختبار جميع صمامات التنفس وفقًا لـ IEC 60529 لتصنيف IP. لسيناريوهات الانفلات الحراري، راجع UL 9540A وNFPA 855 لمتطلبات تخفيف الضغط
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
حلقة تنفيس الهروب الحراري: حدد مواصفات كل جزء
افحص حلقة التنفيس جزءًا بجزء — المادة والمقاس ودورة الاستبدال؛ أي خطأ في عزم الربط أو المادة في أي موضع يؤدي إلى فشل مسار التنفيس.
| الجزء | المادة / المخطط | المقاس | المعاملات الرئيسية | دورة الاستبدال |
|---|---|---|---|---|
| مسامير شفة فتحة التنفيس | 316L | M6–M8 | يجب ضبط عزم الربط بدقة — الشد الزائد يشقق الغشاء والشد الناقص يفشل في التنفيس | 5–8 سنوات |
| غشاء إحكام الجسم | 316L body + PTFE membrane | مطابق للجسم | مقاوم للإلكتروليت | 5–8 سنوات |
| حشية الشفة | Graphite-reinforced PTFE | مطابق للشفة | مصنف -200 to 260°C | 5–8 سنوات |
| ضبط ضغط الفتح | حسب ضغط تصميم الخزانة | — | يُضبط 5–15 kPa (حوالي 50–70% من ضغط تصميم الخزانة) | — |
"ضغط الفتح ≈50–70% من ضغط تصميم الخزانة" هو تقدير تقريبي للمقدار؛ دورة الاستبدال كل 5–8 سنوات تتبع ممارسة التشغيل والصيانة.
المرجع الفني للقطاع
كيف يتصاعد ضغط الخزانة أثناء الهروب الحراري
مثال: هروب حراري لخلية LFP — تتبع مسار الضغط من الخلية إلى تنفيس الخزانة.
- 1يولّد الهروب الحراري الغاز بسرعة ويرتفع ضغط الخزانة فجأة — ضغط تنفيس LFP في حدود 20–40 kPa (أقل من 100–200 kPa لخلايا NCM)
- 2اضبط ضغط فتح فتحة التنفيس عند 5–15 kPa، أي نحو 50–70% من ضغط تصميم الخزانة
- 3يجب ضبط عزم مسامير الشفة بدقة — الشد الزائد يشقق غشاء PTFE والشد الناقص يفشل في التنفيس
- 4تحقق من سعة التنفيس وفق اختبار الهروب الحراري UL 9540A (يحكم سعة فتحة التنفيس)
- 5استبدل مسامير الشفة والحشيات بدورة كل 5–8 سنوات وأعد قياس ضغط الفتح
"ضغوط التنفيس 20–40 kPa / 100–200 kPa" و "ضغط الفتح ≈50–70% من ضغط التصميم" هي تقديرات تقريبية للمقدار.
المرجع الفني للقطاع
بعد تركيب فتحة التنفيس: عزم الربط والحشية وإعادة الاعتماد
تركيب فتحة التنفيس ليس النهاية — جودة التركيب وإعادة الاعتماد الدورية هي ما يقرر ما إذا كانت ستعمل عند الحاجة.
- مسامير الشفة M6–M8 من 316L، تُربط بقيم عزم دقيقة — الشد الزائد يشقق الغشاء والشد الناقص يفشل في التنفيس
- الحشية: PTFE مقوى بالغرافيت (مصنف -200 to 260°C)؛ غشاء PTFE لإحكام ملامسة الإلكتروليت
- تحقق من سعة التنفيس وفق UL 9540A ومن التركيب والفصل الحريقي وفق NFPA 855، وكلاهما مطابق لضغط تصميم الخزانة
- استبدل مسامير الشفة والحشيات بدورة كل 5–8 سنوات وأعد التحقق من ضبط ضغط الفتح
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
الحل A
داخلي/خارجي عام
اقتصادي
الحل B
خارجي/ساحلي/سعة عالية
قياسي
الحل C
منصة بحرية / بيئة C5-M / أعلى متطلبات الحماية
أكثر من 25 عامًا
ممتاز
| A · الخطة أ · صمام تنفس PTFE قياسي | B · الخطة ب · خارجي قاسٍ + تخفيف ضغط السلامة | C · الخطة ج · البيئة القاسية / التكوين البحري | |
|---|---|---|---|
| 1. صمام تنفس مقاوم للماء بغشاء | |||
| المواصفة | M12×1.5 | M20×1.5 | M20×1.5 |
| المادة | غشاء PTFE + PA66 | فولاذ مقاوم للصدأ 316L | 316L |
| الدرجة | IP68 | IP69K | سعة التهوية ≥2000 مل/دقيقة |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 |
| 2. حلقة مسطحة | |||
| المواصفة | M10-M12 | DN50 50-200mbar | DN80 |
| المادة | فولاذ مقاوم للصدأ 304 | 316L + EPDM | 316L + قرص تمزق |
| الدرجة | A2 | / | ضبط 50-200 ملي بار |
| التشطيب | معالجة سلبية | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 |
| 3. حلقة مسطحة | |||
| المواصفة | M10-M12 | M10-M12 | M12×1.5 |
| المادة | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | 316L + تدفئة كهربائية |
| الدرجة | A2 | A2 | — |
| التشطيب | معالجة سلبية | مُخمَّل | مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 |
| 4. حلقة مسطحة | |||
| المواصفة | M10-M12 | M10-M12 | M12×1.5 |
| المادة | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | 316L + كربون نشط |
| الدرجة | A2 | A2 | — |
| التشطيب | معالجة سلبية | مُخمَّل | مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 |
| 5. حلقة مسطحة | |||
| المواصفة | M10-M12 | M10-M12 | محمول باليد |
| المادة | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | — |
| الدرجة | A2 | A2 | — |
| التشطيب | معالجة سلبية | مُخمَّل | مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 |
1صمام تنفس مقاوم للماء بغشاء
المواصفة
A
M12×1.5
B
M20×1.5
C
M20×1.5
المادة
A
غشاء PTFE + PA66
B
فولاذ مقاوم للصدأ 316L
C
316L
الدرجة
A
IP68
B
IP69K
C
سعة التهوية ≥2000 مل/دقيقة
التشطيب
A
مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
B
مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
C
مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461
2حلقة مسطحة
المواصفة
A
M10-M12
B
DN50 50-200mbar
C
DN80
المادة
A
فولاذ مقاوم للصدأ 304
B
316L + EPDM
C
316L + قرص تمزق
الدرجة
A
A2
B
/
C
ضبط 50-200 ملي بار
التشطيب
A
معالجة سلبية
B
مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
C
مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461
3حلقة مسطحة
المواصفة
A
M10-M12
B
M10-M12
C
M12×1.5
المادة
A
فولاذ مقاوم للصدأ 304
B
فولاذ مقاوم للصدأ 304
C
316L + تدفئة كهربائية
الدرجة
A
A2
B
A2
C
—
التشطيب
A
معالجة سلبية
B
مُخمَّل
C
مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461
4حلقة مسطحة
المواصفة
A
M10-M12
B
M10-M12
C
M12×1.5
المادة
A
فولاذ مقاوم للصدأ 304
B
فولاذ مقاوم للصدأ 304
C
316L + كربون نشط
الدرجة
A
A2
B
A2
C
—
التشطيب
A
معالجة سلبية
B
مُخمَّل
C
مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461
5حلقة مسطحة
المواصفة
A
M10-M12
B
M10-M12
C
محمول باليد
المادة
A
فولاذ مقاوم للصدأ 304
B
فولاذ مقاوم للصدأ 304
C
—
الدرجة
A
A2
B
A2
C
—
التشطيب
A
معالجة سلبية
B
مُخمَّل
C
مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461
دليل الاختيار
غير متأكد؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| تخزين داخلي صغير (C3) | الخطة A · صمام تهوية قياسي بغشاء PTFE | غشاء PTFE + PA66، M12×1.5، IP68 وفق IEC 60529؛ موازنة ضغط يومية سلبية، لا يتطلب طاقة |
| خارجي عام (C3) | الخطة A · صمام تهوية قياسي بغشاء PTFE | صمام غشاء PTFE مناسب للاستخدام الداخلي/الخارجي العام لموازنة الضغط اليومية؛ خطر الانسداد في البيئات المغبرة والمعرضة لرذاذ الملح |
| سعة كبيرة خارجية (C4) | الخطة B · صمام ملبد معدني + صمام تخفيف ضغط الأمان | ملبد معدني 316L، M20×1.5، IP69K، بتدفق أعلى؛ إضافة صمام تخفيف ضغط الأمان (DN50، 50-200mbar، 316L+EPDM) لحالات طوارئ الانفلات الحراري؛ الخزانة سعة 1m³ تتطلب تهوية ≥500ml/min@7kPa |
A
الخطة أ · صمام تنفس PTFE قياسي
C3 قياسي وفقًا لمعيار ISO 12944-2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
| صمام تنفس مقاوم للماء بغشاء | حلقة مسطحة | حلقة مسطحة | حلقة مسطحة | حلقة مسطحة | |
|---|---|---|---|---|---|
| المواصفة | M12×1.5 | M10-M12 | M10-M12 | M10-M12 | M10-M12 |
| المادة | غشاء PTFE + PA66 | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 |
| الدرجة | IP68 | A2 | A2 | A2 | A2 |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | معالجة سلبية | معالجة سلبية | معالجة سلبية | معالجة سلبية |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.005 كجم | ~0.005 كجم | ~0.005 كجم | ~0.005 كجم |
| MOQ | 100 قطعة | 500 قطعة | 500 قطعة | 500 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | كيس بلاستيكي | كيس بلاستيكي | كيس بلاستيكي | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 | ISO 7089 | ISO 7089 |
| الاستخدام | توازن الضغط اليومي | توزيع الحمل | توزيع الحمل | توزيع الحمل | توزيع الحمل |
التركيب والصيانة
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصلات على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط النجمة. عزم الربط إلى 42 نيوتن متر +/-2 نيوتن متر بمفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس محسس.
- ضع علامة طلاء ختم عزم الربط. صور التجميع المكتمل من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت مقابل المواصفة. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام الصيانة CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
B
الخطة ب · خارجي قاسٍ + تخفيف ضغط السلامة
C4 قاسٍ وفقًا للمعيار ISO 12944-2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
| صمام تنفس معدني ملبد | صمام تخفيف ضغط السلامة | حلقة مسطحة | حلقة مسطحة | حلقة مسطحة | |
|---|---|---|---|---|---|
| المواصفة | M20×1.5 | DN50 50-200mbar | M10-M12 | M10-M12 | M10-M12 |
| المادة | فولاذ مقاوم للصدأ 316L | 316L + EPDM | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 |
| الدرجة | IP69K | / | A2 | A2 | A2 |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | مُخمَّل | مُخمَّل | مُخمَّل |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.005 كجم | ~0.005 كجم | ~0.005 كجم |
| MOQ | 100 قطعة | 100 قطعة | 500 قطعة | 500 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | كيس بلاستيكي | كيس بلاستيكي | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 | ISO 7089 |
| الاستخدام | تهوية خارجية قاسية | تخفيف ضغط الطوارئ للانفلات الحراري | توزيع الحمولة | توزيع الحمولة | توزيع الحمولة |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام الأسيتون كمذيب. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركبًا مضادًا للتآكل للمفاصل بتصنيف حراري من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. افحص 10% باستخدام أداة تحقق. سجل مع بيانات بيئية.
- اختبر شد عينة عشوائية بنسبة 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- طبق طبقة حماية مقاومة للطقس. ثبت عينة مراقبة التآكل بجوار المفاصل الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت الحمل التصميمي. ينفصل المفصل تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير بدقة +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يؤدي تلوث السطح إلى منع الجلوس الصحيح للمفصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
C
الخطة ج · البيئة القاسية / التكوين البحري
C5-M شديد وفقًا لمعيار ISO 12944-2
| صمام تنفس عالي التدفق | صمام تخفيف الضغط المضاد للانفجار | صمام تنفس ساخن مضاد للتجمد | صمام تنفس مع عنصر فلتر مدمج | جهاز اختبار صمام التنفس | |
|---|---|---|---|---|---|
| المواصفة | M20×1.5 | DN80 | M12×1.5 | M12×1.5 | محمول باليد |
| المادة | 316L | 316L + قرص تمزق | 316L + تدفئة كهربائية | 316L + كربون نشط | — |
| الدرجة | سعة التهوية ≥2000 مل/دقيقة | ضبط 50-200 ملي بار | — | — | — |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | خزائن تخزين الطاقة الكبيرة | تخفيف ضغط الطوارئ للانفلات الحراري | مضاد للتجمد في المناطق الباردة | منع دخول الغازات الضارة | اختبار دوري لسعة التهوية |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرون.
- ضع مركبًا مضادًا للتآكل بدرجة بحرية يتحمل درجات حرارة من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة ضمن 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق من PMI لعينة 10٪. وثق للتدقيق الامتثالي.
- اختبر NDT لعينة 10٪ باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر عليها علامات تشقق.
- ضع مادة مانعة للتسرب الواقية وفقًا للمواصفات. قم بتركيب أجهزة مراقبة الحالة الدائمة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي مقابل المواصفات. استخدم مفتاح عزم معاير ±3٪. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أقرب). أعد ربط أي برغي يقل عن 80٪ من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5٪ من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20٪. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15٪.
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
الأسئلة الشائعة
الأسئلة الشائعة
ما وراء المواصفات الفنية
العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.
عرض القدرات →
