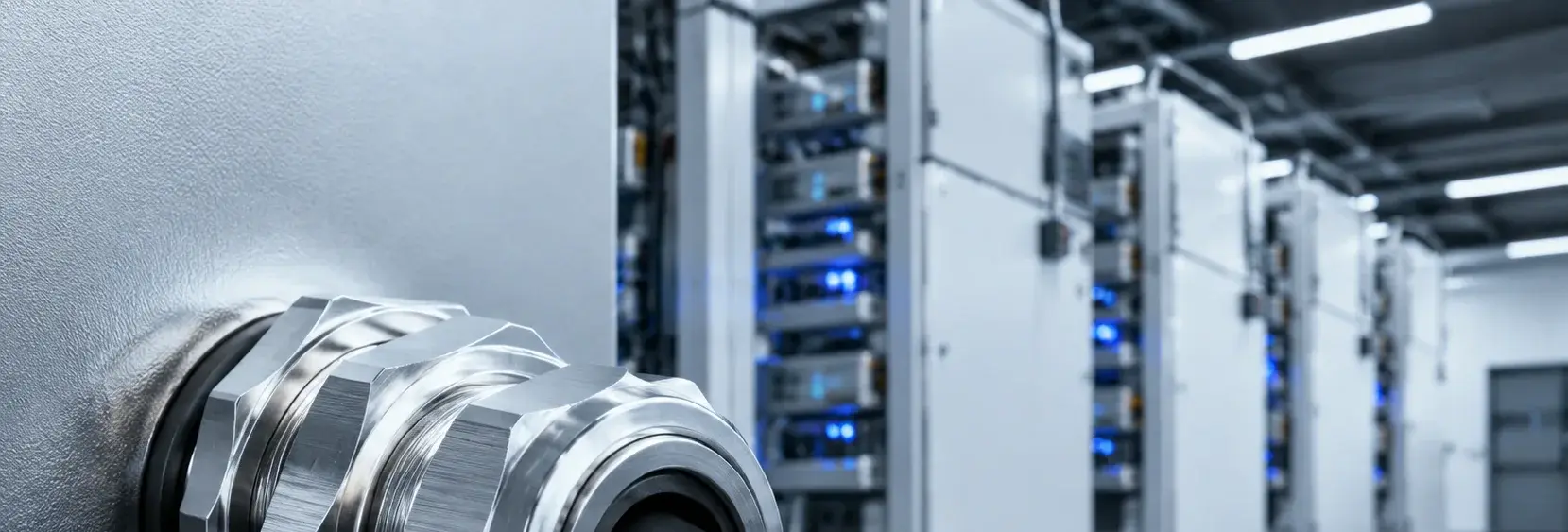

فشل مانع تسرب دخول الكابلات في تخزين الطاقة: مخاطر الإفراط في الربط والتوافق الكهرومغناطيسي

فشل مانع تسرب دخول الكابلات في تخزين الطاقة: مخاطر الإفراط في الربط والتوافق الكهرومغناطيسي

يحتوي كل خزانة تخزين طاقة على 10-30 فتحة دخول كابلات. يمكن أن يؤدي فشل مانع التسرب بسبب الإفراط في الربط أو التأريض غير الصحيح للتوافق الكهرومغناطيسي إلى تسرب المياه، وتلف العزل، وأخطاء اتصال BMS. تكلفة مانع التسرب الواحد عشرات اليوانات، لكن إصلاح وحدة بطارية متضررة من المياه قد يكلف آلاف اليوانات. تشرح هذه الصفحة سلسلة الفشل والفحوصات الرئيسية عند الشراء.

تدقيق المخاطر // التشخيص الهندسي

دليل أخطاء الشراء

"هذه الأمور تحدث كل يوم في أرض الإنتاج."

الخطر-01

تلف عزل الكابل بسبب الإفراط في ربط مانع التسرب

يختلف عزم الربط الموصى به لمانعات تسرب الكابلات حسب المواصفة (PG11 يوصي بـ 3-4 نيوتن متر). إذا استخدم المثبت مفتاح ربط للربط حتى 5-6 نيوتن متر (زيادة 50-100%) — يتم ضغط المخروط المانع للتسرب بشكل زائدتتشكل 'خصر' في طبقة عزل الكابل عند مخرج مانع التسرب — انخفاض المقطع العرضي >5%. بعد 500 دورة شحن/تفريغ (حوالي 3 أشهر)، تظهر شقوق دقيقة عند الخصر تحت الاهتزاز والتمدد الحراري والانكماشينخفض مقاومة العزليكتشف BMS خطأ العزلإيقاف النظام. يتطلب IEC 62444 أن يتم ذكر عزم الربط بوضوح في دليل المنتج — التثبيت دون استخدام أداة عزم غير مقبول.

إجراءات التصحيح

لكل مواصفة مانع تسرب عزم ربط موصى به (مثل PG11 يوصي بـ 3-4 نيوتن متر)، ويجب عدم تجاوزه. بعد التثبيت، قم بقياس قطر الكابل عند مخرج مانع التسرب باستخدام الفرجار — يجب ألا يكون هناك انخفاض كبير (الانخفاض <3% مقبول). استخدم مفتاح عزم للتركيب.

الخطر-02

مانعات التسرب القياسية لا تلبي متطلبات التوافق الكهرومغناطيسي

كابلات اتصال BMS وكابلات إشارة مستشعر التيار داخل خزائن تخزين الطاقة حساسة للتداخل الكهرومغناطيسي — إذا مرت كابلات الإشارة عبر مانعات تسرب قياسية (غير محمية كهرومغناطيسيًا)، يتم قطع درع الكابل عند مانع التسرب، مما يخلق 'فجوة هوائية' — يزدوج الضوضاء الكهرومغناطيسية الخارجية في خط الإشارة → قفزات في بيانات BMS أو انقطاع الاتصال.

إجراءات التصحيح

يجب استخدام مانعات تسرب محمية كهرومغناطيسيًا لكابلات الإشارة — يحتوي مانع التسرب على أصابع زنبركية داخلية تتصل بالدرع بشكل دائري 360 درجة، مما يضمن استمرارية الدرع. يجب أن تكون مقاومة تلامس الدرع أقل من 10 مللي أوم.

الخطر-03

تداخل الاتصالات بسبب ضعف تأريض EMC للوصلة

وصلة كابل اتصالات BMS غير مشدودة بما يكفي (<5 نيوتن متر) أو عدم إزالة الطلاء حول الفتحة، مقاومة التلامس >10 مللي أوم تؤدي إلى فشل حماية EMC، التوافقيات من VFD/العاكس تتسلل إلى BMS، معدل خطأ البت في الاتصالات >1e-3، انحراف تقدير SOC >5%.

إجراءات التصحيح

قم بطحن مساحة 10 مم حول الفتحة حتى المعدن العاري لضمان تلامس موصل بزاوية 360 درجة، عزم الربط 8-12 نيوتن متر، اختر وصلات ذات حلقات EMC مرنة، وافصل كابلات الاتصالات عن كابلات الطاقة.

رؤى خاصة بظروف التشغيل

سلسلة فشل دخول الكابلات: الإفراط في الربط والتأريض الكهرومغناطيسي

غالبًا ما تنبع أعطال دخول الكابلات في تخزين الطاقة من مشكلتين يتم تجاهلهما: الإفراط في الربط الذي يتلف عزل الكابل، وضعف التأريض الكهرومغناطيسي الذي يعطل اتصال نظام إدارة البطارية. يمكن منع كلتيهما من خلال التحكم المناسب في عزم الربط واختيار دخول الكابلات المحمية.

ما يجب التحقق منه

  • 1الإفراط في الربط بما يتجاوز عزم الربط الموصى به (مثل PG11 عند 3-4 نيوتن متر) يضغط المخروط المانع للتسرب، مما يقلل من مقطع الكابل بنسبة تزيد عن 5% ويسبب شقوقًا دقيقة بعد الدورات الحرارية
  • 2دخول الكابلات القياسية غير المحمية كهرومغناطيسيًا تقطع حماية الكابل، مما يخلق 'فجوة هوائية' تلتقط الضوضاء الكهرومغناطيسية وتدخلها إلى خطوط إشارة نظام إدارة البطارية
  • 3عدم كفاية ربط الدخول (أقل من 5 نيوتن متر) أو وجود طلاء على فتحات التثبيت يزيد من مقاومة التلامس إلى أكثر من 10 مللي أوم، مما يضعف الحماية الكهرومغناطيسية ويسبب أخطاء في بتات اتصال نظام إدارة البطارية
  • 4تتطلب المواصفة IEC 62444 ذكر عزم الربط في الدليل؛ والتركيب بدون أداة قياس عزم الربط غير مقبول
بند الفحصسبب الأهميةما يُذكر في الاستفسار/الرسومات
عزم الربطالإفراط في العزم يتلف عزل الكابل؛ ونقص العزم يضر بالختم والتأريض الكهرومغناطيسيتحديد قيمة العزم حسب حجم الدخول (مثل PG11: 3-4 نيوتن متر) واشتراط استخدام أداة قياس العزم أثناء التركيب
استمرارية الحماية الكهرومغناطيسيةدخول الكابلات غير المحمية يقطع حماية الكابل، مما يسبب أخطاء في اتصال نظام إدارة البطاريةاستخدام دخول كابلات محمية لكابلات الإشارة؛ وضمان مقاومة تلامس أقل من 10 مللي أوم عبر التأريض المناسب
مادة الدخول والبيئةدخول النايلون يتدهور في الهواء الطلق؛ والفولاذ المقاوم للصدأ 316L يقاوم التآكل في البيئات الساحلية/البحريةاختيار المادة وفقًا لفئة التآكل ISO 12944-2 (C3 داخلي نايلون، C4 خارجي 316L، C5-M بحري 316L/دوبلكس)

يجب التحقق من قيم عزم الربط وحدود مقاومة التلامس مع ورقة بيانات الشركة المصنعة للدخول

مستوى الدليل: مدعوم بمعايير

المرجع الفني للقطاع

ما يجب أن يتحمله إحكام إدخال الكابلات

تُعد مداخل الكابلات أضعف نقطة في إحكام الخزانة — الجلاند وحلقة الختم هما الحاجز الوحيد.

IP55 للخزانات الخارجية و IP66 للمنصات البحرية — يُحدد الاختيار حسب بيئة التركيبمواد شريط الإحكام: EPDM يتحمل -40 to 120°C، والسيليكون -60 to 200°Cالفولاذ الكربوني المكشوف يصدأ خلال نحو سنتين (تقدير تقريبي للمقدار) — انتفاخ الصدأ يؤدي إلى تهدل الباب ويسمح بدخول الماءاستخدم جلاندات معدنية بحلقات ختم لمداخل الكابلات؛ مسامير تثبيت الشريط M4–M6 من 304 بتباعد لا يزيد عن 150 mm

"تآكل الفولاذ الكربوني خلال ~سنتين" هو تقدير تقريبي لحجم الظاهرة.

المرجع الفني للقطاع

ما يجب فحصه أثناء التفتيش

التفتيش الدوري للجلاندات وحلقات الختم ومثبتات الشريط.

  • تحقق من إحكام ربط الجلاندات وعدم انبثاق حلقات الختم أو انحرافها عن المركز؛ قبل موسم الأمطار افحص سطح إحكام الباب للتأكد من عدم وجود تكثف
  • تباعد مسامير التثبيت لا يزيد عن 150 mm؛ أضف مسامير فور ظهور أي انتفاخ — الانتفاخ هو نقطة بداية التسريب
  • جميع القطع الخارجية من 304 (أقل من 100 قطعة لكل خزانة، بتكلفة محدودة)؛ مسامير المفصلات M8–M10 — استبدلها عند أول علامة صدأ ولا تنتظر حتى يتهدل الباب

مقارنة الحلول

مقارنة المعاملات الأساسية للحلول الثلاثة

قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.

الحل A
تخزين طاقة داخلي / خارجي عام
اقتصادي
الحل B
خارجي / ساحلي
قياسي
الحل C
المنصات البحرية / بيئة C5-M / أعلى متطلبات الحماية
أكثر من 25 عامًا
ممتاز
1مانع تسرب كابلات نايلون
المواصفة
A
PG7-PG21
B
M16-M63
C
M16-M63
المادة
A
PA66+EPDM
B
316L+EPDM
C
316L
الدرجة
A
IP68
B
IP69K
C
ATEX/IECEx
التشطيب
A
مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
2حلقة مسطحة
المواصفة
A
M10-M12
B
M10-M12
C
M16-M50
المادة
A
فولاذ مقاوم للصدأ 304
B
ستانلس ستيل 304
C
316L + أصابع زنبركية
الدرجة
A
A2
B
A2
C
محمية EMC
التشطيب
A
معالجة سلبية
B
معالجة سلبية
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
3حلقة مسطحة
المواصفة
A
M10-M12
B
M10-M12
C
PG7-PG21
المادة
A
فولاذ مقاوم للصدأ 304
B
ستانلس ستيل 304
C
مطاط EPDM
الدرجة
A
A2
B
A2
C
مقاومة كيميائيًا
التشطيب
A
معالجة سلبية
B
معالجة سلبية
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
4حلقة مسطحة
المواصفة
A
M10-M12
B
M10-M12
C
M20-M40
المادة
A
فولاذ مقاوم للصدأ 304
B
ستانلس ستيل 304
C
مطاط EPDM
الدرجة
A
A2
B
A2
C
IP69K
التشطيب
A
معالجة سلبية
B
معالجة سلبية
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
5حلقة مسطحة
المواصفة
A
M10-M12
B
M10-M12
C
متوافق مع PG7-M63
المادة
A
فولاذ مقاوم للصدأ 304
B
ستانلس ستيل 304
C
الدرجة
A
A2
B
A2
C
التشطيب
A
معالجة سلبية
B
معالجة سلبية
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461

دليل الاختيار

غير متأكد؟

حالة التشغيلالخيار الموصى بهالأساس الرئيسي
تخزين الطاقة الداخلي / الخارجي العامالخطة A · جلاند كابل نايلون للأغراض العامة: PA66+EPDM (PG7-PG21, IP68)IEC 62444; ISO 12944-2 (C3)
خارجي / ساحليالخطة B · جلاند مقوّى من الفولاذ المقاوم للصدأ 316L: 316L+EPDM (M16-M63, IP69K)IEC 62444; ISO 12944-2 (C4)
منصة بحرية / بيئة C5-M / متطلبات حماية قصوىالخطة C · تهيئة البيئة القاسية / البحرية: جلاند كابل مقاوم للانفجار (316L, ATEX/IECEx)، جلاند محمي من التداخل الكهرومغناطيسي EMC (316L+أصابع زنبركية، M16-M50)، جلاند إحكام مقاوم للمواد الكيميائية (EPDM)، جلاند مزدوج الختم (IP69K)IEC 60079; GB 3836; ISO 12944-2 (C5-M)
كابلات إشارة نظام إدارة البطارية BMS / الدوائر الحساسة للتداخل الكهرومغناطيسي EMCاستخدم جلاندات محمية من التداخل الكهرومغناطيسي EMC (تلامس بأصابع زنبركية 360° مع درع الكابل)؛ مقاومة تلامس الدرع <10mΩ؛ اكشط مساحة معدنية مكشوفة 10mm حول فتحة التركيب، عزم الربط 8-12Nm؛ مرّر كابلات الاتصال بمعزل عن كابلات الطاقةIEC 62444 (معيار الجلاند)
تركيب الجلاند (منع تلف الشد الزائد)استخدم مفتاح عزم عند قيمة العزم الموصى بها لكل مقاس جلاند (مثلاً PG11: 3-4Nm)؛ افحص قطر الكابل عند مخرج الجلاند بالفرجار، يعد الانخفاض <3% مقبولاًIEC 62444 (عزم الربط مذكور في الدليل)
A

الخطة أ · مانع تسرب كابلات نايلون للأغراض العامة

معيار C3 وفقًا لـ ISO 12944-2

مانع تسرب كابلات نايلون — PA66+EPDM IP68
مانع تسرب كابلات نايلون
PA66+EPDM · IP68
حلقة مسطحة — فولاذ مقاوم للصدأ 304 A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
حلقة مسطحة — فولاذ مقاوم للصدأ 304 A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
حلقة مسطحة — فولاذ مقاوم للصدأ 304 A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
حلقة مسطحة — فولاذ مقاوم للصدأ 304 A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
مانع تسرب كابلات نايلونحلقة مسطحةحلقة مسطحةحلقة مسطحةحلقة مسطحة
المواصفةPG7-PG21M10-M12M10-M12M10-M12M10-M12
المادةPA66+EPDMفولاذ مقاوم للصدأ 304فولاذ مقاوم للصدأ 304فولاذ مقاوم للصدأ 304فولاذ مقاوم للصدأ 304
الدرجةIP68A2A2A2A2
التشطيبمجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461معالجة سلبيةمعالجة سلبيةمعالجة سلبيةمعالجة سلبية
التآكلC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
درجة الحرارة-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية
الوزن~0.5 كجم/قطعة~0.005 كجم~0.005 كجم~0.005 كجم~0.005 كجم
MOQ100 قطعة500 قطعة500 قطعة500 قطعة500 قطعة
التغليفورق VCI + كرتونكيس بلاستيكيكيس بلاستيكيكيس بلاستيكيكيس بلاستيكي
المعيارISO 898-1, GB/T 3098.1ISO 7089ISO 7089ISO 7089ISO 7089
الاستخدامدخول كابلات عامتوزيع الحملتوزيع الحملتوزيع الحملتوزيع الحمل
التركيب والصيانة

خطوات التركيب

  1. نظف الأسطح باستخدام كحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
  2. ضع مركب الوصلات على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
  3. تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط نجمة. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح معاير. وثق في سجل ضمان الجودة.
  4. افحص جميع المثبتات للتأكد من الجلوس الصحيح. قم بقياس عينة 5% باستخدام مقياس المحسس.
  5. ضع علامة طلاء الختم. التقط صورًا للتجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.

الأخطاء الشائعة

✕ خطأالنتيجة✓ صحيح
استخدام درجة مثبت غير صحيحة لظروف الخدمةيفشل المثبت تحت الحمل التصميمي. ينفصل الوصل تحت ظروف التشغيل خلال السنة الأولى.تحقق من درجة المثبت مقابل المواصفة. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم.
تخطي تحضير السطح قبل تركيب المثبتيمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا.نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع.

الصيانة

الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن الحالة. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.

B

الخطة ب · ستانلس ستيل 316L مقوى

C4 بيئة قاسية وفق ISO 12944-2

حلقة مسطحة — ستانلس ستيل 304 A2
حلقة مسطحة
ستانلس ستيل 304 · A2
حلقة مسطحة — ستانلس ستيل 304 A2
حلقة مسطحة
ستانلس ستيل 304 · A2
حلقة مسطحة — ستانلس ستيل 304 A2
حلقة مسطحة
ستانلس ستيل 304 · A2
حلقة مسطحة — ستانلس ستيل 304 A2
حلقة مسطحة
ستانلس ستيل 304 · A2
صامولة كابلحلقة مسطحةحلقة مسطحةحلقة مسطحةحلقة مسطحة
المواصفةM16-M63M10-M12M10-M12M10-M12M10-M12
المادة316L+EPDMستانلس ستيل 304ستانلس ستيل 304ستانلس ستيل 304ستانلس ستيل 304
الدرجةIP69KA2A2A2A2
التشطيبجلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461معالجة سلبيةمعالجة سلبيةمعالجة سلبيةمعالجة سلبية
التآكلC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
درجة الحرارة-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية
الوزن~0.5 كجم/قطعة~0.005 كجم~0.005 كجم~0.005 كجم~0.005 كجم
MOQ100 قطعة500 قطعة500 قطعة500 قطعة500 قطعة
التغليفورق VCI + كرتونكيس بلاستيكيكيس بلاستيكيكيس بلاستيكيكيس بلاستيكي
المعيارISO 898-1, GB/T 3098.1ISO 7089ISO 7089ISO 7089ISO 7089
الاستخدامبيئة خارجية قاسيةتوزيع الحمولةتوزيع الحمولةتوزيع الحمولةتوزيع الحمولة
التركيب والصيانة

خطوات التركيب

  1. أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
  2. ضع مركبًا مانعًا للتآكل يتحمل درجات حرارة من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
  3. تحقق من المحاذاة وفق المواصفات. اربط بنمط متقاطع. افحص 10% بأداة تحقق. سجل مع بيانات بيئية.
  4. اختبر الشد لعينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
  5. طبق طبقة حماية مقاومة للطقس. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.

الأخطاء الشائعة

✕ خطأالنتيجة✓ صحيح
استخدام درجة غير صحيحة من البرغي لظروف الخدمةيفشل البرغي تحت حمولة التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى.تحقق من درجة البرغي وفق المواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم.
تخطي تحضير السطح قبل تركيب البرغيالتلوث السطحي يمنع الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا.نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع.

الصيانة

افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي أقل من 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.

C

الخطة ج · البيئة القاسية / تكوين بحري

C5-M شديد وفقًا لمعيار ISO 12944-2

وصلة مانعة للتسرب — مطاط EPDM مقاومة كيميائيًا
وصلة مانعة للتسرب
مطاط EPDM · مقاومة كيميائيًا

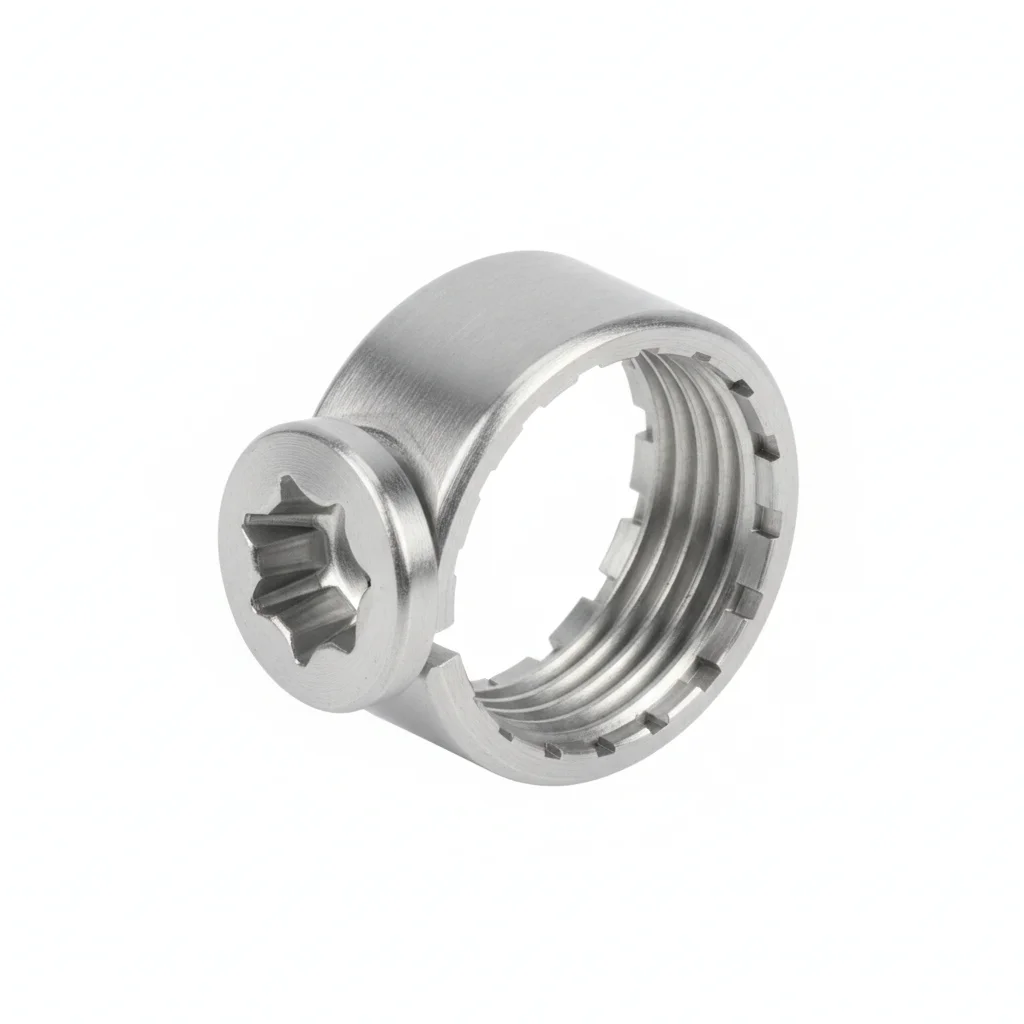

مفتاح عزم للوصلة — — —
مفتاح عزم للوصلة
— · —
وصلة كابلات مقاومة للانفجاروصلة كابلات محميةوصلة مانعة للتسربوصلة مزدوجة الختممفتاح عزم للوصلة
المواصفةM16-M63M16-M50PG7-PG21M20-M40متوافق مع PG7-M63
المادة316L316L + أصابع زنبركيةمطاط EPDMمطاط EPDM
الدرجةATEX/IECExمحمية EMCمقاومة كيميائيًاIP69K
التشطيبجلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
التآكلC3 (ISO 12944-2)C3 (ISO 12944-2)غير قابل للتطبيق (بوليمر)غير قابل للتطبيق (بوليمر)C3 (ISO 12944-2)
درجة الحرارة-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية
الوزن~0.5 كجم/قطعة~0.5 كجم/قطعة~0.5 كجم/قطعة~0.5 كجم/قطعة~0.5 كجم/قطعة
MOQ100 قطعة100 قطعة100 قطعة100 قطعة100 قطعة
التغليفورق VCI + كرتونورق VCI + كرتونورق VCI + كرتونورق VCI + كرتونورق VCI + كرتون
المعيارISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
الاستخدامخزانة تخزين طاقة مقاومة للانفجاركابلات إشارات BMSخزانة تخزين طاقة كيميائيةبيئة خارجية قاسيةيضمن عزم ربط دقيق
التركيب والصيانة

خطوات التركيب

  1. أزل الشحوم بمذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
  2. ضع مركبًا مضادًا للتآكل من الدرجة البحرية بمعدل تحمل -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
  3. تحقق من المحاذاة ضمن 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق من PMI لعينة 10%. وثق النتائج لتدقيق الامتثال.
  4. اختبر عينة 10% بفحص غير مدمر باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر عليها علامات تشقق.
  5. ضع مادة مانعة للتسرب الواقية وفقًا للمواصفات. قم بتركيب أجهزة مراقبة حالة دائمة.

الأخطاء الشائعة

✕ خطأالنتيجة✓ صحيح
استخدام درجة غير صحيحة من البراغي لظروف الخدمةيفشل البرغي تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى.تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معايرًا بدقة +/-3%. وثق جميع القيم.
تخطي تحضير السطح قبل تركيب البرغييمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا.نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع.

الصيانة

افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.

قدرات المورد

الجودة والتسليم والتخصيص

مراقبة الجودة

  • شهادات المواد MTC مع كل دفعة
  • فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
  • فحص 100% أو أخذ عينات وفق AQL قبل الشحن

التسليم

  • الأجزاء القياسية حسب الطلب: 7-15 يومًا
  • الأجزاء المخصصة: 25-45 يومًا
  • دعم FOB/CIF/DDP

التخصيص

  • مراجعة الرسومات ومطابقة المواد
  • أحجام ورؤوس وأسنان لولبية غير قياسية
  • دعم النماذج الأولية بكميات صغيرة

الشهادات والمستندات

  • شهادات المواد (MTC)
  • تقارير التحليل الطيفي
  • تقارير اختبار رذاذ الملح (عند الطلب)

الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
