سدادات عزل المياه لأسطح الطاقة الشمسية: سلسلة الفشل والاختيار
العدو الأكبر لأسطح الطاقة الشمسية ليس الأعاصير أو العواصف الثلجية، بل التسربات. بمجرد تسرب السقف – شكاوى المالكين، توقف الإنتاج، إصلاحات العزل المائي – تتجاوز تكلفة الإصلاح بكثير تكلفة الأجهزة نفسها. ينخفض استرداد الانضغاط الدائم لسدادات EPDM (ASTM D395، 70°C×22h) من ≥95% إلى 60-70% بعد 5 سنوات من الشيخوخة بالأشعة فوق البنفسجية + دورات الحرارة، مما يقلل ضغط الختم من 0.5MPa إلى 0.2MPa – أقل من ضغط الماء 0.3MPa أثناء الأمطار الغزيرة. عدم تطابق معامل التمدد الحراري بين أسطح الألواح الفولاذية المشكلة (12×10⁻⁶/°C) والمشابك الألومنيومية (23×10⁻⁶/°C) يسبب إزاحة نسبية، مما يسرع شيخوخة السداد ويقلل العمر الافتراضي من 10 سنوات مصممة إلى 3-5 سنوات.
تدقيق المخاطر // التشخيص الهندسي
دليل مخاطر الشراء
"هذه الأمور تحدث يوميًا في الخطوط الأمامية."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
تدهور استرداد الانضغاط الدائم للسداد يؤدي إلى التسربات
استرداد الانضغاط الدائم لسدادات EPDM (ASTM D395، 70°C×22h) هو ≥95% للأجزاء الجديدة، وينخفض إلى 60-70% بعد 5 سنوات من الشيخوخة بالأشعة فوق البنفسجية + دورات الحرارة. ينخفض ضغط الختم من 0.5MPa إلى 0.2MPa – أقل من ضغط الماء 0.3MPa أثناء الأمطار الغزيرة→تسربات. معامل التمدد الحراري لأسطح الألواح الفولاذية المشكلة (12×10⁻⁶/°C) يختلف بأكثر من 40% عن المشابك الألومنيومية (23×10⁻⁶/°C) – صيفًا 70°C، شتاءً -10°C، مشبك بطول 3 أمتار لديه إزاحة تمدد حراري نسبية إلى اللوح الفولاذي حوالي 5 مم/سنة – يتحمل السداد هذه الإزاحة على المدى الطويل→انضغاط دائم متسارع→عمر افتراضي ينخفض من 10 سنوات مصممة إلى 3-5 سنوات.
إجراءات التصحيح
عملية عزل المياه القياسية لنقاط اختراق البراغي: ① ضع شريط بوتيل على سطح السقف حول الفتحة (نطاق 50 مم) قبل التثبيت→② ثبت البرغي + حلقة EPDM العازلة للماء→③ بعد شد البرغي، ضع مادة سيليكون مانعة للتسرب على سطح رأس المسمار (تغطي رأس المسمار + 5 مم محيط). تكرار ثلاثي للعزل المائي، إذا فشلت أي طبقة واحدة، يمكن للطبقتين الأخريين الحفاظ على الختم.
الخطر-02
أنواع الأسطح المختلفة تتطلب حلول ختم مختلفة
أسطح الألواح الفولاذية المشكلة (تمدد/انكماش حراري كبير للمعدن، براغي ذاتية اللولب تخترق القمم → يتدفق الماء في الوديان)، أسطح القرميد الطيني (صعوبة ملاءمة الختم على الأسطح المنحنية)، الأسطح الخرسانية (تتطلب بناء طبقة عزل مائي شاملة قبل تركيب الأقواس). استخدام نفس السداد للجميع هو السبب الرئيسي للتسربات. استخدام مادة مانعة للتسرب خاطئة على الألواح الفولاذية المشكلة – السيليكون ضعيف الالتصاق بالألواح الفولاذية، وينفصل خلال 3 سنوات. استخدام حلقات EPDM القياسية على القرميد الطيني – مساحة التلامس على السطح المنحني أقل من 50%، مياه الأمطار تتسرب عبر الفجوات.
إجراءات التصحيح
اللوح الفولاذي المشكل: حشية EPDM + شريط بوتيل (التصاق قوي، يتكيف مع إزاحة حرارية ±2 مم للوحة الفولاذ) + سيليكون مقاوم للعوامل الجوية. القرميد الطيني: استخدم حشية مطاطية سيليكونية خاصة بالمنحنيات (انحناء مخصص حسب نوع القرميد) + مادة بولي يوريثان مانعة للتسرب (التصاق أفضل من السيليكون). السقف الخرساني: ضع طبقة عزل مائي شاملة (غشاء SBS/PVC) أولاً، ثم ثبّت الأقواس، واستخدم حشية EPDM + ختم بوتيل عند قاعدة القوس.
الخطر-03
دورة شيخوخة السداد لا تتوافق مع العمر الافتراضي للطاقة الشمسية البالغ 25 عامًا
العمر التصميمي لأسطح الطاقة الشمسية هو 25 عامًا، لكن السدادات العادية تدوم أقصر بكثير – سدادات PVC العادية تتصلب خلال 3-5 سنوات، شريط البوتيل العادي يفقد الالتصاق خلال 8-10 سنوات، سيليكون عادي يتفتت خلال 10-12 سنة. يزداد خطر التسرب بشكل كبير مع تقدم عمر السدادات. إذا عمل النظام الشمسي حتى السنة 15 وبدأت السدادات بالفشل، يمكن أن يكون خرج طاقة الألواح لا يزال 85%+ من البداية، لكن التجديد القسري بسبب التسربات – فقدان التوليد + تكلفة التجديد يتجاوز بكثير فرق السعر لاستخدام سدادات ممتازة في البداية.
إجراءات التصحيح
سدادات أسطح الطاقة الشمسية تعتمد حل 'مطابقة 25 عامًا': EPDM يحل محل PVC/المطاط العادي (مقاومة الشيخوخة 15+ سنة)، شريط بوتيل بدرجة الطيران (مقاومة الشيخوخة 20+ سنة)، سيليكون هيكلي محايد يحل محل السدادات العادية (مقاومة الطقس 25+ سنة). أيضًا، قم بإجراء فحوصات كل 5 سنوات باستخدام كاميرا حرارية بالأشعة تحت الحمراء للتحقق من نقاط اختراق البراغي (درجة الحرارة العادية موحدة، نقاط التسرب تظهر فرق درجة حرارة >3°C بسبب التبريد التبخيري).
رؤى خاصة بظروف التشغيل
نقاط التحقق الحرجة لشراء مانعات تسرب أسطح الطاقة الشمسية
أكثر الاختلافات الهندسية التي يتم تجاهلها في مانعات تسرب أسطح الطاقة الشمسية هو التأثير المشترك لانضغاط الاستعادة والتمدد الحراري. حتى لو كان الختم الأولي مثاليًا، فإن عدم تطابق التمدد الحراري بين السقف والمشبك يمكن أن يسبب إزاحة نسبية، مما يسرع انضغاط الاستعادة ويؤدي إلى تسربات خلال 3-5 سنوات بدلاً من 10 سنوات المصممة.
ما يجب التحقق منه
- 1استعادة انضغاط ختم EPDM (ASTM D395، 70°C×22h) يجب أن تكون ≥95% في البداية؛ بعد 5 سنوات من الشيخوخة بالأشعة فوق البنفسجية، تنخفض إلى 60-70% – حدد نتائج اختبار الشيخوخة المتسارعة في عملية الشراء.
- 2عدم تطابق معامل التمدد الحراري: سقف فولاذي 12×10⁻⁶/°م مقابل مشبك ألومنيوم 23×10⁻⁶/°م – لمشبك بطول 3 أمتار، من صيف 70°م إلى شتاء -10°م يسبب إزاحة نسبية سنويًا؛ حدد عرض الختم وسماكته لاستيعاب هذه الحركة.
- 3يجب أن يظل ضغط الختم أعلى من 0.3 ميجا باسكال (ضغط مياه الأمطار الغزيرة) طوال العمر الافتراضي؛ إذا أدى انضغاط الاستعادة إلى تقليل الضغط إلى 0.2 ميجا باسكال، تحدث تسربات – اطلب بيانات انضغاط الاستعادة عند 70°م×22 ساعة وبعد الشيخوخة بالأشعة فوق البنفسجية.
- 4أنواع الأسطح المختلفة تتطلب أختامًا مختلفة: الألواح الفولاذية المشكلة تتطلب ثلاث طبقات EPDM + بوتيل + سيليكون؛ بلاط الطين يحتاج حشوات مخصصة منحنية؛ الأسطح الخرسانية تحتاج مانع تسرب بولي يوريثان – لا تستخدم حلاً واحدًا يناسب الجميع.
- 5يجب أن يتطابق عمر الختم مع تصميم نظام الطاقة الشمسية لمدة 25 عامًا: PVC العادي يتصلب خلال 3-5 سنوات، شريط البوتيل يفقد الالتصاق خلال 8-10 سنوات – حدد EPDM بدرجة طيران أو بوتيل لعمر 25+ سنة في المناطق الساحلية/المعرضة للأعاصير.
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| استعادة انضغاط الاستعادة (ASTM D395) | تحدد ضغط الختم طويل الأمد؛ الانخفاض تحت 0.3 ميجا باسكال يسبب تسربات | اطلب ≥95% في البداية، واختبار بعد 1000 ساعة شيخوخة بالأشعة فوق البنفسجية؛ اطلب ورقة البيانات |
| توافق التمدد الحراري | عدم التطابق بين السقف والمشبك يسبب إزاحة نسبية، مما يسرع تآكل الختم | احسب أقصى إزاحة سنوية؛ حدد عرض الختم وسماكته لاستيعاب الحركة |
| تطابق مادة الختم ونوع السقف | الختم الخاطئ لنوع السقف يؤدي إلى فشل الالتصاق أو عدم كفاية التلامس | فولاذ مشكل: EPDM + بوتيل + سيليكون؛ بلاط طيني: حشوة مخصصة منحنية؛ خرسانة: مانع تسرب بولي يوريثان |
| مقاومة الشيخوخة والعمر الافتراضي | شيخوخة الختم قبل نهاية عمر النظام الشمسي تفرض تعديلًا مكلفًا | لعمر 25 عامًا، حدد EPDM بدرجة طيران أو بوتيل مع مقاومة رذاذ الملح 3000 ساعة (ساحلي) |
جميع البيانات من محتوى الصفحة. لظروف مشروع محددة، اطلب شهادات المواد وتقارير اختبار الشيخوخة المتسارعة من المورد.
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
ثلاث طبقات عازلة للماء، ثلاث وظائف: الالتصاق، والضغط، والتغطية
الطبقات الثلاث المستخدمة عند نقاط الاختراق ليست تكراراً ثلاثياً للحماية — كل طبقة تعمل بآلية مختلفة، ولا تتحمل أي طبقة منفردة كامل العمر الافتراضي بمفردها.
يعمل شريط البيوتيل بطريقة "الإغلاق بالالتصاق": يلتصق بسطح السقف ويغطي مساحات كبيرة؛ نقطة ضعفه هي التقادم بفعل الأشعة فوق البنفسجية والدورات الحرارية، لذا يحتاج إلى إعادة لصق دورية. تعمل شريحة EPDM بطريقة "الإغلاق بالضغط": تغلق الحلقة (الواشر) الفتحة عبر الانضغاط عند شد البرغي؛ نقطة ضعفها هي الإفراط في الشد — حدود عزم الربط M8 ≤15 / M10 ≤25 N·m، لأن سحق الحلقة يسبب التسريب بدلاً من منعه. يعمل مانع التسرب السيليكوني بطريقة "الإغلاق بالتغطية": مقترناً بفلنجة عازلة للماء من الستانلس ستيل، توزع الفلنجة الضغط ويضيف اللاصق حاجزاً ثانياً. ثلاث طبقات، ثلاثة أنماط فشل — تحقق من كل طبقة مقابل مواصفتها الخاصة.
الأعمار الافتراضية للفئات الثلاث (البيوتيل 3–5 سنوات / EPDM 10–15 سنة / الفلنجة+السيليكون 15–20 سنة) هي تقديرات تقريبية (KB §6)؛ مقارنة الأعمار غير موسعة في المتن؛ حدود عزم الربط M8 ≤15 / M10 ≤25 N·m تتبع KB (§2.5 L47).
المرجع الفني للقطاع
سلسلة تقادم شريط البيوتيل: من الأشعة فوق البنفسجية إلى تسرب مياه موسم الأمطار
مثال: إغلاق الاختراق من الفئة الاقتصادية باستخدام مسمار التمدد + شريط البيوتيل. المشكلة ليست أبداً في المطر الأول — بل في التقادم دون اتخاذ إجراء عند الموعد النهائي.
- 1يلتصق شريط البيوتيل بسطح السقف ويوفر إغلاقاً تغطوياً لمساحة كبيرة
- 2تؤدي الأشعة فوق البنفسجية والدورات الحرارية إلى تقادمه باستمرار — الفئة الاقتصادية مصممة لحوالي 3–5 سنوات (تقدير تقريبي)
- 3تفويت موعد إعادة اللصق: تنخفض قوة الالتصاق عند مناطق التداخل ويبدأ الشريط بالانفصال
- 4تصبح الدرزة المنفصلة مساراً للماء، وتتسرب مياه الأمطار إلى سطح السقف على طول وصلة التداخل
- 5النتيجة النهائية: تتصدر أجزاء الإغلاق والعزل المائي قائمة شكاوى عملاء الطاقة الكهروضوئية على الأسطح — التسريبات
العمر الافتراضي للفئة الاقتصادية 3–5 سنوات هو تقدير تقريبي (KB §6)؛ تقادم الأشعة فوق البنفسجية + الدورات الحرارية وإعادة اللصق الدورية تتبع KB (§2.5 L46)؛ ترتيب الشكاوى الأكثر تكراراً يتبع عنوان القسم §2.5 (L42).
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
الحل A
أسقف الألواح الفولاذية المشكلة للمصانع الصناعية (مدادات شبه منحرفة/زاوية)، نقاط اختراق البراغي ≤1000
15-20 سنة
اقتصادي
الحل B
الأسقف المكسوة بالطين أو الأسمنت أو الأسقف الخرسانية المسطحة
20-25 سنة
قياسي
الحل C
المناطق المعرضة للأعاصير/المناطق ذات الأمطار الغزيرة/المشاريع ذات متطلبات العزل المائي الصارمة للغاية
أكثر من 25 عامًا
ممتاز
| A · الخطة أ · العزل المائي القياسي لأسقف الألواح الفولاذية المشكلة | B · الخطة ب · العزل المائي للأسقف الخرسانية أو المكسوة بالطين | C · الخطة ج · العزل المائي عالي المواصفات للمناخات القاسية | |
|---|---|---|---|
| 1. شريط عزل | |||
| المواصفة | العرض 10-30 مم السماكة 3 مم | انحناء مخصص حسب نوع البلاط | العرض 15-40 مم |
| المادة | مطاط EPDM | مطاط EPDM | مطاط EPDM |
| الدرجة | درجة الحرارة -40~120 درجة مئوية أسود | أبيض/أحمر درجة الحرارة -60~200 درجة مئوية | مقاومة رذاذ الملح 3000 ساعة |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 |
| 2. شريط بوتيل مانع للتسرب | |||
| المواصفة | العرض 30 مم/50 مم/100 مم | 600 مل/خرطوشة | العرض 50/100 مم |
| المادة | مطاط بوتيل | مطاط EPDM | مطاط بوتيل بجودة الطيران |
| الدرجة | أسود/رمادي | رمادي | مقاومة الشيخوخة أكثر من 25 عامًا |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 |
| 3. مانع تسرب سيليكون | |||
| المواصفة | 300 مل/خرطوشة | العرض 20-50 مم | 300 مل/خرطوشة |
| المادة | مطاط EPDM | EPDM | مطاط EPDM |
| الدرجة | أبيض/رمادي/أسود | أسود | قدرة الحركة ±50% |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 |
| 4. حلقة مسطحة | |||
| المواصفة | M8/M10/M12 | M8-M12 × نوع عريض | M8-M12 |
| المادة | EPDM + فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 + EPDM | 316L + EPDM |
| الدرجة | IP65 | A2-70 | IP68 |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 |
| 5. شريط بوتيل بألمنيوم | |||
| المواصفة | العرض 50 مم | العرض 100 مم | / |
| المادة | مطاط بوتيل + رقائق ألمنيوم | PVC + بوتيل | / |
| الدرجة | عزل عاكس | رمادي | / |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 |
1شريط عزل
المواصفة
A
العرض 10-30 مم السماكة 3 مم
B
انحناء مخصص حسب نوع البلاط
C
العرض 15-40 مم
المادة
A
مطاط EPDM
B
مطاط EPDM
C
مطاط EPDM
الدرجة
A
درجة الحرارة -40~120 درجة مئوية أسود
B
أبيض/أحمر درجة الحرارة -60~200 درجة مئوية
C
مقاومة رذاذ الملح 3000 ساعة
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461
2شريط بوتيل مانع للتسرب
المواصفة
A
العرض 30 مم/50 مم/100 مم
B
600 مل/خرطوشة
C
العرض 50/100 مم
المادة
A
مطاط بوتيل
B
مطاط EPDM
C
مطاط بوتيل بجودة الطيران
الدرجة
A
أسود/رمادي
B
رمادي
C
مقاومة الشيخوخة أكثر من 25 عامًا
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461
3مانع تسرب سيليكون
المواصفة
A
300 مل/خرطوشة
B
العرض 20-50 مم
C
300 مل/خرطوشة
المادة
A
مطاط EPDM
B
EPDM
C
مطاط EPDM
الدرجة
A
أبيض/رمادي/أسود
B
أسود
C
قدرة الحركة ±50%
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461
4حلقة مسطحة
المواصفة
A
M8/M10/M12
B
M8-M12 × نوع عريض
C
M8-M12
المادة
A
EPDM + فولاذ مقاوم للصدأ 304
B
فولاذ مقاوم للصدأ 304 + EPDM
C
316L + EPDM
الدرجة
A
IP65
B
A2-70
C
IP68
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461
5شريط بوتيل بألمنيوم
المواصفة
A
العرض 50 مم
B
العرض 100 مم
C
/
المادة
A
مطاط بوتيل + رقائق ألمنيوم
B
PVC + بوتيل
C
/
الدرجة
A
عزل عاكس
B
رمادي
C
/
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461
دليل الاختيار
لست متأكدًا أي خطة تختار؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| سقف صناعي من ألواح الصلب المشكلة (شبه منحرف/مدادة زاوية، نقاط اختراق البراغي <=1000) | الخطة A: عزل مائي قياسي من 3 طبقات - شريط بوتيل على السقف حول الفتحة (50mm) + غسالة EPDM + سيليكون فوق رأس المسمار (+5mm للمحيط)؛ شريط EPDM 10-30mm x 3mm، بوتيل 30/50/100mm، سيليكون 300ml | تكرار بثلاث طبقات: إذا فشلت أي طبقة منفردة، تحافظ الطبقتان الأخريان على الإحكام |
| سقف قرميد طيني / خرساني (أسطح غير منتظمة) | الخطة B: حشية مطاط سيليكون مقوسة مخصصة (حسب نوع القرميد) + مادة مانعة للتسرب بولي يوريثان (600ml) + شريط تقوية (20-50mm) + غسالة عازلة للماء واسعة A2-70 | تلامس غسالة EPDM القياسية للسطح المقوس <50%؛ البولي يوريثان ذو التصاق أقوى من السيليكون للخرسانة |
| منطقة ساحلية / أعاصير / عالية هطول الأمطار، متطلب عمر افتراضي 25 سنة | الخطة C: أختام بدرجة طيران - شريط EPDM (مقاومة رذاذ الملح 3000h)، شريط بوتيل بدرجة طيران (مقاومة التقادم 25+ years)، سيليكون إنشائي (قدرة حركة +-50%)، غسالة 316L + EPDM (IP68) | الـ PVC العادي يتصلب خلال 3-5 years، والبوتيل يفقد الالتصاق خلال 8-10 years؛ يجب أن يتوافق تقادم الختم مع العمر الافتراضي للطاقة الكهروضوئية البالغ 25-year |
| ختم EPDM تحت تقادم الأشعة فوق البنفسجية لمدة 5 years + دورات حرارية | حدد استعادة التشوه الدائم بالانضغاط >=95% مبدئياً (ASTM D395, 70C x 22h) وتحقق بعد اختبار التقادم بالأشعة فوق البنفسجية لمدة 1000h | ينخفض الاسترداد إلى 60-70%، وينخفض ضغط الإحكام 0.5MPa->0.2MPa، دون ضغط مياه الأمطار الغزيرة البالغ 0.3MPa - مما يسبب التسرب |
| عدم تطابق التمدد الحراري بين السقف الفولاذي والمشبك الألومنيوم (صيفاً 70C إلى شتاءً -10C) | حدد عرض وسمك الختم لاستيعاب الإزاحة النسبية السنوية (حوالي 5mm لمشبك بطول 3m) | السقف الفولاذي 12x10^-6/C مقابل المشبك الألومنيوم 23x10^-6/C يختلف بنسبة >40%، مما يقصر العمر الافتراضي من 10 years المصمم إلى 3-5 years |
A
الخطة أ · العزل المائي القياسي لأسقف الألواح الفولاذية المشكلة
C3 قياسي وفقًا لمعيار ISO 12944-2
شريط عزل
مطاط EPDM · درجة الحرارة -40~120 درجة مئوية أسود

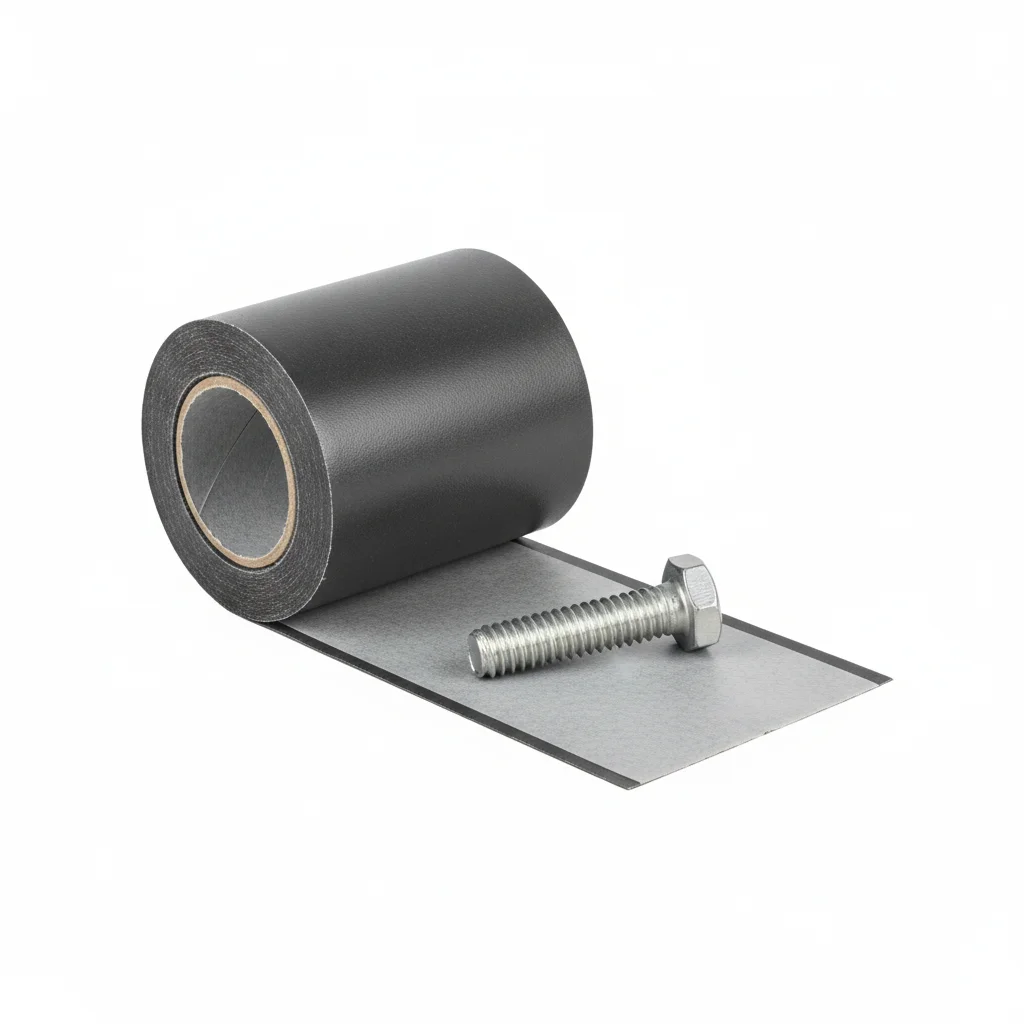

شريط بوتيل مانع للتسرب
مطاط بوتيل · أسود/رمادي

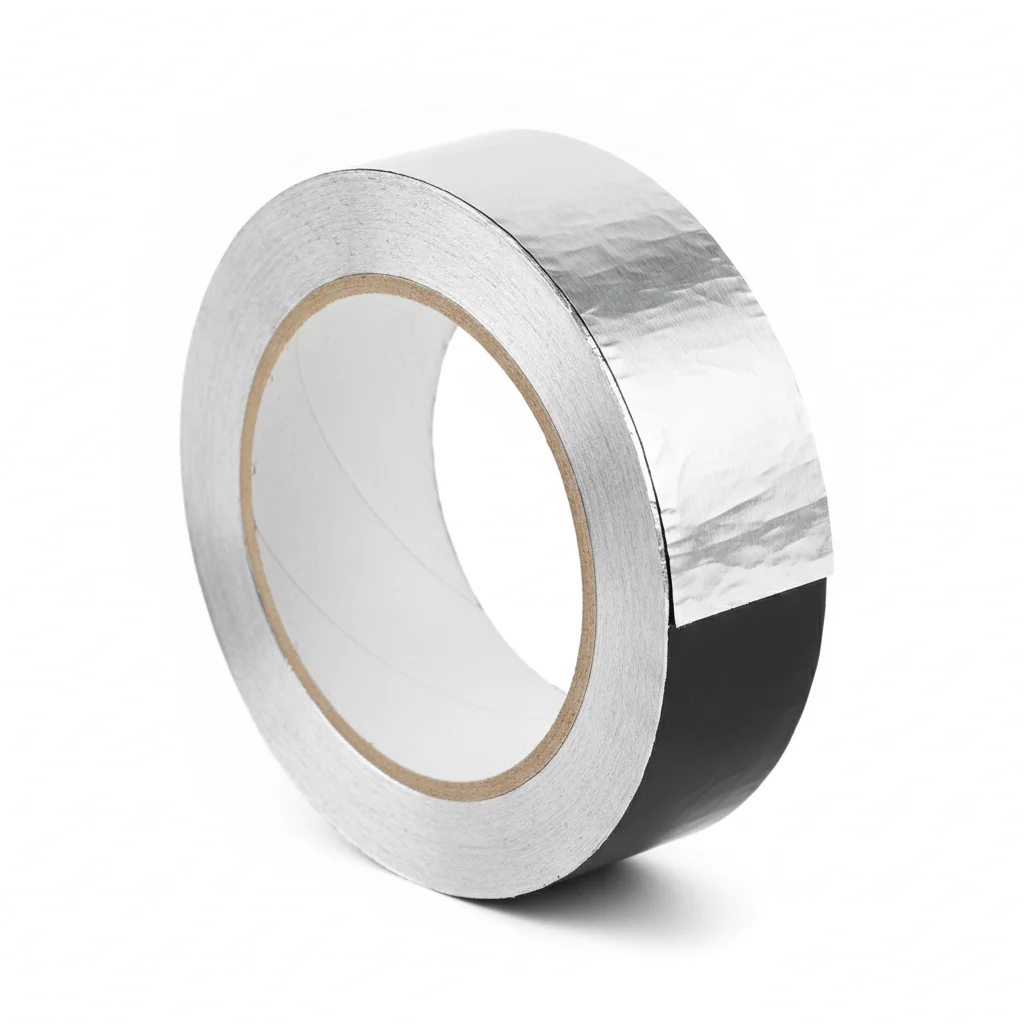

شريط بوتيل بألمنيوم
مطاط بوتيل + رقائق ألمنيوم · عزل عاكس
| شريط عزل | شريط بوتيل مانع للتسرب | مانع تسرب سيليكون | حلقة مسطحة | شريط بوتيل بألمنيوم | |
|---|---|---|---|---|---|
| المواصفة | العرض 10-30 مم السماكة 3 مم | العرض 30 مم/50 مم/100 مم | 300 مل/خرطوشة | M8/M10/M12 | العرض 50 مم |
| المادة | مطاط EPDM | مطاط بوتيل | مطاط EPDM | EPDM + فولاذ مقاوم للصدأ 304 | مطاط بوتيل + رقائق ألمنيوم |
| الدرجة | درجة الحرارة -40~120 درجة مئوية أسود | أسود/رمادي | أبيض/رمادي/أسود | IP65 | عزل عاكس |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | مانع تسرب لنقاط اختراق البراغي | إحكام حول نقاط اختراق السقف | غطاء مانع لرؤوس المسامير | مانع تسرب بين المشبك والسقف | حماية إضافية لمناطق السقف ذات درجات الحرارة المرتفعة |
التركيب والصيانة
خطوات التركيب
- نظف الأسطح باستخدام كحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصلات على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط النجمة. اربط بعزم 42 نيوتن متر ±2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% باستخدام مقياس السماكة.
- ضع علامة طلاء مانعة للتلاعب على العزم. صور التجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البراغي لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت مقابل المواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
B
الخطة ب · العزل المائي للأسقف الخرسانية أو المكسوة بالطين
C4 بيئة قاسية وفقًا للمعيار ISO 12944-2

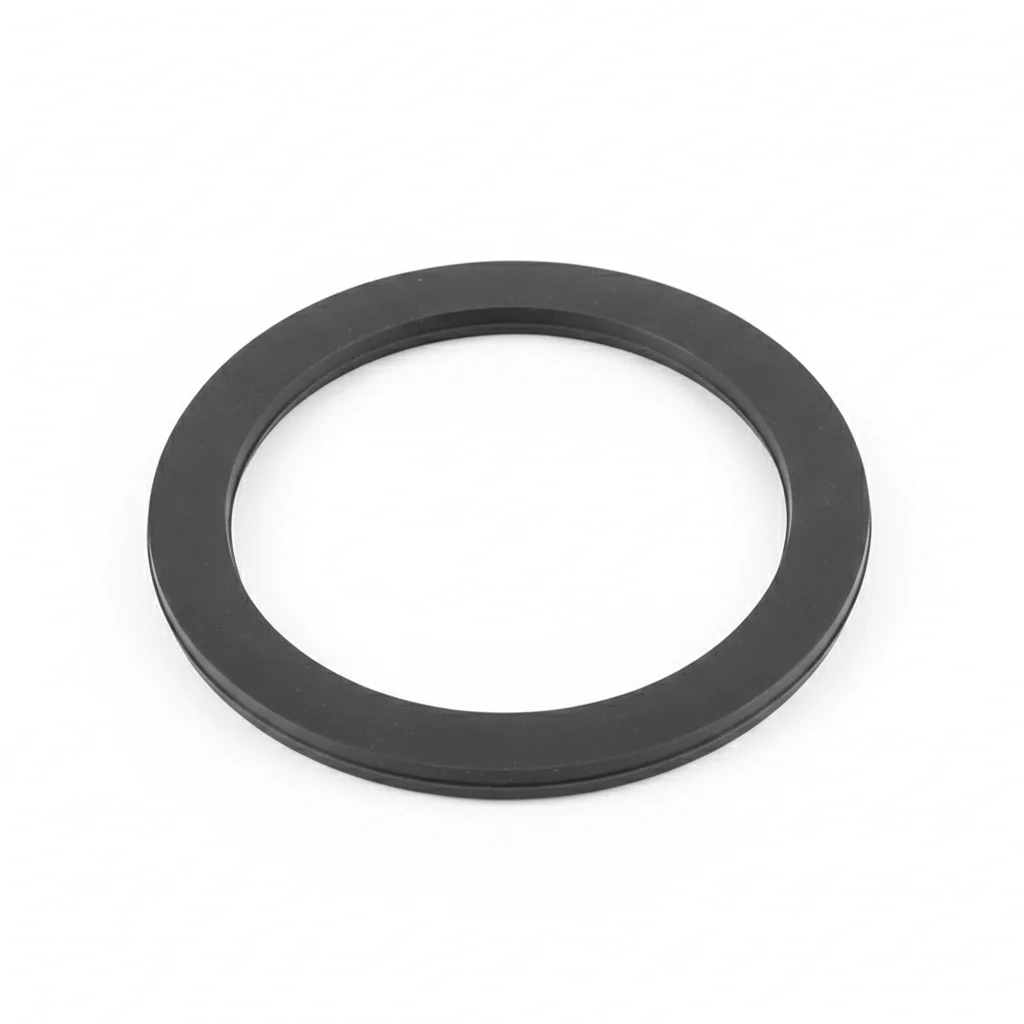

حشية مطاط السيليكون المانعة للماء (منحنية حسب الطلب)
مطاط EPDM · أبيض/أحمر درجة الحرارة -60~200 درجة مئوية
شريط مقوى
EPDM · أسود
حلقة مانعة للماء
فولاذ مقاوم للصدأ 304 + EPDM · A2-70
شريط إصلاح الغشاء المانع للماء
PVC + بوتيل · رمادي
| حشية مطاط السيليكون المانعة للماء (منحنية حسب الطلب) | مادة مانعة للتسرب من البولي يوريثين | شريط مقوى | حلقة مانعة للماء | شريط إصلاح الغشاء المانع للماء | |
|---|---|---|---|---|---|
| المواصفة | انحناء مخصص حسب نوع البلاط | 600 مل/خرطوشة | العرض 20-50 مم | M8-M12 × نوع عريض | العرض 100 مم |
| المادة | مطاط EPDM | مطاط EPDM | EPDM | فولاذ مقاوم للصدأ 304 + EPDM | PVC + بوتيل |
| الدرجة | أبيض/أحمر درجة الحرارة -60~200 درجة مئوية | رمادي | أسود | A2-70 | رمادي |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |
| التآكل | غير قابل للتطبيق (بوليمر) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | مانع تسرب مخصص لبلاط الطين | إحكام غلق الأسقف الخرسانية أو المكسوة بالبلاط | إحكام غلق فواصل التمدد ذات الإزاحة الكبيرة | نقاط اختراق البراغي في الأسقف الخرسانية | إصلاح طبقة العزل المائي الخرسانية |
التركيب والصيانة
خطوات التركيب
- قم بإزالة الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركب الوصلات المضاد للتآكل بدرجة حرارة تتراوح بين -20 و150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. افحص 10% باستخدام أداة التحقق. سجل البيانات البيئية.
- قم باختبار الشد لعينة عشوائية بنسبة 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- ضع طبقة حماية مقاومة للعوامل الجوية. قم بتركيب عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي أقل من 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة بنسبة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
C
الخطة ج · العزل المائي عالي المواصفات للمناخات القاسية
C5-M شديد وفقًا لمعيار ISO 12944-2
حلقة عازلة للماء
316L + EPDM · IP68
| شريط EPDM بجودة الطيران | شريط بوتيل بجودة الطيران | مانع تسرب سيليكوني هيكلي | حلقة عازلة للماء | خدمة الفحص بالتصوير الحراري بالأشعة تحت الحمراء | |
|---|---|---|---|---|---|
| المواصفة | العرض 15-40 مم | العرض 50/100 مم | 300 مل/خرطوشة | M8-M12 | / |
| المادة | مطاط EPDM | مطاط بوتيل بجودة الطيران | مطاط EPDM | 316L + EPDM | / |
| الدرجة | مقاومة رذاذ الملح 3000 ساعة | مقاومة الشيخوخة أكثر من 25 عامًا | قدرة الحركة ±50% | IP68 | / |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 |
| التآكل | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | إغلاق الأسطح في المناطق الساحلية المعرضة للأعاصير | إغلاق الأسطح طويل الأمد | إغلاق فواصل التمدد ذات الإزاحة الكبيرة جدًا | المنصات البحرية/الأسطح الساحلية من الفئة C5 | يُنصح بإجراء مسح حراري بالأشعة تحت الحمراء كل 5 سنوات |
التركيب والصيانة
خطوات التركيب
- إزالة الشحوم باستخدام مذيب MEK. التحقق من خشونة السطح Ra <1.6 ميكرون.
- ضع مركبًا مضادًا للتآكل بجودة بحرية يتحمل درجات حرارة من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق PMI من عينة 10%. وثّق لأغراض تدقيق الامتثال.
- اختبار NDT لعينة 10% باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر عليها علامات تشقق.
- ضع مادة مانعة للتسرب واقية وفقًا للمواصفات. قم بتركيب أجهزة مراقبة دائمة لقياس الحالة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البراغي لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثّق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبتات | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت يقل عن 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدال جميع المثبتات الحرجة بغض النظر عن حالتها. وثّق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
المعايير المرجعية
المعايير المرجعية والمراجع الموثوقة
المواصفة القياسية لمانعات التسرب المرنة للمفاصل
معيار لاختبار قدرة الحركة والمتانة لمانعات التسرب السيليكونية والبولي يوريثان.
طرق الاختبار القياسية للمطاط المفلكن والإيلاستومرات اللدنة الحرارية - الشداختبار قوة الشد والاستطالة لشرائح EPDM.
طرق الاختبار القياسية لخاصية المطاط - الانضغاط الدائممعيار لتقييم قدرة الارتداد لسدادات EPDM تحت الضغط طويل الأمد.
مانعات التسرب السيليكونية ومعدلة السيليكون للمبانيمعيار الجودة المحلي لمانعات التسرب السيليكونية.
مانعات التسرب للاستخدام غير الإنشائي في فواصل المبانيالمعيار الأوروبي المنسق لمانعات تسرب المباني.
المواصفة القياسية للمطاط الإسفنجيقدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
الأسئلة الشائعة
الأسئلة الشائعة
قراءات ذات صلة
تابع القراءة والخطوة التالية
ما وراء المواصفات الفنية
العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.
عرض القدرات →
