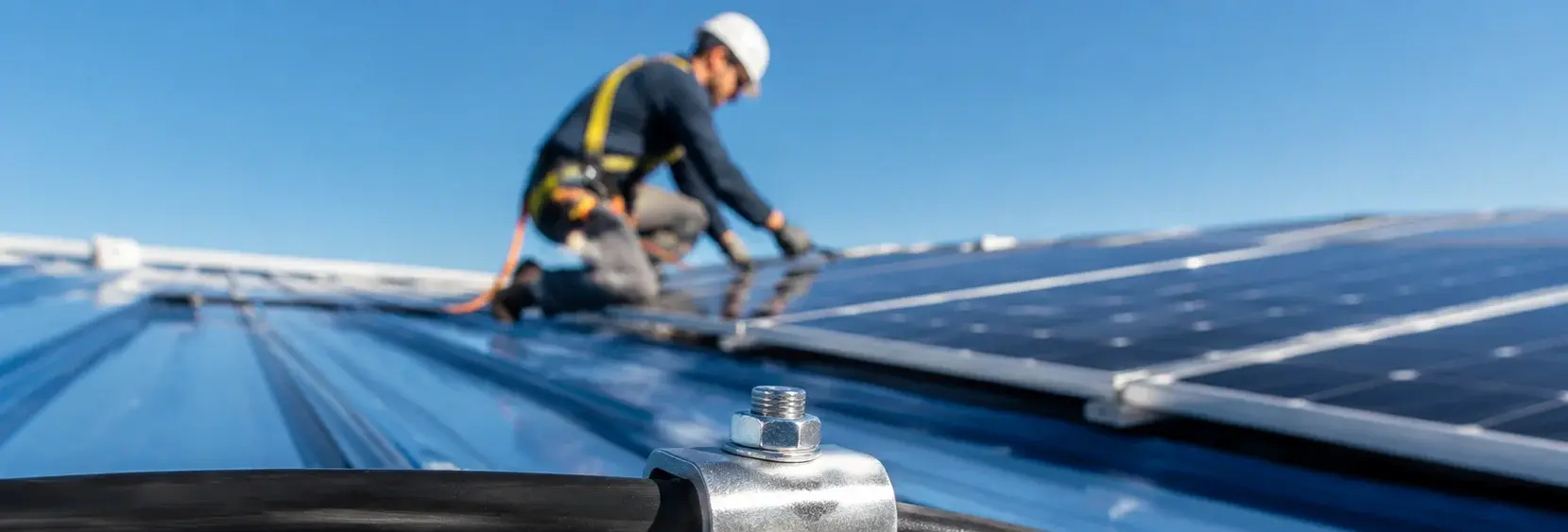

مشابك كابلات الطاقة الشمسية على الأسطح: مقارنة المواد وطرق التثبيت
الكابلات غير المثبتة تحتك بحواف السكة تحت اهتزاز الرياح، مما يؤدي إلى تآكل العزل خلال 3 سنوات ويسبب وميض قوس كهربائي مستمر. اختيار مادة المشبك وطريقة التثبيت الصحيحة أمر بالغ الأهمية. قارن بين النايلون (PA66 المثبت ضد الأشعة فوق البنفسجية)، والفولاذ المقاوم للصدأ (304 مع بطانة EPDM)، والحوامل المغناطيسية من حيث قوة التثبيت والعمر الافتراضي وقيود التركيب.
تدقيق المخاطر // التشخيص الهندسي
دليل مخاطر الشراء
"في خط الإنتاج، تحدث هذه الأمور كل يوم."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
الكابلات غير المثبتة تسبب تآكل العزل بسبب الرياح
إجراءات التصحيح
الخطر-02
مشابك الكابلات البلاستيكية تصبح هشة وتتكسر تحت التعرض للأشعة فوق البنفسجية
إجراءات التصحيح
الخطر-03
الاختيار غير الصحيح لمشبك الكابلات يسبب 'تآكلًا ثانويًا'
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
3 خيارات للمواد: ما يجب التحقق منه قبل التحديد
كل مادة للمشابك تحل نمط فشل مختلف: النايلون مناسب للبيئات الداخلية C3 لكنه يتدهور تحت الأشعة فوق البنفسجية؛ الفولاذ المقاوم للصدأ يقاوم التآكل في المناطق الساحلية C4-C5 لكنه يتطلب بطانة EPDM لتجنب التآكل الثانوي؛ الحوامل المغناطيسية تتجنب الحفر لكن عمرها الافتراضي وقوة الإمساك محدودة. يوضح الجدول أدناه الفحوصات الرئيسية للمشتريات
ما يجب التحقق منه
- 1افحص الهشاشة بعد 5 سنوات
- 2الفولاذ المقاوم للصدأ 304 مع بطانة EPDM: يمنع الاحتكاك بين المعدن والكابل؛ حدد درجة A2-70 للمناطق الساحلية
- 3الحامل المغناطيسي: قوة الإمساك ≥5 كجم، لكن الغلاف المطاطي يتقادم خلال 5-8 سنوات؛ غير مناسب للتركيبات الدائمة
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| مقاومة الأشعة فوق البنفسجية | يصبح النايلون هشًا تحت الأشعة فوق البنفسجية، مما يسبب فشل المشبك وتحرر الكابل | اشترط تصنيف UL 746C f1 أو PA66 مثبت ضد الأشعة فوق البنفسجية للاستخدام الخارجي |
| مقاومة التآكل | الرذاذ الملحي الساحلي يتآكل المشابك القياسية، مما يؤدي إلى الصدأ والفشل | للبيئة C4-C5، حدد الفولاذ المقاوم للصدأ 304 (A2-70) أو ما يعادله |
| حماية الكابل من الاحتكاك | المشابك المعدنية بدون بطانة يمكن أن تقطع عزل الكابل تحت الاهتزاز | يجب أن تشمل المشابك الفولاذية المقاومة للصدأ بطانة EPDM أو مطاطية لمنع التآكل الثانوي |
| قوة الإمساك وطريقة التثبيت | الحوامل المغناطيسية قد تنفصل في الرياح العالية؛ القواعد اللاصقة قد تفقد قوتها على الأسطح المتربة | للمغناطيسي: قوة الإمساك ≥5 كجم؛ للاصق: استخدم شريط 3M VHB ونظف السطح قبل التطبيق |
تقديرات العمر الافتراضي (8-12، 20-25، 5-8 سنوات) مبنية على ظروف نموذجية؛ العمر الفعلي يعتمد على الأشعة فوق البنفسجية ودرجة الحرارة وأحمال الرياح في الموقع. تحقق دائمًا من بيانات الاختبار من المورد
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
من مشبك كابل مرتخٍ إلى حريق السطح: مسار قوس التيار المستمر
مثال: كابلات التيار المستمر موضوعة على السكة دون تثبيت محكم. المشبك هو خط الدفاع المادي الأول في جانب التيار المستمر — توضح هذه السلسلة لماذا يجب ألا يتراخى أبداً.
- 1يرتخي مشبك أو يُهمل تركيبه فيفقد الكابل تقييده ويتدلى ويتأرجح بفعل اهتزاز الرياح
- 2يحتك الكابل المتدلي بسطح السقف أو حواف السكة ويتآكل عزله تدريجياً حتى ينكشف
- 3بمجرد تآكل العزل يلامس الموصل العاري جزءاً معدنياً ويتشكل مسار عطل في دائرة التيار المستمر
- 4قوس التيار المستمر 400–1500 V بلا عبور صفري، لا ينطفئ ذاتياً ويستمر في الاحتراق بدرجة حرارة تبلغ آلاف الدرجات
- 5يشعل القوس مواد التسقيف والمواد القابلة للاحتراق المجاورة — مشبك واحد مرتخٍ يتصاعد ليتحول إلى حريق سطح
لا تحمل هذه السلسلة أرقام مقادير مستقلة بذاتها؛ نطاق 400–1500 V وسلوك انعدام العبور الصفري ودرجة حرارة القوس البالغة آلاف الدرجات تتبع الأساس الموثق في قاعدة المعرفة (قاعدة المعرفة §6: قوس التيار المستمر بلا عبور صفري — معرفة كهربائية عامة).
المرجع الفني للقطاع
خمس مواصفات لمشابك الكابلات: المادة والتباعد والحماية المزدوجة
النطاق: مشابك لكابلات التيار المستمر على الأسطح. طابق هذه النقاط الخمس قبل الطلب — لا تدع مشبكاً واحداً يُفشل المحطة بأكملها.
- استخدم PA66 مثبت ضد الأشعة فوق البنفسجية (أسود الكربون ≥2%) — مشابك النايلون العادية تتقصف خلال 2–3 سنوات تحت الأشعة فوق البنفسجية على السطح
- استخدم مشابك من الفولاذ المقاوم للصدأ 304 في النقاط الحرجة: مداخل الكابلات عبر فتحات التهوية/اختراقات المداخن، والمسارات طويلة التعرض أو المعرضة للتآكل
- تباعد التثبيت ≤500 mm (مقترح) — التباعد الأوسع يسمح للكابل بالتأرجح والاحتكاك تحت اهتزاز الرياح
- وفر حماية مزدوجة الطبقة حيث تمر الكابلات عبر فتحات التهوية أو فتحات المداخن
- يناسب أقطار كابلات φ4–8 mm، بمعدل بضع مئات من المشابك لكل MW
التباعد ≤500 mm قيمة مقترحة؛ أسود الكربون ≥2%، التقصف بالأشعة فوق البنفسجية خلال 2–3 سنوات، φ4–8 mm، ومئات لكل MW تتبع قاعدة المعرفة؛ استخدام 304 في النقاط الحرجة يتبع توصية قاعدة المعرفة.
المرجع الفني للقطاع
لماذا لا يمكن إخماد قوس التيار المستمر
قبل اختيار المشبك، افهم ما الذي يدافع عنه.
تعمل سلاسل التيار المستمر الكهروضوئية بجهد 400–1500 V. يعبر قوس التيار المتردد نقطة الصفر في كل دورة، وهي الآلية التي يمكن بها إخماده؛ أما قوس التيار المستمر فبلا عبور صفري — بمجرد نشوئه لا ينطفئ تلقائياً ويمكن أن يحترق بدرجة حرارة تبلغ آلاف الدرجات. لذا في جانب التيار المستمر، "اقطع التيار وسينطفئ" ليست استراتيجية؛ يجب أن تكون الحماية وقائية: تثبيت الكابلات في مكانها، وسلامة العزل، وعدم ملامسة أي موصل عارٍ للمعدن. إن تباعد المشابك ومادتها هما في الواقع خط الدفاع المادي الأول ضد حريق قوس التيار المستمر.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · الخطة أ · التكوين القياسي لمشبك الكابلات النايلون | B · الخطة ب · مشبك الكابلات الفولاذي المقاوم للصدأ بتكوين محسّن | C · الخطة ج · الحل المغناطيسي (بدون حفر) | |
|---|---|---|---|
| 1. مشبك كابلات نايلون (مثبت ضد الأشعة فوق البنفسجية) | |||
| المواصفة | للكابلات 4-10 مم² | للكابلات من 4 إلى 10 مم² | قوة الإمساك ≥ 5 كجم |
| المادة | نايلون PA66 + مثبت للأشعة فوق البنفسجية | فولاذ مقاوم للصدأ 304 + بطانة EPDM | مغناطيس نيوديميوم + غلاف مطاطي |
| الدرجة | UL 746C f1 أسود | A2-70 | IP65 أسود |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن ≥ 55 ميكرومتر وفقًا للمعيار ISO 1461 | مجلفن بالغمس الساخن ≥ 55 ميكرومتر وفقًا للمعيار ISO 1461 |
| 2. قاعدة مشبك كابلات ذاتية اللصق | |||
| المواصفة | تناسب الجزء السفلي من مشبك الكابلات | M4×12 مم | للكابلات من 4 إلى 10 مم² |
| المادة | شريط لاصق مزدوج الوجه 3M VHB + نايلون | فولاذ مقاوم للصدأ 304 | مغناطيس + PA66 |
| الدرجة | مقاوم للعوامل الجوية | A2-70 | مثبت ضد الأشعة فوق البنفسجية |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن ≥ 55 ميكرومتر وفقًا للمعيار ISO 1461 | مجلفن بالغمس الساخن ≥ 55 ميكرومتر وفقًا للمعيار ISO 1461 |
دليل الاختيار
لست متأكدًا ماذا تختار؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| سقف قياسي (داخلي، بيئة C3) | الخطة A · مشابك كابلات نايلون (PA66 مستقر ضد الأشعة فوق البنفسجية، UL 746C f1 أسود) | UL 746C f1; ISO 12944-2 C3 |
| ساحلي / رياح قوية / عمر افتراضي 25 سنة (C4-C5) | الخطة B · مشابك من الفولاذ المقاوم للصدأ 304 (A2-70) + بطانة EPDM | ISO 12944-2 C4-C5; UL 62275 |
| سقف من ألواح الصلب الملون / بدون حفر / تركيب مؤقت | الخطة C · حوامل مغناطيسية (قوة تثبيت ≥5kg)، للاستخدام المؤقت فقط | قوة التثبيت المغناطيسي ≥5kg; ISO 12944-2 C5-M |
الخطة أ · التكوين القياسي لمشبك الكابلات النايلون
معيار C3 وفقًا لـ ISO 12944-2
| مشبك كابلات نايلون (مثبت ضد الأشعة فوق البنفسجية) | قاعدة مشبك كابلات ذاتية اللصق | |
|---|---|---|
| المواصفة | للكابلات 4-10 مم² | تناسب الجزء السفلي من مشبك الكابلات |
| المادة | نايلون PA66 + مثبت للأشعة فوق البنفسجية | شريط لاصق مزدوج الوجه 3M VHB + نايلون |
| الدرجة | UL 746C f1 أسود | مقاوم للعوامل الجوية |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | تثبيت الكابلات على السكة، بمسافة 0.5-1 متر | تثبيت مؤقت على سطح بلاط الصلب الملون (استخدام مساعد) |
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9٪). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصل على أسطح التلامس. ضع المثبت مع حلقة Belleville تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط نجمة. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5٪ بمقياس محسس.
- ضع علامة طلاء ختم العزم. صور التجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت الحمل التصميمي. ينفصل الوصل في ظل ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت وفقًا للمواصفة. استخدم مفتاح عزم معاير +/-3٪. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80٪ من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5٪ من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20٪. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15٪.
الخطة ب · مشبك الكابلات الفولاذي المقاوم للصدأ بتكوين محسّن
C4 بيئة قاسية وفقًا للمعيار ISO 12944-2
| مشبك الكابلات | برغي ذاتي اللولب | |
|---|---|---|
| المواصفة | للكابلات من 4 إلى 10 مم² | M4×12 مم |
| المادة | فولاذ مقاوم للصدأ 304 + بطانة EPDM | فولاذ مقاوم للصدأ 304 |
| الدرجة | A2-70 | A2-70 |
| التشطيب | مجلفن بالغمس الساخن ≥ 55 ميكرومتر وفقًا للمعيار ISO 1461 | مجلفن بالغمس الساخن ≥ 55 ميكرومتر وفقًا للمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | حوالي 0.5 كجم/قطعة | حوالي 0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | تثبيت الكابلات في المناطق الساحلية أو مناطق الرياح العالية | تثبيت مشبك الكابلات على السكة |
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من أن خشونة السطح Ra < 3.2 ميكرومتر.
- ضع مركبًا مضادًا للتآكل بدرجة حرارة تشغيل من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. افحص 10% باستخدام أداة تحقق. سجل مع بيانات البيئة.
- اختبر الشد على عينة عشوائية بنسبة 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- طبق طبقة حماية مقاومة للطقس. ثبت عينة مراقبة التآكل بالقرب من الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البراغي لظروف الخدمة | يفشل البرغي تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير بدقة ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أقرب). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر > 0.3 مم. كل 3 سنوات: فك كامل وفحص عينة بنسبة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
الخطة ج · الحل المغناطيسي (بدون حفر)
C5-M بيئة قصوى وفقًا للمعيار ISO 12944-2
| حامل الكابلات المغناطيسي | مشبك توجيه الكابلات المغناطيسي | |
|---|---|---|
| المواصفة | قوة الإمساك ≥ 5 كجم | للكابلات من 4 إلى 10 مم² |
| المادة | مغناطيس نيوديميوم + غلاف مطاطي | مغناطيس + PA66 |
| الدرجة | IP65 أسود | مثبت ضد الأشعة فوق البنفسجية |
| التشطيب | مجلفن بالغمس الساخن ≥ 55 ميكرومتر وفقًا للمعيار ISO 1461 | مجلفن بالغمس الساخن ≥ 55 ميكرومتر وفقًا للمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | حوالي 0.5 كجم/قطعة | حوالي 0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | تثبيت مغناطيسي للكابلات على سطح بلاط الصلب الملون | مشبك توجيه مغناطيسي للكابلات |
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من أن خشونة السطح Ra < 1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل بدرجة بحرية بدرجة حرارة تشغيل من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة ضمن 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق من PMI لعينة بنسبة 10%. وثق لتدقيق الامتثال.
- اختبر NDT لعينة بنسبة 10% باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر عليها علامات تشقق.
- طبق مادة مانعة للتسرب وفقًا للمواصفات. ثبت أجهزة مراقبة دائمة للحالة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البراغي لظروف الخدمة | يفشل البرغي تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير بدقة ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أقرب). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر > 0.3 مم. كل 3 سنوات: فك كامل وفحص عينة بنسبة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
