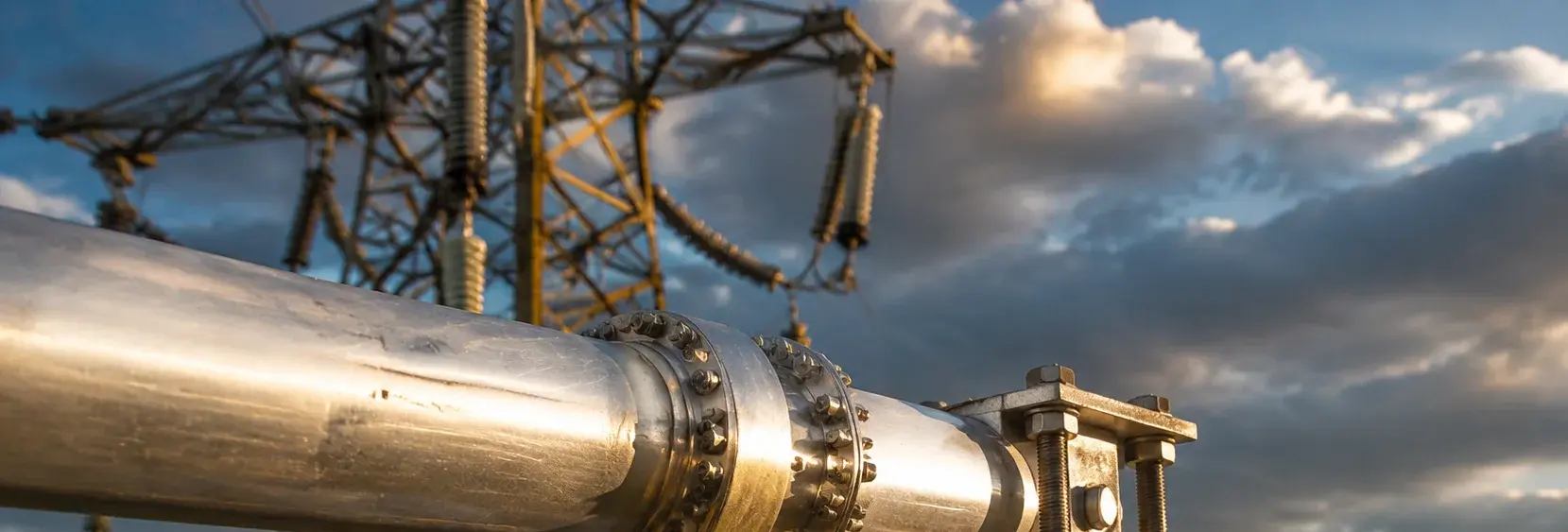

وصلات قضبان التوزيع: معدات محطات التوزيع الداخلية والخارجية
تحمل قضبان التوزيع في المحطات آلاف الأمبيرات—يجب أن تدعم الوصلات أنابيب الألومنيوم الثقيلة وتتحمل القوى الكهرومغناطيسية الناتجة عن تيارات القصر. قارن الخطة A (35kV داخلي، C3) والخطة B (110kV خارجي، C4) لمشابك تثبيت قضبان التوزيع، ووصلات T، والدعامات المنزلقة، ووصلات التمدد. المخاطر الرئيسية: ارتخاء المشابك، وأكسدة نقاط التلامس، والتآكل
تدقيق المخاطر // التشخيص الهندسي
دليل أخطاء الشراء
"على خط الإنتاج، تحدث هذه الأشياء كل يوم."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
ارتخاء مشابك تثبيت قضبان التوزيع تحت الصدمة الكهرومغناطيسية
أثناء قصر الدائرة على جانب 10kV/35kV في المحطة، يمكن أن يصل تيار القصر المار عبر قضيب التوزيع إلى ذروة 30-50kA. القوة الكهرومغناطيسية (F=μ₀I₁I₂L/2πd) بين القضبان المتجاورة يمكن أن تصل إلى مئات الكيلوغرامات. يهتز قضيب التوزيع ويصطدم بعنف داخل المشبك—ترتخي براغي التثبيت، وينزاح القضيب، وتزداد مقاومة التلامس، مما يسبب ارتفاع الحرارة.
إجراءات التصحيح
يجب حساب قوة التثبيت لمشابك تثبيت قضبان التوزيع بناءً على القوة الكهرومغناطيسية لتيار القصر (عامل أمان ≥ 2). يوصى باستخدام براغي من الدرجة 10.9 مع حلقات Nord-Lock لبراغي التثبيت. قم بتركيب مجموعة من مشابك الدعم المنزلقة (السماح بإزاحة محورية ±200 مم) كل 3 فترات لمنع الدفع الزائد عند الأطراف الناتج عن التمدد والانكماش الحراري لقضيب التوزيع.
الخطر-02
ارتفاع الحرارة بسبب أكسدة أسطح تلامس وصلة T
نقطة وصلة T هي التقاطع الكهربائي بين قضيب التوزيع الرئيسي والفرعي. إذا تأكسد سطح التلامس—ترتفع مقاومة التلامس من <5μΩ إلى >50μΩ—تتجاوز قدرة التسخين تحت تيار الحمل الكامل 100 واط—يمكن أن تصل درجة حرارة سطح التلامس إلى 150 درجة مئوية+—مما يسرع دورة الأكسدة—وفي النهاية يحترق الوصلة.
إجراءات التصحيح
يجب أن تكون أسطح تلامس وصلات T مطلية بالقصدير أو الفضة. قبل التركيب، امسح أسطح التلامس بالكحول اللامائي وضع شحمًا موصلًا (الأفضل أن يكون أساسه الفضة). اربط البراغي بعزم الربط الموصى به (M12 يوصى بـ 40-50 نيوتن متر). الإفراط في الربط يمكن أن يشوه أنبوب الألومنيوم، مما يزيد فعليًا من مقاومة التلامس. افحص جميع نقاط وصلة T سنويًا بميزان حرارة بالأشعة تحت الحمراء—ارتفاع درجة الحرارة >30 درجة مئوية يتطلب صيانة مع فصل التيار.
الخطر-03
تآكل شبكة التأريض يتسارع في التربة الحمضية – مقاومة التأريض تتجاوز المعايير سنويًا
في شبكات التأريض للمحطات الفرعية في التربة الحمضية ذات الرقم الهيدروجيني أقل من 5، يمكن أن يصل معدل تآكل طبقة النحاس لأقطاب التأريض من النحاس المغطى بالفولاذ إلى 0.02 مم/سنة – يتم اختراق طبقة نحاس بسمك 0.254 مم محليًا بعد 12-15 سنة→يتعرض قلب الفولاذ→تآكل جلفاني→ينكسر قلب الفولاذ→انقطاع محلي في الشبكة. ترتفع مقاومة التأريض من 0.5 أوم المصممة إلى 2-3 أوم→يرتفع جهد الأرض فوق الحدود أثناء الصواعق→تلف المعدات الثانوية.
إجراءات التصحيح
في مناطق التربة الحمضية، استخدم أقطاب تأريض من النحاس النقي أو من النحاس المغطى بالفولاذ بحجم أكبر (طبقة النحاس ≥ 0.5 مم). احفر وافحص تآكل الأقطاب كل 3 سنوات – استبدلها إذا كان سمك طبقة النحاس أقل من 0.15 مم.
رؤى خاصة بظروف التشغيل
اختيار تجهيزات قضبان التوصيل: 3 فحوصات حرجة لمهندسي المحطات الفرعية
تجهيزات قضبان التوصيل ليست مجرد دعامات ميكانيكية—يجب أن تحافظ على مقاومة كهربائية منخفضة تحت الدورات الحرارية وقوى القصر. الفرق الأكثر إغفالًا بين التطبيقات الداخلية والخارجية هو مزيج الصدمة الكهروديناميكية وبيئة التآكل، وهو ما يحدد اختيار المواد والطلاءات
ما يجب التحقق منه
- 1للجهد 110kV في الهواء الطلق، استخدم مشابك مقواة بقاعدة مجلفنة بالغمس الساخن لتحمل قضبان توصيل أكبر وقوى قصر أعلى
- 2موصلات T: يجب أن تكون مقاومة التلامس أقل من 5µΩ في البداية؛ ضع شحمًا موصلًا قائمًا على الفضة على جميع أسطح التلامس للتركيبات الخارجية لمنع الأكسدة وارتفاع الحرارة
- 3الدعامات المنزلقة: استخدم ألواح انزلاق PTFE (نوع MGH، إزاحة ±200mm) لاستيعاب التمدد الحراري؛ للبيئات البحرية، قم بالترقية إلى 316L+PTFE لتجنب التآكل الجلفاني
- 4وصلات التمدد: وصلات نحاس-ألمنيوم ملحومة بالاحتكاك مطلوبة للانتقالات بين قضيب التوصيل والمعدات في الهواء الطلق/110kV لمنع التآكل ثنائي المعدن وضمان مقاومة منخفضة
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| مقاومة التلامس بعد التركيب | مقاومة التلامس العالية (>50µΩ) تسبب ارتفاع الحرارة تحت الحمل الكامل، مما يسرع الأكسدة واحتمال الاحتراق | حدد مقاومة تلامس أولية أقل من 5µΩ لكل وصلة؛ استخدم ميكرو-أومتر لاختبار القبول |
| الحفاظ على عزم ربط براغي المشابك | الارتخاء تحت القوى الكهروديناميكية يزيد مقاومة التلامس وخطر إزاحة قضيب التوصيل | اطلب علامات عزم الربط وإعادة الربط بعد أول اختبار قصر؛ حدد حدًا أدنى للحفاظ على 80% من عزم الربط بعد 6 أشهر |
| الحماية من التآكل للتجهيزات الخارجية | بيئة C4 (ISO 12944-2) يمكن أن تسبب تدهور الجلفنة بالغمس الساخن؛ عمق التنقر يضر بالسلامة الهيكلية | لبيئة C5-M، استخدم الفولاذ المقاوم للصدأ 316L أو الفولاذ المزدوج |
| نطاق إزاحة الدعامة المنزلقة | السفر غير الكافي يمكن أن يسبب انبعاج قضيب التوصيل أو إجهادًا مفرطًا على المشابك أثناء التمدد الحراري | حدد دعامة منزلقة بإزاحة ±200mm؛ تحقق من حساب التمدد الحراري لطول قضيب التوصيل ونطاق درجة الحرارة |
يجب التحقق من جميع المواصفات مقابل مستويات تيار القصر الخاصة بالمشروع وتصنيف البيئة. فترات الصيانة: افحص كل 6 أشهر، أعد ربط السحابات التي تقل عن 80% من عزم الربط المحدد، واستبدل السحابات المتأثرة بالتآكل على أكثر من 5% من مساحة السطح
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
قوى القصر الكهربائي لا تصهر التركيبة — لماذا ترتخي البراغي أولاً
مثال: قضيب أنبوبي خارجي 110 kV بمقطع كبير، براغي مشبك التثبيت.
- 1يضرب تيار القصر القضيب — فحص التأثير الحراري وفق IEC 60949؛ يمكن أن يصل التيار إلى 63 kA لمدة 1-3 s
- 2الصدمة الكهروديناميكية تُسقط التحميل المسبق للبرغي فجأة؛ استرخاء الانغراس والتركيبات بعزم شد ناقص تفقد 10-15% من التحميل المسبق في السنة الأولى (تقدير حجمي)
- 3بعد 2-3 سنوات تظهر خلوص في بعض البراغي، وينخفض ضغط التلامس بين المشبك والقضيب
- 4انخفاض ضغط التلامس ← ارتفاع مقاومة التلامس ← تسخين مستمر ← أكسدة أسرع وتدهور طبقة الزنك، حلقة مفرغة
- 5بحلول السنوات 4-5 يكون أكثر من 20% من البراغي مرتخياً (تقدير حجمي) — الإجراء المضاد: تثبيت مرن + صواميل مزدوجة على مشابك التثبيت، اختر أجزاء منع الارتخاء حسب الترتيب أدناه
انخفاض التحميل المسبق 10-15% وارتخاء البراغي >20% هما تقديران حجميان (سلسلة ارتخاء براغي البرج مُسقطة على مشابك القضبان)؛ 63 kA / 1-3 s هو أساس الفحص الحراري للقصر الكهربائي وفق IEC 60949.
المرجع الفني للقطاع
التمدد الحراري للقضيب الأنبوبي: مقدار الفجوة لكل متر
أنابيب القضبان من الألمنيوم تتمدد وتنكمش مع الحرارة — حدد أبعاد كل دعامة ووصلة انطلاقاً من قيمة التمدد أولاً.
| البند | القيمة | ملاحظات |
|---|---|---|
| معامل التمدد الخطي α، قضيب ألمنيوم | 23 × 10⁻⁶ /°C | مدخل لحساب التمدد (مُتحقق) handling13 |
| الاستطالة: قضيب 10 m، تغير حراري 60°C | 13.8 mm | α × L × ΔT، أُعيد التحقق من الحساب (متتبع) 13 |
| سماح الفجوة الحرارية لكل متر | ≈1 mm/m | يُجمع على طول القضيب الإجمالي؛ توصية تصميمية |
| وسائل التعويض | Sliding supports + expansion joints | الدعامة الانزلاقية تمتص الحركة المحورية؛ وصلة التمدد تعوض حركة القضيب إلى طرف الجهاز |
13.8 mm ومعامل α هما قيمتان حسابيتان متتبعتان؛ ≈1 mm/m هو سماح تصميمي من قاعدة المعرفة.
المرجع الفني للقطاع
القواعد المجلفنة بالغمس الساخن الخارجية: ثلاثة فحوصات قبول
القواعد الفولاذية وبراغي الخيار المعزز الخارجي / 110 kV تُورَّد مجلفنة بالغمس الساخن — القبول أكثر من مجرد قياس السماكة.
- افحص سماكة الطلاء مقابل فئات GB/T 13912 (55/70/85 μm) — طابق كل فئة للقواعد والبراغي، لا تقبل تقرير التركيب وحده
- الأجزاء المجلفنة احتكاكها أعلى بنسبة 15-25% من الفولاذ العاري (تقدير حجمي) — نفس العزم يعطي تحميلاً مسبقاً أقل؛ عوض العزم بنسبة 10-15% (تقدير حجمي)
- بعد تشكيل اللولبة تكون طبقة الزنك عند اللولبة 60-70% فقط من الساق (تقدير حجمي) — يبدأ التآكل هناك؛ افحص اللولبات وفكوك المشبك أولاً
الاحتكاك 15-25%، وتعويض العزم 10-15%، وزنـك اللولبة 60-70% هي تقديرات حجمية؛ فئات 55/70/85 μm متتبعة إلى GB/T 13912.
المرجع الفني للقطاع
منع الارتخاء: ترتيب الاختيار
الإجماع الهندسي يرتب هذه الحلول من الأكثر إلى الأقل فعالية — اختر الخيارات الأسبق أولاً.
حلقات قفل إسفينية (مبدأ Nord-Lock): زاوية الإسفين > زاوية ميل اللولب — الخيار الأولصواميل مزدوجة: الصامولة السفلى عند 70% من العزم، والعليا عند 100% — إذا رُكبت بطريقة خاطئة فلا فائدة منهاحلقات زنبركية + إدخال نايلون: تخميد النايلون يضمحل بعد 2-3 سنوات (تقدير حجمي)لاصق قفل اللولب: يتقصف بفعل الأشعة فوق البنفسجية بعد 3-5 سنوات في الخارج (تقدير حجمي) — استخدمه مقترناً، لا تعتمد عليه وحده
رقما 2-3 سنة للنايلون و 3-5 سنة للأشعة فوق البنفسجية هما تقديران حجميان؛ الترتيب هو إجماع هندسي.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
الحل A
محطة فرعية داخلية 35kV
20 سنة
اقتصادي
الحل B
قضيب توصيل خارجي 110kV كبير المقطع
أكثر من 25 عامًا
قياسي
الحل C
منصة بحرية/بيئة C5-M/أعلى متطلبات الحماية
أكثر من 25 عامًا
ممتاز
| A · الخطة أ · معيار قضبان التوزيع الداخلية 35kV | B · الخطة ب · خارجي/110kV معزز | C · الخطة ج · التكوين للبيئات القاسية/البحرية | |
|---|---|---|---|
| 1. مشبك تثبيت قضيب التوزيع | |||
| المواصفة | MGG-φ50~φ150 | MGG-φ150~250 | MGG-φ150~250 |
| المادة | سبائك الألومنيوم | سبائك الألومنيوم + قاعدة مجلفنة بالغمس الساخن | 316L |
| الدرجة | GB/T 2314 | GB/T 2314 | A4-80 |
| التشطيب | مجلفن بالغمس الساخن >=55um وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 2. موصل T | |||
| المواصفة | نوع MGT | مخصصة حسب مقطع قضيب التوصيل | 100 جرام/أنبوب |
| المادة | سبائك الألومنيوم | نحاس T2 + ألومنيوم 1060 ملحوم بالاحتكاك | قائم على الفضة |
| الدرجة | GB/T 2314 | / | <1μΩ·cm² |
| التشطيب | جلفنة بالغمس الساخن >=55um وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 3. مشبك دعم منزلق | |||
| المواصفة | نوع MGH إزاحة ±200 مم | 100 جرام/أنبوب | نوع MGH ±200 مم |
| المادة | سبائك الألومنيوم + لوح انزلاق PTFE | قائم على الفضة | 316L+PTFE |
| الدرجة | / | <1μΩ·cm² | A4-80 |
| التشطيب | جلفنة بالغمس الساخن >=55um وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 4. حلقة مسطحة | |||
| المواصفة | M10-M12 | M10-M12 | مخصصة حسب قضيب التوصيل |
| المادة | فولاذ مقاوم للصدأ 304 | ستانلس ستيل 304 | نحاس T2 + ألومنيوم 1060 |
| الدرجة | A2 | A2 | ملحومة بالاحتكاك |
| التشطيب | مخملي | مُخمَّل | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 5. حلقة مسطحة | |||
| المواصفة | M10-M12 | M10-M12 | نوع MGT |
| المادة | فولاذ مقاوم للصدأ 304 | ستانلس ستيل 304 | 316L |
| الدرجة | A2 | A2 | A4-80 |
| التشطيب | مخملي | مُخمَّل | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
1مشبك تثبيت قضيب التوزيع
المواصفة
A
MGG-φ50~φ150
B
MGG-φ150~250
C
MGG-φ150~250
المادة
A
سبائك الألومنيوم
B
سبائك الألومنيوم + قاعدة مجلفنة بالغمس الساخن
C
316L
الدرجة
A
GB/T 2314
B
GB/T 2314
C
A4-80
التشطيب
A
مجلفن بالغمس الساخن >=55um وفقًا لمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
2موصل T
المواصفة
A
نوع MGT
B
مخصصة حسب مقطع قضيب التوصيل
C
100 جرام/أنبوب
المادة
A
سبائك الألومنيوم
B
نحاس T2 + ألومنيوم 1060 ملحوم بالاحتكاك
C
قائم على الفضة
الدرجة
A
GB/T 2314
B
/
C
<1μΩ·cm²
التشطيب
A
جلفنة بالغمس الساخن >=55um وفقًا لمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
3مشبك دعم منزلق
المواصفة
A
نوع MGH إزاحة ±200 مم
B
100 جرام/أنبوب
C
نوع MGH ±200 مم
المادة
A
سبائك الألومنيوم + لوح انزلاق PTFE
B
قائم على الفضة
C
316L+PTFE
الدرجة
A
/
B
<1μΩ·cm²
C
A4-80
التشطيب
A
جلفنة بالغمس الساخن >=55um وفقًا لمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
4حلقة مسطحة
المواصفة
A
M10-M12
B
M10-M12
C
مخصصة حسب قضيب التوصيل
المادة
A
فولاذ مقاوم للصدأ 304
B
ستانلس ستيل 304
C
نحاس T2 + ألومنيوم 1060
الدرجة
A
A2
B
A2
C
ملحومة بالاحتكاك
التشطيب
A
مخملي
B
مُخمَّل
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
5حلقة مسطحة
المواصفة
A
M10-M12
B
M10-M12
C
نوع MGT
المادة
A
فولاذ مقاوم للصدأ 304
B
ستانلس ستيل 304
C
316L
الدرجة
A
A2
B
A2
C
A4-80
التشطيب
A
مخملي
B
مُخمَّل
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
دليل الاختيار
غير متأكد؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
| محطة فرعية داخلية 35kV (C3) | الخطة A: معيار تركيبات قضبان التوصيل — مشبك تثبيت MGG-φ50~150 + موصل T من نوع MGT (GB/T 2314) + مشبك دعم انزلاقي MGH (±200mm، لوح PTFE) + حلقة مسطحة 304 (A2) | C3 وفقًا لـ ISO 12944-2؛ تركيبات GB/T 2314 |
| قضيب توصيل خارجي 110kV بمقطع كبير (C4) | الخطة B: معززة — مشبك تثبيت MGG-φ150~250 (سبيكة ألومنيوم + قاعدة مجلفنة بالغمس الساخن) + وصلة تمدد نحاس-ألومنيوم (نحاس T2 + ألومنيوم 1060، ملحومة بالاحتكاك) + شحم موصل أساسه الفضة (<1μΩ·cm²) على جميع أسطح التلامس | C4 قاسٍ (ISO 12944-2)؛ وصلة التمدد نحاس-ألومنيوم الملحومة بالاحتكاك تمنع التآكل الجلفاني |
| منصة بحرية / بيئة قصوى C5-M | الخطة C: فولاذ 316L/مزدوج — مشبك تثبيت 316L (A4-80) + دعامة انزلاقية 316L+PTFE + شحم موصل أساسه الفضة (<1μΩ·cm²) + وصلة تمدد ملحومة بالاحتكاك | C5-M قصوى (ISO 12944-2)؛ أعلى درجة حماية من التآكل |
| ارتخاء المشبك تحت الصدمة الكهروديناميكية | اضبط قوة تثبيت المشبك مقابل القوة الكهروديناميكية لقصر الدائرة بمعامل أمان ≥2؛ استخدم براغي درجة 10.9 + حلقات Nord-Lock؛ ركّب مشبك دعم انزلاقي (±200mm) كل 3 مجازات | تيار قصر الدائرة يبلغ ذروته عند 30-50kA؛ القوة الكهروديناميكية تصل إلى مئات kg، مما يؤدي إلى ارتخاء البراغي وزيادة مقاومة التلامس |
| أكسدة سطح التلامس / السخونة الزائدة | اطلِ أسطح تلامس الموصل T بالقصدير أو الفضة، امسح بالكحول اللامائي + ضع شحمًا موصلًا (أساسه الفضة)، شد M12 إلى 40-50Nm؛ فحص سنوي بالأشعة تحت الحمراء، افصل الطاقة إذا تجاوز ارتفاع درجة الحرارة >30°C | مقاومة التلامس المؤكسدة ترتفع من <5μΩ إلى >50μΩ، قدرة التسخين تحت الحمل الكامل >100W، يمكن أن تتجاوز درجة حرارة التلامس 150°C، وتتسارع حتى الاحتراق والانصهار |
A
الخطة أ · معيار قضبان التوزيع الداخلية 35kV
معيار C3 وفقًا لـ ISO 12944-2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
| مشبك تثبيت قضيب التوزيع | موصل T | مشبك دعم منزلق | حلقة مسطحة | حلقة مسطحة | |
|---|---|---|---|---|---|
| المواصفة | MGG-φ50~φ150 | نوع MGT | نوع MGH إزاحة ±200 مم | M10-M12 | M10-M12 |
| المادة | سبائك الألومنيوم | سبائك الألومنيوم | سبائك الألومنيوم + لوح انزلاق PTFE | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 |
| الدرجة | GB/T 2314 | GB/T 2314 | / | A2 | A2 |
| التشطيب | مجلفن بالغمس الساخن >=55um وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55um وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55um وفقًا لمعيار ISO 1461 | مخملي | مخملي |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.005 كجم | ~0.005 كجم |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 500 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | كيس بلاستيكي | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 |
| الاستخدام | تثبيت ودعم قضيب التوزيع | توصيل فرعي لقضيب التوزيع | تعويض التمدد الحراري لقضيب التوزيع | توزيع الحمل | توزيع الحمل |
التركيب والصيانة
خطوات التركيب
- نظف الأسطح باستخدام كحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصل على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط نجمة. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% باستخدام مقياس السماكة.
- ضع علامة طلاء ختم العزم. صور التجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من المثبت لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت مقابل المواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
B
الخطة ب · خارجي/110kV معزز
C4 بيئة قاسية وفقًا لمعيار ISO 12944-2
حلقة مسطحة
ستانلس ستيل 304 · A2
حلقة مسطحة
ستانلس ستيل 304 · A2
| مشبك تثبيت قضيب التوصيل (معزز) | وصلة تمدد نحاس-ألومنيوم | شحم موصل قائم على الفضة | حلقة مسطحة | حلقة مسطحة | |
|---|---|---|---|---|---|
| المواصفة | MGG-φ150~250 | مخصصة حسب مقطع قضيب التوصيل | 100 جرام/أنبوب | M10-M12 | M10-M12 |
| المادة | سبائك الألومنيوم + قاعدة مجلفنة بالغمس الساخن | نحاس T2 + ألومنيوم 1060 ملحوم بالاحتكاك | قائم على الفضة | ستانلس ستيل 304 | ستانلس ستيل 304 |
| الدرجة | GB/T 2314 | / | <1μΩ·cm² | A2 | A2 |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مُخمَّل | مُخمَّل |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.005 كجم | ~0.005 كجم |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 500 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | كيس بلاستيكي | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 |
| الاستخدام | قضيب توصيل خارجي كبير | وصلة انتقالية من قضيب التوصيل إلى طرف المعدات | جميع وصلات T والأسطح الملامسة | توزيع الحمل | توزيع الحمل |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركبًا مضادًا للتآكل بمعدل تحمل من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. افحص 10% باستخدام أداة تحقق. سجل مع بيانات بيئية.
- اختبر الشد على عينة عشوائية بنسبة 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- ضع طبقة حماية مقاومة للطقس. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من أدوات التثبيت لظروف الخدمة | تفشل أداة التثبيت تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة أداة التثبيت مقابل المواصفات. استخدم مفتاح عزم معاير بدقة +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب أداة التثبيت | تمنع الملوثات السطحية الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي أداة تثبيت أقل من 80% من عزم الربط المحدد. استبدل أدوات التثبيت التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة بنسبة 20%. كل 5 سنوات: استبدل جميع أدوات التثبيت الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
C
الخطة ج · التكوين للبيئات القاسية/البحرية
C5-M شديد وفقًا لمعيار ISO 12944-2
| مشبك تثبيت قضيب التوصيل | شحم موصل قائم على الفضة | مشبك دعم منزلق | وصلة تمدد نحاس-ألومنيوم | موصل T | |
|---|---|---|---|---|---|
| المواصفة | MGG-φ150~250 | 100 جرام/أنبوب | نوع MGH ±200 مم | مخصصة حسب قضيب التوصيل | نوع MGT |
| المادة | 316L | قائم على الفضة | 316L+PTFE | نحاس T2 + ألومنيوم 1060 | 316L |
| الدرجة | A4-80 | <1μΩ·cm² | A4-80 | ملحومة بالاحتكاك | A4-80 |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | من -20 درجة مئوية إلى +80 درجة مئوية | من -20 درجة مئوية إلى +80 درجة مئوية | من -20 درجة مئوية إلى +80 درجة مئوية | من -20 درجة مئوية إلى +80 درجة مئوية | من -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | حوالي 0.5 كجم/قطعة | حوالي 0.5 كجم/قطعة | حوالي 0.5 كجم/قطعة | حوالي 0.5 كجم/قطعة | حوالي 0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | محطة فرعية بحرية | أسطح التلامس القصوى | تعويض التمدد الحراري لقضيب التوصيل البحري | من قضيب التوصيل إلى طرف المعدات | فرع قضيب التوصيل البحري |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل بدرجة بحرية يتحمل من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق PMI من عينة 10%. وثق للتدقيق الامتثالي.
- اختبر NDT لعينة 10% باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر مؤشرات تشقق.
- ضع مادة مانعة للتسرب الواقية وفقًا للمواصفات. ثبت أجهزة مراقبة الحالة الدائمة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي أقل من 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
الأسئلة الشائعة
الأسئلة الشائعة
ما وراء المواصفات الفنية
العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.
عرض القدرات →
