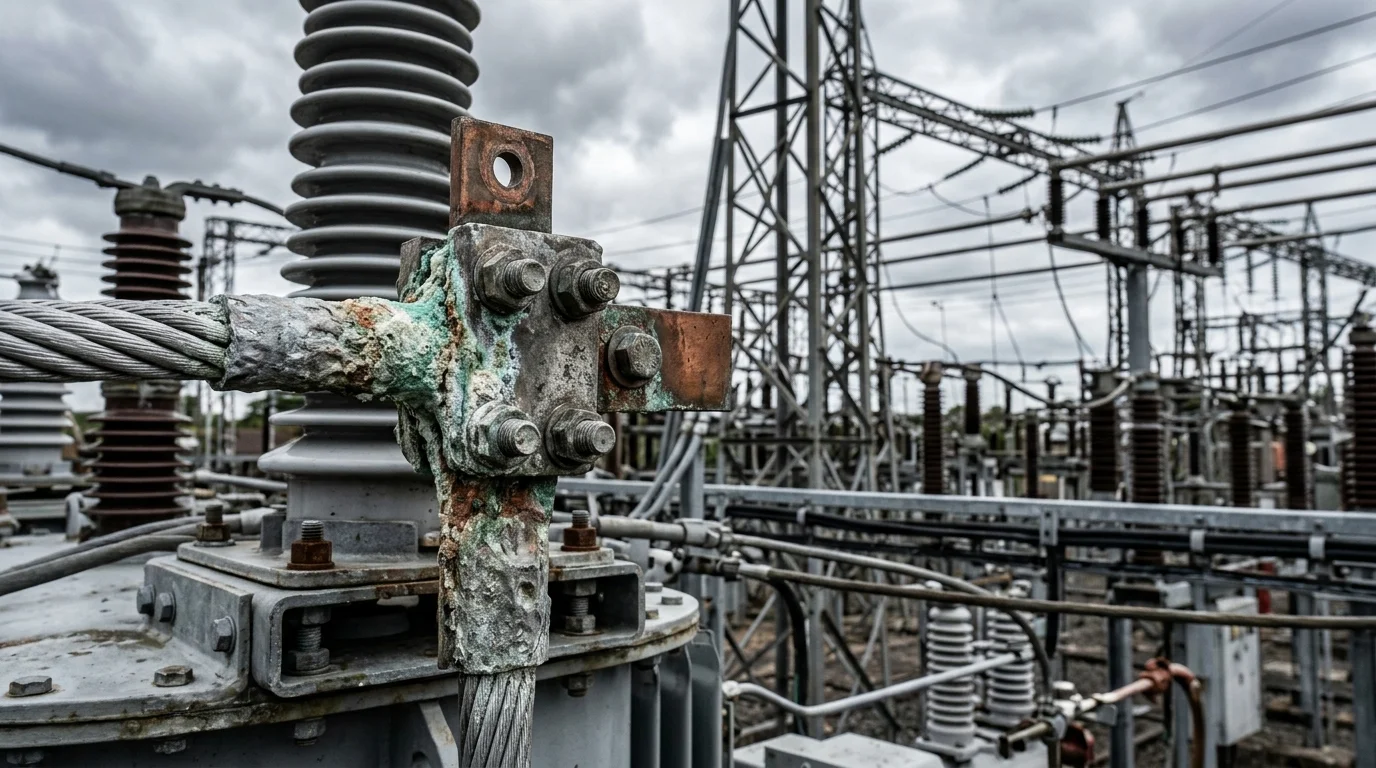

دليل اختيار معدات النقل والمحطات الفرعية
يجب أن تتحمل مشاريع النقل والمحطات الفرعية الجهد العالي والتيار العالي والبيئات الخارجية القاسية. اختر حسب مستوى الجهد (110 كيلو فولت/220 كيلو فولت/500 كيلو فولت) ووفر أجهزة الخطوط وموصلات المعدات وأنظمة التأريض المتوافقة مع ASTM B85 / EN 1706 وIEC 61854 وغيرها من المعايير. فيما يلي تصنيف حسب سيناريو التطبيق لتحديد الأجهزة بسرعة.
مقارنة الحلول
مقارنة الاختيار حسب مستوى الجهد
يكمن جوهر اختيار معدات النقل في مستوى الجهد، إذ تفرض الجهود المختلفة متطلبات مختلفة إلى حد كبير على سعة حمل التيار، والحماية من الهالة، وتنسيق العزل. فيما يلي مقارنة بين حلول التهيئة النموذجية لثلاثة مستويات جهد.
| الحل | مستوى الجهد | المنتجات الأساسية | مستوى الحماية من التآكل | الأساس القياسي | توصية |
|---|---|---|---|---|---|
| حل معدات خط 110 كيلو فولت | خطوط نقل الجهد 110 كيلو فولت فأقل | مشبك تعليق XGU-4 (حمولة الفشل ≥70 كيلو نيوتن)، مشبك شد NLD-4، مخمد اهتزاز سلسلة FZ. مقطع الموصل 240-400 مم² | منخفض تشكيل الدفعات للمعدات القياسية الوطنية ناضج، بأقل تكلفة | سبيكة ألومنيوم مؤكسدة أنوديًا، الأجزاء الفولاذية مجلفنة بالغمس الساخن ≥86μm | مناسب لشبكات التوزيع الإقليمية وخطوط الشبكة الرئيسية 110 كيلو فولت |
| حل توصيل محطة فرعية 220 كيلو فولت الخيار الأفضل | محطات فرعية بقدرة 220 كيلو فولت وخطوط الدخول والخروج | مشابك الانتقال النحاس-ألومنيوم SLG-400/SYG-630 (عملية لحام احتكاكي)، مثبتات قضبان التوصيل الأنبوبية سلسلة MGH، مشابك معدات نوع SYG | متوسط الألومنيوم المصبوب يتمتع بموصلية جيدة لكن قوة منخفضة، مما يتطلب مقاطع عرضية أكبر للتعويض | قوة شد واجهة الانتقال النحاس-ألومنيوم ≥80MPa، مقاومة التأريض ≤0.25Ω | توصيلات المعدات الأولية وأنظمة قضبان التوصيل في محطات فرعية بجهد 220 كيلوفولت |
| نظام التأريض فائق الجهد 500 كيلو فولت | نقل الجهد الفائق 500 كيلو فولت والمحطات الفرعية | أقطاب تأريض من الفولاذ المغطى بالنحاس Φ14-20مم×2400مم (طلاء نحاسي ≥0.25مم)، أطقم لحام طارد للحرارة، ملحقات موصلات رباعية الحزم، أقطاب تأريض للآبار العميقة | مرتفع تشكل تكاليف الاعتماد والاختبار لمكونات الجهد الفائق نسبة عالية | قوة شد الفولاذ المكسو بالنحاس ≥600MPa، عمر الخدمة ≥30 سنة. مقاومة التأريض ≤0.1Ω | محطات فرعية رئيسية بجهد 500 كيلو فولت وخطوط نقل لمسافات طويلة |
تم تجميع المعلومات أعلاه بالاستناد إلى ASTM B85 / EN 1706 وDL/T 759-2001 والمواد الصناعية العامة. يجب أن يقترن الاختيار الفعلي بالتصميم الهندسي وظروف الموقع.
قرار الاختيار
الاختيار التفصيلي لأجهزة نقل الحركة
تغطي الفئات الثلاث التالية الأجهزة الأساسية لمشاريع النقل والمحطات الفرعية. انقر للدخول إلى صفحة L3 للحصول على جداول مقارنة اختيار مفصلة ومعلمات المواصفات ومتطلبات المعايير.
01
معدات الخطوط
ينطبق على خطوط النقل الهوائية 110 كيلوفولت - 500 كيلوفولت، بما في ذلك أجهزة التعليق والشد والتوصيل والحماية
- مشابك تعليق سلسلة XGU + مشابك شد سلسلة NLD + مخمدات اهتزاز سلسلة FZ + حلقات تدرج. مقطع الموصل 240-630mm²
- سلسلة كاملة تغطي مستويات جهد مختلفة، حمولة الفشل 70-400 كيلو نيوتن، تلبي متطلبات المناطق ذات الجليد الكثيف والرياح القوية
معدات الخطوط — الحل →
02
موصلات المحطات الفرعية
ينطبق على توصيلات المعدات الأولية في محطات التحويل 110 كيلو فولت - 500 كيلو فولت، بما في ذلك وصلات الانتقال النحاس-ألومنيوم وعدد قضبان التوصيل الأنبوبية
- مشابك انتقال نحاس-ألومنيوم SLG/SYG (لحام احتكاكي) + أدوات تثبيت قضبان التوصيل الأنبوبية MGH + أدوات تثبيت قضبان التوصيل المرنة. مقطع عرضي 400-800mm²
- قوة وصلة اللحام الاحتكاكي أعلى بنسبة 30% من اللحام بالنحاس، الموصلية ≥97% IACS، اجتازت اختبارات النوع IEC 61238
موصلات المحطات الفرعية — الحل →
03
نظام التأريض
ينطبق على التأريض الواقي من الصواعق في المحطات الفرعية وتأريض أبراج الخطوط، ويلبي متطلبات مقاومات التربة المختلفة
- أقطاب تأريض من الفولاذ المكسو بالنحاس Φ16-20 مم + أطقم لحام طارد للحرارة + أقطاب تأريض للآبار العميقة. طلاء نحاسي ≥0.25 مم، موصل سفلي من الفولاذ المسطح المجلفن بالغمس الساخن 40×4 مم
- عمر خدمة الفولاذ المكسو بالنحاس ≥30 عامًا، ومقاومة وصلة اللحام الطارد للحرارة ≤0.1mΩ، بما يلبي متطلب التأريض 0.1Ω لمحطات 500kV
نظام التأريض — الحل →
📌 اختيار العدد بناءً على ASTM B85 / EN 1706 وDL/T 759-2001. يُوصى بعملية اللحام بالاحتكاك للوصلة الانتقالية نحاس-ألومنيوم (قوة السطح البيني ≥80MPa). مقاومة التأريض وفقًا لـ IEEE Std 80: 110kV ≤0.5Ω، 220kV ≤0.25Ω، 500kV ≤0.1Ω.
الموصلات الكهربائية
مجموعة كاملة من معدات النقل والتوزيع
تغطي معدات هندسة النقل والتوزيع عتاد الخطوط، ووصلات المحطات الفرعية، وأنظمة التأريض، وحوامل الكابلات، وملحقات العزل، ومخمدات الاهتزاز، وغيرها من السيناريوهات الكاملة. فيما يلي ثلاث فئات رئيسية مختارة للرجوع السريع:
حوامل الكابلات ودعاماتها
- المعلمات الرئيسية：حوامل الكابلات السلمية، حوامل الكابلات الصينية، موصلات الدعم، مشابك ألواح التغطية
- اقتراحات الاختيار：للمناطق الساحلية أو ذات الأمطار الحمضية، يُنصح باستخدام حوامل كابلات من البلاستيك المقوى بالألياف الزجاجية (FRP) أو حوامل كابلات من الفولاذ المقاوم للصدأ 304، بعمر خدمة يتجاوز 25 عامًا.
العوازل وملحقات العزل
- المعلمات الرئيسية：عوازل التعليق، عوازل العمود، عوازل الدبوس، المسامير الفولاذية للعوازل والأغطية
- اقتراحات الاختيار：اختر مسافة الزحف وفقًا لمستوى الجهد؛ في المناطق ذات مستويات التلوث العالية، قم بزيادة عدد وحدات العوازل.
مخمدات الاهتزاز والتمايل
- المعلمات الرئيسية：مخمدات الاهتزاز، خطوط التخميد، مخمدات المسافات، فواصل الأطوار
- اقتراحات الاختيار：كلما زاد المقطع العرضي للموصل وطال الامتداد، زادت متطلبات الحماية من الاهتزاز. بالنسبة للموصلات المجمعة، يجب أيضًا مراعاة تذبذب الفتحة الفرعية.
عملية اتخاذ القرار
عملية اختيار معدات نقل الحركة
STEP 01
تحديد مستوى الجهد
اختر المعايير المناسبة بناءً على مستوى جهد المشروع (110/220/500 كيلو فولت) ونوع العدة
STEP 02
حساب ظروف الحمل
تحديد متطلبات حمل الانهيار لمشابك التعليق/الشد بناءً على مقطع الموصل والمنطقة المناخية
STEP 03
اختر نظام الحماية من التآكل
اختر نظام الحماية من التآكل بناءً على مستوى التآكل البيئي: الجلفنة بالغمس الساخن القياسية ≥86μm، والفولاذ المقاوم للصدأ للمناطق الساحلية
الحالات الهندسية
مرجع التكوين النموذجي للصناعة
تم تجميع التكوينات التالية استنادًا إلى ASTM B85 / EN 1706 ومخططات التصميم النموذجية لشبكة الدولة، للرجوع إليها فقط.
| عنصر التكوين | المواصفات/المتطلبات النموذجية | أساس التصميم/المصدر |
|---|---|---|
| مشبك تعليق | طراز XGU-4، حمولة الفشل ≥70kN، موصل قابل للتطبيق LGJ-240/30 | ASTM B85 / EN 1706 |
| مشبك شد | طراز NLD-4، قوة الإمساك ≥95% من قوة القطع المحسوبة للموصل | DL/T 759-2001 |
| مشبك انتقالي نحاس-ألومنيوم | SLG-400، عملية لحام احتكاكي، مقاومة شد الواجهة ≥80MPa | IEC 61238 |
| قطب تأريض فولاذي مطلي بالنحاس | Φ16mm×2400mm، طلاء نحاسي ≥0.25mm، مقاومة شد ≥600MPa | IEEE Std 80 |
| لحام طارد للحرارة | مسحوق لحام 150g/طقم، مقاومة الوصلة ≤0.1mΩ | IEEE 837 |
| صينية كابلات | فولاذ مجلفن بالغمس الساخن، طبقة زنك ≥65μm، فئة الحمل C | EN 10327 |
⚠️ التكوينات المذكورة أعلاه هي مخططات مرجعية نموذجية. يجب أن يتم الاختيار النهائي بواسطة مهندسي الكهرباء بناءً على التصميم الهندسي.
مثال نموذجي لقائمة مكونات الصنف
قدّم الرسومات التصميمية أو المواصفات الفنية، وسنساعدك مجانًا في تنظيم قائمة BOM لعتاد النقل والتوزيع — مع ذكر جميع المواصفات والكميات والمتطلبات القياسية لمشابك التعليق، ومشابك الشد، ومشابك الانتقال النحاس-ألمنيوم، ومواد التأريض.
تنظيم قائمة المواد مجانًا →منتجات داعمة ذات صلة
تُستخدم المنتجات التالية بشكل شائع في سيناريوهات النقل والتوزيع والطاقة الكهروضوئية. للاختيار التفصيلي، يُرجى الرجوع إلى الصفحات المقابلة:
💡 المتطلبات الفنية لأنظمة التأريض وحوامل الكابلات هي نفسها أساسًا في سيناريوهات النقل والتوزيع والطاقة الشمسية الكهروضوئية، ويمكن أن تشترك في مراجع الاختيار.
الأساس الفني
الأساس الفني والمعايير المرجعية (انقر للتوسيع)
تم تجميع المعايير الفنية في هذه الصفحة استنادًا إلى المعايير العامة التالية.
معايير المثبتات والحماية من التآكل
- ISO 898-1:2013 — الخواص الميكانيكية للمثبتات
نطاق التطبيق:اختيار درجة القوة - ISO 3506-1:2020 — مثبتات الفولاذ المقاوم للصدأ
نطاق التطبيق:اختيار 304/316L - ISO 1461:2022 — الطلاءات المجلفنة بالغمس الساخن
نطاق التطبيق:تصنيف ≥65/85μm
معايير النقل
- ASTM B85 / EN 1706 — الشروط العامة لتجهيزات القدرة
نطاق التطبيق:معيار أجهزة الخطوط - IEC 61238-1 — اختبار الدارة القصيرة لموصلات النحاس والألمنيوم
نطاق التطبيق:أداء مشبك الانتقال - IEC 62305-3 — الحماية من الصواعق
نطاق التطبيق:التأريض ≤4Ω
استفسار عن المواصفات القياسية
إخلاء مسؤولية: المعايير الفنية مُجمعة من المواصفات القياسية العامة. يرجى استشارة مهندسين محترفين للتصميمات المحددة.
