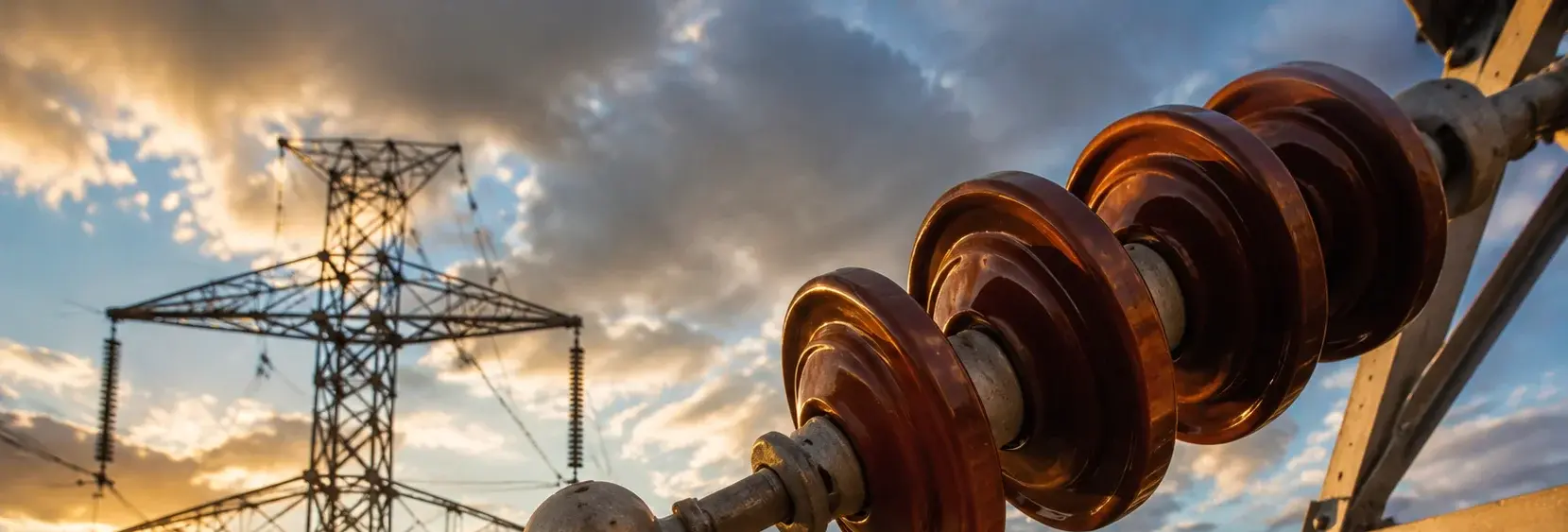

عوازل الأجهزة: مقارنة مواد الدبوس والغطاء الفولاذي لمناطق التلوث
عوازل الأجهزة—الدبابيس الفولاذية، الأغطية، دبابيس الكوتر، القواعد—هي الهيكل الخفي لسلاسل العوازل. في البيئات الملوثة أو الساحلية، يمكن أن يسبب التآكل عند السطح البيني بين البورسلين والفولاذ كسرًا مفاجئًا للدبوس وسقوط الموصل. تقارن هذه الصفحة بين الخيارات القياسية المجلفنة بالغمس الساخن، والفولاذ المقاوم للصدأ 316، وخيارات طلاء Dacromet لمساعدتك في اختيار المادة المناسبة لفئة التلوث الخاصة بك.
تدقيق المخاطر // التشخيص الهندسي
دليل أخطاء الشراء
"هذه الأمور تحدث كل يوم على خط الإنتاج."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
تآكل وكسر دبابيس الفولاذ للعوازل في البيئات الملوثة
دبوس الفولاذ للعازل مدمج داخل البورسلين، ولكن توجد فجوات دقيقة عند السطح البيني بين البورسلين والدبوس الفولاذي—تتسرب مياه الأمطار على طول الفجوات، مما يخلق بيئة تآكل حمضية موضعية في الأجواء الملوثة (الأمطار الحمضية، رذاذ الملح الساحلي). يتناقص قطر الدبوس الفولاذي سنة بعد سنة، وعندما تنخفض مساحة المقطع العرضي المتبقية عن 70% من القيمة التصميمية، ينكسر فجأة—تسقط سلسلة العوازل من البرج.
إجراءات التصحيح
المادة الموصى بها لدبوس الفولاذ: Q345B (قوة أعلى من Q235B) + جلفنة بالغمس الساخن ≥85μm. استخدم دبابيس من الفولاذ المقاوم للصدأ 316 أو دبابيس مطلية بـ Dacromet في المناطق الساحلية/شديدة التلوث. قم بقياس سمك الموجات فوق الصوتية لدبابيس الفولاذ للعوازل كل 5 سنوات (مع التركيز على السطح البيني بين البورسلين والدبوس). استبدل إذا كان التناقص >15%.
الخطر-02
ارتخاء براغي قاعدة عوازل الأعمدة تحت اهتزاز الرياح
عوازل الأعمدة في المحطات الفرعية بارتفاع 2-5 متر، تدعم قضبان التوصيل الأنبوبية أو مشابك المعدات. تتأرجح بتردد 0.5-3 هرتز تحت اهتزاز الرياح. تتحمل براغي التثبيت في القاعدة لحظات انحناء متناوبة طويلة الأمد. يتدهور الشد المسبق للبراغي العادية مع حلقات النابض بنسبة >50% بعد 3-5 سنوات—تميل العوازل، وتتعرض قضبان التوصيل لإجهاد، وفي أسوأ الحالات، تنكسر قاعدة العازل.
إجراءات التصحيح
البراغي الموصى بها لقاعدة عوازل الأعمدة: درجة 10.9 + صامولتان (صامولة قفل) + حلقات Nord-Lock. قم بتركيب وسادة EPDM بسمك 3-5 مم (لتخميد الاهتزاز والعزل) بين القاعدة ودعم الهيكل الفولاذي. أعد ربط براغي القاعدة كل عامين.
الخطر-03
انسحاب دبوس الكوتر في عوازل الدبوس مما يسبب انقطاع الموصل
تعتمد عوازل الدبوس على دبوس الكوتر العلوي لتثبيت الموصل. يدور الدبوس ببطء وينسحب تحت اهتزاز الرياح—عندما ينسحب الدبوس أكثر من 15 مم، قد ينزلق الموصل من الأخدود. هذه الظاهرة شائعة في خطوط التوزيع بجهد 10kV-35kV ويصعب اكتشافها في الوقت المناسب بسبب انخفاض وتيرة الفحص.
إجراءات التصحيح
تصميم دبوس الكوتر الموصى به: دبوس مشقوق + حلقة احتجاز نابضية لحماية مزدوجة ضد الانسحاب. اثنِ ذيل الدبوس المشقوق بزاوية ≥90° أثناء التركيب. افحص حالة دبوس الكوتر العلوي للعوازل على خطوط التوزيع باستخدام المنظار أو الطائرات بدون طيار أثناء الدوريات. قم بإجراء إزالة شاملة للعيوب على الخطوط المعرضة للرياح قبل موسم الأعاصير.
رؤى خاصة بظروف التشغيل
3 فحوصات حرجة لشراء عتاد العوازل
غالبًا ما تنشأ أعطال عتاد العوازل عند الواجهة الفولاذ-خزفي، وليس في جسم العازل المرئي. يسلط الجدول أدناه الضوء على الاختلافات الأكثر تجاهلاً بين العتاد القياسي والمعزز لمناطق التلوث
ما يجب التحقق منه
- 1مادة الدبوس الفولاذي: Q345B مجلفن بالغمس الساخن (C3) مقابل الفولاذ المقاوم للصدأ 316 (C4) مقابل 42CrMo + داكروميت (C5-M) - لكل منها مقاومة تآكل وقوة ميكانيكية مختلفة
- 2حدد ≥85 ميكرومتر أو قم بالترقية إلى الفولاذ المقاوم للصدأ
- 3تثبيت دبوس الكوتر: في مناطق اهتزاز الرياح، يمكن أن تنسحب الدبابيس المشقوقة القياسية؛ استخدم دبابيس كوتر مطلية بالداكروميت أو من الفولاذ المقاوم للصدأ مع قفل موجب
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| فئة التلوث (ISO 12944-2) | تحدد الحد الأدنى من الحماية من التآكل للدبابيس والأغطية الفولاذية | C3 للمناطق الداخلية العامة، C4 للمناطق الساحلية/الصناعية، C5-M للمناطق البحرية |
| مادة الدبوس الفولاذي وطلائه | يؤدي التآكل عند واجهة الخزف-الفولاذ إلى تقليل المقطع العرضي للدبوس، مما يؤدي إلى كسر مفاجئ | 316 من الفولاذ المقاوم للصدأ أو 42CrMo + داكروميت لـ C4 وما فوق |
| طريقة قفل دبوس الكوتر | يمكن أن يتسبب اهتزاز الرياح في انسحاب الدبوس، مما يؤدي إلى انزلاق الموصل | استخدم دبابيس مشقوقة مع قفل موجب أو دبابيس مطلية بالداكروميت للمناطق ذات الاهتزاز الشديد |
يجب التحقق من جميع اختيارات المواد والطلاءات وفقًا لفئة التلوث الخاصة بالمشروع وعمر الخدمة المتوقع. لا توجد مادة واحدة تناسب جميع البيئات
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
معايير العوازل مقابل معايير التجهيزات: اضبط المطابقة بشكل صحيح
فارق كلمة واحدة في الاسم، ونطاق مختلف تماماً — طابقها قبل التوريد.
IEC 60305: معيار العوازل — سُبق تخصيصه خطأً للتجهيزات وتم تصحيحهGB/T 2314: الشروط الفنية العامة لتجهيزات القدرة — يغطي تجهيزات السلاسل (وصلات الرأس الكروي، المسامير)IEC 61284: معيار تجهيزات الخطوط — النظير الدولي لـ GB/T 2314DL/T 768.7: تصنيع التجهيزات وقبولها
قائمة معايير للمطابقة المرجعية؛ طبّق الإصدار الساري للمشروع.
المرجع الفني للقطاع
تجهيزات سلاسل العوازل: أربع نقاط للقبول
حيث يبدو البورسلان سليماً هو بالضبط حيث تفشل التجهيزات أولاً.
- الوصلات الكروية-المقبسية: شد ≥60 kN (تقدير مرتبة مقدار) — اختبار شد بالعينة حسب الدرجة
- يجب أن تستقر مسامير التثبيت Cotter pins بالكامل — منع الانسحاب هو الدفاع الأول ضد سقوط السلسلة في اهتزاز الرياح
- جهد 500 kV فما فوق يجب أن يحمل حلقات تجانس المجال
- المناطق الساحلية/شديدة التلوث (C4-C5): ترقية المواد — HDG ≥70 μm أو Dacromet أو 316L
≥60 kN هو تقدير مرتبة مقدار؛ ≥70 μm هو رقم الحماية من التآكل بالجلفنة بالغمس الساخن لفئة C4-C5 (KB §2.2.3).
المرجع الفني للقطاع
المسامير الفولاذية المطلية بالزنك في المطر الحمضي: عمر التصميم البالغ 25 عاماً يتقلص
مثال: المسامير الفولاذية المجلفنة لسلاسل العوازل الخارجية في منطقة مطر حمضي (pH<5).
- 1في المطر الحمضي عند pH<5، يبلغ استهلاك الزنك 3-5× المعدل الداخلي (تقدير مرتبة مقدار)
- 2طلاء مصمم لـ 25 عاماً يُخترق في حوالي 10-12 سنة — متوافق مع معدلات C5 في ISO 9223 (4.2-8.4 μm/yr) وطلاءات 50-100 μm (تقدير مرتبة مقدار)
- 3بعد تشكيل اللولبة، تكون طبقة الزنك على اللولبة 60-70% فقط من طبقة الساق (تقدير مرتبة مقدار) — تتآكل اللوالب وواجهة البورسلان-المسمار أولاً
- 4بمجرد نفاد الزنك، يفقد الفولاذ العاري مقطعه سنة بعد سنة وينكسر دون إنذار — في مناطق المطر الحمضي/الساحلية رَقِّ مباشرة إلى C5: Dacromet أو 316L
جميع الأرقام في هذه الخانة هي تقديرات مرتبة مقدار (بما في ذلك الإسقاط المتوافق مع ISO 9223)؛ رَقِّ المواد وفق §2.2.3 (C4-C5: HDG ≥70 μm / Dacromet / 316L).
المرجع الفني للقطاع
اعرف الحدود: ما هو داخل النطاق وما هو خارجه
قبل توريد تجهيزات العوازل، تأكد من أن الطلب يقع داخل حدود التوريد.
داخل النطاق: تجهيزات السلاسل القياسية مثل الوصلات الكروية-المقبسية والمسامير ووصلات الرأس الكروي، الموردة وفق GB/T 2314. خارج النطاق: المثبتات داخل GIS بجهد 500 kV فما فوق (واجهات محكمة بـ SF6) وتجهيزات وصل OPGW ليست توريداً روتينياً — أكّد الحدود وقت المناقصة، ولا تشترِ قطع الإحكام كمسامير عادية.
الحدود وفق سلسلة قرارات الشراء داخل/خارج النطاق في قاعدة المعرفة KB.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
الحل A
تلوث عام داخلي 10-110 كيلوفولت
15-20 سنة
اقتصادي
الحل B
المناطق الساحلية/الصناعية/التلوث الشديد الفئة III-IV
20-25 سنة
قياسي
الحل C
منصة بحرية/بيئة C5-M/أعلى متطلبات الحماية
أكثر من 25 عامًا
ممتاز
| A · الخطة أ · معدات العوازل القياسية لخطوط التوزيع | B · الخطة ب · التعزيز للبيئات شديدة التلوث/الساحلية | C · الخطة C · تكوين البيئات القاسية/البحرية | |
|---|---|---|---|
| 1. دبوس فولاذي لعازل التعليق | |||
| المواصفة | فئة 16-30 كيلونيوتن | 30-50kN | فئة 50 كيلو نيوتن |
| المادة | Q345B مجلفن بالغمس الساخن ≥85 ميكرومتر | فولاذ مقاوم للصدأ 316 | 316L |
| الدرجة | GB/T 1001 | A4-70 | A4-80 |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55um وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 2. قاعدة عازل الدعامة | |||
| المواصفة | لوحة قاعدة M16-M24 | 30-50kN | M16-M20 |
| المادة | حديد زهر مجلفن بالغمس الساخن | 42CrMo + داكروميت | 42CrMo + داكروميت |
| الدرجة | GB/T 8287 | الدرجة 10.9 | الدرجة 10.9 |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55um وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 3. دبوس كوتر لعازل الدبوس | |||
| المواصفة | M16-M20 | مخصص | فئة 50 كيلو نيوتن |
| المادة | Q235B مجلفن بالغمس الساخن | فولاذ مقاوم للصدأ 316 | 316L |
| الدرجة | مع دبوس مشقوق | A4-70 | A4-80 |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55um وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 4. حلقة رأس كروي | |||
| المواصفة | فئة 16-30 كيلونيوتن | M10-M12 | M20-M24 |
| المادة | Q345B مجلفن بالغمس الساخن | فولاذ مقاوم للصدأ 304 | إيبوكسي + 316L |
| الدرجة | GB/T 2314 | A2 | — |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | معالجة سلبية | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 5. حلقة مسطحة | |||
| المواصفة | M10-M12 | M10-M12 | 50 كيلو نيوتن |
| المادة | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | 316L |
| الدرجة | A2 | A2 | A4-80 |
| التشطيب | مخملي | معالجة سلبية | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |

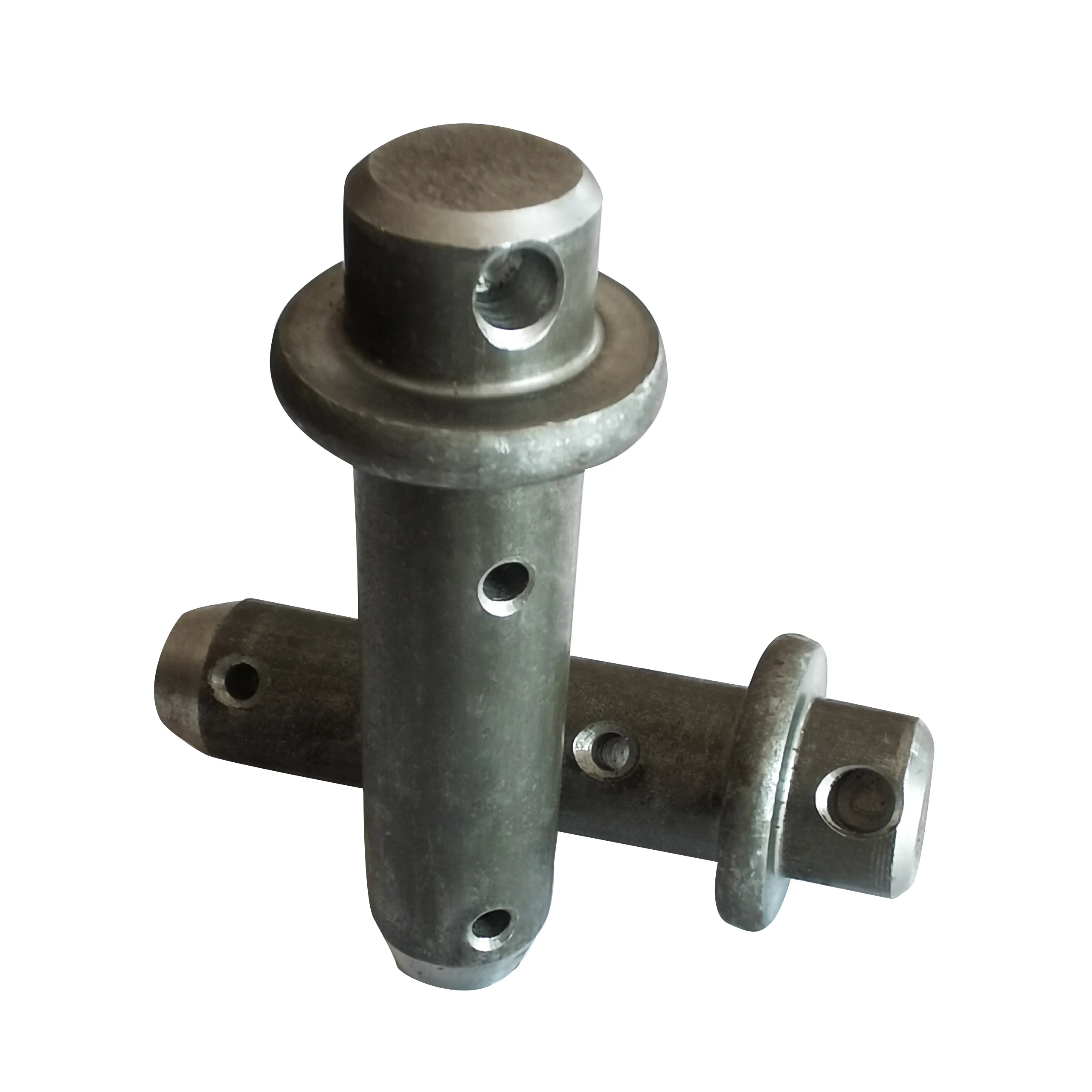

1دبوس فولاذي لعازل التعليق
المواصفة
A
فئة 16-30 كيلونيوتن
B
30-50kN
C
فئة 50 كيلو نيوتن
المادة
A
Q345B مجلفن بالغمس الساخن ≥85 ميكرومتر
B
فولاذ مقاوم للصدأ 316
C
316L
الدرجة
A
GB/T 1001
B
A4-70
C
A4-80
التشطيب
A
جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461
B
جلفنة بالغمس الساخن >=55um وفق ISO 1461
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461

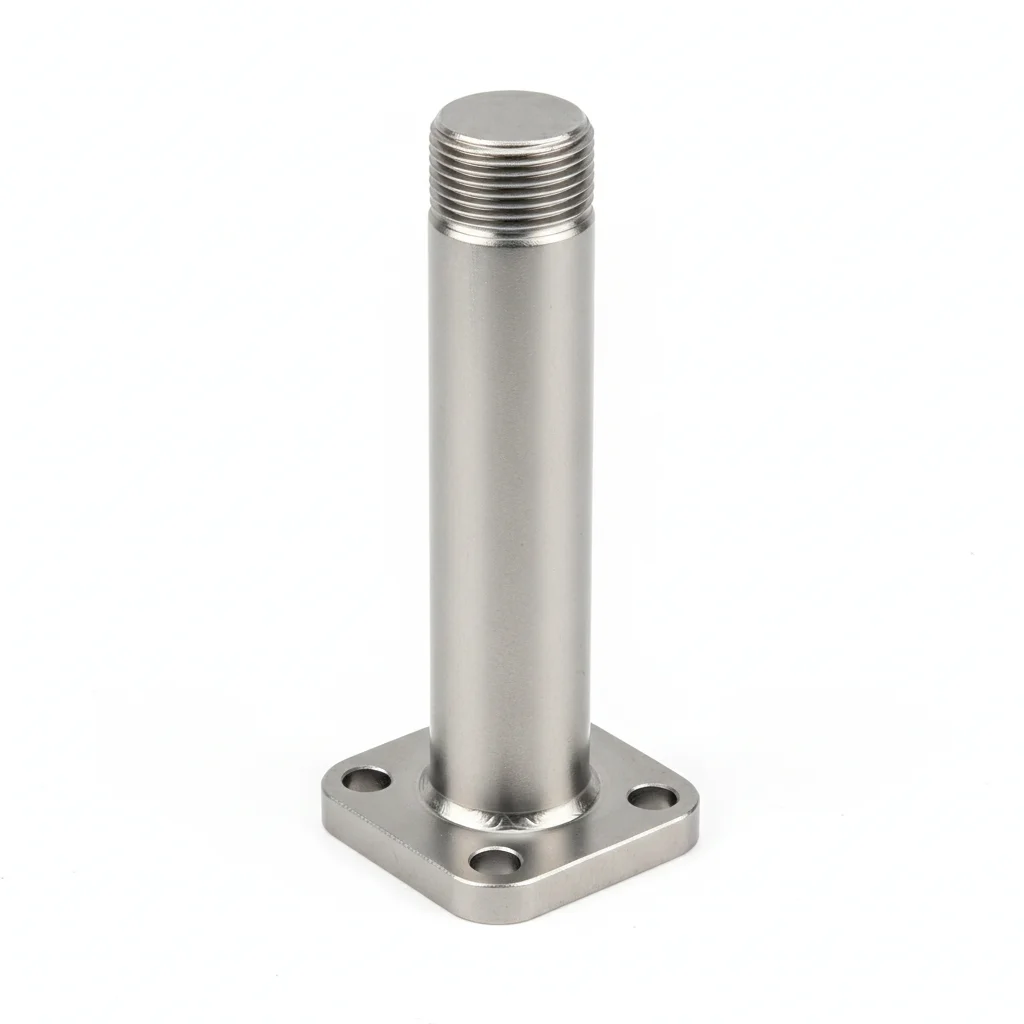

2قاعدة عازل الدعامة
المواصفة
A
لوحة قاعدة M16-M24
B
30-50kN
C
M16-M20
المادة
A
حديد زهر مجلفن بالغمس الساخن
B
42CrMo + داكروميت
C
42CrMo + داكروميت
الدرجة
A
GB/T 8287
B
الدرجة 10.9
C
الدرجة 10.9
التشطيب
A
جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461
B
جلفنة بالغمس الساخن >=55um وفق ISO 1461
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
3دبوس كوتر لعازل الدبوس
المواصفة
A
M16-M20
B
مخصص
C
فئة 50 كيلو نيوتن
المادة
A
Q235B مجلفن بالغمس الساخن
B
فولاذ مقاوم للصدأ 316
C
316L
الدرجة
A
مع دبوس مشقوق
B
A4-70
C
A4-80
التشطيب
A
جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461
B
جلفنة بالغمس الساخن >=55um وفق ISO 1461
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
4حلقة رأس كروي
المواصفة
A
فئة 16-30 كيلونيوتن
B
M10-M12
C
M20-M24
المادة
A
Q345B مجلفن بالغمس الساخن
B
فولاذ مقاوم للصدأ 304
C
إيبوكسي + 316L
الدرجة
A
GB/T 2314
B
A2
C
—
التشطيب
A
جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461
B
معالجة سلبية
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
5حلقة مسطحة
المواصفة
A
M10-M12
B
M10-M12
C
50 كيلو نيوتن
المادة
A
فولاذ مقاوم للصدأ 304
B
فولاذ مقاوم للصدأ 304
C
316L
الدرجة
A
A2
B
A2
C
A4-80
التشطيب
A
مخملي
B
معالجة سلبية
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
دليل الاختيار
غير متأكد؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| تلوث عام في المناطق الداخلية 10-110kV | الخطة A: مسامير فولاذية Q345B مجلفنة بالغمس الساخن ≥85μm (فئة 16-30kN) | ISO 1461 |
| تلوث شديد ساحلي / صناعي الفئة III-IV | الخطة B: مسامير من الفولاذ المقاوم للصدأ 316 (A4-70) أو مسامير 42CrMo + Dacromet (الدرجة 10.9) | GB/T 2314 |
| بيئة بحرية قصوى C5-M | الخطة C: مسامير/أغطية 316L (A4-80) + قاعدة عازل إيبوكسي | GB/T 2314 |
| مسامير قاعدة عازل العمود تحت اهتزاز الرياح | مسامير الدرجة 10.9 + صواميل مزدوجة + حلقات Nord-Lock + وسادة عازلة EPDM بسمك 3-5mm؛ إعادة ربط مسامير القاعدة كل 2 سنة | GB/T 1001 |
| منع انسحاب مسمار القفل لعازل المسمار | حماية مزدوجة ضد الانسحاب بمسمار مشقوق + حلقة تثبيت زنبركية؛ اثنِ ذيل المسمار المشقوق بزاوية ≥90° أثناء التركيب | GB/T 2314 |
A
الخطة أ · معدات العوازل القياسية لخطوط التوزيع
فئة C3 وفق ISO 12944-2
دبوس فولاذي لعازل التعليق
Q345B مجلفن بالغمس الساخن ≥85 ميكرومتر · GB/T 1001
قاعدة عازل الدعامة
حديد زهر مجلفن بالغمس الساخن · GB/T 8287
دبوس كوتر لعازل الدبوس
Q235B مجلفن بالغمس الساخن · مع دبوس مشقوق
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
| دبوس فولاذي لعازل التعليق | قاعدة عازل الدعامة | دبوس كوتر لعازل الدبوس | حلقة رأس كروي | حلقة مسطحة | |
|---|---|---|---|---|---|
| المواصفة | فئة 16-30 كيلونيوتن | لوحة قاعدة M16-M24 | M16-M20 | فئة 16-30 كيلونيوتن | M10-M12 |
| المادة | Q345B مجلفن بالغمس الساخن ≥85 ميكرومتر | حديد زهر مجلفن بالغمس الساخن | Q235B مجلفن بالغمس الساخن | Q345B مجلفن بالغمس الساخن | فولاذ مقاوم للصدأ 304 |
| الدرجة | GB/T 1001 | GB/T 8287 | مع دبوس مشقوق | GB/T 2314 | A2 |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | مخملي |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.005 كجم |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 |
| الاستخدام | عازل تعليق | عازل دعامة | عازل دبوس | تجميع سلسلة العوازل | توزيع الحمل |
التركيب والصيانة
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصل على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط نجمة. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس محسس.
- طبق علامة طلاء ختم العزم. التقط صورًا للتجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. ينفصل الوصل تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت وفق المواصفة. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
B
الخطة ب · التعزيز للبيئات شديدة التلوث/الساحلية
C4 قاسية وفق ISO 12944-2
دبوس فولاذي
فولاذ مقاوم للصدأ 316 · A4-70
دبوس فولاذي مطلي بداكروميت
42CrMo + داكروميت · الدرجة 10.9
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
| دبوس فولاذي | دبوس فولاذي مطلي بداكروميت | غطاء عازل من مطاط السيليكون المضاد للتلوث | حلقة مسطحة | حلقة مسطحة | |
|---|---|---|---|---|---|
| المواصفة | 30-50kN | 30-50kN | مخصص | M10-M12 | M10-M12 |
| المادة | فولاذ مقاوم للصدأ 316 | 42CrMo + داكروميت | فولاذ مقاوم للصدأ 316 | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 |
| الدرجة | A4-70 | الدرجة 10.9 | A4-70 | A2 | A2 |
| التشطيب | جلفنة بالغمس الساخن >=55um وفق ISO 1461 | جلفنة بالغمس الساخن >=55um وفق ISO 1461 | جلفنة بالغمس الساخن >=55um وفق ISO 1461 | معالجة سلبية | معالجة سلبية |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.005kg | ~0.005kg |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 500 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | كيس بلاستيكي | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 |
| الاستخدام | عازل للبيئة C5 | منطقة التلوث الشديد | مضاد لوميض التلوث | توزيع الحمولة | توزيع الحمولة |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام الأسيتون. تحقق من خشونة السطح Ra <3.2um.
- ضع مركب الوصلات المضاد للتآكل بدرجة حرارة -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفق المواصفات. اربط بنمط متقاطع. افحص 10% بأداة التحقق. سجل مع بيانات البيئة.
- اختبر الشد لعينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- ضع طبقة حماية مقاومة للطقس. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البرغي لظروف الخدمة | يفشل البرغي تحت حمولة التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي مقابل المواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي أقل من 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3mm. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
C
الخطة C · تكوين البيئات القاسية/البحرية
C5-M بيئة قصوى وفقًا لمعيار ISO 12944-2
دبوس فولاذي
316L · A4-80
دبوس كوتر مطلي بداكروميت
42CrMo + داكروميت · الدرجة 10.9
| دبوس فولاذي | دبوس كوتر مطلي بداكروميت | غطاء سيليكون مطاطي مضاد للتلوث | قاعدة عازل إيبوكسي | حلقة رأس كروية مضادة للتلوث | |
|---|---|---|---|---|---|
| المواصفة | فئة 50 كيلو نيوتن | M16-M20 | فئة 50 كيلو نيوتن | M20-M24 | 50 كيلو نيوتن |
| المادة | 316L | 42CrMo + داكروميت | 316L | إيبوكسي + 316L | 316L |
| الدرجة | A4-80 | الدرجة 10.9 | A4-80 | — | A4-80 |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | من -20 درجة مئوية إلى +80 درجة مئوية | من -20 درجة مئوية إلى +80 درجة مئوية | من -20 درجة مئوية إلى +80 درجة مئوية | من -20 درجة مئوية إلى +80 درجة مئوية | من -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | حوالي 0.5 كجم/قطعة | حوالي 0.5 كجم/قطعة | حوالي 0.5 كجم/قطعة | حوالي 0.5 كجم/قطعة | حوالي 0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | عازل تعليق C5-M | عازل مناطق التلوث الشديد | وميض مضاد للتلوث | قاعدة عازل مصنع كيميائي | سلسلة عوازل بيئة C5 |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل من الدرجة البحرية بمدى حرارة -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق PMI من عينة 10٪. وثق للتدقيق الامتثالي.
- اختبر NDT لعينة 10٪ باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر مؤشرات تشقق.
- ضع مادة مانعة للتسرب الواقية وفقًا للمواصفات. ثبت أجهزة مراقبة الحالة الدائمة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البراغي لظروف الخدمة | يفشل البرغي تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير ±3٪. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يؤدي تلوث السطح إلى منع الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80٪ من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5٪ من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20٪. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15٪.
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
الأسئلة الشائعة
الأسئلة الشائعة
ما وراء المواصفات الفنية
العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.
عرض القدرات →
