معدات خطوط الأعمدة: مقارنة المواد لمشابك الربط ومشابك العارضة
العمود لا يقف بسبب عموده الخرساني، بل بسبب التوازن المتوازن لثلاثة أسلاك ربط. معدات الربط هي 'الأساس' لخطوط الطاقة العلوية – فشل مشبك UT واحد يمكن أن يسقط عمودًا بأكمله. تقارن هذه الصفحة بين خيارات Q235B المجلفن بالغمس الساخن والفولاذ المقاوم للصدأ 316 لمشابك العارضة، ومشابك UT، والمشابك الإسفينية، وقضبان التثبيت، لمساعدتك في اختيار المادة المناسبة لشبكات التوزيع (C3) مقابل البيئات الساحلية/عالية التآكل (C4-C5).
تدقيق المخاطر // التشخيص الهندسي
دليل أخطاء الشراء
"هذه الأمور تحدث كل يوم في الخطوط الأمامية."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
صامولة ضبط مشبك UT عالقة، مما يمنع ضبط شد الربط
يتقلب شد سلك الربط تحت اهتزاز الرياح وتغيرات درجة الحرارة. تحتاج صامولة الضبط لمشبك UT إلى ضبط دوري – لكن صواميل الضبط المصنوعة من الفولاذ الكربوني العادي + المجلفن تتعرض للالتصاق بسبب الصدأ بعد عامين في الهواء الطلق. يكسر موظفو الصيانة البرغي عند محاولة تدويره بمفتاح ربط – مما يتطلب في النهاية استخدام مطحنة زاوية لقطعه واستبداله، بتكاليف إصلاح تبلغ عدة أضعاف قيمة المشبك.
إجراءات التصحيح
يجب أن تكون براغي وصواميل ضبط مشبك UT من الفولاذ المقاوم للصدأ بالكامل (304 أو أعلى) – التركيب من الفولاذ المقاوم للصدأ إلى الفولاذ المقاوم للصدأ أقل عرضة للالتصاق ويوفر مقاومة أفضل للتآكل في الهواء الطلق. ضع مركبًا مانعًا للالتصاق على الأسنان أثناء التركيب، وأعد وضعه بعد كل ضبط. تحقق من شد الربط سنويًا أثناء الفحص (باستخدام مقياس شد، يجب أن يكون ≥ 90% من قيمة التصميم).
الخطر-02
الإسفين في المشبك الإسفيني يرتخي تحت الاهتزاز
تعتمد المشابك الإسفينية على 'تأثير القفل الذاتي' للإسفين للإمساك بالحبل الفولاذي – لكن اهتزاز الرياح ودورات درجة الحرارة تسبب تآكلًا اهتزازيًا بين الإسفين والحبل، مما يقلل تدريجيًا من عمق عض الإسفين. عندما يتراجع الإسفين أكثر من 3 مم – تنخفض قوة الإمساك بنسبة >50% – ينزلق الحبل الفولاذي من المشبك – يفشل الربط – يميل العمود.
إجراءات التصحيح
بعد تركيب المشبك الإسفيني، يجب قفل ذيل الإسفين باستخدام 'دبوس كوتر'. أثناء التركيب، يجب أن يصل عمق عض الإسفين في الحبل إلى القيمة الاسمية للمشبك (عادةً ما يتطلب تشوهًا في الحبل بنسبة 5-8% من القطر). افحص سنويًا بصريًا ما إذا كان الإسفين قد تراجع وما إذا كان دبوس الكوتر سليمًا.
الخطر-03
تآكل شبكة التأريض يتسارع في التربة الحمضية – تتجاوز مقاومة التأريض الحدود سنويًا
في التربة الحمضية (درجة الحموضة أقل من 5) في المحطات الفرعية، يمكن أن تتآكل طبقة النحاس في قضبان التأريض المكسوة بالنحاس بمعدل 0.02 مم/سنة – يمكن اختراق طبقة نحاسية بسماكة 0.254 مم محليًا بعد 12-15 سنة ← يتعرض القلب الفولاذي ← تآكل جلفاني ← ينكسر القلب الفولاذي ← انقطاع محلي في شبكة التأريض. ترتفع مقاومة التأريض من 0.5 أوم المصممة إلى 2-3 أوم ← يرتفع جهد الأرضي فوق الحدود أثناء الصواعق ← تلف المعدات الثانوية.
إجراءات التصحيح
في مناطق التربة الحمضية، استخدم النحاس النقي أو فولاذًا مكسوًا بالنحاس بحجم أكبر (طبقة النحاس ≥0.5 مم) لأقطاب التأريض. احفر وافحص تآكل قطب التأريض كل 3 سنوات – استبدله إذا كانت سماكة طبقة النحاس أقل من 0.15 مم.
رؤى خاصة بظروف التشغيل
نقاط التحقق من اختيار المواد لعتاد خطوط الكهرباء
يعتمد الاختيار بين الفولاذ Q235B المغلفن بالغمس الساخن والفولاذ المقاوم للصدأ 316 لعتاد خطوط الكهرباء على بيئة التآكل والمتطلبات الميكانيكية. ومع ذلك، يمكن أن يتلف الطلاء المغلفن أثناء التركيب، وقد يعاني الفولاذ المقاوم للصدأ من التآكل الشقي إذا لم يتم تحديده بشكل صحيح. استخدم الجدول أدناه للتحقق من المعلمات الرئيسية قبل الشراء
ما يجب التحقق منه
- 1صامولة ضبط مشبك UT: برغي من الفولاذ المقاوم للصدأ 304 في الخطة A مقابل فولاذ مقاوم للصدأ 316 بالكامل في الخطة B – يمكن أن تنكسر الصواميل الفولاذية الكربونية الملتصقة أثناء الضبط، مما يتطلب استبدالًا مكلفًا
- 2إسفين مشبك الإسفين: Q235B مغلفن في الخطة A مقابل 42CrMo + Dacromet في الخطة B – يوفر طلاء Dacromet مقاومة أفضل للتآكل ويقلل من تآكل الاحتكاك تحت الاهتزاز
- 3قضيب التثبيت: Q235B مغلفن في الخطة A مقابل 316L في الخطة C – في التربة الحمضية، يمكن أن يتآكل الطلاء المغلفن بشكل أسرع؛ حدد الفولاذ المقاوم للصدأ للتربة ذات الرقم الهيدروجيني أقل من 5
- 4مشبك العارضة: Q235B مغلفن بالغمس الساخن في الخطة A مقابل فولاذ مقاوم للصدأ 316 في الخطة B – تأكد من أن سمك الطلاء المغلفن ≥ 85 ميكرومتر وفقًا لمعيار ISO 1461 لتلبية معيار C3
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| فئة بيئة التآكل | تحدد الحد الأدنى لمتطلبات المواد والطلاء؛ C3 (داخلي) مقابل C4-C5 (ساحلي) وفقًا لمعيار ISO 12944-2 | اذكر فئة ISO 12944-2 في المناقصة؛ بالنسبة لـ C4 وما فوق، اشترط فولاذًا مقاومًا للصدأ 316 أو فولاذًا سبائكيًا مطليًا بـ Dacromet |
| مادة صامولة ضبط مشبك UT | تلتصق الصواميل الفولاذية الكربونية بعد عامين في الهواء الطلق، مما يمنع ضبط الشد؛ يتجنب الفولاذ المقاوم للصدأ الالتصاق | حدد الفولاذ المقاوم للصدأ 304 أو 316 لصامولة الضبط والبرغي؛ وتجنب الفولاذ الكربوني المغلفن |
| طلاء إسفين مشبك الإسفين | يمكن أن يتآكل الإسفين المغلفن تحت الاهتزاز، مما يقلل من قوة التثبيت؛ يقلل Dacromet من تآكل الاحتكاك | للمناطق عالية الاهتزاز أو الساحلية، حدد إسفينًا مطليًا بـ Dacromet (42CrMo + Dacromet) |
| مادة قضيب التثبيت في التربة الحمضية | يتآكل الطلاء المغلفن بشكل أسرع في التربة ذات الرقم الهيدروجيني أقل من 5؛ يقاوم الفولاذ المقاوم للصدأ 316L التآكل | إذا كان الرقم الهيدروجيني للتربة أقل من 5، حدد الفولاذ المقاوم للصدأ 316L لقضيب التثبيت واللوحة |
يجب التحقق من جميع مواصفات المواد والطلاء وفقًا للظروف البيئية الخاصة بالمشروع والمعايير المعمول بها (GB/T 2314, ISO 1461)
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
معدات العارضة والشد: معلمات التركيب والاستلام
لكل من مشابك العارضة ومشابك الشد UT وقضبان التثبيت قيم ثابتة — ثبّتها عند الطلب والاستلام.
| المكوّن | المعلمة الرئيسية | الأساس |
|---|---|---|
| مشبك العارضة | تسامح التجويف ≤2 mm؛ مسامير M16 عند 80–100 N·m | أساس شد مسبق منخفض خاص بالمشابك، وليس القيمة القياسية للدرجة 8.8 |
| مشبك شد UT | ضبط الشد عبر السن اللولبي + صواميل مزدوجة | التأمين بصواميل مزدوجة بعد الشد لمقاومة الارتخاء الناتج عن الاهتزاز |
| مشبكا عارضة مزدوجان (على نفس العمود) | تباعد 300–500 mm (موصى به) | يُرتب حسب حمولة العمود وطول الفضاء |
| قضيب وصفيحة تثبيت الشد | عمق الدفن ≥1.5 m و 2.0 m في التربة الرخوة؛ المقطع المدفون HDG ≥70 μm | التعميق إلى 2.0 m في التربة الرخوة؛ التحقق من فئة الطلاء وفق GB/T 13912 |
التسامح وتباعد المشابك المزدوجة وعمق الدفن هي توصيات KB §2.2.8 (حس هندسي سليم وتقديرات تقريبية للقيم)؛ قيمة M16 80–100 N·m هي قيمة الشد المسبق المنخفض الخاصة بالمشابك.
المرجع الفني للقطاع
المناطق الساحلية ومناطق الأمطار الحمضية: اختيار مواد معدات الشد
تتبع مادة معدات الشد فئة التآكل للموقع — أدرج هذه المتطلبات الثلاثة في الاستفسار والاستلام.
- حدد فئة التآكل أولاً: في C4-C5 اختر الجلفنة بالغمس الساخن ≥70 μm أو Dacromet أو 316L
- اذكر فئة الطلاء في الاستفسار: فئات GB/T 13912 هي 55/70/85 μm — التسعير والاستلام على أساس الفئة
- في مناطق الأمطار الحمضية (pH<5) يُستهلك الزنك بسرعة أعلى بشكل ملحوظ — فضّل 316L أو Dacromet للمقطع المدفون والقريب من سطح الأرض من قضيب التثبيت
الأساس المادي لـ C4-C5 (§2.2.3) وفئات الطلاء (§6.5) موثقان؛ الاستهلاك الأسرع للزنك في الأمطار الحمضية يتبع KB §2.1، بما يتوافق مع ISO 9223.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
الحل A
شبكة التوزيع 10-35 كيلوفولت
15-20 سنة
اقتصادي
الحل B
المناطق الساحلية C4-C5 / التآكل العالي
20-25 سنة
قياسي
الحل C
منصة بحرية / بيئة C5-M / أعلى متطلبات الحماية
أكثر من 25 عامًا
ممتاز
| A · الخطة أ · معيار أعمدة التوزيع | B · الخطة ب · تعزيز المناطق الساحلية/عالية التآكل | C · الخطة ج · البيئة القاسية / التكوين البحري | |
|---|---|---|---|
| 1. مشبك العارضة على شكل حرف U | |||
| المواصفة | M16-M20 | M16-M20 | NUT-1~3 |
| المادة | Q235B مجلفن بالغمس الساخن ≥85 ميكرومتر | 316 فولاذ مقاوم للصدأ | 316L |
| الدرجة | GB/T 2314 | A4-70 | A4-80 |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 2. مشبك شد UT | |||
| المواصفة | NUT-1~NUT-3 | NUT-1~3 | NX-1/2 |
| المادة | برغي من الفولاذ المقاوم للصدأ 304 | فولاذ مقاوم للصدأ 316 (كامل) | 316L |
| الدرجة | نوع قابل للضبط | A4-70 | A4-80 |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 3. مشبك شد إسفيني | |||
| المواصفة | NX-1/NX-2 | NX-1/2 | φ16-24مم |
| المادة | Q235B مجلفن بالغمس الساخن | 42CrMo + داكرومايت | 316L |
| الدرجة | GB/T 2314 | الدرجة 10.9 | A4-80 |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 4. قضيب تثبيت وصفيحة التثبيت | |||
| المواصفة | φ16-24 مم | M10-M12 | M16-M20 |
| المادة | Q235B مجلفن بالغمس الساخن | 304 فولاذ مقاوم للصدأ | 316L |
| الدرجة | GB/T 2314 | A2 | A4-80 |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | معالجة تخميل | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 5. حلقة مسطحة | |||
| المواصفة | M10-M12 | M10-M12 | M16-M20 |
| المادة | فولاذ مقاوم للصدأ 304 | 304 فولاذ مقاوم للصدأ | 42CrMo + Dacromet |
| الدرجة | A2 | A2 | الدرجة 10.9 |
| التشطيب | معالجة سلبية | معالجة تخميل | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
1مشبك العارضة على شكل حرف U
المواصفة
A
M16-M20
B
M16-M20
C
NUT-1~3
المادة
A
Q235B مجلفن بالغمس الساخن ≥85 ميكرومتر
B
316 فولاذ مقاوم للصدأ
C
316L
الدرجة
A
GB/T 2314
B
A4-70
C
A4-80
التشطيب
A
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرون وفقًا لـ ISO 1461
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
2مشبك شد UT
المواصفة
A
NUT-1~NUT-3
B
NUT-1~3
C
NX-1/2
المادة
A
برغي من الفولاذ المقاوم للصدأ 304
B
فولاذ مقاوم للصدأ 316 (كامل)
C
316L
الدرجة
A
نوع قابل للضبط
B
A4-70
C
A4-80
التشطيب
A
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرون وفقًا لـ ISO 1461
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
3مشبك شد إسفيني
المواصفة
A
NX-1/NX-2
B
NX-1/2
C
φ16-24مم
المادة
A
Q235B مجلفن بالغمس الساخن
B
42CrMo + داكرومايت
C
316L
الدرجة
A
GB/T 2314
B
الدرجة 10.9
C
A4-80
التشطيب
A
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرون وفقًا لـ ISO 1461
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
4قضيب تثبيت وصفيحة التثبيت
المواصفة
A
φ16-24 مم
B
M10-M12
C
M16-M20
المادة
A
Q235B مجلفن بالغمس الساخن
B
304 فولاذ مقاوم للصدأ
C
316L
الدرجة
A
GB/T 2314
B
A2
C
A4-80
التشطيب
A
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
B
معالجة تخميل
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
5حلقة مسطحة
المواصفة
A
M10-M12
B
M10-M12
C
M16-M20
المادة
A
فولاذ مقاوم للصدأ 304
B
304 فولاذ مقاوم للصدأ
C
42CrMo + Dacromet
الدرجة
A
A2
B
A2
C
الدرجة 10.9
التشطيب
A
معالجة سلبية
B
معالجة تخميل
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
دليل الاختيار
غير متأكد؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| شبكة التوزيع الداخلية (C3) | الخطة A · معيار الجلفنة بالغمس الساخن | Q235B مجلفن بالغمس الساخن ≥85μm وفق ISO 1461, GB/T 2314 |
| ساحلي / تآكل عالٍ (C4-C5) | الخطة B · تعزيز كامل من الفولاذ المقاوم للصدأ 316 | فولاذ مقاوم للصدأ 316 (A4-70) أو 42CrMo + Dacromet (درجة 10.9) |
| بحري / متطرف (C5-M) | الخطة C · التهيئة المتطرفة | 316L (A4-80)/فولاذ مزدوج/سبيكة تيتانيوم وفق ISO 12944-2 |
| صامولة مشبك UT عالقة | مسمار وصامولة ضبط من الفولاذ المقاوم للصدأ بالكامل (304 أو أعلى) | شد إذا كان شد حبل الشد <90% من القيمة التصميمية؛ ضع مركب مانع الالتصاق على اللوالب |
| ارتخاء الإسفين تحت الاهتزاز | ثبت ذيل الإسفين بمسمار مشقوق؛ تحقق من عمق العض | تراجع الإسفين >3mm يخفض قوة التثبيت >50%؛ ركّب قضبان التدريع |
| شبكة تأريض في تربة حمضية (pH<5) | نحاس نقي أو فولاذ مكسو بالنحاس بحجم أكبر (طبقة نحاس ≥0.5mm) | استبدل إذا كانت طبقة النحاس <0.15mm؛ احفر وافحص كل 3 سنوات |
A
الخطة أ · معيار أعمدة التوزيع
معيار C3 وفقًا لـ ISO 12944-2
مشبك شد UT
برغي من الفولاذ المقاوم للصدأ 304 · نوع قابل للضبط
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
| مشبك العارضة على شكل حرف U | مشبك شد UT | مشبك شد إسفيني | قضيب تثبيت وصفيحة التثبيت | حلقة مسطحة | |
|---|---|---|---|---|---|
| المواصفة | M16-M20 | NUT-1~NUT-3 | NX-1/NX-2 | φ16-24 مم | M10-M12 |
| المادة | Q235B مجلفن بالغمس الساخن ≥85 ميكرومتر | برغي من الفولاذ المقاوم للصدأ 304 | Q235B مجلفن بالغمس الساخن | Q235B مجلفن بالغمس الساخن | فولاذ مقاوم للصدأ 304 |
| الدرجة | GB/T 2314 | نوع قابل للضبط | GB/T 2314 | GB/T 2314 | A2 |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | معالجة سلبية |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.005 كجم |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 |
| الاستخدام | تثبيت العارضة على العمود | ضبط شد الأسلاك | تثبيت نهاية الحبل الفولاذي | التوصيل من سلك الشد إلى صفيحة التثبيت تحت الأرض | توزيع الحمل |
التركيب والصيانة
خطوات التركيب
- نظف الأسطح باستخدام كحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصل على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط نجمة. عزم الربط إلى 42 نيوتن متر ±2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% باستخدام مقياس السماكة.
- ضع علامة طلاء ختم عزم الربط. صور التجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت وفقًا للمواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يؤدي تلوث السطح إلى منع الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام الصيانة المحوسب مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
B
الخطة ب · تعزيز المناطق الساحلية/عالية التآكل
C4 قاسية وفقًا لـ ISO 12944-2
مشبك شد UT
فولاذ مقاوم للصدأ 316 (كامل) · A4-70
حلقة مسطحة
304 فولاذ مقاوم للصدأ · A2
حلقة مسطحة
304 فولاذ مقاوم للصدأ · A2
| مشبك العارضة | مشبك شد UT | مشبك شد إسفيني داكرومايت | حلقة مسطحة | حلقة مسطحة | |
|---|---|---|---|---|---|
| المواصفة | M16-M20 | NUT-1~3 | NX-1/2 | M10-M12 | M10-M12 |
| المادة | 316 فولاذ مقاوم للصدأ | فولاذ مقاوم للصدأ 316 (كامل) | 42CrMo + داكرومايت | 304 فولاذ مقاوم للصدأ | 304 فولاذ مقاوم للصدأ |
| الدرجة | A4-70 | A4-70 | الدرجة 10.9 | A2 | A2 |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لـ ISO 1461 | معالجة تخميل | معالجة تخميل |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.005 كجم | ~0.005 كجم |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 500 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | كيس بلاستيكي | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 |
| الاستخدام | خطوط التوزيع الساحلية | نظام الشد الساحلي | تثبيت الحبال الفولاذية في مناطق التآكل الشديد | توزيع الحمل | توزيع الحمل |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرون.
- ضع مركبًا مضادًا للتآكل للوصلات بدرجة حرارة تشغيل من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. افحص 10% باستخدام أداة تحقق. سجل مع بيانات البيئة.
- اختبر الشد على عينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- طبق طبقة حماية مقاومة للعوامل الجوية. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من أدوات التثبيت لظروف الخدمة | تفشل أداة التثبيت تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة أداة التثبيت وفقًا للمواصفات. استخدم مفتاح عزم معاير بدقة +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب أدوات التثبيت | تمنع الملوثات السطحية الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أقرب). أعد ربط أي أداة تثبيت أقل من 80% من عزم الربط المحدد. استبدل أدوات التثبيت التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع أدوات التثبيت الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
C
الخطة ج · البيئة القاسية / التكوين البحري
C5-M شديد وفقًا لمعيار ISO 12944-2
مشبك شد البرج UT
316L · A4-80
مشبك شد وتدي
316L · A4-80

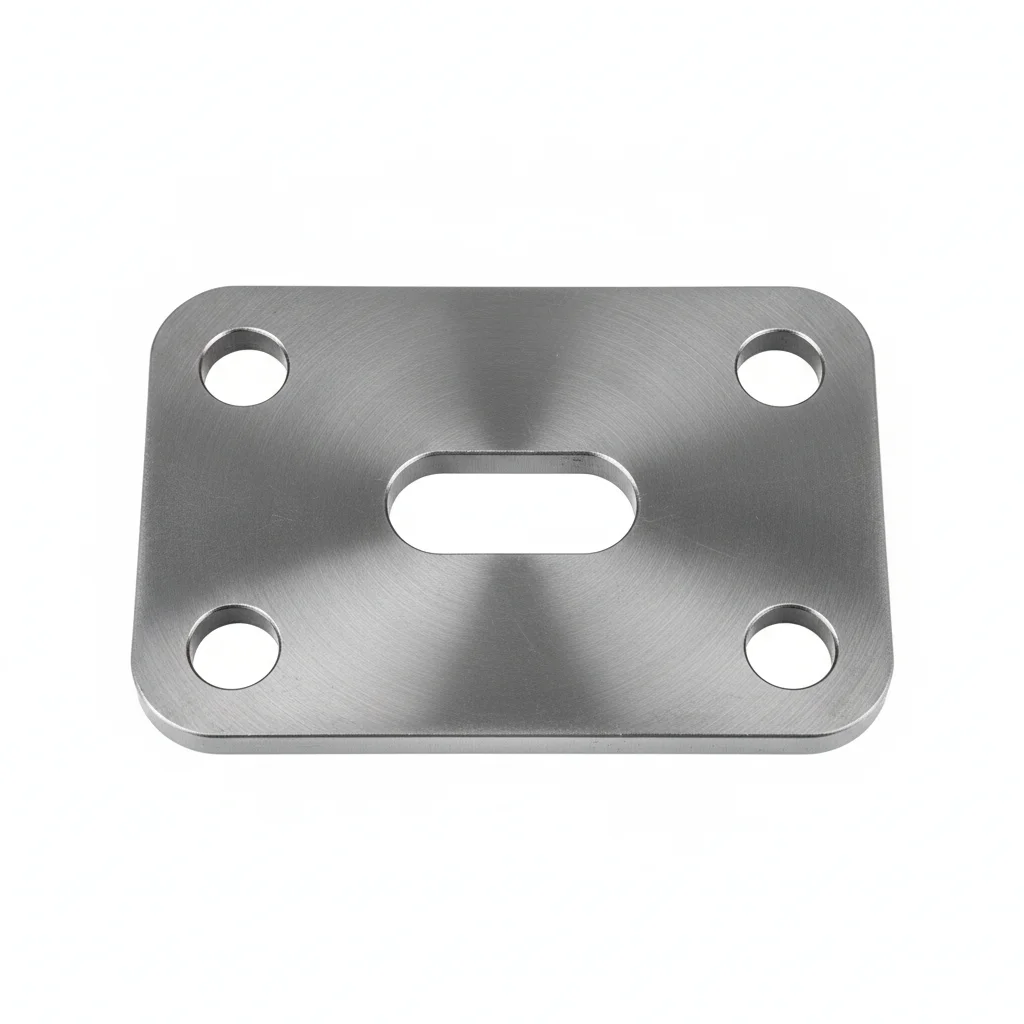

قضيب تثبيت وصفيحة التثبيت
316L · A4-80
حلقة مانعة للارتخاء من نوع Dacromet
42CrMo + Dacromet · الدرجة 10.9
| مشبك شد البرج UT | مشبك شد وتدي | قضيب تثبيت وصفيحة التثبيت | مشبك العارضة المتقاطعة | حلقة مانعة للارتخاء من نوع Dacromet | |
|---|---|---|---|---|---|
| المواصفة | NUT-1~3 | NX-1/2 | φ16-24مم | M16-M20 | M16-M20 |
| المادة | 316L | 316L | 316L | 316L | 42CrMo + Dacromet |
| الدرجة | A4-80 | A4-80 | A4-80 | A4-80 | الدرجة 10.9 |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | من -20 درجة مئوية إلى +80 درجة مئوية | من -20 درجة مئوية إلى +80 درجة مئوية | من -20 درجة مئوية إلى +80 درجة مئوية | من -20 درجة مئوية إلى +80 درجة مئوية | من -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ≈0.5 كجم/قطعة | ≈0.5 كجم/قطعة | ≈0.5 كجم/قطعة | ≈0.5 كجم/قطعة | ≈0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق مثبط للتآكل + كرتون | ورق مثبط للتآكل + كرتون | ورق مثبط للتآكل + كرتون | ورق مثبط للتآكل + كرتون | ورق مثبط للتآكل + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | شد أسلاك الشد في المنصات البحرية | تثبيت نهاية حبال الصلب البحرية | نظام التأريض البحري | خطوط التوزيع البحرية | منع الارتخاء في بيئة C5-M |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل من الدرجة البحرية بمدى حرارة من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة ضمن 0.3 مم. اربط باستخدام جهاز شد هيدروليكي. تحقق من التركيب الكيميائي لعينة 10%. وثق النتائج لتدقيق الامتثال.
- اختبر 10% من العينات باختبار الاختراق الصبغي. استبدل أي عينة تظهر علامات تشقق.
- ضع مادة مانعة للتسرب الواقية وفقًا للمواصفات. ثبت أجهزة مراقبة الحالة بشكل دائم.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من أدوات التثبيت لظروف الخدمة | تفشل أداة التثبيت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة أداة التثبيت مقابل المواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب أداة التثبيت | يؤدي تلوث السطح إلى منع الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي أداة تثبيت أقل من 80% من عزم الربط المحدد. استبدل أدوات التثبيت التي يتجاوز تآكلها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع أدوات التثبيت الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
الأسئلة الشائعة
الأسئلة الشائعة
ما وراء المواصفات الفنية
العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.
عرض القدرات →
