اختيار مخمد الاهتزاز وأجهزة الفواصل
الاهتزاز الهوائي (10-50Hz) يسبب إجهادًا في الموصل عند مشابك التعليق. قارن بين الخطة أ (مخمد ستوكبريدج + خط تخميد حلزوني) للامتدادات ≤300م والخطة ب (فاصل مجمع مع تخميد) للجهد 220-500kV. كل مخمد يكلف عشرات الدولارات لكنه يحمي موصلات قيمتها عشرات الآلاف. فحوصات الشراء الرئيسية: موضع التركيب ضمن التسامح، التحكم في قوة التثبيت، درجة المادة المناسبة للبيئة
تدقيق المخاطر // التشخيص الهندسي
دليل أخطاء الشراء
"هذه الأشياء تحدث كل يوم على خطوط الإنتاج الأمامية."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
حماية غير فعالة بسبب موضع تركيب المخمد غير الصحيح
يجب تثبيت مخمدات الاهتزاز عند عقدة الاهتزاز (نقطة السعة القصوى) لامتصاص الطاقة بشكل فعال. انحراف موضع التركيب الذي يتجاوز 0.3م يمكن أن يقلل فعالية التخميد بأكثر من 50%. تقوم العديد من فرق البناء بالتركيب بالتقدير البصري بناءً على الخبرة، دون حساب الموضع الصحيح بناءً على طول الامتداد ونوع الموصل – مما يؤدي إلى 'تركيب بدون تأثير'.
إجراءات التصحيح
يجب حساب موضع تركيب مخمدات الاهتزاز بناءً على طول الامتداد ونوع الموصل، عادةً على بعد 0.5-1.5م من مخرج مشبك التعليق. قم بتركيب مخمدين للامتدادات الكبيرة (>300م)، و3-4 مخمدات مع خطوط تخميد للامتدادات الطويلة جدًا (>500م). اربط المشابك بمفتاح عزم بعد التركيب (يجب أن تلبي قوة التثبيت كلاً من 'عدم الانزلاق' و'عدم تلف الموصل').
الخطر-02
تآكل مشبك المخمد على الموصلات
إذا كانت قوة تثبيت مشبك المخمد عالية جدًا (تتجاوز 20% من قوة كسر الموصل) – فإن المشبك الألومنيوم يغوص في جدائل الألومنيوم للموصل→تركيز إجهاد عند حافة المشبك→انخفاض عمر الكلال. إذا كانت قوة التثبيت منخفضة جدًا – ينزلق المخمد على الموصل→يبتعد عن موضع التخميد الأمثل→حماية غير فعالة من الاهتزاز.
إجراءات التصحيح
يجب أن يتبع عزم ربط مشابك المخمد توصية الشركة المصنعة (عادةً 40-60 نيوتن متر). بعد التركيب، ضع علامة على الموصل على جانبي المشبك بقلم تحديد – وتحقق مما إذا كانت العلامات قد تحركت بعد 3 أشهر من التشغيل (لتحديد ما إذا كان المخمد قد انزلق). يجب تثبيت قضبان الحماية مسبقًا داخل المشبك لحماية الموصل.
الخطر-03
تآكل متسارع لشبكة التأريض في التربة الحمضية – مقاومة التأريض تتجاوز الحدود سنويًا
في التربة الحمضية ذات الرقم الهيدروجيني أقل من 5، يمكن أن يصل معدل تآكل طبقة النحاس على أقطاب التأريض المصنوعة من الفولاذ المغطى بالنحاس في شبكات التأريض للمحطات الفرعية إلى 0.02 مم/سنة – يمكن أن تخترق طبقة نحاس بسمك 0.254 مم محليًا بعد 12-15 سنة ← تعرض قلب الفولاذ ← تآكل كلفاني ← كسر قلب الفولاذ ← انقطاع محلي للشبكة. ترتفع مقاومة التأريض من 0.5 أوم المصممة إلى 2-3 أوم ← ارتفاع جهد الأرض يتجاوز الحدود أثناء الصواعق ← تلف المعدات الثانوية.
إجراءات التصحيح
بالنسبة لمناطق التربة الحمضية، اختر النحاس النقي أو الفولاذ المغطى بالنحاس ذو الحجم الأكبر (طبقة نحاس ≥0.5 مم) لأقطاب التأريض. احفر وافحص تآكل الأقطاب كل 3 سنوات – استبدلها إذا كان سمك طبقة النحاس أقل من 0.15 مم.
رؤى خاصة بظروف التشغيل
فحوصات الشراء الحرجة لمعدات مخمدات الاهتزاز
مخمدات الاهتزاز والفواصل هي معدات ميكانيكية يجب تركيبها بدقة لتجنب تلف الموصل. الاختلاف الهندسي الأكثر تجاهلاً هو تفاوت موضع التركيب: الانحراف عن نقطة العقدة المضادة يقلل من فعالية التخميد. بالإضافة إلى ذلك، يجب التحكم في قوة التثبيت لمنع انبعاج الأطراف أو انزلاقها
ما يجب التحقق منه
- 1موضع التركيب: يجب أن يكون المخمد عند نقطة العقدة المضادة (نقطة السعة القصوى)؛ الانحراف يقلل من فعالية التخميد
- 2قوة التثبيت: القوة المفرطة تغرس المشبك الألومنيوم في الأطراف → تركيز إجهاد → تقليل عمر الكلال؛ القوة غير الكافية تسبب الانزلاق
- 3درجة المادة: للبيئة البحرية C5-M، استخدم الفولاذ المقاوم للصدأ 316L لتجنب التآكل الجلفاني
- 4فواصل الموصلات المجمعة: لموصلات التوأم 220kV (FJZ-2) وموصلات الرباعية 500kV (FJZ-4)، تأكد من سبائك الألومنيوم المؤكسدة لمقاومة التآكل
- 5فواصل بين الأطوار: قلب FRP + مطاط سيليكون لمكافحة الرقص؛ تحقق من خصائص العزل والقوة الميكانيكية وفقًا لتباعد الأطوار
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| موضع تركيب المخمد بالنسبة لنقطة العقدة المضادة | الانحراف يقلل من فعالية التخميد؛ الموضع غير الصحيح قد يسبب عدم التخميد | اشترط حساب موضع العقدة المضادة بناءً على طول المدى ونوع الموصل؛ التحقق الميداني باستخدام قياس الاهتزاز |
| قوة التثبيت على الموصل | القوة المنخفضة جدًا تسبب الانزلاق وفقدان موضع التخميد؛ القوة العالية جدًا تغرس المشبك في الأطراف | حدد أقصى قوة تثبيت كنسبة مئوية من قوة كسر الموصل؛ استخدم مفتاح عزم بمعايرة مضبوطة |
| درجة المادة للبيئة | البيئة البحرية C5-M تتطلب فولاذًا مقاومًا للصدأ 316L لمنع التآكل | اذكر تصنيف البيئة (ISO 12944-2) واشترط شهادة المواد لمشبك المخمد وجسم الفاصل والمثبتات |
| الامتثال لمعيار IEC 61897 | المواصفة تحدد متطلبات الأداء لمخمدات ستوكبريدج؛ المخمدات غير الممتثلة قد لا توفر التخميد المطلوب | اشترط تقرير اختبار النوع وفقًا لـ IEC 61897 بما في ذلك سعة التخميد واختبار الكلال واختبار انزلاق المشبك |
جميع القيم الرقمية مأخوذة من الصفحة المصدر. تحقق من بيانات الموصل الخاصة بالمشروع والظروف البيئية
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
كيفية ضبط مخمد ستوكبريدج وموضع تركيبه
لا يعمل المخمد إلا إذا ضُبط ووُضع بشكل صحيح — مجرد تعليقه لا يكفي.
مخمد ستوكبريدج هو مخمد كتلة مضبوط: أثقال على شفرة زنبركية فولاذية، مضبوط على تردد الاهتزاز الريحي للموصل، يمتص الطاقة عند مخرج مشبك التعليق. يتبع موضع التركيب طول المدى؛ عادة 400–600 mm من نهاية المشبك (تقدير تقريبي) — احسب الموضع بناءً على نوع الموصل وطول المدى قبل التركيب، ولا تعتمد على التقدير البصري.
موضع التركيب 400–600 mm هو تقدير تقريبي من قاعدة المعرفة (§2.2.6).
المرجع الفني للقطاع
مواد المخمد والمشابك: فحوصات قبول الحماية من التآكل
يحمل جسم المخمد ومشابكه ومساميره كلٌ مواصفة للحماية من التآكل — حددها عند الطلب والاستلام.
| المكوّن | المادة / أساس مقاومة التآكل | ملاحظات |
|---|---|---|
| مسامير مشبك المخمد | 304 stainless steel | الدرجة القياسية لمسامير المشابك؛ الترقية حسب C4-C5 في الخدمة الساحلية |
| جسم المخمد والمشابك (ساحلي C4-C5) | HDG ≥70 μm, Dacromet, or 316L | اختر أحد الخيارات الثلاثة حسب البيئة والميزانية |
| الأجزاء المجلفنة عند التسليم | التحقق من المستوى حسب GB/T 13912 (55/70/85 μm) | قس سماكة الطلاء؛ لا تقبل تقرير التركيب وحده |
تم توثيق 304 كدرجة قياسية لمسامير المشابك (§5)، والأساس المادي لبيئة C4-C5 (§2.2.3)، ومستويات الطلاء (§6.5).
المرجع الفني للقطاع
معايير مقاومة الاهتزاز والتركيبات الواجب التحقق منها
طابق الاستفسار والاستلام مع هذه المعايير — لا تقبل وفق معيار خاطئ.
CIGRE TB 509 — دليل الاهتزاز الناتج عن الرياح وتخميد الموصلات الهوائيةGB/T 2314 — الشروط الفنية العامة لتركيبات الطاقة الكهربائيةIEC 61284 — معيار تركيبات الخطوط الهوائيةDL/T 768.7 — قبول تصنيع التركيبات
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
الحل A
الخطوط الداخلية، طول الامتداد ≤300م
15-20 سنة
اقتصادي
الحل B
موصلات مجمعة 220-500kV
20-25 سنة
قياسي
الحل C
المنصات البحرية / بيئة C5-M / أعلى متطلبات الحماية
أكثر من 25 عامًا
ممتاز
| A · الخطة أ · التخميد القياسي لاهتزاز الموصل | B · الخطة ب · فاصل الموصلات المجمعة + التخميد | C · الخطة ج · البيئة القاسية / التكوين البحري | |
|---|---|---|---|
| 1. مخمد اهتزاز ستوكبريدج | |||
| المواصفة | FD-1~FD-5 | النوع FJZ-2 | سلسلة FD |
| المادة | حديد زهر + مشبك سبيكة ألومنيوم | سبائك الألومنيوم | 316L |
| الدرجة | مجلفن بالغمس الساخن | مؤكسد | A4-80 |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55um وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 2. خط التخميد الحلزوني | |||
| المواصفة | مساعد للامتدادات التي تزيد عن 500م | النوع FJZ-4 | حزمة رباعية FJZ-4 |
| المادة | لف حلزوني من سبيكة ألومنيوم | سبائك الألومنيوم | 316L |
| الدرجة | — | مؤكسد | A4-80 |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55um وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 3. قضبان الحماية | |||
| المواصفة | قضيب حماية، حسب نوع الموصل | مخصص حسب تباعد الأطوار | مخصص حسب الموصل |
| المادة | سبيكة ألومنيوم | قلب FRP + مطاط سيليكون | فولاذ مقاوم للصدأ 316L |
| الدرجة | — | عازل | A4-80 |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55um وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 4. حلقة مسطحة | |||
| المواصفة | M10-M12 | M10-M12 | حسب تباعد الأطوار |
| المادة | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | FRP+316L |
| الدرجة | A2 | A2 | — |
| التشطيب | مخمّل | مخملي | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 5. حلقة مسطحة | |||
| المواصفة | M10-M12 | M10-M12 | حسب نوع الموصل |
| المادة | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | 316L |
| الدرجة | A2 | A2 | A4-80 |
| التشطيب | مخمّل | مخملي | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
1مخمد اهتزاز ستوكبريدج
المواصفة
A
FD-1~FD-5
B
النوع FJZ-2
C
سلسلة FD
المادة
A
حديد زهر + مشبك سبيكة ألومنيوم
B
سبائك الألومنيوم
C
316L
الدرجة
A
مجلفن بالغمس الساخن
B
مؤكسد
C
A4-80
التشطيب
A
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55um وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
2خط التخميد الحلزوني
المواصفة
A
مساعد للامتدادات التي تزيد عن 500م
B
النوع FJZ-4
C
حزمة رباعية FJZ-4
المادة
A
لف حلزوني من سبيكة ألومنيوم
B
سبائك الألومنيوم
C
316L
الدرجة
A
—
B
مؤكسد
C
A4-80
التشطيب
A
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55um وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
3قضبان الحماية
المواصفة
A
قضيب حماية، حسب نوع الموصل
B
مخصص حسب تباعد الأطوار
C
مخصص حسب الموصل
المادة
A
سبيكة ألومنيوم
B
قلب FRP + مطاط سيليكون
C
فولاذ مقاوم للصدأ 316L
الدرجة
A
—
B
عازل
C
A4-80
التشطيب
A
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55um وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
4حلقة مسطحة
المواصفة
A
M10-M12
B
M10-M12
C
حسب تباعد الأطوار
المادة
A
فولاذ مقاوم للصدأ 304
B
فولاذ مقاوم للصدأ 304
C
FRP+316L
الدرجة
A
A2
B
A2
C
—
التشطيب
A
مخمّل
B
مخملي
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
5حلقة مسطحة
المواصفة
A
M10-M12
B
M10-M12
C
حسب نوع الموصل
المادة
A
فولاذ مقاوم للصدأ 304
B
فولاذ مقاوم للصدأ 304
C
316L
الدرجة
A
A2
B
A2
C
A4-80
التشطيب
A
مخمّل
B
مخملي
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
دليل الاختيار
لست متأكدًا؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| موصل مفرد، امتداد ≤300m | الخطة A · التخميد القياسي لاهتزاز الموصل | مخمد ستوكبريدج FD-1~FD-5 مجلفن بالغمس الساخن لـ LGJ 50-400، وفقًا لـ IEC 61897 |
| موصل حزمي 220-500kV | الخطة B · مباعد الحزمة + مخمد الاهتزاز | FJZ-2 ثنائي (220kV) / FJZ-4 رباعي (500kV)، سبيكة ألومنيوم مؤكسدة |
| بحري / بيئة قصوى (C5-M) | الخطة C · التكوين للظروف القصوى | 316L (A4-80)/فولاذ مزدوج/سبيكة تيتانيوم وفقًا لـ ISO 12944-2 |
| موضع تركيب المخمد غير صحيح | احسب موضع البطن الاهتزازي من طول الامتداد ونوع الموصل | الانحراف >0.3m يقلل التخميد >50%؛ التركيب على مسافة 0.5-1.5m من مخرج مشبك التعليق |
| التحكم بقوة تثبيت المشبك على الموصل | استخدم مفتاح عزم (40-60 Nm) + قضبان حماية مركبة مسبقًا | قوة التثبيت >20% من قوة القطع تسبب انغراس الجدائل؛ افحص علامات الانزلاق بعد 3 أشهر |
| التأريض في التربة الحمضية (pH<5) | نحاس نقي أو فولاذ مكسو بالنحاس بأبعاد أكبر (طبقة النحاس ≥0.5mm) | يُستبدل إذا كانت طبقة النحاس <0.15mm؛ احفر وافحص كل 3 سنوات |
A
الخطة أ · التخميد القياسي لاهتزاز الموصل
معيار C3 وفقًا للمعيار ISO 12944-2

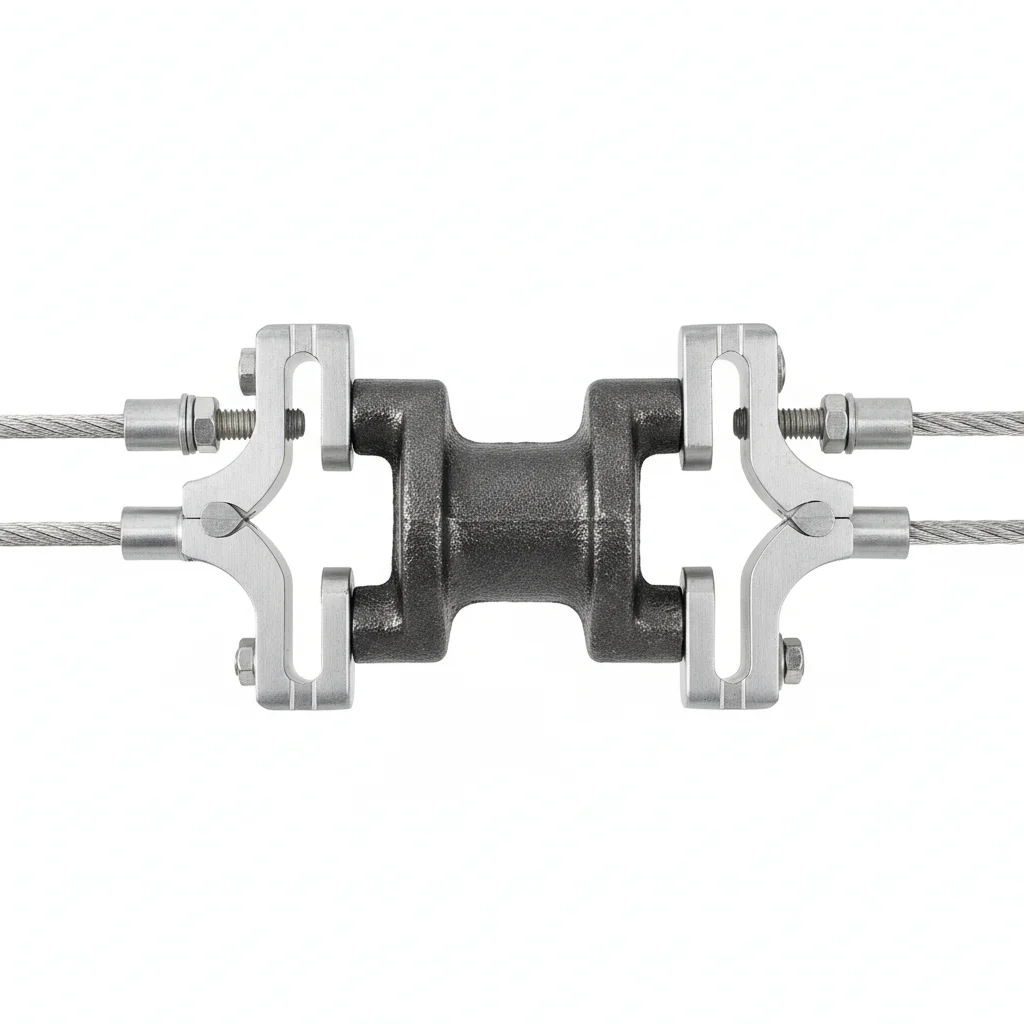

مخمد اهتزاز ستوكبريدج
حديد زهر + مشبك سبيكة ألومنيوم · مجلفن بالغمس الساخن
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
| مخمد اهتزاز ستوكبريدج | خط التخميد الحلزوني | قضبان الحماية | حلقة مسطحة | حلقة مسطحة | |
|---|---|---|---|---|---|
| المواصفة | FD-1~FD-5 | مساعد للامتدادات التي تزيد عن 500م | قضيب حماية، حسب نوع الموصل | M10-M12 | M10-M12 |
| المادة | حديد زهر + مشبك سبيكة ألومنيوم | لف حلزوني من سبيكة ألومنيوم | سبيكة ألومنيوم | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 |
| الدرجة | مجلفن بالغمس الساخن | — | — | A2 | A2 |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | مخمّل | مخمّل |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.005 كجم | ~0.005 كجم |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 500 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | كيس بلاستيكي | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 |
| الاستخدام | موصل LGJ 50-400 | خطوط الامتداد الطويل جدًا | حماية الموصل في موقع المخمد | توزيع الحمل | توزيع الحمل |
التركيب والصيانة
خطوات التركيب
- نظّف الأسطح باستخدام كحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصلات على أسطح التلامس. ثبّت أداة التثبيت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط نجمي. عزم الربط إلى 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح عزم معاير. وثّق في سجل ضمان الجودة.
- افحص جميع أدوات التثبيت للتأكد من الجلوس السليم. قس عينة 5% باستخدام مقياس المحسّ.
- ضع علامة طلاء ختم عزم الربط. صوّر التجميع المكتمل من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة لأداة التثبيت لظروف الخدمة | تفشل أداة التثبيت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة أداة التثبيت مقابل المواصفات. استخدم مفتاح عزم معاير +/-3%. وثّق جميع القيم. |
| تخطي تحضير السطح قبل تركيب أداة التثبيت | يمنع تلوث السطح الجلوس السليم للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظّف جميع الأسطح باستخدام المذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي أداة تثبيت أقل من 80% من عزم الربط المحدد. استبدل أدوات التثبيت التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع أدوات التثبيت الحرجة بغض النظر عن حالتها. وثّق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
B
الخطة ب · فاصل الموصلات المجمعة + التخميد
C4 قاسية وفقًا لمعيار ISO 12944-2

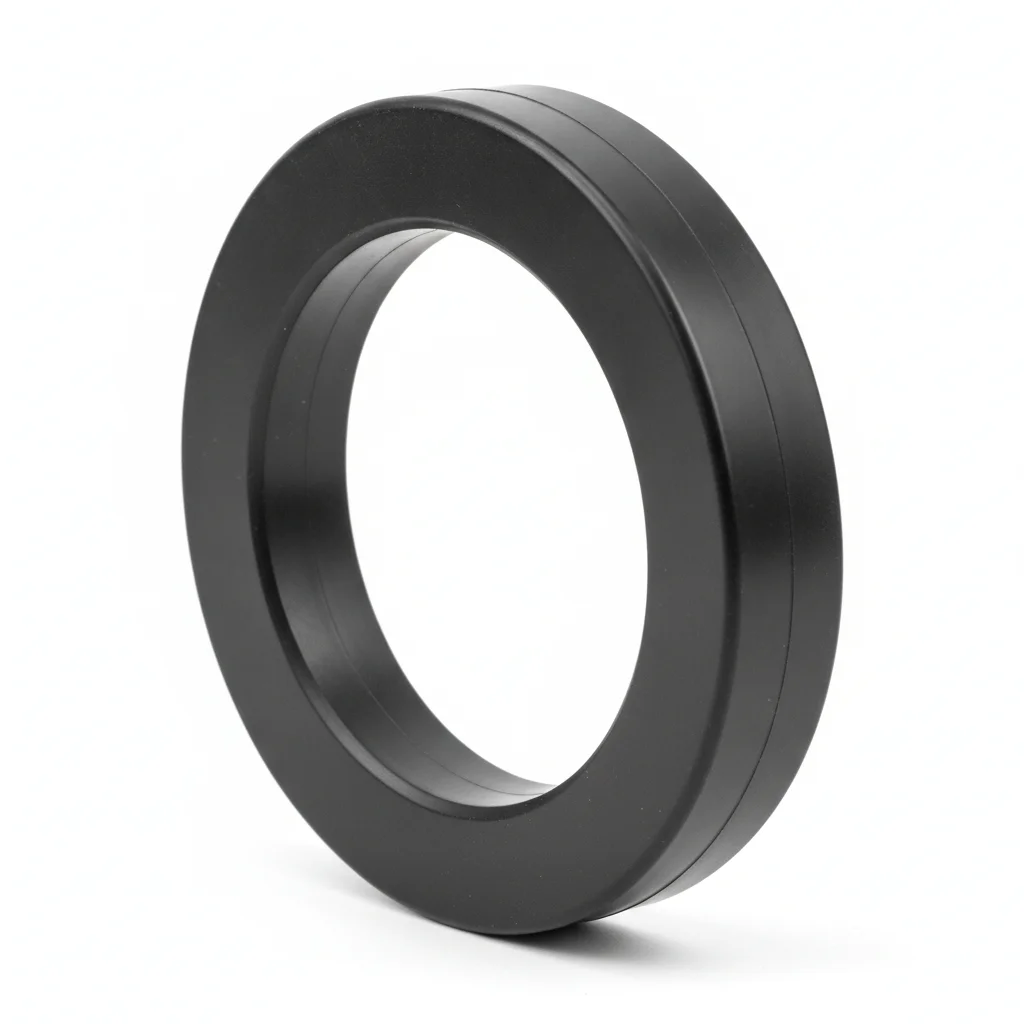

فاصل بين الأطوار
قلب FRP + مطاط سيليكون · عازل
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
| فاصل الموصلات المزدوجة | فاصل الموصلات الرباعية | فاصل بين الأطوار | حلقة مسطحة | حلقة مسطحة | |
|---|---|---|---|---|---|
| المواصفة | النوع FJZ-2 | النوع FJZ-4 | مخصص حسب تباعد الأطوار | M10-M12 | M10-M12 |
| المادة | سبائك الألومنيوم | سبائك الألومنيوم | قلب FRP + مطاط سيليكون | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 |
| الدرجة | مؤكسد | مؤكسد | عازل | A2 | A2 |
| التشطيب | جلفنة بالغمس الساخن >=55um وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55um وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55um وفقًا لمعيار ISO 1461 | مخملي | مخملي |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.005 كجم | ~0.005 كجم |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 500 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | كيس بلاستيكي | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 |
| الاستخدام | موصل مزدوج 220kV | موصل رباعي 500kV | مضاد للرقص / مضاد للقصر بين الأطوار | توزيع الحمل | توزيع الحمل |
التركيب والصيانة
خطوات التركيب
- قم بإزالة الشحوم من الأسطح باستخدام الأسيتون. تحقق من خشونة السطح Ra <3.2um.
- ضع مركبًا مضادًا للتآكل للمفاصل بتصنيف -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. افحص 10% بأداة تحقق. سجل مع بيانات بيئية.
- اختبر الشد على عينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي عنصر أقل من عتبة القبول.
- ضع طبقة حماية مقاومة للطقس. ثبت عينة مراقبة التآكل بجوار المفاصل الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البراغي لظروف الخدمة | يفشل البرغي تحت حمل التصميم. ينفصل المفصل تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يؤدي تلوث السطح إلى منع الجلوس الصحيح للمفصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدال جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
C
الخطة ج · البيئة القاسية / التكوين البحري
بيئة C5-M القاسية وفقًا لمعيار ISO 12944-2

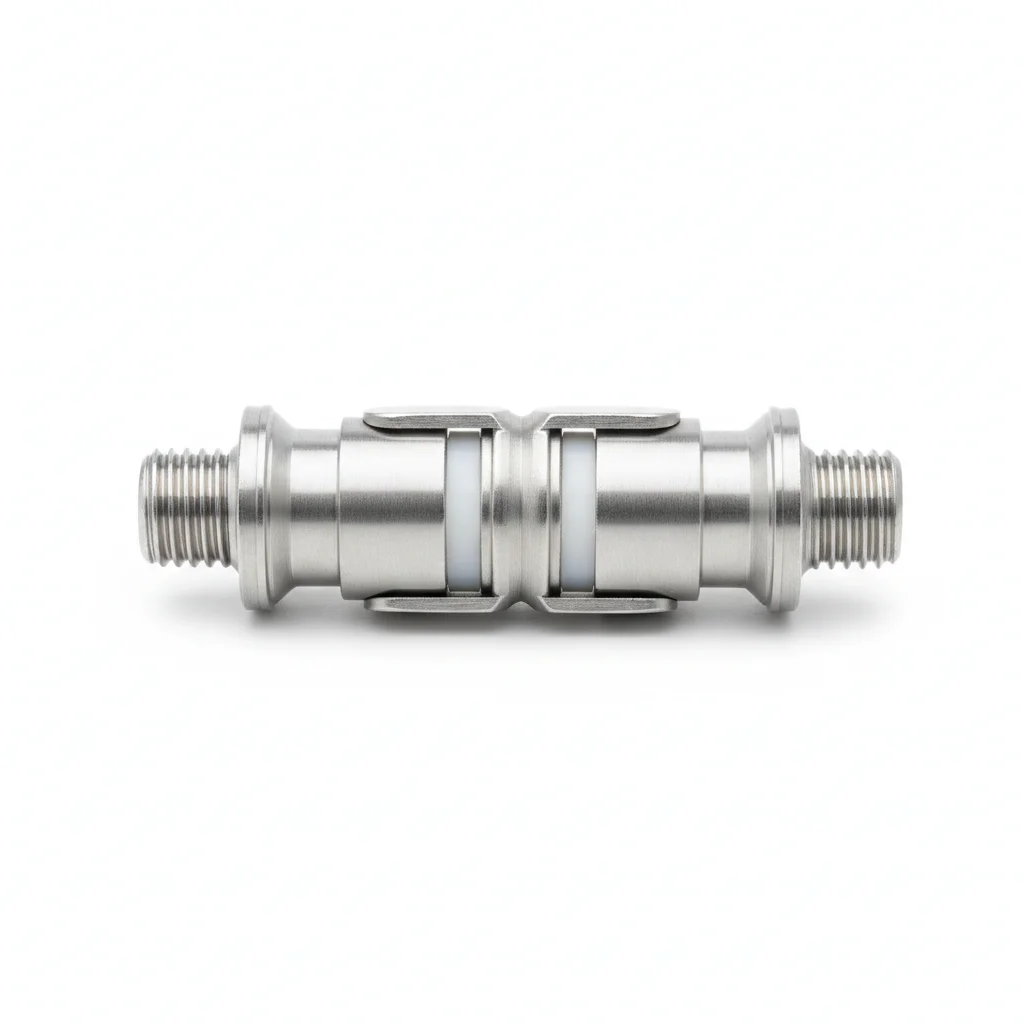

مخمد الاهتزاز
316L · A4-80

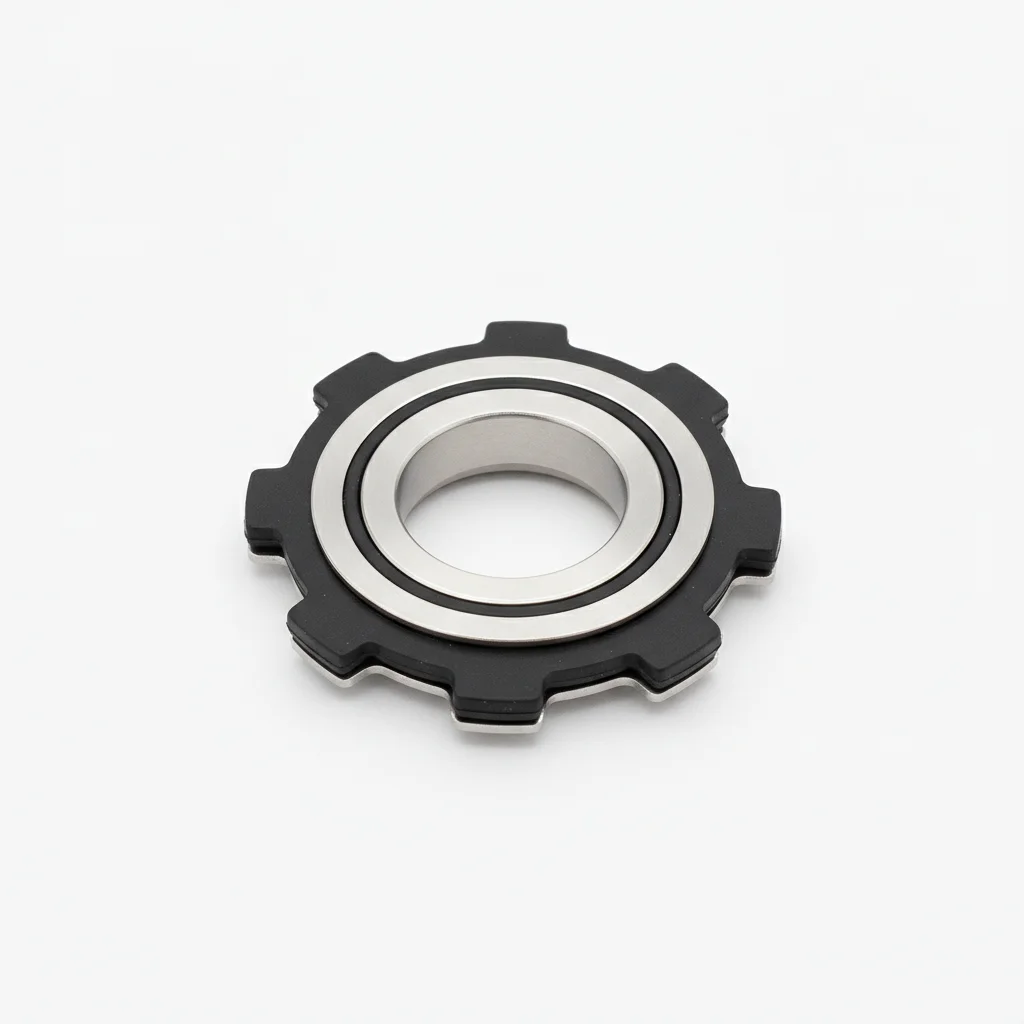

فاصل بين الأطوار
FRP+316L · —
| مخمد الاهتزاز | الفاصل | خط التخميد | فاصل بين الأطوار | قضبان الحماية | |
|---|---|---|---|---|---|
| المواصفة | سلسلة FD | حزمة رباعية FJZ-4 | مخصص حسب الموصل | حسب تباعد الأطوار | حسب نوع الموصل |
| المادة | 316L | 316L | فولاذ مقاوم للصدأ 316L | FRP+316L | 316L |
| الدرجة | A4-80 | A4-80 | A4-80 | — | A4-80 |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | خطوط النقل البحرية | 500 كيلوفولت بحري | معابر بحرية طويلة المدى | مضاد للرقص البحري | حماية الموصلات في بيئة C5-M |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل بدرجة بحرية يتحمل درجات حرارة من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق من PMI لعينة 10%. وثق النتائج لتدقيق الامتثال.
- اختبر NDT لعينة 10% باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر عليها علامات تشقق.
- ضع مادة مانعة للتسرب وفقًا للمواصفات. ثبت أجهزة مراقبة الحالة بشكل دائم.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق الحفر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدال جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
الأسئلة الشائعة
الأسئلة الشائعة
ما وراء المواصفات الفنية
العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.
عرض القدرات →
