Крепёж конвейеров для зерна: Болты элеватора с ковшами, Штифты цепи, Болты подвесных подшипников
Три типа конвейеров в переработке зерна требуют разных решений крепежа: болты элеватора с ковшами для вертикального подъёма с потребностью в противоразвинчивании, штифты цепи скребкового конвейера для горизонтальной нагрузки и износа, болты подвесных подшипников шнекового конвейера для порошкообразных сред. Сравните материалы, покрытия и обслуживание, чтобы избежать преждевременного выхода из строя
Аудит рисков // Инженерная диагностика
Гид по ошибкам при закупках
"Это происходит каждый день на производственной линии."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
Риск-01
Абразивный износ штифтов цепи скребкового конвейера в зерновой пыли
Корректирующие меры
Риск-02
Износ штифта цепи вызывает деформацию пластины цепи
Корректирующие меры
Риск-03
Коррозия болта подвесного подшипника вызывает ослабление основания
Корректирующие меры
Особенности условий эксплуатации
Подбор крепежа для конвейеров: Сопротивление износу, коррозии и пыли
Зерновая пыль содержит абразивные частицы SiO₂ (твёрдость по Моосу 7), ускоряющие износ штифтов и болтов. Каждый тип конвейера имеет характерные режимы отказа: болты элеватора с ковшами рискуют развинтиться от вибрации, штифты цепи скребкового конвейера подвержены абразивному износу, болты подвесных подшипников корродируют и ослабляются. Правильный выбор материала крепежа и покрытия критически важен для предотвращения незапланированных простоев
Что проверить
- 1Болты элеватора с ковшами: Используйте класс 8
- 2Штифты цепи скребкового конвейера: Выбирайте штифты из поверхностно закалённой сплавной стали (например, 20CrMnTi карбюризованные, HRC58-62) для сопротивления абразивному износу от зерновой пыли; необработанные штифты изнашиваются в 5-8 раз быстрее
- 3Болты подвесных подшипников: В условиях высокой влажности покрытие Dacromet обеспечивает лучшую коррозионную стойкость, чем горячее цинкование; указывайте класс 8.8 или выше для поддержания зажимной нагрузки
- 4Заменяйте крежи с >5% коррозии поверхности или пitting >0. Перезатягивайте, если потеря натяжения превышает 15%
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| Тип конвейера и среда | Определяет доминирующий режим отказа: развинчивание, износ или коррозия | Вертикальный/пылевой → болты элеватора с ковшами; горизонтальный/тяжёлая нагрузка → штифты цепи; порошкообразный/влажный → болты подвесных подшипников |
| Материал и твёрдость крепежа | Абразивная зерновая пыль требует поверхностно закалённых штифтов (HRC58-62) для продления срока службы | Штифты цепи: 20CrMnTi карбюризованные и закалённые; болты: класс 8.8 или 10.9 |
| Покрытие и антикоррозионная защита | — | Dacromet для среды C5-M |
| Характеристики против развинчивания | Вибрация в элеваторах с ковшами может развинтить стандартные гайки, вызывая отказ болтов | Гайки с нейлоновой вставкой (PA66) или гайки с увеличенным моментом затяжки |
| График обслуживания | Регулярный осмотр предотвращает катастрофические отказы и снижает стоимость ремонта | Осмотр каждые 250 ч; полная замена каждые 5 лет |
Все спецификации крепежа должны быть проверены по чертежам производителя оборудования и требованиям механических свойств ISO 898-1
Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы
Технический справочник отрасли
Ведомость износа пальцев цепи: скорости, критерии и границы замены
Для пальцев и втулок цепей ковшовых элеваторов и скребковых конвейеров. Цепь работает без смазки, поэтому износ определяет ресурс — сверяйте скорости, накопление и критерии по данной таблице.
| Параметр | Значение | Основание / действие |
|---|---|---|
| Скорость износа | 0.05–0.15 mm per 1,000 h | Зерновая пыль проникает в зазор палец–втулка и действует как абразив; цепь работает без смазки (масло загрязнило бы зерно) |
| Суммарно за 3–6 месяцев непрерывной работы (~2,000–4,000 h) | 0.1–0.6 mm | Зазор увеличивается → общая длина цепи удлиняется |
| Критерий удлинения | Немедленно выполнить перенатяжку или удалить звено, как только удлинение цепи превысит 2% | Измерять общую длину цепи ежеквартально |
| Критерий сильного износа | Потеря диаметра пальца 1–2 mm считается сильным износом — заменить всю цепь | Потеря измеряется по диаметру |
| Материал пальца | 20CrMnTi цементированная и закаленная, твердость поверхности HRC 58–62 | Высокая твердость сопротивляется абразивному износу |
Суммарный износ за ~2,000–4,000 h работы — оценочная величина порядка.
Технический справочник отрасли
От пыли в зазоре до проскока на звездочке: отказ цепи зернового конвейера
Пример: цепь ковшового элеватора (0.5–1.5 m/s, натяжение порядка 10–50 kN). Пыль не просто истирает поверхность — она перемалывает внутри зазора.
- 1Зерновая пыль (твердость по Mohs ~2–3) проникает в скользящий зазор между пальцем и втулкой и становится абразивом
- 2Цепь работает без масла (смазка загрязнила бы зерно) — абразив многократно перетирается между металлическими поверхностями
- 3Износ идет со скоростью 0.05–0.15 mm per 1,000 h; за ~2,000–4,000 h непрерывной работы суммарный износ достигает 0.1–0.6 mm
- 4Зазор растет → общая длина цепи удлиняется → цепь проскакивает на звездочке → элеватор заклинивает
- 5Окно вмешательства: немедленно перенатянуть или удалить звено, как только удлинение превысит 2%; заменить всю цепь, когда потеря диаметра пальца достигнет 1–2 mm
Градации скорости по JB/T 3926-2014; натяжение 10–50 kN и суммарный износ за ~2,000–4,000 h — оценочные величины порядка.
Технический справочник отрасли
Заказ болтов ковшей: стопорение, момент затяжки и граница контакта с пищевым продуктом
Для крепежа ковша к цепи на ковшовых элеваторах. В условиях пыли и вибрации именно комплект стопорения и сертификат на материал чаще всего вызывают расхождения в запросах.
- Комплект стопорения: болты класса прочности 8.8 и выше с гайками с нейлоновым кольцом (пружинные шайбы опционально) — обычные гайки самопроизвольно отвинчиваются при вибрации
- Момент затяжки: затягивать M10 класса 8.8 динамометрическим ключом на 46–57 N·m (принимать 50 N·m), а не «на глаз»
- Коррозия: резьба горячеоцинкованная ≥40 μm (GB/T 5267.3); внутри силоса или в зоне контакта с зерном переходить на 304 (A2-70) — ионы цинка и железа загрязняют пищевой продукт
- Герметизация: предварительно покрывать отверстия под болты пищевым герметиком во влажных пыльных зонах или устанавливать прокладки EPDM/PTFE пищевого класса
- Контроль: еженедельно при остановах, простукивать молотком — глухой звук означает ослабление (одновременно заказывать запасные части)
В этом блоке нет оценочных величин порядка; момент затяжки для M10 класса прочности 8.8 — по таблице моментов GB/T 3098.1.
Технический справочник отрасли
Болты подвесных подшипников и стенок силоса: ведомость ресурса цинка по двум уровням покрытия
Для крепежа во влажных зонах хранения зерна — болты подвесных подшипников винтовых конвейеров, болты листов стенок силоса. Ночной конденсат образует слабокислую пленку (pH 4–5); сначала оценивайте покрытие по его ресурсу.
| Уровень покрытия | Толщина | Ресурс / действие |
|---|---|---|
| Электрооцинковка (GB/T 5267.1) | Номинал 5–8 μm | ~0.5–1.6 years до сквозного проедания цинка (порядка 1 year) |
| Горячий цинк, резьбовые детали (GB/T 5267.3) | ≥40 μm | ~4–8 years защиты |
| Горячий цинк, общие детали (GB/T 13912) | 55–85 μm | 10+ years на тяжелом уровне |
| Нержавеющая сталь (A2-70) | — | Переходить на 304 внутри силоса или в зоне контакта с зерном; пищевые производства запрашивают сертификат на материал 304 |
| Контроль | Ежегодно, при пустом силосе | Заменять всю партию, где потеря цинка превышает 15% |
Расход цинка 5–10 μm/yr — оценка порядка величины; годы до сквозного проедания — прогноз порядка величины исходя из толщины покрытия и скорости расхода.
Технический справочник отрасли
Стандарты кратко: транспортирование зерна и защита от коррозии
Ссылайтесь на эти стандарты при запросе и приемке (приведены только для навигации; исходные пункты не воспроизводятся).
В этом блоке нет оценочных величин порядка.
Сравнение решений
Сравнение ключевых параметров трёх решений
Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.
| A · План А · Болты элеватора с ковшами | B · План Б · Штифты цепи скребкового конвейера | C · План В · Болты подвесных подшипников шнекового конвейера | |
|---|---|---|---|
| 1. БОЛТ КВАДРАТНОЙ ШЕЙКИ M10×40 | |||
| Спецификация | Класс 8.8, горячее цинкование | Φ20×80, поверхностная закалка | Класс 8.8, Dacromet |
| Класс | Класс 8.8 | — | Класс 8.8 |
| Покрытие | HDG >=55um согласно ISO 1461 | HDG >=55um согласно ISO 1461 | HDG >=55um согласно ISO 1461 |
| 2. НЕЙЛОНОВАЯ ГАЙКА ПРОТИВ РАЗВИНЧИВАНИЯ | |||
| Спецификация | M10, PA66 | Φ4×30, оцинкованный | ZCuSn10P1 |
| Материал | PA66 | — | CuSn10 |
| Покрытие | HDG >=55um согласно ISO 1461 | HDG >=55um согласно ISO 1461 | HDG >=55um согласно ISO 1461 |

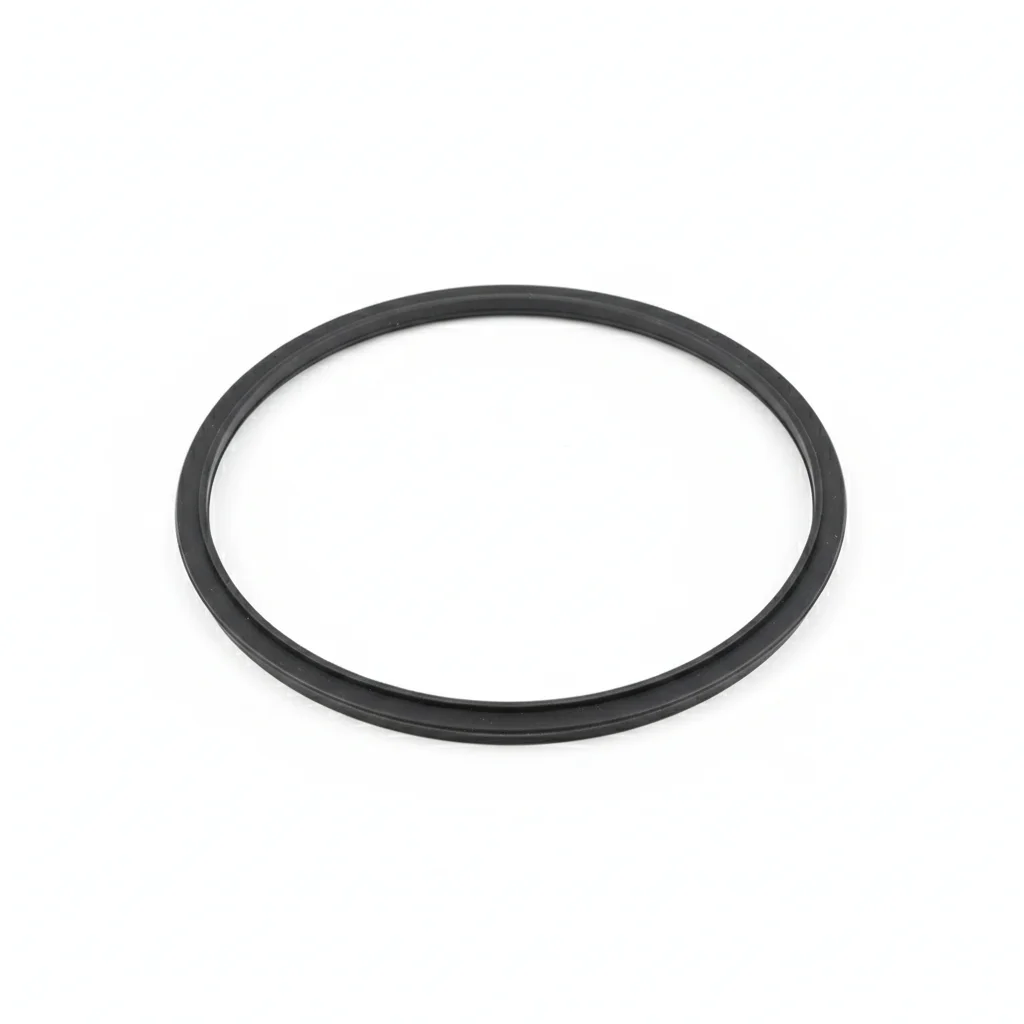

| 3. РЕЗИНОВАЯ УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА | |||
| Спецификация | EPDM, пищевого класса | M12×50, класс 10.9 | Промышленный класс, пылезащитный |
| Материал | EPDM резина | — | EPDM резина |
| Класс | — | Класс 10.9 | — |
| Покрытие | HDG >=55um согласно ISO 1461 | HDG >=55um согласно ISO 1461 | HDG >=55um согласно ISO 1461 |
Руководство по выбору
Как выбрать крёж для конвейерного оборудования?
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Условие | Рекомендуемый план | Ключевое основание |
| Вертикальный подъем в пыльных зерновых силосах или комбикормовых заводах (ковшовый элеватор); категория C3 по ISO 12944-2 с воздействием пыли и вибрации | План A — болты ковшового элеватора: болт с квадратным подголовком M10×40, класс прочности 8.8, горячее цинкование, в комплекте с гайкой M10 с нейлоновым вкладышем PA66 и уплотнительной прокладкой из пищевой резины EPDM | Стопорение от самоотвинчивания — приоритет при вибрации; герметичная прокладка EPDM не пропускает пыль в резьбу; класс прочности 8.8 по механическим свойствам ISO 898-1 |
| Горизонтальное транспортирование скребковыми цепями при высокой нагрузке и абразивном износе; тяжелые условия категории C4 по ISO 12944-2 | План B — пальцы цепи скребкового конвейера: сталь 20CrMnTi, цементация с закалкой, твердость поверхности HRC58-62, цементованный слой 0.8-1.2 mm; соединительный болт пластин цепи M12×50 класс прочности 10.9 | Легированная конструкционная сталь по GB/T 3077; цементованные и закаленные пальцы служат в 5-8 раз дольше необработанных при воздействии зерновой пыли SiO₂ (твердость 7 по шкале Мооса) |
| Сильный накопительный износ скребковых цепей: диаметр пальца уменьшается на 0.1-0.2 mm за 1000 h, а шаг цепи увеличивается со 100 mm до 103-105 mm | Измерять шаг цепи каждые 3 месяца и заменять всю цепь при удлинении более 3%; система автоматической смазки продлевает срок службы пальцев в 3 раза | Пороги замены: удлинение цепи >3% и износ диаметра пальца >3% или видимые канавки на поверхности (осмотр каждые 3000 часов работы) |
| Транспортирование порошковых/гранулированных материалов с частой заменой (подвесные подшипники винтового конвейера); экстремальная категория C5-M по ISO 12944-2 | План C — болты подвесного подшипника: M12×60, класс прочности 8.8, покрытие Dacromet, с износостойкой медной втулкой ZCuSn10P1 и промышленным пылезащитным уплотнительным фетром | Категория коррозионной активности C5-M требует защиты Dacromet; испытание в соляном тумане ≥480 h без красной ржавчины; подвесной подшипник — расходная деталь, держите запас для быстрой замены |
| Хранение зерна при влажности ≥70% или вибрация, вызывающая самоотвинчивание (вибрация оборудования достигает класса C по ISO 2372, >11.2 mm/s) | Применять нержавеющую сталь 304 или покрытие Dacromet с мелкой резьбой M12×1.25 и нейлоновым противоотвинчивающимся вкладышем | Обычные оцинкованные болты покрываются красной ржавчиной через 3 месяца и достигают 30% вероятности отказа резьбы через 6 месяцев; Dacromet выдерживает ≥480 h в соляном тумане; сохранение предварительного натяга >85% в течение 12 месяцев |
План А · Болты элеватора с ковшами
Стандарт C3 согласно ISO 12944-2
| Болт квадратной шейки M10×40 | Нейлоновая гайка против развинчивания | Резиновая уплотнительная прокладка | |
|---|---|---|---|
| Спецификация | Класс 8.8, горячее цинкование | M10, PA66 | EPDM, пищевого класса |
| Материал | — | PA66 | EPDM резина |
| Класс | Класс 8.8 | — | — |
| Покрытие | HDG >=55um согласно ISO 1461 | HDG >=55um согласно ISO 1461 | HDG >=55um согласно ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | Не применимо (полимер) |
| Темп. | -20C до +80C | -20C до +80C | -20C до +80C |
| Вес | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece |
| MOQ | 100 pcs | 100 pcs | 100 pcs |
| Упаковка | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Горячее цинкование | PA66 | Пищевого класса |
Порядок монтажа
- Очистите поверхности изопропиловым спиртом (99.9%). Проверьте плоскость в пределах 0.1mm на 100mm.
- Нанесите состав для соединения на контактные поверхности. Установите крёж с шайбой Бельвилла под головкой и гайкой.
- Проверьте соосность в пределах 0.5mm. Затяните звёздочным способом. Момент затяжки 42 Nm +/-2 Nm с калиброванным ключом. Документируйте в журнале контроля качества.
- Проверьте все крепежи на правильность посадки. Измерьте 5% образца щупом.
- Нанесите краску для контроля момента затяжки. Сфотографируйте сборку с 3 ракурсов для документации контроля качества.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепёж выходит из строя ниже расчётной нагрузки. Соединение разделяется в рабочих условиях в течение первого года. | Проверить класс крепежа по спецификации. Использовать калиброванный динамометрический ключ +/-3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Перезатяните любой крепёж с моментом ниже 80% от специфицированного. Замените крепежи с коррозией, поражающей >5% площади поверхности или глубиной питтинга >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: замените все критические крежи независимо от состояния. Документируйте все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
План Б · Штифты цепи скребкового конвейера
C4 жёсткий согласно ISO 12944-2

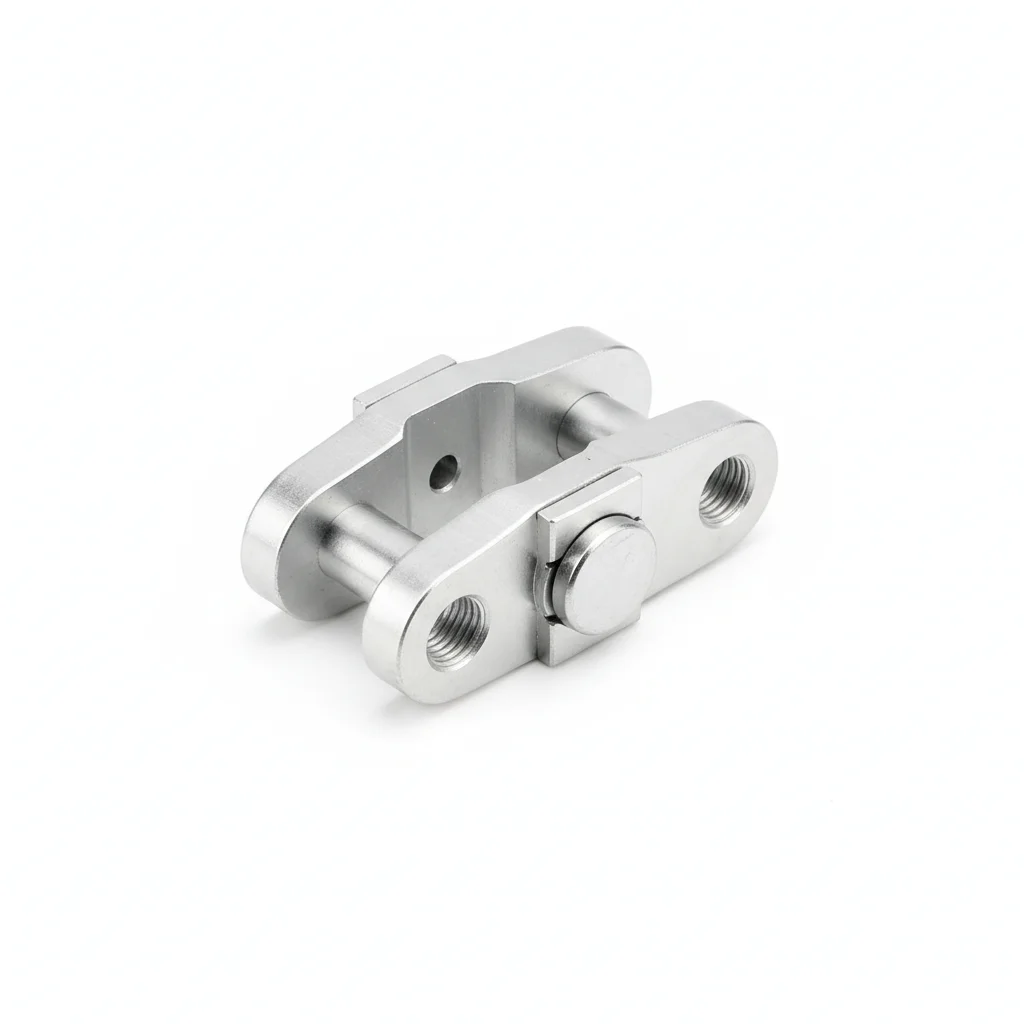

| Штифт цепи | Шплинт | Болт соединения пластин цепи | |
|---|---|---|---|
| Спецификация | Φ20×80, поверхностная закалка | Φ4×30, оцинкованный | M12×50, класс 10.9 |
| Материал | — | — | — |
| Класс | — | — | Класс 10.9 |
| Покрытие | HDG >=55um согласно ISO 1461 | HDG >=55um согласно ISO 1461 | HDG >=55um согласно ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20C до +80C | -20C до +80C | -20C до +80C |
| Вес | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece |
| MOQ | 100 pcs | 100 pcs | 100 pcs |
| Упаковка | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Поверхностная закалка | Оцинкованный | Класс 10.9 |
Порядок монтажа
- Обезжирьте поверхности ацетоновым растворителем. Проверьте шероховатость поверхности Ra <3.2um.
- Нанесите антикоррозийный состав для соединения с диапазоном -20 до 150C. Используйте шайбы с покрытием PTFE.
- Проверьте соосность согласно спецификации. Затяните крестообразной последовательностью. Проверьте 10% с помощью инструмента. Запишите с данными об окружающей среде.
- Проведите испытание на растяжение 5% случайного образца до 80% пробной нагрузки. Замените любой ниже порога приёмки.
- Нанесите атмосферостойкое защитное покрытие. Установите купон мониторинга коррозии рядом с критическими соединениями.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепёж выходит из строя ниже расчётной нагрузки. Соединение разделяется в рабочих условиях в течение первого года. | Проверить класс крепежа на соответствие спецификации. Использовать откалиброванный моментный ключ с допуском +/-3%. Зафиксировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Перезатяните любой крепёж с моментом ниже 80% от специфицированного. Замените крепежи с коррозией, поражающей >5% площади поверхности или глубиной пitting >0.3mm. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: замените все критические крежи независимо от состояния. Документируйте все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
План В · Болты подвесных подшипников шнекового конвейера
C5-M экстремальный согласно ISO 12944-2

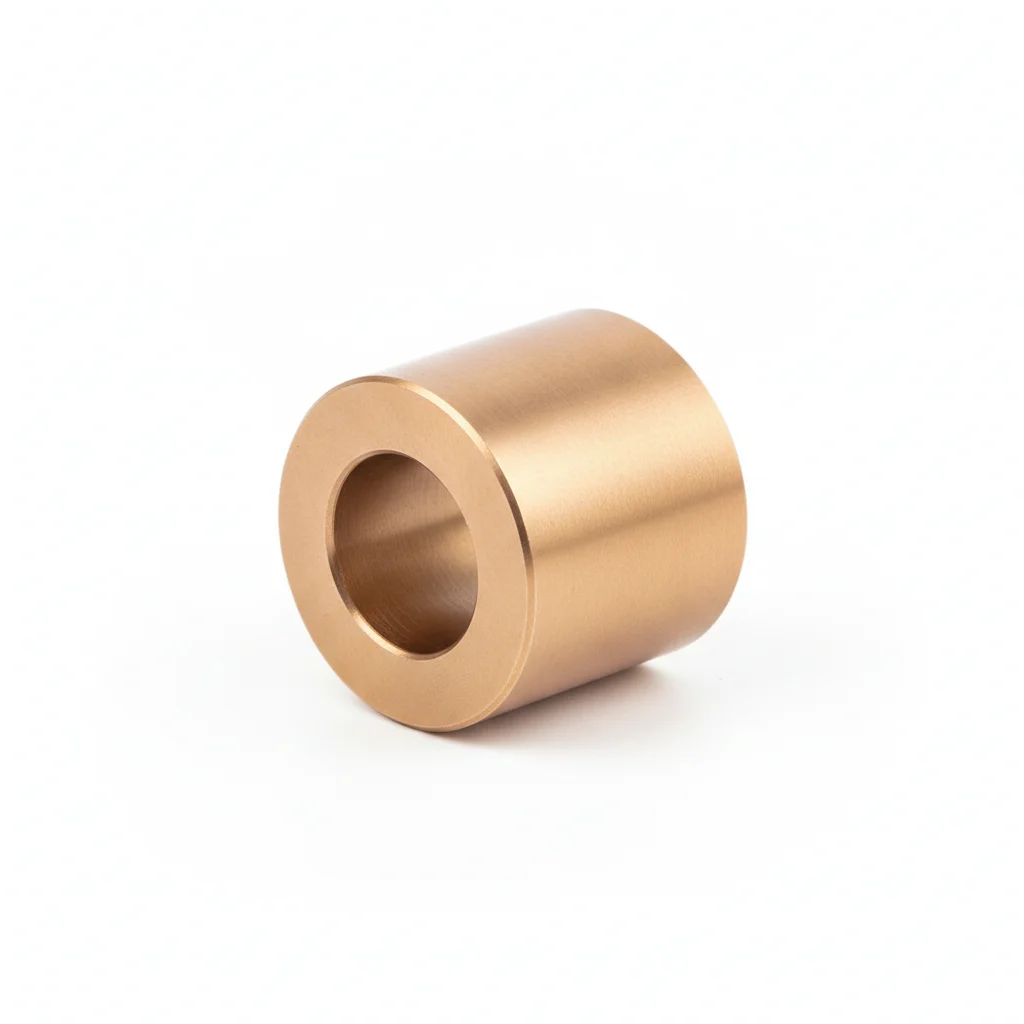

| Болт подвесного подшипника M12×60 | Износоустойчивая медная втулка | Уплотнительный войлок | |
|---|---|---|---|
| Спецификация | Класс 8.8, Dacromet | ZCuSn10P1 | Промышленный класс, пылезащитный |
| Материал | — | CuSn10 | EPDM резина |
| Класс | Класс 8.8 | — | — |
| Покрытие | HDG >=55um согласно ISO 1461 | HDG >=55um согласно ISO 1461 | HDG >=55um согласно ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | Не применимо (полимер) |
| Темп. | -20C до +80C | -20C до +80C | -20C до +80C |
| Вес | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece |
| MOQ | 100 pcs | 100 pcs | 100 pcs |
| Упаковка | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Dacromet | Износоустойчивая медная втулка | Пылезащитный |
Порядок монтажа
- Обезжирьте MEK растворителем. Проверьте шероховатость поверхности Ra <1.6um.
- Нанесите морской антикоррозийный состав с диапазоном -50 до 200C. Используйте шайбы, инкапсулированные PTFE.
- Проверьте соосность в пределах 0.3mm. Затяните гидравлическим натяжителем. Проверьте 10% образца PMI. Документируйте для аудита соответствия.
- Проведите неразрушающий контроль 10% образца с помощью дефектоскопии цветных швов. Замените любой с трещинами.
- Нанесите защитный герметик согласно спецификации. Установите постоянную инструментальную систему мониторинга состояния.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепёж выходит из строя ниже расчётной нагрузки. Соединение разделяется в рабочих условиях в течение первого года. | Проверить класс крепежа по спецификации. Использовать калиброванный динамометрический ключ +/-3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Перезатяните любой крепёж с моментом ниже 80% от специфицированного. Замените крепежи с коррозией, поражающей >5% площади поверхности или глубиной пitting >0.3mm. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: замените все критические крежи независимо от состояния. Документируйте все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
Ссылочные стандарты
Техническая основа и справочные стандарты
"Зерно- и масломеханические элеваторы с ковшами"
Механические свойства крепежных изделий"Технические спецификации хранения зерна и масла"
Сплавные конструкционные стали"Вертикальные элеваторы с ковшами"
Карбюризованные стали"Механические свойства крепежных изделий - Болты"
Смазки пищевого класса"Правила безопасной эксплуатации сельскохозяйственной техники"
Возможности поставщика
Качество, поставка и индивидуальное производство
Контроль качества
- ✓Сертификаты материалов MTC с каждой партией
- ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
- ✓100% контроль или выборочный контроль по AQL перед отгрузкой
Поставка
- ✓Стандартные изделия под заказ: 7-15 дней
- ✓Нестандартные изделия: 25-45 дней
- ✓Поддержка FOB/CIF/DDP
Индивидуальное производство
- ✓Анализ чертежей и подбор материала
- ✓Нестандартные размеры, головки и резьба
- ✓Поддержка мелкосерийного изготовления образцов
Сертификация и документы
- ✓Сертификаты материалов (MTC)
- ✓Отчёты спектрального анализа
- ✓Отчёты испытаний в соляном тумане (по запросу)
Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
Частые вопросы
Часто задаваемые вопросы
Рекомендуемое чтение
Продолжить чтение и следующий шаг
За пределами технических характеристик
Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.
Возможности поставки →
