Крепеж для гидроизоляции прудов: 304 vs 316L

Неплотные планки и корродированные анкерные болты — основная причина утечек гидроизоляции прудов. Сравнение Плана А (нержавеющая сталь 304, стандарт C3) для пресноводных прудов и Плана Б (316L, агрессивная среда C4) для морской воды/больших водохранилищ. Фокус на удержании зажимного усилия, сжатии прокладки и допуске на расширение для предотвращения отрыва ветром и подмембранных утечек

Возможности поставки →

Аудит рисков // Инженерная диагностика

Руководство по ошибкам при закупках

"Эти ситуации происходят каждый день на передовой."

Риск-01

Ослабление планок-обжимов из ПВД мембраны под действием УФ и высокой температуры

Коэффициент теплового расширения геомембраны из ПВД составляет примерно 200×10⁻⁶/°C — летом температура поверхности мембраны на склоне достигает 60-70°C, ночью опускаясь до 20°C→перепад температуры 40°C вызывает расширение/сжатие на 80 мм при длине мембраны 10 м. Если болты планок (M10 нержавеющая сталь) не обеспечивают достаточного зажимного усилия→мембрана при расширении «выдавливает» планку→после остывания и сжатия планка не возвращается→мембрана ослабляется→ветер поднимает край мембраны→утечка. Ключевое условие предотвращения ослабления: расстояние между планками в анкерной траншее ≤0.5 м + запас на расширение 100 мм.

Корректирующие меры

Шаг реек в анкерной траншее ≤0.5 м, рекомендуются болты для реек M10 из нержавеющей стали распорного типа (анкеруемые в бетонную анкерную траншею). При монтаже предусмотрите компенсационный зазор 100 мм (закопанная П-образная складка) для мембраны из HDPE в анкерной траншее. Установите подкладочную полосу из EPDM толщиной 3 мм между рейкой и мембраной для предотвращения износа и обеспечения упругой компенсации.

Риск-02

Отказ уплотнения сквозного фланца, ведущий к утечкам под мембраной – скрытая течь в пруду

Впускные/выпускные трубы проходят через непроницаемую мембрану и герметизируются с помощью сквозного фланца. При затяжке болтов фланца EPDM прокладка сжимается для создания уплотнения – но при длительном давлении прокладка ползет и истончается→ухудшение восстановления после сжатия→разрушение уплотнения→утечка воды из-под мембраны→уровень воды в пруду падает на несколько сантиметров в сутки→увеличение расходов на подпитку воды→серьезнее всего, грунт под мембраной насыщается влагой→обрушение склона→разрыв непроницаемой мембраны→полная потеря воды. Проверять сквозной фланец ежегодно при сливе пруда – заменять прокладку, если допуск сжатия составляет <2 мм.

Корректирующие меры

Заменять прокладку сквозного фланца ежегодно; заменять, если допуск сжатия <2 мм.

Риск-03

Концентрация напряжений в складках из-за недостаточного натяжения геомембраны после укладки

Гидроизоляция пруда уложена без предварительного натяжения, провис мембраны >2% (т.е. 2 м провиса при длине мембраны 100 м). В зимний период при низких температурах (-10°C) мембрана сжимается примерно на 180 мм (расчет при 1.8×10⁻⁴/°C), при этом все сжатие превращается в локальные напряжения в складках. Измеренное напряжение в корне складки может достигать 75% от предела текучести материала (18 МПа → 13.5 МПа). Через 1 год ползучесть в этой точке превышает 15%, образуя микропоры. При якорении планками с расстоянием 0.5 м толщина мембраны в зоне складки уменьшается на 30-40%, а вероятность утечки возрастает на 60% через 4 года.

Корректирующие меры

Использовать двухосное натяжение при укладке (продольное 0.5 кН/м, поперечное 0.3 кН/м) и предусматривать запас на сжатие 5%. Контролировать плоскостность мембраны с помощью инфракрасной тепловизионной камеры перед анкеровкой. Установить дополнительные планки с расстоянием ≤0.3 м в зонах образования складок.

Особенности условий эксплуатации

Зажимное усилие планок и ползучесть прокладки: скрытый путь утечки

Утечки гидроизоляции прудов часто начинаются не самой мембраны, а с ослабевшего крепежа планок-обжимов и изношенных уплотнений сквозных фланцев. Тепловое расширение ПВД может выдавливать болты планок, если зажимное усилие недостаточно. EPDM-прокладки при длительном давлении ползут и теряют восстановление после сжатия, что приводит к утечкам под мембраной. Ежегодный осмотр момента затяжки болтов и допуска сжатия прокладки имеет решающее значение.

Что проверить

  • 1Расстояние между болтами планок ≤0.5 м + запас на расширение 100 мм предотвращает ослабление от температурных циклов ПВД
  • 2Восстановление после сжатия прокладки сквозного фланца <2 мм указывает на необходимость замены для предотвращения скрытых утечек
  • 3Нержавеющая сталь 304 (A2-70) подходит для C3 (пресная вода); 316L (A4-70) необходима для C4 (морская вода) для предотвращения язвенной коррозии
  • 4Повторно затягивать любой крепеж, момент затяжки которого ниже 80% от нормативного, во время осмотров каждые 6 месяцев для поддержания зажимного усилия
  • 5Заменять крепеж с коррозией >5% площади поверхности или глубиной язвенного поражения >0.3 мм для предотвращения внезапного разрушения
Пункт проверкиПочему это важноЧто указать в запросе/чертеже
Момент затяжки болтов планокНедостаточный момент позволяет мембране при расширении выдвигать планку, вызывая отрыв ветром и утечкуУказать значение момента затяжки для каждого размера болта (например, M10)
Допуск сжатия прокладкиEPDM-прокладка ползет со временем; <2 мм оставшегося сжатия приводит к разрушению уплотнения и подмембранным утечкамУказать минимальный допуск сжатия после установки
Марка материала для условий средыНержавеющая сталь 304 корродирует в морской воде; 316L устойчива к хлоридной язвенной коррозии, увеличивая срок службы крепежаДля морской воды: 316L (A4-70) по ISO 3506; для пресной воды: допустима 304 (A2-70)
Запас на расширение на концах мембраныБез запаса 100 мм температурное сжатие создает складки с напряжениями до 75% предела текучести, приводя к образованию микропорПредусмотреть запас провиса 100 мм в анкерной траншее; расстояние между планками ≤0.5 м

Данные основаны на коэффициенте теплового расширения ПВД и типичных диапазонах температур в пруду. Фактические значения зависят от условий площадки

Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы

Технический справочник отрасли

Цепочка УФ-старения нейлоновых распорных дюбелей: от растрескивания поверхности до отрыва пленки

Возьмем нейлоновые распорные дюбели, крепящие пленку пруда — они кажутся дешевыми и удобными и выходят из строя незаметно, пока штормовой ветер не сорвет пленку целыми полотнами.

  1. 1Нейлоновые (PA66) распорные дюбели без УФ-стабилизаторов находятся в зоне УФ-облучения у кромки пруда и под открытым небом — их срок службы на открытом воздухе составляет всего около 2–3 лет
  2. 2Сначала появляются поверхностные микротрещины, прочность на растяжение год за годом падает — материал охрупчивается, а не размягчается
  3. 3Зимний шторм наносит завершающий удар: на крабовой ферме в Наньтуне нейлоновые распорные дюбели массово разрушились примерно через 2.5 года, и прижимные планки потеряли фиксацию (иллюстративный кейс)
  4. 4Пленка поднимается ветром и волнами, откос дает течь, грунт под мембраной насыщается водой
  5. 5Меры реагирования: исключить нейлон из анкеровки — перейти на распорные / анкерные болты из 316L; уменьшить шаг анкеровки до ≤300 mm

«Срок службы нейлона на открытом воздухе 2–3 года» — общеизвестный факт в материаловедении.

Технический справочник отрасли

Элементы крепления пленки и проходной фланец через мембрану: расположение, материал и цикл обслуживания

Анкеровка и герметизация в местах прохода через мембрану — единственные две точки контакта метизов с системой пленки — материал, ключевые параметры и цикл обслуживания сведены в одну таблицу.

Точка крепленияМатериал / комплектующаяКлючевой параметрЦикл обслуживания
Болт крепления прижимной планкиРаспорный / анкерный болт из 316L (M8–M12, без нейлона)Шаг планок ≤300 mmЕжегодно
Узел сопряжения нержавеющий болт × алюминиевая планкаИзолирующая шайба или изолирующее покрытиеРазность потенциалов около 0.5 V — риск гальванической коррозииЕжегодно
Проходной фланец через мембрануБолты из 316L + прокладка из EPDM/PTFEЩелевая коррозия — первый вид отказа фланцев трубопроводовЕжегодно (очистка зазоров)

«Около 0.5 V» — разность потенциалов между 304 и алюминиевым сплавом в морской воде.

Технический справочник отрасли

Цепочка щелевой коррозии проходного фланца: от застойной воды к скрытой протечке под пленку

Пример: проходной фланец морского пруда или крупного водохранилища — зазор, остающийся между прокладкой и контактными поверхностями болтов, является началом этой цепочки.

  1. 1Контактные поверхности между болтами проходного фланца и прокладкой из EPDM образуют зазоры, где задерживается морская вода или вода с высоким содержанием хлоридов
  2. 2В зазоре возникает кислородное голодание и формируется концентрационный элемент относительно богатой кислородом внешней среды — щелевая коррозия является первым видом отказа фланцев морских трубопроводов
  3. 3Даже 316L не является стойкой к морской воде: при глубоководной экспозиции в зазорах того же металла наблюдались коррозионное утонение и локальная коррозия в течение 30 дней (Acta Metallurgica Sinica 2023)
  4. 4Коррозия разъедает сечение болта и уплотняющую поверхность, предварительный натяг падает, герметичность нарушается, и вода просачивается через болтовые отверстия под пленку
  5. 5Меры реагирования: фланцевые болты из 316L с прокладками из EPDM/PTFE, затяжка динамометрическим ключом поочередно, и ежегодная проверка с очисткой зазоров

«Утонение 316L в зазоре в течение 30 дней» измерено при глубоководной экспозиции; в пресноводных прудах коррозия протекает значительно медленнее, но механизм щелевой коррозии тот же, и ежегодные проверки по-прежнему обязательны.

Технический справочник отрасли

Заказ метизов для морских прудов и крупных водохранилищ: четыре характеристики, которые необходимо зафиксировать в первую очередь

Спецификации для заказа в категории морской воды совершенно отличаются от категории пресной воды — сертификаты на материал, изолирующие комплектующие и границы поставки — все фиксируется до оформления заказа.

  • Указывайте распорные болты из 316L как A4-70 по ISO 3506 с сертификатами на материал — сертификат на материал является обязательным требованием при эксплуатации в морской воде
  • Нейлоновые/полимерные распорные элементы не поставляются — анкеровка только из нержавеющей стали; принимайте шаг прижимных планок ≤300 mm
  • Изолируйте нержавеющие болты от алюминиевых планок изолирующей шайбой или покрытием (разность потенциалов около 0.5 V); для проходных фланцев указывайте прокладки из EPDM или PTFE
  • Границы поставки: крепеж из 316L/2205/титана, изолирующие шайбы и фиксаторы резьбы поставляются; решения для длительной эксплуатации в морской воде из 304/углеродистой стали не предлагаются

В данном слоте оценочные количественные показатели не используются.

Технический справочник отрасли

Учет условий у кромки пруда: УФ-излучение, хлориды и срок службы нейлона

Изучите среду, в которой должен выдерживать анкерный крепеж, прежде чем обсуждать материал и срок службы — четыре проверяемых показателя.

Постоянное УФ-облучение у кромок пруда и на открытых участках — планки и болты остаются в зоне воздействияВодохранилища с морской водой содержат около 19,000 ppm Cl⁻ (соленость 35‰); погруженная сталь 304 может дать сквозной питтинг примерно за 1 годНейлон (PA66 без УФ-стабилизаторов) служит на открытом воздухе всего около 2–3 лет — никогда не применяйте его для анкеровкиДля пресноводных прудов можно оставить 304: при содержании хлоридов ниже около 100 ppm она находится в безопасной зоне (инженерный опыт)

Критическое содержание хлоридов около 100 ppm основано на инженерном опыте, в академическом выражении — критическая температура питтинга (CPT); 19,000 ppm и сквозная коррозия 304 в морской воде примерно за 1 год получены по результатам испытаний на воздействие морской воды.

Сравнение решений

Сравнение ключевых параметров трёх решений

Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.

Решение A
Стандартный сценарий применения
10-15 лет
Эконом
Решение B
Стандартный сценарий применения
15-20 лет
Стандарт
Решение C
Морские клетки. Глубина воды >15м. C5-M
8-10 лет
Премиум
1ПЛАНКА-ОБЖИМ
Спецификация
A
30×3мм, длина 1-2м
B
40×4мм
C
40×4мм
Материал
A
Нержавеющая сталь 304
B
316L
C
316L
Класс
A
A2-70
B
A4-70
C
A4-70
Покрытие
A
горячее цинкование ≥55 мкм по ISO 1461
B
ГЦ ≥55мкм по ISO 1461
C
ГЦ ≥55мкм по ISO 1461
2M10 АНКЕРНЫЙ БОЛТ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
Спецификация
A
M10×80мм
B
DN50-DN200
C
DN50-DN200
Материал
A
Нержавеющая сталь 304
B
316L + уплотнение EPDM
C
316L + уплотнение EPDM
Класс
A
/
B
IP68
C
IP68
Покрытие
A
ГЦ ≥55мкм по ISO 1461
B
ГЦ ≥55мкм по ISO 1461
C
ГЦ ≥55мкм по ISO 1461
3АМОРТИЗИРУЮЩАЯ ПОЛОСА
Спецификация
A
3×30мм
B
Ширина 50мм × 5м
C
Ширина 50мм × 5м
Материал
A
EPDM
B
Бутилкаучук + алюминиевая фольга
C
Бутилкаучук + алюминиевая фольга
Класс
A
Черный
B
/
C
/
Покрытие
A
ГЦ ≥55мкм по ISO 1461
B
ГЦ ≥55мкм по ISO 1461
C
ГЦ ≥55мкм по ISO 1461

Руководство по выбору

Не уверены?

Условие эксплуатацииРекомендуемый вариантКлючевое обоснование
Условия эксплуатацииРекомендуемый вариантКлючевое основание
Пруд для пресноводной рыбы (C3 по ISO 12944-2)Вариант A: прижимная планка 304 (30×3mm, длина 1-2m, A2-70) + распорный анкер-болт 304 M10×80mm + демпферная прокладка EPDM (3×30mm); шаг прижимных планок в анкерной траншее ≤0.5m, предусмотреть компенсационный запас на расширение 100mm (U-образный загиб) в мембране HDPEТемпературное расширение HDPE ~200×10⁻⁶/°C → смещение 80mm на 10m мембраны при Δ 40°C (поверхность 60-70°C днем / 20°C ночью); 304 (A2-70) по ISO 3506 подходит для C3
Морская вода / крупное водохранилище (C4 Harsh по ISO 12944-2)Вариант B: прижимная планка 316L (40×4mm, A4-70) + комплект фланца с проходом через мембрану (DN50-DN200, 316L + уплотнение EPDM, IP68) + лента для подводного ремонта (ширина 50mm × 5m); ежегодно проверять фланец с проходом через мембрану при осушении пруда, заменить прокладку если остаток на обжатие <2mm316L (A4-70) по ISO 3506 требуется для морской воды C4 во избежание питтинговой коррозии от хлоридов; прокладка EPDM ползет/утоняется под давлением → снижается восстановление после обжатия → протечка под мембраной
Складки из-за недостаточного натяжения при низкой температуре (зима -10°C)Укладывать с двунаправленным натяжением (продольно 0.5kN/m, поперечно 0.3kN/m) и предусмотреть 5% запаса на усадку; проверить ровность мембраны инфракрасной термографией до анкеровки; добавить прижимные планки с шагом ≤0.3m в зонах складокУсадка мембраны ~180mm (1.8×10⁻⁴/°C); напряжение в корне складки достигает 75% от предела текучести (18MPa → 13.5MPa); удлинение при ползучести >15% через 1 год → микропоры; вероятность протечки +60% через 4 года
Высокая коррозия / экспортный стандарт / суровые условия (морской садок глубоководный, глубина воды >15m)Вариант C: прижимная планка 316L (40×4mm, A4-70) + комплект фланца с проходом через мембрану (DN50-DN200, 316L + уплотнение EPDM, IP68) + лента для подводного ремонта (ширина 50mm × 5m)C5-M Extreme по ISO 12944-2; материал крепежа по ISO 3506
Получить рекомендацию по выбору
РешенияПлан А · Стандарт для прудов для разведения рыбПлан Б · Морская вода/Крупные водохранилища, усиленный вариантПлан В · Морские клетки глубоководные / Морская аквакультура
A

План А · Стандарт для прудов для разведения рыб

Стандарт C3 по ISO 12944-2

Планка-обжим — Нержавеющая сталь 304 A2-70
Планка-обжим
Нержавеющая сталь 304 · A2-70
M10 анкерный болт из нержавеющей стали — Нержавеющая сталь 304 /
M10 анкерный болт из нержавеющей стали
Нержавеющая сталь 304 · /

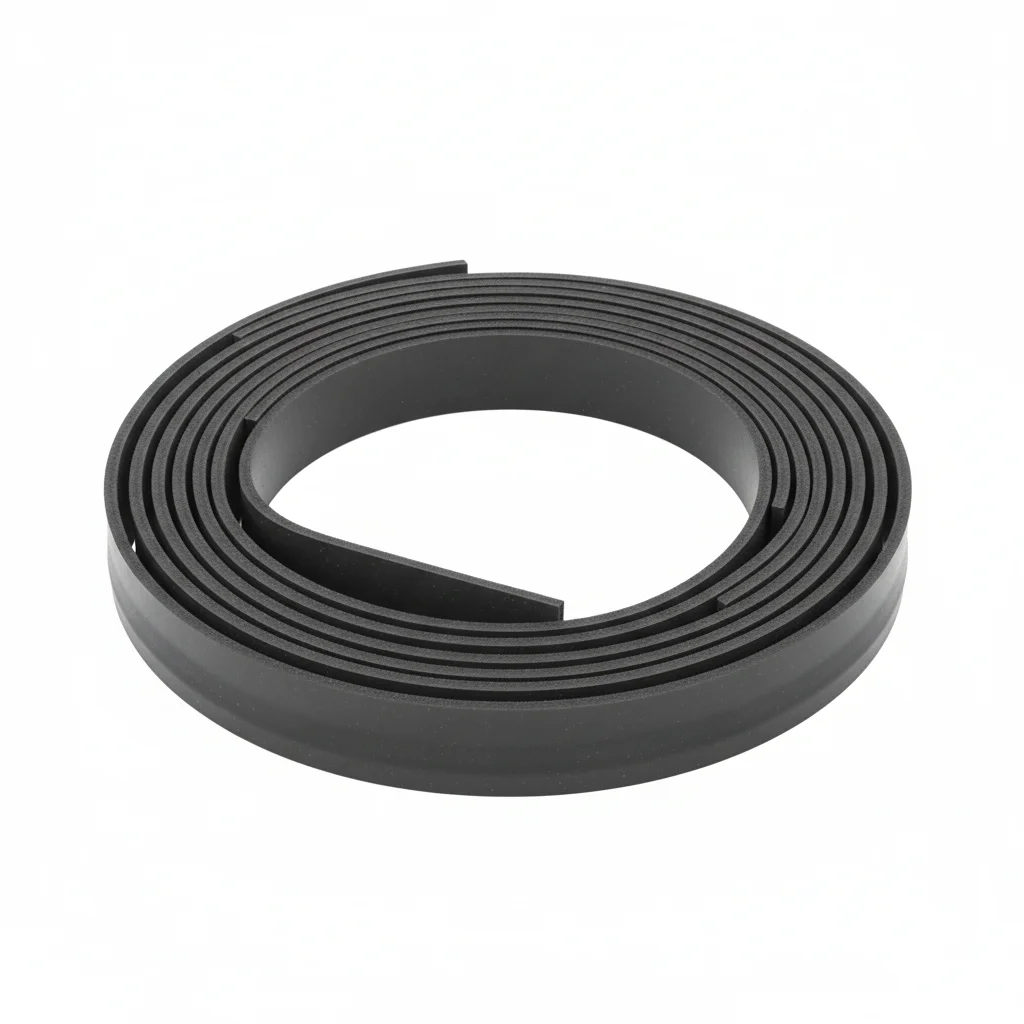

амортизирующая полоса — EPDM Черный
амортизирующая полоса
EPDM · Черный
Планка-обжимM10 анкерный болт из нержавеющей сталиамортизирующая полоса
Спецификация30×3мм, длина 1-2мM10×80мм3×30мм
МатериалНержавеющая сталь 304Нержавеющая сталь 304EPDM
КлассA2-70/Черный
Покрытиегорячее цинкование ≥55 мкм по ISO 1461ГЦ ≥55мкм по ISO 1461ГЦ ≥55мкм по ISO 1461
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.-20C до +80C-20C до +80C-20C до +80C
Вес~0.5 кг/шт~0.5 кг/шт~0.5 кг/шт
MOQ100 шт100 шт100 шт
УпаковкаVCI-бумага + картонная коробкаVCI-бумага + картонная коробкаVCI-бумага + картонная коробка
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеАнкеровка и фиксация мембраны из ПВДКрепление планки к бетонной анкерной траншееЗащита от истирания между планкой и мембраной из ПВД
Монтаж и обслуживание

Порядок монтажа

  1. Очистить поверхности изопропиловым спиртом (99.9%). Проверить плоскостность в пределах 0.1 мм на 100 мм.
  2. Нанести состав для соединения на контактирующие поверхности. Установить крепеж с пружинной шайбой под головкой болта и гайкой.
  3. Проверить соосность в пределах 0.5 мм. Затягивать по звездообразной схеме. Момент затяжки 42 Н·м ±2 Н·м с использованием калиброванного ключа. Документировать в журнале контроля качества.
  4. Осмотреть все крепежные элементы на предмет правильной посадки. Измерить 5% выборки щупом.
  5. Нанести проверочную краску момент затяжки. Сфотографировать смонтированную конструкцию с 3 ракурсов для пакета документации контроля качества.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование крепежа неправильного класса прочности для условий эксплуатацииКрепеж выходит из строя при нагрузке ниже расчетной. Соединение разрушается в первые годы эксплуатации.Проверить класс прочности крепежа по спецификации. Использовать калиброванный динамометрический ключ ±3%. Документировать все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности не позволяет обеспечить правильную посадку соединения. Коррозия начинается в течение 6-12 месяцев.Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 часов работы или 6 месяцев (что наступит раньше). Повторно затянуть любой крепеж, у которого момент затяжки ниже 80% от нормативного. Заменять крепеж, если коррозия затрагивает более 5% площади поверхности или глубина язвенного поражения >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всех ответственных крепежных элементов независимо от состояния. Все результаты документировать в CMMS с указанием даты, идентификатора осматривающего и корректирующих действий. Максимально допустимая потеря натяжения: 15%.

B

План Б · Морская вода/Крупные водохранилища, усиленный вариант

C4 Агрессивная среда по ISO 12944-2

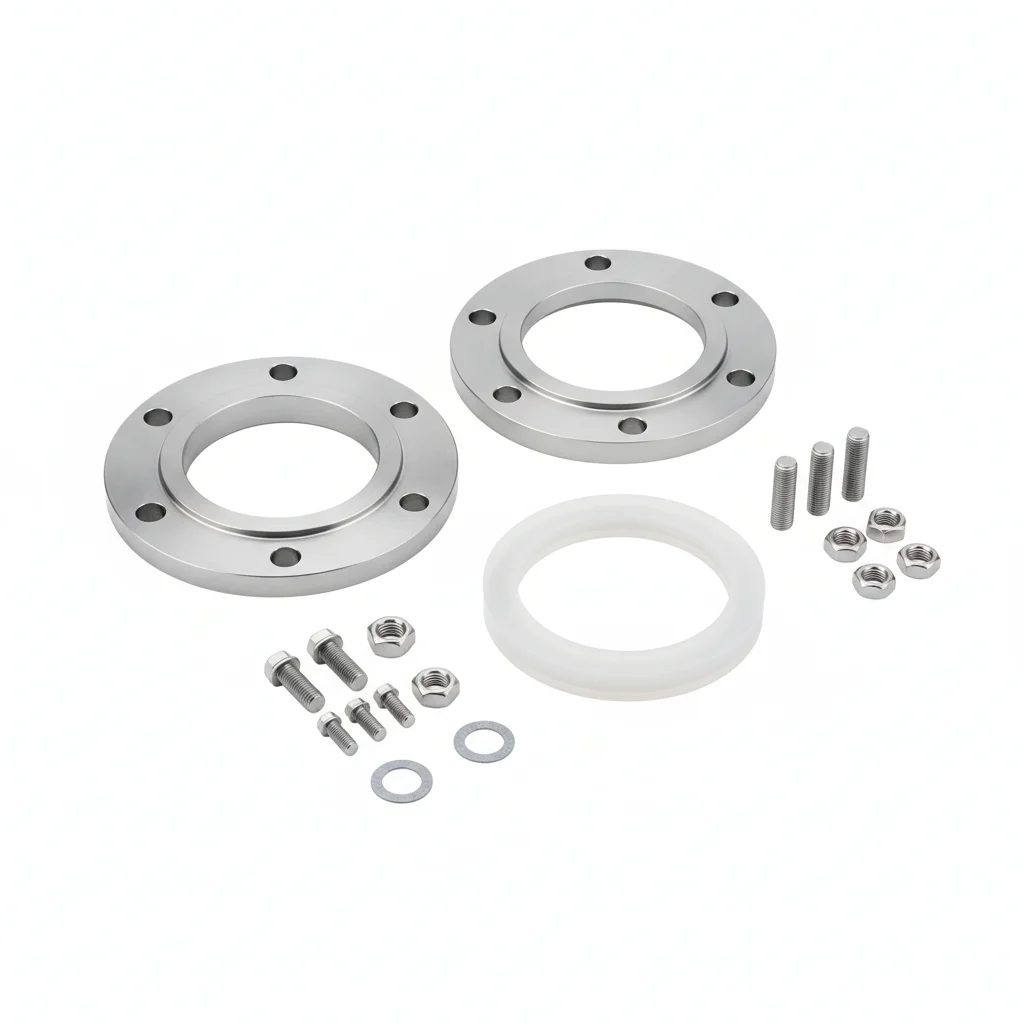

Комплект сквозного фланца — 316L + уплотнение EPDM IP68
Комплект сквозного фланца
316L + уплотнение EPDM · IP68

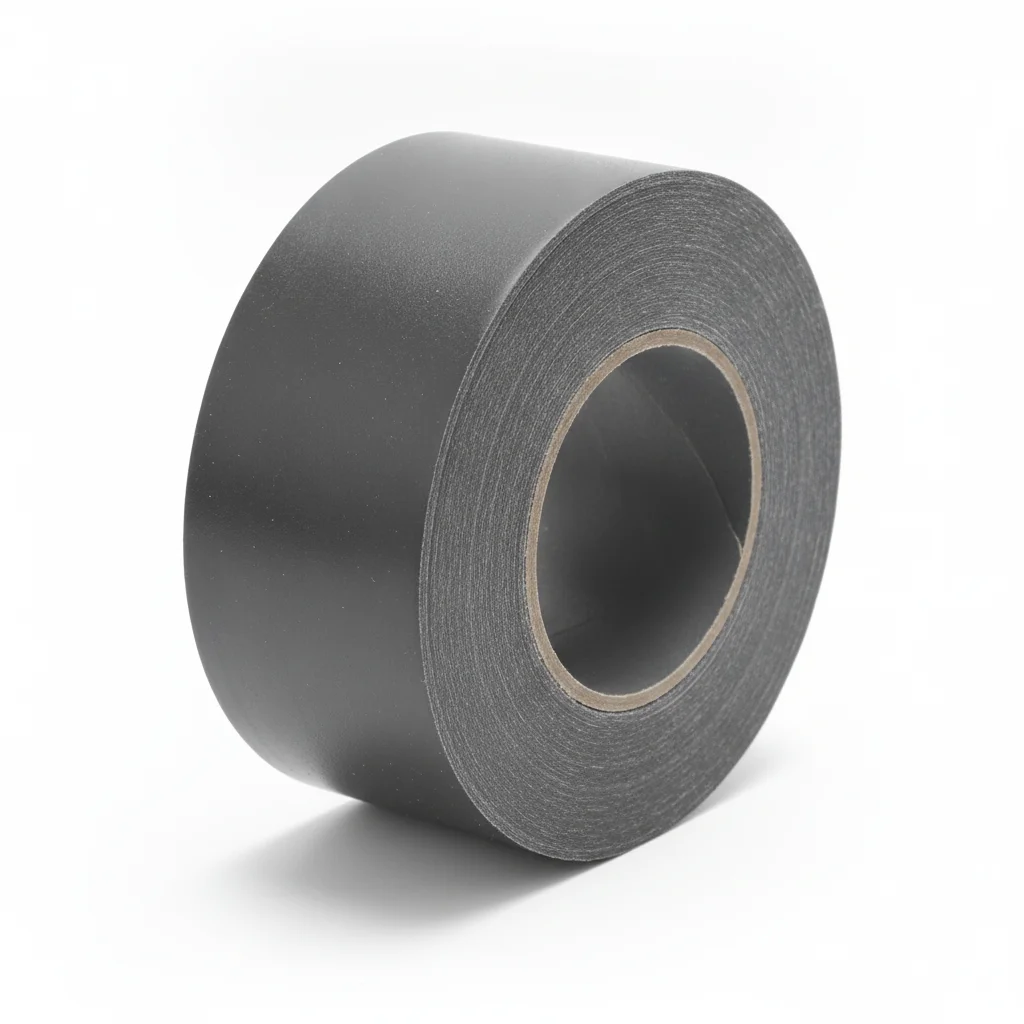

Подводный ремонтный скотч — Бутилкаучук + алюминиевая фольга /
Подводный ремонтный скотч
Бутилкаучук + алюминиевая фольга · /
Планка-обжимКомплект сквозного фланцаПодводный ремонтный скотч
Спецификация40×4ммDN50-DN200Ширина 50мм × 5м
Материал316L316L + уплотнение EPDMБутилкаучук + алюминиевая фольга
КлассA4-70IP68/
ПокрытиеГЦ ≥55мкм по ISO 1461ГЦ ≥55мкм по ISO 1461ГЦ ≥55мкм по ISO 1461
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.-20C до +80C-20C до +80C-20C до +80C
Вес~0.5 кг/шт~0.5 кг/шт~0.5 кг/шт
MOQ100 шт100 шт100 шт
УпаковкаVCI-бумага + картонная коробкаVCI-бумага + картонная коробкаVCI-бумага + картонная коробка
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеМорские пруды/крупные водохранилищаГерметизация сливных труб через мембрануАварийный ремонт повреждений мембраны из ПВД
Монтаж и обслуживание

Порядок монтажа

  1. Обезжирьте поверхности ацетоновым растворителем. Проверьте шероховатость поверхности Ra <3.2мкм.
  2. Нанести антикоррозийный состав для соединения с рабочим диапазоном от -20 до 150°C. Использовать шайбы с покрытием PTFE.
  3. Проверить соосность по спецификации. Затягивать по крестообразной схеме. Контролировать 10% с использованием поверенного инструмента. Фиксировать данные в журнале с указанием условий окружающей среды.
  4. Провести испытание на вырыв 5% случайной выборки до 80% пробной нагрузки. Заменить любой элемент, не соответствующий порогу приемки.
  5. Нанести атмосферостойкое защитное покрытие. Установить купон для мониторинга коррозии рядом с ответственными узлами.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование крепежа неправильного класса прочности для условий эксплуатацииКрепеж выходит из строя при нагрузке ниже расчетной. Соединение разрушается в первые годы эксплуатации.Проверить класс прочности крепежа по спецификации. Использовать калиброванный динамометрический ключ ±3%. Документировать все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности не позволяет обеспечить правильную посадку соединения. Коррозия начинается в течение 6-12 месяцев.Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 часов работы или 6 месяцев (что наступит раньше). Повторно затянуть любой крепеж, у которого момент затяжки ниже 80% от нормативного. Заменять крепеж, если коррозия затрагивает более 5% площади поверхности или глубина язвенного поражения >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всех ответственных крепежных элементов независимо от состояния. Все результаты документировать в CMMS с указанием даты, идентификатора осматривающего и корректирующих действий. Максимально допустимая потеря натяжения: 15%.

C

План В · Морские клетки глубоководные / Морская аквакультура

C5-M Экстремальная среда по ISO 12944-2

Комплект сквозного фланца — 316L + уплотнение EPDM IP68
Комплект сквозного фланца
316L + уплотнение EPDM · IP68
Подводный ремонтный скотч — Бутилкаучук + алюминиевая фольга /
Подводный ремонтный скотч
Бутилкаучук + алюминиевая фольга · /
Планка-обжимКомплект сквозного фланцаПодводный ремонтный скотч
Спецификация40×4ммDN50-DN200Ширина 50мм × 5м
Материал316L316L + уплотнение EPDMБутилкаучук + алюминиевая фольга
КлассA4-70IP68/
ПокрытиеГЦ ≥55мкм по ISO 1461ГЦ ≥55мкм по ISO 1461ГЦ ≥55мкм по ISO 1461
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.-20C до +80C-20C до +80C-20C до +80C
Вес~0.5 кг/шт~0.5 кг/шт~0.5 кг/шт
MOQ100 шт100 шт100 шт
УпаковкаVCI-бумага + картонная коробкаVCI-бумага + картонная коробкаVCI-бумага + картонная коробка
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеМорские пруды/крупные водохранилищаГерметизация сливных труб через мембрануАварийный ремонт повреждений мембраны из ПВД
Монтаж и обслуживание

Порядок монтажа

  1. Обезжирить с помощью растворителя MEK. Проверить шероховатость поверхности Ra <1.6um.
  2. Нанести морской антикоррозийный состав с рабочим диапазоном от -50 до 200°C. Использовать шайбы, инкапсулированные PTFE.
  3. Проверить соосность в пределах 0.3 мм. Затягивать с использованием гидравлического натяжного устройства. Проверить PMI 10% выборки. Документировать для аудита соответствия.
  4. Провести неразрушающий контроль 10% выборки с использованием капиллярного метода. Заменить любой элемент с признаками трещин.
  5. Нанести защитный герметик по спецификации. Установить приборы для постоянного мониторинга состояния.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование крепежа неправильного класса прочности для условий эксплуатацииКрепеж выходит из строя при нагрузке ниже расчетной. Соединение разрушается в первые годы эксплуатации.Проверить класс прочности крепежа по спецификации. Использовать калиброванный динамометрический ключ ±3%. Документировать все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности не позволяет обеспечить правильную посадку соединения. Коррозия начинается в течение 6-12 месяцев.Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 часов работы или 6 месяцев (что наступит раньше). Повторно затянуть любой крепеж, у которого момент затяжки ниже 80% от нормативного. Заменять крепеж, если коррозия затрагивает более 5% площади поверхности или глубина язвенного поражения >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всех ответственных крепежных элементов независимо от состояния. Все результаты документировать в CMMS с указанием даты, идентификатора осматривающего и корректирующих действий. Максимально допустимая потеря натяжения: 15%.

Ссылочные стандарты

Задействованные стандарты

Нержавеющие крепежные изделияГеомембранаПрочность геомембраны на проколИспытание пластмасс на растяжение

Возможности поставщика

Качество, поставка и индивидуальное производство

Контроль качества

  • ✓Сертификаты материалов MTC с каждой партией
  • ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
  • ✓100% контроль или выборочный контроль по AQL перед отгрузкой

Поставка

  • ✓Стандартные изделия под заказ: 7-15 дней
  • ✓Нестандартные изделия: 25-45 дней
  • ✓Поддержка FOB/CIF/DDP

Индивидуальное производство

  • ✓Анализ чертежей и подбор материала
  • ✓Нестандартные размеры, головки и резьба
  • ✓Поддержка мелкосерийного изготовления образцов

Сертификация и документы

  • ✓Сертификаты материалов (MTC)
  • ✓Отчёты спектрального анализа
  • ✓Отчёты испытаний в соляном тумане (по запросу)

Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса

Частые вопросы

Часто задаваемые вопросы

Рекомендуемое чтение

Продолжить чтение и следующий шаг

Похожая тема

Арматура для впускных/выпускных труб

Похожая тема

Запчасти для систем аэрации

За пределами технических характеристик

Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.

Возможности поставки →
