Ослабление крепежа защитных сеток для рыбы: причины и профилактика
Сельскохозяйственная инфраструктура/Аквакультура/Фитинги для труб забора и сброса воды

Ослабление крепежа защитных сеток для рыбы: причины и профилактика

В водоприёмных трубах аквакультуры защитные сетки для рыбы крепятся болтами M8. Пульсация потока (1-5Hz) со временем может ослабить болты, создавая зазоры >5мм. Мальки (2-5 см) проникают в трубу, засасываются в насосы, вызывая повреждение крыльчатки и засорение. Решение: болты 316L + nylon-вставные гайки + ежемесячная проверка целостности сетки

Возможности поставки →

Аудит рисков // Инженерная диагностика

Руководство по избежанию ошибок в закупках

"Это происходит каждый день на передовой производства."

Риск-01

Ослабление крепежа защитной сетки для рыбы на трубе забора приводит к потере мальков

Входная защитная сетка для рыбы (нержавеющая сетка 20-40 меш) крепится к фланцу трубы забора болтами M8 — при пульсации потока (частота срыва вихрей 1-5Hz) преднатяжение болтов снижается в течение лет→между рамкой сетки и фланцем появляется зазор >5мм→мальки (2-5 см длины) проникают в трубу забора через зазор→засасываются в насос→повреждение крыльчатки + засорение трубопровода. Решение: болты 316L + nylon-вставные гайки + ежемесячная проверка целостности сетки (немедленный ремонт отверстий >5см²).

Корректирующие меры

Стебли и крепеж сливных клапанов должны быть полностью из нержавеющей стали (304 для пресной воды, 316L для морской воды). Клапаны следует полностью открывать и закрывать не реже одного раза в квартал (для приведения в движение стебля и предотвращения заклинивания). Периодически наносить подводный антифрикционный состав на резьбу стебля клапана.

Риск-02

Ослабление крепежа защитной сетки для рыбы на входе приводит к потере мальков

На входе установлена защитная сетка для рыбы из нержавеющей стали (для предотвращения попадания рыбы в трубу забора) — если крепежные болты сетки ослабнут→мальки (2-5 см длины) проникают в трубу забора через зазор→засасываются в насос→повреждение крыльчатки + засорение трубопровода.

Корректирующие меры

Болты крепления рамки сетки должны использоваться с гайками с nylon-вставкой + нержавеющими пружинными шайбами. Выбирайте размер ячейки сетки в соответствии с размером выращиваемых мальков (обычно 1/3 от ширины тела малька). Проверяйте целостность сетки ежемесячно — немедленно ремонтируйте отверстия >5см².

Риск-03

Коррозионное растрескивание под напряжением болтов на колене трубы забора/сброса

На входе установлена фильтрующая решётка из нержавеющей стали — для предотвращения попадания сорняков, мелкой рыбы и мусора в трубу. Решётка крепится к входному фланцу с помощью прижимного кольца + болтов. Непрерывное воздействие потока воды приводит к ослаблению болтов прижимного кольца — болты M6 из углеродистой стали корродируют в воде в течение нескольких месяцев→коррозия резьбы увеличивает трение→создаётся ложное ощущение «затянутости»→но преднатяг уже потерян — соединение держится только за счёт трения ржавчины. В какой-то момент расход воды резко возрастает (вышестоящий насос ускоряется)→прижимное кольцо отжимается→фильтрующая решётка отпадает→сорняки, рыба и креветки устремляются во входную трубу→низовая задвижка не может полностью закрыться из-за заклинивания сорняками→диск обратного клапана не может закрыться из-за заклинивания мелкой рыбой→вся система забора и сброса воды выходит из строя — для прочистки заблокированного трубопровода требуется полный слив системы→простой 2-3 дня.

Корректирующие меры

Заменить на болты из нержавеющей стали 316L + шайбы из титанового сплава, нанести антифрикционный состав (на медной основе) при установке и выполнять ежегодный ультразвуковой контроль для обнаружения трещин у основания болта.

Особенности условий эксплуатации

Ключевые проверки крепежа для защитных сеток для рыбы

Самая часто упускаемая из виду точка отказа во входных системах аквакультуры — это крепеж, фиксирующий защитную сетку для рыбы. При непрерывной пульсации потока преднатяжение болта снижается, что приводит к образованию зазоров, позволяющих малькам уплывать. Используйте этот контрольный список для правильного указания и осмотра крепежа

Что проверить

  • 1Болты M8 на рамке сетки: используйте 316L нержавеющую сталь для устойчивости к коррозии; углеродистые болты могут выйти из строя в течение месяцев в воде
  • 2Nylon-вставные гайки: предотвращают самопроизвольное отвинчивание при вибрации; обычные гайки требуют частой перезатяжки
  • 3Ежемесячный осмотр: проверять наличие зазоров >5мм между рамкой сетки и фланцем; немедленно ремонтировать отверстия >5см²
  • 4Проверка момента затяжки: перезатягивать любой крепеж ниже 80% от указанного момента; документировать в CMMS
Пункт проверкиПочему это важноЧто указать в запросе/чертеже
Материал болтаУглеродистая сталь быстро корродирует в воде, приводя к ложным показаниям момента и в конечном итоге к отказуБолты из 316L нержавеющей стали по ISO 3506
Механизм фиксацииВибрация отвинчивает обычные гайки; гайки с фиксацией дольше удерживают преднатяжениеГайки с nylon-вставкой (DIN 985) или гайки с увеличенным моментом затяжки
Зазор сетка-фланецЗазоры >5мм позволяют малькам (2-5 см) проникать в трубу, вызывая повреждение насосовПроверять ежемесячно
Обслуживание момента затяжкиПотеря преднатяжения снижает зажимную силу; перезатягивать, если ниже 80% от указанного моментаЗначение момента затяжки в зависимости от размера болта; перезатягивать каждые 6 месяцев

Данные основаны на содержании страницы: пульсация потока 1-5Hz, длина тела мальков 2-5см, зазор >5мм. Вне перечисленных стандартов внешних стандартов нет

Уровень доказательности: источник-только-страница

Технический справочник отрасли

Почему болт 304 впускного фланца ломается без предупреждения: цепочка КРН

Пример: впускные фланцы в системах морского культивирования. Под воздействием хлоридов и длительного растягивающего напряжения болт из стали 304 изнашивается не постепенно — он разрушается вследствие коррозионного растрескивания под напряжением практически без пластической деформации до излома. Понимание цепочки позволяет обосновать выбор материала и контроль преднатяга.

  1. 1Морская вода содержит около 19,000 ppm Cl⁻ — почти на два порядка выше порога питтингообразования 304 около ~100 ppm (по инженерному опыту) — поэтому сначала возникает питтинг поверхности
  2. 2Питтинги локализуются в концентраторах напряжений, таких как впадины резьбы и переходы сечений; фланец дополнительно создает длительное растягивающее напряжение от преднатяга (на уровне 70% от пробной нагрузки, обычный диапазон 60–80%) и внутреннего давления воды
  3. 3Хлорид + длительное растягивающее напряжение + зарождение питтинга — классическое условие для коррозионного растрескивания стали 304 под напряжением — трещина зарождается и растет по границам зерен практически без пластической деформации
  4. 4Видимого предупреждения нет: разрушение происходит при обычной подмене воды или обходе, диск фланца отделяется от трубы, вода вытекает, уровень в бассейне быстро падает и рыба задыхается
  5. 5Меры: для болтов впускных фланцев в морской воде начинать с 316L (UNS S31603), повышать до дуплекса 2205 (PRE ≥35) или титана Gr.2/Gr.5 для глубоководных и тайфуноопасных зон; контролировать преднатяг динамометрическим ключом на уровне 70% от пробной нагрузки и затягивать болты фланца перекрестно поэтапно; каждое соединение из нержавеющей стали в морской воде требует периодического осмотра и подтяжки

«Порог питтингообразования 304 около ~100 ppm» — оценочное значение порядка величины (по инженерному опыту); «практически без пластической деформации до излома» — качественный признак коррозионного растрескивания под напряжением без конкретных числовых показателей.

Технический справочник отрасли

Щелевая коррозия сливного хомута: проверки с разборкой, прокладка и требования к материалу

Контактные поверхности между сливным хомутом и резиновой прокладкой — очаг щелевой коррозии — первого механизма отказа трубопроводов морской воды. Подбирайте прокладку, периодичность разборки и класс материала исходя из этого.

  • Контактные поверхности хомута и прокладки образуют щели, где морская вода застаивается в обедненной кислородом среде, формируя концентрационный элемент относительно обогащенной кислородом наружной зоны — щелевая коррозия в первую очередь разъедает среднюю часть болта и сопрягаемые поверхности (первый механизм отказа трубопроводов морской воды)
  • Биообрастание и отложения создают анаэробную зону внутри щели: метаболизм SRB выделяет H₂S, pH в щели может падать ниже 4, а локальная скорость коррозии под прикрепленными организмами достигает порядка 0.2–0.5 mm/yr (оценочное значение порядка величины)
  • «316L безопасна в морской воде» — миф: при глубоководной экспозиции щели того же металла 316L показали коррозионное утонение и локальную коррозию в течение 30 дней (Acta Metallurgica Sinica 2023) — никакой класс материала не заменяет осмотр с разборкой
  • Применяйте прокладки из EPDM или PTFE; проводите осмотр с разборкой раз в год — очищайте щели, проверяйте сопрягаемые поверхности и средние участки болтов, выполняйте повторную затяжку динамометрическим ключом; для сливных хомутов в морской воде начинайте с 316L

«0.2–0.5 mm/yr» — оценочное значение порядка величины; «утонение щели 316L в течение 30 дней» — результат глубоководной экспозиции (Acta Metallurgica Sinica 2023).

Технический справочник отрасли

Три отказа фитингов впуска/слива: сравнение триггеров и мер реагирования

Коррозионные отказы фитингов впуска/слива часто объединяют в один тип — однако коррозионное растрескивание под напряжением, щелевая и гальваническая коррозия различаются триггером, числовыми признаками и реакцией по материалу. Сверьте данные перед заказом или повторным осмотром.

Механизм отказаТриггерКлючевые числовые показателиРеакция по материалу и приемке
Коррозионное растрескивание под напряжением (болты впускного фланца)Хлорид + длительное растягивающее напряжение + зарождение питтингаCl⁻ морской воды около 19,000 ppm; порог питтингообразования 304 около 100 ppm (по инженерному опыту)316L как начальный уровень; дуплекс 2205 (PRE ≥35) или титан Gr.2/Gr.5 для глубоководных и тайфуноопасных зон; преднатяг на уровне 70% от пробной нагрузки (60–80%)
Щелевая коррозия (сопрягаемые поверхности хомута/фланца)Обедненная кислородом щелевая вода + биообрастание + старение прокладкиpH в щели может падать ниже 4; локальная коррозия под прикрепленными организмами достигает порядка 0.2–0.5 mm/yr (оценочное значение порядка величины); утонение щелей 316L в течение 30 дней в глубоководных условиях316L + прокладки EPDM/PTFE; затяжка динамометрическим ключом перекрестно поэтапно; ежегодная проверка с разборкой и очистка щелей
Гальваническая коррозия (контакт разнородных металлов, напр. алюминиевая рамка сетки × болты из нержавеющей стали)Металлы с разным потенциалом в прямом контакте в электролитеРазность потенциалов около 0.5 V (0.4–0.6 V) между 304 и алюминиевым сплавом в морской водеРазделять изолирующими шайбами или изолирующим покрытием; либо применять металл одного потенциала по всей конструкции (рама 316L с болтами 316L); титан (Gr.2/Gr.5) для критических несущих узлов

«0.2–0.5 mm/yr» — оценочное значение порядка величины; вывод «утонение щели 316L в течение 30 дней в глубоководных условиях» взят из исследования глубоководной экспозиции в Acta Metallurgica Sinica 2023; «pH в щели может падать ниже 4» — результат исследований щелевой коррозии SRB (npj Materials Degradation 2022); разность потенциалов около 0.5 V (0.4–0.6 V) — диапазон для пары 304 — алюминиевый сплав в морской воде.

Технический справочник отрасли

Рамы сеток-рыбозаградителей: четыре правила защиты от гальванической коррозии при контакте разнородных металлов

Рама сетки-рыбозаградителя — наиболее подверженный гальванической коррозии интерфейс водозабора — прежде чем сочетать алюминиевую раму с болтами из нержавеющей стали, закрепите эти четыре правила.

Алюминий (анод) в прямом контакте с нержавеющей сталью (катод) в электролите морской воды — разность потенциалов около 0.5 V (0.4–0.6 V) запускает гальванический ток в точке контактаСторона анода расходуется: алюминий локально растворяется вокруг отверстий под болты, отверстия расширяются → рама разбалтывается и рыба уходит; разрушение растет изнутри отверстий и обычно никак не проявляется на поверхностиВыберите один из трех вариантов: разделите поверхности изолирующей шайбой или покрытием; выровняйте потенциалы по всему узлу (например, рама 316L с болтами 316L); или применяйте титановые болты (Gr.2/Gr.5) в критических несущих точкахЗаказывайте точки крепления рамы сетки и крюков сетки в общем диапазоне M8–M12 (316L/2205) и проводите осмотр с ежеквартальной периодичностью; сертификаты на материал (заводские сертификаты 316L / PRE) — обязательное требование при эксплуатации в морской воде

Разность потенциалов около 0.5 V (0.4–0.6 V) — это диапазон для пары 304 — алюминиевый сплав в морской воде; «разрушение растет изнутри отверстия» — качественное описание механизма без конкретных числовых значений.

Технический справочник отрасли

Линия фитингов водозабора/слива: что входит и что не входит

Сначала проведите границу по линии фитингов водозабора/слива — никогда не оценивайте крепеж и готовые узлы совместно, а при эксплуатации в морской воде четко разделяйте уровни материалов.

В объеме поставки: болты фланцев труб водозабора/слива, крепеж хомутов / стопорных колец, болты крепления рам сеток-рыбозаградителей и крюков сетки (316L/2205/титан Gr.2/Gr.5), гайки с нейлоновым вкладышем, фиксатор резьбы, изолирующие шайбы, прокладки EPDM/PTFE. Вне объема поставки: сами трубопроводы (труба HDPE), готовые узлы, такие как клапаны, аэраторы и кормушки, конструкции поплавков/каркасов садков, а также долгосрочные схемы в морской воде из углеродистой стали или 304 — у 304 локальный сквозной питтинг наступает примерно через 1 год в морской воде (испытание на экспозицию в морской воде GB/T 5776-2005). Для проектов в морской воде включите заводской сертификат 316L / PRE в условия приемки уже при заказе, а для глубоководных и тайфуноопасных зон повышайте класс ответственных деталей до 2205 или титана.

«304 дает сквозной питтинг примерно за год в морской воде» — измеренный вывод испытаний на экспозицию в морской воде (метод GB/T 5776-2005).

Сравнение решений

Сравнение ключевых параметров трёх решений

Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.

Решение A
Эконом
Решение B
Стандарт
Решение C
Клетки глубоководные Глубина воды >15м C5-M
8-10 Лет
Премиум
1ФЛАНЕЦ ТРУБЫ ЗАБОРА
Спецификация
A
DN50-DN200
B
DN50-DN200
C
DN50-DN200
Материал
A
HDPE+Болты 304
B
316L
C
316L
Покрытие
A
Горячее цинкование >=55мкм по ISO 1461
B
Горячее цинкование >=55мкм по ISO 1461
C
Горячее цинкование >=55мкм по ISO 1461
2ХОМУТ ТРУБЫ СБРОСА
Спецификация
A
DN50-DN160
B
Индивидуально по входу
C
Индивидуально по входу
Материал
A
Нержавеющая сталь 304
B
316L
C
316L
Покрытие
A
Горячее цинкование >=55мкм по ISO 1461
B
Горячее цинкование >=55мкм по ISO 1461
C
Горячее цинкование >=55мкм по ISO 1461
РешенияA · Пресная вода СтандартB · Морская вода УлучшенныйПлан C · Клетки глубоководные / Морская аквакультура
A

A · Пресная вода Стандарт

Стандарт C3 по ISO 12944-2

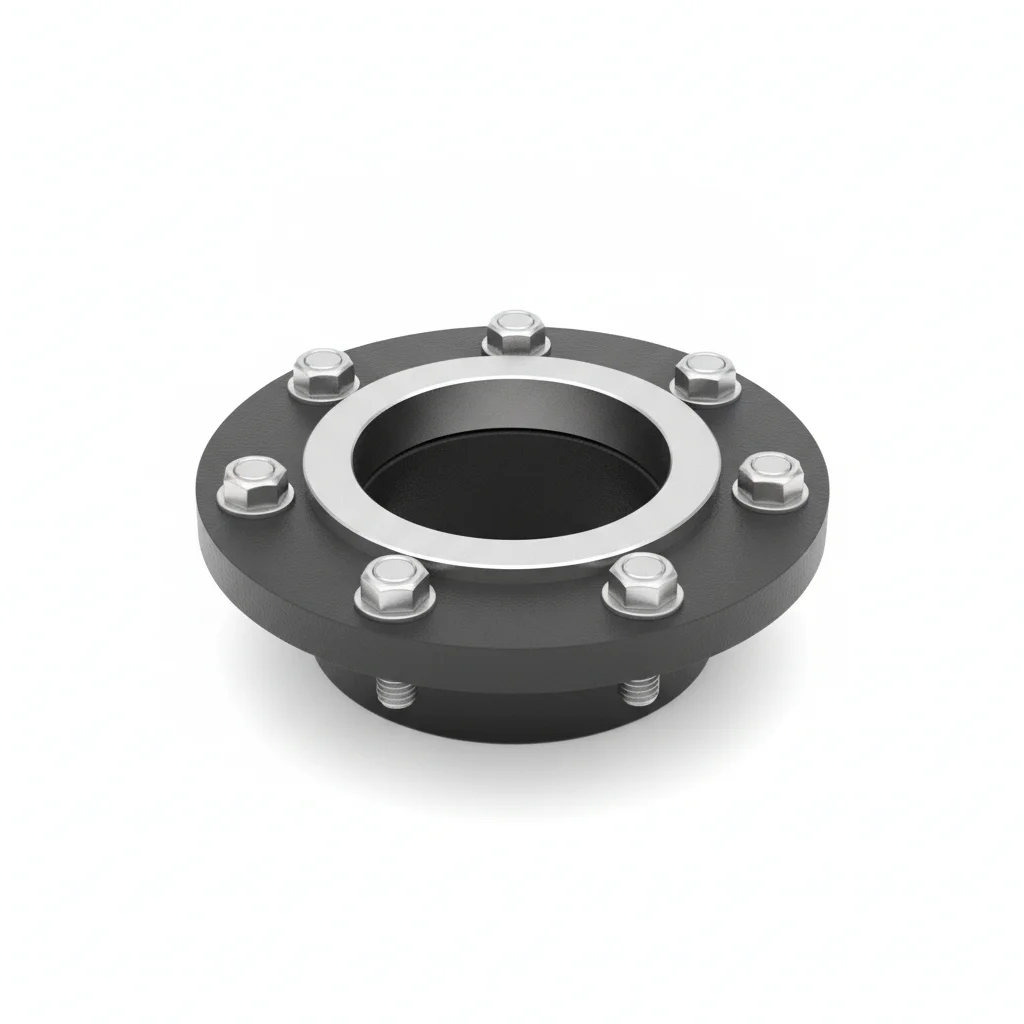

Фланец трубы забора — HDPE+Болты 304 —
Фланец трубы забора
HDPE+Болты 304 · —
Хомут трубы сброса — Нержавеющая сталь 304 —
Хомут трубы сброса
Нержавеющая сталь 304 · —
Фланец трубы забораХомут трубы сброса
СпецификацияDN50-DN200DN50-DN160
МатериалHDPE+Болты 304Нержавеющая сталь 304
Класс——
ПокрытиеГорячее цинкование >=55мкм по ISO 1461Горячее цинкование >=55мкм по ISO 1461
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.-20C до +80C-20C до +80C
Вес~0.5 кг/шт~0.5 кг/шт
MOQ100 шт100 шт
УпаковкаVCI бумага + картонVCI бумага + картон
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеСоединение трубы забораКрепление трубы сброса
Монтаж и обслуживание

Порядок монтажа

  1. Очистить поверхности изопропиловым спиртом (99.9%). Проверить плоскостность в пределах 0.1мм на 100мм.
  2. Нанести соединительную пасту на контактные поверхности. Установить крепеж с шайбой Бельвилля под головку и гайку.
  3. Проверить соосность в пределах 0.5мм. Затянуть по звездообразной схеме. Затянуть с моментом 42 Нм +/-2 Нм с помощью калиброванного ключа. Документировать в журнале ОТК.
  4. Проверить все крепежи на правильную установку. Проверить 5% выборки щупом.
  5. Нанести контрольную краску для момента затяжки. Сфотографировать собранное изделие с 3 ракурсов для пакета документации ОТК.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для условий эксплуатацииКрепеж выходит из строя ниже расчётной нагрузки. Соединение разрушается в эксплуатационных условиях в течение первого года.Проверить класс крепежа по спецификации. Использовать калиброванный динамометрический ключ +/-3%. Документировать все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности не позволяет правильно установить соединение. Коррозия начинается в течение 6-12 месяцев.Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Перезатянуть любой крепеж ниже 80% от указанного момента. Заменять крепеж с коррозией, поражающей >5% площади поверхности или глубиной ямок >0.3мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: заменять все критические крепежи вне зависимости от состояния. Документировать все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.

B

B · Морская вода Улучшенный

C4 Агрессивная среда по ISO 12944-2

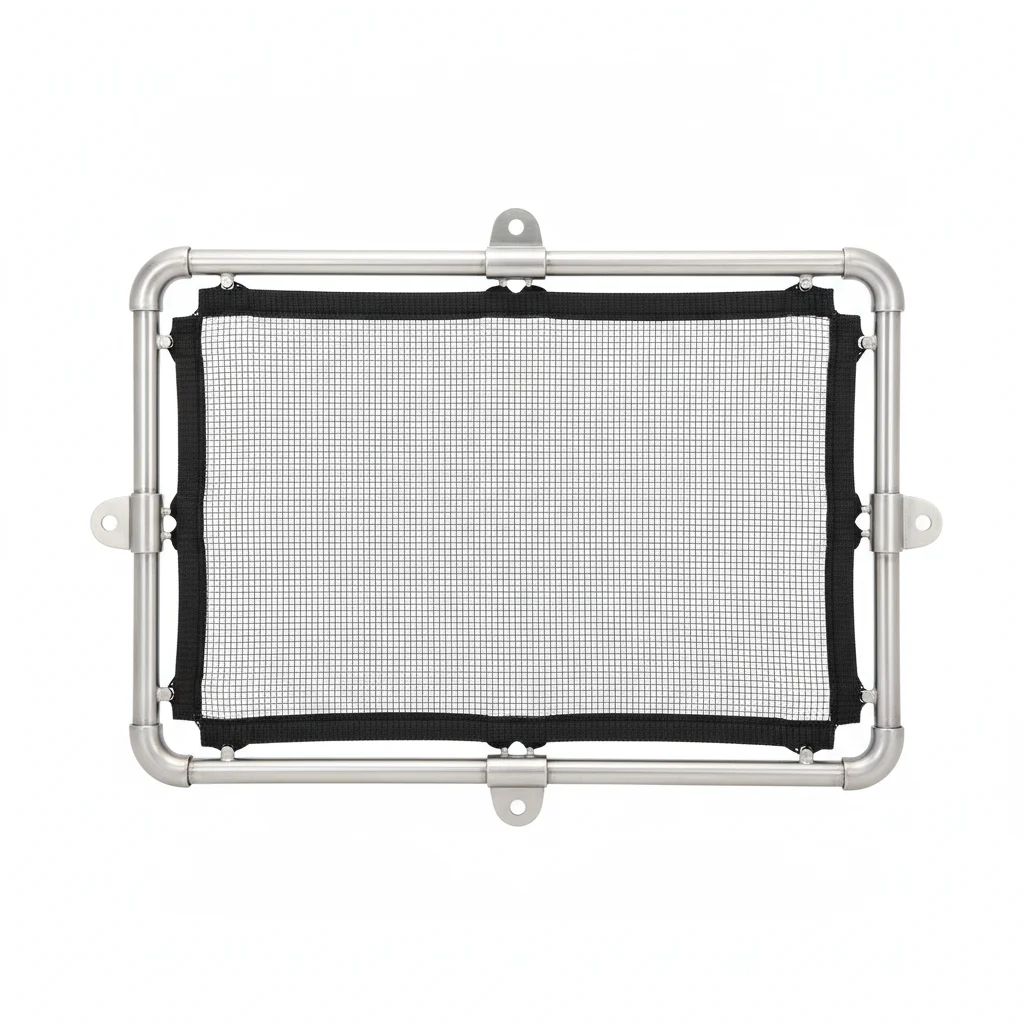

Рамка защитной сетки для рыбы — 316L —
Рамка защитной сетки для рыбы
316L · —
ЗатворРамка защитной сетки для рыбы
СпецификацияDN50-DN200Индивидуально по входу
Материал316L316L
Класс——
ПокрытиеГорячее цинкование >=55мкм по ISO 1461Горячее цинкование >=55мкм по ISO 1461
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.-20C до +80C-20C до +80C
Вес~0.5 кг/шт~0.5 кг/шт
MOQ100 шт100 шт
УпаковкаVCI бумага + картонVCI бумага + картон
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеУправление сбросом морской водыПредотвращение ухода рыбы
Монтаж и обслуживание

Порядок монтажа

  1. Обезжирить поверхности ацетоновым растворителем. Проверить шероховатость поверхности Ra <3.2мкм.
  2. Нанести антикоррозионную соединительную пасту с рабочим диапазоном от -20 до 150C. Использовать шайбы с PTFE-покрытием.
  3. Проверить соосность по спецификации. Затянуть по крестообразной схеме. Проверить 10% с помощью контрольного инструмента. Записать с данными об окружающей среде.
  4. Выполнить испытание на отрыв 5% случайной выборки до 80% пробной нагрузки. Заменить любые, не соответствующие порогу приемки.
  5. Нанести водонепроницаемое защитное покрытие. Установить коррозионный контрольный образец в непосредственной близости от критических соединений.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для условий эксплуатацииКрепеж выходит из строя ниже расчётной нагрузки. Соединение разрушается в эксплуатационных условиях в течение первого года.Проверить класс крепежа по спецификации. Использовать калиброванный динамометрический ключ +/-3%. Документировать все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности не позволяет правильно установить соединение. Коррозия начинается в течение 6-12 месяцев.Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Перезатянуть любой крепеж ниже 80% от указанного момента. Заменять крепеж с коррозией, поражающей >5% площади поверхности или глубиной ямок >0.3мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: заменять все критические крепежи вне зависимости от состояния. Документировать все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.

C

План C · Клетки глубоководные / Морская аквакультура

C5-M Экстремальная по ISO 12944-2

Рамка защитной сетки для рыбы — 316L —
Рамка защитной сетки для рыбы
316L · —
ЗатворРамка защитной сетки для рыбы
СпецификацияDN50-DN200Индивидуально по входу
Материал316L316L
Класс——
ПокрытиеГорячее цинкование >=55мкм по ISO 1461Горячее цинкование >=55мкм по ISO 1461
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.-20C до +80C-20C до +80C
Вес~0.5 кг/шт~0.5 кг/шт
MOQ100 шт100 шт
УпаковкаVCI бумага + картонVCI бумага + картон
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеУправление сбросом морской водыПредотвращение ухода рыбы
Монтаж и обслуживание

Порядок монтажа

  1. Обезжирить растворителем MEK. Проверить шероховатость поверхности Ra <1.6мкм.
  2. Нанести морского класса антикоррозионный состав с рабочим диапазоном от -50 до 200C. Использовать шайбы, инкапсулированные PTFE.
  3. Проверить соосность в пределах 0.3мм. Затянуть с помощью гидравлического натяжного устройства. Выполнить PMI-проверку 10% выборки. Документировать для аудита соответствия.
  4. Выполнить НК тест 10% выборки с красителем-проникателем. Заменить любые с обнаружением признаков трещин.
  5. Нанести защитный герметик по спецификации. Установить постоянное оборудование для мониторинга состояния.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для условий эксплуатацииКрепеж выходит из строя ниже расчётной нагрузки. Соединение разрушается в эксплуатационных условиях в течение первого года.Проверить класс крепежа по спецификации. Использовать калиброванный динамометрический ключ +/-3%. Документировать все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности не позволяет правильно установить соединение. Коррозия начинается в течение 6-12 месяцев.Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Перезатянуть любой крепеж ниже 80% от указанного момента. Заменять крепеж с коррозией, поражающей >5% площади поверхности или глубиной ямок >0.3мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: заменять все критические крепежи вне зависимости от состояния. Документировать все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.

Руководство по выбору

Подбор

Условие эксплуатацииРекомендуемый вариантКлючевое обоснование
Условие эксплуатацииРекомендуемый вариантКлючевое обоснование
Аквакультура в пресной воде (низкая концентрация хлоридов)План A · Стандарт для пресной воды: HDPE+304 — фланец впускной трубы DN50-DN200 (болты HDPE+304), хомут сливной трубы DN50-DN160 (нержавеющая сталь 304)ISO 4427 (трубы HDPE); ISO 3506 / GB/T 3098.6 (крепеж из нержавеющей стали)
Аквакультура в морской водеПлан B · Усиленный для морской воды: полный ассортимент 316L — задвижка DN50-DN200 (316L), рама рыбозащитной сетки (316L)Класс коррозионной агрессивности C4 по ISO 12944-2; 316L по ASTM A240
Высокая коррозия / экспортные стандарты / суровые условия (глубоководный садок, глубина воды >15m)План C · Глубоководный садок: дуплексная нержавеющая сталь 2205 + ключевые детали из титанового сплаваКласс коррозионной агрессивности C5-M по ISO 12944-2, наивысшая защита
Крепление рыбозащитной сетки на впуске (пульсация потока 1-5Hz)Болты 316L + гайки самоконтрящиеся с нейлоновой вставкой (DIN 985) + пружинные шайбы из нержавеющей стали; ячейка сетки 20-40 mesh (около 1/3 ширины тела малька)Ослабление преднатяга при пульсации → зазоры >5mm → малек (2-5cm) попадает в трубопровод и повреждает насос; ежемесячный осмотр и заделка отверстий >5cm²
Болты отвода впускной/сливной трубы (M6)Болты из нержавеющей стали 316L + шайбы из титанового сплава, медная противозадирная паста при монтажеБолты M6 из углеродистой стали корродируют в воде в течение нескольких месяцев; ежегодный ультразвуковой контроль выявляет трещины у корня болта
Получить рекомендацию по выбору

Ссылочные стандарты

Нормативные документы

Трубы из ПНДКрепеж из нержавеющей сталиКрепеж из нержавеющей сталиНержавеющая сталь листовая

Возможности поставщика

Качество, поставка и индивидуальное производство

Контроль качества

  • ✓Сертификаты материалов MTC с каждой партией
  • ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
  • ✓100% контроль или выборочный контроль по AQL перед отгрузкой

Поставка

  • ✓Стандартные изделия под заказ: 7-15 дней
  • ✓Нестандартные изделия: 25-45 дней
  • ✓Поддержка FOB/CIF/DDP

Индивидуальное производство

  • ✓Анализ чертежей и подбор материала
  • ✓Нестандартные размеры, головки и резьба
  • ✓Поддержка мелкосерийного изготовления образцов

Сертификация и документы

  • ✓Сертификаты материалов (MTC)
  • ✓Отчёты спектрального анализа
  • ✓Отчёты испытаний в соляном тумане (по запросу)

Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
